00825-0111-4210, Rev AB

Rosemount™ Wireless Permasense
WT210 Corrosietransmitter

Snelstartgids

juli 2019

Snelstartgids juli 2019

LET OP

Deze installatiegids bevat elementaire richtlijnen voor de Rosemount™ Wireless Permasense
corrosietransmitter. Hij bevat geen instructies voor configuratie, diagnostiek, onderhoud, service,
probleemoplossing of intrinsiek veilige (intrinsically safe; I.S.) installatie. Zie de naslaghandleiding van
de Rosemount Wireless Permasense Corrosietransmitter voor nadere aanwijzingen. De handleiding en
deze gids zijn tevens in elektronische vorm beschikbaar op Emerson.com/Rosemount.

Aandachtspunten bij verzending

Elk instrument bevat twee primaire lithium-thionylchloride celbatterijen van formaat "D". Het vervoer
van primaire lithiumbatterijen valt onder de regelgeving van het Amerikaanse Department of
Transportation en die van de IATA (International Air Transport Association), de ICAO (International Civil
Aviation Organization) en het ADR (Europees verdrag inzake het transport over land van gevaarlijke
goederen). Het is de verantwoordelijkheid van de transporteur om deze en eventuele andere
plaatselijke voorschriften na te leven. Raadpleeg voor verzending de geldende regels en voorschriften.

WAARSCHUWING

Explosies kunnen ernstig of dodelijk letsel veroorzaken.

Bij installatie van deze transmitter in een explosiegevaarlijke omgeving moeten de geldende lokale,
nationale en internationale normen, voorschriften en procedures worden gevolgd. Raadpleeg het
gedeelte over goedkeuringen in deze handleiding voor beperkingen in verband met een veilige
installatie.

Controleer voordat u een CC21 in een explosiegevaarlijke atmosfeer aansluit of alle instrumenten in de
kring zijn geïnstalleerd volgens methoden voor intrinsiek veilige of niet-vonkende veldbedrading.

Dit instrument voldoet aan deel 15 van de FCC-voorschriften. Het gebruik is uitsluitend
toegestaan onder de volgende voorwaarden:

Dit instrument mag geen schadelijke storing veroorzaken.

Dit instrument moet alle ontvangen storing accepteren, inclusief storing die mogelijk tot gevolg heeft
dat het instrument op ongewenste wijze functioneert.

Dit apparaat dient zo te worden geïnstalleerd dat de afstand tussen de antenne en alle personen ten
minste 20 cm bedraagt.

De voedingsmodule mag in een explosiegevaarlijke omgeving worden vervangen.

De voedingsmodule heeft een oppervlakteweerstand van meer dan één gigaohm en moet correct
worden geïnstalleerd in het draadloze instrument. Tijdens vervoer naar en vanaf het installatiepunt
moet het ontstaan van een mogelijke elektrostatische lading worden voorkomen.

De behuizing van polymeer heeft een oppervlakteweerstand van meer dan één gigaohm.

Tijdens vervoer naar en vanaf het installatiepunt moet het ontstaan van een mogelijke elektrostatische
lading worden voorkomen.

2 Emerson.com/Rosemount

juli 2019 Snelstartgids

WAARSCHUWING

Fysieke toegang

Onbevoegd personeel kan aanzienlijke schade aan en/of onjuiste configuratie van de apparatuur van
eindgebruikers veroorzaken. Dit kan opzettelijk of onopzettelijk zijn en hiertegen moet een beveiliging
bestaan.

Fysieke beveiliging is een belangrijk onderdeel van elk beveiligingsprogramma en van fundamenteel
belang om uw systeem te beschermen. Beperk de fysieke toegang door onbevoegde medewerkers om
de bedrijfsmiddelen van eindgebruikers te beschermen. Dit geldt voor alle in de faciliteit gebruikte
systemen.

Inhoudsopgave

Overzicht..................................................................................................................................... 5

Overwegingen met betrekking tot draadloze instrumenten.........................................................9

Verbindingen met de veldcommunicator...................................................................................10

Fysieke installatie....................................................................................................................... 11

Apparatuur voor inbedrijfstelling................................................................................................14

Aanvullende hardware............................................................................................................... 18

Productcertificeringen............................................................................................................... 21

Snelstartgids 3

Snelstartgids juli 2019

4 Emerson.com/Rosemount

juli 2019 Snelstartgids

1 Overzicht

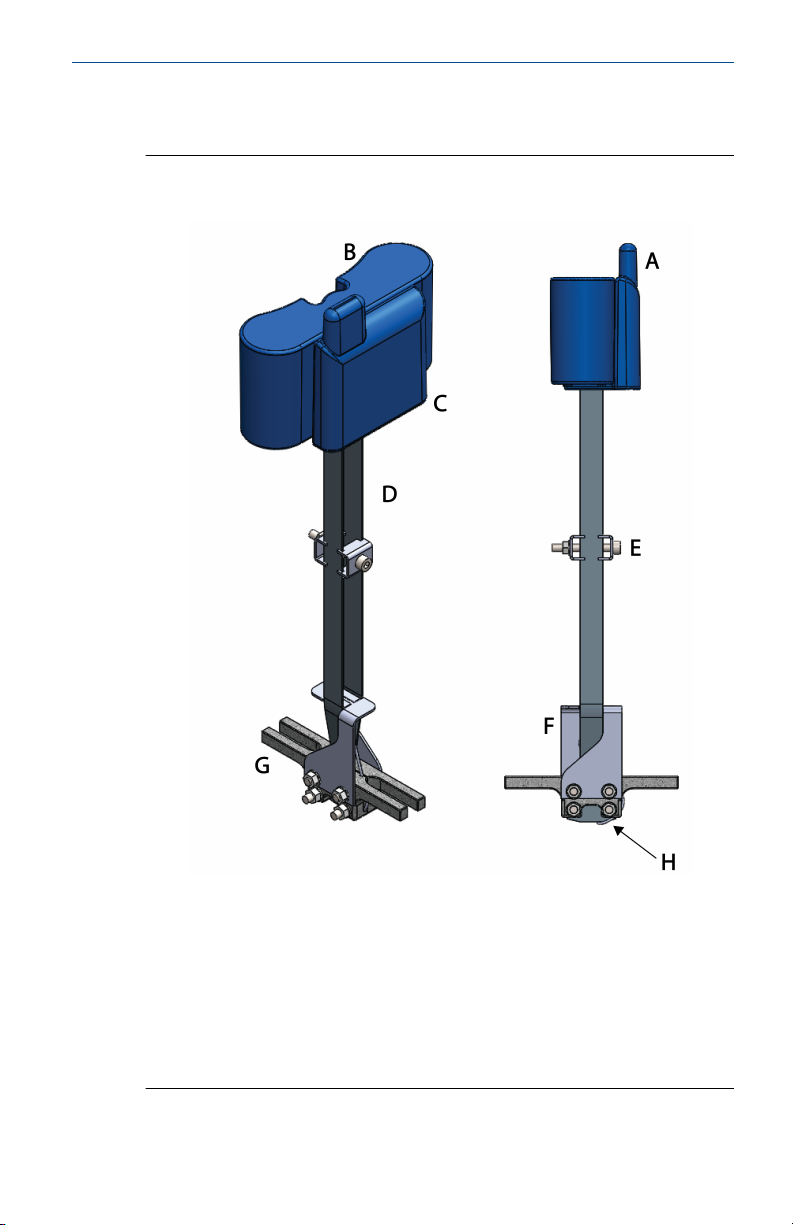

Figuur 1-1: Rosemount™ Wireless Permasense WT210
Corrosietransmitter

A. Antenne
B. Voedingsmodule
C. Kop

D. Golfgeleider

E. Afstandshouder golfgeleider

F. Stabilisator
G. Voetstuk
H. Thermokoppel

Snelstartgids 5

Snelstartgids juli 2019

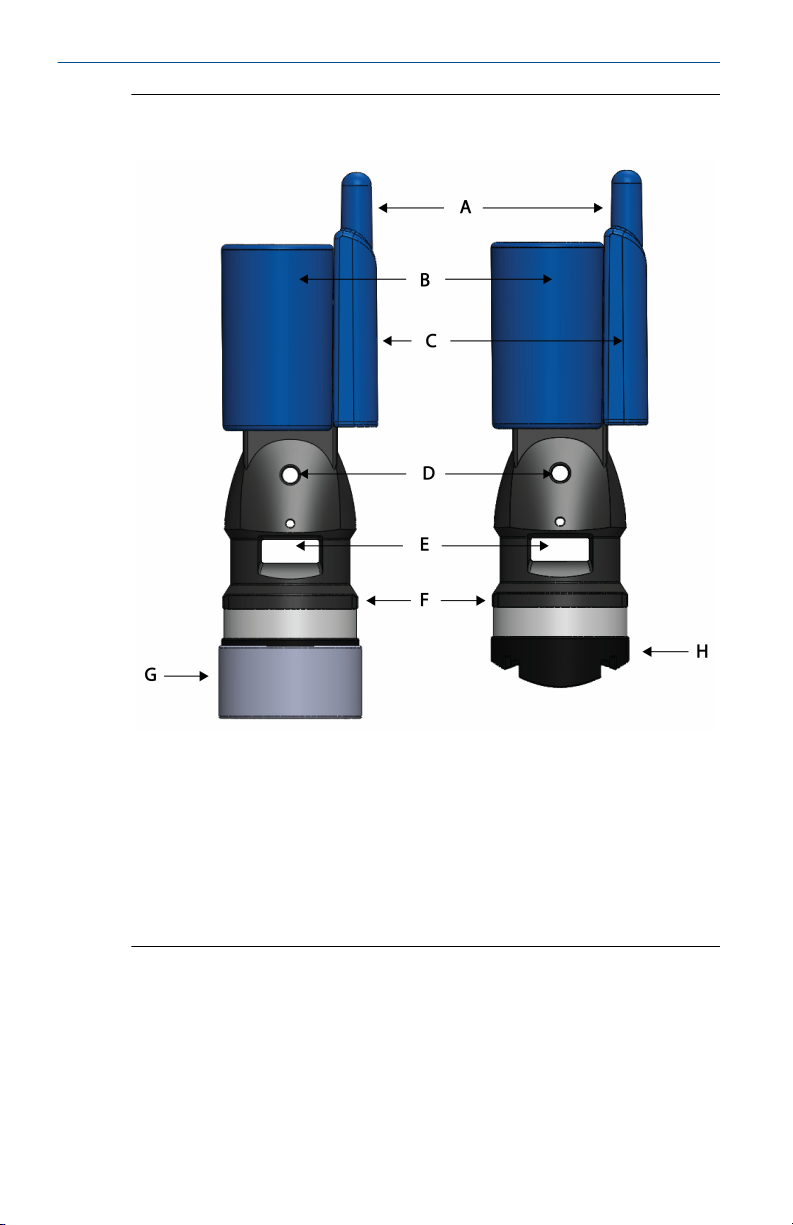

Figuur 1-2: Rosemount™ Wireless Permasense ET210
Corrosietransmitter

A. Antenne
B. Voedingsmodule
C. Kop

D. Opening voor koord

E. Montagebandsleuf

F. Voetstuk
G. Kap
H. Drager

6 Emerson.com/Rosemount

juli 2019 Snelstartgids

1.1 Benodigdheden

Meetlint

Standaardgereedschap (bijv. schroeven­draaier, moersleutel, tang)

IK220

1.2 Geen hardware meegeleverd

• Geheel platte moeren, geschikt voor schroefdraad op gelaste tapeinden

en metallurgie:

— Schroefdraad: M8 of 5/16 in.

— Materiaal: Roestvaststaal — of een andere geschikte corrosiewerende

staalsoort

• Dopsleutel voor 5/16-in. moeren

1.3

Snelstartgids 7

Inhoud van de doos

• Rosemount™ Wireless Permasense WT210 transmitter

• Rosemount Permasense BP20E voedingsmodule, inclusief twee M3 x 16

mm roestvaststalen bevestigingsbouten

• Roestvaststalen cirkelvormige hitteafscherming

• M8 (compatibel met 5/16-in. tapeinden) Nord-Lock trillingsarme ringen,

twee per sensor

• Koordset, 316 roestvaststalen koord met een lengte van 6,5 ft. (2 m),

koordgrip nr.2, losmaakknop

Snelstartgids juli 2019

• Rosemount™ Wireless Permasense ET210 transmitter, samen met

beschermkap

• Koordset, 316 roestvaststalen koord met een lengte van 6,5 ft. (2 m),

koordgrip nr.2, losmaakknop

• Drager van siliconenhoudend rubber

• Montagebandset, inclusief polymeer band en gesp

• Rosemount Permasense BP20E voedingsmodule

• M3 x 16 mm roestvaststalen bevestigingsbouten, twee per sensor

8 Emerson.com/Rosemount

juli 2019 Snelstartgids

2 Overwegingen met betrekking tot draadloze

instrumenten

Inschakelvolgorde

De Emerson Wireless Gateway moet geïnstalleerd zijn en goed functioneren
voordat draadloze instrumenten wordt ingeschakeld. Stel de Rosemount
Wireless Permasense WT210 in bedrijf en installeer de BP20E
voedingsmodule om alleen stroom te leveren naar het instrument (volg de
onderstaande instructies) nadat de gateway is geïnstalleerd en functioneert.
Dit maakt het opzetten van het netwerk eenvoudiger en sneller. Inschakelen
van Active Advertising (actief adverteren) op de gateway zorgt dat nieuwe
instrumenten sneller aan het netwerk kunnen worden toegevoegd.
Raadpleeg voor meer informatie de Emerson Wireless 1420 Gateway

handleiding (documentnummer 00809-0200-4420).

Inschakelvolgorde

De Emerson Wireless Gateway moet geïnstalleerd zijn en goed functioneren
voordat draadloze instrumenten wordt ingeschakeld. Stel de Rosemount
Wireless Permasense ET210 in bedrijf en installeer de BP20E
voedingsmodule om alleen stroom te leveren naar het instrument (volg de
onderstaande instructies) nadat de gateway is geïnstalleerd en functioneert.
Dit maakt het opzetten van het netwerk eenvoudiger en sneller. Inschakelen
van Active Advertising (actief adverteren) op de gateway zorgt dat nieuwe
instrumenten sneller aan het netwerk kunnen worden toegevoegd.
Raadpleeg voor meer informatie de Emerson Wireless 1420 Gateway

handleiding (documentnummer 00809-0200-4420).

Stand van de antenne

De antenne bevindt zich inwendig in de Rosemount Wireless Permasense
WT210 transmitter. Voor een goede communicatie met andere
instrumenten moet de antenne zich tevens op een minimale afstand van
circa 3 ft (1 m) van grote constructies, gebouwen of een geleidend
oppervlak bevinden.

Stand van de antenne

De antenne bevindt zich inwendig in de Rosemount Wireless Permasense
ET210 transmitter. Voor een goede communicatie met andere
instrumenten moet de antenne zich tevens op een minimale afstand van
circa 3 ft (1 m) van grote constructies, gebouwen of een geleidend
oppervlak bevinden.

Snelstartgids 9
