Beknopte installatiegids

00825-0111-4379, Rev DA
Oktober 2008

Rosemount 753R-indicator

Rosemount 753R externe indicator
internetbewaking

Star t

Overzicht

Rosemount 753R met geïntegreerde 3051S-druktransmitter

Rosemount 753R met extern gemonteerde

HART™-transmitter

Rosemount 753R met integrale 3051S-druktransmitter en

extern gemonteerde HART-transmitter (Dual Drop)

Productcertificering

www.rosemount.com

¢00825-0111-4379|¤

Einde

Beknopte installatiegids

00825-0111-4379, Rev DA

Rosemount 753R-indicator

© 2008 Rosemount Inc. Alle rechten voorbehouden. Alle merken eigendom van de merkhouder. Rosemount en het
Rosemount-logo zijn gedeponeerde handelsmerken van Rosemount Inc.

Rosemount Inc.

8200 Market Boulevard
Chanhassen, MN 55317, VS
Tel: (VS) [phone]
Tel: (internationaal) 00 1 [phone]
Fax: [phone]

Emerson Process
Management bv

Postbus 212
2280 AE Rijswijk
Nederland
Tel: [phone]
Fax: [phone]
E [e-mail]
www.emersonprocess.nl

Emerson Process
Management nv/sa

De Kleetlaan, 4
B-1831 Diegem
België
Tel: [phone]
Fax: [phone]
www.emersonprocess.be

Oktober 2008

BELANGRIJKE KENNISGEVING

In deze installatiegids staan elementaire richtlijnen voor de Rosemount 753R externe
indicator voor internetbewaking (zie de naslaghandleiding, documentnummer
00809-0100-4379 voor nadere instructies). Er staan geen aanwijzingen in voor
diagnostiek, onderhoud, service en probleemoplossing. Deze handleiding is op
www.rosemount.com ook in digitale vorm beschikbaar.

Verwijderen of een poging tot verwijderen van de antenne doet de garantie voor
het instrument vervallen.

WAARSCHUWING

Explosies kunnen ernstig of dodelijk letsel veroorzaken:

Bij installatie van deze transmitter in een explosiegevaarlijke omgeving dienen de toepas­selijke plaatselijke, landelijke en internationale normen, voorschriften en procedures te
worden gevolgd. Raadpleeg het gedeelte over goedkeuringen in de naslaghandleiding
van de 753R voor eventuele bepalingen in verband met veilige installatie.

• Verwijder het deksel van de transmitter niet in een explosiegevaarlijke omgeving als
er stroom op het circuit staat.

• Controleer of het instrument is geïnstalleerd conform de gebruikelijke methoden voor
niet-vonkende veldbedrading.

Lekkage van het procesmedium kan letsel veroorzaken of de dood tot gevolg
hebben.

• Monteer de procesaansluitingen en draai ze vast voordat u druk op de proceskring zet.

Elektrische schokken kunnen ernstig of dodelijk letsel veroorzaken.

• Vermijd aanraken van de draden en aansluitingen. De draden kunnen onder hoge
spanning staan die elektrische schokken kan veroorzaken.

WAARSCHUWING

• De 753R is uitsluitend bestemd voor monitoring.
Hij mag niet voor besturings- of feedbacktoepassingen worden gebruikt.

• De 753R is voor de communicatie afhankelijk van cellulaire netwerken van derden.
Als er storingen optreden in het cellulaire netwerk, zal de 753R mogelijk niet goed
werken.

2

Beknopte installatiegids

00825-0111-4379, Rev DA
Oktober 2008

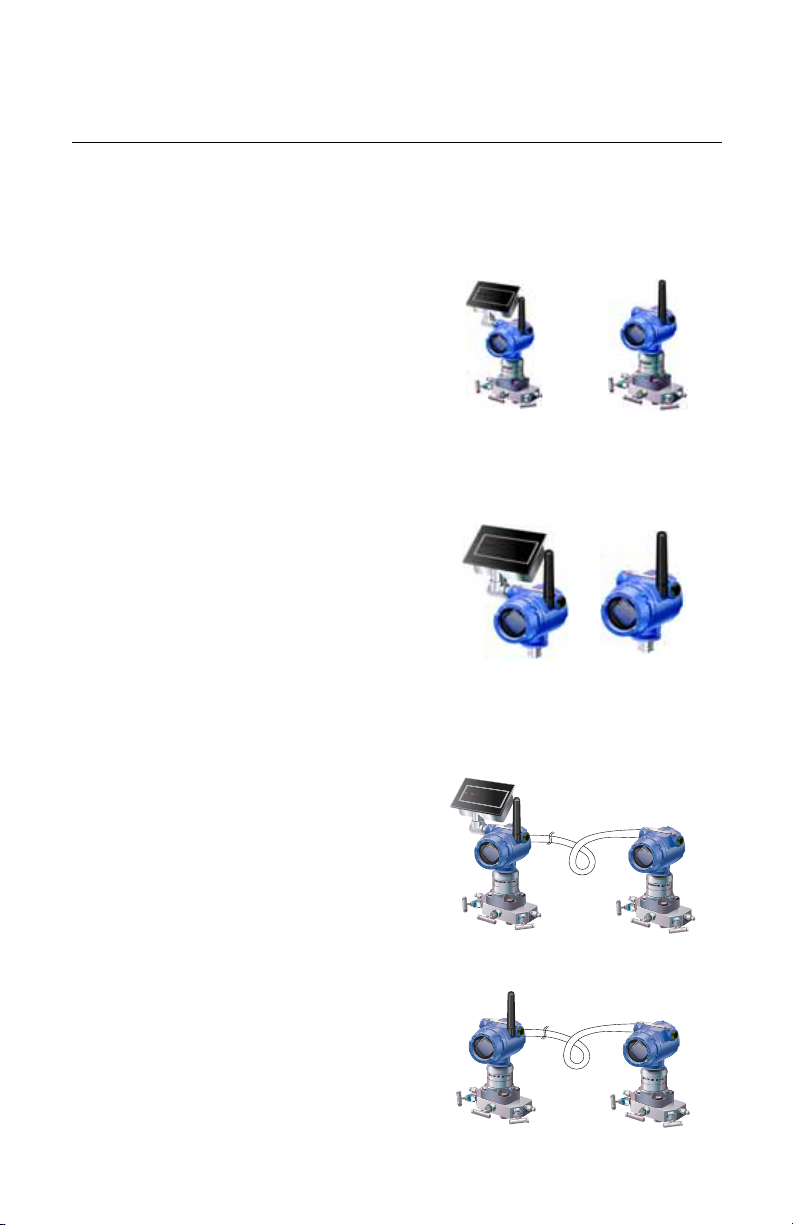

Overzicht

De Rosemount 753R is verkrijgbaar in
drie primaire configuraties:

1. Rosemount 753R met geïntegreerde
3051S-druktransmitter.
Instructies starten op pagina 4.

2. Rosemount 753R met extern gemonteerde
HART™-transmitter.
Instructies starten op pagina 6.

Rosemount 753R-indicator

RPS Netvoeding

3. Rosemount 753R met integrale 3051S-druk­transmitter en extern gemonteerde
HART-transmitter (ook wel “Dual Drop”
genoemd).
Instructies starten op pagina 9.

RPS Netvoeding

RPS

Netvoeding

3

Beknopte installatiegids

00825-0111-4379, Rev DA

Rosemount 753R-indicator

Oktober 2008

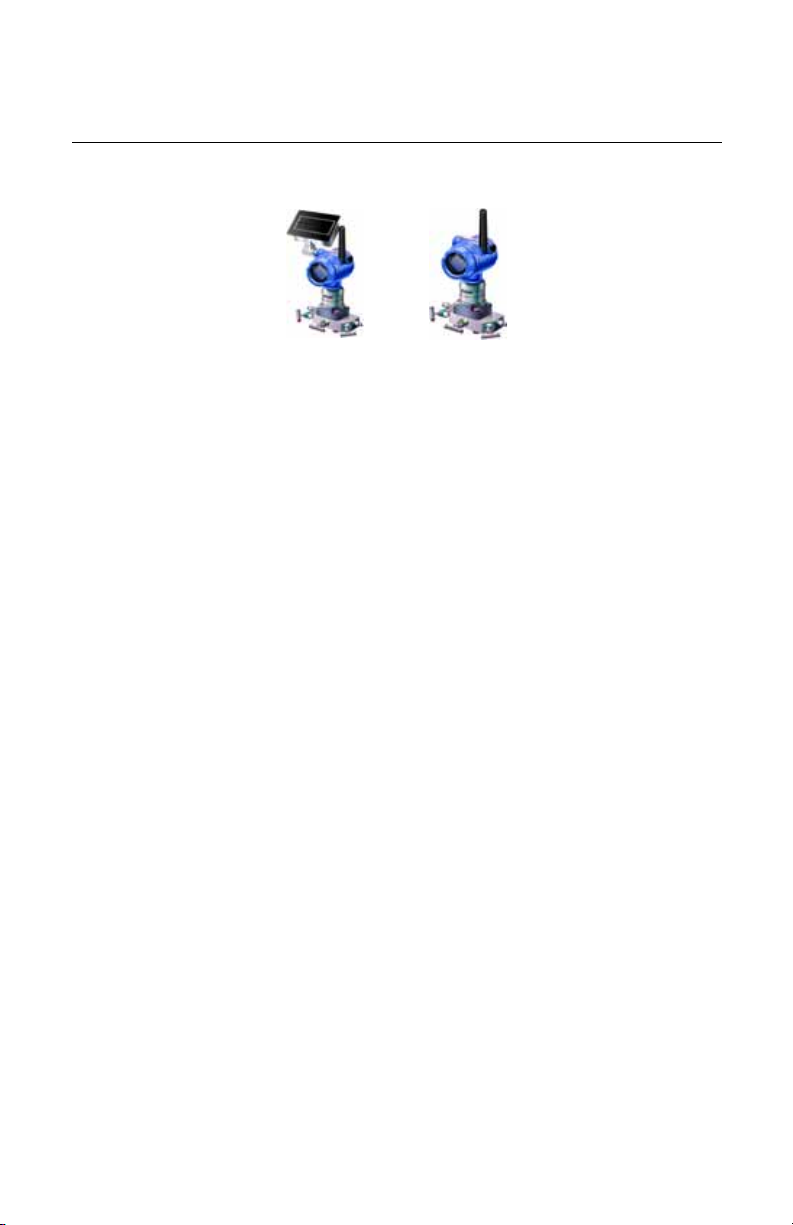

Rosemount 753R met geïntegreerde 3051S-druktransmitter

RPS Netvoeding

Installatie van de meettransmitter

1. Installeer de 3051S volgens de beknopte installatiegids voor de 3051S in de verpakking
van de 753R.

2. Voor een optimale signaalsterkte moet de 753R zo worden geïnstalleerd dat de antenne
ongeveer 457 mm (18 in.) van de zijkant van de tank of andere obstructies is verwijderd.

Monteren en richten van de 753R

1. Overweging aangaande draaien van de behuizing: om de toegang in het veld tot de
bedrading te verbeteren of de optionele LCD-display beter te kunnen zien:

a. Gebruik de 3/32 in. inbussleutel om de stelschroef voor het draaien van de behuizing

los te draaien (zie afbeelding 6 op pagina 13).

b. Draai de behuizing rechtsom naar de gewenste stand. Als de schroefdraad niet

genoeg ruimte biedt om de gewenste stand te verkrijgen, draait u de behuizing
linksom naar de gewenste stand (tot maximaal 360° terug vanaf de limiet van de
schroefdraad).

c. Draai de stelschroef voor het draaien van de behuizing aan tot 2,26 Nm (20 in.-lb.).

2. Overweging aangaande plaatsing van de externe voeding (remote power supply; RPS):
Voor apparatuur die door een RPS wordt gevoed, dient de RPS zo te worden geplaatst
dat de blootstelling aan zonlicht optimaal is. Het is belangrijk dat u de stelschroeven
aandraait nadat u het zonnepaneel hebt gericht (zie afbeelding 7 op pagina 13).

3. Het verdient aanbeveling om het toestel in een verticale en staande positie te installeren.
Voor optimale signaalontvangst moet de antenne verticaal worden gezet.

Aanleggen van de stroom

1. Verwijder het behuizingdeksel met de aanduiding FIELD TERMINALS.

2. Aard de behuizing van de 753R volgens de plaatselijke elektrische verordeningen.

3. Zie voor apparaten met een RPS afbeelding 9 op pagina 14:

a. De plusdraad (+) hoort in de fabriek aangesloten te zijn.
b. Sluit de mindraad (–) aan op het aansluitpunt met de aanduiding “6–24 VDC” door de

contrastekker op de stekker te schuiven.

4. Zie voor door de gebruiker geleverde 6–24 V gelijkstroom netspanning afbeelding 10 op
pagina 14:

a. Leid de voedingskabels door de kabelbuisopeningen in de behuizing van de 753R

met behulp van de gepaste ontlastingen en kabelwartels.
b. Sluit de plusdraad aan op het aansluitpunt met de aanduiding “6–24 VDC (+)”.
c. Sluit de mindraad aan op het aansluitpunt met de aanduiding “6–24 VDC (–)”.
d. De RPS mag onder geen beding voor deze optie worden aangesloten.

4

Beknopte installatiegids

00825-0111-4379, Rev DA
Oktober 2008

Rosemount 753R-indicator

WAARSCHUWING

Om explosies te voorkomen die ernstig of dodelijk letsel zouden kunnen
veroorzaken, mogen de 6–24 V gelijkstroomvoeding en de RPS niet tegelijkertijd
aangesloten zijn.

Controleer de werking van de 753R

1. Als de stroom wordt ingeschakeld, gaat de LCD-display branden en worden er meet- en
statusberichten op weergegeven.

2. Nadat de 753R is ingeschakeld en de opstartprocedure heeft doorlopen, drukt
u 6–8 seconden op de voorvalknop, waarna u deze weer loslaat. Op de display wordt
“Event Entry” weergegeven, alsmede de meet- en statusberichten.

Dicht het apparaat af

1. Plaats het behuizingsdeksel met de aanduiding FIELD TERMINALS weer terug en draai
het aan zodat metaal metaal raakt.

2. De provisorische oranje pluggen moeten worden vervangen door de meegeleverde
doorvoerbuispluggen die met schroefdraadborgmiddel worden afgedicht. Zie de
afbeelding van de doorvoerbuispluggen op pagina 13.

Controleer of de 753R een signaal naar iTraX

1. Meld u aan bij iTraX (afbeelding 3 op pagina 11).

a. https://itrax.datacom.com.
b. Voer uw gebruikersnaam in.
c. Voer uw wachtwoord in.

2. Ga naar de tag op de pagina Summary (Samenvatting) zoals weergegeven in
afbeelding 4 op pagina 12 en controleer of de transmissie ten tijde van de installatie
heeft plaatsgevonden (zie de kolom Received Time [Tijdstip van ontvangst]).

Configureer de 753R

1. Meld u aan bij iTraX (afbeelding 3 op pagina 11).

a. https://itrax.datacom.com.
b. Voer uw gebruikersnaam in.
c. Voer uw wachtwoord in.

2. Ga naar de 753R-tag op de pagina Summary (Samenvatting) en selecteer de tag.

3. Selecteer Device (Apparaat) uit het menu in het linkerpaneel (zie afbeelding 5 op
pagina 12).

4. Doorloop de configuratieopties om desgewenst wijzigingen in de configuratie van
de 753R aan te brengen.

5. Klik op Submit (Indienen) voordat u pagina’s verlaat waarop u wijzigingen hebt
ingevoerd, zodat deze wijzigingen worden opgeslagen.

®

heeft verstuurd

5
