Rosemount Snelstartgids: Rosemount 3051 druktransmitter en Rosemount 3051CF DP flowmeters met WirelessHART™-protocol Manuals & Guides

Snelstartgids

00825-0111-4100, Rev DB

Februari 2019

Rosemount 3051 druktransmitter en
Rosemount 3051CF DP flowmeters

met WirelessHART™-protocol

Snelstartgids

MEDEDELING

WAARSCHUWING

MEDEDELING

Deze installatiegids bevat elementaire richtlijnen voor Rosemount 3051 draadloze transmitters. Het
bevat geen instructies voor configuratie, diagnostiek, onderhoud, service, probleemoplossing of
intrinsiek veilige (intrinsically safe; I.S.) installatie. Raadpleeg de naslaghandleiding van de draadloze
Rosemount 3051 (publicatienummer 00809-0100-4100) voor nadere instructies. Deze handleiding
is ook in digitale vorm beschikbaar op www.Emerson.com.

Explosies kunnen ernstig of dodelijk letsel veroorzaken:

Bij installatie van deze transmitter in een explosiegevaarlijke omgeving moeten de geldende
plaatselijke, landelijke en internationale normen, voorschriften en procedures worden gevolgd.
Raadpleeg het gedeelte over goedkeuringen in de naslaghandleiding van de 3051 voor bepalingen
in verband met veilige installatie.

 Verifieer voordat u een op HART gebaseerde communicator in een explosiegevaarlijke atmosfeer

aansluit dat alle instrumenten in de kring zijn geïnstalleerd volgens intrinsiek veilige of
niet-vonkende veldbedradingsmethoden.

Lekkage van het procesmedium kan lichamelijk of dodelijk letsel veroorzaken.

 Om proceslekken te voorkomen mag u alleen de O-ring gebruiken die speciaal is ontworpen om af te

dichten in combinatie met de bijbehorende flensadapter.

Elektrische schokken kunnen ernstig of dodelijk letsel veroorzaken.

 Voorkom aanraken van de draden en aansluitklemmen. De draden kunnen onder hoge spanning

staan, die elektrische schokken kan veroorzaken.

Februari 2019

Aandachtspunten in verband met het vervoeren van draadloze producten:
Bij levering van het apparaat is de voedingsmodule niet geïnstalleerd. Verwijder de voedingsmodule

voordat u het apparaat vervoert.
Elke voedingsmodule bevat een primaire lithium-thionylchloridebatterij van maat “D”. Het vervoer

van primaire lithiumbatterijen valt onder de regelgeving van het Amerikaanse Department of Trans­portation alsook van de IATA (International Air Transport Association), de ICAO (International Civil Avi­ation Organization) en het ADR (Europees verdrag inzake het transport over land van gevaarlijke
goe deren). Het is de veran twoor delijk heid va n de ver voerd er om de ze en even tuele a ndere p laatsel ijke
voorschriften na te leven. Raadpleeg voor verzending de geldende regels en voorschriften.

Inhoud

Overwegingen met betrekking tot draadloze apparatuur . . . . . . . . . . . . . . . . . 3

Stap 1: Monteer de transmitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Stap 2: Sluit de voedingsmodule aan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Stap 3: Trim de transmitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Stap 4: Controleer de transmitterconfiguratie . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Problemen oplossen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Productcertificeringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

2

Februari 2019

Snelstartgids

Overwegingen met betrekking tot draadloze apparatuur

Inschakelvolgorde

De voedingsmodule mag pas in een draadloos apparaat worden geplaatst wan­neer de Smart Wireless Gateway is geïnstalleerd en goed werkt. Deze transmitter
maakt gebruik van de groene voedingsmodule (bestel modelnummer 701PG­NKF). Draadloze apparatuur moet tevens worden ingeschakeld in volgorde van
toenemende afstand tot de Smart Wireless Gateway, te beginnen met het appa­raat dat het dichtst in de buurt staat. Hierdoor zal het opzetten van het netwerk
sneller en eenvoudiger verlopen. Schakel Active Advertising (actief adverteren) in
op de Gateway zodat nieuwe apparaten sneller verbinding maken met het net­werk. Raadpleeg voor meer informatie de handleiding van de Smart Wireless
Gateway (publicatienummer 00809-0200-4420).

De transmitter aansluiten op een veldcommunicator

Om de veldcommunicator te laten communiceren met de 3051 draadloze
transmitter moet de voedingsmodule zijn aangesloten. Deze transmitter maakt
gebruik van de groene voedingsmodule (bestel modelnummer 701PGNKF).
In Afbeelding 1 ziet u hoe de veldcommunicator op de transmitter wordt
aangesloten. Open het vak van de voedingsmodule om de draden aan te sluiten.

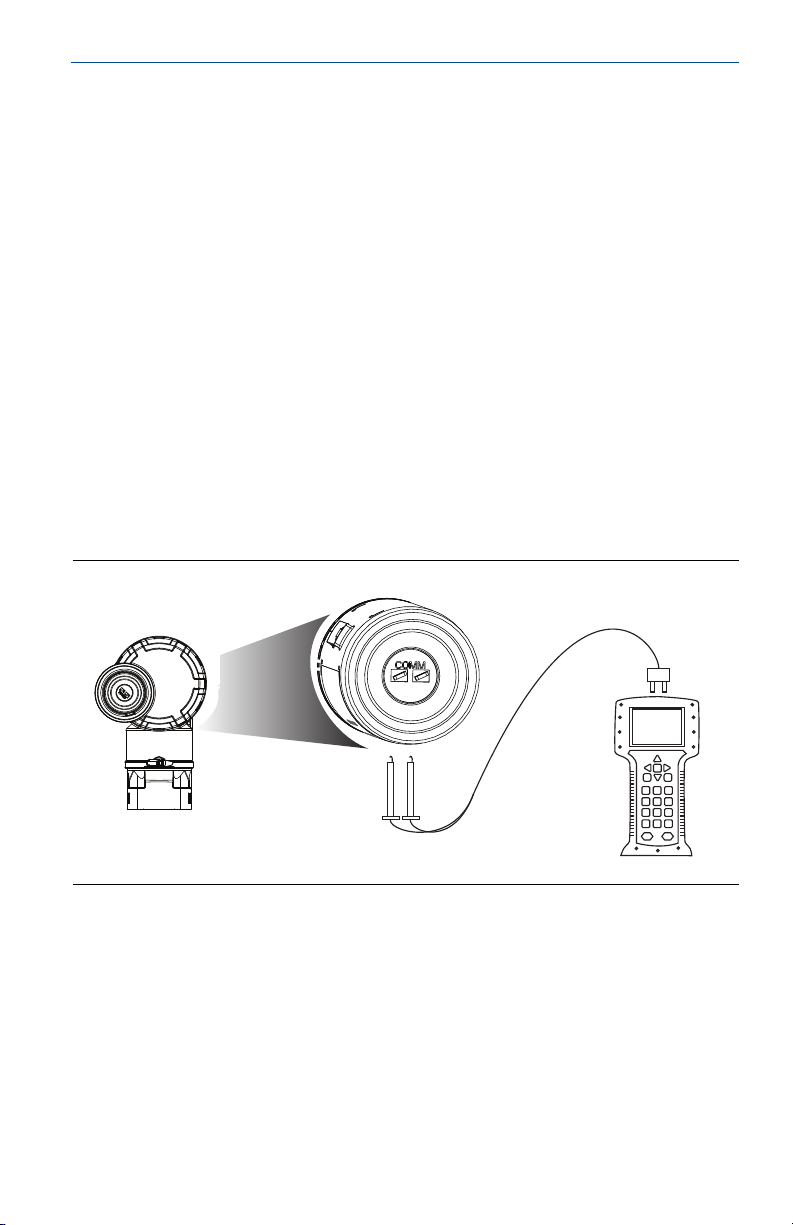

Afbeelding 1. Verbindingen met de veldcommunicator

3

Snelstartgids

AB

A. Coplanar
B. Inline

FLOW

AB

A. Coplanar
B. Inline

FLOW

AB

A. Coplanar
B. Inline

FLOW

Stap 1: Monteer de transmitter

Montage in vloeistofflowtoepassingen

1. Breng tappunten aan op de zijkant van de leiding.

2. Monteer naast of onder de tappunten.

3. Monteer de transmitter met de aftap-ontluchtingskleppen omhoog.

Afbeelding 2. Vloeistofflowtoepassingen

Montage in gasflowtoepassingen

1. Breng tappunten aan in de boven- of zijkant van de leiding.

2. Monteer naast of boven de tappunten.

Afbeelding 3. Gasflowtoepassingen

Februari 2019

Montage in stoomflowtoepassingen

1. Breng tappunten aan op de zijkant van de leiding.

2. Monteer naast of onder de tappunten.

3. Vul de impulsleidingen met water.

Afbeelding 4. Stoomflowtoepassingen

4

Februari 2019

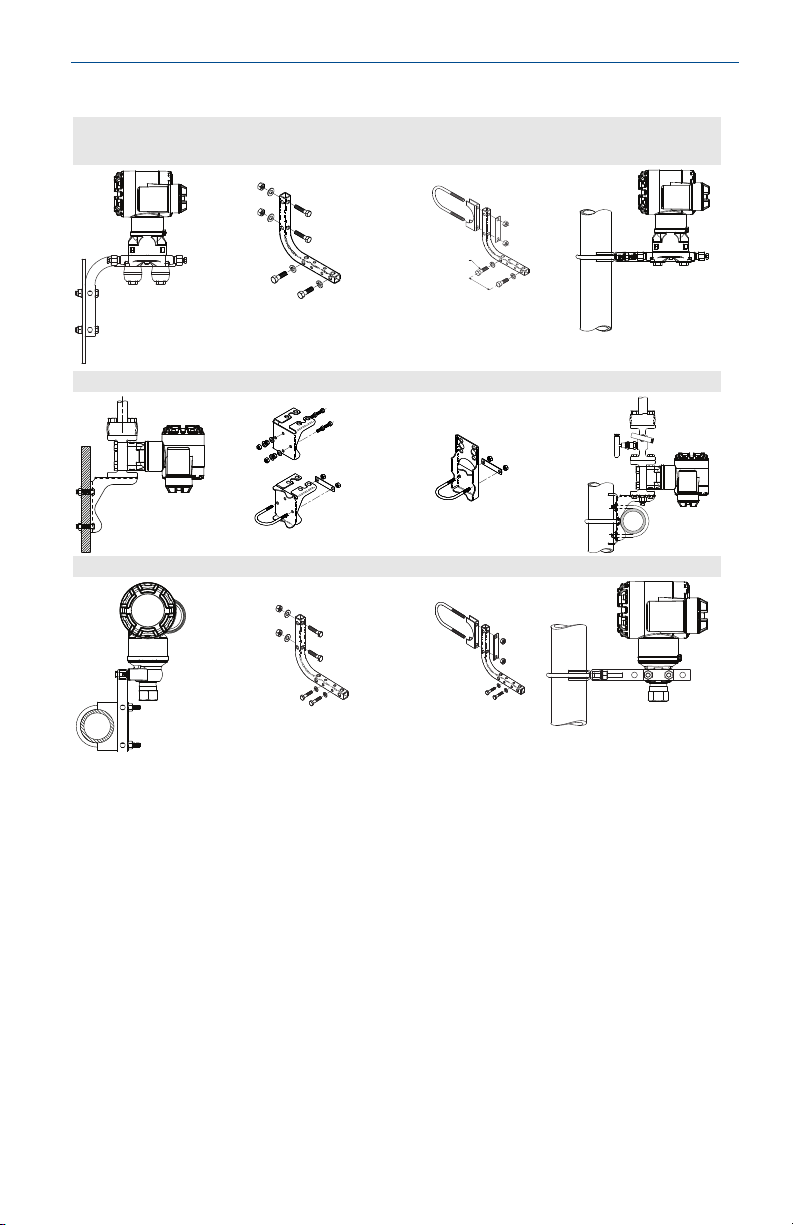

Montagebeugels bevestigen

Paneelmontage Buismontage

Coplanar™-flens

Traditionele flens

Snelstartgids

Inline

5

Snelstartgids

A.

B.

C.

D.

4 x 1.75-in. (44 mm)

4 x 1.75-in.
(44 mm)

4 x 2.88-in. (73 mm)

4 x 1.75-in. (44 mm)

4 x 1.75-in.
(44 mm)

4 x 2.25-in.
(57 mm)

4 x 57 mm

(2.25-in.)

4 x 44 mm

(1.75-in.)

4 x 44 mm

(1.75-in.)

4 x 44 mm (1.75-in.)

4 x 44 mm (1.75-in.)

4 x 73 mm (2.88-in.)

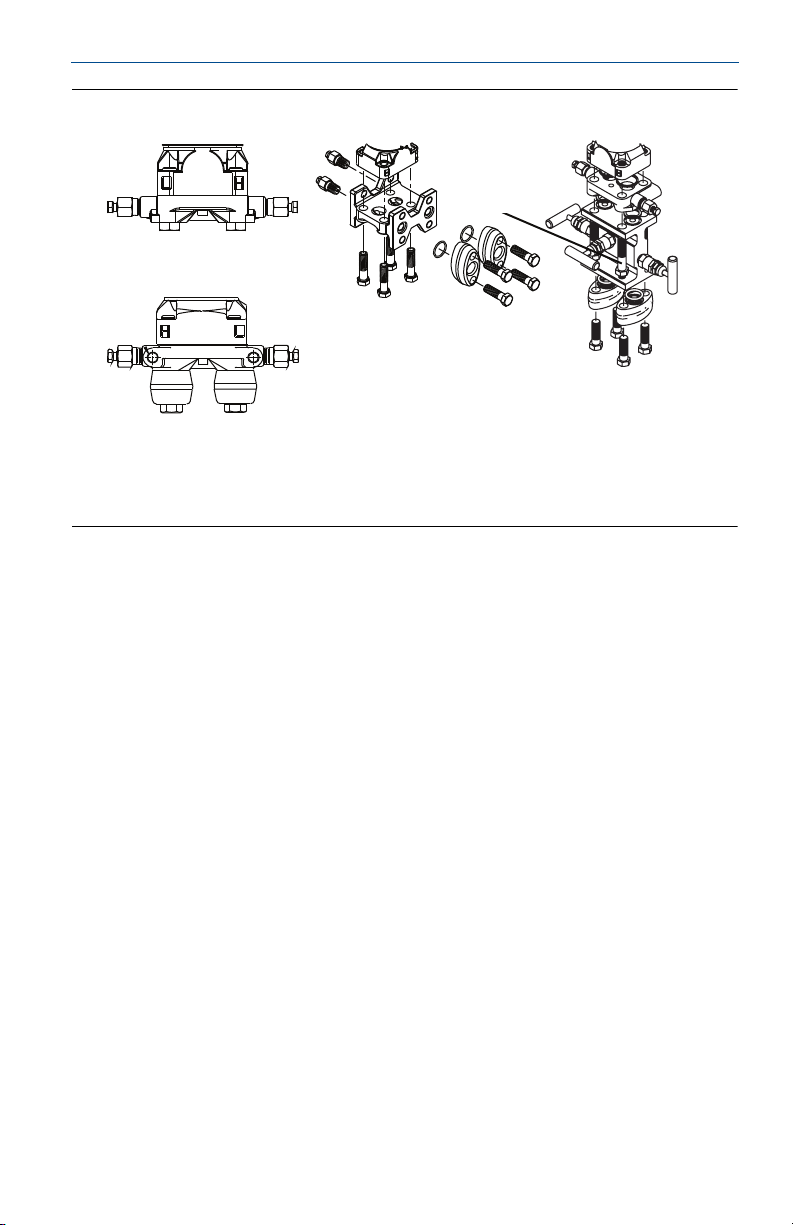

Afbeelding 5. Veelgebruikte transmitterconstructies

A. Transmitter met Coplanar-flens
B. Transmitter met Coplanar-flens en optionele flensadapters
C. Transmitter met traditionele flens en optionele flensadapters
D. Transmitter met Coplanar-flens en optionele verdeelstuk- en flensadapters

Gewoonlijk worden bouten van koolstofstaal of roestvast staal gebruikt.
Controleer het materiaal door naar de markeringen op de boutkop te kijken
en deze te vergelijken met Tabel 1 op pagina 7. Als het boutmateriaal niet is
aangegeven in Tabel 1, kunt u zich voor nadere inlichtingen wenden tot de
plaatselijke vertegenwoordiger van Emerson.

Februari 2019

Boutinstallatie

1. Bouten van koolstofstaal hebben geen smering nodig en op bouten van

2. Draai de bouten vingervast aan.

3. Haal de bouten kruislings aan tot de initiële momentwaarde. Zie Tab el 1 voor

4. Haal de bouten volgens hetzelfde kruispatroon aan tot de definitieve

5. Controleer of de flensbouten uit de isolatorplaat steken voordat u er druk op zet.

Overwegingen m.b.t. boutbevestiging

Volg met het oog op de optimale prestatiekenmerken van de transmitters deze
montagerichtlijnen om een goede afdichting te waarborgen als voor de installatie
van de transmitter de montage van procesflenzen, verdeelstukken of flensadapters
is vereist. Gebruik uitsluitend de bij de transmitter geleverde bouten of bouten die
door Emerson als reserveonderdeel worden verkocht. In Afbeelding 5 staan
veelgebruikte transmitterconstructies afgebeeld met de vereiste boutlengte voor
een correcte montage van de transmitter.

6

roestvast staal is een laagje smeermiddel aangebracht om de installatie te
vergemakkelijken. Voor geen van beide bouttypen mag voor het aanbrengen
extra smeermiddel worden aangebracht.

de initiële momentwaarde.

momentwaarde. Zie Ta b el 1 voor de uiteindelijke momentwaarde.

A

Februari 2019

Snelstartgids

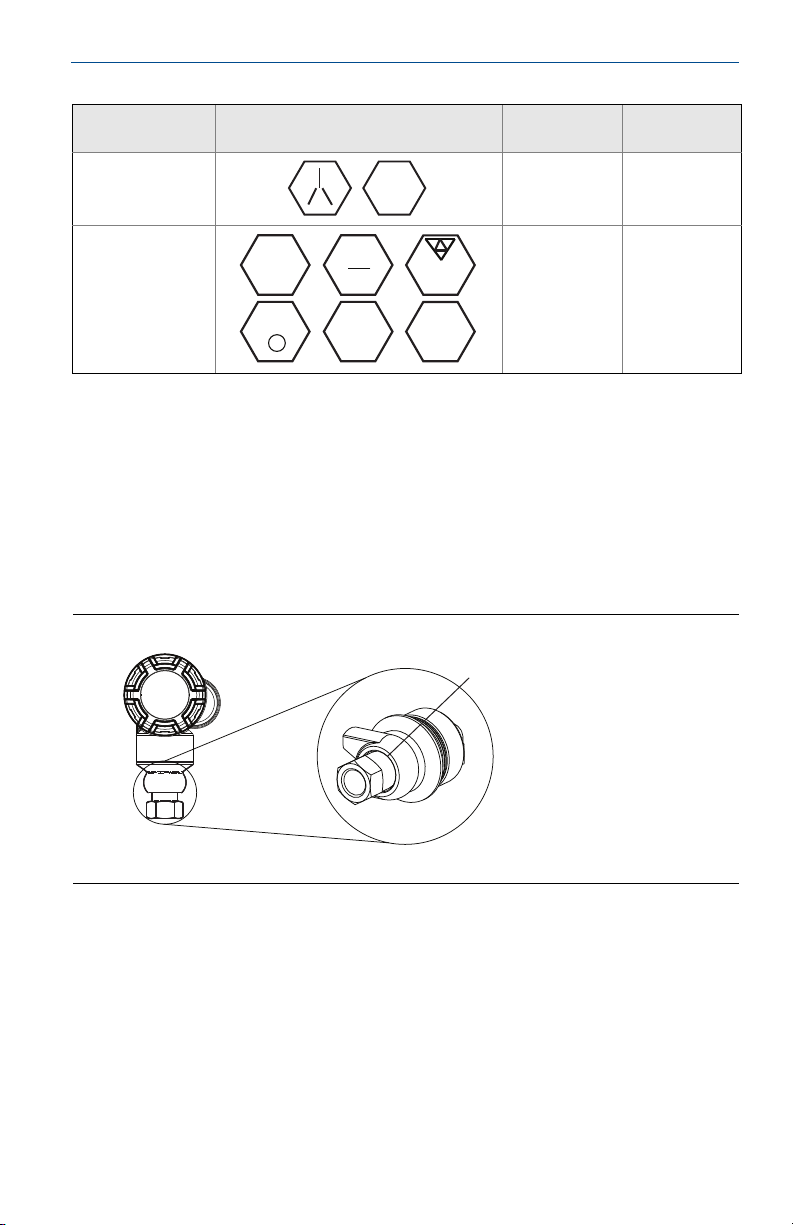

Tabel 1. Momentwaarden voor de Coplanar-flens en flensadapterbouten

Initiële

Boutmateriaal Markeringen kop

B8M

STM
316

B7M

316

SW

316

Koolst ofstaal (CS) 300 in.-lbs. 650 in.-lbs.

316

Roestvast staal (SST) 150 in.-lbs. 300 in.-lbs.

316

R

momentwaarde

Definitieve
momentwaarde

Montagerichting inline-verschildruktransmitter

De drukpoort aan de lage kant (ref. atmosferische druk) op de inline-verschildruk­transmitter bevindt zich in de kraag van de transmitter, achter de behuizing. Het
ontluchtingstraject ligt tussen de behuizing en de sensor van de transmitter.
(Zie Afbeelding 6.)

Houd het ontluchtingstraject vrij van alle obstructies, inclusief maar niet beperkt
tot verf, stof en smeermiddel, door de transmitter zo te monteren dat de veront­reiniging kan worden afgevoerd.

Afbeelding 6. Drukpoort aan lage kant inline verschildruktransmitter

A. Drukpoort aan lage kant (ref. atmosferische druk)

7

Snelstartgids

A

A

Overweeg of de behuizing gedraaid moet worden

De zichtbaarheid van een optionele lcd-display verbeteren:

1. Draai de schroef voor de rotatie van de behuizing los.

2. Draai de behuizing eerst rechtsom naar de gewenste stand. Als de schroef­draad niet genoeg ruimte biedt om de gewenste stand te bereiken, draait u de
behuizing linksom naar de gewenste stand (tot maximaal 360° vanaf de limiet
van de schroefdraad).

3. Draai de schroef voor de rotatie van de behuizing weer aan (zie Afbeelding 7).

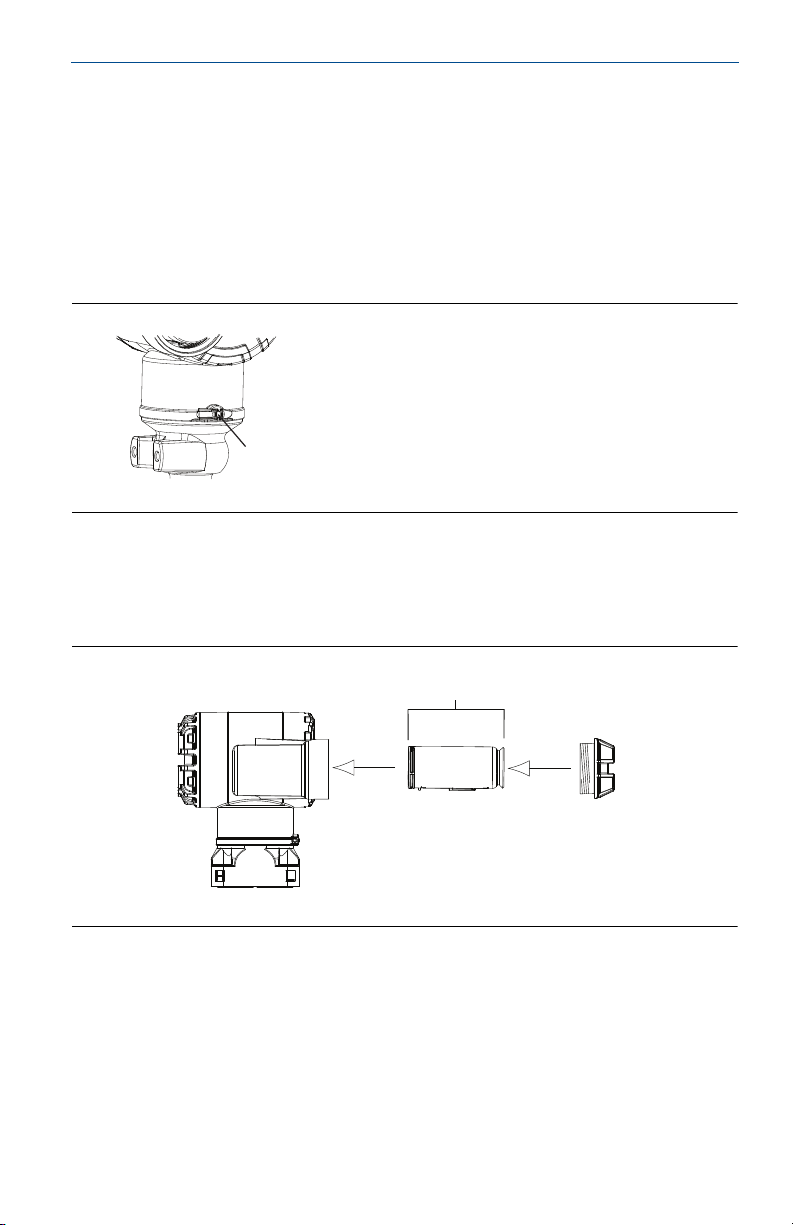

Afbeelding 7. Rotatie van de behuizing

A. Schroef voor rotatie behuizing (inbussleutel van 5/64 inch benodigd)

Stap 2: Sluit de voedingsmodule aan

1. Verwijder het deksel van de voedingsmodule.

2. Sluit de groene voedingsmodule aan (zie Afbeelding 8).

Februari 2019

Afbeelding 8. Voedingsmodule

A. Voedingsmodule

Stap 3: Trim de transmitter

De apparaten worden in de fabriek gekalibreerd. Na installatie wordt aanbevolen
om een nulpuntstrim op de meter en verschildruktransmitters te verrichten om
eventuele fouten vanwege de montagepositie of statische druk te verhelpen.
De nulpuntstrim kan zowel met een veldcommunicator als met de configuratie­knoppen worden uitgevoerd.

Zie de producthandleiding van de draadloze Rosemount 3051 (00809-0100-4100)
voor aanwijzingen over gebruik van AMS.
