Snelstartgids

00825-0111-4102, Rev DD

Februari 2019

Rosemount 2051 druktransmitter en
Rosemount 2051CF DP flowmeters

met WirelessHART™-protocol

Snelstartgids

MEDEDELING

WAARSCHUWING

MEDEDELING

Deze installatiegids bevat elementaire richtlijnen voor Rosemount 2051 draadloze transmitters. Hij bevat
geen instructies voor configuratie, diagnostiek, onderhoud, service, probleemoplossing of intrinsiek veilige
(intrinsically safe; I.S.) installatie. Raadpleeg de naslaghandleiding van de draadloze Rosemount 2051
(publicatienummer 00809-0100-4102) voor verdere instructies. Deze handleiding is ook in digitale vorm
beschikbaar op www.Emerson.com/Rosemount.

Explosies kunnen ernstig of dodelijk letsel veroorzaken:

Bij installatie van deze transmitter in een explosiegevaarlijke omgeving moeten de geldende plaatselijke,
landelijke en internationale normen, voorschriften en procedures worden gevolgd. Raadpleeg het gedeelte
over goedkeuringen in de naslaghandleiding van de 2051 voor bepalingen in verband met veilige installatie.

 Verifieer voordat u een op HART gebaseerde communicator in een explosiegevaarlijke atmosfeer aansluit

dat alle instrumenten in de kring zijn geïnstalleerd volgens intrinsiek veilige of niet-vonkende veldbedra­dingsmethoden.

Lekkage van het procesmedium kan leiden tot lichamelijk en zelfs dodelijk letsel.

 Om proceslekken te voorkomen mag u alleen de O-ring gebruiken die speciaal is ontworpen om af te

dichten in combinatie met de bijbehorende flensadapter.

Elektrische schokken kunnen ernstig of dodelijk letsel veroorzaken.

 Voorkom aanraken van de draden en aansluitklemmen. De draden kunnen onder hoge spanning staan,

die elektrische schokken kan veroorzaken.

Aandachtspunten in verband met het vervoeren van draadloze producten:

Bij levering van het apparaat is de voedingsmodule niet geïnstalleerd. Verwijder de voedingsmodule voordat
u het apparaat vervoert.

Elke voedingsmodule bevat een primaire lithium-thionylchloridebatterij van maat “D”. Het vervoer van pri­maire lithiumbatterijen valt onder de regelgeving van het Amerikaanse Department of Transportation alsook
van de IATA (International Air Transport Association), de ICAO (International Civil Aviation Organization) en
het ADR (Europees verdrag inzake het transport over land van gevaarlijke goederen). Het is de verantwoorde­lijkheid van de vervoerder om deze en eventuele andere plaatselijke voorschriften na te leven. Raadpleeg voor
verzending de geldende regels en voorschriften.

Februari 2019

Inhoud

Overwegingen met betrekking tot draadloze apparatuur . . . . . . . . . . . . . . . . . 3

Stap 1: Monteer de transmitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Stap 2: Sluit de voedingsmodule aan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Stap 3: Trim de transmitter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Stap 4: Controleer de transmitterconfiguratie . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Probleemoplossing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Productcertificeringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

2

Februari 2019

Overwegingen met betrekking tot draadloze apparatuur

Inschakelvolgorde

De voedingsmodule mag pas in een draadloos apparaat worden geplaatst
wanneer de Smart Wireless Gateway is geïnstalleerd en goed werkt. Deze
transmitter maakt gebruik van de groene voedingsmodule (bestel
modelnummer 701PGNKF). Draadloze apparatuur moet tevens worden
ingeschakeld in volgorde van toenemende afstand tot de Smart Wireless
Gateway, te beginnen met het apparaat dat het dichtst in de buurt staat.
Hierdoor zal het opzetten van het netwerk sneller en eenvoudiger verlopen.
Schakel Active Advertising (actief adverteren) in op de Gateway zodat
nieuwe apparaten sneller verbinding maken met het netwerk. Raadpleeg
voor meer informatie de handleiding van de Smart Wireless Gateway
(publicatienummer 00809-0200-4420).

De transmitter aansluiten op een veldcommunicator

Om de veldcommunicator te laten communiceren met de 2051 draadloze
transmitter moet de voedingsmodule zijn aangesloten. Deze transmitter maakt
gebruik van de groene voedingsmodule (bestel modelnummer 701PGNKF).

Afbeelding 1 laat zien hoe u de veldcommunicator aansluit op de transmitter.

Open het vak van de voedingsmodule om de draden aan te sluiten.

Snelstartgids

Afbeelding 1. Verbindingen met de veldcommunicator

3

Snelstartgids

AB

A. Coplanar
B. Inline

FLOW

AB

A. Coplanar
B. Inline

FLOW

AB

A. Coplanar
B. Inline

FLOW

Stap 1: Monteer de transmitter

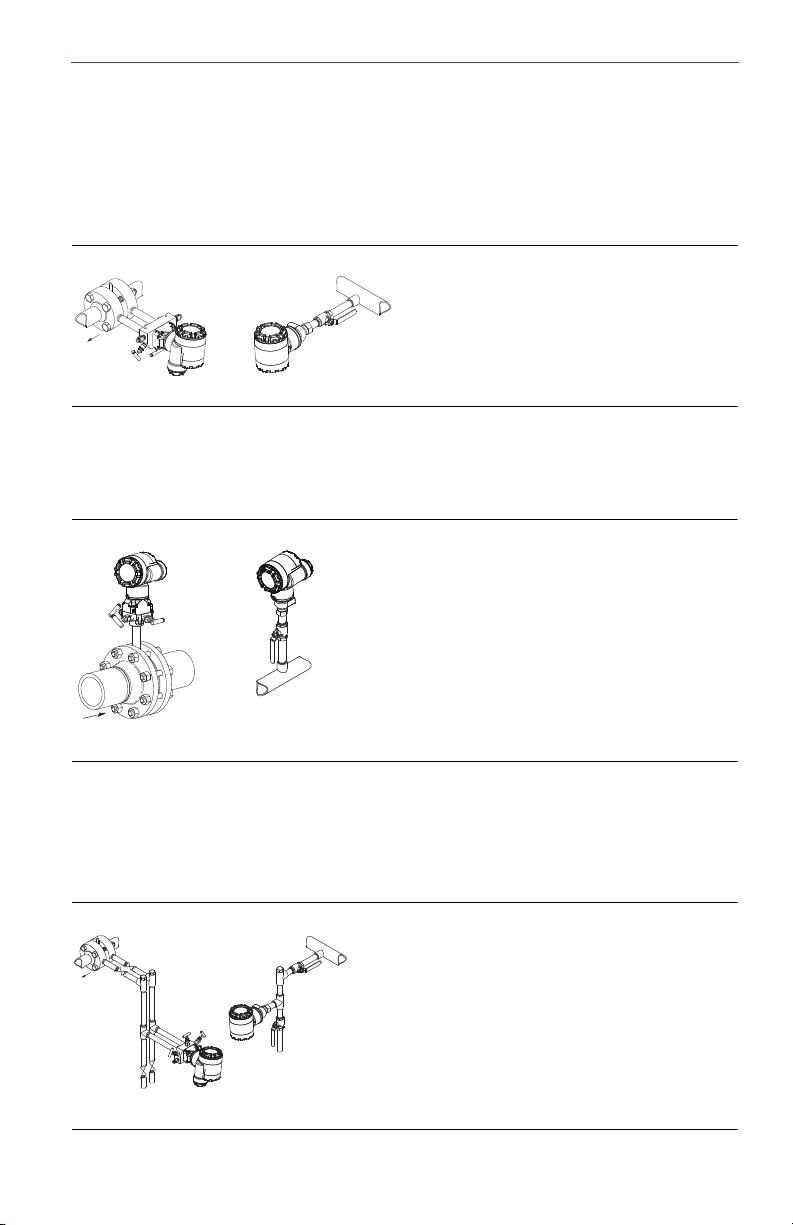

Montage in vloeistoftoepassingen

1. Breng tappunten aan op de zijkant van de leiding.

2. Monteer naast of onder de tappunten.

3. Monteer de transmitter met de aftap/ontluchtingskleppen omhoog.

Afbeelding 2. Vloeistoftoepassingen

Montage in gastoepassingen

1. Breng tappunten aan in de boven- of zijkant van de leiding.

2. Monteer naast of boven de tappunten.

Afbeelding 3. Gastoepassingen

Februari 2019

Montage in stoomtoepassingen

1. Breng tappunten aan op de zijkant van de leiding.

2. Monteer naast of onder de tappunten.

3. Vul de impulsleidingen met water.

Afbeelding 4. Stoomtoepassingen

4

Februari 2019

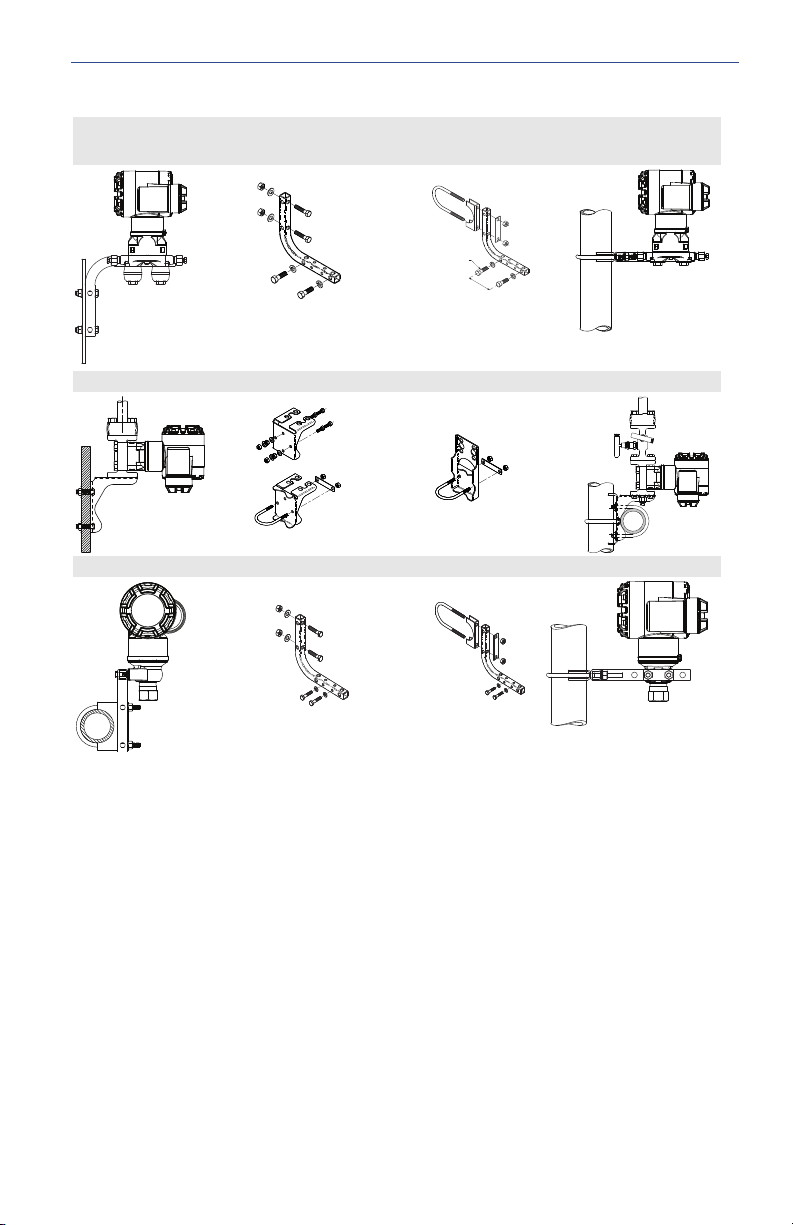

Montagebeugels bevestigen

Paneelmontage Buismontage

Coplanar™-flens

Traditionele flens

Snelstartgids

Inline

5

Snelstartgids

A.

B.

C.

D.

4 x 1.75-in. (44 mm)

4 x 1.75-in.
(44 mm)

4 x 2.88-in. (73 mm)

4 x 1.75-in. (44 mm)

4 x 1.75-in.
(44 mm)

4 x 2.25-in.
(57 mm)

4 x 57 mm

(2,25 inch)

4 x 44 mm

(1,75 inch)

4 x 44 mm

(1,75 inch)

4 x 44 mm

(1,75 inch)

4 x 44 mm (1,75 inch)

4 x 73 mm (2,88 inch)

Afbeelding 5. Veelgebruikte transmitterinstallaties

A. Transmitter met Coplanar-flens
B. Transmitter met Coplanar-flens en optionele flensadapters
C. Transmitter met traditionele flens en optionele flensadapters
D. Transmitter met Coplanar-flens en optionele verdeelstuk- en flensadapters

Gewoonlijk worden bouten van koolstofstaal of roestvast staal gebruikt.
Controleer het materiaal door naar de markeringen op de boutkop te kijken
en deze te vergelijken met Tabel 1 op pagina 7. Als het boutmateriaal niet is
aangegeven in Tabel 1, kunt u zich voor nadere inlichtingen wenden tot de
plaatselijke vertegenwoordiger van Emerson.

Februari 2019

Boutinstallatie

1. Bouten van koolstofstaal hebben geen smering nodig en op bouten van

2. Draai de bouten vingervast aan.

3. Haal de bouten kruislings aan tot de initiële momentwaarde. Zie Tab el 1 voor

4. Haal de bouten volgens hetzelfde kruispatroon aan tot de definitieve

5. Controleer of de flensbouten uit de isolatorplaat steken voordat u er druk

Overwegingen m.b.t. boutbevestiging

Volg met het oog op de optimale prestatiekenmerken van de transmitters
deze montagerichtlijnen om een goede afdichting te waarborgen als voor de
installatie van de transmitter de montage van procesflenzen, verdeelstukken
of flensadapters is vereist. Gebruik uitsluitend de bij de transmitter geleverde

6

roestvast staal is een laagje smeermiddel aangebracht om de installatie te
vergemakkelijken. Voor geen van beide bouttypen mag voor het aanbrengen
extra smeermiddel worden aangebracht.

de initiële momentwaarde.

momentwaarde. Zie Ta b el 1 voor de uiteindelijke momentwaarde.

op zet.

LET OP

316

316

316

SW

316

STM

316

R

B8M

A

Februari 2019

Snelstartgids

bouten of bouten die door Emerson los worden verkocht. Afbeelding 5 toont
veelgebruikte transmitterinstallaties met vermelding van de boutlengte die
voor goede transmittermontage is vereist.

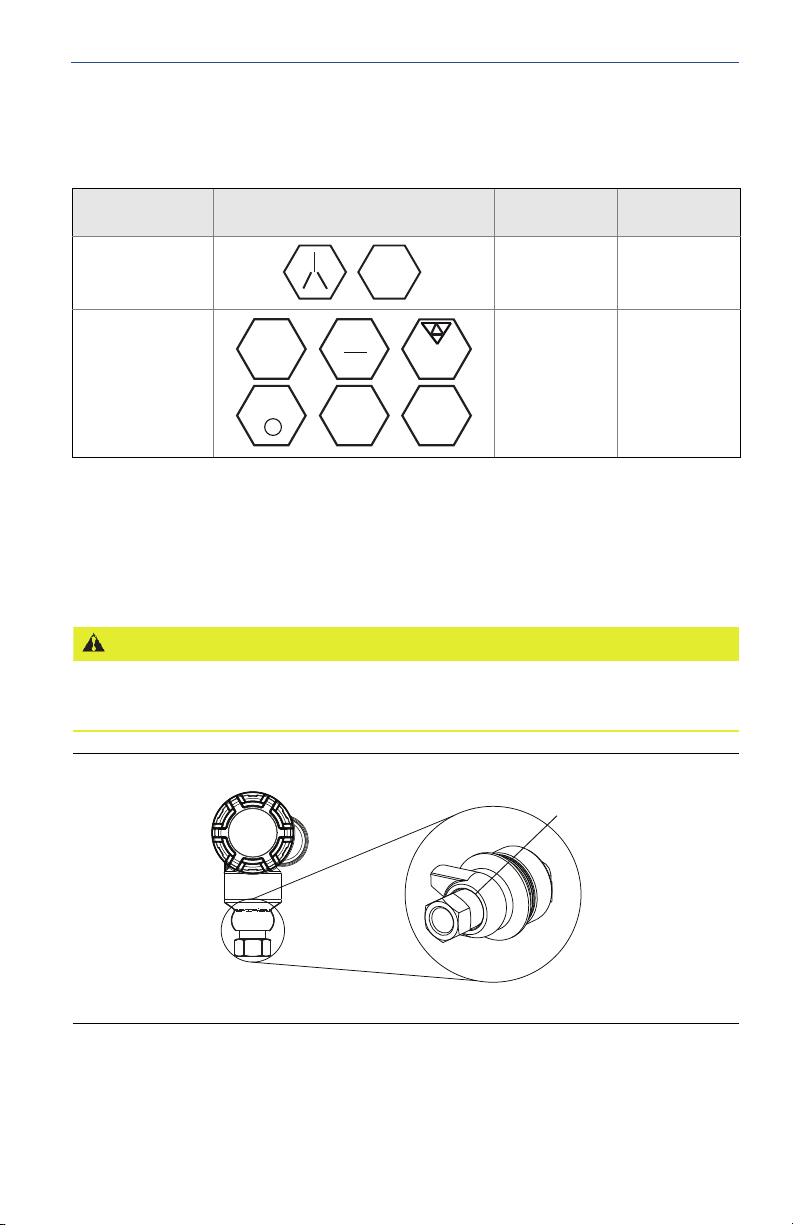

Tabel 1. Momentwaarden voor de Coplanar-flens en flensadapterbouten

Initiële

Boutmateriaal Markeringen kop

Koolst ofstaal (CS) 300 in.-lbs. 650 in.-lbs.

Roestvast staal (SST) 150 in.-lbs. 300 in.-lbs.

B7M

momentwaarde

Definitieve
momentwaarde

Montagerichting inline-verschildruktransmitter

De drukpoort aan de lage kant (ref. atmosferische druk) op de inline-verschildruk­transmitter bevindt zich in de kraag van de transmitter, achter de behuizing. Het
ontluchtingstraject ligt tussen de behuizing en de sensor van de transmitter. (Zie

Afbeelding 6.)

Houd het ontluchtingstraject vrij van alle obstructies, inclusief maar niet beperkt tot verf, stof
en smeermiddel, door de transmitter zo te monteren dat de verontreiniging kan worden
afgevoerd.

Afbeelding 6. Drukpoort aan lage kant inline verschildruktransmitter

A. Drukpoort aan lage kant (ref. atmosferische druk)

7
