Beknopte installatiegids
Start
Einde
Stap 1: Monteer de transmitter
Stap 2: Bepaal of de behuizing gedraaid
moet worden
Stap 3: Sluit de bedrading aan en schakel
het apparaat in
Stap 4: Configureer de transmitter
Stap 5: Kalibreer de transmitter
Productcertificeringen
Product niet langer leverbaar'
00825-0111-4360, Rev BA
Juli 2009
Rosemount 1151
Rosemount 1151 Analoge Druktransmitter
www.rosemount.com
Beknopte installatiegids
BELANGRIJKE KENNISGEVING
WAARSCHUWING
00825-0111-4360, Rev BA
Rosemount 1151
© 2009 Rosemount Inc. Alle rechten voorbehouden. Alle merken eigendom van de merkhouder. Rosemount en het
Rosemount-logo zijn gedeponeerde handelsmerken van Rosemount Inc.
Emerson Process Management
Rosemount Division
8200 Market Boulevard
Chanhassen, MN 55317, VS
Tel.: (VS) (800) 999-9307
Tel.: (andere landen) +1 (952) 906-8888
Fax: +1 (952) 949-7001
Emerson Process Management
GmbH & Co. OHG
Argelsrieder Feld 3
82234 Wessling
Duitsland
Tel.: +49 (8153) 9390
Fax: +49 (8153) 939172
Deze installatiegids bevat elementaire richtlijnen voor Rosemount 1151-transmitters.
De gids bevat geen instructies voor configuratie, diagnostiek, onderhoud en probleemoplossing, noch voor explosieveilige, drukvaste of intrinsiek veilige (I.S.) installaties. Raadpleeg
de naslaghandleiding van de Rosemount 1151 (publicatienummer 00809-0100-4360) voor
nadere instructies. Deze handleiding is tevens in elektronische vorm beschikbaar op
www.emersonprocess.com/rosemount.
Emerson Process
Management bv
Postbus 212
2280 AE Rijswijk
Nederland
Tel.: (31) 70 413 66 66
Fax: (31) 70 390 68 15
E info.nl@emerson.com
www.emersonprocess.nl
Emerson Process Management
Asia Pacific Private Limited
1 Pandan Crescent
Singapore 128461
Tel.: +65 6777 8211
Fax: +65 6777 0947 / +65 6777 0743
Emerson Process
Management nv/sa
De Kleetlaan, 4
B-1831 Diegem
België
Tel.: (32) 2 716 7711
Fax: (32) 2 725 83 00
www.emersonprocess.be
Beijing Rosemount Far East
Instrument Co., Limited
No. 6 North Street,
Hepingli, Dong Cheng District
Peking 100013, China
Tel.: +86 (10) 6428 2233
Fax: +86 (10) 6422 8586
Juli 2009
Explosies kunnen ernstig of dodelijk letsel veroorzaken:
Bij installatie van deze transmitter in een explosiegevaarlijke omgeving dienen de gel-
dende plaatselijke, landelijke en internationale normen, voorschriften en procedures te
worden gevolgd. Raadpleeg het gedeelte over goedkeuringen in de naslaghandleiding
van de 1151 voor bepalingen in verband met veilige installatie.
• Verwijder bij een explosieveilige/drukvaste installatie de transmitterdeksels niet terwijl
er stroom staat op het apparaat.
Lekkage van het procesmedium kan leiden tot lichamelijk letsel of overlijden.
• Om proceslekken te voorkomen, mogen alleen O-ringen worden gebruikt die speciaal
zijn ontworpen om af te dichten in combinatie met de bijbehorende flensadapter.
Elektrische schokken kunnen ernstig of dodelijk letsel veroorzaken.
• Voorkom het aanraken van de draden en aansluitklemmen. De draden kunnen onder
hoge spanning staan, die elektrische schokken kan veroorzaken.
2
Beknopte installatiegids
Flow
Flow
Flow
00825-0111-4360, Rev BA
Juli 2009
STAP 1: MONTEER DE TRANSMITTER

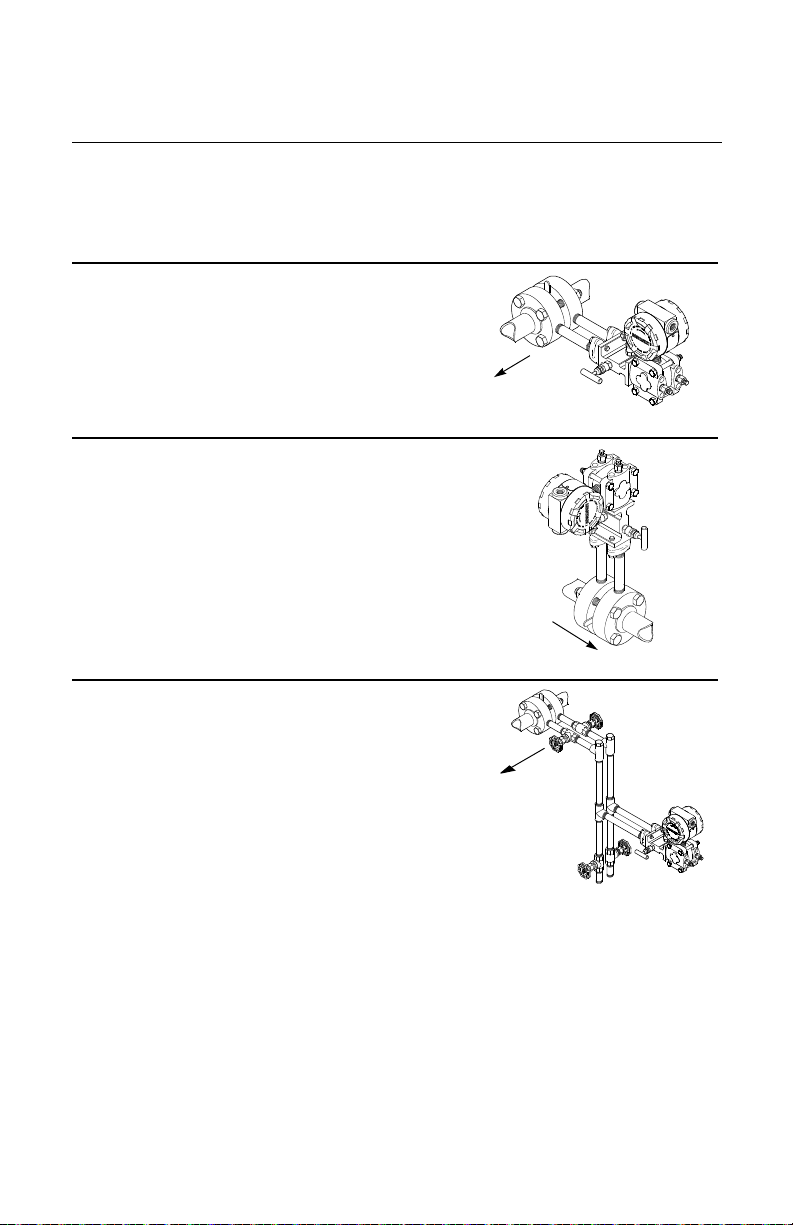

A. Toepassingen
Toepassingen voor vloeistofflow
1. Installeer poorten aan de zijkant van de leiding.
2. Monteer naast of onder de poorten.
Toepassingen voor gasflow
1. Installeer poorten in de boven- of zijkant van
de leiding.
2. Monteer naast of boven de poorten.
Rosemount 1151
Toepassingen voor stoomflow
1. Installeer poorten aan de zijkant van de leiding.
2. Monteer naast of onder de poorten.
3. Vul de impulsleidingen met water.
3
Beknopte installatiegids
VERVOLG STAP 1…
00825-0111-4360, Rev BA
Rosemount 1151
Juli 2009

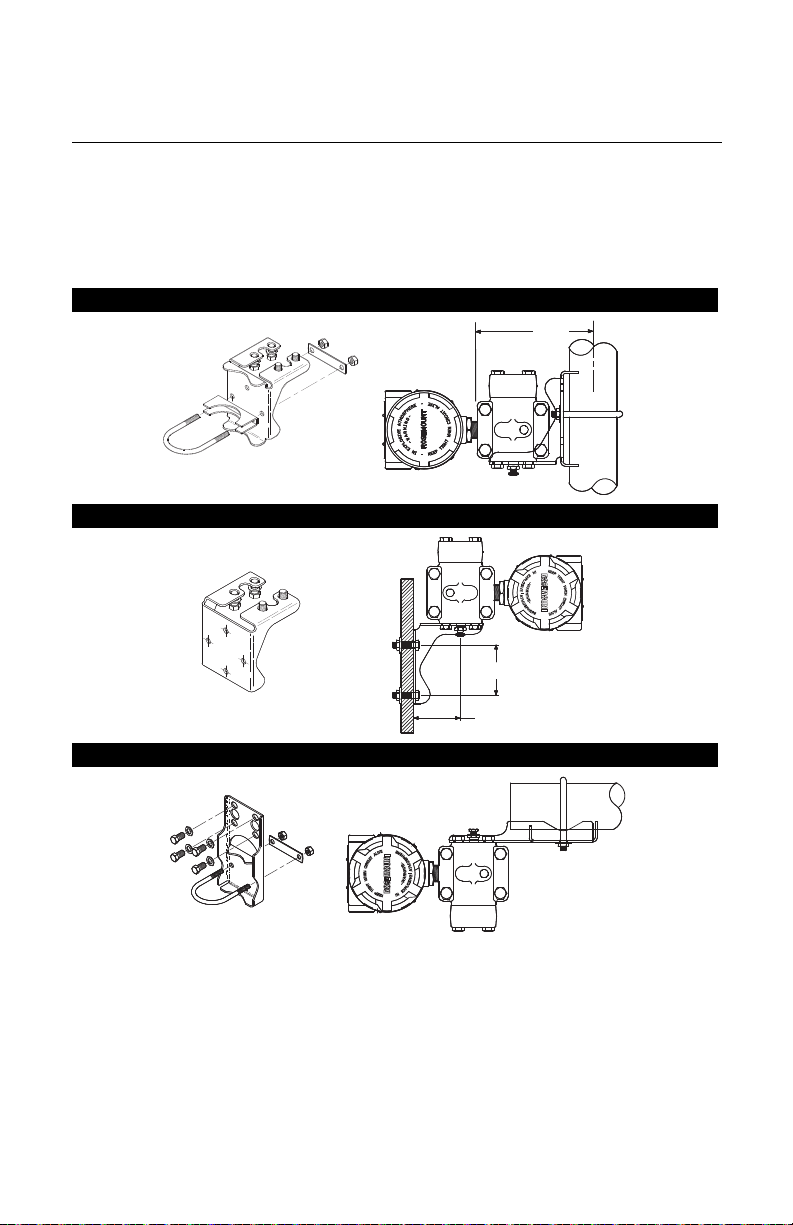

B. Optionele montagesteunen
Bij installatie van de transmitter op een van de optionele montagesteunen de steunbouten
aanhalen tot 0,9 N·m (125 in-lb).
Buismontage
Paneelmontage
Vlakke montage
(1) Paneelbouten worden niet met dit product meegeleverd.
(1)
4
Beknopte installatiegids
VERVOLG STAP 1…
WAARSCHUWING
Rosemount 3051S / 3051 / 2051 / 3001 / 3095
Rosemount 1151
Flensadapter
O-ring
Flensadapter
O-ring
PTFE-basis
Elastomeer
PTFE
Elastomeer
00825-0111-4360, Rev BA
Juli 2009
Rosemount 1151
C. O-ringen en flensadapters
Als de verkeerde O-ringen op de flensadapters worden aangebracht, kan lekkage van procesmedium
ontstaan, met mogelijk ernstig of dodelijk letsel als gevolg. De twee flensadapters zijn van elkaar te
onderscheiden aan de hand van hun unieke O-ringgroef. Gebruik uitsluitend de O-ring die bestemd is
voor de specifieke flensadapter, zoals hieronder afgebeeld.
Telkens als de flenzen of adapters worden verwijderd, dienen de O-ringen op het oog te
worden geïnspecteerd. Vervang de O-ringen als er tekenen van schade zijn, bijvoorbeeld
inkepingen of kerven. Bij vervanging van O-ringen moeten de flensbouten en uitlijningsschroeven na het aanbrengen opnieuw tot het juiste moment worden aangehaald, ter
compensatie van verschuivingen doordat de O-ring van PTFE nog geheel in de groeven
moet vallen.
5
Beknopte installatiegids
behuizingsborgmoer
00825-0111-4360, Rev BA
Rosemount 1151
Juli 2009

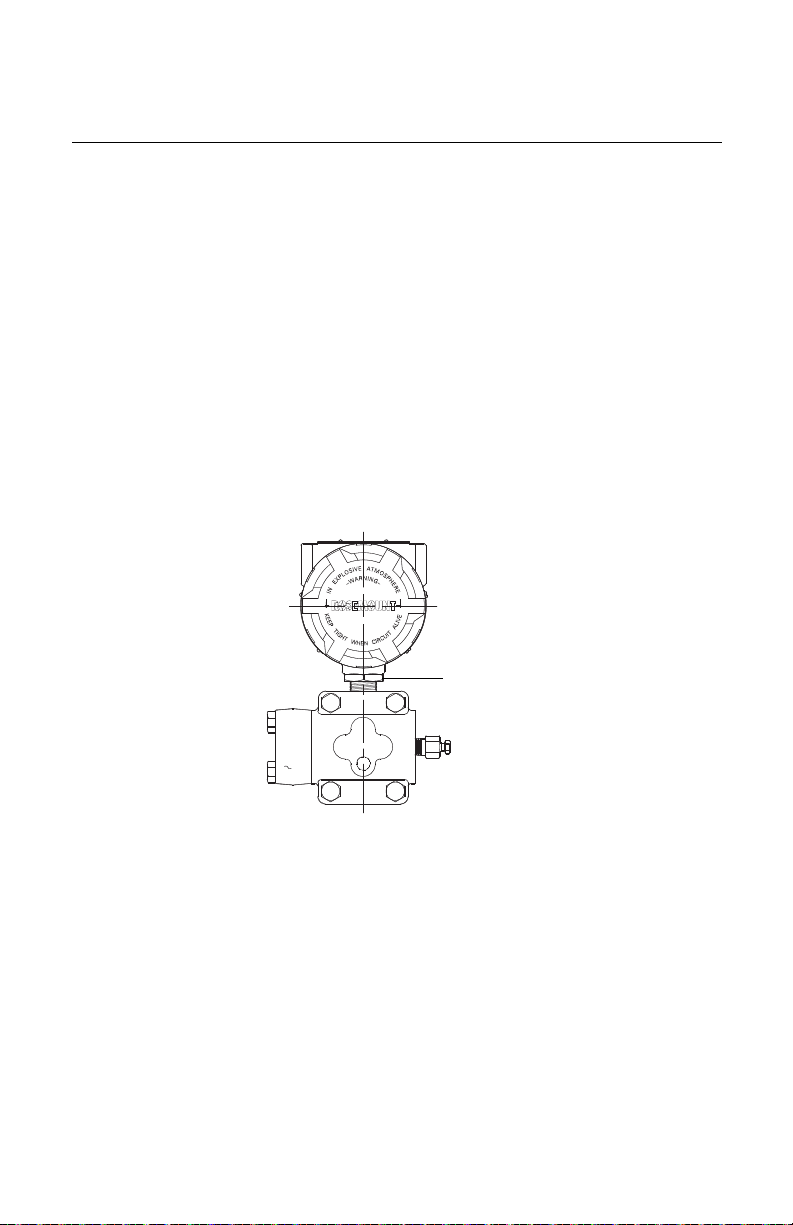

STAP 2: BEPAAL OF DE BEHUIZING GEDRAAID MOET WORDEN
Om de toegang te verbeteren of het optionele LCD-display beter te kunnen bekijken:
1. Draai de behuizingsborgmoer los.
2. Draai de behuizing rechtsom naar de gewenste stand – tot maximaal 90° vanaf de
beginstand. Als u te ver draait, wordt de transmitter beschadigd.
3. Draai als de gewenste stand bereikt is de behuizingsborgmoer aan.
4. Als u de gewenste stand niet kunt bereiken omdat de behuizing niet verder draait,
draai de behuizing dan linksom tot de gewenste stand bereikt is (maximaal 90° vanaf
de beginstand).
5. Haal de behuizingsborgmoer aan tot 420 in.-lb. Breng een afdichtingsmiddel
(Loctite 222 – draadborgmiddel voor kleine schroeven) aan op de schroefdraad om
te zorgen voor een waterdichte afdichting van de behuizing.
NB
Als u binnen de beperking van 90° de gewenste stand niet kunt bereiken, zal de transmitter
uit elkaar gehaald moeten worden. Raadpleeg de naslaghandleiding van Rosemount 1151
(publicatienummer 00809-0100-4360) voor nadere instructies.
6
