Anvisningar om trådlös kommunikation
Startsekvens
Smart Wireless Field Link och den trådlösa IO-enheten ska installeras och fungera
ordentligt innan batterimodulen installeras i de trådlösa fältenheterna. Trådlösa
enheter ska även slås på i ordningsföljd med början från den enhet som är
närmast Field Link-enheten. Detta leder till en enklare och snabbare
nätverksinstallation.
Monteringsplats
Denna Field Link-enhet bör monteras så att såväl värdsystemets nätverk (den
trådlösa IO-enheten) som den trådlösa fältenhetens nätverk är lätt åtkomliga.
Hitta en plats där Field Link-enheten har optimala trådlösa prestanda. Detta är
lämpligen 4,6 till 7,6 m (15 till 25 fot) över markytan eller 2 m (6 fot) ovanför
hinder eller större strukturer.

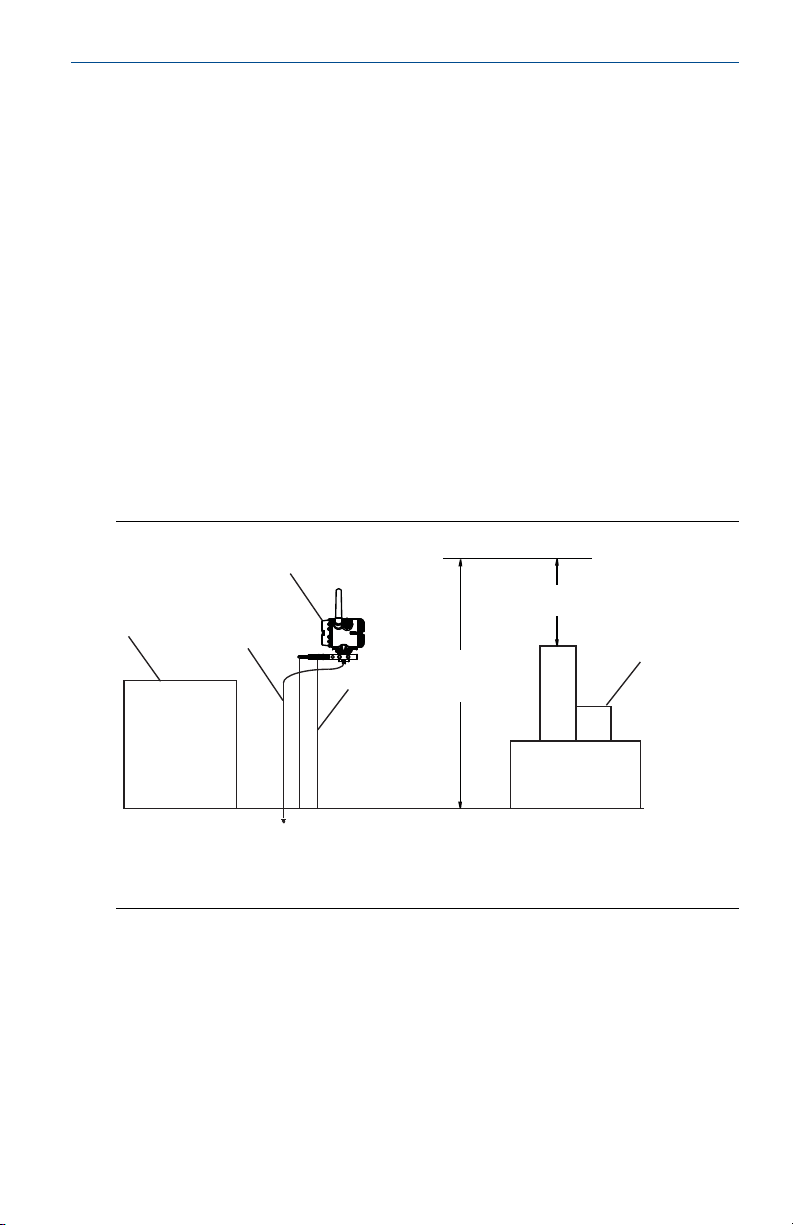

Figur 1. Monteringsplats
A. Kontrollrum
B. Jord
C. Field Link
D. Mast eller rör
E. Infrastruktur
3
Snabbstartsguide
A
A
Antennplacering
Antennen bör placeras vertikalt, antingen rakt upp eller rakt ner, och den bör
placeras minst ca 1 m (3 fot) från större strukturer, byggnader eller ledande ytor
för att möjliggöra god kommunikation med andra enheter.

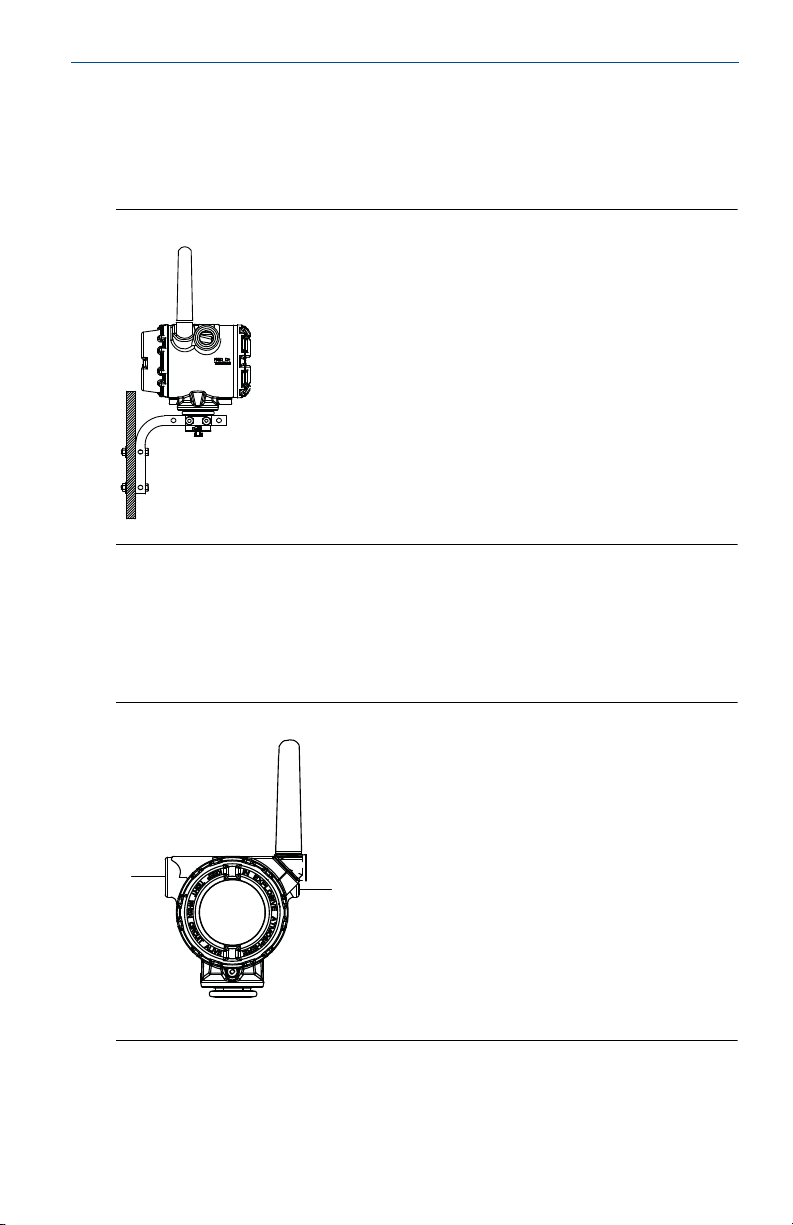

Figur 2. Antennplacering
Kabelplugg
Februari 2019
De temporära orangefärgade pluggarna ska ersättas med de medföljande
kabelpluggarna försedda med godkänt gängtätningsmedel.
Figur 3. Kabelpluggar
A. Kabelplugg
4
A
B
C
D
E
F
Februari 2019
Snabbstartsguide
Avsedd användning
Field Link-enheten måste användas tillsammans med en nätverkshanterare eller
nätverksgateway. Field Link-enheten fungerar då som en översättare mellan det
trådbundna nätverket och det eller de trådlösa fältnätverken.

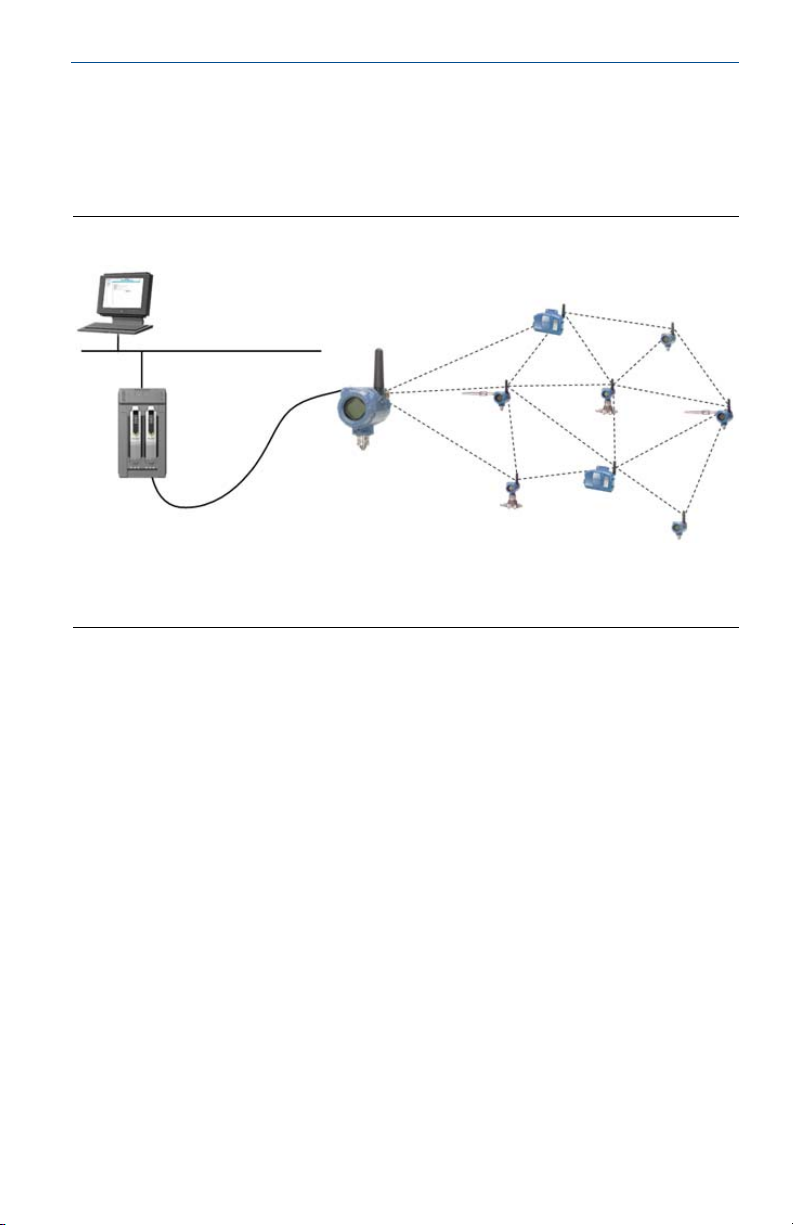

Figur 4. Exempel på systemarkitektur
A. Värdsystem
B. Kontrollnätverk
C. Nätverkshanterare
Steg 1. Fysisk installation
Rörmontering
1. Sätt den större av U-bultarna runt 2-tumsröret/-masten och för den genom
sadeln, det L-formade fästet och slutligen genom brickan.
2. Dra åt muttrarna på U-bulten med hjälp av en 1/2-tums (12,7 mm) hylsnyckel.
3. Sätt i den mindre U-bulten runt basen på Field Link-enheten och genom det
L-formade fä stet .
4. Dra åt muttrarna på U-bulten med hjälp av en
D. Field Link
E. Trådlöst fältnätverk
F. Trådlösa fältenheter
1
/2-tums (12,7 mm) hylsnyckel.
5
Snabbstartsguide
A
B
C
D
Figur 5. Montering
Inkoppling av matnings- och dataledningar
1. Demontera huskåpan märkt ”Field Terminals” (Fältanslutningar).
2. Anslut den positiva matningsledningen till matningens pluspol (+) och den
negativa matningsledning till minuspolen (—).
3. Anslut den positiva dataledningen till pol A (+) och den negativa
dataledningen till pol B (—).
4. Plugga igen och tillslut oanvända kabelingångar.
5. Sätt tillbaka huskåpan.
Februari 2019

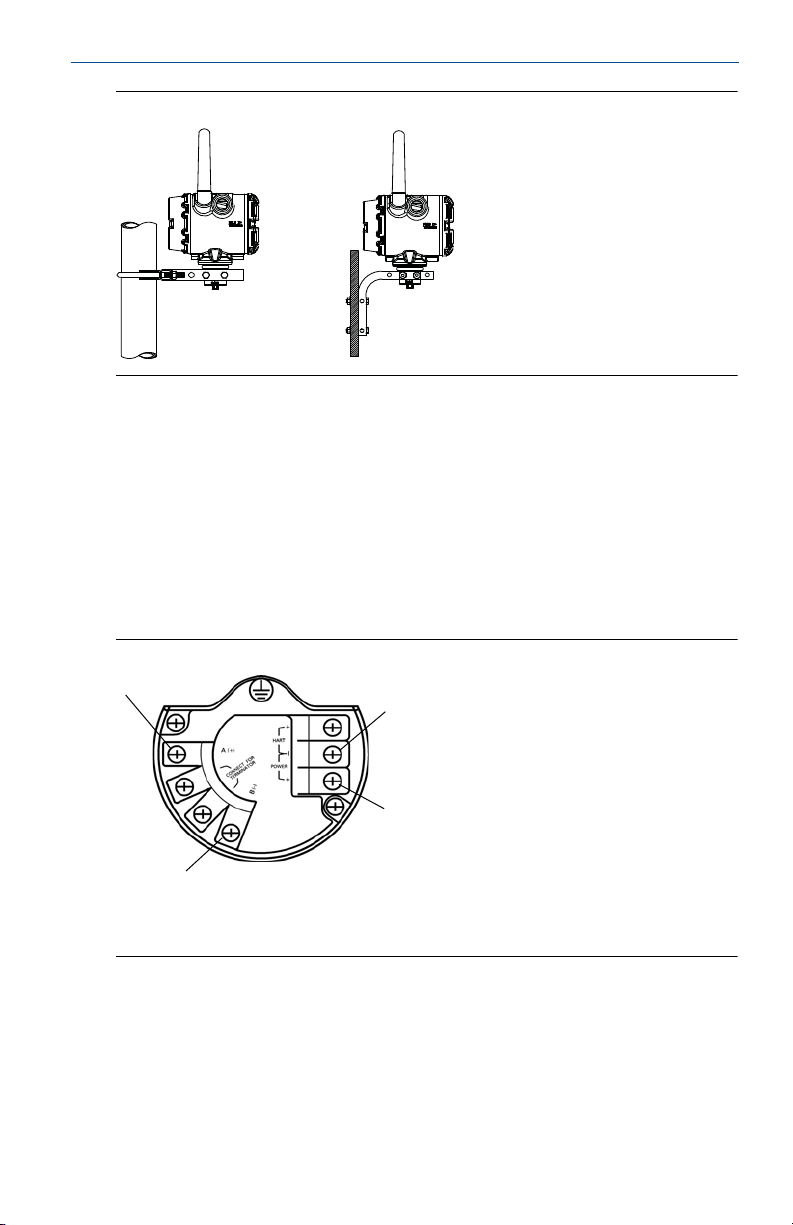

Figur 6. Anslutningsdiagram för Smart Wireless Field Link
A. Data A (+)
B. Data B (
—)
C. +10,5 till 30 VDC
D. Retur
Jordning
Field Link-skyddskåpan ska alltid jordas enligt lokala och nationella elnormer. Den
effektivaste metoden för jordning är en direkt jordkontakt med minimal
impedans. Jorda Field Link-enheten genom att ansluta den extern jordningen till
jord. Anslutningen bör vara på 1 Ω eller mindre.
6
