Snabbinstallationsguide
Star t
Slut
Steg 1: Plats och riktning
Steg 2: Borra hål i rör
Steg 3: Montering och kontroll av passning
Steg 4: Svetsa beslag
Steg 5: Sätt in Annubar
Steg 6: Montera transmittern
Produktintyg
00825-0112-4809, Rev DB
December 2009
Flänsad 485 Annubar
Rosemount 485 Annubar® flänsmontering
www.rosemount.com
Snabbinstallationsguide
VIKTIGT MEDDELANDE!
VARNING!
VAR FÖRSIKTIG!
00825-0112-4809, Rev DB
Flänsad 485 Annubar
© 2009 Rosemount Inc. Med ensamrätt. Alla varumärken tillhör respektive ägare. Rosemount och Rosemounts logotyp är
registrerade varumärken som tillhör Rosemount Inc.
Rosemount Inc.
8200 Market Boulevard
Chanhassen, MN, USA 55317
Tel: (inom USA) 800-999-9307
Tel: (internationellt) +1-952-906-8888
Fax: +1-952-949-7001
Emerson Process Management
Asia Pacific Private Limited
1 Pandan Crescent
Singapore 128461
Tel: +65-6777 8211
Fax: +65-6777 0947 / +65-6777 0743
Denna installationsguide innehåller grundläggande anvisningar om Rosemount 485
Annubar. Den ger inte instruktioner för konfiguration, diagnostik, underhåll, service,
felsökning, explosionssäkra, flamsäkra eller egensäkra (I.S.) installationer. Se referenshandboken för 485 Annubar (dokumentnummer 00809-0100-4810) för ytterligare instruktioner. Denna handbok finns också i elektroniskt format på www.rosemount.com.
Se följande snabbinstallationsguide för information om konfiguration och intyg om användning i farliga miljöer om 485 Annubar beställdes monterad på en Rosemount 3051S-transmitter. Rosemount 3051S-seriens trycktransmitter (dokumentnummer 00825-0100-4801).
Emerson Process
Management AB
Box 1053
S-65115 Karlstad
Sverige
Tel: +46 (54) 17 27 00
Fax: +46 (54) 21 28 04
Beijing Rosemount Far East
Instrument Co., Limited
No. 6 North Street
Hepingli, Dong Cheng-distriktet
Peking 100013, Kina
Tel: +86-10-6428 2233
Fax: +86-10-6422 8586
Emerson Process Management
GmbH & Co. OHG
Argelsrieder Feld 3
82234 Wessling
Tyskland
Tel: +49-8153-9390
Fax: +49-8153-939172
December 2009
Se följande snabbinstallationsguide för information om konfiguration och intyg
om användning i farliga miljöer om 485 Annubar beställdes monterad på en
Rosemount 3095-transmitter. Rosemount 3095 (dokumentnummer 00825-0100-4716).
Processläckor kan orsaka skada eller resultera i dödsfall. För att undvika processläckor,
använd endast packningar avsedda för tätning med motsvarande fläns och O-ringar för
att täta processanslutningar. Flödesmedium kan göra att 485 Annubar-monteringen
hettas upp, vilket i sin tur kan resultera i brännskador.
Om en rör-/kanalvägg är tunnare än 3,2 mm (0,125 in.) ska yttersta försiktighet iakttas när
sensorn installeras. Tunna väggar kan deformeras under svetsning, installation eller av
vikten av en utskjutande flödesmätare. Dessa installationer kan kräva ett monterat utloppseller sadelflödesmätarstöd eller externt flödesmätarstöd. Kontakta fabriken om hjälp.
2
Snabbinstallationsguide
Transmitter
Sensorfläns
Coplanar-fläns med
dräneringsventiler
O-ringar (2)
485 Annubar-sensor
Fläns för processanslutning
Direktmonterad
transmitterkoppling
med ventiler
Pinnbultar
Packning
Muttrar
Stöd på motsatt sida
Transmitter och hus visas för
tydligare bild – levereras
endast på beställning.
00825-0112-4809, Rev DB
December 2009

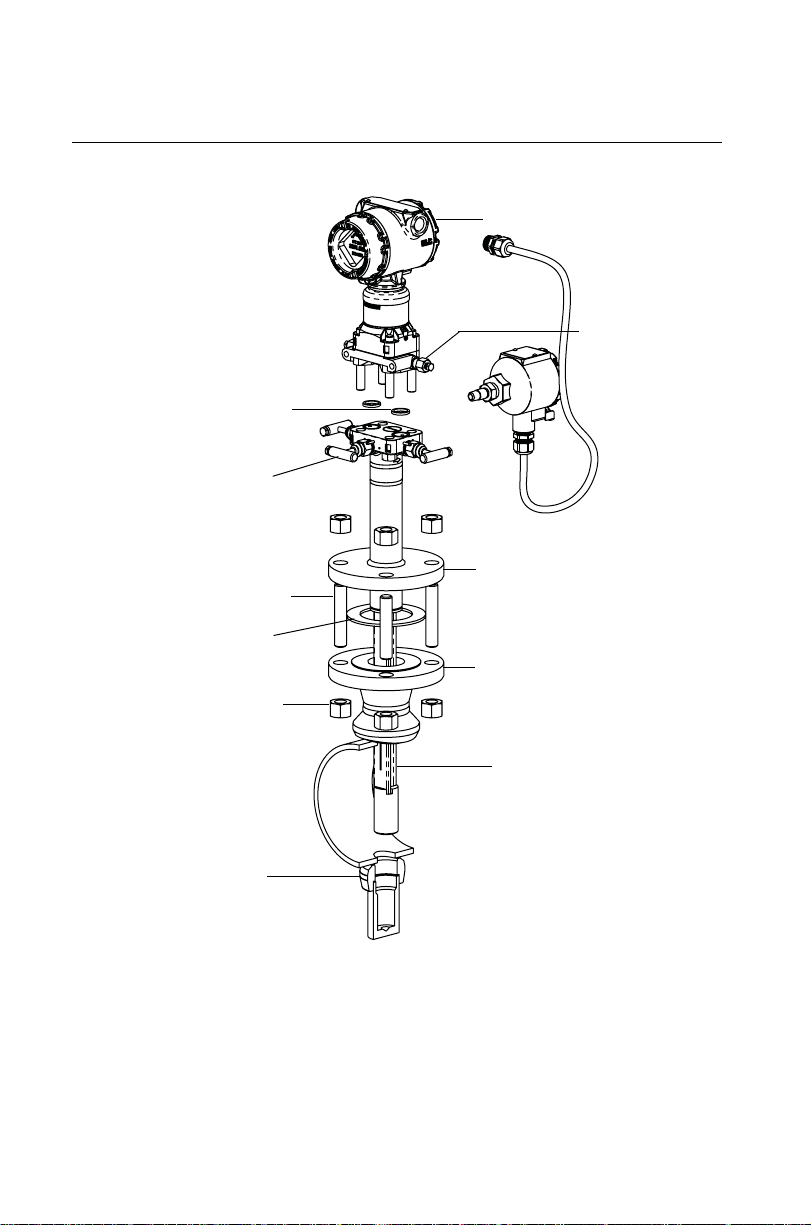

485 Annubar flänsmontering, sprängskiss
Flänsad 485 Annubar
OBS!
Använd en lämplig rörförseglingsmassa klassad för applikationens temperatur på alla
gängade kopplingar.
3
Snabbinstallationsguide
00825-0112-4809, Rev DB
Flänsad 485 Annubar
December 2009
STEG 1: PLATS OCH RIKTNING
Rätt riktning och kraven på raksträcka måste uppfyllas för korrekta och repeterbara
flödesmätningar. Se Tabell 1 för minsta raksträcka i rördiametrar från störningar uppströms.

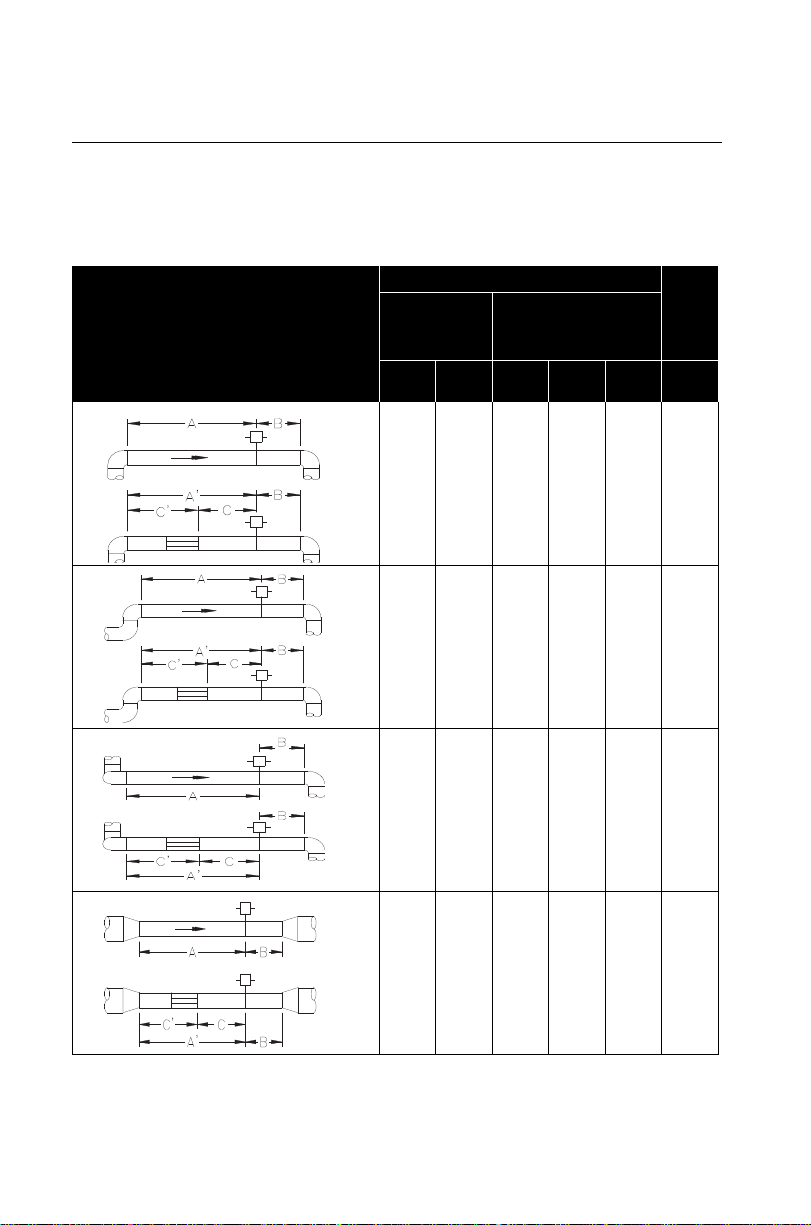

Tabell 1. Krav på raksträcka
Uppströmsdimensioner
Utan
flödesriktare
I
Utanför
plan A
plan A
1
8
10
–
–
2
11
16
–
–
3
23
28
–
–
Med
flödesriktare
A’ C C’ B
–
–
–
8
4
4
–
–
–
8
4
4
–
–
–
8
4
4
Nedströms-
dimensioner
4
4
4
4
4
4
4
12
12
–
–
–
–
4
–
8
4
4
4
4
Snabbinstallationsguide
STEG 1 (FORTS.)
±3°
±3°
±3°
00825-0112-4809, Rev DB
December 2009
Flänsad 485 Annubar
Uppströmsdimensioner
Utan
flödesriktare
I
Utanför
plan A
plan A
5
18
18
–
–
6
30
30
–
–
Med
flödesriktare
A’ C C’ B
–
–
–
8
4
4
–
–
–
8
4
4
OBS!
• Kontakta tillverkaren för instruktioner angående användning i kvadratiska och
rektangulära ledningar.
• ”I plan A” betyder att sensorn är i samma plan som rörböjen. ”Utanför plan A” betyder
att sensorn står i rät vinkel mot rörböjens plan.
• Om inte lämpliga raksträckor finns tillgängliga, placera monteringen så att 80 % av
sträckan är uppströms och 20 % är nedströms.
• Använd flödesriktare för att minska den erforderliga raksträckans längd.
• Rad 6 i Tabell 1 gäller för sluss-, kul-, kik- och andra strypventiler som är delvis
öppna, såväl som reglerventiler.
Avvikande inriktning
Installationen av 485 Annubar tillåter en avvikande inriktning på 3°.
Figur 1. Avvikande inriktning
Nedströms-
4
4
4
4
dimensioner
5
