Denna handledning innehåller grundläggande anvisningar om Rosemount
2051HT-transmittrar. Den innehåller inga anvisningar om konfiguration,
diagnostik, underhåll, service, felsökning eller explosions-, flam- eller
egensäkra installationer.
Varning - risk för personskada
De produkter som beskrivs i detta dokument är INTE avsedda för
kärnenergiklassade tillämpningar. Användning av icke kärnenergiklassade
produkter i tillämpningar som kräver kärnenergiklassad maskinutrustning
eller produkter kan ge upphov till felaktiga mätningar. Kontakta den lokala
försäljningsrepresentanten för Emerson för information om
kärnenergiklassade produkter.
Snabbstartsguide3
SnabbstartsguideNovember 2019
Varning - risk för maskinskada
Explosioner kan orsaka dödsfall eller allvarlig personskada.
Installation av denna transmitter i explosionsfarlig miljö måste ske i enlighet
med tillämpliga lokala, nationella och internationella standarder, normer
samt vedertagen praxis. Se avsnittet med typgodkännande i denna handbok
för begränsningar som associeras med säker
• Innan en fältkommunikator ansluts i explosionsfarlig miljö ska du se till
att instrumenten i kretsen har installerats i enlighet med egensäkra eller
gnistfria kopplingsmetoder.
• Avlägsna inte transmitterkåporna i explosions- eller flamhärdiga
installationer när instrumentet är strömsatt.
Processläckor kan orsaka skada eller resultera i dödsfall.
• Installera och dra åt processanslutningar innan tryckmatning ansluts.
• Försök inte lossa eller ta bort flänsbultar medan transmittern är i drift.
Elstötar kan resultera i dödsfall eller allvarlig personskada.
• Undvik kontakt med ledningar och anslutningar. Högspänning i
elledningar kan orsaka elektriska stötar.
• Innan en fältkommunikator ansluts i explosionsfarlig miljö ska du se till
att instrumenten i kretsen har installerats i enlighet med inbyggda eller
gnistfria kopplingsmetoder.
• Avlägsna inte transmitterkåporna i explosions- eller flamhärdiga
installationer när instrumentet är strömsatt.
Processläckor kan orsaka skada eller resultera i dödsfall.
• Installera och dra åt processanslutningar innan tryckmatning ansluts.
Fysisk åtkomst
• Obehörig personal kan åstadkomma betydande skador på och/eller
felkonfigurering av slutanvändarens utrustning. Detta kan ske avsiktligt
eller oavsiktligt och skydd måste inrättas.
• Fysisk säkerhet utgör en viktig del av samtliga säkerhetsprogram och är
nödvändigt för att skydda ditt system. Begränsa fysiskt åtkomst för icke
behörig personal för att skydda slutanvändarens tillgångar. Detta gäller
för alla system som används inom anläggningen.
4Rosemount 2051HT
November 2019Snabbstartsguide
Varning - risk för maskinskada
Ersättningsutrustning eller reservdelar ej godkända av Emerson för
användning som reservdelar kan minska transmitterns tryckkvarhållande
egenskaper och kan göra instrumentet farligt.
• Använd endast bultar som levereras eller säljs av Emerson som
reservdelar.
Felaktig montering av grenrör till en traditionell fläns kan skada
sensormodulen.
För säker montering av grenrör vid traditionell fläns måste bultarna bryta
bakre planet på flänsbanan (dvs. bulthålet), men får inte komma i kontakt
med sensormodulhuset.
Fysisk åtkomst
• Obehörig personal kan åstadkomma betydande skador på och/eller
felkonfigurering av slutanvändarens utrustning. Detta kan ske avsiktligt
eller oavsiktligt och skydd måste inrättas.
• Fysisk säkerhet utgör en viktig del av samtliga säkerhetsprogram och är
nödvändigt för att skydda ditt system. Begränsa fysiskt åtkomst för icke
behörig personal för att skydda slutanvändarens tillgångar. Detta gäller
för alla system som används inom anläggningen.
Snabbstartsguide5
SnabbstartsguideNovember 2019
2Systemförberedelser
2.1Kontrollera att du har rätt enhetsdrivrutin
• Kontrollera att du har den senaste enhetsdrivrutinen (DD/DTM™)
installerad på systemen, så att kommunikationen fungerar utan
problem.
• Hämta den senaste drivrutinen på Emerson.com eller
FieldCommGroup.org.
2.1.1Enhetsversioner och drivrutiner
Tabell 2-1 innehåller all information du behöver för att vara säker på att du
har rätt enhetsdrivrutin och dokumentation för enheten.
Tabell 2-1. Enhetsversioner och filer för FOUNDATION-fältbuss
Enhetsversion
för
2AllaDD4: DD-vers. 1 FieldComm-
(1) FOUNDATION-fältbussen kan avläsas med hjälp av ett FOUNDATION-fältbusskompatibelt
(2) Filnamn för enhetsdrivrutiner baseras på enhets- och DD-versionen. För att komma åt
VärdEnhetsdrivrutin
(1)
AllaDD5: DD-vers. 1 FieldComm-
Emerson AMS Device Ma-
Emerson AMS Device Ma-
Emerson Fältkommunika-
konfigurationsverktyg.
funktionerna måste rätt drivrutin installeras på styr- och tillgångshanteringsvärdarna och
på konfigurationsverktygen.
(2)
(DD)
nager V 10.5 eller högre: DDvers. 2
nager V 8 till
10.5: DD-vers. 1
tor: DD-vers. 2
Tillgänglig från Enhetsdrivrutin
(DTM)
Emerson.comReferenshand-
Group.org
Group.org
Emerson.com
Emerson.com
Smidig uppgraderingsfunktion
Handbokens
dokumentnummer
bok till Rose-
mount 2051
trycktransmitter
eller senare
6Rosemount 2051HT
Start
Mount the
transmitter
Commissioning
tag
Done
Zero trim the
transmitter
Configuration
Grounding, wiring,
and power up
Set switches and
software write lock
Locate device
November 2019Snabbstartsguide
3Installation av transmittern
Figur 3-1. Flödesschema vid installation
3.1Montera transmittern
Justera transmittern åt önskat håll före montering. Transmittern får inte
vara fastmonterad eller ha klämts på plats när transmitterns riktning ändras.
3.1.1Kabelanslutningens riktning
Installationen av en Rosemount 2051HT bör utföras så att kabelingången är
vänd nedåt mot marken för att maximera dräneringsmöjligheten vid
rengöring.
3.1.2Miljötätning för huset
Gängtätningstejp eller -massa (PTFE) krävs på hangängor i kabelröret för att
tätningen ska vara vatten-/dammtät och uppfylla kraven i NEMA® typ 4X,
IP66, IP68 och IP69K. Kontakta fabriken om andra typer av intrångsskydd
krävs.
För M20-gängor ska kabelrörspluggar monteras så att gängan är fullständigt
i ingrepp eller tills mekaniskt motstånd möts.
Anm
IP69K- märkningen finns endast på enheter med ett SST-hus och tillvalskod
V9 i modellsträngen.
Anm
För aluminiumhöljen som beställts med M20-kabelanslutning har skickade
transmittrar NPT-trådar som bearbetas i huset och en NPT till M20gängadapter tillhandahålls. Följ bestämmelser för miljöförsegling ovan vid
Snabbstartsguide7
installation av gängadaptern.
A
SnabbstartsguideNovember 2019
3.1.3Inriktning av integrerad övertryckstransmitter
Lågsidans tryckport (lufttrycksreferens) på den ledningsmonterade
övertryckstransmittern sitter i halsen på transmittern, via ett skyddat
ventilationshål (se Figur 3-2).
Håll dräneringsvägen fri från hinder – däribland färgflagor, dammpartiklar
och smörjrester – genom att montera transmittern så att processmedia kan
dräneras. Rekommenderade installationer har en kabelanslutning mot
marken så att portventilen pekar parallellt mot marken.
Figur 3-2. Ledningsmonterad övertrycksmätare för tryckport på
lågsidan
AluminiumPolerat rostfritt stål (316)
A. Tryckport på lågsidan (lufttrycksreferens)
3.1.4Fastspänning
När klämman installeras ska rekommenderade momentdragningsvärden
från packningstillverkaren följas.
Anm
För att bibehålla transmitterns prestanda bör inte en 1,5 Tri-Clamp® klämma dras åt hårdare än 50 in-lb för tryckintervall under 20 psi.
3.2
8Rosemount 2051HT
Driftsättningsskylt (papper)
För att identifiera vilken enhet som befinner sig var använder du den
löstagbara skylt som medföljer transmittern. Se till att den fysiska
enhetsetiketten fylls i ordentligt på båda ställena (fältet ”PD Tag”) på den
löstagbara driftsättningsbrickan och att den nedre delen rivs av för
respektive transmitter.
November 2019Snabbstartsguide
Anm
Den enhetsbeskrivning som laddas i värdsystemet måste ha samma
versionsnummer som denna enhet.
Figur 3-3. Driftsättningsbricka
A. Enhetsversion
Anm
Den enhetsbeskrivning som laddas i värdsystemet måste ha samma
versionsnummer som denna enhet. Du kan hämta enhetsbeskrivningen på
värdsystemets webbplats eller Emerson.com/Rosemount genom att välja
Download Device Drivers (Hämta enhetsdrivrutiner) under Product Quick
Links (Snabblänkar för produkter). Du kan också besöka Fieldbus.org och välja
End User Resources (Resurser för slutanvändare).
3.3
Snabbstartsguide9
Ställa in säkerhetsbrytaren
Innan du börjar
Konfigurera simulerings- och säkerhetsbrytarna före installation, som Figur
3-4visar.
• Simuleringsbrytaren aktiverar eller inaktiverar simulerade varningar och
simulerade statusar och värden för AI-blocket. Standardläget för
simuleringsbrytaren är aktiverad.
• Säkerhetsbrytaren möjliggör (öppet hänglås) eller förhindrar (låst
hänglås) konfiguration av transmittern.
• Som standard är säkerhetsbrytaren frånslagen (öppet hänglås).
• Säkerhetsbrytaren kan aktiveras eller inaktiveras i programvaran.
Följ anvisningarna nedan för att ändra brytarkonfigurationen:
A
B
SnabbstartsguideNovember 2019
Arbetsordning
1. Säkra kretsen och koppla från matningen om transmittern är
installerad.
2. Avlägsna husskyddet på motsatta sidan av fältanslutningarna.
Avlägsna inte instrumentkåpan i explosionsfarliga miljöer när kretsen
är spänningsförande.
3. Ställ säkerhets- och simuleringsbrytarna i önskat läge.
4. Sätt tillbaka transmitterns husskydd. Skyddet ska dras åt tills det inte
finns något mellanrum mellan skyddet och huset för att kraven för
explosionssäkerhet ska uppfyllas.
3.4Ställa in simuleringsbrytaren
Simuleringsbrytaren sitter på elektroniken. Den används tillsammans med
transmitterns simuleringsprogramvara för att simulera processvariabler och/
eller varningar och larm. För att simulera variabler och/eller varningar och
larm måste simuleringsbrytaren sättas i aktivt läge och programvaran
aktiveras via värden. För att inaktivera simulering måste brytaren vara i
inaktivt läge eller så måste programvarans simuleringsparameter inaktiveras
via värden.

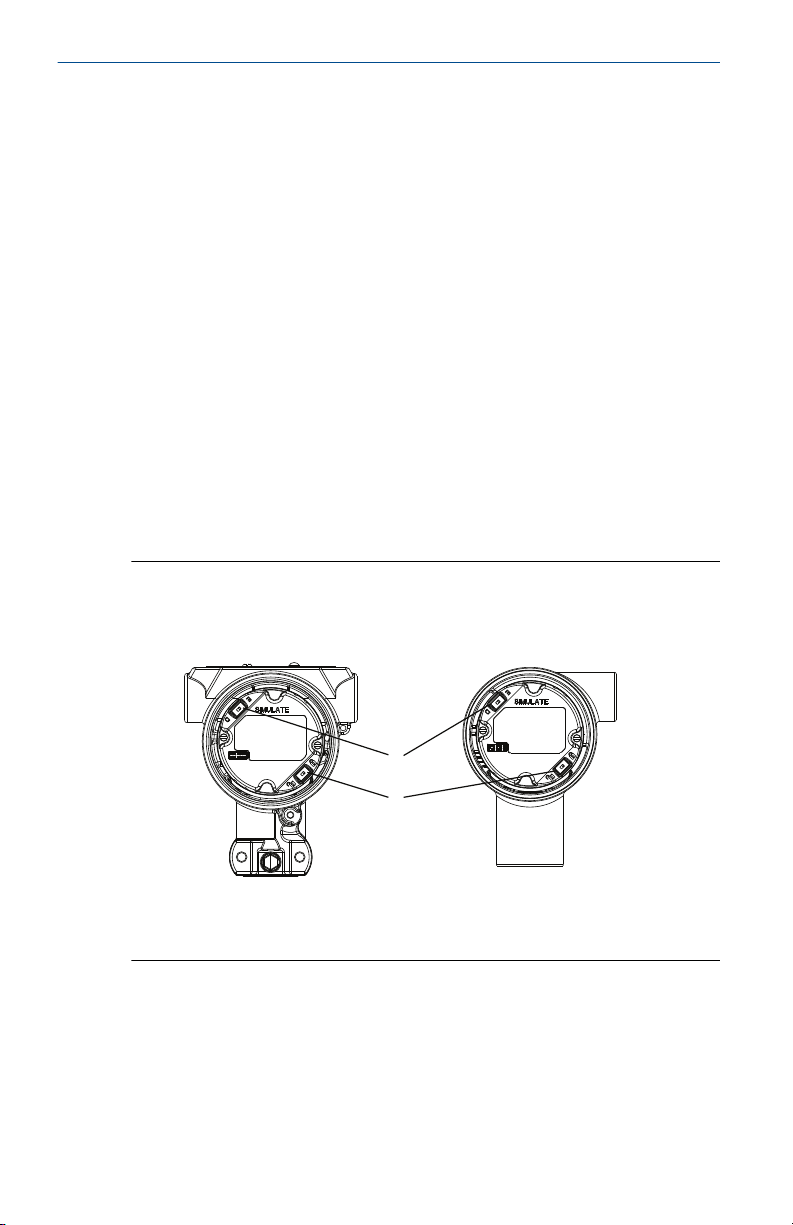

Figur 3-4. Transmitterns elektronikkort
AluminiumPolerat rostfritt stål (316)
A. Simuleringsbrytare
B. Security Switch (Säkerhetsbrytare)
10Rosemount 2051HT
November 2019Snabbstartsguide
3.5Inkoppling och start
Använd koppartråd med tillräcklig area för att se till att spänningen inte
faller under 9 VDC vid transmitterns matningsterminaler.
Matningsspänningen kan variera, i synnerhet vid onormala förhållanden som
batteridrift. Minst 12 VDC vid normala driftsförhållanden rekommenderas.
En partvinnad kabel (typ A) rekommenderas.
Följ anvisningarna nedan för att koppla in transmittern:
Arbetsordning
1. För att strömsätta transmittern ska du ansluta matningskablarna till
terminalerna enligt dekalen på anslutningsblocket.
Anm
Matningsanslutningarna på Rosemount 2051 är polaritetsokänsliga,
vilket betyder att den elektriska polariteten i matningskablarna inte
har någon betydelse när de kopplas till matningsanslutningarna. Om
polaritetskänsliga enheter ansluts till segmentet ska
terminalpolariteten följas. När du ansluter till skruvterminalerna bör
krimpkontaktelement användas.
2. Se till terminalblockskruven ligger an ordentligt mot brickan. Vid
användning av en direktinkopplingsmetod lindar du kabeln medurs
så att den sitter på plats när terminalblockets skruv dras åt. Ingen
ytterligare matning behövs.
Anm
Användning av stift eller hylstrådsklämma rekommenderas inte
eftersom det ökar risken för att anslutningen lossnar med tiden eller
på grund av vibrationer.
3. Se till att jordningen är korrekt. Det är viktigt att instrumentets
kabelskärm är:
4. Ordentligt tillklippt och isolerad så att den inte vidrör
transmitterhuset.
5. Ansluten till nästa avskärmning om kabeln dras genom ett
kopplingsutrymme.
6. Ansluten till god jord vid matningsänden.
7. Om transientskydd behövs, se avsnittet Signaljordkabel för
anvisningar om jordning.
8. Plugga igen och försegla oanvända kabelanslutningar.
9. Sätt tillbaka transmitterkåporna. Kåpan bör dras åt tills inget glapp
finns mellan kåpan och huset.
10. Kåporna ska endast kunna lossas eller avlägsnas med hjälp av ett
verktyg som uppfyller gällande krav på normala platser.
Snabbstartsguide11
Loading...
+ 25 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
