Page 1
Skrócona instrukcja uruchomienia
00825-0114-4841, wersja BA
Jednostka sterująca Rosemount serii 3490 4–20 mA + HART
Skrócona instrukcja instalacji
Kwiecień 2014
Page 2
Skrócona instrukcja uruchomienia
OSTRZEŻENIE
www
Numer dokumentu
Kwiecień 2014
Nieprzestrzeganie poniższych wskazówek instalacyjnych może spowodować śmierć lub poważne obrażenia ciała pracowników obsługi
Jednostki sterującej Rosemount serii 3490 („jednostka sterująca”) nie wolno instalować
w obszarze zagrożonym. Jednostka sterująca może być podłączona do przetworników zainstalowanych w obszarze zagrożonym.
Jednostka sterująca może być wykorzystywana wyłącznie w sposób określony
w niniejszej instrukcji i instrukcji obsługi. Szczegółowe informacje zawiera instrukcja obsługi jednostki sterującej Rosemount serii 3490 (numer dokumentu 00809-0100-4841) i instrukcja bezpieczeństwa jednostki sterującej Rosemount serii 3490 (numer dokumentu 00825-0200-4841).
Jednostka sterująca może być instalowana, podłączana, przygotowywana do eksploatacji,
obsługiwana i konserwowana tylko przez odpowiednio przeszkolonych pracowników, przy zachowaniu właściwych norm narodowych i zakładowych.
Porażenie prądem elektrycznym może być przyczyną poważnych obrażeń ciała lub śmierci
Przed zdjęciem pokrywy przyłączy elektrycznych i wykonaniem podłączeń elektrycznych
należy upewnić się, że jednostka sterująca nie jest zasilana.
Jeśli jednostka sterująca jest zainstalowana w pobliżu obwodów wysokiego napięcia
inastąpi uszkodzenie instalacji lub okablowanie jest nieprawidłowe, na przewodach i zaciskach może być obecne wysokie napięcie.
Szczegółowe informacje można znaleźć w dokumencie
o podanym numerze znajdującym się na dołączonej płycie CD-ROM lub na stronie .
Do odczytania zawartości dokumentu potrzebne jest
urządzenie elektroniczne z zainstalowanym programem Adobe Acrobat.
Narzędzia konieczne do instalacji
Standardowe narzędzia, takie jak wkrętaki i obcinacze/ściągacze izolacji z przewodów.
Spis treści
Instalacja: Jednostka do montażu naściennego (IP65) . . . . . . . . . . . . . . . . . . . . . . . . strona 3
Instalacja: Jednostka sterująca do montażu naściennego (NEMA 4X) . . . . . . . . . . . . strona 7
Instalacja: Jednostka sterująca do montażu panelowego . . . . . . . . . . . . . . . . . . . . . strona 11
2
Domyślna konfiguracja jednostki sterującej przy dostawie
od producenta.
Włączyć/wyłączyć zasilanie tylko jednostki sterującej.
Page 3
Kwiecień 2014
Dla zagwarantowania bezpieczeństwa, ściana lub inna konstrukcja montażowa musi wytrzymać obciążenie cztery razy masa jednostki: 1,4 kg (zasilanie
sieciowe) lub 1,0 kg (zasilanie DC)
Skrzynka i elementy
do montażu naściennego
nie wchodzą w skład dostawy
Opcja 2
213 (8.4)
185 (7.3)
Pozostawić 165 (6.5) do
okablowania
147,5 (5.8)
Uwaga: Wymiary w milimetrach (calach), jeśli nie podano inaczej.
24,5 (0.96)
17,5 (0.69)
85 (3.3)
Maks.
Opcja 1
198 (7.8)
Ø5 mm
Ø5 mm
Ø5 mm
Gniazdo do pobierania zapisanych danych (tylko 3493)
Wycięcie pasujące
do opcji 2
Wycięcie pasujące
do opcji 1
Skrócona instrukcja uruchomienia
Instalacja: Jednostka do montażu naściennego (IP65)
Uwaga
Jednostka sterująca może być instalowana tylko w obszarze niezagrożonym
(lokalizacja bezpieczna), lecz może być podłączona do przetworników zainstalowanych w obszarach zagrożonych (klasyfikowanych).
Montaż jednostki sterującej (IP65)
Jednostka sterująca do montażu naściennego (obudowa IP65) może być
instalowana w pomieszczeniach zamkniętych lub w warunkach polowych, lecz wymaga wówczas ochrony przed bezpośrednim działaniem promieni słonecznych, zalaniem i opadami.
3
Page 4
Skrócona instrukcja uruchomienia
Wyłączyć zasilanie jednostki sterującej
3491/2
3493
Zdjąć wszystkie dodatkowe pokrywy, jeśli są zainstalowane
Nie demontować zainstalowanego gniazda RS232
Wykręcić dwie śruby pokrywy przyłączy elektrycznych
Dławiki kablowe (dostarczane)
Zaślepki (dostarczane)
Kwiecień 2014
Wykonanie podłączeń elektrycznych
Dławiki kablowe i zaślepki przy montażu naściennym (skrzynka IP65)
1. Zdjąć pokrywę przyłączy elektrycznych
2. Zainstalować dławiki kablowe (dostarczane) w wykorzystywanych przepustach kablowych
3. Zainstalować zaślepki (dostarczane) w niewykorzystanych przepustach kablowych
4
Page 5
Kwiecień 2014

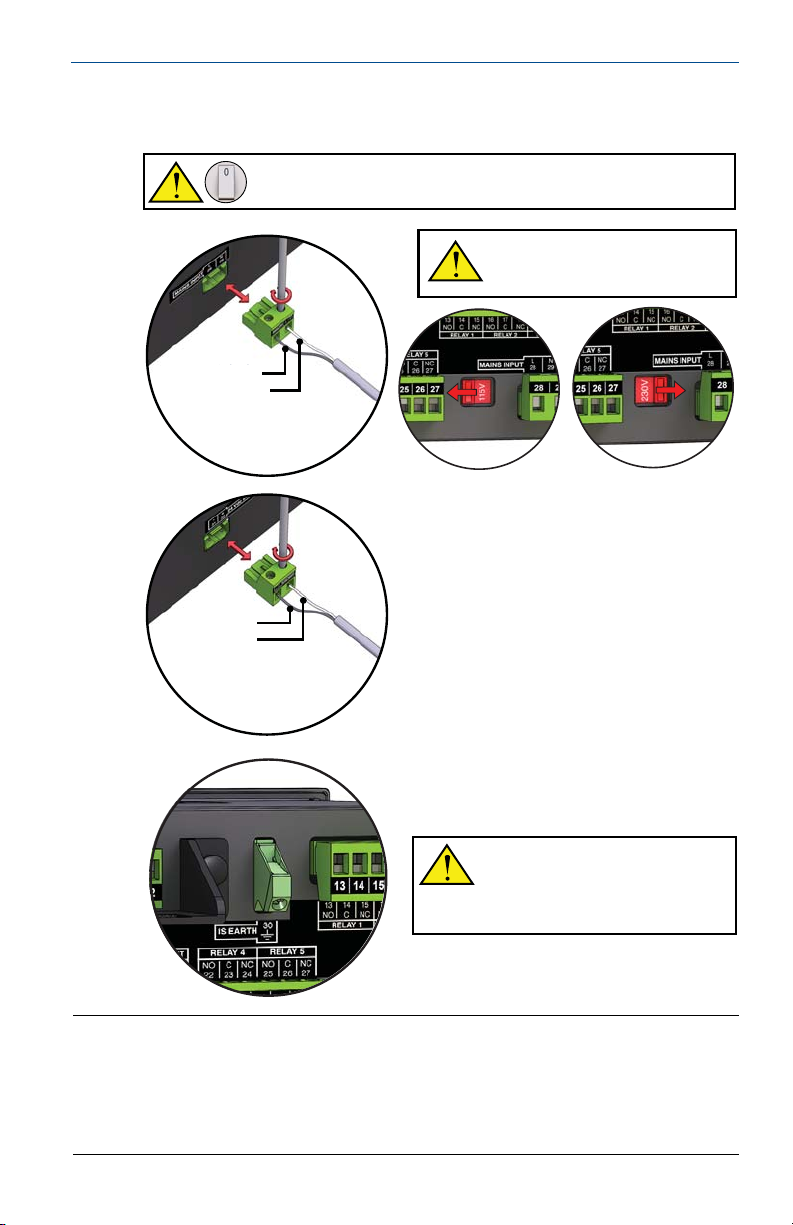

28: L (Black) 29: N (White) 30: IS Earth
Przy wykonywaniu tych podłączeń, zasilanie musi być wyłączone
Zasilanie
Wejście
W jednostkach zasilanych z sieci:
W jednostkach zasilanych 24 Vdc:
24 Vdc
Wejście
Zacisk 30 musi być podłączony do masy/uziemienia iskrobezpiecznego jeśli przetwornik (podłączony do zacisków 1 i 2) jest zainstalowany w obszarze zagrożonym
Przełącznik wyboru napięcia zasilającego nastawić na 115 lub 230 Vac
28: L (czarny)
29: N (biały)
30: masa
iskrobezpieczna
30: masa
iskrobezpieczna
31: - (czarny)
32: + (biały)
Skrócona instrukcja uruchomienia
Przyłącza zasilania przy montażu naściennym (skrzynka IP65)
1. Podłączyć zasilanie 115/230 Vac lub 24 Vdc (w zależności od modelu jednostki sterującej):
Uwaga
Regulacje prawne i normy okablowania elektrycznego zależą od kraju instalacji.
Kolory okablowania giętkiego podane w niniejszej instrukcji dotyczą Stanów Zjednoczonych Ameryki. Należy sprawdzić obowiązujące lokalne normy okablowania elektrycznego przy montażu naściennym. W przypadku jakichkolwiek wątpliwości należy skontaktować się z wykwalifikowanym elektrykiem.
30: IS Earth
31:
-
(Black)
32: + (White)
5
Page 6
Skrócona instrukcja uruchomienia
Tx1
Wejście
prądowe
1: 24 V (czerwony)
2: Iin (czarny)
(ekran)
3:
1: 24 V (Red) 2: Iin (Black) 3: (Screen/Shield)
a. Odłączyć pierwszy przetwornik, a następnie podłączyć drugi przetwornik
b. Włączyć zasilanie i postępować zgodnie z poleceniami wyświetlanymi na ekranie do momentu wyświetlenia wyniku pomiarów.
Tx2
Wejście
prądowe
(ekran)
3:
2: Iin (czarny)
1: 24 V (czerwony)
a. Podłączyć ponownie pierwszy przetwornik (nie odłączać drugiego przetwornika).
Tx1
b. Włączyć zasilanie i postępować zgodnie z poleceniami wyświetlanymi na ekranie.
Uwaga: Oba Tx1 i Tx2 są podłączone do zacisków wejścia prądowego 1, 2 i 3
Wejście
prądowe
www
0809-0100-4841
1: 24 V (czerwony)
2: Iin (czarny)
(ekran)
3:
Kwiecień 2014
Podłączenie wejścia prądowego (przetwornika) w przypadku montażu naściennego (skrzynka IP65)
1. Podłączyć jeden przetwornik 4–20 mA lub HART (do Rosemount 3491 lub
3493) lub pierwszy z dwóch przetworników HART (tylko do Rosemount 3492):
1: 24 V (Red) 2: Iin (Black) 3: (Screen/Shield)
2. Włączyć zasilanie i postępować zgodnie z poleceniami wyświetlanymi na ekranie do momentu wyświetlenia wyników pomiarów.
3. Podłączyć drugi przetwornik HART (
tylko do Rosemount 3492):
6
4. Ponownie podłączyć pierwszy przetwornik HART (
1: 24 V (Red) 2: Iin (Black) 3: (Screen/Shield)
tylko do Rosemount 3492):
Page 7
Kwiecień 2014
Dla zagwarantowania bezpieczeństwa, ściana lub inna konstrukcja montażowa
musi wytrzymać obciążenie cztery razy 3,5 kg (zasilanie sieciowe) lub 3,1 kg (zasilanie DC) masy jednostki.
Wybrać śruby o długości właściwej do typu powierzchni montażowej.
300
(11.8)
Pozostawić 165 (6.5) do
okablowania
138,4 (5.5)
Uwaga: Wymiary podano w milimetrach (calach), jeśli nie zaznaczono inaczej
280 (11)
280 (11)
328 (12.9)
4 otwory montażowe
Ø8 mm
Otwory pod dławiki kablowe (nie wchodzą w skład dostawy) można wywiercić w tym obszarze
WIDOK OD DOŁU
30 (1.18)
30 (1.18)
300 (11.8)
105,5 (4.15)
40
(1.57)
46
(1.81)
149
(5.86)
40
(1.57)
Wymiar ten jest zmniejszony do 100 mm (3.9 cal) w 3493, gdyż w obudowie znajduje się gniazdo RS232 (patrz strona 8)
Skrócona instrukcja uruchomienia
Instalacja: Jednostka sterująca do montażu naściennego (NEMA 4X)
Uwaga
Jednostka sterująca może być instalowana tylko w obszarze niezagrożonym
(lokalizacja bezpieczna), lecz może być podłączona do przetworników zainstalowanych w obszarach zagrożonych (klasyfikowanych).
Montaż jednostki sterującej (NEMA 4X)
Jednostka sterująca do montażu naściennego (obudowa NEMA 4X) może być
instalowana w pomieszczeniach zamkniętych lub w warunkach polowych, lecz wymaga wówczas ochrony przed bezpośrednim działaniem promieni słonecznych, zalaniem i opadami.
7
Page 8
Skrócona instrukcja uruchomienia
Wyłączyć zasilanie jednostki sterującej
3491 i 3492
3493
Nie demontować zainstalowanego gniazda RS232 w Rosemount 3493
Wykręcić cztery śruby pokrywy przyłączy elektrycznych
Ostrożnie zdjąć pokrywę przyłączy z obudowy. Przewód uziemienia łączy pokrywę przyłączy z obudową.
Przewód
uziemienia
(zielony)
Obudowa nie ma otworów pod dławiki kablowe
Kwiecień 2014
Wykonanie podłączeń elektrycznych
Dławiki kablowe i zaślepki przy montażu naściennym (skrzynka NEMA 4X)
1. Zdjąć pokrywę przyłączy elektrycznych
2. Jeśli nie ma, wykonać otwory pod dławiki kablowe (patrz
strona 7).
Umożliwić dostęp do fabrycznie zainstalowanego
gniazda komunikacji RS232 w jednostce sterującej Rosemount 3493.
3. Umieścić dławiki kablowe (niedostarczane) w nowo wykonanych otworach.
8
Page 9
Kwiecień 2014
Przy wykonywaniu tych podłączeń, zasilanie musi być wyłączone
Zaciski
zasilania
W jednostkach zasilanych z sieci:
W jednostkach zasilanych 24 Vdc:
Wejście
24 Vdc
Zacisk 30 musi być podłączony do masy/uziemienia iskrobezpiecznego jeśli przetwornik (podłączony do zacisków 1 i 2) jest zainstalowany w obszarze zagrożonym
Przełącznik wyboru napięcia zasilającego nastawić na 115 lub 230 Vac
28: L (czarny)
29: N (biały)
30: uziemienie
iskrobezpieczne
32: + (biały)
31: - (czarny)
30: uziemienie
iskrobezpieczne
Skrócona instrukcja uruchomienia
Przyłącza zasilania przy montażu naściennym (skrzynka NEMA 4X)
1. Podłączyć zasilanie 115/230 Vac lub 24 Vdc (w zależności od modelu jednostki sterującej):
28: L (Black) 29: N (White) 30: IS Earth
30: IS Earth
31:
-
(Black)
Uwaga
Regulacje prawne i normy okablowania elektrycznego zależą od kraju instalacji.
32: + (White)
Kolory okablowania giętkiego podane w niniejszej instrukcji dotyczą Stanów Zjednoczonych Ameryki. Należy sprawdzić obowiązujące lokalne normy okablowania elektrycznego przy montażu naściennym. W przypadku jakichkolwiek wątpliwości należy skontaktować się z wykwalifikowanym elektrykiem.
9
Page 10
Skrócona instrukcja uruchomienia
Tx1
Wejście
prądowe
1: 24 V (czerwony)
2: Iin (czarny)
(ekran)
3:
1: 24 V (Red) 2: Iin (Black) 3: (Screen/Shield)
a. Odłączyć pierwszy przetwornik i podłączyć drugi przetwornik.
b. Włączyć zasilanie i postępować zgodnie z poleceniami wyświetlanymi na ekranie do momentu wyświetlenia wyników pomiarów
Tx2
Wejście
prądowe
1: 24 V (czerwony)
2: Iin (czarny)
(ekran)
3:
a. Podłączyć ponownie pierwszy przetwornik (nie odłączać drugiego przetwornika).
Tx1
b. Włączyć zasilanie i postępować zgodnie z poleceniami wyświetlanymi na ekranie.
Uwaga: Oba Tx1 i Tx2 są podłączone do zacisków wejścia prądowego 1, 2 i 3.
Wejście
prądowe
0809-0100-4841
1: 24 V (czerwony)
2: Iin (czarny)
(ekran)
3:
Kwiecień 2014
Podłączenie wejścia prądowego (przetwornika) w przypadku montażu naściennego (skrzynka NEMA)
1. Podłączyć jeden przetwornik 4–20 mA lub HART (do Rosemount 3491 lub
3493) lub pierwszy z dwóch przetworników HART (tylko do Rosemount 3492):
1: 24 V (Red) 2: Iin (Black) 3: (Screen/Shield)
2. Włączyć zasilanie i postępować zgodnie z poleceniami wyświetlanymi na ekranie do momentu wyświetlenia wyników pomiarów.
3. Podłączyć drugi przetwornik HART (
tylko do Rosemount 3492):
4. Ponownie podłączyć pierwszy przetwornik HART (
www
10
1: 24 V (Red) 2: Iin (Black) 3: (Screen/Shield)
tylko do Rosemount 3492):
Page 11
Kwiecień 2014
x 2
68 mm
138 mm
Wycięcie w panelu (pod jednostkę sterująca)
Dla zagwarantowania bezpieczeństwa, panel musi wytrzymać obciążenie cztery razy masa jednostki: 1,2 kg (zasilanie sieciowe) lub 0,8 kg (zasilanie DC).
Panel (niedostarczany)
może mieć grubość
od 1,5 do 10 mm
Uszczelka
(dostarczana)
Umocować zaciski śrubowe z każdej strony jednostki sterującej
Dokręcić śruby z każdej
strony jednostki sterującej
mocując jednostkę
do panela
Pozostawić 165 mm
(6.5 cal) prześwitu za
panelem
11,85 mm
3,2 mm
Ø20,5 mm
Wycięcie w panelu (gniazdo RS232 tylko w 3493)
Skrócona instrukcja uruchomienia
Instalacja: Jednostka sterująca do montażu panelowego
Montaż jednostki sterującej w panelu
Jednostka sterująca do montażu panelowego ma standardową wielkość DIN
izostała zaprojektowana do bezpośredniego montażu w panelu w sterowni. Może pracować tylko w środowisku zabezpieczonym przed wpływem czynników pogodowych.
11
Page 12
Skrócona instrukcja uruchomienia
Gniazdo RS232 zwolnymi końcówkami przewodów
Do mocowania gniazda należy wykorzystać dostarczoną nakrętką mini-B
Wolne końcówki przewodów należy podłączyć do zacisków 4, 5 i 6 na tylnej ścianie urządzenia
Gniazdo RS232 z założoną pokrywą
Wymiary wycięcia w panelu podano na stronie 11
Wyłączyć zasilanie jednostki sterującej
0809-0100-4841
Odkręcona pokrywa gniazda
RS232 kabel
0809-0200-4841
Wykonanie podłączeń elektrycznych
Wraz z jednostką sterującą Rosemount 3493 do montażu panelowego
dostarczane jest gniazdo odczytu zapisanych danych (RS232). (W przypadku jednostek do montażu naściennego to gniazdo jest fabrycznie podłączone i okablowane)
Kwiecień 2014
Jeśli zachodzi potrzeba pobrania zapisanych danych przy użyciu programu
Mobrey Logview lub innego, należy podłączyć kabel RS232 dostarczany wraz z gniazdem
12
www
www
Page 13
Kwiecień 2014
28: L (Black)
29: N (White)
31: - (Black)
32: + (White)
Przy wykonywaniu tych podłączeń zasilanie musi być wyłączone
Wejście
zasilania
sieciowego
W przypadku jednostek zasilanych z sieci, ustawić przełącznik wyboru napięcia na 115 lub 230 Vac
Wejście zasilania 24 Vdc
Zacisk 30 musi być podłączony do iskrobezpiecznej masy/uziemienia, jeśli przetwornik (podłączony do zacisków 1 i 2) znajduje się w obszarze zagrożonym
28: L (czarny)
31: - (czarny)
32: + (biały)
29: N (biały)
Skrócona instrukcja uruchomienia
Podłączenie zasilania jednostek do montażu panelowego
1. Podłączyć zasilanie sieciowe 115/230 Vac lub 24 Vdc (w zależności od jednostki sterującej):
Uwaga
Regulacje prawne i normy okablowania elektrycznego zależą od kraju instalacji.
Kolory okablowania giętkiego podane w niniejszej instrukcji dotyczą Stanów Zjednocznych Ameryki. Należy sprawdzić obowiązujące lokalne normy okablowania elektrycznego przy montażu naściennym. W przypadku jakichkolwiek wątpliwości należy skontaktować się z wykwalifikowanym elektrykiem.
13
Page 14
Skrócona instrukcja uruchomienia
Tx1
Wejście prądowe
1: 24 V (czerwony)
2: Iin (czarny)
(ekran)
3:
2: Iin (Black)
1: 24 V (Red)
3: (Screen/Shield)
Tx2
a. Odłączyć pierwszy przetwornik.
Tx1
b. Podłączyć drugi przetwornik.
Wejście prądowe
Wejście prądowe
c. Włączyć zasilanie i postępować zgodnie z poleceniami wyświetlanymi na ekranie do momentu wyświetlenia wyniku pomiarów.
1: 24 V (czerwony)
2: Iin (czarny)
(ekran)
3:
Kwiecień 2014
Zaciski wejściowe prądowe (przetwornika) w jednostce sterującej do montażu panelowego
1. Podłączyć jeden przetwornik 4–20 mA lub HART (do Rosemount 3491 lub 3493) lub pierwszy z dwóch przetworników HART (tylko do Rosemount 3492):
2: Iin (Black)
3: (Screen/Shield)
1: 24 V (Red)
2. Włączyć zasilanie i postępować zgodnie z poleceniami wyświetlanymi na ekranie do momentu wyświetlenia wyniku pomiarów.
3. Podłączyć drugi przetwornik HART (
tylko do Rosemount 3492):
14
Page 15
Kwiecień 2014
a. Ponownie podłączyć pierwszy przetwornik (nie odłączać drugiego przetwornika).
Tx1
b. Włączyć zasilanie i postępować zgodnie z poleceniami wyświetlanymi na ekranie do momentu wyświetlenia wyniku pomiarów.
Tx1
Tx2
www
0809-0100-4841
Wejście prądowe
Wejście prądowe
Skrócona instrukcja uruchomienia
4. Ponownie podłączyć pierwszy przetwornik HART (tylko do Rosemount 3492):
15
Page 16
Skrócona instrukcja uruchomienia
00825-0114-4841, wersja BA
Kwiecień 2014
Emerson Process Management Rosemount Inc.
8200 Market Boulevard Chanhassen, MN USA 55317 Tel. (USA): (800) 999-9307 Tel. (międzynarodowy): (952) 906-8888 Faks: (952) 906-8889
Emerson Process Management Ameryka Łacińska
1300 Concord Terrace, Suite 400 Sunrise Florida 33323, USA Tel.: + 1 954 846 5030
Emerson Process Management Asia Pacific Private Limited
1 Pandan Crescent Singapur 128461 Tel.: (65) 6777 8211 Faks: (65) 6777 0947/65 6777 0743
Emerson Process Management GmbH & Co. OHG
Argelsrieder Feld 3 82234 Wessling Niemcy Tel.: 49 (8153) 9390, faks: 49 (8153) 939172
Beijing Rosemount Far East Instrument Co., Limited
No. 6 North Street, Hepingli, Dong Cheng District Beijing 100013, Chiny Tel.: (86) (10) 6428 2233 Faks: (86) (10) 6422 8586
Emerson Process Management Sp. z o.o.
ul. Szturmowa 2a 02-678 Warszawa Polska Tel.: +48 22 45 89 200 Faks: +48 22 45 89 231 info.pl@emerson.com www.emerson.com
© 2014 Rosemount Inc. Wszelkie prawa zastrzeżone. Wszystkie znaki są własnością ich prawnych właścicieli. Logo Emerson jest zastrzeżonym znakiem towarowym i serwisowym Emerson Electric Co. Nazwa i logo Rosemount są zastrzeżonymi znakami towarowymi firmy Rosemount Inc.
Loading...
