Erikoisturvallisuusohjeet
306020Fi, toinen painos
Heinäkuu 2003
PINNANMITTAUSLAITE
ERIKOISTURVALLISUUSOHJEET
fi
TankRadar Pro -järjestelmän eurooppalaiseen ATEX-direktiiviin liittyvät tiedot . . . . . . . . . . 2
ATEX-merkintä ja Ex-hyväksyntäkoodi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Luonnostaan vaarattoman rakenteen parametrit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Räjähdysvaarallisiin tiloihin tehtäviä asennuksia koskevat ohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Käyttöturvallisuutta koskevat erityisehdot (X) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
2210 Display Unit -näytön eurooppalaiseen ATEX-direktiiviin liittyvät tiedot. . . . . . . . . . . . . 5
ATEX-merkintä ja Ex-hyväksyntäkoodi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Luonnostaan vaarattoman rakenteen parametrit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Räjähdysvaarallisiin tiloihin tehtäviä asennuksia koskevat ohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Symbolit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Takakansi
www.rosemount-tg.com
Sisällys
fi
Erikoisturvallisuusohjeet
Euroopan unionin direktiiviin liittyvät tiedot
306020Fi, toinen painos
Heinäkuu 2003
TANKRADAR PRO
-JÄRJESTELMÄN
EUROOPPALAISEEN
ATEX-DIREKTIIVIIN
LIITTYVÄT TIEDOT
Näissä ohjeissa esitetään vaatimukset, jotka on täytettävä, jotta voidaan
varmistaa TankRadar Pro -järjestelmän turvallinen asennus ja käyttö
räjähdysvaarallisissa tiloissa. Näiden ohjeiden noudattamatta jättäminen voi
vaarantaa turvallisuuden, eikä Rosemount Tank Radar AB vastaa mistään
vahingoista, jos jäljempänä esitettyjä vaatimuksia ei ole noudatettu.
Lähtökokoonpanon tiedot
Sarjanumero:
vvvv xxxxx
vuosi numero

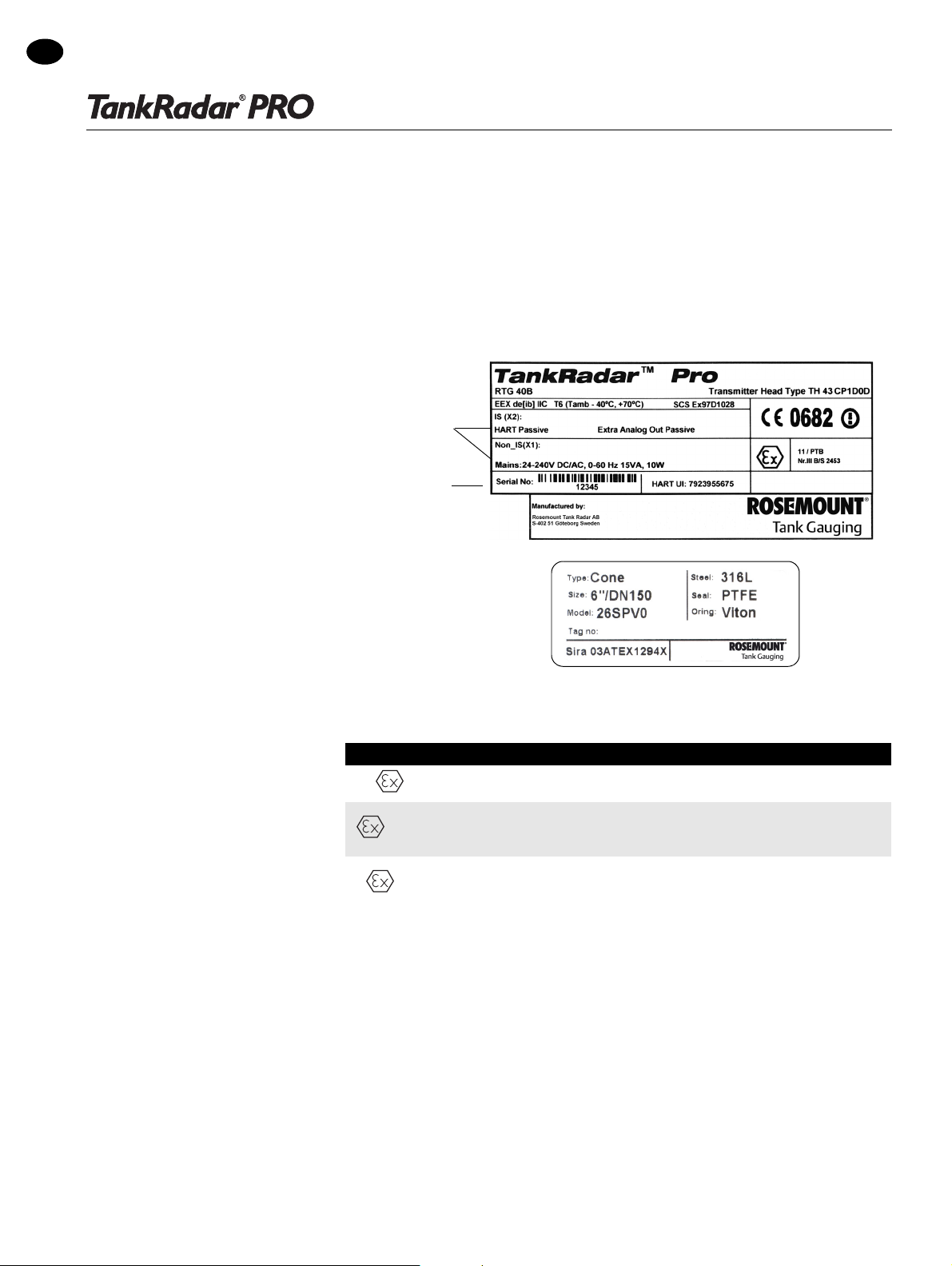

Kuva 1-1. TankRadar Pro -tutkayksikön ja antennin hyväksymiskilvet.
ATEX-merkintä ja Ex-hyväksyntäkoodi
Luonnostaan vaarattoman rakenteen parametrit
2
ATEX-merkintä Turvakoodi Lähdöt
II 1/2 G EEx de IIC T6 (–40–+70 °C)
II (2) (1) 1/2 G EEx de [ib] [ia] IIC T6 (–40–+70 °C)
II (1) 1/2 G EEx de [ia] IIC T6 (–40–+70°C)
Luonnostaan vaaralliset primaari-
ja/tai sekundaarilähdöt
Luonnostaan vaaraton näyttölähtö
Luonnostaan vaaraton primaari-
ja/tai sekundaarilähtö
Luonnostaan vaaraton näyttölähtö
Luonnostaan vaarallinen
primaarilähtö
Yksikössä voidaan käyttää erityyppisiä lähtöjä. Kullakin luonnostaan
vaarattomalla kokoonpanolla on omat rakenneparametrinsa.
Lähtökokoonpano on ilmoitettu kunkin yksikön tyyppikilvessä.
• Passiivinen analoginen lähtö 4–20 mA, kyltin merkintä = HART passive,
yhteensopiva jännite 7–30 V, U
C
= 0 µF, Li = 0 mH
i
< 30 V, Ii < 200 mA, Pi < 1,3 W,
i
• Aktiivinen analoginen lähtö 4–20 mA, kyltin merkintä = HART active,
enimmäiskuorma 300 Ω, U
C
< 0,14 µF, L
ext
< 2,2 mH
ext
• Perustan kenttäväylä, kyltin merkintä = F
U
< 30 V, Ii < 300 mA, Pi < 1,3 W, Ci = 0 µF, Li = 0 mH
i
= 23,1 V, Io = 125,7 mA, Po = 0,726 W,
o
OUNDATION™ fieldbus,
