Revisio 1.1

320HP pH-anturi

matalille johtokyvyille

Käyttöohjekirja

25.06.1998

Fisher-Rosemount Oy

Pakkalankuja 6 Postitorvenkatu 16; PL 180 Kipparinkatu 5-7
01510 VANTAA 33101 TAMPERE 53100 LAPPEENRANTA
Puh. 020 1111 200 Puh. 020 1111 300 Puh. 020 1111 270
Fax [phone] Fax [phone] Fax [phone]

SISÄLLYSLUETTELO

1 YLEISTÄ .................................................................................................................... 3

1.1 Ominaisuudet ....................................................................................................... 3

2 ASENNUS ................................................................................................................ 4

2.1 Kytkennät ........................................................................................................... 5

3 KALIBROINTI ............................................................................................................ 7

3.1 Vertailunestekalibrointi .......................................................................................... 7

3.2 Standardisointi (1-pistekalibrointi) ......................................................................... 8

4 HUOLTO JA VIANHAKU .......................................................................................... 8

4.1 Kuukausihuolto ...................................................................................................... 8

4.2 Vuosihuolto .......................................................................................................... 8

4.3 Vianhaku ............................................................................................................... 9

4.4 Esivahvistimen tarkastus ...................................................................................... 9

5 VARAOSALUETTELO ............................................................................................ 10

2

K:\MYYNTI\MANUALS\NESTEANA\320HP\320HP_11.DOC

1 YLEISTÄ

Rosemount 320HP-anturi on suunniteltu erityisesti ultrapuhtaiden nesteiden (johtavuus alle 50
µS/cm = 5 mS/m) pH -mittauksiin. Anturi koostuu ruostumattomasta teräksestä valmistetusta
läpivirtauskammiosta, lasielektrdista, kaksoisrajapintaelementistä, lämpötilakompensointi­anturista ja kytkentäkotelosta jossa sijaitsee myös esivahvistin.

Anturi asennetaan yleensä seinään (tai putkeen). Rotametrin ja neulaventtiilin avulla sää-detään
näytevirtauksen suuruus vakioksi. Ultrapuhtaiden nesteiden tarkka pH -mittaus vaatii stabiilin
vertailurajapinnan potentiaalin, joka saadaan aikaan vakioimalla pieni näytevirtaus.

Hyvin maadoitettu, mittauselektrodia ympäröivä, metallinen läpivirtauskammio maadoittaa
staattiset varaukset jotka muutoin saattaisivat aiheuttaa häiriöitä mittaukseen.

1.1 Ominaisuudet
Kostuvat osat

Kynar, lasi, SS316
Mittausalue 0-14 pH
Näytteen lämpötila 4-71 °C
Prosessiliitäntä 1/4” putki
Vertailuelektrodi Kaksoisrajapintainen
Mittauselektrodi Korkeaimpedanssinen lasielektrodi

3

K:\MYYNTI\MANUALS\NESTEANA\320HP\320HP_11.DOC

2 ASENNUS

1. Poista vertailuelektrodikammio (kuva 2-1) kääntämällä sitä n. 10° myötäpäivään ja vedä se
ulos. Pidä kammiota kuten kuvassa 2-1 ja poista musta suojatulppa vertailukammion
rungosta. Täytä vertailukammio tislatulla vedellä varmistaaksesi ettei kammioon jää
ilmakuplia. Asenna kalibroinnissa käytet tävä rajapintaelementti (“puutappi” P/N 2000734)
suojatulpan paikalle (älä käytä kierreliimaa kiinnityksessä). Tarvittaessa voidaan käyttää
teflonteippiä. Nesteen tulee tihkua rajapintaelementin pinnasta sitä paikoilleen kierret -täessä.
Suorita kalibrointi vertailunesteillä.

HUOM! Kalibrointi- ja mittausrajapintaelementti ei ole sama!

2. Rasvaa vertailukammion ympärillä oleva o-rengas toimituksen mukana tulevalla rasvalla ja
asenna vertailukammio takaisin paikoilleen. Käännä vertailukammiota vastapäivään ku n-nes
sen kiinnityskorvakkeet ottavat kiinni.

3. Asenna anturipaneeli siten, että prosessin näytevirtaus tulee sisään mittauskammioon
alhaalta ja poistuu ylhäältä (Kuva 2-2).

4. Asenna näytteenottolinjat. Varo kiristämästä liian tiukalle etteivät liittimet rikkoudu!
Näytteeottolinjan tulisi olla mahdollisimman lyhyt nopean vasteajan saavuttamiseksi.

Rajapintaelementti

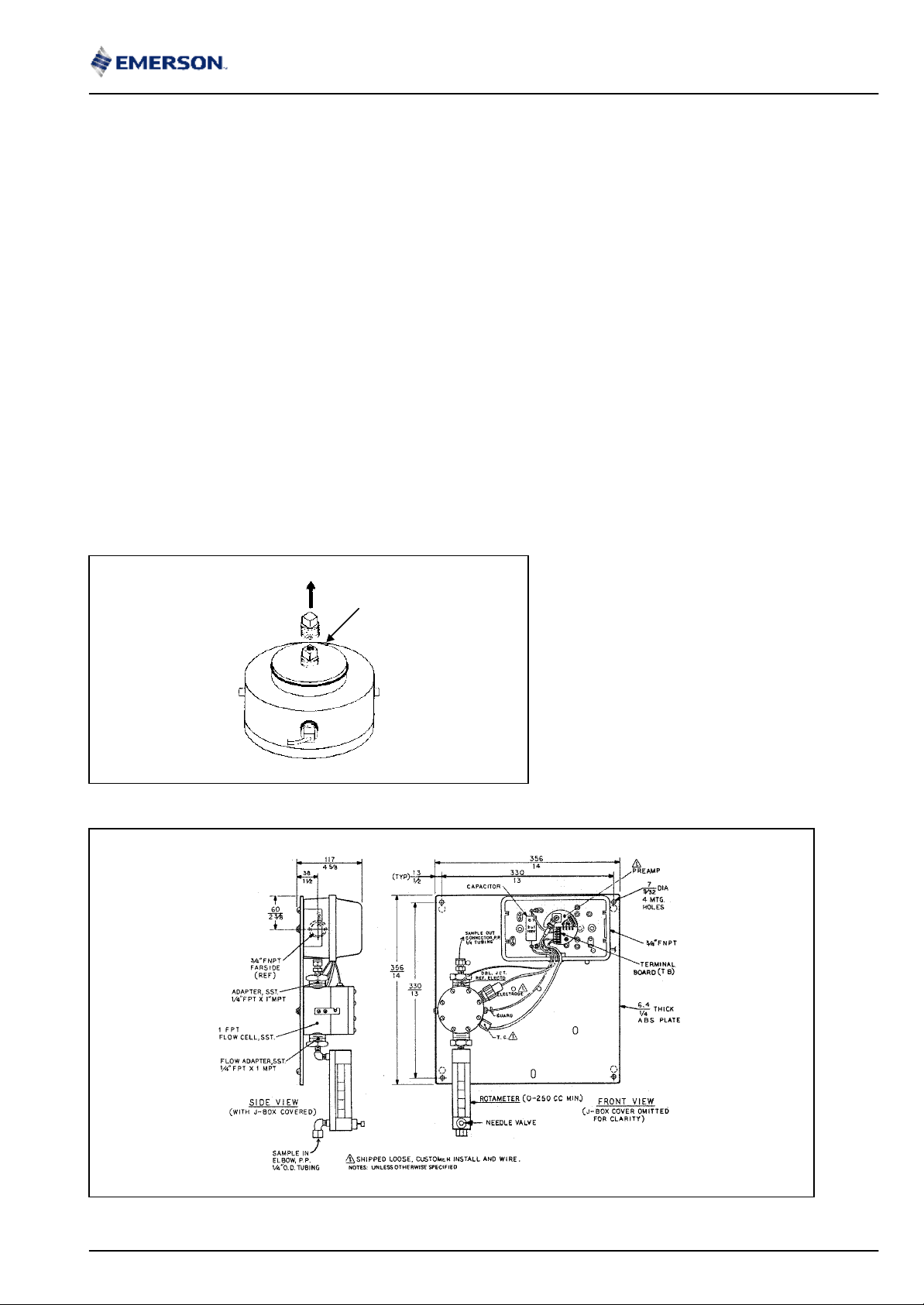

Kuva 2-1 Vertailuelektrodi

Kuva 2-2 Mekaaninen asennus

4
