1 YLEISTÄ
Rosemount 320HP-anturi on suunniteltu erityisesti ultrapuhtaiden nesteiden (johtavuus alle 50
µS/cm = 5 mS/m) pH -mittauksiin. Anturi koostuu ruostumattomasta teräksestä valmistetusta
läpivirtauskammiosta, lasielektrdista, kaksoisrajapintaelementistä, lämpötilakompensointianturista ja kytkentäkotelosta jossa sijaitsee myös esivahvistin.
Anturi asennetaan yleensä seinään (tai putkeen). Rotametrin ja neulaventtiilin avulla sää-detään
näytevirtauksen suuruus vakioksi. Ultrapuhtaiden nesteiden tarkka pH -mittaus vaatii stabiilin
vertailurajapinnan potentiaalin, joka saadaan aikaan vakioimalla pieni näytevirtaus.
Hyvin maadoitettu, mittauselektrodia ympäröivä, metallinen läpivirtauskammio maadoittaa
staattiset varaukset jotka muutoin saattaisivat aiheuttaa häiriöitä mittaukseen.
1.1 Ominaisuudet
Kostuvat osat
Kynar, lasi, SS316
Mittausalue 0-14 pH
Näytteen lämpötila 4-71 °C
Prosessiliitäntä 1/4” putki
Vertailuelektrodi Kaksoisrajapintainen
Mittauselektrodi Korkeaimpedanssinen lasielektrodi
3
K:\MYYNTI\MANUALS\NESTEANA\320HP\320HP_11.DOC
2 ASENNUS
1. Poista vertailuelektrodikammio (kuva 2-1) kääntämällä sitä n. 10° myötäpäivään ja vedä se
ulos. Pidä kammiota kuten kuvassa 2-1 ja poista musta suojatulppa vertailukammion
rungosta. Täytä vertailukammio tislatulla vedellä varmistaaksesi ettei kammioon jää
ilmakuplia. Asenna kalibroinnissa käytet tävä rajapintaelementti (“puutappi” P/N 2000734)
suojatulpan paikalle (älä käytä kierreliimaa kiinnityksessä). Tarvittaessa voidaan käyttää
teflonteippiä. Nesteen tulee tihkua rajapintaelementin pinnasta sitä paikoilleen kierret -täessä.
Suorita kalibrointi vertailunesteillä.
HUOM! Kalibrointi- ja mittausrajapintaelementti ei ole sama!
2. Rasvaa vertailukammion ympärillä oleva o-rengas toimituksen mukana tulevalla rasvalla ja
asenna vertailukammio takaisin paikoilleen. Käännä vertailukammiota vastapäivään ku n-nes
sen kiinnityskorvakkeet ottavat kiinni.
3. Asenna anturipaneeli siten, että prosessin näytevirtaus tulee sisään mittauskammioon
alhaalta ja poistuu ylhäältä (Kuva 2-2).
4. Asenna näytteenottolinjat. Varo kiristämästä liian tiukalle etteivät liittimet rikkoudu!
Näytteeottolinjan tulisi olla mahdollisimman lyhyt nopean vasteajan saavuttamiseksi.
Rajapintaelementti
Kuva 2-1 Vertailuelektrodi
Kuva 2-2 Mekaaninen asennus
4
K:\MYYNTI\MANUALS\NESTEANA\320HP\320HP_11.DOC
1753+5 V
RTD in
Valkoinen
Vihreä
Punainen
Musta+128
mV in
-
Sense GND
7
8
TB 1
+ Virtaulostulo
- Virtaulostulo
GND
230 Vac
N
Syöttö
Suoja
123456Musta
Kirkas
Valkoinen
TC
ESIVAHVISTIN
REF
2µF
6
GND
2.1 Kytkennät
Vertaa kuvia 2-3a, b,c ja d oikeiden kytkentöjen suorittamiseksi.
1. Varmista että kaapeliläpivientinipat ovat kunnolla kiinnitetty.
2. Suorita tarvittavat kytkennät ja varmista että johtimet eivät ole kosketuksissa laitteen runkoon
tai toisiinsa.
3. Asenna pH -elektrodi läpivirtauskammioon ja esivahvistin kytkentäkoteloon.
4. Liitä elektrodi esivahvistimeen BNC-liittimellä ja kytke lämpötila-anturin johtimet. Varmista
että kaapelisuoja on yhteydessä läpivirtauskammioon.
5. Asenna kytkentäkotelon kansi kiinni. Varmista että tiiviste on paikoillaan.

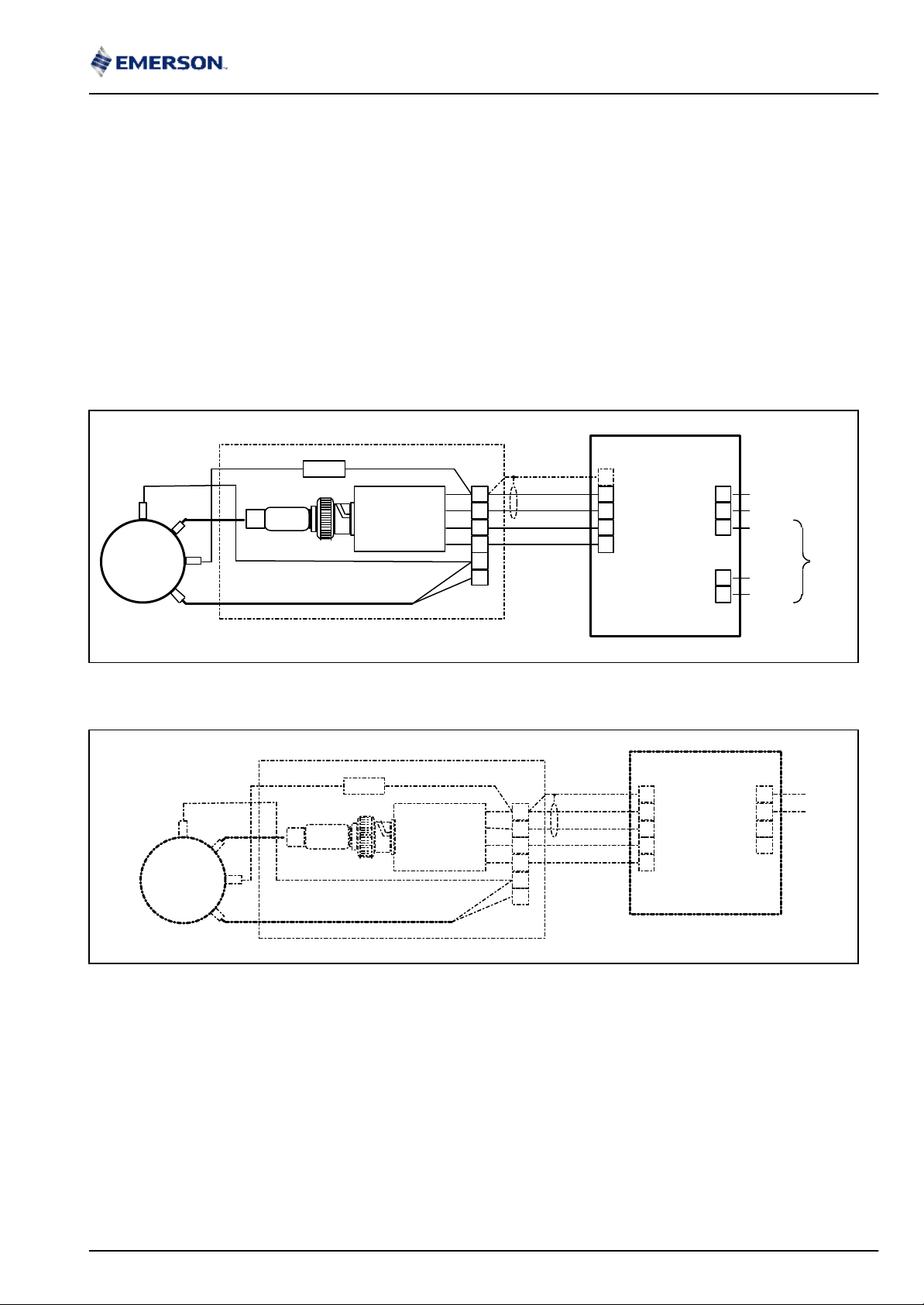

Kuva 2-3 a Johdotus 1054B pH -analysaattoriin
REF
Valkoinen
2µF
ESIVAHVISTIN
320 HP
TC
Musta
Kuva 2-3 b Johdotus 2081 pH -analysaattoriin
Kirkas
Suoja
2
1
3
4
5
6
Punainen
Musta
Valkoinen
Vihreä
RTD Com +
8
RTD Sen
10
2
mV in
6
RTD in
+5 V
4
2081 PH
TB 1
TB 2
-
1
2
3
4
5
K:\MYYNTI\MANUALS\NESTEANA\320HP\320HP_11.DOC
123
45678
9
1011Earth GND
RTD shield
RTD Return
RTD Sense
Ref in
Soln GND
pH/ORP mV in
-5 V
Ref dign
pH/ORP DIGN
+5 V
12
Valkea
Musta
Punainen
Valkea
Valkea
Musta
Musta12345678
9
1011LNGND123456
NCNOC
Alarm 1
Alarm 2
Alarm 3
Alarm 4
Earth GND
Earth GND
++--Virtaulostulo 2
Virtaulostulo 1
230 Vac
RTD in
CLR, TC
BLK, TC
WHT, SOL
RED
BLK
SHLD
CLR
HUOM! Analysaattorissa olevan esivahvistimen valintakytkimen "PREAMP LOCATION"
JAKORASIA
BLK, REF
Valkea

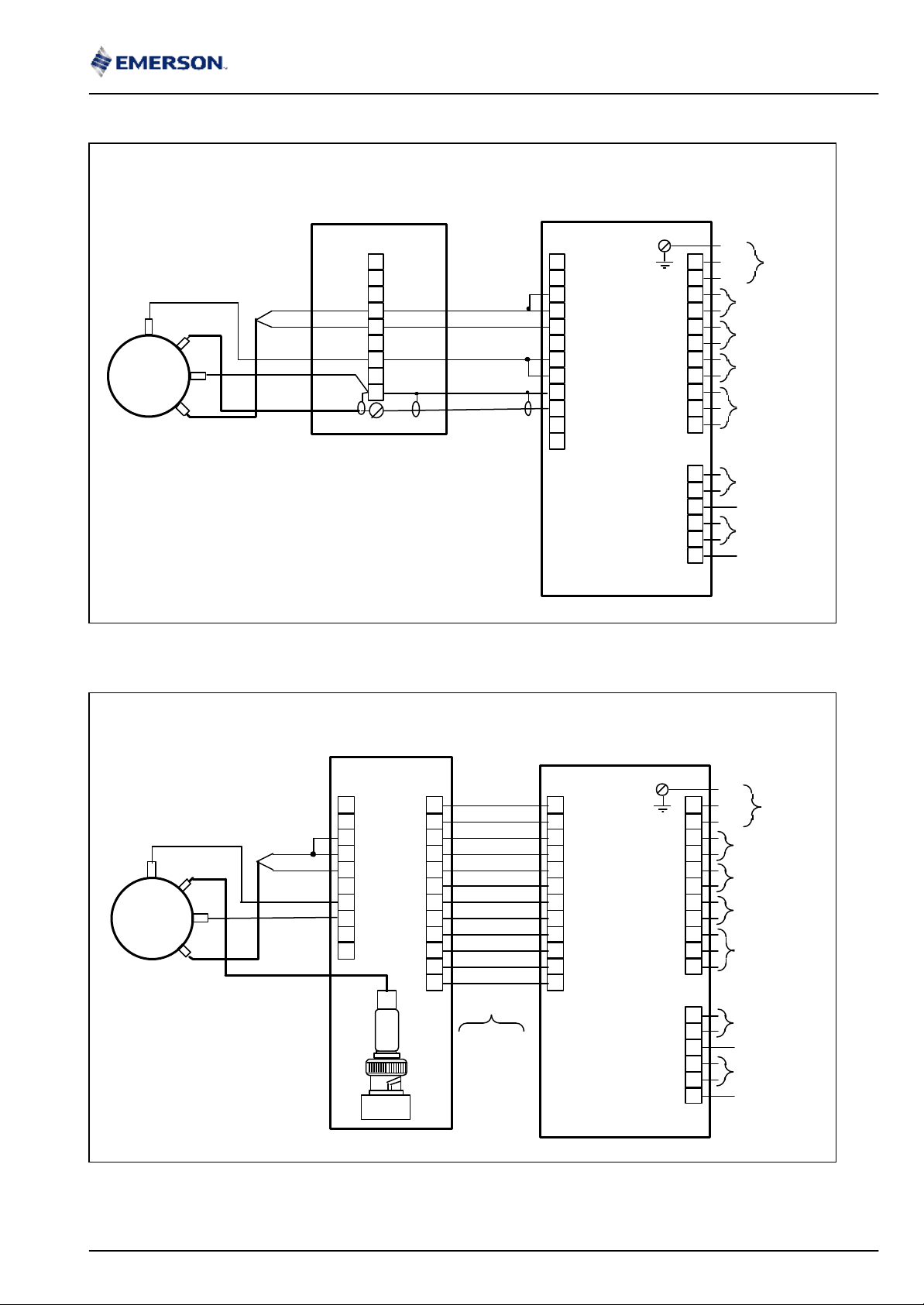

Kuva 2-3 c Johdotus 54 pH -analysaattoriin (esivahvistin analysaattorissa)
täytyy olla asennossa: "SENSOR OR J-BOX"!
320 HP
Kirkas.
Musta
Harmaa
ESIVAHVISTIN
Pn: 23557-00
1
2
3
4
RTD
RTD
5
6
Ref
7
Soln GND
8
9
10
BNC
1
2
3
4
5
6
7
8
9
10
11
12
Jatkokaapeli
Pn: 23553-00
Ulompi suoja
Sisempi suoja
Valkoinen
Valk./Pun.
Punainen
Valk./Harmaa
Harmaa
Sininen
Valk./Musta
Musta
Ruskea
Vihreä
TB 1
1
2
3
4
5
6
7
8
9
10
11
Earth GND
RTD shield
RTD Return
RTD Sense
RTD in
Ref dign
Ref in
Soln GND
pH/ORP DIGN
pH/ORP mV in
-5 V
+5 V12
54 PH
TB 3
NC
C
NO
TB 2
+
-
+
-
Kuva 2-3 d Johdotus 54 pH -analysaattoriin (esivahvistin kytkentärasiassa)
GND
1
L
2
N
3
4
5
6
7
8
9
10
11
1
2
3
4
5
6
230 Vac
Alarm 1
Alarm 2
Alarm 3
Alarm 4
Virtaulostulo 2
Earth GND
Virtaulostulo 1
Earth GND
6
K:\MYYNTI\MANUALS\NESTEANA\320HP\320HP_11.DOC
3 KALIBROINTI
3.1 Kalibrointi vertailunesteillä
Kalibrointiin tarvitaan ainoastaan kalibroinnissa käytettävä puinen rajapintaelementti (P/N 200734),
tislattua vettä ja esimerkiksi seuraavat vertailunesteet: pH 4, 7 ja 10.
1. Kytke syöttöjännite pois lähettimeltä.
2. Varmista että läpivirtauskammion lävitse ei ole prosessivirtausta ja irroita referens-sikammio
läpivirtauskammiosta.
3. Asenna kalibroinnissa käytettävä raj apintaelementti mittauksessa käytettävän rajapintaelementin (tai käyttöönotossa suojatulpan) paikalle.
4. Asenna kalbrointikuppi referenssikammioon kuten kuvassa 3-1 ja laita mittauksessa
käytettävä lasielektrodi kalibrointikuppiin. Kytke elektrodin BNC-liitin esivahvistimeen.

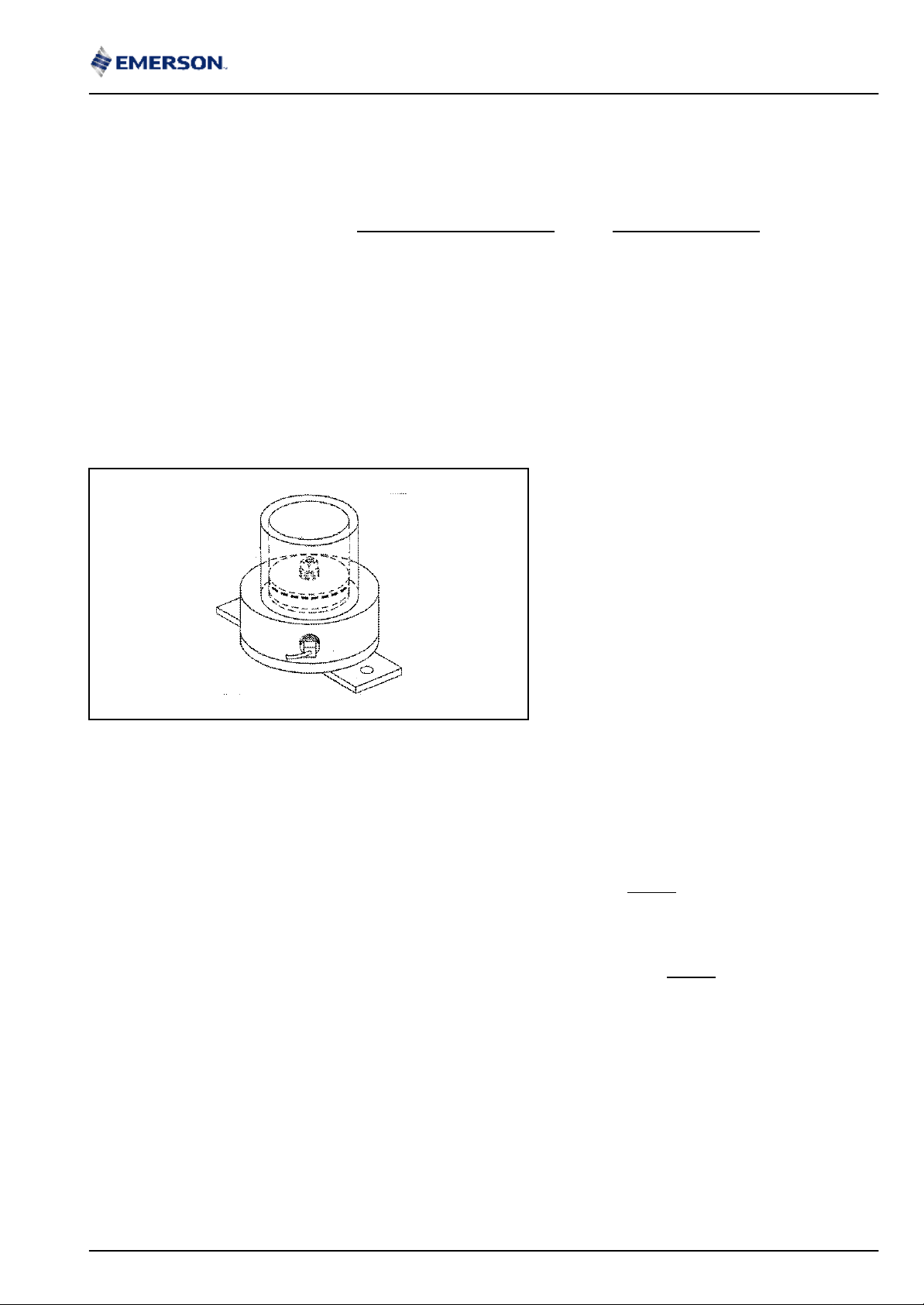

Kuva 3-1 Kalibrointikupin asentaminen
5. Täytä kalibrointikuppi puolilleen vertailunestettä pH 7 ja kytke syöttöjännite lähetti-melle. Anna
mittauksen stabiloitua (n. 10 min) ja standardisoi lähetin näyttämään arvoa pH 7.0.
6. Poista vertailuneste kupista ja huuhdo kuppi huolellisesti tislatulla vedellä.
7. Täytä kalibrointikuppi puolilleen vertailunestettä pH 4 ja anna mittauksen stabiloitua (n. 5 min)
ja kalibroi lähetin painamalla kalibrointinäppäintä CAL: Aseta BuF 1:n arvoksi pH 4.0.
8. Poista vertailuneste kupista ja huuhdo kuppi huolellisesti tislatulla vedellä.
9. Täytä kalibrointikuppi puolilleen vertailunestettä pH 10 ja anna mittauksen stabiloitua (n. 5
min) ja kalibroi lähetin painamalla kalibrointinäppäintä CAL: Aseta BuF 2:n arvoksi pH 10.0.
10. Poista vertailuneste kupista ja huuhdo kuppi huolellisesti tislatulla vedellä.
11. Poista syöttöjännite lähettimeltä. Irroita elektrodin BNC-liitin esivahvistimelta ja asenna
elektrodi takaisin läpivirtauskammioon ja kytke BNC-liitin takaisin paikoilleen.
12. Poista kalibroinnissa käytettävä rajapintaelementti ja asenna mittausrajapintaelementti (P/N
2001317) paikoilleen ja kasaa mittaussysteemi.
13. Kytke syöttöjännite takaisin lähettimelle ja avaa näytevirtaus. Säädä rotametrillä näy -tevirtaus
noin puoleen väliin sen mittausasteikkoa.
7
K:\MYYNTI\MANUALS\NESTEANA\320HP\320HP_11.DOC
3.2 Standardisointi (1-pistekalibrointi)
Kun mittaus on vakaa, kirjoita lähettimen näyttämä mittausarvo ylös ja ota näyte virtauksesta.
analysoi näyte käsimittarilla, tai laboratoriossa ja suorita tarvittaessa standardisointi (1-pistekalibrointi) lähettimen käyttöohjeen mukaisesti, mikäli lähettimen näytössä on heittoa. Ota
standardisoinnissa huomioon mahdollinen prosessissa tapahtunut pH:n muutos näytteen
ottohetken ja standardisoinnin väl illä.
4 HUOLTO JA VIANHAKU
Järjestelmällisellä anturihuollolla ylläpidetään anturi hyvässä toimintakunnossa ja tarkkuu-dessa.
Määräaikastarkastuksien ja huoltojen väli riippuvat kyseisestä prosessista.
4.1 Kuukausihuolto
1. Sulje näytevirtaus ja tyhjennä läpivirtauskammio. Poista elektrodi ja puhdista se peh -meällä
rasvattomalla kankaalla. Mikäli elektrodi ei puhdistu pelkällä kankaalla voit käyttää
puhdistukseen esim. 5% suolahappoliuosta.
2. Tarkista o-renkaiden kunto ennen elektrodin takaisin laittoa ja vaihda se tarvittaessa uuteen.
Käytä o-rengasrasvaa asennuksen yhteydessä.
3. Tarkasta referenssikammion pinnan taso. Mikäli kristallia on jäljellä vähemmän kuin 1/3, tai
elektrolyytti on täysin kirkasta, on referenssikammio täytettävä uudelleen.
4. Käännä referenssikammiota irroittaaksesi sen pidikkeistään ja vedä se suoraan ulos. Poista
rajapintaelementti.
5. Tyhjennä referenssikammio ja puhdista se ionittomalla vedellä. Aseta se tasaiselle alustalle
ikkuna alaspäin. Täytä kammio puolilleen ionittomalla vedellä ja lisää hitaasti uutta kristallia
(P/N 9210243) kunnes se on noin 90 % täynnä. Lisää lopuksi tislattua vettä, kunnes säiliö on
täynnä. Naputtele säiliön kylkeen kevyesti esim. ruuvimeisselin päällä, jotta kaikki ilma
poistuisi kammiosta.
6. Asenna rajapintaelementti takaisin paikoilleen ja rasvaa referenssikammion o-renkaat.
Asenna kammio takaisin läpivirtauskammioon. Kalibroi laitteisto ennen käyttöä.
4.2 Vuosihuolto
1. Puhdista elektrodi kuten edellä kohdassa 1.
2. Irroita referenssikammio. Poista rajapintaelementti ja mikroelementti.
3. Tyhjennä referenssikammio ja puhdista se ionittomalla (tai tislatulla) vedellä. Avaa
referenssikammion kahdeksan kiinnitysruuvia ja irroita kansi. Huuhdo osat kuumalla vedellä
mahdollisten suolojen poistamiseksi.
4. Irroita kaikki o-renkaat, sekä puhdista ne ja tarkista niiden kunto. Vaihda tarvittaessa uusiin ja
rasvaa ne ennen takaisin asentamista.
5. Asenna uusi mikroelementti (P/N 22994-00). Täytä referenssikammio kuten edellä kohdassa
5. Asenna uusi rajapintaelementti (P/N 2001317) ja kalibroi laitteisto.
8
K:\MYYNTI\MANUALS\NESTEANA\320HP\320HP_11.DOC
4.3 Vianhakutaulukko
VIKA AIHEUTTAJA TOIMENPITEET
Mittaus yli alueen 1. Viallinen esivahvistin
2. Rikkoutunut elektrodi
3. Tukkeutunut rajapintaelementti
4. Rikkoutunut referenssielektrodi
Mittaustulos pH 7 (eikä muutu) 1. Anturi väärin kytketty
2. Lämpötila-anturi poikki
3. Likainen mittauselektrodi
Mittaus vaeletelee 1. Lämpötila-anturi poikki Tarkasta lämpötila-anturi
Mittaus on hidas 1. Likainen mittauselektrodi Puhdista mittauselektrodi
Laitteisto ei kalibroidu 1. Likainen tai rikkoutunut mittaus -
elektrodi
2. Referenssielektrodi mytkyttynyt
3. Esivahvistin vioittunut
Tarkasta esivahvistimen toiminta
Vaihda elektrodi
Vaihda rajapintaelementti
Vaihda referenssielektrodi
Korjaa kytkennät
Tarkasta lämpötila-anturi
Puhdista elektrodi
Puhdista/vaihda elektrodi
Täytä referenssikammio uudelleen
Tarkasta esivahvistimen toiminta
4.4 Esivahvistimen tarkastus
1. Oikosulje esivahvistimen BNC-liitin joko oikosulkuliittimellä tai johtimella (kuva 4-1).
2. Mittauksen tulisi osoittaa arvoa pH 7.0. Standardisoi tarvittaessa.
3. Mikäli mittausta ei saada standardisoitua osoittamaan arvoa pH 7.0, vaihda esivahvistin ja
tarkasta sen toiminta ohjeen mukaisesti.
Kuva 4-1 Esivahvistimen tarkastus
9
K:\MYYNTI\MANUALS\NESTEANA\320HP\320HP_11.DOC
5 VARAOSALUETTELO
Kuva 5-1 320HP-anturi
KOHTA VARAOSANUMERO KUVAUS MÄÄRÄ
1 23132-00 Temperature sensor, 3k 1
23132-01 Temperature sensor, PT100 1
2000734 Liquid Junction, Wood, KYNAR for Calibration 1
2 2001312 1/4 FNPT-1” MNPT Adapter 1
3 2001315 Stainless Steel Flow Cell 1
4 2001317 Liquid Junction, Wood/Foam, KYNAR for Measurement 2
5 2001553 Glass Electrode 1
6 2001779 Housing fot pH Electrode 1
7 2001815 Pipe mounting assembly (Optional) 1
8 22994-00 Micro Junction Reference Element 1
9 22698-00 Preamplifier for use with Model 1003 1
22698-02 Preamplifier for use with Models 1181 and 1050 1
22698-03 Preamplifier for use with Models 1054/2054 Series 1
10 22814-00 PCB Preamplifier mounting
11 3000793 Reference Cell Housing 1
12 3001379 Gasket fo J-box 1
13 3001492 J-box base
14 3001495 Reference Cell Polycarbonate Cover 1
15 3001873 J-box Cover
16 3001907 Mounting Plate, ABS
17 9210083 Potassium Chloride (Kcl) Chrystals 2
18 9000005 2 µF Capasitor 1
19 9160203 Adhesive Bumper 4
20 9300073 1/4” MNPT Stainless Steel Elbow 1
21 9310059 1” MNPT x 1/4” FNPT 304 Stainless Steel Bushing 1
22 9321003 1/4” MNPT x 1/4” Tube Connecter 1
23 9321004 1/4” MNPT x 1/4” Tube Elbow 1
24 9390004 Rotameter 1
25 9550010 O-ring, 2-038 Buna-N 1
26 9550041 O-ring, 2-226 Buna-N 1
2001853 Reference Cell Complete, High Purity 1
10
K:\MYYNTI\MANUALS\NESTEANA\320HP\320HP_11.DOC
2002032 Buffer Cup 1
11
K:\MYYNTI\MANUALS\NESTEANA\320HP\320HP_11.DOC
Revisiokorjauksia
320 HP 1.1 Kuva 2-3a: 1054B -vahvistimen liittimen teksti “Ref GND” korjattu muotoon “Sense GND”
12
K:\MYYNTI\MANUALS\NESTEANA\320HP\320HP_11.DOC
Loading...
