Kurzanleitung

00825-0505-4444, Rev AA

Mai 2019

Rosemount™-Messumformer 8732EM
mit FOUNDATION™-Feldbus

Mit Unterstützung für 8750W

Kurzanleitung Mai 2019

1 Sicherheit

WARNUNG

• Die Nichteinhaltung dieser Installationsrichtlinien kann zu ernsthaften

Verletzungen bis hin zum Tode führen.

• Installations- und Serviceanleitungen sind nur für die Verwendung durch

qualifiziertes Personal vorgesehen. Es dürfen keine anderen
Servicearbeiten als die in der Betriebsanleitung aufgeführten Arbeiten
durchgeführt werden, sofern keine entsprechende Qualifizierung
vorliegt.

• Magnetisch-induktive Durchflussmesssysteme von Rosemount, die mit

einer optionalen Sonderlackierung oder nichtmetallischen
Kennzeichnungsschildern bestellt werden, sind u. U. anfällig für
elektrostatische Entladungen. Zur Vermeidung einer elektrostatischen
Aufladung das Gehäuse des Durchflussmesssystems nicht mit einem
trockenen Tuch abreiben und nicht mit Lösungsmitteln reinigen.

• Sicherstellen, dass die Betriebsumgebung von Messrohr und

Messumformer mit der entsprechenden behördlichen Zulassung
übereinstimmt.

• Sofern die Installation in explosionsgefährdeten Umgebungen erfolgt,

muss sichergestellt sein, dass die Gerätezertifizierung und die
Installationspraktiken der jeweiligen Umgebung entsprechen.

• Vor Arbeiten an Messkreisen die Spannungsversorgung trennen, um die

Zündung einer entflammbaren oder brennbaren Atmosphäre zu
verhindern.

• Explosionsgefahr – Die Verbindungen zum Gerät in einer entflammbaren

oder brennbaren Atmosphäre nicht trennen.

• Bei Installation in einem Ex-Bereich, in explosionsgefährdeter

Atmosphäre, in einem Gefahrenbereich oder einem klassifizierten
Bereich einen Messumformer von Rosemount auf keinen Fall an ein nicht
von Rosemount stammendes Messrohr anschließen.

• Für die korrekte Erdung des Messumformers und Messrohrs sind die

nationalen, lokalen und betrieblichen Standards zu befolgen. Die Erdung
muss von der Bezugserde des Prozesses getrennt sein.

2 Rosemount-Messumformer 8732EM mit FOUNDATION™-Feldbus

Mai 2019 Kurzanleitung

ACHTUNG

• In Fällen, in denen nahe am Einbauort des Messsystems Hochspannung

oder Starkstrom vorhanden ist, sind entsprechende Maßnahmen zum
Schutz des Messsystems vor Streuspannungen bzw. Streuströmen zu
treffen. Bei fehlendem Schutz des Messsystems kann der Messumformer
beschädigt werden und das Messsystem ausfallen.

• Vor Schweißarbeiten am Rohr alle elektrischen Anschlüsse von Messrohr

und Messumformer vollständig abklemmen. Das Messrohr wird am
besten geschützt, indem es von der Rohrleitung entfernt wird.

Kurzanleitung 3

Kurzanleitung Mai 2019

2 Einführung

Dieses Dokument enthält grundlegende Installationsrichtlinien für den
Messumformer 8732EM von Rosemount für die Feldmontage.

• Für Informationen über die Messrohrinstallation siehe Kurzanleitung für

die Messrohrinstallation des magnetisch-induktiven Durchflussmessgeräts
8700 von Rosemount

Die gesamte Benutzerdokumentation findet sich unter www.emerson.com.
Für weitere Kontaktdaten siehe Kundendienst von Emerson Flow.

2.1 Vorgaben zum Rücksendeverfahren

Zur Warenrücksendung sind die entsprechenden Verfahren von Emerson
einzuhalten. Diese Verfahren sorgen für die Einhaltung der gesetzlichen
Transportvorschriften und gewährleisten ein sicheres Arbeitsumfeld für die
Mitarbeiter von Emerson. Bei Nichtbeachtung der Verfahren von Emerson
wird die Annahme der Warenrücksendung verweigert.

4 Rosemount-Messumformer 8732EM mit FOUNDATION™-Feldbus

Mai 2019 Kurzanleitung

2.2 Emerson Flow Kundenservice

E-Mail:

• Weltweit: [e-mail]

• Asien/Pazifik: [e-mail]

Telefon:

Nord- und Südamerika Europa und Naher Osten Asien/Pazifik

Vereinigte
Staaten

Kanada +1 303 527

Mexiko +41 (0) 41

Argentinien [phone]

Brasilien [phone]

Venezuela [phone]

800 522 6277 Vereinigtes

5200

7686 111

7000

8000

3446

Königreich

Niederlande +31 (0) 704

Frankreich 0800 917 901 Indien 800 440 1468

Deutschland 0800 182

Italien 8008 77334 China [phone]

Mittel- und
Osteuropa

Russland/GUS +7 495 981

Ägypten 0800 000

Oman 800 70101 Thailand 001 800 441

Katar 431 0044 Malaysia 800 814 008

Kuwait 663 299 01

Südafrika 800 991 390

Saudi-Arabien 800 844 9564

VAE 800 0444

0870 240
1978

136 666

5347

+41 (0) 41
7686 111

9811

0015

0684

Australien 800 158 727

Neuseeland 099 128 804

Pakistan 888 550 2682

9000

Japan +81 3 5769

6803

Südkorea +82 2 3438

4600

Singapur +65 6 777

8211

6426

Kurzanleitung 5

Kurzanleitung Mai 2019

3 Vor der Installation

Vor der Installation des Messumformers sollten diverse Schritte ausgeführt
werden, um den Installationsprozess zu vereinfachen:

• Setzen der Hardware-Schalter (sofern erforderlich)

• Berücksichtigung mechanischer, elektrischer und umgebungsbezogener

Anforderungen

Anmerkung

Detailliertere Anforderungen finden sich im Produkthandbuch.

Hardware-Schalter

Die Elektronikplatine ist mit zwei vom Anwender wählbaren Hardware­Schaltern ausgestattet. Diese Schalter dienen zur Einstellung von
Simulationsfreigabe und Messumformer-Schreibschutz. Die werksseitige
Standardkonfiguration dieser Schalter ist wie folgt:

Tabelle 3-1: Standardeinstellung der Hardware-Schalter

Einstellung Werksseitige Konfiguration

Simulationsfreigabe Aus

Messumformer-Schreibschutz Aus

Die Einstellung der Hardware-Schalter muss für die meisten Anwendungen
nicht geändert werden. Wenn die Einstellung der Schalter geändert werden
muss, siehe das Produkthandbuch.

Alle für die jeweilige Anwendung geltenden Optionen und Konfigurationen
müssen identifiziert werden. Während der Installation und Konfiguration ist
eine Liste dieser Optionen zum Nachschlagen bereitzuhalten.

Hinweise zur mechanischen Montage

Der Einbauort des Messumformers muss ausreichenden Platz für eine
sichere Montage, den einfachen Zugang zu den Kabeleinführungen, zum
Öffnen der Messumformer-Gehäusedeckel und für das einfache Ablesen der
Anzeige des Displays (sofern vorhanden) gewährleisten.

6 Rosemount-Messumformer 8732EM mit FOUNDATION™-Feldbus

Mai 2019 Kurzanleitung

Abbildung 3-1: Maßzeichnung Modell 8732

7.49

[190,0]

6.48

[164,6]

A

3.07

[78,0]

8.81

[224,0]

B

10.5
[130]

5.0

[128]

1.94

[49,0]

3.00

[76,2]

2.71

[76,2]

5.0

[128]

A

11.02

[280.0]

6.48

[164,6]

5.82

[148,0]

1.97

[50,0]

2.71
[68,8]

C

A. Kabeleinführung ½-14 NPT bzw. M20
B. Display-Abdeckung
C. Befestigungsschrauben

Anmerkung

Abmessungen in Zoll [mm]

Hinweise zum elektrischen Anschluss

Vor dem Herstellen der elektrischen Anschlüsse am Messumformer sind die
nationalen, lokalen und betrieblichen Richtlinien für die Elektroinstallation
zu beachten. Es muss sichergestellt werden, dass die Spannungsversorgung,
die Kabelverschraubungen und weiteres erforderliches Zubehör diesen
Richtlinien entsprechen.

Der Messumformer benötigt eine externe Spannungsversorgung. Der
Zugang zu einer geeigneten Spannungsquelle ist zu gewährleisten.

Kurzanleitung 7

Kurzanleitung Mai 2019

Tabelle 3-2: Elektrische Daten

Rosemount-Messumformer 8732E mit FOUNDATION-Feldbus

Eingangsleistung AC-Spannungsversorgung:

90-250 VAC, 0,45 A, 40 VA

DC-Spannungsversorgung:
12-42 VDC, 1,2 A, 15 W

Feldbus Das Feldbussegment erfordert eine

separate Spannungsversorgung von
9 VDC bis 32 VDC mit einem Entkoppler,
um den Ausgang der
Spannungsversorgung vom
Feldbussegment trennen zu können.

Umgebungsanforderungen

Übermäßige Wärme und Vibrationen vermeiden, um die maximale
Lebensdauer des Messumformers zu gewährleisten. Zu typischen
Problembereichen gehören u. a.:

• Rohrleitungen mit starker Vibration bei integriert montierten

Messumformern

• Installationen in feuchtwarmen oder heißen Umgebungen mit direkter

Sonneneinstrahlung

• Außeninstallationen in kalten Umgebungen

Abgesetzt montierte Messumformer können in der Messwarte installiert
werden, um die Elektronik vor rauen Umgebungsbedingungen zu schützen
und einfachen Zugriff für Konfiguration oder Service zu gewährleisten.

8 Rosemount-Messumformer 8732EM mit FOUNDATION™-Feldbus

Mai 2019 Kurzanleitung

4 Montage

Im Lieferumfang von abgesetzt montierten Messumformern ist eine
Montagehalterung für die Montage an einem 2-Zoll-Rohr oder auf einer
ebenen Oberfläche enthalten.

Abbildung 4-1: Rosemount-Messumformer 8732 – Hardware für die
Montage

C

A

B

D

A. Bügelschraube
B. Montagehalterung
C. Messumformer

D. Befestigungselemente (Beispielkonfiguration)

1. Die Hardware für die Aufnahme der Montagekonfiguration
montieren.

2. Den Messumformer an der Montage-Hardware befestigen.

Das Bedieninterface/Display kann bei Bedarf in Schritten von 90 Grad um bis
zu 180 Grad gedreht werden. Das Bedieninterface darf jedoch in keine
Richtung um mehr als 180 Grad gedreht werden.

Kurzanleitung 9

Kurzanleitung Mai 2019

5 Verkabelung

5.1 Kabeleinführungen und -anschlüsse

Die Kabeleinführungen können als Innengewindeverschraubung in der
Ausführung ½"-14 NPT oder M20 bestellt werden. Die Kabelanschlüsse
müssen in Übereinstimmung mit nationalen, lokalen und betrieblichen
Vorschriften für die Elektroinstallation vorgenommen werden. Nicht
verwendete Kabeleinführungen müssen mit entsprechend zertifizierten
Stopfen verschlossen werden. Die Kunststoffstopfen für den Versand bieten
keinen ausreichenden Eindringschutz.

5.2 Anforderungen an die Kabeleinführungen

• Bei Installationen mit einem eigensicheren Elektrodenkreis kann ein

separater Kabelkanal für das Spulen- und Elektrodenkabel erforderlich
sein. Siehe das Produkthandbuch.

• Bei Installationen mit einem nicht eigensicheren Elektrodenkreis oder bei

Verwendung eines Kombinationskabels kann für den Spulenantrieb und
das Elektrodenkabel ein einzelner dedizierter Kabelkanal zwischen
Messrohr und abgesetzt montiertem Messumformer akzeptabel sein. Bei
nicht eigensicheren Elektrodeninstallationen ist das Entfernen der
Barrieren für die eigensichere Isolierung zulässig.

• Die Bündelung von Kabeln von anderen Geräten in einem gemeinsamen

Kabelkanal verursacht möglicherweise Störungen und Rauschen im
System Siehe Abbildung 5-1.

• Elektrodenkabel dürfen nicht in demselben Kabelkanal wie die

Spannungsversorgungskabel verlegt werden.

• Ausgangskabel dürfen nicht zusammen mit

Spannungsversorgungskabeln verlegt werden.

• Kabeleinführungen entsprechend den Kabeln auswählen, die durch das

Durchflussmessgerät geführt werden.

10 Rosemount-Messumformer 8732EM mit FOUNDATION™-Feldbus

Mai 2019 Kurzanleitung

Abbildung 5-1: Bewährtes Verfahren für die Vorbereitung der
Kabeleinführung

A

B

B

E

E

C

D

E

A. Spannungsversorgung
B. Ausgang
C. Spule

D. Elektrode

E. Sicherheitserdung

5.3

Kurzanleitung 11

Verkabelung des Messrohrs mit dem Messumformer

Integriert montierte Messumformer

Integriert montierte Messumformer, die mit einem Messrohr bestellt
werden, werden zusammengebaut und mittels Verbindungskabel
verbunden ausgeliefert. Es darf nur das mit dem Messgerät ausgelieferte,
werksseitige Kabel verwendet werden. Bei Austauschmessumformern das
vorhandene Verbindungskabel des Originalmessumformers verwenden.
Ersatzkabel sind bei Bedarf erhältlich (siehe Abbildung 5-2).

Kurzanleitung Mai 2019

Abbildung 5-2: Ersatzverbindungskabel

A

B

A. Buchsenmodul 08732-CSKT-0001
B. IMS-Kabel 08732-CSKT-0004

Abgesetzt montierte Messumformer

Kabelsätze sind als individuelle Komponentenkabel oder als Kombination
aus Spulen- und Elektrodenkabel erhältlich. Kabel für abgesetzt montierte
Messumformer können direkt mithilfe der in Tabelle 5-1, Tabelle 5-2 und

Tabelle 5-3 angegebenen Kabelsatznummern bestellt werden.

Teilenummern alternativer Alpha-Kabel sind ebenfalls angegeben. Bei der
Bestellung der Kabel die entsprechende Kabellänge angeben. Individuelle
Komponentenkabel müssen die gleichen Kabellängen aufweisen.

Beispiele:

• 25 Fuß = Menge (25) 08732-0065-0001

• 25 Meter = Menge (25) 08732-0065-0002

Tabelle 5-1: Komponentenkabelsätze - Standardtemperaturbereich
(-20 °C bis 75 °C)

Kabelsatz-Nr. Beschreibung Individuelles

08732-0065-0001
(Fuß)

08732-0065-0002
(Meter)

Satz,
Komponentenkabe
l,
Standardtemperat
urbereich (inklusive
Spule und
Elektrode)

Satz,
Komponentenkabe
l,
Standardtemperat
urbereich (inklusive
Spule und
Elektrode)

Kabel

Spule
Elektrode

Spule
Elektrode

Alpha­Teilenummer

2442C
2413C

2442C
2413C

12 Rosemount-Messumformer 8732EM mit FOUNDATION™-Feldbus

Mai 2019 Kurzanleitung

Tabelle 5-1: Komponentenkabelsätze - Standardtemperaturbereich
(-20 °C bis 75 °C) (Fortsetzung)

Kabelsatz-Nr. Beschreibung Individuelles

08732-0065-0003
(Fuß)

08732-0065-0004
(Meter)

Satz,
Komponentenkabe
l,
Standardtemperat
urbereich (inklusive
Spule und
eigensichere
Elektrode)

Satz,
Komponentenkabe
l,
Standardtemperat
urbereich (inklusive
Spule und
eigensichere
Elektrode)

Kabel

Spule
Eigensichere

Elektrode (blau)

Spule
Eigensichere

Elektrode (blau)

Alpha­Teilenummer

2442C
Nicht verfügbar

2442C
Nicht verfügbar

Tabelle 5-2: Komponentenkabelsätze - erweiterter Temperaturbereich
(-50 °C bis 125 °C)

Kabelsatz-Nr. Beschreibung Individuelles

08732-0065-1001
(Fuß)

08732-0065-1002
(Meter)

08732-0065-1003
(Fuß)

Satz,
Komponentenkabe
l, erweiterter
Temperaturbereich
(inklusive Spule
und Elektrode)

Satz,
Komponentenkabe
l, erweiterter
Temperaturbereich
(inklusive Spule
und Elektrode)

Satz,
Komponentenkabe
l, erweiterter
Temperaturbereich
(inklusive Spule
und eigensichere
Elektrode)

Kabel

Spule
Elektrode

Spule
Elektrode

Spule
Eigensichere

Elektrode (blau)

Alpha­Teilenummer

Nicht verfügbar
Nicht verfügbar

Nicht verfügbar
Nicht verfügbar

Nicht verfügbar
Nicht verfügbar

Kurzanleitung 13

Kurzanleitung Mai 2019

Tabelle 5-2: Komponentenkabelsätze - erweiterter Temperaturbereich
(-50 °C bis 125 °C) (Fortsetzung)

Kabelsatz-Nr. Beschreibung Individuelles

08732-0065-1004
(Meter)

Satz,
Komponentenkabe
l, erweiterter
Temperaturbereich
(inklusive Spule
und eigensichere
Elektrode)

Kabel

Spule
Eigensichere

Elektrode (blau)

Alpha­Teilenummer

Nicht verfügbar
Nicht verfügbar

Tabelle 5-3: Kombinationskabelsätze - Spulen- und Elektrodenkabel
(-20 °C bis 80 °C)

Kabelsatz-Nr. Beschreibung

08732-0065-2001 (Fuß) Satz, Kombinationskabel, Standard

08732-0065-2002 (Meter)

08732-0065-3001 (Fuß) Satz, Kombinationskabel, tauchfähig

08732-0065-3002 (Meter)

(80 °C trocken/60 °C nass)
(10 m [33 Fuß] durchgehend)

Kabelanforderungen

Es müssen geschirmte Kabel mit verdrillten Doppel- oder Dreifachadern
verwendet werden. Bei Installationen mit individuellem Kabel für
Spulenantrieb und Elektrode siehe Abbildung 5-3. Die Kabellängen sollten
auf max. 152 m (500 Fuß) begrenzt sein. Längen zwischen 152 und 304 m
(500 bis 1000 Fuß) sind auf Anfrage erhältlich. Die Kabellängen müssen für
beide Kabel gleich sein. Bei Installationen mit einem Kombinationskabel für
Spulenantrieb und Elektrode siehe Abbildung 5-4. Die
Kombinationskabellängen sollten auf max. 100 m (330 Fuß) begrenzt sein.

14 Rosemount-Messumformer 8732EM mit FOUNDATION™-Feldbus

Mai 2019 Kurzanleitung

Abbildung 5-3: Individuelle Komponentenkabel

A B

1 2

C

3

A. Spulenantrieb
B. Elektrode
C. Verdrillte, isolierte Litzen (14 AWG)

D. Beidraht

E. Überlappender Folienschirm
F. Äußere Ummantelung

G. Verdrillte, isolierte Litzen (20 AWG)

• 1 = Rot

• 2 = Blau

• 3 = Beidraht

• 17 = Schwarz

• 18 = Gelb

• 19 = Weiß

17 18 19

3

D

E

F

G

Kurzanleitung 15

Kurzanleitung Mai 2019

Abbildung 5-4: Kombinationskabel für Spule und Elektrode

17

19

1

2

3

18

17

A

B

C

A. Beidraht Elektrodenschirm
B. Überlappender Folienschirm
C. Äußere Ummantelung

• 1 = Rot

• 2 = Blau

• 3 = Beidraht

• 17 = Erde

• 18 = Gelb

• 19 = Weiß

Kabelvorbereitung

Die Enden der Spulenantriebs- und Elektrodenkabel wie in Abbildung 5-5
dargestellt vorbereiten. Nur soweit abisolieren, dass der blanke Leiter
vollständig unter die Anschlussklemme passt. Es wird empfohlen, dass die
Länge (D) der ungeschirmten Leiter weniger als 25 mm (1 Zoll) beträgt.
Wenn zu viel Isolierung entfernt wird, kann es zu einem unbeabsichtigten
Kurzschluss mit dem Messumformergehäuse oder anderen
Kabelanschlüssen kommen. Bei zu langen ungeschirmten Leitern oder nicht
korrekt angeschlossenen Kabelschirmen können elektrische Störungen und
damit instabile Messwerte auftreten.

16 Rosemount-Messumformer 8732EM mit FOUNDATION™-Feldbus

Mai 2019 Kurzanleitung

Abbildung 5-5: Kabelenden

A

B

C

D

A. Spule
B. Elektrode
C. Kombination

D. Bereich ohne Abschirmung

WARNUNG

Stromschlaggefahr! An den Klemmen 1 und 2 (40 V) einer externen
Anschlussdose besteht die Gefahr eines Stromschlags.

Kurzanleitung 17

Kurzanleitung Mai 2019

WARNUNG

Explosionsgefahr! Die Elektroden haben direkten Kontakt mit dem Prozess.
Nur kompatible Messumformer und zugelassene Installationsverfahren
verwenden. Für Prozesstemperaturen über 140 °C (284 °F) ein für 125 °C
(257 °F) ausgelegtes Kabel verwenden.

Klemmleisten einer externen Anschlussdose

Abbildung 5-6: Externe Anschlussdose (Ansicht)

A

A. Sensor
B. Messumformer

Tabelle 5-4: Messrohr-/Messumformerverkabelung

Farbe Anschlussklemme

Rot 1 1

Blau 2 2

Beidraht Spule 3 oder nicht

Schwarz 17 17

Gelb 18 18

Weiß 19 19

Beidraht Elektrode

(Messrohr)

angeschlossen

oder nicht

angeschlossen

Anschlussklemme
(Messumformer)

3

B

Anmerkung

Für Ex-Bereiche siehe das Produkthandbuch.

18 Rosemount-Messumformer 8732EM mit FOUNDATION™-Feldbus

Mai 2019 Kurzanleitung

5.4 Plan für die Verkabelung des Messrohrs mit dem Messumformer

Abbildung 5-7: Verkabelung des 8732EM mit einem Komponentenkabel

Kurzanleitung 19

Kurzanleitung Mai 2019

Abbildung 5-8: Verkabelung des 8732EM mit einem Kombinationskabel

20 Rosemount-Messumformer 8732EM mit FOUNDATION™-Feldbus

Mai 2019 Kurzanleitung

5.5 Klemmleisten für Spannungsversorgung und Feldbus

Die rückseitige Abdeckung des Messumformers abnehmen, um Zugang zur
Klemmleiste zu erhalten.

Anmerkung

Für den Anschluss des Impulsausgangs siehe das Produkthandbuch.

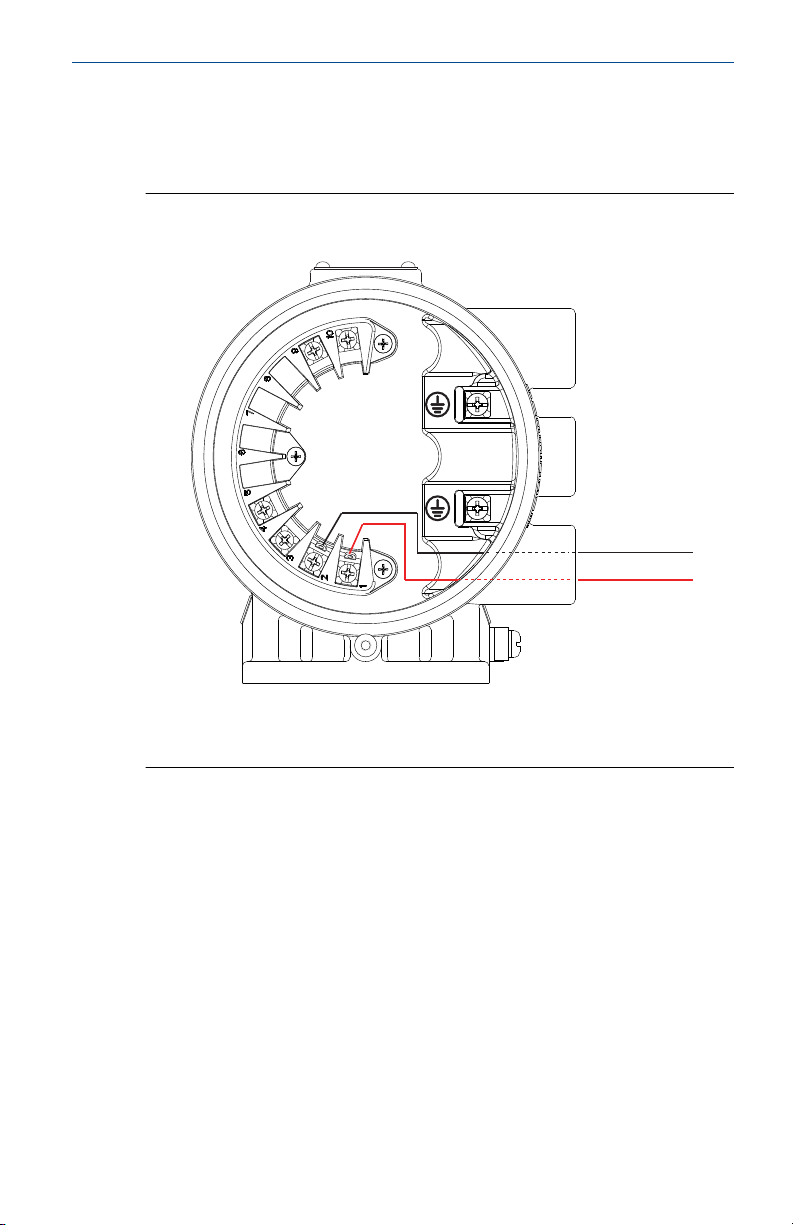

Abbildung 5-9: Klemmleisten

5

A. AC-Version
B. DC-Version

Tabelle 5-5: Anschlussklemmen für Spannungsversorgung und E/A

Klemmennummer AC-Version DC-Version

1 D1 / B D1 / B

2 D0 / A D0 / A

3 Impuls (–) Impuls (–)

4 Impuls (+) Impuls (+)

5 Nicht verwendet Nicht verwendet

6 Nicht verwendet Nicht verwendet

7 Nicht verwendet Nicht verwendet

8 Nicht verwendet Nicht verwendet

9 AC (Nullleiter)/L2 DC (–)

10 AC L1 DC (+)

Kurzanleitung 21

Kurzanleitung Mai 2019

5.6 Anschluss der Spannungsversorgung an den Messumformer

Vor dem Anschluss der Spannungsversorgung an den Messumformer muss
sichergestellt werden, dass das erforderliche Elektromaterial und die
erforderliche Spannungsversorgung verfügbar sind.

• Messumformer mit AC-Spannungsversorgung benötigen eine

Spannungsversorgung von 90-250 V AC (50/60Hz).

• Messumformer mit DC-Spannungsversorgung benötigen eine

Spannungsversorgung von 12-42 V DC.

Den Messumformer entsprechend den nationalen, lokalen und betrieblichen
Elektroanforderungen verkabeln.

Bei Installation in einem Gefahrenbereich muss überprüft werden, ob das
Messgerät über die entsprechenden Zulassungen für Ex-Bereiche verfügt.
Oben am Gehäuse des Messumformers ist eine Kennzeichnung für die
Zulassung für Ex-Bereiche angebracht.

Anforderungen an die AC-Spannungsversorgung

Die folgenden Anforderungen gelten für Geräte mit einer
Spannungsversorgung von 90-250 VAC. Der max. Einschaltstrom beträgt
35,7 A bei einer Spannungsversorgung von 250 VAC und dauert ca. 1 ms.
Der Einschaltstrom bei anderen Versorgungsspannungen kann wie folgt
geschätzt werden: Einschaltstrom (Ampere) = Versorgungsspannung (Volt) /
7,0

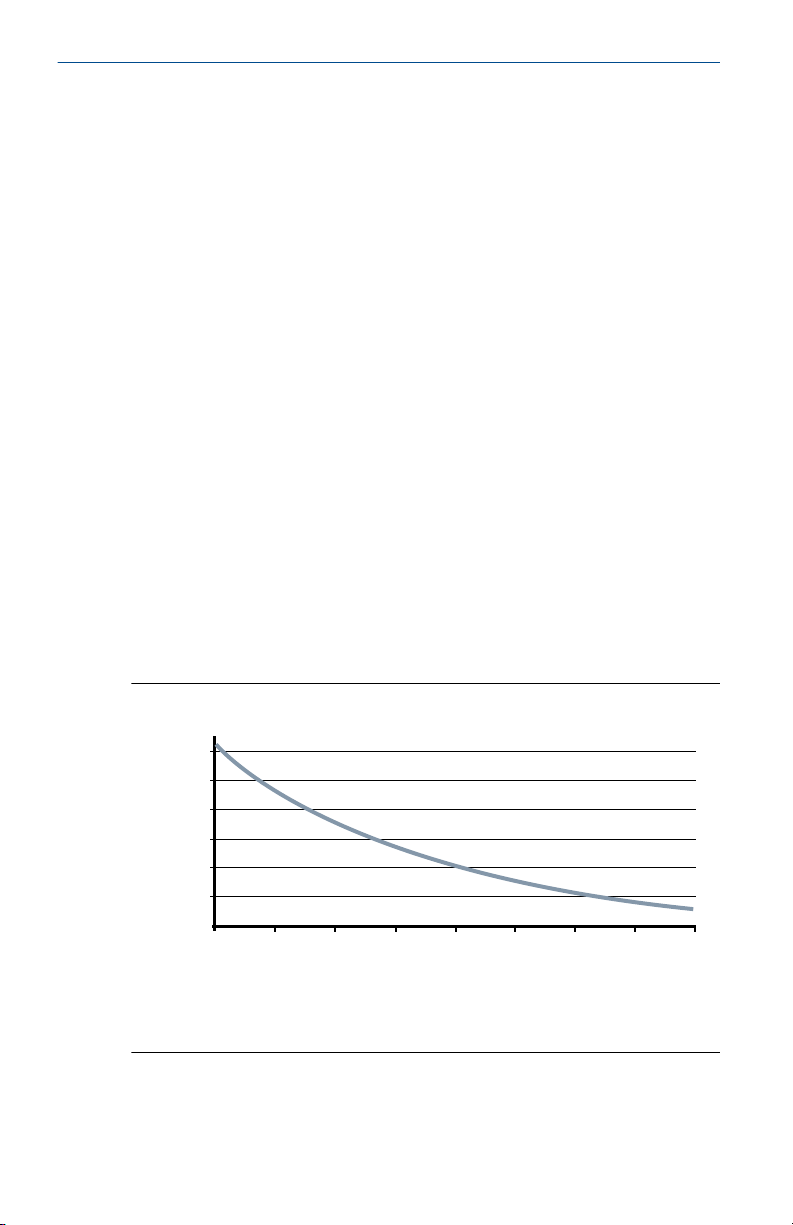

Abbildung 5-10: Anforderungen an die AC-Stromversorgung

0.24

0.22

0.20

A

0.18

0.16

0.14

0.12
90

110 130 150 170B190 210 230 250

A. Versorgungsstrom (A)
B. Versorgungsspannung (VAC)

22 Rosemount-Messumformer 8732EM mit FOUNDATION™-Feldbus

Mai 2019 Kurzanleitung

Abbildung 5-11: Scheinleistung

34

32

30

28

A

26

24

22
20

90

110 130 150 170B190 210 230 250

A. Scheinleistung (VA)
B. Versorgungsspannung (VAC)

Anforderungen an die DC-Spannungsversorgung

Geräte mit standardmäßiger DC-Spannungsversorgung von 12 VDC können
eine Dauerstromaufnahme bis zu 1,2 A haben. Der max. Einschaltstrom
beträgt 42 A bei einer Spannungsversorgung von 42 VDC und dauert ca.
1 ms. Der Einschaltstrom bei anderen Versorgungsspannungen kann wie
folgt geschätzt werden: Einschaltstrom (Ampere) = Versorgungsspannung
(Volt) / 1,0

Abbildung 5-12: Anforderungen an die DC-Stromversorgung

1.2

1.1

1.0

0.9

0.8

A

0.7

0.6

0.5

0.4

0.3

0.2
12

17 22 27

B

32 37 42

A. Versorgungsstrom (A)
B. Versorgungsspannung (VDC)

Anforderungen an die Spannungsversorgungskabel

Ein Kabel mit einem Querschnitt von 5,3 bis 0,8 mm2 (AWG 10 bis 18)
verwenden, das für die entsprechende Temperatur der Anwendung

Kurzanleitung 23

Kurzanleitung Mai 2019

geeignet ist. Für Kabel mit einem Querschnitt von 5,3 bis 2,1 mm2 (AWG 10
bis 14) Kabelschuhe oder andere geeignete Anschlussmittel verwenden. Für
Verkabelungen in Umgebungstemperaturen über 50 °C (122 °F) ein Kabel
verwenden, das für 90 °C (194 °F) ausgelegt ist. Für Messumformer mit DC­Spannungsversorgung mit Kabeln in Überlänge muss sichergestellt werden,
dass min. 12 VDC an den Anschlussklemmen des Messumformers anliegen,
wenn eine Bürde am Gerät anliegt.

Anforderungen an die elektrische Trennung

Das Gerät gemäß den nationalen und regionalen Vorschriften für die
Elektroinstallation über einen externen Trenn- oder Schutzschalter
anschließen.

Installationskategorie

Die Installationskategorie für den Messumformer ist Kategorie II
(Überspannung).

Überstromschutz

Der Messumformer benötigt einen Überstromschutz für die
Spannungsversorgung. Sicherungswerte und kompatible Sicherungen sind
in Tabelle 5-6 dargestellt.

Tabelle 5-6: Anforderungen an die Sicherungen

Spannungsart Spannungsversor

AC­Spannungsversorg
ung

DC­Spannungsversorg
ung

gung

90-250 VAC 2 A, flink Bussman AGC2

12-42 VDC 3 A, flink Bussman AGC3

Sicherungswert Hersteller

oder gleichwertig

oder gleichwertig

Anschlussklemmen für die Spannungsversorgung

Für Messumformer mit AC-Spannungsversorgung (90-250 VAC, 50/60 Hz):

• AC-Nullleiter an Klemme 9 (AC N/L2) und AC-Phasenleiter an Klemme 10

(AC/L1) anschließen.

Für Messumformer mit DC-Spannungsversorgung:

• Minus an Klemme 9 (DC –) und Plus an Klemme 10 (DC +) anschließen.

• Geräte mit DC-Spannungsversorgung können bis zu 1,2 A aufnehmen.

Gehäusedeckel-Sicherungsschraube

Bei Durchflussmesssystemen, die mit einer Gehäusedeckel­Sicherungsschraube geliefert wurden, muss die Schraube nach der

24 Rosemount-Messumformer 8732EM mit FOUNDATION™-Feldbus

Mai 2019 Kurzanleitung

Verkabelung des Messumformers und nach dem Anschluss an die
Spannungsversorgung installiert werden. Zur Installation der
Gehäusedeckel-Sicherungsschraube wie folgt vorgehen:

1. Sicherstellen, dass die Gehäusedeckel-Sicherungsschraube ganz in
das Gehäuse eingeschraubt ist.

2. Den Gehäusedeckel installieren und prüfen, ob er dicht mit dem
Gehäuse abschließt.

3. Die Sicherungsschraube mit einem 2,5-mm-Sechskantschlüssel
lösen, bis sie den Messumformer-Gehäusedeckel berührt.

4. Die Sicherungsschraube zusätzlich noch ½ Umdrehung gegen den
Uhrzeigersinn drehen, um den Gehäusedeckel zu sichern.

Anmerkung

Ein zu hohes Anzugsmoment kann zum Überdrehen des Gewindes
führen.

5. Sicherstellen, dass der Gehäusedeckel nicht entfernt werden kann.

5.7 Feldbus-Verkabelung

Messumformer-Kommunikationseingang

Die FOUNDATION-Feldbus-Kommunikation erfordert an den
Anschlussklemmen des Messumformers für die Kommunikation eine
Spannungsversorgung von mindestens 9 VDC und maximal 32 VDC. Die
Spannung von 32 VDC an den Anschlussklemmen des Messumformers für
die Kommunikation darf nichtüberschritten werden. Keine AC Spannung an
die Anschlussklemmen des Messumformers für die Kommunikation
anlegen. Der Messumformer kann durch eine falsche Spannungsversorgung
beschädigt werden.

Feldverdrahtung

Die FOUNDATION-Feldbus-Kommunikation erfordert, dass der Messumformer
mit einer vom Messumformer unabhängigen Spannung versorgt wird. Das
beste Ergebnis erhält man mit einem abgeschirmten Kabel mit paarweise
verdrillten Adern. Um die optimale Funktion neuer Anwendungen zu
gewährleisten, sollte ein Kabel mit paarweise verdrillten Adern verwendet
werden, das speziell für die Feldbus-Kommunikation konzipiert wurde. Die
Anzahl von Geräten an einem Feldbussegment wird durch die
Versorgungsspannung, den Widerstand des Kabels und die Stromaufnahme
der einzelnen Geräte begrenzt. Für Informationen zu den
Kabelspezifikationen siehe Tabelle 5-7.

Kurzanleitung 25

Kurzanleitung Mai 2019

Tabelle 5-7: Ideale Kabelspezifikationen für die Feldbusverdrahtung

Merkmal Ideale Spezifikation

Impedanz 100 Ohm ± 20 % bei 31,25 kHz

Leiterquerschnitt 0.8 mm2 (AWG 18)

Abschirmung 90 %

Abschwächung 3 dB/km

Kapazitive Asymmetrie 2 nF/km

Aufbereitung der Spannungsversorgung

Jede Feldbus-Spannungsversorgung muss mit einem Entkoppler
ausgestattet sein, um den Ausgang der Spannungsversorgung vom
Feldbussegment trennen zu können.

Abbildung 5-13: Anschlüsse für die Spannungsversorgung

A B

C

D

E

F

G

H

I

A. Entkoppler

B. Abschlusswiderstände

C. Feldbussegment

D. Spannungsversorgung

E. Hauptleitung (Trunk)

F. Abzweigleitungen (Spurs)
G. Messwarte
H. FOUNDATION-Feldbus-Host

I. Geräte 1 bis 11

26 Rosemount-Messumformer 8732EM mit FOUNDATION™-Feldbus

Mai 2019 Kurzanleitung

Verdrahtung des Messumformers

• Anschlussklemmen 1 und 2 verwenden.

• Der Messumformer-Feldbus-Anschluss ist nicht polaritätsgebunden.

Abbildung 5-14: Feldbusverkabelung

A

B

A. Feldbus-Klemme (2)
B. Feldbus-Klemme (1)

Kurzanleitung 27

Kurzanleitung Mai 2019

6 Basiskonfiguration

Nach der Installation des magnetisch-induktiven Durchflussmesssystems
und dem Anschluss der Spannungsversorgung müssen die grundlegenden
Parameter des Messumformers mit einem FOUNDATION-Feldbus-Host
konfiguriert werden (siehe Kommunikationsverfahren).
Konfigurationseinstellungen werden im nicht-flüchtigen Speicher des
Messumformers gespeichert.

Die standardmäßige Messumformerkonfiguration (ohne Optionscode C1
„kundenspezifische Konfiguration“) wird mit den folgenden Parametern ab
Werk geliefert:

• Einheiten: ft/s

• Messrohr-Nennweite: 3 Zoll

• Messrohr-Kalibriernummer: 100000501000000

Beschreibungen der erweiterten Funktionen finden sich im
Produkthandbuch.

6.1 Kommunikationsverfahren

Innerhalb der Feldbus-Parameternamen und in den
Konfigurationsbildschirmen und -tools gibt es Bezüge auf das
Bedieninterface (LOI für Local Operator Interface) des Messumformers.
Diese Art von Display ermöglicht jedoch lediglich eine eingleisige
Kommunikation vom Messumformer zum Anwender in Bezug auf
Prozessvariablen sowie Status- und Diagnoseinformationen.

Für die Konfiguration und andere Kommunikationsübertragungen vom
Anwender zum Messumformer wird eine von zwei möglichen Arten eines
FOUNDATION-Feldbus-Hosts benötigt:

• Bei einem erweiterten FF-Host werden die Messumformerparameter

entweder in Form eines Menübaums (beispielsweise bei einem
Feldkommunikator) oder in Form eines Anzeigebildschirms mit
mehreren Registerkarten (beispielsweise beim AMS Intelligent Device
Manager mit dem DeltaV™-System) angezeigt. Sowohl der Menübaum
als auch die Anzeigebildschirme mit mehreren Registerkarten werden als
Teil der für den jeweiligen Messumformer spezifischen
Gerätebeschreibungsdateien bereitgestellt.

• Ein FF-Host in der Basisversion zeigt die Messumformerparameter in Form

einer Liste unterhalb des Resource-Blocks und der Transducer-Blöcke an.

Dieses Dokument enthält Informationen über beide Host-Typen.

Anmerkung

Die Feldbus-Konfigurationstools und -Hosts einiger Anbieter interpretieren
die Geräteinformationen möglicherweise anders als andere Tools oder

28 Rosemount-Messumformer 8732EM mit FOUNDATION™-Feldbus

Mai 2019 Kurzanleitung

Hosts. Daraus können sich bei dem jeweils vorliegenden Host oder Tool
leichte Abweichungen in Bezug auf die Pfade, Orte oder Parameternamen
ergeben.

6.2 FOUNDATION-Feldbus-Konfiguration

Zuweisung der physischen Gerätekennzeichnung und der
Knotenadresse

Der Messumformer wird mit einer leeren physischen Gerätekennzeichnung
und einer temporären Adresse ausgeliefert, damit diese Parameter
automatisch von einem Host zugewiesen werden können. Falls die
physische Gerätekennzeichnung oder die Adresse geändert werden müssen,
sind die Funktionen des Konfigurationstools zu verwenden. Die Tools
können für die folgenden Aufgaben verwendet werden:

• Festlegung eines neuen Wertes für die physische Gerätekennzeichnung.

• Änderung der Adresse.

Wenn für den Messumformer eine temporäre Adresse festgelegt wurde,
können nur die physische Gerätekennzeichnung und die Adresse geändert
oder überschrieben werden. Die Resource-, Transducer- und
Funktionsblöcke sind deaktiviert.

Durchflussspezifische AI-Block-Konfiguration

Die werksseitige Konfiguration der vier Funktionsblöcke für die
Analogeingänge (AI-Blöcke) lautet wie folgt:

• Ein Block ist für den Durchfluss konfiguriert:
— Der Parameter CHANNEL ist auf 1 gesetzt

— Die Parameter XD_SCALE sind auf die folgenden Werte gesetzt:

• EU_100: -39,37

• EU_0: -39,37

• UNITS_INDEX: ft/sec

• DECIMAL: 2

— Der Parameter L_TYPE ist auf „Direct“ (Direkt) gesetzt

• Die anderen drei sind als Zähler A, Zähler B und Zähler C konfiguriert

Weiterführende Informationen:

• Informationen über die Zähler- oder AI-Block-Parameter-Konfiguration

finden sich im Produkthandbuch.

• Für weitere Informationen über die AI-Block-Konfiguration und

Fehlerbehebung siehe FOUNDATION™-Feldbus-Funktionsblöcke, Dokument
00809-0100-4783.

Kurzanleitung 29

Kurzanleitung Mai 2019

Wenn der AI-Block für die Durchflussmessung rekonfiguriert werden muss:

1. Den Parameter CHANNEL auf 1 für Durchfluss setzen.

2. Die Parameter XD_SCALE (EU_100, EU_0, UNITS_INDEX und
DECIMAL) auf die gewünschte Messskala des
Durchflussmessumformers einstellen.

3. Den Parameter L_TYPE auf die gewünschte Linearisierungsmethode
setzen und dann, sofern erforderlich, die Parameter OUT_SCALE
einstellen:

• Für die direkte Messung (die AI-Block-Ausgabe entspricht

XD_SCALE) den Parameter L_TYPE auf „Direct“ (Direkt) setzen.
Dadurch wird die Kanalkonfiguration vervollständigt.

• Für die indirekte Messung (die AI-Block-Ausgabe wird ausgehend

von XD_SCALE skaliert) den Parameter L_TYPE auf „Indirect“
(Indirekt) setzen und dann die Parameter OUT_SCALE (EU_100,
EU_0, UNITS_INDEX und DECIMAL) auf die von der
Steuerung/dem Überwachungssystem benötigten Skala
einstellen.

Allgemeine, durchflussspezifische Block-Konfiguration

Im Allgemeinen sind nur für den Transducer-Block und die AI-Blöcke
Konfigurationen der durchflussspezifischen Parameter durchzuführen. Alle
anderen Funktionsblöcke werden durch Verknüpfung des AI-Blocks mit den
anderen Blöcken konfiguriert, die für die Steuerungs- und/oder
Überwachungsanwendungen verwendet werden.

6.3

30 Rosemount-Messumformer 8732EM mit FOUNDATION™-Feldbus

Basiskonfiguration

Beschreibende Kennung

FF-Host (erweitert)

FF-Host (Basisversion) TB → TAG_DESC (Index 2)

Der Feldbus-Parameter für die beschreibende Kennung ermöglicht die
Zuweisung einer 32 Zeichen umfassenden Kennung zu einem
Messumformer, um diesen von anderen Messumformern im System
unterscheiden zu können. Diese Kennung ist nicht dasselbe wie die
physische Gerätekennzeichnung (siehe Zuweisung der physischen

Gerätekennzeichnung und der Knotenadresse), die vom Steuerungsschema

verwendet wird.

Configure (Konfigurieren) → (Device Information)
Geräteinformationen → Description (Beschreibung)

Mai 2019 Kurzanleitung

Durchflusseinheiten

Durchflusseinheiten müssen ausgehend vom AI-Block konfiguriert werden,
der für die Durchflussmessung konfiguriert wurde. Siehe FOUNDATION-

Feldbus-Konfiguration.

Nennweite

FF-Host (erweitert) Configure (Konfigurieren) → Basic Setup

FF-Host (Basisversion) TB → TUBE_SIZE (Index 36)

(Grundeinstellung)

Die Nennweite (Messrohrdurchmesser) muss mit dem Durchmesser des am
Messumformer angeschlossenen Messrohrs übereinstimmen.

Kalibrierfaktor

FF-Host (erweitert) Configure (Konfigurieren) → Basic Setup

FF-Host (Basisversion) TB → FLOW_TUBE_CAL_NUM (Index 35)

(Grundeinstellung)

Der Kalibrierfaktor des Messrohrs ist eine 16-stellige Zahl, die bei der
Durchflusskalibrierung im Werk generiert wird. Jedes Messrohr hat seinen
eigenen Kalibrierfaktor, der auf dem Messrohr-Typenschild angegeben ist.

Kurzanleitung 31

*00825-0505-4444*

00825-0505-4444, Rev. AA

Kurzanleitung

Mai 2019

Emerson Automation Solutions

Neonstraat 1
6718 WX Ede
Niederlande
T [phone]
F [phone]

Emerson Process Management GmbH
& Co OHG

Katzbergstr. 1
40764 Langenfeld (Rhld.)
Deutschland
T [phone] – 0
F [phone] – 100

www.EmersonProcess.de

©

2019 Rosemount, Inc. Alle Rechte vorbehalten.

Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson
Electric Co. Rosemount, 8600, 8700, und 8800 sind Marken eines der
Emerson Automation Solutions Unternehmen. Alle anderen Marken sind
Eigentum ihrer jeweiligen Besitzer.

Emerson Process Management AG

Blegistraße 21
6341 Baar-Walterswil
Schweiz
T [phone]
F [phone]

www.emersonprocess.ch

Emerson Automation Solutions
Emerson Process Management AG

Industriezentrum NÖ Süd
Straße 2a, Objekt M29
2351 Wr. Neudorf
Österreich
T [phone]
F [phone]

www.emersonprocess.at
