Guia de início rápido
00825-0422-4445, Rev AB
Novembro 2017
Transmissor Rosemount® 8712EM com
protocolo Modbus
Guia de início rápido
1 Segurança
ADVERTÊNCIA!
• Se essas orientações de instalação não forem seguidas, poderão ocorrer
sérios ferimentos ou morte.
• As instruções de instalação e manutenção devem ser usadas somente por
pessoal qualificado. Não realize nenhum serviço além daqueles contidos
nas instruções de operação, a menos que esteja qualificado.
• Os medidores de vazão magnéticos Rosemount encomendados com
opções de pintura não padrão ou etiquetas não metálicas podem estar
sujeitos a descargas eletrostáticas. Para evitar o acúmulo de carga
eletrostática, não esfregue o medidor de vazão com pano seco nem o
limpe com solventes.
• Verifique se o ambiente de operação do sensor e do transmissor está de
acordo com as certificações da agência apropriadas.
• Se instalado em uma atmosfera explosiva, verifique se a certificação do
dispositivo e as técnicas de instalação estão adequadas a este ambiente
específico.
• Para evitar a ignição de atmosferas inflamáveis ou combustíveis, desligue
a alimentação antes da manutenção dos circuitos.
• Risco de explosão: não desconecte o equipamento quando houver uma
atmosfera inflamável ou combustível.
• Não conecte o transmissor Rosemount a um sensor que não seja
Rosemount ao instalar em uma atmosfera explosiva ou área classificada.
• Siga os padrões nacionais, locais e da fábrica para fazer o aterramento
adequado do transmissor e do sensor no solo. O aterramento no solo
deve ser separado do aterramento de referência do processo.
Novembro 2017
CUIDADO!
• Quando houver alta tensão/alta corrente perto da instalação do medidor,
siga os métodos de proteção apropriados para evitar que tensão/corrente
residuais passem pelo medidor. Se o medidor não for protegido
adequadamente, poderão ocorrer danos ao transmissor ou a falha do
medidor.
• Remova completamente todas as ligações elétricas do sensor e do
transmissor antes da soldagem no tubo. Para a proteção máxima do
sensor, remova-o da tubulação.
2 Transmissor Rosemount 8712EM com protocolo Modbus
Novembro 2017
2 Introdução
Este documento fornece instruções básicas para a instalação completa do
transmissor de montagem em parede Rosemount 8712EM.
• Para realizar a instalação de sensores, consulte o Guia rápido de instalação
do Sensor fluxométrico magnético Rosemount® 8700
• Para obter informações sobre a instalação, configuração, manutenção e
solução de problemas, consulte o Transmissor Rosemount® 8712EM com
manual de referência do protocolo Modbus
Você encontra a documentação completa para o usuário no site
www.emerson.com. Para obter mais informações de contato, consulte o
Seção 2.2.
Guia de início rápido
2.1
Política de devolução
Os procedimentos da Emerson devem ser seguidos ao devolver
equipamentos. Estes procedimentos asseguram a conformidade legal com as
agências de transporte governamentais e ajudam a proporcionar um
ambiente de trabalho seguro para os funcionários da Emerson. A não
observação dos procedimentos da Emerson fará com que o seu equipamento
não possa ser devolvido.
Guia de início rápido 3
Guia de início rápido Novembro 2017
2.2 Serviço de atendimento ao cliente da Emerson Flow
E-mail:
• Internacional: flow.support@emerson.com
• Ásia-Pacífico: APflow.support@emerson.com
Telefone:
América do Norte e Sul Europa e Oriente Médio Ásia-Pacífico
Estados Unidos 800 522 6277 Reino Unido 0870 240 1978 Austrália 800 158 727
Canadá +1 303 527
México +41 (0) 41 7686
Argentina +54 11 4837
Brasil +55 15 3413
Venezuela +58 26 1731
5200
111
7000
8000
3446
Holanda +31 (0) 704 136
França 0800 917 901 Índia 800 440 1468
Alemanha 0800 182 5347 Paquistão 888 550 2682
Itália 8008 77334 China +86 21 2892
Europa Central
e Oriental
Rússia/CEI +7 495 981
Egito 0800 000 0015 Cingapura +65 6 777 8211
Omã 800 70101 Tailândia 001 800 441
Qatar 431 0044 Malásia 800 814 008
Kuwait 663 299 01
África do Sul 800 991 390
Arábia Saudita 800 844 9564
EAU 800 0444 0684
666
+41 (0) 41 7686
111
9811
Nova Zelândia 099 128 804
9000
Japão +81 3 5769
Coreia do Sul +82 2 3438
6803
4600
6426
4 Transmissor Rosemount 8712EM com protocolo Modbus
Novembro 2017
3 Pré-instalação
Antes de instalar o transmissor, há uma série de etapas de pré-instalação que
devem ser concluídas para facilitar o processo de instalação:
• Identifique as opções e configurações cabíveis à sua aplicação
• Configure os switches de hardware, se necessário
• Considere os requisitos mecânicos, elétricos e ambientais
Observação
Consulte o manual de referência do produto para obter mais requisitos
detalhados.
Identifique as opções e as configurações
A instalação típica do transmissor inclui uma conexão de alimentação do
dispositivo, uma conexão de saída Modbus RS-485 e conexões da bobina do
sensor e eletrodos. Outras aplicações podem requerer uma ou mais das
seguintes configurações ou opções:
• Saída de pulso
• Entrada digital/Saída digital
Guia de início rápido
Switches de hardware
O transmissor possui dois switches de hardware selecionáveis pelo usuário.
Esses switches definem a alimentação de impulso interno/externo e a
segurança do transmissor. A configuração padrão desses switches, quando
enviados da fábrica, é:
Configurações padrão do switch de hardwareTabela 3-1:
Configuração Configuração de fábrica
Alimentação de pulso interna/externa Externa
Segurança do transmissor Desativado
O switch de alimentação de impulso interno/externo não está disponível
quando pedido com saída intrinsecamente segura, código de pedido B.
Na maioria dos casos, não é necessário alterar a configuração dos switches de
hardware. Se as configurações do switch precisarem ser alteradas, consulte o
manual de referência do produto.
Certifique-se de identificar quaisquer outras opções e configurações
aplicáveis à instalação. Mantenha uma lista destas opções para consideração
durante os procedimentos de instalação e configuração.
Guia de início rápido 5
Guia de início rápido Novembro 2017
Considerações mecânicas
O local de montagem do transmissor deve oferecer espaço suficiente para a
montagem segura, acesso fácil às portas do conduíte, abertura total das
tampas do transmissor e fácil leitura da tela da LOI (interface local do
operador), caso esteja equipada.
6 Transmissor Rosemount 8712EM com protocolo Modbus
Novembro 2017
Guia de início rápido

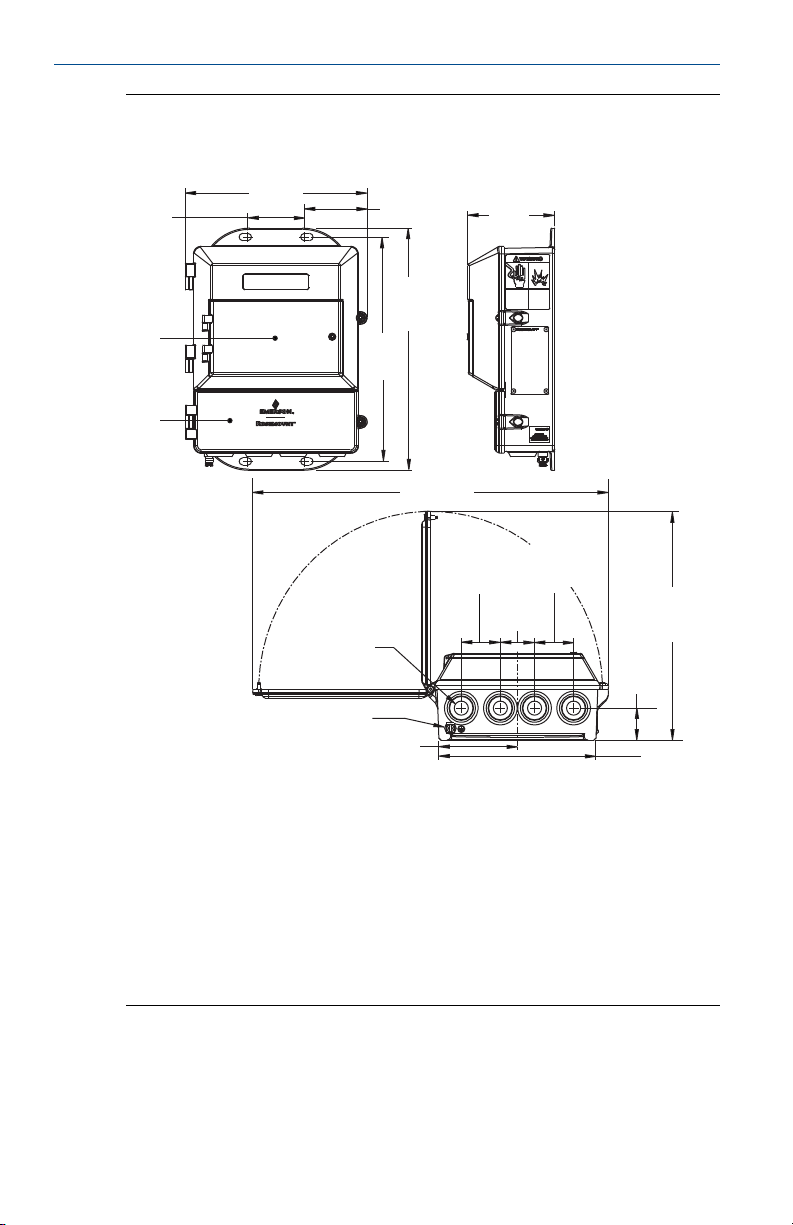

Desenho dimensional do Rosemount 8712EMFigura 3-1:
71
229
C
79
89
306
283
D
449
49 49
43
A
289
40
B
99
198
A. Entrada do conduíte, 1/2 a 14 NPT (4 espaços)
B. Terminal de aterramento
C. Tampa do teclado da LOI
D. A tampa inferior abre as conexões elétricas
Observação
As dimensões estão em polegadas [milímetros]
Considerações elétricas
Antes de fazer qualquer conexão elétrica no transmissor, considere os
requisitos de instalação elétrica nacionais, locais e da fábrica. Certifique-se de
Guia de início rápido 7
Guia de início rápido
ter a fonte de alimentação adequada, o conduíte e os demais acessórios
necessários para cumprir com estes padrões.
O transmissor requer alimentação externa. Garanta o acesso a uma fonte de
alimentação adequada.
Transmissor de vazão Rosemount 8712EM
Entrada de alimentação Alimentação CA:
Circuito pulsado Alimentação interna (ativa): saídas de até 12
Circuito de saída Modbus Alimentação interna (ativa): saídas de até 3,3
Resistores de terminação Em geral, 120 ohms. Consulte a especificação
Um 250 V
Saída de excitação da bobina 500 mA, 40 V máx., 9 W máx.
Novembro 2017
Dados elétricosTabela 3-2:
90 a 250 VCA, 0,45 A, 40 VA
Alimentação CC padrão:
12 a 42 VCC, 1,2 A, 15 W
CC de baixa potência:
12 a 30 VCC, 0,25 A, 4 W
VCC, 12,1 mA, 73 mW
Alimentação externa (passiva): entrada de até
12 VCC, 100 mA, 1 W
VCC, 100 mA, 100 mW
do MODBUS via linha serial e o Guia e implementação (http://www.modbus.org) para obter
mais detalhes.
Considerações ambientais
Para garantir a vida máxima do transmissor, evite temperaturas extremas e
vibração excessiva. Áreas com problemas típicos incluem:
• Instalações em clima tropical/desértico sob luz solar direta
• Instalações externas em climas gelados
Os transmissores montados remotamente podem ser instalados na sala de
controle para proteger os componentes eletrônicos do ambiente hostil e
oferecer fácil acesso para configuração ou serviço.
8 Transmissor Rosemount 8712EM com protocolo Modbus
Novembro 2017
4 Montagem
Os transmissores com montagem em parede são enviados com peças de
montagem para uso em um tubo de 5 cm ou uma superfície plana.

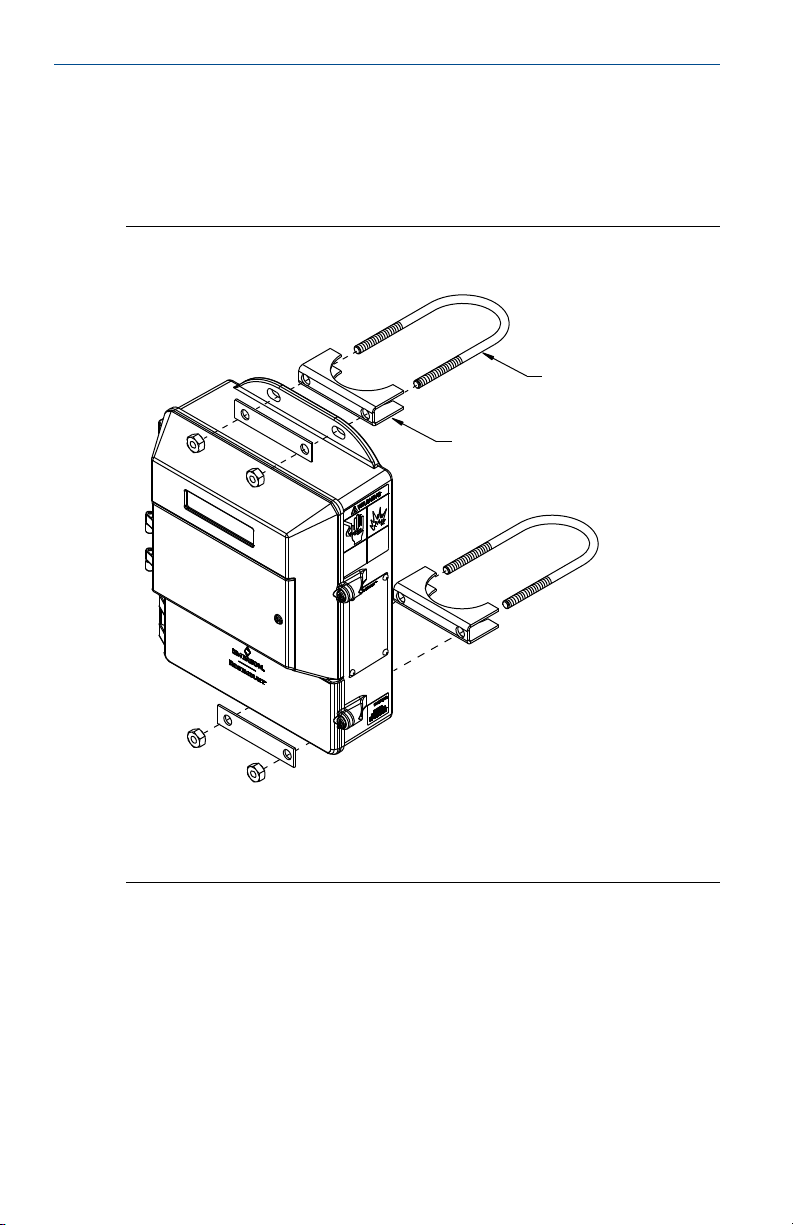

Suporte de montagemFigura 4-1:
Guia de início rápido
A
B
C
A. Parafuso em forma de U
B. Braçadeira
C. Fechos
4.1
Guia de início rápido 9
Montagem em tubo
1. Prenda o cano na braçadeira usando parafusos em forma de U.
2. Prenda o transmissor na montagem da braçadeira com os fechos
apropriados.
Guia de início rápido Novembro 2017
4.2 Montagem em superfície
Prenda o transmissor no local de montagem usando parafusos fornecidos
pelo cliente. A instalação do transmissor deve considerar quatro (4) vezes o
peso do transmissor de 20 kg (44 lb.).
10 Transmissor Rosemount 8712EM com protocolo Modbus
Novembro 2017
5 Fiação
5.1 Entradas e conexões do conduíte
As portas de entrada do conduíte do transmissor são ½ a 14 NPT por padrão.
As conexões do conduíte M20 usam um adaptador. As conexões do conduíte
devem ser feitas de acordo com os códigos elétricos nacionais, locais e da
fábrica. As entradas do conduíte não utilizadas devem ser lacradas com os
bujões certificados. Os bujões plásticos de transporte não oferecem proteção
contra infiltração.
Guia de início rápido
5.2
Requisitos de conduíte
• Para instalações com um circuito de eletrodos intrinsecamente seguro,
pode ser necessário um eletroduto independente para o cabo da bobina
e o cabo do eletrodo. Consulte o manual de referência do manual.
• Nas instalações com um circuito de eletrodos não intrinsecamente
seguro, ou ao usar o cabo de combinação, pode ser aceitável um
conduíte único, exclusivo para a alimentação da bobina, e um cabo do
eletrodo entre o sensor e o transmissor remoto. A remoção das barreiras
para isolamento com segurança intrínseca é permitida para instalações
de eletrodos não intrinsecamente seguras.
• Os cabos agrupados de outros equipamentos em um único conduíte
podem criar interferências e ruído no sistema. Consulte Figura 5-1.
• Os cabos do eletrodo não devem ser usados na mesma bandeja de cabos
que os cabos de alimentação.
• Os cabos de saída não devem passar junto com os cabos de alimentação.
• Selecione o tamanho adequado do conduíte para alimentar os cabos até
o fluxômetro.
Guia de início rápido 11
