Manual de instrucțiuni
51A-3200HP/rev.F
Ianuarie 2011
Senzor pH pentru puritatea ridicată a apei
cu Flowing Junction pHaser
Pentru informații suplimentare,
vizitați pagina noastră de internet la:
www.emersonprocess.com/raihome/liquid/
SPECIFICAȚII
Conductivitate minimă: 0.4 µS/cm
Temperatura probei: 0°C până la 70°C
(32°F până la 160°F)
Presiunea de intrare a probei: 5 până la 10 psig
(134-170 kPa abs); contrapresiunea nu este permisă;
proba trebuie să ajungă la presiunea atmosferică
Materiale hidrofile: Silicon, policarbonat/poliester,
sticlă, inox, PVDF, Viton
1.
Viton este o marcă înregistrată a DuPont Performance Elastomers.
SENZOR/COMPATIBILITATEA PROCESULUI DE APLICARE
Materialele hidrofile ale senzorului pot să nu fie
compatibile cu compoziția procesului și condițiile de
funcționare.
în totalitate responsabilitatea
Compatibilitatea aplicației reprezintă
1
ATENȚIE
utilizatorului.
TM

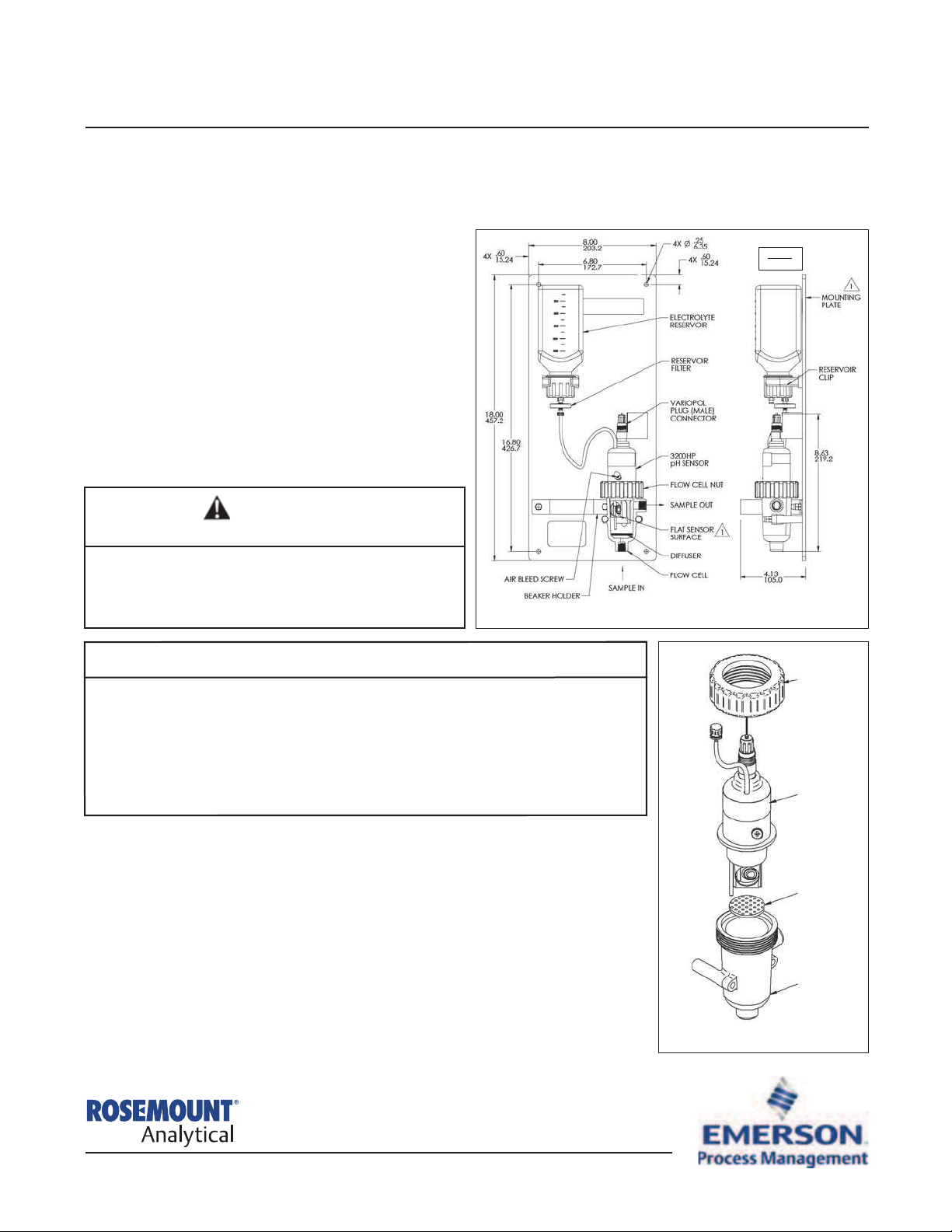

FIGURA 1
DIRECTIVA ATEX
Condiții Speciale pentru utilizare în condiții de siguranță
1.Toți senzorii de tip pH/ORP sunt prevăzuți cu o carcasă din plastic ce poate fi
curățată doar cu cârpa umedă pentru a evita pericolul unei acumulari de
sarcini electrostatice.
2.Toți senzorii de tip pH/ORP sunt destinați să fie în contact cu fluidul din proces
și nu pot atinge 500V r.m.s. a.c. test de protecție. Acest lucru trebuie luat
în considerare la instalare.
INSTALARE
Consultați figura 1 pentru dimensiunile plăcii de montare, pozițiile și
diametrul găurilor de montare.
Scoateți punga ce conține placa difuzor a celulei de debit. Poziționați
placa difuzor plană în partea de jos a celulei de debit. A se vedea fig. 2. A
nu se instala încă senzorul.
Conectați proba și drenați linii de curgere către celula de debit. Conexiunile de proces sunt ¼ inch FNPT.
Celula de debit trebuie să ajungă imediat la presiunea atmosferică.
Să nu utilizați linii de curgere lungi sau complicate.
FIGURA 2
Piulița celula de debit
Senzor pH
Difuzor
Celula de debit

PUNEREA ÎN FUNCȚIUNE A SENZORULUI 3200HP
Conectați cablul la analizor. A se vedea diagrama
1
.
electrică din secțiunea de cablare.
Porniți fluxul probei pentru a umple celula de debit
2.
cu apa.
Deșurubați piulița de plastic transparent pe celula de
.
3
debit și aceasta va aluneca peste senzor. A se vedea
figura 2. Îndepărtați capacul de vinil de la capătul
senzorului și plasați senzorul în apă, în celula de debit.
ATENȚIE
INSTALARE
senzor. Pentru a le
elimina, scoateți senzorul din celula de
debit și țineți-l cu
capătul senzorului
ușor înclinat față de
orizontală. Țineți
discul capilar în sus. FIGURA 5
Slăbiți șurubul de aerisire și lăsați aproximativ 2
mL de soluție să iasă.
Soluția din capacul de protecție poate cauza
iritații ale pielii sau ochilor.
Păstrați discul capilar umed. A se vedea fig. 17.
Dacă discul se usucă, acesta nu mai poate fi
rehidratat și trebuie înlocuit.
Nu scoateți dopul de transport de la tubul
conectat la senzor.
Ridicați sticla de la rezervor afară de pe suport,
ținându-l de placa din spate. Desfaceți capacul și
așezați-l pe o parte într-un loc curat. Nu scoateți
capacul de protecție atașat filtrului.
Turnați 500 mL de soluție de referință (PN 9210391)
în rezervor. Puneți la loc capacul rezervorului.
Scoateți dopurile de transport din filtrul rezervorului
și tubul cu electrolit. Conectați tubul cu electrolit la
filtru apăsând porțiunea de adaptor de pe tub pe
porțiunea de adaptor de pe filtru.
Răsturnați rezervorul și glisați-l înapoi în suport.
Câteva picături de soluție pot fi evacuate din
aerisire.
8.

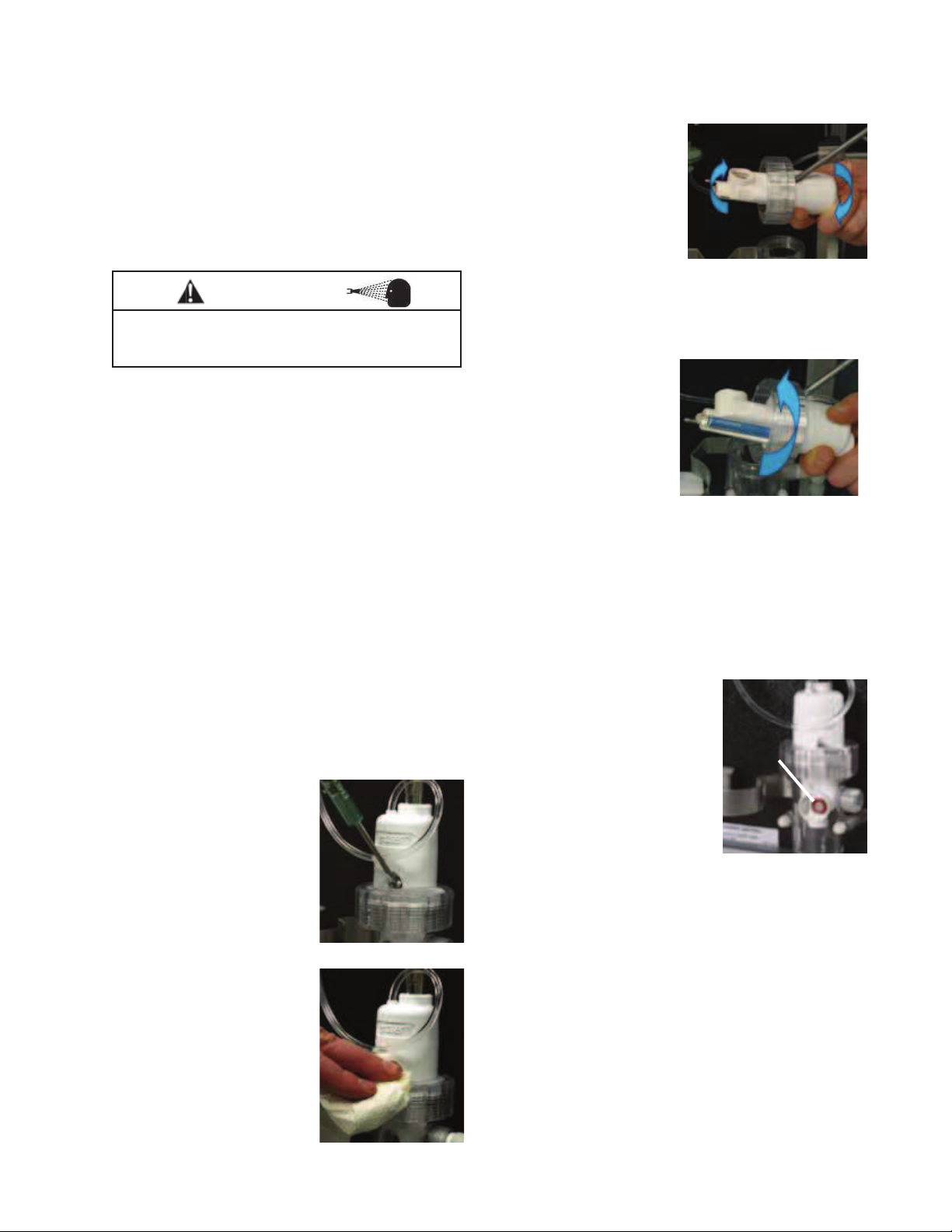

Goliți bulele de aer din tubul cu electrolit și
senzor.
a.
Slăbiți șurubul de aerisire până când acesta
este cuplat la doar un fir.
Așteptați ca bulele de aer
să coboare în tubul cu electrolit și ies prin aerisire.
d.
Rotiți senzorul ușor în direcția indicată de
săgeata din fig.6
până cand discul
capilar ajunge la
60° față de
verticală.
Așteptați ca bulele
să iasă prin deschizătură. Mai
lăsați să iasă încă
2 mL de soluție după ce au ieșit bulele.
Strângeți șurubul de aerisire.
9.
Conectați cablul VP la senzor. Conectorul senzorului este blocat pentru a asigura conectarea
corespunzătoare cu cablul. Odată ce cheia a
alunecat pe fanta de conectare, strângeți cu mâna
conexiunea prin răsucirea inelului striat în sens orar.
10.
Poziționați senzorul în celula de debit. Asigurați-vă
că discul capilar înaintează.
Strângeți șurubul celulei de
debit.
Reglați fluxul probei până
11.
când acesta se situează
între 1 și 3 gph (60 până la
180 mL/min). Pentru cele
mai bune rezultate fluxul
trebuie sa fie constant.
FIGURA 6
Discul
Capilar
FIGURA 7
b.
După ce ultima bulă a
ieșit, mai lăsați să iasă
încă 2 mL de soluție.
Folosiți un prosop de
hârtie pentru a absorbi
electrolitul. Strângeți
șurubul de aerisire.
Bule de aer încă
c.
mai pot rămâne în
FIGURA 3
FIGURA 4

VP6 VP8
10 ft. (3.0 m) 23645-10 24281-06
20 ft. (6.1 m) 23645-11 24281-07
30 ft. (9.1 m) 23645-12 24281-08
CABLARE
Senzorul 3200HP este disponibil cu Variopol (VP) doar
pentru deconectarea rapidă a cablului. Deși versiunile
anterioare ale senzorului au fost livrate cu un cablu
VP6, versiunea curentă utilizează un cablu VP8.
Diagramele electrice din manual sunt doar pentru
cablul VP8. Dacă aveți un cablu VP6, consultați
diagramele electrice de pe pagina noastră de internet:
www.raihome.com.
Tabelul de mai jos oferă codurile pentru cablurile VP6
și VP8:
Lungimea cablului
CONEXIUNI ELECTRICE
Dacă lipsesc coduri sau nu sunt vizibile, identificați
cablul prin deconectarea acestuia de la senzor și
numărând contactele aurii de pe recipientul cablului
(nu de pe senzor). Cablul VP6 are șase contacte;
cablul VP8 are opt contacte.
Nu conectați firul albastru sau firul transparent. Înlăturați
izolația fiecărui fir în parte sau capacul cu o piuliță pentru a
preveni conexiunile greșite. Folosiți o punte de sârmă pentru
a conecta borna de pământ a soluției la borna de referință.
FIGURA 8 1056 Cablare FIGURA 9 54e Cablare
Nu conectați firul albastru sau firul transparent. Înlăturați
izolația fiecărui fir în parte sau capacul cu o piuliță pentru a
preveni conexiunile greșite. Folosiți o punte de sârmă pentru
a conecta borna de pământ a soluției la borna de referință.
