Download

Juhend

DUAL-INPUT INTELLIGENT ANALYZER

Instruction Manual

PN 51-1056/rev.I March 2012

1056

PN 51-1056/rev.I Märts 2012

KAHE-SISENDILINE INTELLIGENTNE ANALÜSAATOR

1056

PÕHIJUHISED

WARNING

Equipment protected throughout by double insulation.

WARNING

RISK OF ELECTRICAL SHOCK

ENNE ALUSTAMIST TUTVU SELLE LEHEKÜLJEGA!

HOIATUS

WARNING

ELEKTRILÖÖGI OHT

RISK OF ELECTRICAL SHOCK

Sinu ostetud Rosemount Analytical Inc. seade on üks parimaid saadaolevatest valikutest konkreetse kasutusala tarbeks. Need seadmed on projekteeritud vastavalt mitmetele riiklikele ja rahvusvahelistele standarditele ning need on läbinud vastavad testid. Kogemused näitavad, et seadme töövõime on otseses seoses paigalduse kvaliteediga ning kasutaja oskusega seadet käitada ja hooldada. Et seade toimiks järjepidevalt vastavalt oma tehnilisele kirjeldusele, peaks personal enne selle paigaldamist, kasutuselevõtmist, käitamist ja hooldamist käesoleva kasutusjuhendiga põhjalikult tutvuma. Kui seadet kasutatakse viisil, mida tootja ei ole ette näinud, võib selle pakutav kaitse ohtude vastu nõrgeneda.

• Täpsete juhiste eiramine võib põhjustada järgmisi olukordi: Inimohver; tervisekahjustus; varaline kahju, seadme kahjustus; garantii tühistamine.

• Veendu, et saadud mudel ja valikud vastavad sinu ostutellimusele. Kontrolli, kas käesolev juhend käsitleb sinu mudelit ja valikuid. Kui mitte, siis helista numbrile 18008548257 või 9497578500 ning küsi endale õige juhend.

• Juhiste täpsustamiseks võta ühendust oma Rosemounti esindajaga.

• Järgi kõiki toote peal ja sellega kaasas olevaid hoiatusi, ettevaatusabinõusid ja juhiseid.

• Lase toodet paigaldada, käitada, uuendada, programmeerida ja hooldada üksnes selleks

kvalitseeritudpersonalil.

• Tutvusta oma personalile toote õiget paigaldamist,

käitamist ja hooldamist.

• Paigalda seade vastavalt käesoleva juhendi Paigaldamise peatükis olevatele juhistele. Järgi asjakohaseid kohalikke ja riiklikke eeskirju. Ühenda toode üksnes juhendis nimetatud elektri- ja rõhuallikatega.

• Kasuta remontimisel ainult tehase poolt dokumenteeritud komponente. Seadme osade ja protseduuride rikkumine või nende volitamata väljavahetamine võib töövõimet kahjustada ning muuta protsessi ohtlikuks.

• Seadme kõik luugid peavad olema suletud ja kaitsekaaned paigaldatud, välja arvatud siis, kui

kvalitseeritudpersonalteostabhooldust.

Kogu seade on kaitstud kahekordse isolatsiooniga.

• Toote paigaldamisel ja hooldamisel võib personal puutuda kokku ohtliku pingega.

• Enne hooldust tuleb eraldiseisva vooluallikaga ühendatud peamine toitejuhe lahti ühendada.

• Ära käita ega käivita seadet, kui korpus on avatud!

• Karbis ühendatud signaalijuhtmestiku nimipinge peab

olema vähemalt 240 V.

• Mittemetallist tõmbetõkised kaablitel ei loo maandust juhtmeliitmike vahel! Kasuta maanduse tüüpi läbiviike ja vahekuid.

• Kaablikarbiku kasutamata sisendid tuleb mittesüttivast materjalist sulguritega kindlalt sulgeda, et tagada korpuse terviklikkus vastavalt isiku- ja keskkonnakaitse nõuetele. Kasutamata juhtmesisendid tuleb sulgeda NEMA 4X või IP65 korkidega, et säilitada seadmele omistatud IP-koodi (NEMA 4X).

• Elektriliste seadmete paigaldamine peab olema kooskõlas National Electrical Code'iga (ANSI/NFPA-70) ja/või kõigi teiste kehtivate riiklike või kohalike nõuetega.

• Käita seadet ainult siis, kui esipaneel on kinnitatud ja paigas.

• Ohutuse ja töövõime huvides peab seade olema ühendatud ja korralikult maandatud kolmejuhtmelise toiteallika kaudu.

• Korrektse kasutamise ja kongureerimise eest vastutab

kasutaja.

ETTEVAATUST

See toode tekitab, kasutab ja võib kiirata raadiosagedusel energiat ning võib seega põhjustada kahjulikku interferentsi

raadiosidevahenditele. Ebaõige paigaldus või kasutus võib seda interferentsi

suurendada. Nagu määrustikus ajutiselt lubatud, ei ole testitud selle seadme vastavust A-klassi arvutusseadmete piirväärtustele FCC eeskirja 15. peatüki alajaotuse J alusel, mis on mõeldud pakkuma mõistlikku kaitset seesuguse interferentsi eest. Seadme kasutamine elurajoonis võib põhjustada interferentsi, mispuhul kasutaja peab omal kulul rakendama kõiki vajalikke meetmeid selle interferentsi kõrvaldamiseks.

ETTEVAATUST

Vastavalt standardile EN50081-2, millele seade on tunnistatud vastavaks, ei ole see toode mõeldud kasutamiseks tootmis-, elu- ega ärirajoonides.

Emerson Process Management

2400 Barranca Parkway Irvine, CA 92606 USA Tel: (949) 757-8500 Faks: (949) 474-7250

http://www.rosemountanalytical.com

KIIRKÄIVITUSE JUHEND

1056 Kahesisendiline analüsaator

1. Paigaldamisjuhiseid vaata peatükist 2.0.

2. Ühenda andur(id) signaalmooduli külge. Juhtmete paigalduse juhiseid vaata peatükist 3.0. Lisateabe saamiseks vaata anduri tehnilist juhendit. Ühenda vooluväljundid, häirereleed ja toiteplokk.

3. Kui ühendused on kinnitatud ja kontrollitud, lülita analüsaatori vooluvõrku.

HOIATUS

WARNING

ELEKTRILÖÖGI OHT

RISK OF ELECTRICAL SHOCK

Elektriliste seadmete paigaldamine peab olema kooskõlas National Electrical Code'iga (ANSI/NFPA-

70) ja/või kõigi teiste kehtivate riiklike või kohalike nõuetega.

4. Analüsaatori esmakordsel käivitamisel kuvatakse Kiirkäivituse aken. Kiirkäivituse kasutusjuhised on järgmised:

a. Taustvalgusega väljal on näidatud kursori asend. b. Kursori vasakule või paremale liigutamiseks kasuta ENTER klahvist vasakul või paremal olevat nuppu. Üles-

alla liikumiseks või väärtuste suurendamiseks ja vähendamiseks kasuta ENTER klahvist ülal ja all olevaid klahve. Komakoha liigutamiseks kasuta vasak- või parempoolset nuppu.

c. Sätte salvestamiseks vajuta ENTER. Vajuta EXIT, kui soovid väljuda ilma tehtud muudatusi salvestamata.

Kiirkäivituse ajal EXIT-i vajutamisel kuvatakse ekraanile uuesti esialgne käivitusaken (vali keel).

5. Tee läbi kiirkäivituse juhendi plokkseemis (joonis A järgmisel leheküljel) näidatud sammud.

6. Viimase sammu järel kuvatakse põhiaken. Väljunditele on määratud vaikeväärtused.

7. Väljundite ja temperatuuriga seotud sätete muutmiseks mine peamenüüsse ja vali funktsioon Program. Järgi ekraanile ilmuvaid juhiseid. Program menüü ülevaate leiad lühijuhise jooniselt B.

8. Analüsaatori vaikesätete taastamiseks vali Program menüüst funktsioon Reset Analyzer (vaikesätete ennistamine).

Figure A. QUICK START GUIDE

Joonis A. KIIRKÄIVITUSE JUHEND

QUICK START GUIDE

KIIRKÄIVITUSE JUHEND

Joonis B. MUDEL 1056 MENÜÜD

Figure B. MODEL 1056 MENU TREE

LÜHITUTVUSTUS

QUICK REFERENCE GUIDE

Sellest dokumendist

Selles juhendis on juhised Mudel 1056 kaksiksisendiga intelligentse analüsaatori paigaldamiseks ja kasutamiseks. Alljärgnevas nimekirjas on ära märgitud kõik dokumendi muudatused.

Muudatus nr Kuupäev

A 01/07 Tootejuhendi esimene väljalase Juhend on koostatud vastavalt Emersoni

B 2/07 Lk. 2, lisatud CE tähis Asendatud kiirkäivituse joonis A C 9/07 Peatükkide 1, 3, 5, 6 ja 7 redigeerimine. Lisatud uued mõõtmistüübid ja omadused — hägusus,

D 11/07 Lisatud peatükki 3.4 andmed 24VDC toiteploki kohta. Lisatud CSA ja FM agentuuride heakskiit

E 05/08 Lisatud1.peatükispetsikatsioonidehulkateaveHARTjaProbusDPdigitaalkommunikatsiooni

F 08/08 Uuendused G 09/08 FM ja CSA agentuuride klass 1, divisjon 2 heakskiit 24V DC ja AC ümberlülituvale toiteplokile. H 04/10 Uuendatud DNV logo ja ettevõtte nimi

I 03/12 Uuendatud meili- ja veebilehe aadress

Märkused

dokumenteerimiseeskirjadele ning uuendatud vastavalt pakutava toote juures tehtud muudatustele.

vooluhulk, voolusisend, häirereleed ja neljaelektroodiline juhtivusandur.

koodide 01, 20, 21, 22, 24, 25, 26, 30, 31, 32, 34, 35, 36 ja 38 suhtes.

kohta.

MUDEL 1056 SISUKORD

MUDEL 1056

KAHESISENDILINE INTELLIGENTNE ANALÜSAATOR

SISUKORD

KIIRKÄIVITUSE JUHEND LÜHITUTVUSTUS SISUKORD

Peatükk Pealkiri Lehekülg

1.0 KIRJELDUS JA SPETSIFIKATSIOONID 1

2.0 PAIGALDAMINE 11

2.1 Lahti pakkimine ja ülevaatus................................................................................................................ 11

2.2 Paigaldamine......................................................................................................................................... 11

3.0 PAIGALDAMINE................................................................................................................................... 19

3.1 Üldine .................................................................................................................................................... 19

3.2 Juhtmesisendite ettevalmistus .............................................................................................................. 19

3.3 Andurikaablie ettevalmistus ................................................................................................................... 20

3.4 Voolu-, väljundi-, alarmide ja sensorite ühendused................................................................................ 20

4.0 EKRAAN JA KASUTUS........................................................................................................................ 27

4.1 Kasutajaliides ........................................................................................................................................ 27

4.2 Seadme klahvid ..................................................................................................................................... 27

4.3 Põhiaken ............................................................................................................................................... 28

4.4 Menüüd .................................................................................................................................................. 29

5.0 PROGRAMMEERIMINE- PÕHITÕED................................................................................................... 31

5.1 Üldine .................................................................................................................................................... 31

5.2 Käivitussätete muutmine......................................................................................................................... 31

5.3 Temperatuuriühikute ning manuaalse või automaatse temperatuuri kompenseerimise valimine........... 32

5.4 Vooluväljunditekonguratsioonjavahemikuseadistamine................................................................... 32

5.5 Turvakoodi seadistamine ....................................................................................................................... 34

5.6

5.7

5.8 Tootja vaikesätete ennistamine - analüsaatori ennistamine ................................................................. 36

5.9 Häirereleed.......................................................................................................................................... 37

6.0 PROGRAMEERIMINE - MÕÕTMISED................................................................................................. 41

6.1 Mõõtmiste programmeerimine - sissejuhatus......................................................................................... 41

6.2 pHmõõtmine........................................................................................................................................... 42

6.3 ORP mõõtmine........................................................................................................................................ 43

6.4 Juhtivuse kontaktmõõtmine..................................................................................................................... 45

6.5 Juhtivuse toroidaalne mõõtmine.............................................................................................................. 48

6.6 Kloori mõõtmine ..................................................................................................................................... 51

6.7 Hapnikumõõtmine............................................................................................................................... 57

6.8 Osooni mõõtmine ................................................................................................................................. 59

Turvapääs................................................................................................................................

Seiskamise kasutamine.............................................................................................................

Vaba kloori mõõtmine ............................................................................................................................ 51

6.6.2 Kogukloori mõõtmine ................................................................................................................... 53

6.6.3 Monoloramiini mõõtmine .............................................................................................................. 54

6.6.4pH-stsõltumatuvabakloorimõõtmine......................................................................................... 55

35 35

MUDEL 1056 SISUKORD

SISUKORD (jätk)

6.9 Hägususemõõtmine.................................................................................................... 60

6.10 Vooluhulga mõõtmine .................................................................................................. 63

6.11 Voolusisend .................................................................................................................. 64

7.0 KALIBREERIMINE ...................................................................................................... 75

7.1 Kalibreerimine - sissejuhatus ....................................................................................... 75

7.2 pHkalibreerimine......................................................................................................... 76

7.3 ORP kalibreerimine ..................................................................................................... 78

7.4 Juhtivuse kontaktmõõtmise kalibreerimine .................................................................. 79

7.5 Juhtivuse toroidaalse mõõtmise kalibreerimine ........................................................... 82

7.6 Kloori kalibreerimine .................................................................................................... 84

7.6.1 Vaba kloor ........................................................................................................... 84

7.6.2 Kogukloor ............................................................................................................ 86

7.6.3 Monokloramiin ..................................................................................................... 88

7.6.4pH-stsõltumatuvabakloorimõõtmine................................................................. 90

7.7 Hapnikumõõtmisekalibreerimine................................................................................ 92

7.8 Osooni mõõtmise kalibreerimine ................................................................................. 95

7.9 Temperatuuri mõõtmise kalibreerimine ........................................................................ 97

7.10 Hägususemõõtmine.................................................................................................... 98

7.11 Voolu impulssmõõtmine................................................................................................. 100

8.0 MATERJALIDE TAGASTAMINE................................................................................... 112

Garantii ......................................................................................................................... 112

MUDEL 1056 SISUKORD

SISUKORD (jätk)

JOONISTE NIMEKIRI

Joon.# Peatükk Joonise pealkiri Lehekülg

A EELSÕNA Kiirkäivituse juhend 63

B EELSÕNA Lühitutvustus 64

2-1 PTK 2,0 Paneelile kinnitamise mõõdud ................................................................................................. 12

2-2 PTK 2,0 Torule ja seinale kinnitamise mõõdud ...................................................................................... 13

2-3 PTK 2,0 CSAsertikatsioonosa1......................................................................................................... 14

2-4 PTK 2,0 CSAsertikatsioonosa2......................................................................................................... 15

2-5 PTK 2,0 FM mittesüttiv osa 1 ................................................................................................................ 16

2-6 PTK 2,0 FM mittesüttiv osa 2 ................................................................................................................ 17

3-1 PTK 3,4 115/230 V vahelduvvoolu toiteplokk ........................................................................................ 20

3-2 PTK 3,4 24VDC Toiteplokk .................................................................................................................... 20

3-3 PTK 3,4 Ümberlülituv vahelduvvoolu toiteplokk ..................................................................................... 20

3-4 PTK 3,4 Vooluväljundi juhtmestik .......................................................................................................... 21

3-5 PTK 3,4 HäirereleejuhtmestikMudel1056ümberlülitusegatoiteplokile............................................... 21

3-6 PTK 3,4 Juhtivuse kontaktmõõtmise moodul ja andurikaabli juhtmed .................................................. 22

3-7 PTK 3,4 Juhtivuse toroidaalse mõõtmise moodul ja andurikaabli juhtmed ........................................... 22

3-8 PTK 3,4 pH/ORP/ISEsignaalmooduljaandurikaablijuhtmestik .......................................................... 23

3-9 PTK 3,4 Amperomeetriline moodul (Cl, O2, Osoon) ja andurikaabli juhtmestik ..................................... 23

3-10 PTK 3,4 Hägususesignaalmoodulkoospistikplokigaanduriühendusega ............................................ 24

3-11 PTK 3,4 Vooluhulga/voolusisendi signaalmoodul ja anduri kaabli juhtmestik ....................................... 24

3-12 PTK 3,4 Mudel 1056 115/230 VAC toitekaabeldus ................................................................................ 25

3-13 PTK 3,4 Mudel 1056 85-265 VAC toitekaabeldus ................................................................................. 25

3-14 PTK 3,4 Mudel 1056 pea-PCB väljundi juhtmestik ................................................................................. 26

3-15 PTK 3,4 Mudel 1056 24 VDC toitejuhtmed ............................................................................................ 26

4-1 PTK 4,3 Põhiakna seadistamine ........................................................................................................... 30

5-1 PTK 5.3.2 Temperatuuriühikute ning manuaalse või automaatse temperatuuri kompenseerimise valimine 32

5-2 PTK 5.4.5 Vooluväljunditekonguratsioonjavahemikuseadistamine...................................................... 33

5-3 PTK 5.5.2 Turvakoodi seadistamine ......................................................................................................... 34

5-4 PTK 5.7.2 Seiskamise kasutamine ............................................................................................................ 35

5-5 PTK 5.8.2 Tootja vaikesätete ennistamine ................................................................................................ 36

6-1 PTK 6,2 pH/ORPmõõtmisekongureerimine ........................................................................................ 67

6-2 PTK 6,4 Kontaktmõõtmisekongureerimine .......................................................................................... 68

6-3 PTK 6,5 Toroidaalsemõõtmisekongureerimine ................................................................................... 69

6-4 PTK 6,6 Kloorimõõtmisekongureerimine ............................................................................................ 71

6-5 PTK 6,7 Hapnikumõõtmisekongureerimine ........................................................................................ 70

6-6 PTK 6,8 Osoonimõõtmisekongureerimine .......................................................................................... 71

6-7 PTK 6,9 Hägususemõõtmisereguleerimine .......................................................................................... 72

6-8 PTK 6,10 Vooluhulgamõõtmisekongureerimine.................................................................................... 73

6-9 PTK 6,11 mAvoolusisendimõõtmisekongureerimine ........................................................................... 73

7-1 PTK 7,2 pHmõõtmisekalibreerimine ..................................................................................................... 103

7-2 PTK 7,3 ORP mõõtmise kalibreerimine .................................................................................................. 104

7-3 PTK 7,4 Juhitvuse kontakt- ja toroidaalse mõõtmise kalibreerimine ...................................................... 105

7-4 PTK 7,6 Kloori mõõtmise kalibreerimine ................................................................................................ 106

7-5 PTK 7,7 Hapnikumõõtmisekalibreerimine ............................................................................................ 107

7-6 PTK 7,8 Osooni mõõtmise kalibreerimine .............................................................................................. 108

7-7 PTK 7.9 Temperatuuri mõõtmise kalibreerimine..................................................................................... 109

7-8 PTK 7,10 Hägususemõõtmisekalibreerimine ......................................................................................... 110

7-9 PTK 7,11 Vooluhulga mõõtmise kalibreerimine ........................................................................................ 111

iii

MUDEL 1056 SISUKORD

SISUKORD (jätk)

TABELITE NIMEKIRI

Number Peatükk Tabeli pealkiri Lehekülg

5-1 PTK 5.2.1 Mõõtmistüübid ja mõõtühikud ...................................................................................................... 31

6-1 PTK 6.2.1 pH-mõõtmiseprogrammeerimine ................................................................................................ 42

6-2 PTK 6.3.1 ORP-mõõtmise programmeerimine ............................................................................................. 43

6-3 PTK 6.4.1 Juhtivuse kontaktmõõtmise programmeerimine .......................................................................... 45

6-4 PTK 6.5.1 Juhtivuse toroidaalse mõõtmise programmeerimine ................................................................... 48

6-5 PTK 6.6.1.1 Vaba kloori mõõtmise programmeerimine ................................................................................... 51

6-6 PTK 6.6.2.1 Kogukloori mõõtmise programmeerimine .................................................................................... 53

6-7 PTK 6.6.3.1 Monokloramiini mõõtmise programmeerimine............................................................................. 54

6-8 PTK 6.6.4 Vaba kloori mõõtmise programmeerimine ................................................................................... 55

6-9 PTK 6.7.1 Hapnikumõõtmiseprogrammeerimine........................................................................................ 57

6-10 PTK 6.8.1 Osooni mõõtmise programmeerimine ......................................................................................... 59

6-11 PTK 6.9.1 Hägususemõõtmiseprogrammeerimine..................................................................................... 60

6-12 PTK 6.10.1 Vooluhulga mõõtmise programmeerimine ................................................................................... 63

6-13 PTK 6.11.1 Voolusisendi programmeerimine ................................................................................................. 64

7-1 PTK 7,2 pHkalibreerimisprotseduurid ....................................................................................................... 76

7-2 PTK 7,3 ORP kalibreerimisprotseduur ...................................................................................................... 78

7-3 PTK 7,4 Juhtivuse kontaktmõõtmise kalibreerimisprotseduurid ................................................................ 79

7-4 PTK 7,5 Juhtivuse toroidaalmõõtmise kalibratsioon ................................................................................ 82

7-5 PTK 7.6.1 Vaba kloori mõõtmise kalibreerimisprotseduurid ......................................................................... 85

7-6 PTK 7.6.2 Kogukloori kalibreerimisprotseduurid .......................................................................................... 86

7-7 PTK 7.6.3 Monokloramiini kalibreerimisprotseduurid ................................................................................... 88

7-8 PTK 7.6.4 pH-stsõltumatuvabakloorikalibreerimisprotseduurid ................................................................ 90

7-9 PTK 7,7 Hapnikukalibreerimisprotseduurid .............................................................................................. 93

7-10 PTK 7,8 Osooni kalibreerimisprotseduurid ................................................................................................ 95

7-11 PTK 7.9 Temperatuuri kalibreerimisprotseduurid ...................................................................................... 97

7-12 PTK 7,10 Hägususekalibreerimisprotseduurid ........................................................................................... 98

7-13 PTK 7,11 Vooluhulga kalibreerimisprotseduurid.......................................................................................... 100

MUDEL 1056

KIRJELDUS JA SPETSIFIKATSIOONID

PEATÜKK 1.0

KIRJELDUS JA SPETSIFIKATSIOONID

• MITMEPARAMEETRILINEINSTRUMENT—ühevõikahesisendiga.ValipH/ORP/ISE,takistuse/juhtivuse,

kontsentratsiooni, kloori mõõtmise, hapniku mõõtmise, osooni mõõtmise, temperatuuri, hägususe, vooluhulga ja 4-20mA voolusisendi vahel.

• SUUR EKRAAN - suured ja kergesti loetavad mõõtmistulemused.

• LIHTNEPAIGALDADA-moodulplaadid,eemaldatavadkonnektorid,hõlpsastiühendatavadtoitekaablid,

andurid ja väljundid.

• INTUITIIVSED MENÜÜAKNAD arenenud diagnostika ja abiakendega.

• LOKALISEERITUD KEELED: Inglise, prantsuse, saksa, itaalia, hispaania, portugali ja hiina.

• HART®jaPROFIBUS®DPdigitaalühendusevalikud.

OMADUSED JA RAKENDUSED

1056 kahesisendiline analüsaator võimaldab ühe või kahe anduri sisendit piiramatu arvu kahe sisendiga mõõtmistüüpide sooritamiseks. See mitmeparameetriline instrument võimaldab laia valikut mõõtmistüüpe, mis sobivad enamusele tööstuslike, kaubanduslike ja kohalike omavalitsuste kasutusvajadustele. Moodullahendus võimaldab signaalisisendmooduleid kohapeal välja

vahetada, tehes konguratsiooni muutmise lihtsaks.

Protsessiväärtused on programmeerimise ja kalibreerimise ajal alati mugavalt kuvatud. KIIRKÄIVITUSE PROGRAMMEERIMINE: Eksklusiivne Kiirkäivituse aken kuvatakse mudeli 1056 esmakordsel käivitamisel. Seade tuvastab iga mõõtmismooduli automaatselt ning laseb kasutajal anduri iga tsükli paari lihtsa

sammuga kongureerida, et neid saaks kohe kasutama

hakata.

DIGITAALÜHENDUSED: Võimalik on kasutada HART ja Probus DP digitaalkommunikatsioone. Mudeli 1056 HART üksus suudab ühendust luua Mudel 375 HART pihuseadmegajaHARThostidega,näiteksAMSIntelligent DeviceManageriga.Mudeli1056Probusüksusedühilduvad ProbusDPvõrkudeja1.ning2.klassimasteritega.HART ja Probus DP konguratsiooniga üksused toetavad kõiki Mudeli1056ühe-jakahesisendilisimõõtmiskonguratsioone.

MENÜÜD: Kalibreerimiseks ja programmeerimiseks mõeldud menüüaknad on lihtsad ja intuitiivsed. Lihtsas keeles esitatud juhtnöörid ja abiaknad juhivad kasutajat nendes toimingutes. KAHEANDURILINE SISEND JA VÄLJUND: Mudel 1056 toetab ühe- ja kaheandurlist sisednit. Standardseid 0/4—20 mA-lised vooluväljundeid saab programmeerida edasiandmaks kõiki mõõtmistüüpe ja temperatuure. KORPUS: Seade mahub standardsele 1/2 DIN liistule. Korpuse mitmekülgne konstruktsiooniline lahendus toetab paneelile, torule ja pinnale/seinale paigaldamist. ISOLEERITUD SISENDID: Sisendid on isoleeritud muudest signaaliallikatest ja maandusest. See tagab puhta signaalisisendi nii ühe- kui

kahesisendiliste konguratsioonide jaoks. Kahesisendiliste konguratsioonide puhul võimaldab isolatsioon kõiki

mõõtmistüüpide ja signaalide kombinatsioone, vältides sealjuures signaalide häiritust. TEMPERATUUR: Enamus mõõtmisi nõuab temperatuuri kompenseerimist. 1056 tuvastab automaatselt sensoritesse ehitatud Pt100, Pt1000 või 22k NTC RTD-d TURVAKOODID: Ligipääsutasemeid on kaks. Määra üks turvakood rutiinse kalibreerimise ja vooluväljundite seiskamise jaoks ning teine turvakood ligipääsuks kõigi menüüde ja funktsioonide juurde.

MUDEL 1056 PEATÜKK 1,0

DESCRIPTION AND SPECIFICATIONS

SPECIAL MEASUREMENTS: The Model 1056 offers

measuring capabilities for many applications.

Single or Dual Turbidity: Ideal in municipal appli- cations for measurement of low-NTU filtered drinking water. Must be used with Clarity II sensor, sensor cable and debubbler.

l 4-Electrode Conductivity:

The 1056 is compatible with Rosemount Analytical 4-electrode Model 410VP in the PUR-SENSE family of conductivity sensors. This sensor supports a wide array of applications and is capable of measuring a large range of conductivity with one geometric configuration. Wired to the 1056, this sensor can measure 2μS/cm to 300mS/cm with an accuracy of 4% of reading throughout the entire range.

l 4-20mA Current Input: Accepts any analog current

input from an external device for temperature compen-

S1: 1.234µS/cm 25.0ºC

S2: 12.34pH 25.0ºC

Diagnostics Faults Warnings Sensor 1 Sensor 2

Out 1: 12.05 mA Out 2: 12.05 mA 1056-01-20-32-HT Instr SW VER: 2.12

AC Freq. Used: 60Hz

Information about each condition is quickly accessible by pressing DIAG on the keypad. User help screens are displayed for most fault and warning conditions to assist in troubleshooting.

Model T1056

Clarity®II

Turbidimeter

System

DESCRIPTION AND SPECIFICATIONS

SPECIAL MEASUREMENTS: The Model 1056 offers

measuring capabilities for many applications.

Single or Dual Turbidity: Ideal in municipal appli- cations for measurement of low-NTU filtered drinking water. Must be used with Clarity II sensor, sensor cable and debubbler.

l 4-Electrode Conductivity:

l 4-20mA Current Input: Accepts any analog current

input from an external device for temperature compen- sation of measurements and atmospheric pressure input for partial pressure correction of oxygen.

l Selective Ions: The analyzer is able to measure

ammonia and fluoride using commercially available ion-selective electrodes. All analyzers with installed pH boards can be programmed to measure selective ions.

l pH Independent Free Chlorine: With Rosemount

Analytical’s 498Cl-01 sensor, the analyzer is able to measure free chlorine with automatic correction for process pH without the need for a pH sensor.

l Inferential pH: The analyzer is able to derive and

display inferred pH (pHCalc) using two contacting con- ductivity signal boards and the appropriate contacting conductivity sensors. This method will calculate the pH of condensate and boiler water from conductivity and cation conductivity measurements.

Differential Conductivity: Dual input conductivity

S1: 1.234µS/cm 25.0ºC

S2: 12.34pH 25.0ºC

Diagnostics Faults Warnings Sensor 1 Sensor 2

Out 1: 12.05 mA Out 2: 12.05 mA 1056-01-20-32-HT Instr SW VER: 2.12

AC Freq. Used: 60Hz

Information about each condition is quickly accessible by pressing DIAG on the keypad. User help screens are displayed for most fault and warning conditions to assist in troubleshooting.

Model T1056

Clarity®II

Turbidimeter

System

DESCRIPTION AND SPECIFICATIONS

SPECIAL MEASUREMENTS: The Model 1056 offers

measuring capabilities for many applications.

Single or Dual Turbidity: Ideal in municipal appli- cations for measurement of low-NTU filtered drinking water. Must be used with Clarity II sensor, sensor cable and debubbler.

MODEL 1056 SECTION 1.0

DESCRIPTION AND SPECIFICATIONS

DIAGNOSTICS: The analyzer continuously monitors

itself and the sensor(s) for problematic conditions. The display flashes Fault and/or Warning when these conditions occur.

SPECIAL MEASUREMENTS: The Model 1056 offers measuring capabilities for many applications.

Single or Dual Turbidity: Ideal in municipal appli- cations for measurement of low-NTU filtered drinking water. Must be used with Clarity II sensor, sensor cable and debubbler.

Model T1056

Clarity®II

Turbidimeter

System

KIRJELDUS JA SPETSIFIKATSIOONID

DIAGNOSTIKA: Analüsaator jälgib pidevalt iseennast ja

andurit/andureid probleemsete tingimuste osas. Taoliste

tingimusteilmnemiselvilgubekraanilVigaja/võiHoiatus.

ERIMÕÕTMISED: Mudelit 1056 saab kasutada paljude erinevate kasutuste mõõtmiseks.

•Hägususe mõõtmine ühe või kahe anduriga: Ideaalne

olmerakendustes madala NTU väärtusega ltreeritud

S1: 1.234µS/cm 25.0ºC

S2: 12.34pH 25.0ºC

Faults Warnings Sensor 1 Sensor 2

Out 1: 12.05 mA Out 2: 12.05 mA 1056-01-20-32-HT Instr SW VER: 2.12

AC Freq. Used: 60Hz

EKRAAN: Mõõtmistulemused kuvatakse reaalajas suurte numbritega kõrge kontrastiga LCD-ekraanile, lisaks on võimalik kuvada kuni nelja protsessimuutujat või diagnostilist parameetrit. Ekraan on taustvalgusega ning selle formaati on võimalik muuta vastavalt kasutaja vajadustele.

Diagnostics

Kõigi tingimuste

Information about

kohta saab teavet, kui

each condition

vajutada klaviatuuril

is quickly accessible

nuppu DIAG.

by pressing DIAG on

Enamus vea- ja

the keypad. User

hoiatustingimuste

help screens are

esinemiste korral

displayed for most

kuvatakse abiaken,

fault and warning

mis aitab kasutajat veatuvastamisel.

conditions to assist in troubleshooting.

joogivee hägususe mõõtmiseks. Kasutada koos Clarity II anduri, andurite kaabli ja gaasiärastajaga.

Mudel T1056

Model T1056

Clarity®II

Turbidimeter

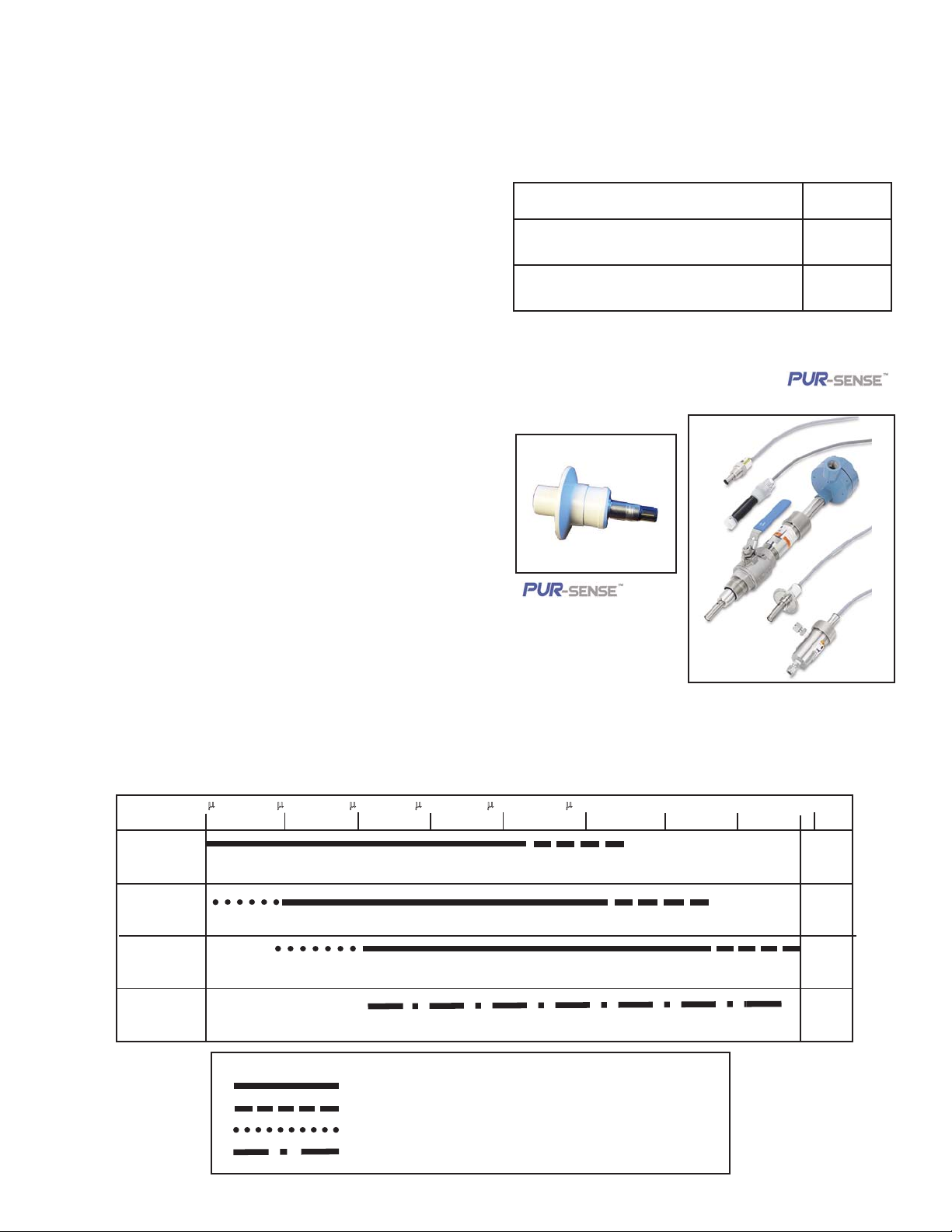

•Juhtivuse mõõtmine 4 elektroodiga: 1056 ühildub Rosemount Analytical 4-elektroodilise mudeliga

SENSE perekonda. See andur toetab mitmesuguseid rakendusi ning suudab üheainsa geomeetrilise

konguratsiooniga mõõta juhtivust laias vahemikus.

1056 külge ühendatult mõõdab see andur juhtivust kogu

410VP, mis kuulub juhtivusandurite PUR-

mõõtmispiirkonnas(2μS/cmkuni300mS/cm)4-protsendilise

LOKALISEERITUD KEELED: Rosemount Analyticali üle maailma müüdavad tooted on lokaliseeritud seitsmesse keelde - inglise, prantsuse, saksa, itaalia, hispaania, portugali ja hiina. Kõigil seadmetel on kasutaja programmeeritavad menüüd, kalibreerimisprotseduurid, veateated ja hoiatused ning kasutaja abimenüüd olemas kõigis seitsmes keeles. Kuvatavat keelt on võimalik hõlpsast muuta vastava menüü abil.

VOOLUVÄLJUNDID: Kaks 4-20 mA või 0-20 mA isoleeritud voolu väljundit. Väljundid on skaleeritavad ning neid on võimalik programmeerida lineaarselt või logaritmiliselt. Väljundi summutamise saab sisse lülitada ajapiiranguga 0 kuni 999 sekundit. Väljund 1 sisaldab ka digitaalset 4-20mA-

listHARTsignaali(ainultvariandis-HT)

täpsusega.

•4-20mA voolusisend:Võtab vastu mis tahes välisseadmest tulevat analoog-voolusisendit näitude temperatuuri kompenseerimiseks ning atmosfäärirõhu sisendit hapniku rõhu osaliseks kompenseerimiseks.

•Selektiivsed ioonid: Analüsaatoriga saab mõõta

ammoniaagi-jauoriidisisaldust,kasutadeskaubandusvõrgus

saadaolevaid ioonselektiivseid elektroode (ISE). Kõiki

analüsaatoreid, millele on paigaldatud pH-moodul, saab

programmeerida mõõtma selektiivseid ioone.

•pH-sõltumatu vaba kloor: Rosemount Analytical 498Cl-01 anduriga suudab analüsaator mõõta vaba kloori sisaldust

protsessi-pH automaatse korrigeerimisega, ilma et pH-

andurit vaja läheks.

•Tuletatud pH:Analüsaator kasutab tuletatud pH (pHCalc)

leidmiseks ja kuvamiseks kaht juhtivuse kontaktmõõtmise signaalmoodulit ning vastavaid juhtivuse kontaktmõõtmise andureid. Selle meetodiga arvutatakse kondensaadi ja

katlaveepHjuhtivusejakatioonidejuhtivusenäitudepõhjal.

•Juhtivuste diferentsiaal: Kahesisendiline juhtivusmõõtmiste

konguratsioon võimaldab mõõta juhtivuste diferentsiaali.

Analüsaatorit saab programmeerida näitama kaksikjuhtivust kas suhtena, protsentuaalse summutusena või protsentuaalse läbipääsuna.

Clarity®II

System

DESCRIPTION AND SPECIFICATIONS

fittings

128 x 96 pixel display resolution. Backlit. Active display area: 58 x 78mm (2.3 x 3.0 in.).

(32 to 131°F). Turbidity only: 0 to 50°C (32 to 122°F), RH 5 to 95% (non-condensing)

Power: Code -01: 115/230 VAC ±15%, 50/60 Hz. 10W. Code -02: 20 to 30 VDC. 15 W. Code -03: 85 to 265 VAC, 47.5 to 65.0 Hz, switching.

15 W.

Note: Code -02 and -03 power supplies include 4 pro-

grammable relays

Equipment protected by double insulation

Alarms relays*: Four alarm relays for process meas- urement(s) or temperature. Any relay can be config- ured as a fault alarm instead of a process alarm. Each relay can be configured independently and each can be programmed with interval timer settings.

Relays: Form C, SPDT, epoxy sealed

Inductive load: 1/8 HP motor (max.), 40 VAC

*Relays only available with -02 power supply (20 - 30 VDC) or -03 switching power supply (85 - 265 VAC)

RFI/EMI: EN-61326 LVD: EN-61010-1

Class I, Division 2, Groups A, B, C, & D Class Il, Division 2, Groups E, F, & G

Class Ill T4A Tamb= 50

°C

CAUTION

RISK OF ELECTRICAL SHOCK

Maximum Relay Current

Resistive

28 VDC 5.0 A

115 VAC 5.0 A

230 VAC 5.0 A

WARNING

MODEL 1056 SECTION 1.0

DESCRIPTION AND SPECIFICATIONS

SPECIFICATIONS - General

Enclosure: Polycarbonate. NEMA 4X/CSA 4 (IP65). Dimensions: Overall 155 x 155 x 131mm (6.10 x 6.10

x 5.15 in.). Cutout: 1/2 DIN 139mm x 139mm (5.45 x

5.45 in.)

Conduit Openings: Accepts 1/2” or PG13.5 conduit

fittings

Display: Monochromatic graphic liquid crystal display.

128 x 96 pixel display resolution. Backlit. Active display area: 58 x 78mm (2.3 x 3.0 in.).

Ambient Temperature and Humidity: 0 to 55°C

(32 to 131°F). Turbidity only: 0 to 50°C (32 to 122°F), RH 5 to 95% (non-condensing)

Storage Temperature Effect: -20 to 60ºC (-4 to 140°F)

Power: Code -01: 115/230 VAC ±15%, 50/60 Hz. 10W.

Code -02: 20 to 30 VDC. 15 W. Code -03: 85 to 265 VAC, 47.5 to 65.0 Hz, switching.

15 W.

Note: Code -02 and -03 power supplies include 4 pro-

grammable relays

Equipment protected by double insulation

Relays: Form C, SPDT, epoxy sealed

Inductive load: 1/8 HP motor (max.), 40 VAC

*Relays only available with -02 power supply (20 - 30 VDC) or -03 switching power supply (85 - 265 VAC)

Inputs: One or two isolated sensor inputs Outputs: Two 4-20 mA or 0-20 mA isolated current out-

puts. Fully scalable. Max Load: 550 Ohm. Output 1 has superimposed HART signal (configurations 1056-0X-2X-3X-HT only)

Current Output Accuracy: ±0.05 mA @ 25 ºC

RFI/EMI: EN-61326 LVD: EN-61010-1

Hazardous Location Approvals -

Options for CSA: -01, 02, 03, 20, 21, 22, 24, 25, 26, 27, 30, 31, 32, 34, 35, 36, 37, 38, AN, and HT.

Class I, Division 2, Groups A, B, C, & D Class Il, Division 2, Groups E, F, & G

Class Ill T4A Tamb= 50

°C

Evaluated to the ANSI/UL Standards. The ‘C’ and ‘US’ indi- cators adjacent to the CSA Mark signify that the product has been evaluated to the applicable CSA and ANSI/UL Standards, for use in Canada and the U.S. respectively

Class I, Division 2, Groups A, B, C, & D Class Il & lll, Division 2, Groups E, F, & G T4A Tamb= 50

°C Enclosure Type 4X

CAUTION

RISK OF ELECTRICAL SHOCK

Maximum Relay Current

Resistive

28 VDC 5.0 A 115 VAC 5.0 A 230 VAC 5.0 A

WARNING

Exposure to some chemicals may degrade the sealing properties used in the following devices: Zettler Relays (K1-K4) PN AZ8-1CH-12DSEA

WARNING

Options for FM: -01, 02, 03, 20, 21, 22, 24, 25, 26, 30, 31, 32, 34, 35, 36, 38, AN, and HT.

DESCRIPTION AND SPECIFICATIONS

Power: Code -01: 115/230 VAC ±15%, 50/60 Hz. 10W.

Code -02: 20 to 30 VDC. 15 W. Code -03: 85 to 265 VAC, 47.5 to 65.0 Hz, switching.

15 W.

Note: Code -02 and -03 power supplies include 4 pro-

grammable relays

Equipment protected by double insulation

WARNING

DESCRIPTION AND SPECIFICATIONS

CAUTION

Resistive

WARNING

MUDEL 1056 PEATÜKK 1,0

MODEL 1056 SECTION 1.0

DESCRIPTION AND SPECIFICATIONS

SPECIFICATIONS - General

Enclosure: Polycarbonate. NEMA 4X/CSA 4 (IP65). Dimensions: Overall 155 x 155 x 131mm (6.10 x 6.10

x 5.15 in.). Cutout: 1/2 DIN 139mm x 139mm (5.45 x

5.45 in.)

Power: Code -01: 115/230 VAC ±15%, 50/60 Hz. 10W. Code -02: 20 to 30 VDC. 15 W. Code -03: 85 to 265 VAC, 47.5 to 65.0 Hz, switching.

15 W.

Note: Code -02 and -03 power supplies include 4 pro-

grammable relays

Equipment protected by double insulation

Relays: Form C, SPDT, epoxy sealed

RFI/EMI: EN-61326 LVD: EN-61010-1

DESCRIPTION AND SPECIFICATIONS

RFI/EMI: EN-61326

DESCRIPTION AND SPECIFICATIONS

Power: Code -01: 115/230 VAC ±15%, 50/60 Hz. 10W.

Code -02: 20 to 30 VDC. 15 W. Code -03: 85 to 265 VAC, 47.5 to 65.0 Hz, switching.

15 W.

Note: Code -02 and -03 power supplies include 4 pro-

grammable relays

Equipment protected by double insulation

Relays: Form C, SPDT, epoxy sealed

RFI/EMI: EN-61326 LVD: EN-61010-1

Maximum Relay Current

Resistive

28 VDC 5.0 A

KIRJELDUS JA SPETSIFIKATSIOONID

SPETSIFIKATSIOON - Üldine

Korpus: Polükarbonaadist. NEMA 4X/CSA 4 (IP65). Mõõtmed: Välimised 155 x 155 x 131mm (6.10 x 6.10 x

5.15 tolli). Liist: 1/2 DIN 139mm x 139mm (5.45 x 5.45 tolli)

Elekter:Kood-01:115/230VAC±15%,50/60Hz.10W. Kood-02:20-30VDC.15W. Kood-0385-265VAC,47,5-65,0Hz,ümberlülituv.15W.

Märkus: Kood -02 ja -03 toiteplokkidega on kaasas neli programmeeritavat releed

Seade on kaitstud kahekordse isolatsiooniga

LVD: EN-61010-1

Alarmreleed*: Neli häirereleed protsessinäitude või temperatuuri jaoks. Kõiki releesid saab seadistada, kas veaalarmi või protsessialarmina. Kõiki releid saab eraldi seadistada ning programmeerida vastavate ajaintervallide seadistusega.

Juhtmesisendid: Sobivad 1/2" või PG13,5 juhtme

x 96 piksliga ekraanilahutus. Taustvalgus: aktiivne ekraani ala: 58 x 78mm (2.3 x 3.0 tolli). Keskkonna temperatuur ja niiskus: 0-55°C (32-

131°F).Hägususepuhul:0-50°C(32-122°F),RH5-95%

(mittekondenseeruv)

Ladustamistemperatuur:-20-60°C (-4-140°F). Ohtlikud keskkonnad -

ühendused Ekraan: Monokroomne vedelkristallekraan 128

CSA valikud: -01, 02, 03, 20, 21, 22, 24, 25, 26,

27,30,31,32,34,35,36,37,38,AN,jaHT.

Klass I, Divisjon 2, Grupid A, B, C ja D Klass II, Divisjon 2, Grupd E, F ja G

Klass Ill T4A Tamb= 50°C

Vastab ANSI/UL nõuetele. C ja US märked CSA märgi kõrval näitavad, et toode vastab CSA ja ANSI/UL nõuetele Kanadas ja USA-s kasutamiseks.

FM valikud: -01, 02, 03, 20, 21, 22, 24, 25, 26, 30,

31,32,34,35,36,38,AN,jaHT.

REOSTUSASTE 2: Tavaliselt ilmneb mitte-juhtiv saastus. Kuid aeg-ajalt võib oodata ajutist juhtivust, mille on põhjustanud kondensatsioon. Kõrgus: kasutuseks kuni 2000 meetri kõrgusel

(6562 jalga)

Klass I, Divisjon 2, Grupid A, B, C ja D Klass II ja III, Divisjon 2, Grupd E, F ja G T4A Tamb= 50°C Ümbrise tüüp 4X

Releed: Form C, SPDT, epoksüliimiga suletud

Maks. relee voolutugevus

Takistus

28 VDC 5,0 A 115 VAC 5,0 A 230 VAC 5,0 A

Induktiivkoormus:1/8HPmootor(maks.),40VAC

ETTEVAATUST

ELEKTRILÖÖGI OHT

*Releed on saadavad ainult -02 toiteploki (20 - 30 VDC) või -03 ümberlülituva toiteplokiga (85 - 265 VAC)

HOIATUS

Mõningate kemikaalide mõju võib halvendada veekindlaid omadusi järgmistel seadmete puhul:

Zettlerreleed(K1-K4)PNAZ8-1CH-12DSEA

Sisendid: Üks või kaks isoleeritud anduri sisendit Väljundid: Kaks 4--20 mA või 0--20 mA isoleeritud voolu

väljundit. Täiesti skaleeritavad. Maks. koormus: 550 Ohm.

Väljund 1-l on lisaks HART signaal (ainult seadistused 1056-0X-2X-3X-HT)

Väljundvoolu täpsus: ±0.05 mA @ 25 ºC Ühendusklemmide reiting: Toitekaabel (3-juhtmeline):

24-12 AWG juhtme suurus.  Signaalmooduli klemmirivi: 26-16 AWG juhtme suurus.  Vooluväljundi ühendused (2-juhtmeline): 24-16 AWG juhtme suurus. Alarmrelee

Kaal/kaal pakituna: (ümardatud lähima naela või

klemmirivi: 24-12 AWG juhtme suurus (-02 24 VDC

vooluallikas -03 85-265VAC vooluallikas)

0,5 kilogrammini): 3 lbs/4 lbs (1.5 kg/2.0 kg)

MUDEL 1056 PEATÜKK 1,0

± 0.1ºC

± 0.5ºC

DESCRIPTION AND SPECIFICATIONS

RECOMMENDED SENSORS FOR CONDUCTIVITY:

All Rosemount Analytical ENDURANCE Model 400 series conductivity sensors (Pt 1000 RTD) and Model 410 sensor.

Temperature range 0-150ºC

Temperature Accuracy, Pt-1000, 0-50 ºC

± 0.1ºC

Temperature Accuracy,

Pt-1000, Temp. > 50 ºC

± 0.5ºC

Temperature Specifications:

MODEL 1056 SECTION 1.0

DESCRIPTION AND SPECIFICATIONS

Measures conductivity in the range 0 to 600,000 μS/cm (600mS/cm). Measurement choices are conductivity, resistivity, total dissolved solids, salinity, and % concen- tration. The % concentration selection includes the choice of five common solutions (0-12% NaOH, 0-15% HCl, 0-20% NaCl, and 0-25% or 96-99.7% H

2SO4

The conductivity concentration algorithms for these solutions are fully temperature compensated. Three temperature compensation options are available: manual slope (X%/°C), high purity water (dilute sodium chloride), and cation conductivity (dilute hydrochloric acid). Temperature compensation can be disabled, allowing the analyzer to display raw conductivity. For more information concerning the use and operation of the contacting conductivity sensors, refer to the product data sheets.

Note: When two contacting conductivity sensors are used, Model 1056 can derive an inferred pH value called pHCalc. pHCalc is calculated pH, not directly measured pH. (Model 1056-0X-20-30-AN required)

Note: Selected 4-electrode, high-range contacting conductivity sensors are compatible with Model 1056.

Input filter: time constant 1 - 999 sec, default 2 sec.

Response time: 3 seconds to 100% of final reading

Salinity: uses Practical Salinity Scale

Total Dissolved Solids: Calculated by multiplying

conductivity at 25ºC by 0.65

RECOMMENDED SENSORS FOR CONDUCTIVITY:

All Rosemount Analytical ENDURANCE Model 400 series conductivity sensors (Pt 1000 RTD) and Model 410 sensor.

CONTACTING CONDUCTIVITY (Codes -20 and -30)

Temperature range 0-150ºC

Temperature Accuracy, Pt-1000, 0-50 ºC

± 0.1ºC

Temperature Accuracy,

Pt-1000, Temp. > 50 ºC

± 0.5ºC

PERFORMANCE SPECIFICATIONS

Recommended Range – Contacting Conductivity

Temperature Specifications:

ENDURANCETMseries of

conductivity sensors

family

4-electrode sensors

DESCRIPTION AND SPECIFICATIONS

2SO4

RECOMMENDED SENSORS FOR CONDUCTIVITY:

All Rosemount Analytical ENDURANCE Model 400 series conductivity sensors (Pt 1000 RTD) and Model 410 sensor.

CONTACTING CONDUCTIVITY (Codes -20 and -30)

Temperature range 0-150ºC

Temperature Accuracy, Pt-1000, 0-50 ºC

± 0.1ºC

Temperature Accuracy,

Pt-1000, Temp. > 50 ºC

± 0.5ºC

PERFORMANCE SPECIFICATIONS

Recommended Range – Contacting Conductivity

Temperature Specifications:

ENDURANCETMseries of

conductivity sensors

family

4-electrode sensors

0.01μS/cm to 200μS/cm

0.1μS/cm to 2000μS/cm

1 μS/cm to 20mS/cm

2 μS/cm to 300mS/cm

200μS/cm to 6000μS/cm

2000μS/cm to 60mS/cm

20mS/cm to 600mS/cm

KIRJELDUS JA SPETSIFIKATSIOONID

JUHTIVUSE KONTAKTMÕÕTMINE (Koodid -20 ja -30)

Mõõdab juhtivust vahemikus 0-600,000 μS/cm (600mS/

Temperatuurispetsikatsioon:

cm). Mõõta saab juhtivust, takistust, lahustunud tahkiste hulka, soolsust ja kontsentratsiooni. Võimalik on mõõta viie

tavapäraselahusekontsentratsiooni(0-12%NaOH, 0-15% HCl,0-20%NaCl,ja0-25%või96-99,7%H2SO4).

Nende lahuste kontsentratsioonide juhtivuse algoritmid on täielikult temperatuuriga kompenseeritavad. Temperatuuri

kompenseerimisevalikuidonkolm:sisestatavkalle(X%/°C),

kõrge puhtusastmega vesi (lahjendatud naatriumkloriid), ja katioonide juhtivus (lahjendatud soolhape). Temperatuuri kompenseerimist on võimalik välja lülitada, lubades nii analüsaatoril näidata puhast juhtivust. Täpsema informatsiooni saamiseks juhtivuse kontaktandurite kasutamise ja töötamise kohta, vaadake toote infolehte.

Märkus: Kahe juhtivuse kontaktanduri kasutamisel suudab

Mudel1056tuletadaarvutatudpHväärtuse,midakutsutakse pHCalc.pHCalc on arvutatud,mitte mõõdetudpH. (vajalik

Mudel 1056-0X-20-30-AN) Märkus: Mudeliga 1056 ühilduvad mõningad 4 elektroodiga, kõrge vahemikuga juhtivuse kontaktandurid.

Sisendi samm: määratav ajakonstant 1—999 sekundit, vaikimisi 2 sekundit.

Reageerimisaeg:3sekundit-lõppnäidu100%

Soolsus: kasutab praktilist soolsuse skaalat

Lahustunud tahkiste kogus: Arvutatakse korrutades

juhtivust 25ºC juures 0,65-ga.

Temperatuuride vahemik 0-150ºC

Temperatuuri täpsus Pt-1000, 0-50 ºC

Temperatuuri täpsus

Pt-1000, Temp. > 50 ºC

SOOVITATAVAD JUHTIVUSANDURID:

Kõik Rosemount Analytical ENDURANCE Model 400 seeria juhtivusandurid (Pt 1000 RTD) ja Model 410 andur.

4-electrode sensors

perekonnast 4 elektroodiga andurid

family

Elemendi

Cell 0.01μS/cm 0.1μS/cm 1.0μS/cm 10μS/cm 100μS/cm 1000μS/cm 10mS/cm 100mS/cm 1000mS/cm

konstant

Constant

0.01

0.1

0.01μS/cm to 200μS/cm

0.1μS/cm to 2000μS/cm

SOORITUSSPETSIFIKATSIOON

Soovitatav vahemik - juhtivuse kontakmõõtmine

200μS/cm to 6000μS/cm

2000μS/cm to 60mS/cm

1.0 1 μS/cm to 20mS/cm

4 elektroodiga

4-electrode

2 μS/cm to 300mS/cm

20mS/cm to 600mS/cm

± 0.1ºC

± 0.5ºC

ENDURANCE

juhtivusandurid

seeria

Cell Constant Linearity

Elemendi konstandi lineaarsus

±0.6% of reading in recommended range

±0,6%näidustsoovitatavasvahemikus

+2 to -10% of reading outside high recommended range

+2-10%näidustväljaspoolsoovitatudvahemikukõrgpunkti

±5% of reading outside low recommended range

±5%näidustväljaspoolsoovitatavavahemikualumistpunkti ±4%näidustsoovitatavasvahemikus

±4% of reading in recommended range

DESCRIPTION AND SPECIFICATIONS

± 0.5ºC

± 1ºC

MUDEL 1056 PEATÜKK 1,0

MODEL 1056 SECTION 1.0

DESCRIPTION AND SPECIFICATIONS

Measures conductivity in the range of 1 (one) μS/cm to 2,000,000 μS/cm (2 S/cm), Measurement choices are conductivity, resistivity, total dissolved solids, salinity, and % concentration. The % concentration selection includes the choice of five common solutions (0-12% NaOH, 0-15% HCl, 0-20% NaCl, and 0-25% or 96-99.7% H2SO4). The conductivity concentration algorithms for these solutions are fully temperature compensated. For other solutions, a simple-to-use menu allows the customer to enter his own data. The analyzer accepts as many as five data points and fits either a linear (two points) or a quadratic function (three or more points) to the data. Two temperature compensation options are available: manual slope (X%/°C) and neutral salt (dilute sodium chloride). Temperature compensation can be disabled, allowing the analyzer to display raw conductivity. Reference temperature and linear temper- ature slope may also be adjusted for optimum results. For more information concerning the use and operation of the toroidal conductivity sensors, refer to the product data sheets.

Repeatability: ±0.25% ±5 μS/cm after zero cal

Input filter: time constant 1 - 999 sec, default 2 sec.

Response time: 3 seconds to 100% of final reading

Salinity: uses Practical Salinity Scale

Total Dissolved Solids: Calculated by multiplying

conductivity at 25ºC by 0.65

Temperature Specifications:

RECOMMENDED SENSORS:

All Rosemount Analytical submersion/immersion and flow-through toroidal sensors.

TOROIDAL CONDUCTIVITY (Codes -21 and -31)

Temperature range -25 to 210ºC (-13 to 410ºF)

Temperature Accuracy,

Pt-100, -25 to 50 ºC

± 0.5ºC

Temperature Accuracy,

Pt-100,. 50 to 210ºC

± 1ºC

PERFORMANCE SPECIFICATIONS

Recommended Range - Toroidal Conductivity

High performance toroidal conductivity sensors

Models 226 and 225

DESCRIPTION AND SPECIFICATIONS

5μS/cm to 500mS/cm

15μS/cm to 1500mS/cm

500mS/cm to 2000mS/cm

500μ

S/cm to 2000mS/cm

100μ

S/cm to 2000mS/cm

1500mS/cm to 2000mS/cm

2SO4

). The conductivity concentration

Temperature Specifications:

RECOMMENDED SENSORS:

All Rosemount Analytical submersion/immersion and flow-through toroidal sensors.

TOROIDAL CONDUCTIVITY (Codes -21 and -31)

Temperature range -25 to 210ºC (-13 to 410ºF)

Temperature Accuracy,

Pt-100, -25 to 50 ºC

± 0.5ºC

Temperature Accuracy,

Pt-100,. 50 to 210ºC

± 1ºC

PERFORMANCE SPECIFICATIONS

Recommended Range - Toroidal Conductivity

High performance toroidal conductivity sensors

Models 226 and 225

KIRJELDUS JA SPETSIFIKATSIOONID

JUHTIVUS TOROIDAALNE MÕÕTMINE (Koodid -21 ja -31)

Mõõdabjuhtivustvahemikus1-2000000μS/cm(2S/cm),

Temperatuurispetsikatsioon:

mõõta on võimalik juhtivust, takistust, lahustunud tahkiste hulka, soolsust ja kontsentratsiooni. Võimalik on mõõta

viie tavapärase lahuse kontsentratsiooni (0-12% NaOH, 0-15%HCl,0-20% NaCl,ja0-25% või 96-99,7%H2SO4).

Temperatuuride vahemik

-25 - 210ºC (-13 - 410ºF)

Nende lahuste kontsentratsioonide juhtivuse algoritmid on täielikult temperatuuriga kompenseeritavad. Muude lahuste jaoks saab klient hõlpsasti kasutatava menüü abil sisestada omad andmed. Analüsaator kasutab kuni viit andmepunkti ja rakendab andmetele kas lineaarset (kahepunktilist) või ruutfuntsiooni (kolm ja enam andmepunkti). Temperatuuri kompenseerimise valikuid on kaks: sisestatav kalle

(X%/°C) ja neutraalne sool (lahjendatud naatriumkloriid).

Temperatuuri kompenseerimist on võimalik välja lülitada, lubades nii analüsaatoril näidata puhast juhtivust. Võrdlustemperatuuri ja lineaarse temperatuuri kallet on võimalik parimate tulemuste saamiseks muuta. Täpsema informatsiooni saamiseks juhtivuse toroidaalsete andurite kasutamise ja töötamise kohta, vaadake toote infolehte.

Korratavus:±0,25%±5μS/cmpärast0-kalibr.

Sisendi samm: määratav ajakonstant 1—999 sekundit,

vaikimisi 2 sekundit.

Reageerimisaeg:3sekundit-lõppnäidu100%

Soolsus: kasutab praktilist soolsuse skaalat

Lahustunud tahkiste kogus: Arvutatakse korrutades

juhtivust 25ºC juures 0,65-ga.

Temperatuuri täpsus

Pt-100, -25 - 50 ºC

Temperatuuri täpsus

Pt-100,. 50 - 210ºC

SOOVITATUD ANDURID:

± 0.5ºC

± 1ºC

Kõik Rosemount Analyticali uputatavad ja läbivooluga toroidaalsed andurid.

Suure jõudlusega toroidaalsed juhtivusandurid

Mudel 226 ja 225

Model 1μS/cm 10μS/cm 100μS/cm 1000μS/cm 10mS/cm 100mS/cm 1000mS/cm 2000mS/cm

Mudel

226

225 & 228

242

222 (1in & 2in)

(1" ja 2")

5μS/cm to 500mS/cm

LOOP PERFORMANCE (Following Calibration)

TSÜKLI TULEMUSLIKKUS (pärast kalibreerimist)

Mudel226:±1%näidust±5μS/cmsoovitatavasvahemikus

Model 226: ±1% of reading ±5μS/cm in recommended range

Mudel225ja228:±1%näidust±10μS/cmsoovitatavasvahemikus

Models 225 & 228: ±1% of reading ±10μS/cm in recommended range

Mudelid222,242:±4%näidustsoovitatavasvahemikus

Models 222,242: ±4% of reading in recommended range

SOORITUSSPETSIFIKATSIOON

Soovitatav vahemik - juhtivus toroidaalne mõõtmine

15μS/cm to 1500mS/cm

100μS/cm to 2000mS/cm

500μS/cm to 2000mS/cm

500mS/cm to 2000mS/cm

1500mS/cm to 2000mS/cm

Mudelid225,226ja228:±5%näidustväljaspoolsoovitatavavahemikuülemistpunkti

Model 225, 226 & 228: ±5% of reading outside high recommended range

Mudel226:±5μS/cmväljaspoolsoovitatavavahemikualumistpunkti

Model 226: ±5μS/cm outside low recommended range

Mudel225ja228:±15μS/cmväljaspoolsoovitatavavahemikualumistpunkti

Models 225 & 228: ±15μS/cm outside low recommended range

MUDEL 1056 PEATÜKK 1,0

DESCRIPTION AND SPECIFICATIONS

PERFORMANCE SPECIFICATIONS - ANALYZER (ORP INPUT)

Measurement Range [ORP]: -1500 to +1500 mV

Accuracy: ± 1 mV

Temperature coefficient: ±0.12mV / ºC

Input filter: time constant 1 - 999 seconds, default 4

seconds.

Response time: 5 seconds to 100% of final reading

RECOMMENDED SENSORS FOR pH:

All standard pH sensors.

RECOMMENDED SENSORS FOR ORP:

All standard ORP sensors.

KIRJELDUS JA SPETSIFIKATSIOONID

pH/ORP/ISE (Koodid -22 ja -32)

KasutatavigastandardsepHvõiORPanduriga.pH,ORP, redoks, ammoniaagi, oori või muu ISE mõõtmiseks.

Automaatne puhvrituvastussüteem kasutab kõigi maailmas levinud puhvristandardite salvestatud puhvri väärtusi ja nende temperatuurikõveraid. Analüsaator tuvastab mõõdetava puhvri väärtuse ja sooritab enne kalibreerimise lõpetamist anduri enesestabilisatsiooni kontrolli. Menüüst on võimalik valida käsitsi määratavat või automaatset temperatuuri

kompenseerimist. Protsessi temperatuurist sõltuvat pH-

muutust on võimalik kompenseerida programmeeritava temperatuuriteguriga. Täpsema informatsiooni saamiseks

pHjaORPanduritekasutamisejatöötamisekohta,vaadake

toote infolehte.

Mudel1056suudabtuletadakaarvutuslikupHtaseme,mida kutsutaksepHCalc (arvutatud pH).pHCalc tuletamiseksja

kuvamiseks tule kasutada kaht juhtivuse kontaktandurit. (Mudel 1056-0X-20-30-AN)

SOORITUSSPETSIFIKATSIOON ANALÜSAATOR (pH-sisend)

Mõõtmisvahemik [pH]:0to14pHTäpsus:±0,01pH

DIAGNOSTIKA: klaasi impedants, võrdlusimpedants

Temperatuurikoetsent:±0,002pH/ºC

Lahuse temperatuuri korrigeerimine: puhas vesi, lahjendatud alus, muu.

Puhvri tuvastamine: NIST, DIN 19266, JIS 8802, BSI, DIN19267, Ingold, ja Merck.

SOORITUSSPETSIFIKATSIOON ANALÜSAATOR (ORP-SISEND)

Mõõtmisvahemik [ORP]: -1500 kuni +1500 mV Täpsus: ± 1 mV

Temperatuurikoetsent:±0,12mV / ºC

Sisendi samm: ajakonstant 1-999 sekundit, vaikimisi 4 sekundit.

Reageerimisaeg: 5sekundit-lõppnäidu100%

SOOVITATAVAD pH-ANDURID:

KõikstandardsedpH-andurid.

SOOVITATAVAD ORP-ANDURID:

Kõik standardsed ORP-andurid.

Sisendi samm: määratav ajakonstant 1-999 sekundit, vaikimisi 4 sekundit.

Reageerimisaeg:5sekunditkuni100%

Temperatuurispetsikatsioon:

Temperatuuride vahemik 0-150ºC

Temperatuuri täpsus, Pt-100, 0-50 ºC ± 0.5ºC

Temperatuuri täpsus, Temp. > 50 ºC ± 1ºC

General purpose and high performance pH sensors

ÜldisekskasutamiseksmõeldudjasuurejõudlusegapHandurid

Models 396PVP, 399VP and 3300HT

Mudelid396PVP,399VPja3300HT

MUDEL 1056 PEATÜKK 1,0

KIRJELDUS JA SPETSIFIKATSIOONID

VOOLUHULK (Kood -23 ja -33)

Enamuse impulsiga töötavate vooluhulga anduritega kasutamiseks saab 1056 kasutaja valida vooluhulga

mõõtühikuks muuhulgas GPM (gallonit minutis), GPH

(gallonit tunnis), cu ft/min (kuupjalga minutis), cu ft/h

(kuupjalgatunnis),LPM(liitritminutis),LPH(liitrittunnis)või

m3/h (kuupmeetrit tunnist), kiiruse mõõtmiseks on kasutatav ft/sec (jalga sekundis) ja m/sek. Seadistades seadme vooluhulga mõõtmiseks, töötab see ka antud ühikutes (gallonid, liitrid, kuupmeetrid) loendurina.

Kaksik-vooluhulgainstrumenti saab seadistada

%-taastumise,vooluhulgaerinevuse,vooluhulgamääravõi

kogu vooluhulga jaoks.

SOORITUSSPETSIFIKATSIOON

Sagedusvahemik:3kuni1000Hz

Vooluhulk: 0 — 99 999 gallon/min, l/min, m3/h, gallon/h, l/h,

cu ft/min, cu ft/h. Koguvool:0 – 9,999,999,999,999 gallonit või m3, 0 – 999 999 999 999 kuupjalga.

Täpsus:0.5%

Sisendisamm:määratav ajakonstant 0-999 sekundit,

vaikimisi 5 sekundit.

SOOVITATUD ANDURID*

+GF+ Signet 515 Rotor-X vooluhulga andur

* Sisendi voolutugevus ei tohi ületada ±36V

4-20mA voolusisend (Kood -23 ja -33)

Võimalik kasutada kõigi saatjate või väliste seadmetega, mille väljundvõimsus on 4-20mA või 0-20mA. Tavaliselt kasutatakse reaalajas mõõtmiste temperatuuri kompenseerimiseks (v.a ORP, hägususe ja vooluhulga puhul) ja osalise rõhu mõõtmisel pideva atmosfäärirõhu sisendi jaoks, mis on vajalik kompenseerimiseks reaalajas lahustunud hapniku mõõtmisel. Väline atmosfäärirõhu sisend lahustunud hapniku mõõtmisel lubab kompenseerida osalist rõhku, sellal kui mudel 1056 karp on täielikult suletud. (rõhu edasiandmiskomponenti lahustunud hapniku moodulil on võimalik kalibreerimiseks kasutada ainult siis, kui karp on avatud.)

Välise allikaga voolusisendit kasutatakse ka selliste uute või vanade andurite kalibreerimiseks, mis vajavad temperatuuri mõõtmist või atmosfäärirõhu sisendit (ainult lahustunud hapniku puhul).

Selle omadusega saavad tehnikud oma mugavuse järgi kasutada Mudel 1056 suuri ekraani muutujaid. Temperatuuri on võimalik kuvada nii Celsiuse kui Fahrenheiti järgi. Osalist rõhku saab näidata elavhõbedatollides, elavhõbedamillimeetrites, atm-des (atmosfäär), kPa-des (kilopascalites), bar-des või mbar-des.

Voolusisendi moodulit saab kasutada ka seadmetega, mis aktiivselt ei varusta vooluga oma 4-20mA väljundsignaali. Mudel 1056 varustab ise vooluga nii "+" kui "-" ühendusi sisendmoodulil, et võimaldada voolusisendit 4-20mA väljundiga seadmelt.

Märkus: käesoleva Mudel 1056 signaalisisendi moodul (-23, -33 mudeli valikkood) hõlmab ka vooluhulga mõõtmisfunktsiooni. Kuid selleks tuleb signaalmoodul kõigepealt seadistada mõõtma kas mA voolusisendit või vooluhulka.

SOORITUSSPETSIFIKATSIOON

Temperatuuri või rõhu kompenseerimiseks välise allika abil peab kasutaja programmeerima 1056 sisendi saamiseks väliselt 4-20mA vooluvõimsusega seadmelt.

Lisaks reaalaja mõõtmiste reaalajas pidevalt kompenseerimiseks, on voolusisendi moodulit võimalik kasutada ka lihtsalt välise seadme poolt mõõdetava temperatuuri või arvutatud osalise rõhu kuvamiseks.

Mõõtmisvahemik *[mA]: 0-20 või 20-4

Täpsus: ± 0,03mA

Sisendi samm: määratav ajakonstant 0-999 sekundit,

vaikimisi 5 sekundit.

* Sisendi voolutugevus ei tohi ületada 22mA

DESCRIPTION AND SPECIFICATIONS

manual (0-50°C).

free chlorine sensor

MUDEL 1056 PEATÜKK 1,0

KIRJELDUS JA SPETSIFIKATSIOONID

KLOOR (Kood -24 ja -34)

Vaba ja kogukloor

1056 ühildub 499ACL-01 vaba kloori mõõtmise anduriga ja 499ACL-02 kogukloori mõõtmise anduriga. 499ACL02 andurit peab kasutama koos TCL kogukloori proovi reguleerimissüsteemiga. 1056 kompenseerib nii vaba kui kogukloori näidud vastavalt membraani läbivuse muutustele, mille on põhjustanud temperatuuri muutumine. Vaba kloori mõõtmisel

on pH korrigeerimine võimalik nii käsitsi kui automaatselt. Automaatse pH-korrigeerimise jaoks valige kood -32 ja vastav pH-andur.Täpsemainformatsioonisaamiseksamperomeetriliste

klooriandurite ja TCL mõõtmissüsteemi kasutamise ja töötamise kohta, vaadake toote infolehte.

SOORITUSSPETSIFIKATSIOON

Mõõtevahemik: 0,001 ppm või 0,01 ppm – valitav

Sisendi vahemik:0nA–100μA

Automaatne pH korrigeerimine (vajalik Kood -32):6,0-10,0pH

Temperatuuri kompenseerimine: Automaatselt (RTD-ga)

või käsitsi (0-50°C).

Sisendi samm:määratav ajakonstant 1-999 sekundit, vaikimisi 5 sekundit.

Reageerimisaeg:6sekundit-lõppnäidu100%

SOOVITATUD ANDURID

Rosemount Analytical Mudel 499ACL-03 Monokloramiini andur

pH-sõltumatu vaba kloor

1056 ühildub Mudel 498CL-01 pH-st sõltumatu vaba

kloori anduriga. Mudel 498CL-01 andur on mõeldud vees vaba kloori (hüpokloorishape ja hüpokloritioon) pidevaks tuvastamiseks. Peamiseks kasutusalaks on kloori mõõtmine joogivees. Andurit ei pea eelnevalt happega töötlema, samuti

eilähe tarvislisa pH-sensoritega pH-korrektsiooni.Mudel

1056 kompenseerib vaba kloori näite vastavalt membraani läbivuse muutustele, mille on põhjustanud temperatuuri muutumine. Täpsema informatsiooni saamiseks amperomeetriliste klooriandurite kasutamise ja töötamise kohta, vaadake toote infolehte.

SOORITUSSPETSIFIKATSIOON

Mõõtevahemik: 0,001 ppm või 0,01 ppm – valitav

Sisendi vahemik:0nA–100μA

Automaatne pH-korrektsioon:6,0—10,0pH

Temperatuuri kompenseerimine: Automaatselt (RTD-ga)

või käsitsi (0-50°C).

SOOVITATUD ANDURID*

Kloor: Mudel 499ACL-01 vaba kloori jaoks või Mudel

499ACL-02 Kogu jääkkloor

pH: Automaatse ph-korrigeerimise ja vaba kloori näitude

jaoks on soovitatav kasutada järgnevaid pH-andureid:

Mudelid: 399-09-62, 399-14 ja 399VP-09

Monokloramiin

Mudel 1056 ühildub Mudel 499A CL-03 monokloramiini anduriga. Mudel 1056 kompenseerib näite vastavalt membraani läbivuse muutustele, mille on põhjustanud

temperatuuri muutumine. Kuivõrd protsessi pH-tase ei mõjuta monokloramiini mõõtmist, siis ei lähe tarvis pHandurit ega pH-korrektsiooni. Täpsema informatsiooni

saamiseks amperomeetriliste klooriandurite kasutamise ja töötamise kohta, vaadake toote infolehte.

SOORITUSSPETSIFIKATSIOON

Mõõtevahemik: 0,001 ppm või 0,01 ppm – valitav

Sisendi vahemik: Sisendi vahemik: Automaatselt (RTD-ga)

või käsitsi (0-50°C).

Sisendi samm: määratav ajakonstant 1—999 sekundit, vaikimisi 5 sekundit.

Reageerimisaeg:6sekundit-lõppnäidu100%

SOOVITATUD ANDURID

Rosemount Analytical Mudel 498CL-01 pH-st sõltumatu

vaba kloori andur.

Klooriandurid Variopoli ühenduse

ja kaabliühendusega

Mudel 498CL-01

Reageerimisaeg:6sekundit-lõppnäidu100%

MUDEL 1056 PEATÜKK 1,0

DESCRIPTION AND SPECIFICATIONS

DISSOLVED OZONE (Code -26 and -36)

The 1056 is compatible with the Model 499AOZ sen- sor. The 1056 fully compensates ozone readings for changes in membrane permeability caused by temper- ature changes. For more information concerning the use and operation of the amperometric ozone sensors, refer to the product data sheets.

PERFORMANCE SPECIFICATIONS

Resolution: 0.001 ppm or 0.01 ppm – selectable Input Range: 0nA – 100μA Temperature Compensation: Automatic (via RTD) or

manual (0-35°C)

Input filter: time constant 1 - 999 sec, default 5 sec. Response time: 6 seconds to 100% of final reading

RECOMMENDED SENSOR

Rosemount Analytical Model 499A OZ ozone sensor

MODEL 1056 SECTION 1.0

DESCRIPTION AND SPECIFICATIONS

DISSOLVED OXYGEN (Codes -25 and -35)

The 1056 is compatible with the 499ADO, 499ATrDO, Hx438, and Gx438 dissolved oxygen sensors and the 4000 percent oxygen gas sensor. The 1056 displays dissolved oxygen in ppm, mg/L, ppb, μg/L, % satura- tion, % O2in gas, ppm O2in gas. The analyzer fully compensates oxygen readings for changes in mem- brane permeability caused by temperature changes. An atmospheric pressure sensor is included on all dis- solved oxygen signal boards to allow automatic atmos- pheric pressure determination at the time of calibration. If removing the sensor from the process liquid is imprac- tical, the analyzer can be calibrated against a standard instrument. Calibration can be corrected for process salinity. For more information on the use of ampero- metric oxygen sensors, refer to the product data sheets.

PERFORMANCE SPECIFICATIONS

Resolution: 0.01 ppm; 0.1 ppb for 499A TrDO sensor

(when O2<1.00 ppm); 0.1%

Input Range: 0nA – 100μA Temperature Compensation: Automatic (via RTD) or

manual (0-50°C).

Input filter: time constant 1 - 999 sec, default 5 sec. Response time: 6 seconds to 100% of final reading

RECOMMENDED SENSORS

Rosemount Analytical amperometric membrane and

steam-sterilizable sensors listed above

DISSOLVED OZONE (Code -26 and -36)

PERFORMANCE SPECIFICATIONS

Resolution: 0.001 ppm or 0.01 ppm – selectable Input Range: 0nA – 100μA Temperature Compensation: Automatic (via RTD) or

manual (0-35°C)

Input filter: time constant 1 - 999 sec, default 5 sec. Response time: 6 seconds to 100% of final reading

RECOMMENDED SENSOR

Rosemount Analytical Model 499A OZ ozone sensor

Dissolved Ozone sensors with Polysulfone body

Variopol connection and cable connection

Model 499AOZ

KIRJELDUS JA SPETSIFIKATSIOONID

LAHUSTUNUD HAPNIK (Koodid -25 ja -35)

1056ühildub499ADO,499ATrDO,Hx438,jaGx438lahustunud hapnikuanduritegaja4000-%hapnikugaasianduriga.1056 kuvablahustunud hapnikku ühikutes ppm, mg/l, ppb, μg/l, %-küllastumus,%O2gaasis, ppm O2gaasis.Mudel1056

kompenseerib hapniku näite vastavalt membraani läbivuse muutustele, mille on põhjustanud temperatuuri muutumine. Kõigi lahustunud hapniku signaalmoodulitega on kaasas atmosfäärirõhu andur, millega on võimalik kalibreerimise ajal automaatselt tuvastada atmosfäärirõhku. Kui anduri eemaldamine käideldavast vedelikust ei ole praktiline, siis on võimalik analüsaatorit kalibreerida võrdlusinstrumendiga. Kalibratsiooni on võimalik korrigeerida vastavalt käideldava vedeliku soolsusele. Täpsema informatsiooni saamiseks amperomeetriliste hapnikuandurite kasutamise kohta vaadake toote infolehte

SOORITUSSPETSIFIKATSIOON

Mõõtevahemik: 0,01 ppm; 0,1 ppb 499A TrDO anduriga

(kuiO2<1.00ppm);0,1%

Sisendi vahemik:0nA–100μA

Temperatuuri kompenseerimine: Automaatselt (RTD-ga)

või käsitsi (0-50°C).

Sisendi samm: määratav ajakonstant 1—999 sekundit, vaikimisi 5 sekundit.

Reageerimisaeg:6sekundit-lõppnäidu100%

SOOVITATUD ANDURID

Ülal loetletud Rosemount Analytical amperomeetrilised auruga steriliseeritavad membraanandurid

LAHUSTUNUD HAPNIK (Koodid -26 ja -36)

1056 ühildub Mudel 499AOZ anduriga. Mudel 1056 kompenseerib osooni näite vastavalt membraani läbivuse muutustele, mille on põhjustanud temperatuuri muutumine. Täpsema informatsiooni saamiseks amperomeetriliste osooniandurite kasutamise ja töötamise kohta, vaadake toote infolehte.

SOORITUSSPETSIFIKATSIOON

Vahemik: 0,001 ppm või 0,01 ppm – valitav

Sisendi vahemik:0nA–100μA

Temperatuuri kompenseerimine:Automaatselt (RTD-ga)

või käsitsi (0-35°C).

Sisendisamm:määratav ajakonstant 1-999 sekundit, vaikimisi 5 sekundit.

Reageerimisaeg:6sekundit-lõppnäidu100%

SOOVITATUD ANDURID

Rosemount Analytical osooniandur Mudel 499A OZ

Dissolved Oxygen sensor with Variopol connection

Variopol-ühendusega lahustunud hapniku andur

Model 499ADO

Mudel 499ADO

Dissolved Ozone sensors with Polysulfone body

Polüsulfoonist kehaga lahustunud osooni andurid

Variopol connection and cable connection

Variopol-ühenduse ja kaabelühendusega

Mudel 499AOZ

Model 499AOZ

MUDEL 1056 PEATÜKK 1,0

Turbidity (Codes -27 and -37)

turbidimeter. It is

PERFORMANCE SPECIFICATIONS

Units: Turbidity (NTU, FTU, or FNU); total suspended

solids (mg/L, ppm, or no units)

Display resolution-turbidity: 4 digits; decimal point moves from x.xxx to xxx.x

Display resolution-TSS: 4 digits; decimal point moves from x.xxx to xxxx

Calibration methods: user-prepared standard, com- mercially prepared standard, or grab sample. For total suspended solids user must provide a linear calibration equation.

Inputs: Choice of single or dual input, EPA 180.1 or ISO 7027 sensors.

Field wiring terminals: removable terminal blocks for sensor connection.

Accuracy after calibration at 20.0 NTU:

0-1 NTU ±2% of reading or 0.015 NTU, whichever is greater.

0-20 NTU: ±2% of reading.

DESCRIPTION AND SPECIFICATIONS

KIRJELDUS JA SPETSIFIKATSIOONID

Hägusus (Koodid -27 ja -37)

1056 seadmel on seadistused Clarity II® hägususemõõtja

nii ühe kui kahe anduriga mõõtmise jaoks. See on mõeldud

hägususe mõõtmiseks ltreeritud joogivees. Ülejäänud

Clarity II hägususemõõtja osi - andur(id), gaasiärastaja/ mõõtmiskamber, kaablid iga anduri jaoks - saab tellida eraldi või ühise komplektiga koos mudeliga 1056.

1056 hägususseade tunneb ära nii USEPA 180.1 kui ISO 7027-ga ühilduvate andurite sisendid.

Tellides Mudel 1056 hägususe seadme, peab tellima ka

-02 (24VDC toiteplokk) või -03 (ümberlülituv 115/230VAC toiteplokk). Nende mõlema vooluallikaga on kaasas neli täiesti programmeeritavat taimeritega releed.

Märkus: Mudel 1056 Hägususe moodulit peab kasutama

koos Clarity II anduri, andurite kaabli ja gaasiärastajaga.

SOORITUSSPETSIFIKATSIOON

Ühikud:Hägusus(NTU,FTU või FNU);koguhõljum(mg/l,

ppm või ilma ühikuteta)

Hägususe kuvamine: neljakohaline arv; komakoht võib liikuda x,xxx kuni xxx,x

TSS kuvamine: neljakohaline arv; komakoht võib liikuda x,xxx kuni xxxx

Kalibratsiooni meetodid: kasutaja poolt ettevalmistatud standardi, müügil olev standardi või võetud näidise põhjal Koguhõljumi mõõtmiseks peab kasutaja ette andma lineaarse kalibratsiooni võrrandi.

Sisendid: Valida ühe- või kahekordse sisendiga, EPA 180.1 või ISO 7027 andurite vahel.

Juhtmete klemmid: eemaldatavad klemmirivid andurite ühendamiseks.

Täpsus20,0NTUkalibratsioonijärel:0-1NTU±2%näidust

või 0,015 NTU, olenevalt sellest kumb on suurem.

0-20NTU:±2%näidust.

Clarity ll Turbidimeter

MUDEL 1056 PEATÜKK 2.0

PAIGALDAMINE

PEATÜKK 2.0

PAIGALDAMINE

2.1 LAHTI PAKKIMINE JA ÜLEVAATUS

2.2 PAIGALDAMINE

2.1 LAHTI PAKKIMINE JA ÜLEVAATUS

Vaata seadme pakend üle. Kui see on kahjustatud, siis võta juhiste saamiseks viivitamatult ühendust kohaletoojaga. Jäta karp alles. Kui nähtavaid kahjustusi ei ole, siis ava pakend. Kontrolli, et kõik saatelehel kirjeldatud esemed oleksid olemas. Puuduvata esemete korral võta viivitamatult ühendust Rosemount Analytical-iga.

2.2 PAIGALDAMINE

2.2.1 Üldine teave

1. Kuigi analüsaator on mõeldud ka väliskeskkonnas kasutamiseks, ära paigalda seda otsese päikesevalguse ega äärmuslike temperatuuride käes.

2. Paigalda analüsaator kohta, kus vibratsioon ja elektromagnet- ning raadiosageduslike häirete olemasolu oleks minimaalne või puuduks üldse.

3. Hoiaanalüsaatorijaanduritejuhtmestikvähemalt30sentimeetrikauguselkõrgepingeallolevatest elektrijuhtidest. Kontrolli, et analüsaatorile pääseks hõlpsasti ligi.

4. Analüsaator sobib paneelile, torule või pinnale kinnitamiseks. Vaata alljärgnevat tabelit.

Paigaldusviis Joonis

Paneel 2-1

Seinale ja torule 2-2

HOIATUS

WARNING

ELEKTRILÖÖGI OHT

RISK OF ELECTRICAL SHOCK

Elektriliste seadmete paigaldamine peab olema kooskõlas National Electrical Code'iga (ANSI/NFPA-70) ja/või kõigi teiste kehtivate riiklike või kohalike nõuetega.

MILLIMEETER

MILLIMETER

TOLL

INCH

FIGURE 2-1 PANEL MOUNTING DIMENSIONS

JOONIS 2-1 MÕÕDUD PANEELILE PAIGALDAMISEL

126.4

17.13

1.1

5.0

101.6

4.00

154.9

6.1

JUHTMESISENDID

154.9

6.1

Front View

Eestvaade

PANEEL MUULT MÜÜJALT

MAKSIMAALNE PAKSUS

0,375” (9,52 mm)

PANEELILE KINNITAMISE

TIHEND

Külgvaade

Side View

4 x PAIGALDUSKLAMBRID JA KRUVID, KOOS SEADMEGA

MAKS. RAADIUS

126.4

)

(

5.0

76.2

3.0

41.4

1.6

PANEELILIIST

Bottom View

Altvaade

152.73

6.0

Note: Panel mounting seal integrity (4/4X) for outdoor applications is the responsibility of the end user.

Märkus: Paneelile kinnituse tihendite (4/4X) terviklikkus välitingimustes on lõppkasutaja vastutusel.

187

7.4

154.9

6.1

FIGURE 2-2 PIPE AND WALL MOUNTING DIMENSIONS

JOONIS 2-2 MÕÕDUD TORULE JA SEINALE PAIGALDAMISEL

(Mounting bracket PN:23820-00)

MILLIMEETER

MILLIMETER

INCH

TOLL

154.9

6.1

102

4.0

(Kinnitusklamber PN:23820-00)

Seinale / pinnale

Wall / Surface Mount

kinnitamine

130

5.1

232

9.1

33.5

1.3

165

6.5

108.9

4.3

80.01

3.2

45.21

1.8

Front View

Eestvaade

Bottom View

Altvaade

4 x KATTEKRUVID

ESIPANEEL

PANEELILE & TORULE KINNITAMISE KORPUS

JUHTMESISENDID

2” TORULE PAIGALDAMISE KLAMBER

Side View

Külgvaade

Torule kinnitamine

Pipe Mount

130

5.1

Side View

Külgvaade

232

9.1

33.5

1.3

165

6.5

2 x U-POLT 2” TORULE KOMPLEKTIS PN 23820-00

71.37

2.8

ALTVAADE

Esipaneeli hinged asuvad allosas. Paneel liigub alla, et tagada lihtne ligipääs juhtmestikule.

The front panel is hinged at the bottom. The panel swings down for easy access to the wiring locations.

2” TULEB KLIENDILT ENDALT

MODEL 1056 SECTION 2.0

INSTALLATION

MUDEL 1056 PEATÜKK 2.0

PAIGALDAMINE

MUUDATUS

KUUPÄEV

KIRJELDUS

VAATA EC O

MYLAR AGENCY

VAATA S ILTI

LEHT 2

NEOPREENIST

TIHEND

POLÜKARBONAADIST

KORPUS

2x POLÜKARBONAADIST

10 PIN-ga LINT-

KAABEL

ANDUR 1

PCB ASSY SIGNAAL

ANDUR 2

PCB ASSY SIGNAAL

(VALIKULINE)

POLÜKARBONAADIS 14

PIN-ga LINTKAABEL

SS GOUNDING PLATE

KUUPÄEV

ÜLDISED MÕÕDUD

HEAKSKIIDUD

JOONESTAS

SERT.TOODE MOD

1056 XMTR N.I. (CSA)

KONTROLLITUD

FAILI LOOMISEL KASUTATI SOLID

EDGE’i

MUUDATUS

AUG 28 2007

VÄLJAANDMISKUUPÄEV

KASUTATUD - AINULT -UL

1 KÕIGIL ISOLATSIOONIDEL ON CII 175.

MÄRKUSED: KUI POLE TEISTMOODI MÄRGITUD

Dokument sisaldab Rosemount Analyticalile

kuuluvat teavet ning seda ei tohi anda Rosemoun

Analyticali võimalikele konkurentidele.

KASUTAMISEKS OHTLIKES

ALADES:

MITTE-SÜTTIV KLASS 1, DIVISJON 2, GRUPID A, B, C & D

POLÜKARBONAADIST

PCB ISOLATSIOON

TOITEPLOKK

PCB ASSY

115/230V või

24VDC või

85-265VAC

T4A. Temp.keskkond 0°-50°C

TOLMUKINDEL KLASS II DIVISJON 2, GRUPID E, F & G

KLASS III NEMA/ENCLOSURE TYPE 4/4X

POLÜKARBONAADIST

TRAFO KINNITUS

(AC TOITEPLOKK). PN 34192-00 OR

POLÜKARBONAADIST JUHTMEISOLAATOR

(ÜMBERLÜLITUV TOITEPLOKK) PN 34193-00

PEA PCB ASSY LCD

EKRAANIGA

POLÜKARBONAADIST JUHTMEISOLAATOR (REF)

(ÜMBERLÜLITUV TOITEPLOKK) PN 34193-00

NEOPREENIST

TIHEND

POLÜKARBONAADIST

ESIKAAS

SS HINGETRAAT

KAETUD

POLÜESTRIGA

FIGURE 2-3 CSA Non-Incendive Class I, Division 2 Certified product for selected configurations (for approved models, see Fig. 2-4)

JOONIS 2-3 Mittesüttiv CSA Klass I, Divisjon 2 Sertitseeritud toode teatavate konguratsioonide jaoks (kinnitatud mudeleid vaata jooniselt 2-4)

MODEL 1056 SECTION 2.0

INSTALLATION

MUDEL 1056 PEATÜKK 2.0

KUUPÄEV

AGENCY LABEL

MUUDATUS

KIRJELDUS

TOP EDGE

PAIGALDAMINE

SOOVITATUD ANDURID

100 SEERIA JUHTIVUSE KONTAKTMÕÕTMISE ANDURID

200 SEERIA JUHTIVUSE TOROIDMÕÕTMISE ANDURID

300 SEERIA pH ANDURID

400 SEERIA JUHTIVUSE KONTAKTMÕÕTMISE ANDURID

498CL KLOORIANDUR

499A SEERIA AMPEROMEETRILISED ANDURID

3000 SEERIA pH ANDURID

Gx SEERIA AMPEROMEETRILISED ANDURID

Hx SEERIA pH ANDURID

HEAKSKIIDETUD MUDELID

GRUPP I TOITEPLOKK

KOOD

MUDEL 1056

24VDC

115/230 VAC 50/60 Hz

JUHTIVUSE TOROIDMÕÕTMINE

115/230 VAC 50/60 Hz, RELEEDEGA

Ph/ORP/ISE

GRUPP 2 - MÕÕTMINE I

JUHTIVUSE KONTAKTMÕÕTMINE

KOOD

KLOOR

LAHUSTUNUD HAPNIK

OSOON

HOIATUS

ALADES

BATUD ANDURISEADISTUSTEL OLEMA KAABLIKAITSED, S.T METALLIST

PAIGALDUSTORUD.

* ‘VP’ VERSIOONID EI SOBI KASUTAMISEKS KLASS I DIV 2 OHTLIKES

* KANADA ELEKTRIEESKIRJADELE VASTAMISEKS PEAVAD KÕIGIL LU-

HÄGUSUS (KUI ON PAIGALDATUD, JOONIS 1400325)

GRUPP 3 - MÕÕTMINE 2

KOOD

JUHTIVUSE TOROIDMÕÕTMINE

Ph/ORP/ISE

KLOOR

JUHTIVUSE KONTAKTMÕÕTMINE

LAHTISTE ELEKTROODIDEGA ANDUREID, NÄITEKS MUDELEID 400, 498CL, 499A

JA MÕNED Gx JA Hx SEERIA ANDUREID TOHIB KASUTADA AINULT VEEROHKETE,

LAHUSTUNUD HAPNIK

OSOON

HÄGUSUS (KUI ON PAIGALDATUD, JOONIS 1400325)

MITTESÜTTIVATE VEDELIKEGA.

GRUPP 4 - VÄLJUNDID

EI ÜHTEGI

KOOD

NÄITED: 1056-01-20-30-AN

1056-0I-20-20-HT

ANALOOG 4-20mA

HART 4-20mA

UL HEAKSKIIDUGA (AINULT TAVAKESKKONNAD)

VÕI

SERTIFIKATSIOONITÄHIS

VÕI

FIGURE 2-4 CSA Non-Incendive Class I, Division 2 Certified product for selected configurations

Dokument sisaldab Rosemount Analyticalile

kuuluvat teavet ning seda ei tohi anda Rosemoun

Analyticali võimalikele konkurentidele.

JOONIS 2-3 Mittesüttiv CSA Klass I, Divisjon 2 Sertitseeritud toode teatavate konguratsioonide jaoks (kinnitatud mudeleid vaata jooniselt 2-4)

MODEL 1056 SECTION 2.0

INSTALLATION

MUDEL 1056 PEATÜKK 2.0

PAIGALDAMINE

MUUDATUS

KUUPÄEV

KIRJELDUS

VAATA EC O

MYLAR

AGENCY LABEL

PN9241676-00 115/230V

PN9241676-01 240Vdc

NEOPREENIST

TIHEND

PN 34059-00

SERT.TOODE MOD

1056 XMTR N.I. (FM)

SKAALA: MASS LEHT 1 2-st

POLÜKARBONAADIST

KORPUS

PN 34053-00

ANDUR 1

PCB ASSY SIGNAAL

PN 24203-00 (O1. -02 VÕI -03) AMPEROMEETRILINE [A] VÕI

PN 24205-00 TOROIDAALNE (T) VÕI

PN 24207-00 pH (P) VÕI

PN 24215-00 VÕI PN 24273-00

JUHTIVUSE KONTAKTMÕÕTMINE (C) VÕI

PN 24236-00 HÄGUSUSE

ANDUR 2

PCB ASSY SIGNAAL

PN 24203-00 (O1. -02 VÕI -03) AMPEROMEETRILINE [A] VÕI

PN 24205-00 TOROIDAALNE (T) VÕI

PN 24207-00 pH (P) VÕI

PN 24215-00 VÕI PN 24273-00

JUHTIVUSE KONTAKTMÕÕTMINE (C) VÕI

PN 24236-00 HÄGUSUSE

PN9241676-01 85-265 VAC

VAATA LEHT 2

POLÜKARBONAADIS 14

PIN-ga LINTKAABEL

PN 24224-00

2X POLÜKARBONAADIS

10 PIN-ga

PN2422S-00

SSS MAANDUSPLAAT

PN 34060-00

KUUPÄEV

ÜLDISED MÕÕDUD

HEAKSKIIDUD

JOONESTAS

KONTROLLITUD

MATERJALI

FAILI LOOMISEL KASUTATI SOLID

EDGE’i

PNSH

MUUDATUS

JAN 10. 2008

VÄLJAANDMISKUUPÄEV

1 KÕIGIL ISOLATSIOONIDEL ON CII >100.

MÄRKUSED: KUI POLE TEISTMOODI MÄRGITUD

Dokument sisaldab Rosemount Analyticalile

kuuluvat teavet ning seda ei tohi anda Rosemoun

Analyticali võimalikele konkurentidele.

ALADES:

KASUTAMISEKS OHTLIKES

POLÜKARBONAADIST

PCB ISOLATSIOON

PN 34077-00

TOITEPLOKK ASSY

PN 24196-00 115/230V

VÕI

PN 24233-00 115/230V

VÕI

PN 24261-00 24VDC

VÕI

PN 24248-00 85-265 VAC

POLÜKARBONAADIST

TRAFO KINNITUS

MITTE-SÜTTIV KLASS 1, DIVISJON 2, GRUPID A, B, C & D

T4A. Temp.keskkond 0°-50°C

TOLMUKINDEL KLASS II DIVISJON 2, GRUPID E, F & G

KLASS III NEMA/ENCLOSURE TYPE 4/4X

PN 34058-00

VÕI

PN 34055-00

PEA PCB ASSY LCD

EKRAANIGA

PN 24194-00

NEOPREENIST

TIHEND

PN 34062-00

POLÜKARBONAADIST

ESIKAAS

PN 34054-00

SS HINGETRAAT

PN 34056-00

POLÜESTERKATE KOOS

POLÜKARBONAADIS AKNAGA

PN 34063-00

FIGURE 2-5 FM Non-Incendive Class I, Division 2 Certified product for selected configurations (for approved models, see Fig. 2-6)

JOONIS 2-5 Mittesüttiv FM Klass I, Divisjon 5 Sertitseeritud toode teatavate konguratsioonide jaoks (kinnitatud mudeleid vaata jooniselt 2-6)

MODEL 1056 SECTION 2.0

INSTALLATION

MUDEL 1056 PEATÜKK 2.0

KUUPÄEV

AGENCY LABEL

TOP EDGE

MUUDATUS

KIRJELDUS

PAIGALDAMINE

SOOVITATUD ANDURID*

100 SEERIA JUHTIVUSE KONTAKTMÕÕTMISE ANDURID

200 SEERIA JUHTIVUSE TOROIDMÕÕTMISE ANDURID

300 SEERIA pH ANDURID

400 SEERIA JUHTIVUSE KONTAKTMÕÕTMISE ANDURID

498CL KLOORIANDUR

499A SEERIA AMPEROMEETRILISED ANDURID

3000 SEERIA pH ANDURID

Gx SEERIA AMPEROMEETRILISED ANDURID

HEAKSKIIDETUD MUDELID

OHTLIKES ALADES

KÕIGIL LUBATUD ANDURISEADISTUSTEL OLEMA KAAB-

* USA ELEKTRIEESKIRJADELE VASTAMISEKS PEAVAD

LIKAITSED, S.T METALLIST PAIGALDUSTORUD.

* ‘VP’ VERSIOONID EI SOBI KASUTAMISEKS KLASS I DIV 2

Hx SEERIA pH ANDURID

HOIATUS

LAHTISTE ELEKTROODIDEGA ANDUREID, NÄITEKS MUDELEID

400, 498CL, 499A JA MÕNED Gx JA Hx SEERIA ANDUREID TOHIB

KASUTADA AINULT VEEROHKETE, MITTESÜTTIVATE VEDELIKEGA.

VÕI VÕI

SERTIFIKATSIOONITÄHIS

FIGURE 2-6 FM Non-Incendive Class I, Division 2 Certified product for selected configurations

JOONIS 2-6 Mittesüttiv FM Klass I, Divisjon 6 Sertitseeritud toode teatavate konguratsioonide jaoks

24VDC

115/230 VAC 50/60 Hz, RELEEDEGA

GRUPP I TOITEPLOKK

115/230 VAC 50/60 Hz

MUDEL 1056

KOOD

Dokument sisaldab Rosemount Analyticalile

kuuluvat teavet ning seda ei tohi anda Rosemoun

Analyticali võimalikele konkurentidele.

JUHTIVUSE TOROIDMÕÕTMINE

Ph/ORP/ISE

GRUPP 2 - MÕÕTMINE I

JUHTIVUSE KONTAKTMÕÕTMINE

KOOD

KLOOR

LAHUSTUNUD HAPNIK

OSOON

HÄGUSUS (KUI ON PAIGALDATUD, JOONIS 1400312)

JUHTIVUSE TOROIDMÕÕTMINE

Ph/ORP/ISE

GRUPP 3 - MÕÕTMINE 2

JUHTIVUSE KONTAKTMÕÕTMINE

KOOD

KLOOR

LAHUSTUNUD HAPNIK

OSOON

HÄGUSUS (KUI ON PAIGALDATUD, JOONIS 1400325)

EI ÜHTEGI

GRUPP 4 - VÄLJUNDID

ANALOOG 4-20mA

HART 4-20mA

KOOD

NÄITED: 1056-01-20-30-AN

1056-0I-20-20-HT

MUDEL 1056 PEATÜKK 2,0

PAIGALDAMINE

This page left blank intentionally

MUDEL 1056 PEATÜKK 3,0

JUHTMETE PAIGALDUS

PEATÜKK 3.0

JUHTMETE PAIGALDUS

3,1 ÜLDINE

3.2 JUHTMESISENDITE ETTEVALMISTUS

3.3 ANDURIKAABLI ETTEVALMISTUS

3.4 VOOLUALLIKA, VÄLJUNDI JA ANDURI ÜHENDUSED

3,1 ÜLDINE

1056 juhtmeid on lihtne paigaldada. Sellega on kaasas eemaldatavad konnektorid ja väljalibisevad signaalisisendmoodulid. Esipaneeli hinged asuvad allosas. Paneel liigub alla, et tagada lihtne ligipääs juhtmestikule.

3.1.1. Eemaldatavad konnektorid ja signaalisisendmoodulid

Mudeli 1056 juures on kasutatud eemaldatavaid sisendmooduleid ja kommunikatsioonidmooduleid, mis võimaldavad lihtsa kaabeldamise ja paigalduse. Igat signaalisisendmoodulit on juhtmete paigalduseks võimalik osaliselt või täielikult karbist eemaldada. Mudel 1056 on varustatud kolme pesaga, kuhu on võimalik paigutada kuni kaks signaalsisendmoodulit

ja üks kommunikatsioonimoodul.

3.1.2. Signaalsisendmoodulid

Pesa 1-Vasakul

Komm.moodul Sisendmoodul 1 Sisendmoodul 2

Pesa 2 - Keskel

Pesa 3 Paremal

Pesad 2 ja 3 on mõeldud signaalsisendmoodulitele. Ühenda anduri juhtmed mõõtmismooduli külge, järgides moodulil tähistatud juhtmete asukohatähistusi. Pärast anduri juhtmete signaalmooduli külge ühendamist libista juhtmetega moodul täielikult pesasse ja vii üleliigne andurijuhe läbi läbiviiktihendi. Pinguta kaablitihendi mutrit, et kinnitada kaabel ja tagada karbi suletus.

3.1.3. Digitaalsed kommunikatsioonimoodulid

TulevikustulevadmüügileHARTjaProbusDPühendused,midasaabkasutadaMudel1056digikommunikatsiooniga.HARTplaattoetabBell202digikommunikatsiooniüle4-20mAanaloogväljundi.ProbusDPonavatudkommunikatsiooniprotokoll,

mis teguteb üle sihtotstarbelise digiliini.

3.1.4 Häirereleed

Ümberlülituva toiteploki (85-265 VAC, ostukoodu -03) ja 24VDC toiteplokiga (20-30VDC, ostukood -02) on kaasas neli häirereleed. Kõiki häirereleesid saab kasutada protsesside või temperatuuri mõõtmiseks. Kõiki releesid saab seadistada, kas veaalarmi või protsessialarmina. Igat releed saab eraldi seadistada, neid saab ka seadistada intervallitaimeriks, mida tavaliselt kasutatakse pumpade või kontrollventiilide aktiveerimiseks. Protsessialarmina kasutamisel saab kasutaja seadistada nii häireloogikat (ülemise või alumise punkti aktiveerimine või USP*) kui ka tundetusala. Toetatud on kliendi poolt määratud tõrkekindluse operatsioonid, programmeeritav menüüfunktsioon võimaldab seadistada kõiki releid analüsaatori sisse lülitamise korral sisse lülituma või mitte. Toetatud on kliendi poolt määratud tõrkekindluse operatsioonid, programmeeritav menüüfunktsioon võimaldab seadistada kõiki releid analüsaatori sisse lülitamise korral sisse lülituma või mitte. USP alarmi saab kasutada ainult, siis kui on paigaldatud juhtivuse mõõtmise moodul.

3.2 JUHTMESISENDITE ETTEVALMISTUS

KõigilMudel1056konguratsioonidelonkuusjuhtmesisendit(Märkus:nelineistontellimiseajakssuletudkorkidega)

Juhtmesisenditele sobivad 1/2-tollised juhtme ühendusliitmikud või PG13,5 läbiviiktihendid. Korpuse veekindlana hoidmiseks sulgege kasutamata sisendid NEMA 4X või IP65 korkidega.

Märkus: Kasuta oma vajadustele vastavaid veekindlaid liitmikke ja äärikuid. Kinnita äärik sisendi külge enne liitmiku

analüsaatorikülgekinnitamist.vähendatudvõipuuduv.Hoiaanalüsaatorijaanduritejuhtmestikvähemalt30sentimeetri

kaugusel kõrgepinge all olevatest elektrijuhtidest. Kontrolli, et analüsaatorile pääseks hõlpsasti ligi.

MUDEL 1056 PEATÜKK 3,0

WIRING

WARNING

JUHTMETE PAIGALDUS

3.3 ANDURIKAABLI ETTEVALMISTUS

1056 on mõeldud kõigi Rosemount Analytical anduritega töötamiseks. Andurikaabli ettevalmistamisel vaata vastava anduri paigaldusjuhendit.

3.4 VOOLUALLIKA, VÄLJUNDI JA ANDURI ÜHENDUSED

3.4.1 Toitejuhtmed

Mudelile 1056 pakutakse kolme erinevat toiteplokki.

a. 115/230VAC toiteplokk (ostukood -01) b. 24VDC (20 – 30V) toiduallikas (-02 ostukood) c. 85 – 265 VAC lülitusega toiteplokk (ostukood -03)

AC põhijuhtmestik (115 või 230V) ja 24VDC juhtmestik on ühendatud toiteploki paneelile, mis on paigaldatud vertikaalselt korpuse sisse vasemale. Iga juhtme asukoht on selgelt toiteploki paneelile märgitud. Ühenda voolujuhtmed toiteploki paneelile, järgides sealjuures paneelil tähistatud juhtmetähiseid.

Maandusplaat on ühendatud toiteploki sisendkonnektori TB1 maandusklemmi külge (-01 115/230 VAC ja -03 85-265VAC toiteplokid) Rohelised kruvid maandusplaadil on mõeldud mõningate andurite ühendamiseks, et vähendada raadiohäiringut. Rohelisi kruvisid ei kasutata turvalisuse eesmärgil.

115/230VAC Power Supply (-01

115/230VAC toiteplokk (-01

ordering code) is shown below:

ostukood) on näidatud allpool:

CAUTION

ETTEVAATUST

AC Power switch shipped in the 230VAC

AC toitelüliti tuleb 230VAC

position.

asendis.

Adjust switch upwards to 115VAC position

Vii lüliti ülespoole 115VAC asendisse

for 110VAC – 120VAC operation.

110VAC-120VAC tööde jaoks.

Figure 3-1

Joonis 3.1

24VDC Power Supply (-02 ordering code)

Allpool on näidatud 24 VDC toiteplokki

is shown below:

(ostukood -02):

See toiteallikas tuvastab automaatselt DC toite ja

This power supply automatically detects DC power and

töötab 20VDC-30VDC sisenditega.

accepts 20VDC to 30VDC inputs.

Kaasas on neli programmeeritavat häirereleed.

Four programmable alarm relays are included.

Figure 3-2

Joonis 3.2

Switching AC Power Supply (-03 ordering

Ümberlülituv AC toiteplokk

code) is shown below:

(ostukood -03) on näidatud allpool:

This power supply automatically detects AC line condi-

See toiteplokk tuvastab automaatselt AC liini

tions and switches to the proper line voltage and line

omadused ning lülitub ümber sobivale võrgupingele

frequency.

ja võrgusagedusele.

Four programmable alarm relays are included.

Kaasas on neli programmeeritavat häirereleed.

Figure 3-3

Joonis 3.3
