Rosemount magnetiske flowmålersystemer (transmitter og flowrør) Installation instructions [da]

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount magnetiske
flowmålersystemer
(transmitter og flowrør)

Start

Trin 1: Inden installation
Trin 2: Håndtering
Trin 3: Montering
Trin 4: Installation (flowrør med flanger)
Trin 4: Installation (flowrør til indspænding)
Trin 4: Installation (sanitærflowrør)
Trin 5: Forbindelse til jord
Trin 6: Ledningsføring
Trin 7: Grundlæggende konfiguration

Trin 8: Beskyttelse imod proceslækage (valgfrit)

Trin 9: Sæt strøm til transmitteren

Trin 10: Kontroller procesforbindelserne

Trin 11: Bekræft konfigureringen

Slut

Rosemount Serie
8712C/U/H /8700

www.rosemount.com

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

© 2004 Rosemount Inc. Alle rettigheder forbeholdes. Alle mærker tilhører ejeren.

Rosemount Inc.

12001 Technology Drive
Eden Prairie, MN USA 55344
Tlf. (US) [phone]
Tlf. (int.) [phone]
Fax [phone]

Emerson Process
Management

Wiltonstraat 30
3905 KW Veenendaal
Holland
Tif. [phone]
Fax [phone]

Rosemount Serie
8712C/U/H /8700

Emerson Process
Management

Hejrevang 11
3450 Allerød
Danmark
Tlf. 70 25 30 51
Fax [phone]

VIGTIG MEDDELELSE

Denne installationsvejledning yder grundlæggende anvisninger til
Rosemount
ninger om konfiguration, diagnostik, vedligeholdelse, service og
fejlsøgning af installationer. Flere anvisninger kan findes i
referencemanualen til model 8712C/U/H (dokumentnummer
00809-0100-4729). Manualen og denne vejledning til hurtig installa­tion findes også i elektronisk udgave på www.rosemount.com.

®

model 8712C/U/H. Den yder ingen detaljerede anvis-

ADVARSEL

Undladelse af at følge installationsvejledningen kan resultere i
død eller alvorlig kvæstelse:

Installations- og servicevejledningen er kun beregnet til brug af fag­lært personale. Der må ikke udføres nogen form for service, bortset
fra som indeholdt i betjeningsvejledningen, medmindre man er kva­lificeret hertil. Bekræft at flowrørets og transmitterens driftsmiljø er i
overensstemmelse med den relevante FM- eller CSA-godkendelse.

Tilslut ikke en Rosemount 8712C/U/H til et flowrør, der ikke er fra
Rosemount, og som er placeret i en eksplosiv atmosfære.

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

ADVARSEL

Eksplosioner kan medføre død eller alvorlige kvæstelser:

Installation af denne transmitter i eksplosive omg ivelser skal overholde
lokale, nationale og internationale standarder, forskrifter og praksis.
Gennemgå godkendelsesafsnittet i referencemanualen til 8712C/U/H
for eventuelle restriktioner i forbindelse med sikker installation.

• Inden den HART-baserede kommunikator tilsluttes i en eksplo­siv atmosfære skal det sikres, at instrumenterne i sløjfen er
installeret i overensstemmelse med praksis for kabelføringer,
der er egensikre eller ikke-antændende.

Flowrørets dæksel må ikke fjernes fra en eksplosionssikker/brand­sikker installation, når der er strøm på enheden.

Elektrisk stød kan medføre død eller alvorlige kvæstelser

• Undgå kontakt med ledninger og klemmer. Højspænding, som
kan være til stede i ledninger, kan forårsage elektrisk stød.

ADVARSEL

Flowrørets foring er sårbar over for håndteringsskade. Der må
aldrig anbringes noget igennem flowrøret med det formål at løfte
eller vippe det. Skade på foringen kan bevirke, at flowrøret bliver
uanvendeligt.

For at undgå eventuel skade på flowrørets foringsender må der ikke
anvendes metal- eller spiralviklede pakninger. Hvis der forventes
hyppig aftagning, skal der tages forholdsregler for at beskytte
foringsendestykkerne. Korte spolestykker fastgjort til flowrørets
endestykker anvendes ofte som beskyttelse.

Korrekt tilspænding af flangebolte er vigtig for flowrørets korrekte
drift og levetid. Alle bolte skal tilspændes i den rigtige rækkefølge
og med de angivne momentbegrænsninger. Undladelse af at over­holde disse anvisninger kan resultere i alvorlig skade på flowrørets
foring og eventuel udskiftning af flowrøret.

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

TRIN 1: INDEN INSTALLATION

Før installation af Rosemount 8712C/U/H magnetiske flowmålertrans­mitter er der flere trin, som skal udføres inden installationen, for at
gøre installationsprocessen lettere:

• Identificer de muligheder og konfigurationer, som gælder for appli­kationen

• Indstil hardwarekontakterne om nødvendigt

• Se nærmere på de mekaniske, elektriske og miljømæssige krav

Mekaniske hensyn

Der bør være nok plads på monteringsstedet for Rosemount 8712C/U/H
transmitteren til at sikre sikker montering, nem adgang til installations­røråbninger, fuld åbning a f transmi tterd æksler og nem aflæsning a f
LOI-skærmen (se Figur 1). Transmitteren skal monteres i lodret position.

Hvis 8712C/U/H monteres separat fra flowrøret, gælder der ikke de
begrænsninger, som måtte gælde for flowrøret.

Figur 1. Rosemount 8712C/U/H måltegning

LOI–

dæksel

Standard-

dæksel

109

(4.31)

89

(3.51)

229

(9.01)

71

(2.81)

Med LOI–dæksel

79

(3.11)

283

(11.15)

11

(0.44)

(12.02)

305

75

(2.96)

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

Hensyn til det omgivende miljø

For at sikre maksimal levetid for transmitteren, skal stor varme og
vibration undgås. Typiske problemområder:

• stærkt vibrerende ledninger med integralmonterede transmittere

• installationer i varmt klima i direkte sollys

• udendørs installationer i koldt klima.

Fjernmonterede transmittere kan installeres i kontrolrummet for at
beskytte elektronikken mod det barske miljø og giver nem adgang til
konfiguration eller service.

Både fjernmonterede og integralmonterede Rosemount 8712C/U/H
transmittere kræver ekstern strøm, og der skal være adgang til en
egnet strømkilde.

Installationsprocedurer

Installation af Rosemount 8712C/U/H omfatter både detaljerede meka­niske og elektriske installationsprocedurer.

Monter transmitteren

På et fjerntliggende sted kan transmitteren monteres på et rør op til
50 mm (2 inch) i diameter eller mod en flad overflade.

Rørmontage

Sådan monteres transmitteren på et rør:

1. Fastgør monteringspladen til røret med monteringsbeslagene.

2. Fastgør 8712/C/U/H til monteringspladen med monteringsskru­erne.

Overflademontage

Sådan monteres transmitteren på en overflade:

1. Fastgør 8712C/U/H til monteringsstedet med monteringsskruerne.

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

Identificer muligheder og konfigurationer

Standardanvendelsen for 8712C/U/H omfatter en 4–20 mA udgang og
kontrol af flowrørspolerne. Andre anvendelser kan kræve en eller flere
af følgende konfigurationer eller muligheder:

• Multidropkommunikation

• PZR (positiv nulstillingsretur)

• Ultralydkontrol

• Tilbehørsudgang

• Impulsudgang
Der kan være yderligere muligheder. Sørg for at identificere de mulig­heder og konfigurationer, som gælder for situationen og opbevar en
fortegnelse over dem i nærheden til overvejelser i forbindelse med
installationen og konfigurationsprocedurerne.

Hardwarelus/kontakter

Elektronikkortet på 8712C/U/H er udstyret med tre hardwarekontakter,
som kan indstilles af brugeren. Kontakterne indstiller Fejlalarmtilstand,
intern/ekstern analog strøm og transmittersikkerhed. Standardkonfigu­rationerne for kontakterne, når de afsendes fra fabrikken, er som føl­ger:

Fejlalarmtilstand: HØJ
Intern/ekstern analog strøm: INTERN
Transmittersikkerhed: AFBRUDT

Ændring af hardwarekontaktindstillinger

I de fleste tilfælde er det ikke nødvendigt at ændre indstillingerne på
hardwarekontakterne. Hvis det er nødvendigt at ændre kontaktindstil­lingerne, skal trinnene, som er skitseret i manualen, fuldføres.

Elektriske overvejelser

Før der udføres nogen elektriske forbindelser til 8712C/U/H, skal
nedenstående standarder overvejes, og det skal sikres, at man har
de(n) korrekte strømforsyning, installationsrør og andet tilbehør.

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

TRIN 2: HÅNDTERING

Alle dele skal behandles forsigtigt for at undgå skade. Når som helst
det er muligt, skal systemet transporteres til installationsstedet i den
originale forsendelsescontainer. Teflon
endedæksler, som beskytter dem mod både mekanisk skade og nor­mal, ikke–indspændt deformering. Tag endedækslerne af umiddelbart
før installationen.

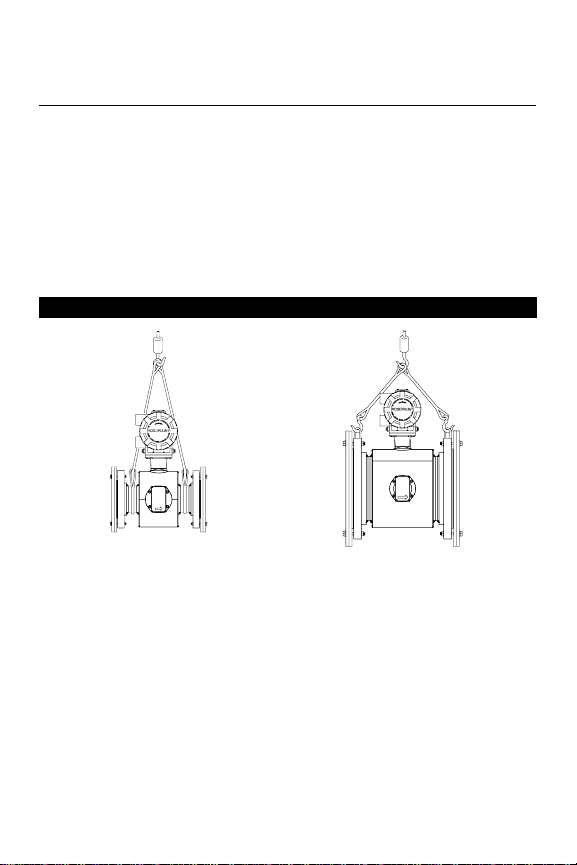

Figur 2. Rosemount 8705 flowrørholder til transport

15 til 100 mm

(½- til 4-inch) flowrør

®

-forede flowrør afsendes med

150 mm (6-inch)

og større flowrør

8732-0281B02A, C02A

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

TRIN 3: MONTERING

Rørføring med/mod strømmen

For at sikre specifikationens nøjagtighed ved stærkt varierende pro­cesforhold skal flowrøret installeres mindst fem lige rørdiametre med
strømmen og to rørdiametre mod strømmen fra elektrodeniveau (se
Figur 3).

Figur 3. Lige rørdiametre med og mod strømmen

5 rørdiametre

Flow

Flowretning

Flowrøret skal monteres, så den FREMADRETTEDE ende af flowpi­len, som ses på flowrørets identifikationsmærkat, peger i retning af flo­wet gennem røret.

Flowrørsretning

Flowrøret skal intalleres i en position, som sikrer, at flowrøret forbliver
fuldt under driften. Lodret installation tillader, at opadgående proces­væskeflow holder tværsnitsfladen fuld uanset flowhastigheden. Vand­ret installation bør begrænses til lave rørsektioner, som normalt er
fulde. I sådanne tilfælde skal elektrodefladen vendes, så den er inden
for 45 grader horisontalt.

2 rørdiametre

8732-0281G02A

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Figur 4. Flowrørsretning

A

FLOW

FLOW

Rosemount Serie
8712C/U/H /8700

8735-0005A01A, 8732-0005A01C

Elektroderne i Rosemount 8705 flowrør er korrekt vendt, når de to måle­elektroder er i positionerne kl. 3 og 9 som vist i højre sid e af Figur 4.

Elektroderne i Rosemount 8711 er korrekt vendt, når det øverste af
flowrøret enten er lodret eller vandret, som vist i Figur 5. Undgå at
montere i en retning, som placerer flowrørets overdel i en vinkel på 45°
fra den lodrette eller vandrette position.

Figur 5. Rosemount 8711 monteringsposition

45° Elektrodeflade

45° Elektrodeflade

8711-8711-E01A, 8711-8711-F01A

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

TRIN 4: INSTALLATION (FLOWRØR MED FLANGER)

Pakninger

Flowrøret skal have en pakning i hver af dets forbindelser til tilstødende
anordninger eller rør. Det valgte pakningsmateriale skal være kompatibelt
med procesvæsken og driftsforholdene. Metalliske eller spiralviklede
pakninger kan beskadige foringen. Der kræves pakninger på hver side
af jordingsringen. Alle andre anvendelser (herunder flowrør med
foringsbeskyttelse eller en jordingselektrode) kræver kun en pakning i
hver endetilslutning.

Flangebolte

Foreslåede momentværdier efter flowrørsforingsstørrelse og forings­type er anført i Skema 1 for ASME B16.5 (ANSI) og Skema 2 for
DIN-flanger. Konsulter fabrikken, hvis flowrørets flangeklassificering
ikke er anført. Tilspænd flangeboltene i flowrørets opstrømsside i trin­sekvensen vist i Figur 6 til 20% af de foreslåede momentværdier.
Gentag processen på flowrørets nedstrømsside. For flowrør med flere
eller færre flangebolte tilspændes boltene i en lignende tværsekvens.
Gentag hele tilspændingsrækkefølgen ved 40%, 60%, 80% og 100%
af de foreslåede momentværdier, eller indtil udsivningen mellem pro­cessen og flowrørsflangen standser.

Hvis udsivningen ikke standses ved de foreslåede momentværdier,
kan boltene efterspændes i yderligere 10% trin, indtil leddet holder op
med at lække, eller indtil den målte momentværdi når boltenes maksi­male momentværdi. Praktiske hensyn til foringens integritet fører ofte
brugeren til forskellige momentværdier for at standse udsivningen som
følge af de unikke kombinationer af flanger, bolte, pakninger og flow­rørsforingsmateriale.

Kontroller om der er udsivning ved flangerne, når boltene er tilspændt.
Undladelse af at anvende korrekte tilspændingsmetoder kan resultere
i alvorlig skade. Flowrør kræver en ny tilspænding 24 timer efter den
første installation. Flowrørsforingens materiale kan efterhånden defor­mere under tryk.

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

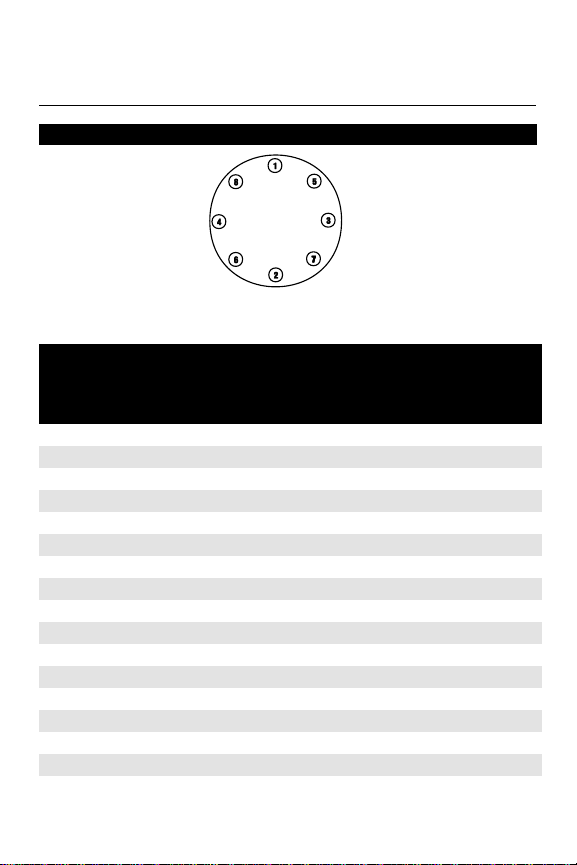

Figur 6. Tilspændingssekvens for flangebolt

8 bolte

Skema 1. Foreslåede momentværdier for flangebolte for Rosemount 8705
og 8707 højsignalflowrør

Stør-

relses-

kode

005 15 mm (
010 25 mm (1 inch) 8 12 - ­015 40 mm (1
020 50 mm (2 inch) 19 17 14 11
030 80 mm (3 inch) 3 4 35 23 23
040 100 mm (4 inch) 26 50 17 32
060 150 mm (6 inch) 45 50 30 37
080 200 mm (8 inch) 60 82 42 55
100 250 mm (10 inch) 55 80 40 70
120 300 mm (12 inch) 65 125 55 105
140 350 mm (14 inch) 85 110 70 95
160 400 mm (16 inch) 85 160 65 140
180 450 mm (18 inch) 120 170 95 150
200 500 mm (20 inch) 110 175 90 150
240 600 mm (24 inch) 165 280 140 250
300 750 mm (30 inch) 195 415 165 375
360 900 mm (36 inch) 280 575 245 525

Lednings-

størrelse

1

Teflon/Tefzel/PFA-foring

Klasse 150

(lb-ft.)

/2-inch) 8 8 - -

1

/2 inch) 13 25 7 18

Klasse 300

Rosemount Serie
8712C/U/H /8700

8742f_01a.eps

Polyurethan/Neopren/

(lb-ft.)

Klasse 150

(lb-ft.)

Linatex foring

Klasse 300

(lb-ft.)

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Skema 2. Specifikationer for tilspænding af flangebolt og boltbelastning
for 8705

Størrelses

kode

005 15 mm
010 25 mm
015 40 mm
020 50 mm
030 80 mm
040 100 mm
060 150 mm
080 200 mm
100 250 mm
120 300 mm
140 350 mm
160 400 mm
180 450 mm
200 500 mm
240 600 mm

Led-

nings-

størrelse

(0.5-inch)

(1 inch)

(1.5 inch)

(2 inch)
(3 inch)
(4 inch)
(6 inch)

(8 inch)
(10 inch)
(12 inch)
(14 inch)
(16 inch)
(18 inch)
(20 inch)
(24 inch)

PN10 PN 16 PN 25 PN 40

(Newton-

meter)

(Newton)

130 35200 90 19700 130 29200 170 34400
100 28000 130 28300 190 38000 250 44800
120 32000 170 38400 190 38600 270 47700
160 43800 220 49500 320 57200 410 68100
220 50600 280 56200 410 68100 610 92900
190 43200 340 68400 330 55100 420 64000
230 51100 380 68900 440 73300 520 73900
290 58600 570 93600 590 90100 850 112000

Teflon/Tefzel-foring

(Newton-

meter)

(Newton)

10 4400 10 4400
20 10100 20 10100
50 16100 50 16100
60 20100 60 20100
50 16800 50 16800
50 17800 70 19600
90 24700 130 28700

Rosemount Serie
8712C/U/H /8700

(Newton-

meter)

(Newton)

(Newton-

meter)

(Newton)

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

Størrel-

seskode

010 25 mm
015 40 mm
020 50 mm
030 80 mm
040 100 mm
060 150 mm
080 200 mm
100 250 mm
120 300 mm
140 350 mm
160 400 mm
180 450 mm
200 500 mm
240 600 mm

Led-

nings-

størrelse

(1 inch)

(1.5 inch)

(2 inch)
(3 inch)
(4 inch)
(6 inch)

(8 inch)
(10 inch)
(12 inch)
(14 inch)
(16 inch)
(18 inch)
(20 inch)
(24 inch)

PN 10 PN 16 PN 25 PN 40

(Newton-

meter)

90 23400 60 13100 90 19400 110 22800
70 18600 80 18800 130 25400 170 29900

80 21300 110 25500 130 25800 180 31900
110 29100 150 33000 210 38200 280 45400
150 33700 190 37400 280 45400 410 62000
130 28700 230 45600 220 36800 280 42700
150 34100 260 45900 300 48800 350 49400
200 39200 380 62400 390 60100 560 74400

Polyurethan–, linatex- og neoprenforing

(Newton-

meter)

(Newton)

(Newton)

20 7040 20 7040
30 10700 30 10700
40 13400 40 13400
30 11100 30 11100
40 11700 50 13200
60 16400 90 19200

(Newton-

meter)

(Newton)

(Newton-

meter)

(Newton)

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

TRIN 4: INSTALLATION (FLOWRØR TIL

INDSPÆNDING)

Pakninger

Flowrøret skal have en pakning i hver af dets forbindelser til tilstø­dende anordninger eller rør. Det valgte pakningsmateriale skal være
kompatibelt med procesvæsken og driftsforholdene. Metalliske eller
spiralviklede pakninger kan beskadige foringen. Der kræves pakninger
på hver side af jordingsringen. Alle andre anvendelser (herunder flow­rør med foringsbeskyttelse eller en jordingselektrode) kræver kun én
pakning i hver endetilslutning.

Justering og boltmontering

1. På 40 til 200 mm (11/2 – til 8-inch) ledningsstørrelser anbringes
centreringsringe over begge ender af flowrøret. De mindre led­ningsstørrelser, 4 til 25 mm (0.15 til 1 inch), kræver ikke centre­ringsringe. På 100 og 150 mm (4 og 6 inch) PN 10–16 indsættes
flowrøret med ringene først, og derefter indsættes tapperne. I dette
ringarrangement er noterne på indersiden af ringen.

2. Indsæt tapper for flowrørets underside mellem rørflangerne. Tap­specifikationer er anført i Skema 3. Hvis der anvendes bolte af

kulstofstål på mindre ledningsstørrelser, 4 til 25 mm (0.15 til
1 inch), i stedet for de krævede bolte af rustfrit stål, forringes
ydeevnen.

Skema 3. Tapspecifikationer

Nominel flowrørsstørrelse Tapspecifikationer

4–25 mm (0.15–1 inch) 316 SST ASTM A193, klassificering B8M

40–200 mm (11/2–8 inch) CS, ASTM A193, klassificering B7,

Klasse 1 gevindskårede monteringstapper

gevindskårede monteringstapper

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

3. Anbring flowrøret mellem flangerne. Sørg for, at centreringsringene
anbringes korrekt i tapperne. Tapperne skal justeres med afmærk­ningerne på ringene, som svarer til den flange, der anvendes.

4. Indsæt de resterende tapper, spændeskiver og møtrikker.

5. Tilspænd til momentspecifikationerne vist i Skema 1. Boltene må
ikke overspændes, da foringen kan tage skade.

Figur 7. Placering af pakning med centreringsringe

Pakning, som købes

separat

Installation, tapper,

møtrikker og

spændeskiver

Centreringsringe

FLOW

8732-0002A1A

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

Flangebolte

Tilspænd flangeboltene i tværsekvens. Kontroller altid, om der er
udsivning ved flangerne, når boltene er tilspændt. Alle flowrør kræver
en ekstra tilspænding 24 timer efter den første tilspænding af flange­bolte.

Skema 4.

Størrelses-

kode

15F 4 mm (0.15 inch) 5 11
30F 8 mm (0.30 inch) 5 11
005 15 mm (
010 25 mm (1 inch) 10 9
015 40 mm (1
020 50 mm (2 inch) 25 21
030 80 mm (3 inch) 40 20
040 100 mm (4 inch) 30 45
060 150 mm (6 inch) 50 77
080 200 mm (8 inch) 70 61

Ledningsstørrelse Lb-ft. Newton-meter

1

/2-inch) 5 11

1

/2 inch) 15 14

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

TRIN 4: INSTALLATION (SANITÆRFLOWRØR)

Pakninger

Flowrøret skal have en pakning i hver af dets forbindelser til tilstø­dende anordninger eller rør. Det valgte pakningsmateriale skal være
kompatibelt med procesvæsken og driftsforholdene. Der leveres pak­ninger sammen med alle Rosemount 8721 sanitærflowrør, undtagen
hvor procesforbindelsen er en IDF sanitetsskrue.

Justering og boltmontering

Standard fabrikspraksis skal følges ved installation af et magmeter
med sanitetsfittings. Der kræves ikke unikke momentværdier og bolt­monteringsteknik.

Figur 8. Rosemount 8721 sanitetsinstallation

Rørholder, som

købes separat

Pakning, som

købes separat

Producentleveret rørholder og

pakning, hvis bestilt

8721_a_06.eps

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

TRIN 5: FORBINDELSE TIL JORD

Brug Skema 5 til at afgøre, hvilken jordingsmulighed der skal følges
for at opnå korrekt installation. Flowrørsbeklædningen skal altid være
jordforbundet i overensstemmelse med nationale og lokale elektriske
love. Undladelse heraf kan forringe den beskyttelse, udstyret giver.
Den interne jordbeskyttelse (beskyttende jordforbindelse) inden i for­greningsdåsen er den interne jordforbindelsesskrue. Skruen identifice­res ved jordsymbolet.

Skema 5. Jordingsinstallation

Jordingsmuligheder

Ingen jor­dingsmulig-

Rørtype

Konduktivt, uforet rør Se Figur 9 Kræves ikke Kræves ikke Se Figur 10
Konduktivt, foret rør Utilstrække-

Ikke-konduktivt rør Utilstrække-

Figur 9. Ingen jordingsmuligheder eller jordingselektrode i foret rør

heder

lig jording
lig jording

Jordings­ringe

Se Figur 10 Se Figur 9 Se Figur 10
Se Figur 11 Se Figur 12 Se Figur 11

Jordings­elektroder

Forings­beskyttelse

Jordforbindelse

8705-0040C

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Figur 10. Jording med jordingsringe eller foringsbeskyttelse

Jordingsringe eller foringsbeskyttelse

Figur 11. Jording med jordingsringe eller foringsbeskyttelse

Rosemount Serie
8712C/U/H /8700

Jordforbindelse

Jordforbindelse

8705-038C

Jordingsringe

8711-0360a01b

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Figur 12. Jording med jordingselektroder

Rosemount Serie
8712C/U/H /8700

Jordforbindelse

8711-0360a01a

TRIN 6: LEDNINGSFØRING

Installationsrøråbninger og tilslutninger

Både flowrørets og transmitterens forgreningsdåser har å bninge r til
20 mm (¾-inch) NPT-installationsrørtilslutninger. Disse tilslutninger skal
udføres i overensstemmelse med lokale eller fabriksmæssige elektriske
normbestemmelser . Ubrugte åbninger skal forsegles med metalpropper .
Korrekt elektrisk installation er nødvendig for at undgå fejl so m følge af
elektrisk støj og interferens. Separate installationsrør er ikke nødven­dige til de to kabler, men en dedi keret installationsrørledning mellem
hver transmitter og flowrør er nødvendig. For at sikre de be dst e resulta­ter skal man bruge et skærmet kabel i elektrisk støjende miljøer.

Installationsrørkabler

Før den korrekte størrelse kabel gennem installatio nsrøret s tilslutnin ger
i det magnetiske flowmålersystem. Før strømkablet fra strømkilden til
transmitteren. Før spoletrækket og elektrodekablerne mellem flowmåle­ren og transmitteren. Klargør spoletrækkets end estykker og e lektrode­kablerne som vist i Figur 13. Begræns det uskærmede ledningsstykke til
25 mm (1 inch) på både elektrode og spoletrækkabler. Overskyd ende
ledningsstykker eller undladelse af at tilslutte kabelafskærmninger kan
skabe elektrisk støj, som kan resultere i ustabile måleraflæsninger.

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Figur 13. Kabelklargøringsoplysninger

(1.00)

Kabelafskærmning

26

Rosemount Serie
8712C/U/H /8700

BEMÆRK
Målene er i
millimeter (inch)

Trin 6.1 Transmitterens spoleinput

Denne ledningssektion dækker tilførsel af strøm til flowrørsspolerne
gennem transmitteren. Transmitterspolens indgangseffekt sender en
impulsmoduleret jævnstrømsfrekvens til flowrøret.

Figur 14. Transmitterens strømforbindelser

8705_0041a.eps

8712/8712e01c.eps

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

Tilslut transmitteren i overensstemmelse med lokale krav til elektriske
installationer. Forbind transmitterburet til jord via den gevindskårne
installationsrørforbindelse (se Figur 13). For vekselstrømsapplikatio­ner, tilslut vekselstrømsnulleder til klemme N og tilslut vekselstrøms­ledning til klemme L1. For jævnstrømsapplikationer skal de positive og
negative klemmer tilsluttes korrekt. Enheder, som drives af 10–30 V
jævnstrømsforsyning, kan trække op til 1 amp strøm. Herudover føl­ges kravene til forsyningskabel og frakobling nedenfor.

Figur 15. Strømforsyningsstrøm

1,0

0,75

0,5

0,25

0

15

Forsyningsstrøm (amp)

I = 10/V
I = Krav til forsyningsstrøm (amp)
V = Forsyningsstrømsspænding (volt)

20

30

Strømforsyning (volt)

40

50

Krav til forsyningskabel

Brug en 12 til 18 AWG-ledning, so m er klassifice ret t il den korrekte tem ­peraturanvendelse. For tilslutninger ved omgivende temperaturer over
60°C (140°F) benyttes en ledning, der er klassificeret til mindst 80°C
(176°F). For omgivende temperatur, som er højere end 80°C (176°F),
benyttes en ledning, som er klassificeret til mindst 110°C (230°F).

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Frakobling

Tilslut anordningen gennem en ekstern afbryder eller kredsløbsafbry­der. Afbryderen eller kredsløbsafbryderen skal afmærkes tydeligt og
placeres i nærheden af transmitteren og i overensstemmelse med
lokal elektrisk kontrol.

Rosemount Serie
8712C/U/H /8700

Installationskategori

Installationskategorien for Rosemount 8712C/U/H er (overspænding)
Kategori II.

Overstrømsbeskyttelse

Rosemount 8712C/U/H flowmålertransmitter kræver overstrømsbe­skyttelse overstrømsanordninger. Den maksimale kapacitet for
overstrømsanordninger er som følger:

Forsyningsnet Sikringsklassificering Fabrikant

110 V vekselstrøm 250 V; 1 Amp,
220 V vekselstrøm 250 V; 0,5 Amp,

Krav til 115 V vekselstrøm eller 230 V vekselstrømsforsyning

Forbind transmitteren i overensstemmelse med lokale krav til elek­triske installationer for 115 V vekselstrøm eller 230 V vekselstrøm.
Herudover følges kravene til forsyningsledning og frakobling nedenfor:

Krav til 10–30 V vekselstrømforsyning

Enheder, som drives med 10–30 V jævnstrøm, kan trække op til 2 amp
strøm. Som følge heraf skal indgangseffektledningen overholde visse
målekrav. For kombinationer, som ikke er vist, kan man beregne den
maksimale modstand på grundlag af stødstrømmen, kildens spænding
og transmitterens minimums startspænding, 10 V jævnstrøm, med føl­gende ligning:

Maksimal modstand =

hurtigtvirkende
hurtigtvirkende

Forsyningsspænding – 10V jævnstrøm

Bussman AGCI eller tilsvarende
Bussman AGCI eller tilsvarende

Stødstrøm

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Skema 6. Længde på udglødet kobberledninger (Cu)

Typer af strømforsynings-

ledninger

Trådtyk-

kelse

20 33,29
18 20,94
16 13,17
14 8,28
12 5,21
10 3,28

Skema 7. Håndtrukne kobberledningers længde (Cu)

Typer af strømforsynings-

Trådtyk-

kelse

18 21,78
16 13,70
14 8,61
12 5,42
10 3,41

Udglødet Cu

milliohm/m

(milliohms/ft)

(10.15)
(6.385)
(4.016)
(2.525)
(1.588)
(0.999)

ledninger

Håndtrukket Cu

milliohm/m

(milliohms/ft)

(6.640)
(4.176)
(2.626)
(1.652)
(1.039)

Ledningens maksimale længde for hver

tilsvarende strømforsyningskilde

30 V

forsyning

(1,230)
(1,955)
(3,110)
(4,950)
(7,870)

(12,510)

forsyning

(12,030)

forsyning

m (ft)

375
596

948
1,509
2,399
3,813

Ledningens maksimale længde for hver

tilsvarende strømforsyningskilde

30 V

m (ft)

(573)

1,880

911

(2,990)

1,451

(4,760)

2,306

(7,565)

3,667

Rosemount Serie
8712C/U/H /8700

24 V

m (ft)

191

(625)

302

(990)

482

(1,580)

767

(2,515)

1,218

(3,995)

1,937

(6,355)

24 V

forsyning

m (ft)

291

(955)

463

(1,520)

736

(2,415)

1,170

(3,840)

1862

(6,110)

20 V

forsyning

m (ft)

111

(365)

178

(585)

283

(930)

453

(1,485)

719

(2,360)

1,143

(3,750)

20 V

forsyning

m (ft)

172

(565)

273

(895)

434

(1,425)

692

(2,270)

1,099

(3,605)

14 V

forsyning

m (ft)

35

(115)

56

(185)

90

(295)

145

(475)

230

(755)

366

(1,200)

14 V

forsyning

m (ft)

55

(180)

87

(285)

139

(455)

221

(725)

352

(1,155)

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

Muligheder, hensyn og procedurer

Figur 16. Forsyningsstrøm kontra indgangsspænding

Overspænding
Nominel

Forsyningsstrøm (amp)

Indgangsspænding (volt)

Trin 6.2 Transmitterens kommunikationsindgang
Tilslut 4–20 mA sløjfen til en ekstern strømkilde

Udgangssløjfesignalet på 4–20 mA kan drives internt eller eksternt.
Standardpositionen for den interne/eksterne analoge strømlus er i den
interne position Strømforsyningslusen, som kan vælges af brugeren,
findes på elektronikkortet.

Internt

Den 4–20 mA analoge strømsløjfe kan drives fra selve transmitteren.
Modstanden i sløjfen skal være 1.000 ohm eller mindre. Hvis der skal
anvendes en HART-kommunikator eller kontrolsystem, skal de tilslut­tes over mindst 250 ohm modstand i sløjfen.

Eksternt

HART multidropinstallationer kræver en ekstern, analog strømkilde på
10–30 V jævnstrøm. Hvis der skal anvendes en HART kommunikator
eller kontrolsystem, skal de tilsluttes over mindst 250 ohm modstand i
sløjfen.

For at tilslutte ekstern strøm til 4–20 mA sløjfen, tilsluttes -dc til
klemme 8 og +dc til klemme 7. (Se Figur 14)

8712-0388A

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

BEMÆRK

Hvis nogen af de andre udgangsmuligheder skal tilsluttes (impulsud­gang til totalisering, tilbehørsudgang til kontaktlukning eller positiv nul­retur), se den omfattende produktmanual.

Trin 6.3 Ledningsføring af transmitter til flowrør

Der behøves et enkelt dedikeret installationsrør til spoletrækket og elektro­dekablerne mellem et flowrør og en fjerntliggende transmitter . Bund tede
kabler i et enkelt installationsrør har tilbøjelighed til at skabe interferens og
støjproblemer i systemet. Brug ét sæt kabler pr. installationsrørløb.

Figur 17. Klargøring af installationsrør

Forkert Rigtigt

Spoletræk og

(1)

elektrodekabler

Strøm

Udgange

m

ft

m

ft

m

ft

Strøm

Udgange

Strøm

Udgange

Skema 8. Kabelkrav

Beskrivelse Længde Delnummer

Signalkabel (20 AWG) Belden
8762, Alpha 2411 tilsvarende

Spoletrækskabel (14 AWG) Bel­den 8720, Alpha 2442 tilsvarende

Kombinationssignal og spoletræk­kabel (18 AWG)

(1) Der kræves ikke kombinationssignal og spoletrækkabel til magmetersystem

Strøm

Udgange

med højt signal. For fjernmonterede installationer skal kombinationssignal
og spoletrækkabel begrænses til mindre end 30 m (100 ft).

Spoletræk og
elektrodekabler

08712-0061-0003
08712-0061-0001

08712-0060-0003
08712-0060-0001

08712-0752-0003
08712-0752-0001

8705/0000a01a, 0000a01b.eps

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

Flowrør til transmittertilslutninger

Figur 18. Ledningsdiagram

Flowrør med højt signal til transmitter med højt signal

Figur 19. Ledningsdiagram

8712_04a

8712-03A

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Figur 20. Flowrør til fjernmonteret transmitter

Rosemount Serie
8712C/U/H /8700

8712_05a

Trin 7: Grundlæggende konfiguration

Når den magnetiske flowmåler er installeret, og der er leveret strøm,
skal transmitteren konfigureres via den grundlæggende opsætning.
Disse parametre kan enten konfigureres gennem en lokal brugergræn­seflade, en 275 HART kommunikator eller AMS. Der findes et skema
over alle parametre på side 30. Beskrivelser af de mere avancerede
funktioner findes i den omfattende produktmanual.

Grundlæggende opsætning

Tag

Tag er den hurtigste og korteste vej til at identificere og skelne mellem
transmittere. Transmittere kan tagges i overensstemmelse med udsty­rets krav. Taggen kan indeholde op til 8 tegn.

Flowhastighedsenheder

Flowhastighedsenhedernes variabel specificerer det format, hvori
flowhastigheden vil blive vist. Enhederne skal vælges for at opfylde
Deres særlige målerbehov.

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

URV (Upper Range Value (øvre områdeværdi))

Den øvre områdeværdi (URV), eller det analoge udgangsområde, er
forudindstillet til 30 ft/s på fabrikken. Enhederne vil være de samme
som dem, der vælges under enhedsparameter.

LRV (Lower Range Value (nedre områdeværdi))

Nulstil den nedre områdeværdi (LRV), eller det analoge udgangsnul
for at ændre størrelse på området (eller måleområdet) mellem URV og
LRV. Under normale forhold vil LRV’en blive indstillet til en værdi i
nærheden af den mindste forventede flowhastighed for at maksimere
opløsningen. LRV skal være mellem –30 ft/s og 30 ft/s.

Ledningsstørrelse

Ledningsstørrelsen (rørstørrelse) skal indstilles, så den passer til det
faktiske flowrør, der er tilsluttet til transmitteren. Størrelsen skal angi­ves i tommer i overensstemmelse med de tilgængelige størrelser
anført nedenfor.

Kalibreringsnummer

Rørets kalibreringsnummer er et 16-cifret tal, som anvendes til at iden­tificere flowrør, som er kalibreret på Rosemount fabrikken.

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Funktion HART genvejstaster LOI tast

PROCESVARIABLER 1, 1
DIAGNOSTIK OG SERVICE

Analog udgangstest 1, 1, 3 Tilbehørsfunktion
Impulsudgangstest 1, 2, 3 T ilbehør Funktion
Selvtest 1, 2, 1, 2 Tilbehør Funktion
Digital-analog trim (og 4–20 mA

udgangstrim)
Skaleret digital-analog trim 1, 2, 4, 2
Elektroniktrimning 1, 2, 4, 3 Tilbehør Funktion
Automatisk nulpunktsindstilling 1, 2, 4, 4 Tilbehør Funktion
Universel, automatisk trimning

(kun 8712U)

GRUNDLÆGGENDE OPSÆTNING

Tag 1, 3, 1 XMTR Info
Flowhastighedsenheder 1, 3, 2, 1 Enheder
URV (Upper Range Value

(øvre områdeværdi))
LRV (Lower Range Value

(nedre områdeværdi))
Ledningsstørrelse 1, 3, 5 Rørstørrelse
Kalibreringsnummer 1, 3, 6 Rørkalibreringsnr.
Dæmpning 1, 3, 7 Dæmpning

DETALJERET OPSÆTNING

Impulsudgangsskala 1, 4, 3, 2, 1 Tilbehør Funktion
Impulsbredde 1, 4, 3, 2, 2 Tilbehør Funktion
Specialenheder 1, 3, 2, 2 Tilbehør Funktion
Brugerdefineret volumenenhed 1, 3, 2, 2, 1 Tilbehør Funktion
Basisvolumenenhed 1, 3, 2, 2, 2 Tilbehør Funktion
Konversionsnummer 1, 3, 2, 2, 3 Tilbehør Funktion
Basistidsenhed 1, 3, 2, 2, 4 Tilbehør Funktion
Brugerdefineret flowenhed 1, 3, 2, 2, 5 Tilbehør Funktion
Tilbehørsudgang 1, 4, 3, 3 Tilbehør Funktion
Totalisator 1, 1, 4 Totalisator
Mål bruttototal 1, 1, 4, 1 Totalisator
Start totalisator 1, 1, 4, 4 Totalisator
Stands totalisator 1, 1, 4, 5 Totalisator
Nulstil totalisator 1, 1, 4, 6 Totalisator
Lavflowsafskæring 1, 4, 4, 1 Tilbehør Funktion

1, 2, 4, 1 Tilbehør Funktion

1, 2, 4, 5 Tilbehør Funktion

1, 3, 3 Analogt udgangsområde
1, 3, 4 Tilbehør Funktion

Rosemount Serie
8712C/U/H /8700

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Funktion HART genvejstaster LOI tast

Spoletrækfrekvens 1, 4, 1, 3 Tilbehør Funktion
Kontrolstatus 1, 4, 4, 4 Tilbehør Funktion
Signalproceskontrol 1, 4, 4 Tilbehør Funktion
Antal prøver 1, 4, 4, 5 Tilbehør Funktion
Maksimal procentgrænse 1, 4, 4, 6 Tilbehør Funktion
Tidsbegrænsning 1, 4, 4, 7 Tilbehør Funktion

GENNEMGÅ VARIABLER

Gennemgang 1, 5

DIVERSE FUNKTIONER

Spolestrøm (kun 8712U) 1, 4, 1, 7 Tilbehør Funktion
Transmitterforstærkning

(kun 8712U)
Flowrørsforstærkning (kun

8712U)
Meddelelse 1, 4, 5, 4 XMTR Info
Dato 1, 4, 5, 5 XMTR Info
Flowrørstag 1, 4, 5, 8 XMTR Info
Flowrørets serienummer 1, 4, 5, 7 XMTR Info
Foringsmateriale XMTR Info
Elektrodetype XMTR Info
Elektrodemateriale XMTR Info

1, 4, 1, 8 Tilbehør Funktion
1, 4, 1, 9 Tilbehør Funktion

Rosemount Serie
8712C/U/H /8700

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

Produktcertifikater

Godkendte fremstillingssteder

Rosemount Inc. — Chanhassen, Minnesota, USA
Fisher-Rosemount Technologias de Flujo, S.A. de C.V. — Chihuahua,

Chihuahua, Mexico

Informationer om EU-direktiver

EF’s overensstemmelseserklæring for alle gældende europæiske
direktiver for dette produkt findes på Rosemounts websted på
www.rosemount.com. En papirkopi kan fås ved at kontakte det lokale
salgskontor.

A TEX-direktiv

Rosemount Inc. overholder ATEX-direktivet.

Type n-beskyttelsestype i overensstemmelse med EN50 021

• Indgangene på denne anordning skal lukkes med en passende
EExe eller EExn metalkabelforskruning eller metalskrueprop eller
en anden korrekt ATEX-godkendt kabelforskruning eller skrueprop
med IP66-klassificering, som er certificeret af en EU-godkendt cer­tificeringsinstans.

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

Europæisk direktiv om trykbærende udstyr (PED)
(97/23/EF)

Model 8705 magnetisk flowmålerflowrør med ledningsstørrelse

og flangekombinationer:

Ledningsstørrelse: 40–80 mm (1 1/2–3 inch) med alle flanger tilgæn-

gelige.

Ledningsstørrelse: 100–600 mm (4–24 inch) med alle DIN flanger og

ANSI 150 og ANSI 300 flanger.

Ledningsstørrelse: 750–900 mm (30–36 inch) med AWWA 125 flanger

Kvalitetssystem – EC No. PED-H-20
Modul H Overensstemmelsesvurdering

Model 8711 Magnetiske flowmålerflowrør

Ledningsstørrelser: 40, 50, 80, 100, 150, 200 mm
(1.5, 2, 3, 4, 6 og 8 inch)

Kvalitetssystem – EC Nr. PED-H-20
Modul H Overensstemmelsesvurdering

Model 8721 Sanitetsmagmeterflowrør med ledningsstørrelse på

40 mm (1

Modul A overensstemmelsesvurdering

Alle andre modeller 8705/8711/8721 Flowrør —

God teknisk praksis

Flowrør, som er SEP eller kategori I med eksplosionssikker beskyt­telse, falder uden for PED’s område og kan ikke markeres som
værende i overensstemmelse med PED.

CE-mærkning for flowrør, som er obligatorisk under artikel 15 i PED,
kan findes på flowrørlegemet (CE 0434).

Flowrør i kategori I vurderes for overensstemmelse i henhold til modul
A-procedurer.

Flowrør i kategorierne II – IV bruger modul H til overensstemmelses­vurderingsprocedurer.

1

/2 inch) og større:

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

Elektromagnetisk kompatibilitet (EMC) (89/336/EØF)

Alle modeller EN 50081-1: 1992; EN 50082-2: 1995,
EN 61326: 1997/ A1:1998

Installerede signalledninger må ikke løbe sammen og må ikke befinde
sig i samme kabelbakke som vekselstrømsinstallationen.

Anordningen skal være korrekt jordforbundet eller jordet i overens­stemmelse med lokale regler om elektricitet.

For at forbedre beskyttelsen mod signalinterferens anbefales afskær­met kabel, se side 20 for mere information.

Direktiv om lavspænding (93/68/EF)

Kun 8712C/U

EN 61010-1: 1995

Andre vigtige retningslinjer

Brug kun nye, originale dele.
For at forbedre procesmiddeludstrømning må procesflangeboltene,

adapterboltene eller udluftningsskruerne ikke skrues af eller aftages
under driften.

Vedligeholdelse må kun udføres af faglært personale.

CE CE–mærkning (kun 8712C/U)

Overholdelse af EU’s EMC og lavspændingsdirektiver. (Bemærk:
CE–mærkning er ikke tilgængeligt på model 8712H).

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

Certifikater vedrørende placering i eksplosionsfarligt miljø

Information om transmittergodkendelse

Skema 9. Transmitterens ekstraudstyrskoder

Godkendelseskoder Rosemount 8712C/U Rosemount 8712H

CE •

N0 • •
N5 • •

Nordamerikanske certificeringer
Factory Mutual (FM)
N0 Division 2 godkendelse (Alle transmittere)

Klasse I, Division 2, Gruppe A, B, C, D
Temp. koder – T4 (ved 40°C),
Støveksplosionssikker Klasse II/III, Division 1, Gruppe E, F, G
Temp. koder – T4 (ved 40°C),
Indkapslingstype 4X

N5 Division 2 godkendelse kun for flowrør med IS elektroder

Klasse I, Division 2, Gruppe A, B, C, D
Temp. koder – T4 (ved 40°C),

Støveksplosionssikker Klasse II/III, Division 1, Gruppe E, F, G
Temp. koder – T4

Indkapslingstype 4X

Canadian Standards Association (CSA)
N0 Egnet til Klasse I, Division 2, Gruppe A, B, C, D

Temp. koder – T4 (ved 60°C),
Støveksplosionssikker Klasse II/III, Division 1, Gruppe E, F, G
Indkapslingstype 4X

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

Information om flowrørsgodkendelse

Skema 10. Flowrørets ekstraudstyrskoder

Rosemount 8705 Flowrør Rosemount 8707 Flowrør Rosemount 8711 Flowrør

Godken-

delses-

Til ikke-brænd-

koder

bare væsker

N0 •
N5 • •
E5

(2)

CD

(2)

KD

(1) CE–mærkning er standard på model 8705 og 8711. Certifikater vedrørende

placering i eksplosionsfarligt miljø er ikke tilfængelige på model 570TM.

(2) Se Skema 11 på side 40 for forbindelsen mellem omgivende temperatur,

procestemperatur og temperaturklasse.

Til brænd-

væsker

• •

bare

Til ikke-brænd-

bare væsker

(1)

Til brænd-

bare

Til ikke-brænd-

væsker

• •

• • • •

bare væsker

• •

• •

Til bræn d -

bare

væsker

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Factory Mutual (FM)
N0 Division 2 godkendelse for ikke-brændbare væsker (Alle

flowrør)

Klasse I, Division 2, Gruppe A, B, C, D
Temp. kode – T5 (8705/8711 ved 60°C)
Temp. kode – T3C (8707 ved 60°C)

Støveksplosionssikker Klasse II/III, Division 1, Gruppe E, F, G
Temp. kode – T6 (8705/8711 ved 60°C)
Temp. kode – T5 (8707 ved 60°C)
Indkapslingstype 4X

N5 Division 2 godkendelse for brændbare væsker

(Alle flowrør)

Klasse I, Division 2, Gruppe A, B, C, D
Temp. kode – T5 (8705/8711 ved 60°C)
Temp. kode – T3C (8707 ved 60°C)
Støveksplosionssikker Klasse II/III, Division 1, Gruppe E, F, G
Temp. kode – T6 (8705/8711 ved 60°C)
Temp. kode – T5 (8707 ved 60°C)

Indkapslingstype 4X

E5 Eksplosionssikker (kun 8711)

Eksplosionssikker for Klasse I, Division 1, Gruppe C, D
Temp. kode – T6 ved 60°C
Støveksplosionssikker Klasse II/III, Division 1, Gruppe E, F, G
Temp. kode – T6 ved 60°C
Klasse I, Division 2, Gruppe A, B, C, D
Temp. kode – T5 ved 60°C
Indkapslingstype 4X

Rosemount Serie
8712C/U/H /8700

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Canadian Standards Association (CSA)
N0 Egnet til Klasse I, Division 2, Gruppe A, B, C, D

Temp. kode – T5 (8705/8711 ved 60°C)
Temp. kode – T3C (8707 ved 60°C)
Støveksplosionssikker Klasse II/III, Division 1, Gruppe E, F, G

Indkapslingstype 4X

Europæiske certificeringer
N1 Under behandling – CENELEC Gnistfrit/Ikke-antændende

(kun 8705/8711)

Certifikat nr.: KEMA02ATEX1302X II 3G
EEx nA [L] IIC T3...T6

SÆRLIGE BETINGELSER FOR SIKKER BRUG (X):

Endnu ikke fastsat.

CD CENELEC Øget sikkerhed (Zone 1) med IS-elektroder (kun

8711)

Certifikat nr.: KEMA03ATEX2052X II 1/2G
EEx e ia IIC T3...T6 (Ta = –20 til +65°) (Se Skema 11)

0575

SÆRLIGE BETINGELSER FOR SIKKER BRUG:

Hvis flowtransmitter model 8732 anvendes integreret med flowrør til
model 8705 eller 8711, skal det sikres, at flowrørets og flowtransmitte­rens mekaniske kontaktområder overholder kravene til flade led i over­ensstemmelse med standarden EN 50018, klausul 5.2.

Forholdet mellem omgivende temperatur, procestemperatur og tempe­raturklasse skal tages fra skemaet under (15 – beskrivelse) ovenfor.
(Se Skema 11).

De elektriske data skal tages fra resumeet under (15 – elektriske data)
ovenfor. (Se Skema 12).

Rosemount Serie
8712C/U/H /8700

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

KD CENELEC Øget sikkerhed (Zone 1) med IS-elektroder (kun

8705)

Certificat nr. KEMA 03ATEX2052X II 1/2G
EEx e ia IIC T3...T6 (Ta = –20 til 65°C) (Se Skema 11)

0575

SÆRLIGE BETINGELSER FOR SIKKER BRUG:

Hvis flowtransmitter model 8732 anvendes integreret med flowrør til
model 8705 eller 8711, skal det sikres, at flowrørets og flowtransmitte­rens mekaniske kontaktområder overholder kravene til flade led i over­ensstemmelse med standard EN 50018, klausul 5.2.

Forholdet mellem omgivende temperatur, procestemperatur og tempe­raturklasse skal tages fra skemaet under (15 – beskrivelse) ovenfor.
(Se Skema 11).

De elektriske data skal tages fra resumeet under (15 – elektriske data)
ovenfor. (Se Skema 12).

Rosemount Serie
8712C/U/H /8700

Vejledning til hurtig installation

00825-0108-4729, Rev BA
Juli 2003

Rosemount Serie
8712C/U/H /8700

Skema 11. Forholdet mellem omgivende temperatur, procestemperatur og
temperaturklasse

Målerstørrelse

mm (inch)

15 (1/2) 65°C (149°F) 115°C (239°F)

25 (1) 65°C (149°F) 120°C (248°F)

25 (1) 35°C (95°F) 35°C (95°F)
40 (11/2) 65°C (149°F) 125°C (257°F)
40 (11/2) 60°C (140°F) 60°C (140°F)

50 (2) 65°C (149°F) 125°C (257°F)

50 (2) 65°C (149°F) 75°C (167°F)

50 (2) 40°C (104°F) 40°C (104°F)

80–100 (3–4) 65°C (149°F) 130°C (266°F)
80–100 (3–4) 65°C (149°F) 90°C (194°F)
80–100 (3–4) 55°C (131°F) 55°C (131°F)
80–100 (3–4) 40°C (104°F) 40°C (104°F)

150 (6) 65°C (149°F) 135°C (275°F)
150 (6) 65°C (149°F) 110°C (230°F)
150 (6) 65°C (149°F) 75°C (167°F)

150 (6) 60°C (140°F) 60°C (140°F)
200–900 (8–36) 65°C (149°F) 140°C (284°F)
200–900 (8–36) 65°C (149°F) 115°C (239°F)
200–900 (8–36) 65°C (149°F) 80°C (176°F)
200–900 (8–36) 65°C (149°F) 65°C (149°F)

(1) Dette skema gælder kun for CD og KD tilbehørskoder.

Skema 12. Elektriske data for Rosemount 8705 og 8711 flowrør

Spolemagnetise­ringskredsløb

Elektrodekredsløb: i eksplosionstypebeskyttelse egensikkerhed EEx ia IIC,

(1)

Maksimal omgi-

vende temperatur

40 V jævnstrøm (impulsmoduleret), 0,5 A, 20 W
maksimum

5 V 1 mW maksimum, U

Maksimal proce-

stemperatur

= 250 V

m

Temperaturklasse

T3
T3
T4
T3
T4
T3
T4
T5
T3
T4
T5
T6
T3
T4
T5
T6
T3
T4
T5
T6
