00825-0105-6129, Rev AB

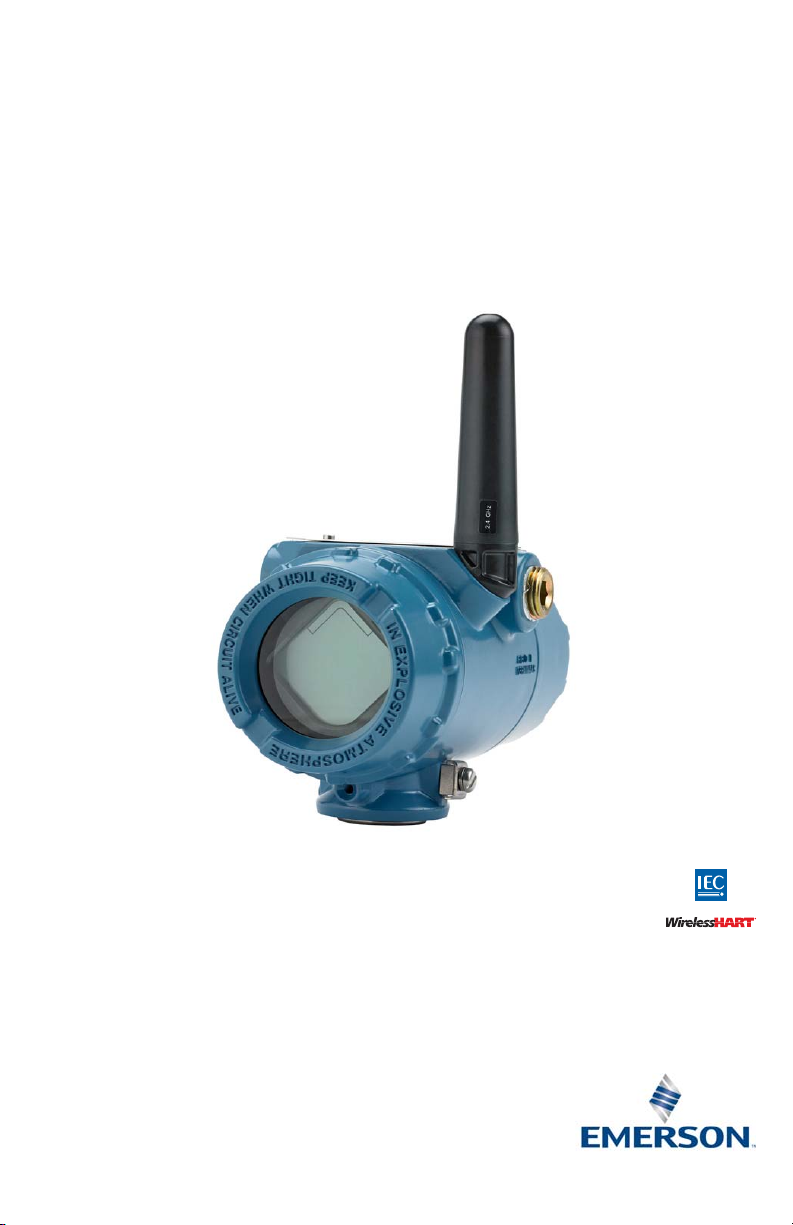

Rosemount™ Wireless Dam Monitor
(WDM)
Spezial
Kurzanleitung
März 2019
Kurzanleitung
WARNUNG
Rosemount WDM
März 2019
Rosemount WDM Hardware-Version
®
Geräteversion
HART
Geräte-Installationskit/DD-Version
1
1
Geräteversion 1, DD-Version 1 oder höher
HINWEIS
Diese Anleitung enthält grundsätzliche Informationen für den Rosemount WDM Spezial. Sie enthält keine
detaillierten Anweisungen für Konfiguration, Diagnose, Wartung, Service, Störungsanalyse und -beseitigung
oder Einbau.
Nichtbeachtung dieser Richtlinien für die Installation kann zu schweren oder tödlichen Verletzungen führen.
Die Installation darf nur von Fachpersonal durchgeführt werden.
Explosionen können zu schweren oder tödlichen Verletzungen führen.
Vor Anschluss eines Feldkommunikators in einer explosionsgefährdeten Atmosphäre sicherstellen, dass die
Geräte in Übereinstimmung m it den Vorschriften für eigensichere oder keine Funken er zeugende
Feldverkabelung installiert sind.
Sicherstellen, dass die Betriebsatmosphäre des Messumformers den entsprechenden Ex-Zulassungen entspricht.
Dieses Gerät erfüllt Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden Bedingungen:
Dieses Gerät darf keine schädliche Störstrahlung verursachen.
Alle empfangenen Störungen dürfen keine Auswirkungen zeigen, einschließlich Störungen, die einen
unerwünschten Betrieb verursachen.
Dieses Gerät ist so zu installieren, dass der Mindestabstand zwischen Antenne und allen Personen 20 cm beträgt.
Das schwarze Spannungsversorgungsmodul kann im Ex-Bereich ausgetauscht werden. Das schwarze
Spannungsversorgungsmodul hat einen spezifischen Oberflächenwiderstand von mehr als 1 Gigaohm und
muss ordnungsgemäß im Gehäuse des Wireless-Geräts installiert werden. Beim Transport zum und vom
Installationsort ist vorsichtig vorzugehen, um elektrostatische Aufladung zu verhindern.
HINWEIS
Versandanforderungen für Wireless-Geräte (Lithium-Akkus: schwarzes Spannungsversorgungsmodul,
Modellnummer 701PBKKF):
Das Gerät wird ohne eingelegtes schwarzes Spannungsversorgungsmodul versandt. Das schwarze
Spannungsversorgungsmodul entfernen, bevor das Gerät versandt wird.
Jedes schwarze Spannungsversorgungsmodul enthält zwei Lithium-Primärakkus der Größe „C“. Der Versand
von Lithium-Primärakkus ist durch das US-amerikanische Verkehrsministerium sowie die IATA (International Air
Transport Association), die ICAO (International Civil Aviation Organization) und das ADR (Europäisches
Übereinkommen über die internationale Beförderung gefährlicher Güter auf der Straße) geregelt. Es liegt in der
Verantwortung des Spediteurs, sich an diese oder andere vor Ort geltenden Anforderungen zu halten. Bitte
erfragen Sie vor dem Versand aktuelle Richtlinien und Vorschriften.
Inhalt
Funktionalität . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Funktionsprüfung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Störungsanalyse und -beseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Spannungsversorgungsmodul austauschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Produkt-Zulassungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2
März 2019
1.0 Funktionalität
Der Verwendungszweck dieses WDM Spezial ist die Bereitstellung einer Lösung
für die Echtzeitüberwachung von Applikationen im unterirdischen Wasserpegelund Druckmanagement eines Staudamms, um die Stabilität dessen Struktur
festzustellen. Ein Impress Dehnungsmessstreifen-Drucksensor wird direkt an
den WDM angeschlossen, der den Sensor erregt und den Ausgang misst. Der
WDM konvertiert die gemessene Spannung in einen Druckwert in PSI, Meter
Wasser oder andere Maßeinheiten und überträgt auch den Wert über Wireless.
Diese Lösung eliminiert die Notwendigkeit von Solarzellen und den damit
zusammenhängenden teuren Materialien, was sie zu einer kostengünstigen und
einfachen Lösung macht.
1.1 Berücksichtigungen bei Wireless-Geräten
Einschaltvorgang
Der Rosemount WDM Spezial und alle anderen Wireless-Geräte sollten erst
installiert werden, wenn der Wireless Gateway („Gateway“) installiert wurde und
ordnungsgemäß funktioniert. Die Wireless-Geräte sollten in Reihenfolge ihrer
Entfernung zum Gateway eingeschaltet werden. Das Gerät, das sich am nächsten
am Wireless-Gateway befindet, zuerst einschalten. Dadurch wird die Installation
des Netzwerks vereinfacht und beschleunigt. Die Funktion „Enable Active
Advertising“ (Aktive Ankündigung aktivieren) am Gateway aktivieren, um zu
gewährleisten, dass neue Geräte schneller mit dem Netzwerk verbunden
werden. Weitere Informationen finden Sie in der Betriebsanleitung des Gateway
Antennenposition
Der WDM Spezial wird sowohl mit der externen Antenne (WK1) als auch mit der
Extended Range Antenne (WM1) angeboten. Die Antenne so positionieren, dass
sie sich in einer vertikalen Stellung befindet und entweder nach oben oder nach
unten gerichtet ist. Zwischen der Antenne und größeren Objekten, Gebäuden
oder leitenden Oberflächen einen Abstand von ca. 1 m (3 ft.) einhalten, um die
ungehinderte Kommunikation mit anderen Geräten zu ermöglichen.
Kurzanleitung
.
Abbildung 1. Antennenposition
3
Kurzanleitung
COMM
P/N 00753-9200-0020
1
2
3
4
#K1197
WHT
BRN
YEL
GRN
Leitungseinführung
Bei der Installation ist sicherzustellen, dass jede Leitungseinführung entweder
mit einem Blindstopfen und zugelassenem Dichtmittel verschlossen ist bzw. ein
Anschluss oder eine Kabelverschraubung mittels geeignetem Dichtmittel
installiert ist.

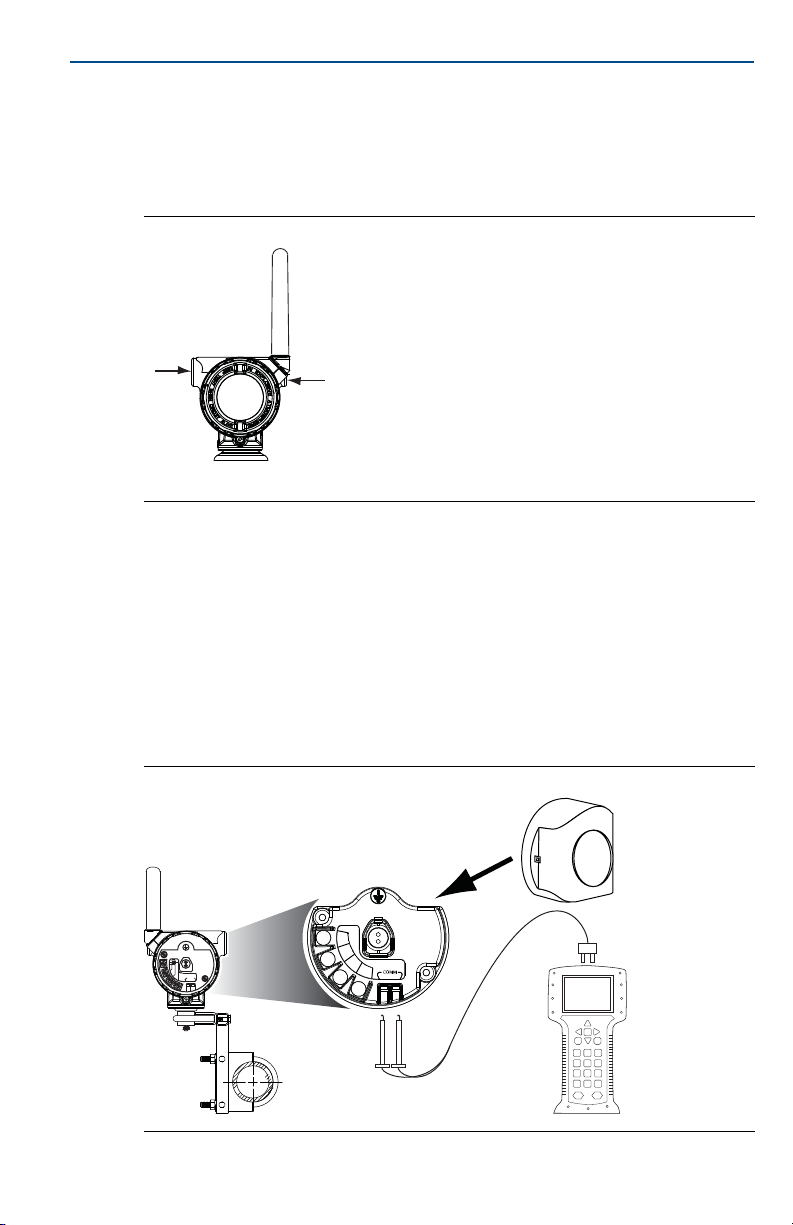

Abbildung 2. Leitungseinführung
März 2019
A
A
A. Leitungseinführung
Anschluss eines Feldkommunikators
Das schwarze Spannungsversorgungsmodul muss im Gerät installiert sein,
damit eine Kommunikation zwischen dem Feldkommunikator und dem
Rosemount WDM Spezial erfolgen kann. Für die Kommunikation des HART
Wireless Messumformers über einen Feldkommunikator ist ein Rosemount
WDM Device Dashboard (DD) erforderlich. Siehe „Konfiguration“ auf Seite 6 für
weitere Informationen zum WDM DD.
Für Hinweise zum Anschluss des Feldkommunikators an den Rosemount WDM
Spezial siehe Abbildung 3.
Abbildung 3. Anschluss
4
März 2019
2.0 Installation
2.1 Entlüftungsrohrinstallation
Das Entlüftungsrohr muss in einer trockenen Umgebung der Atmosphäre
ausgesetzt sein. Während der Installation muss das Kabelende vor dem
Eindringen von Wasser geschützt werden. Die Abdeckung des Kabels erst
entfernen, wenn das Kabel angeschlossen wird.
Hinweis
Der maximale Biegeradius für Polyurethankabel ist 11/2 in. Wenn das Kabel hierüber hinaus
gebogen wird, kann es abknicken und so zu Messfehlern führen.
Die Empfehlungen des Sensorherstellers befolgen.
2.2 Anschlussklemmenblock
Die Anschlussklemmen sind mit Farbkürzel gekennzeichnet, die zum jeweiligen
Kabelschuh vom Impress-Drucksensor mit der entsprechenden Farbe passen
(Abbildung 4).
WHT – Weiß YEL – Gelb
BRN – Braun GRN – Grün
Die vier Kabel vom Sensor müssen an die Klemmen mit der entsprechenden
Farbkennzeichnung angeschlossen werden. Erdung gemäß den
Standardpraktiken des Standorts ausführen.
Die Sensorkabelabschirmung außer- oder innerhalb des
Messumformer-Anschlussklemmenraums erden. Die Kabelabschirmung knapp
abschneiden und isolieren, damit sie die anderen Sensorleiter oder Klemmen
nicht berührt.
Dieses Gerät darf nur mit dem Spannungsversorgungsmodul 701PBKKF mit
Strom versorgt und an den Klemmen dürfen nur
Impress-Dehnungsmessstreifen angeschlossen werden.
Kurzanleitung
Abbildung 4. Leiterfarben und Anschlussklemmen
5
Kurzanleitung
n e t w k
1 P A R N T
3.0 Funktionsprüfung
Die Funktion kann anhand von vier Methoden geprüft werden: am Gerät über
die LCD-Anzeiger, mit dem Feldkommunikator, mit dem integrierten Server am
Gateway oder mit der AMS™ Wireless Suite oder AMS Device Manager.

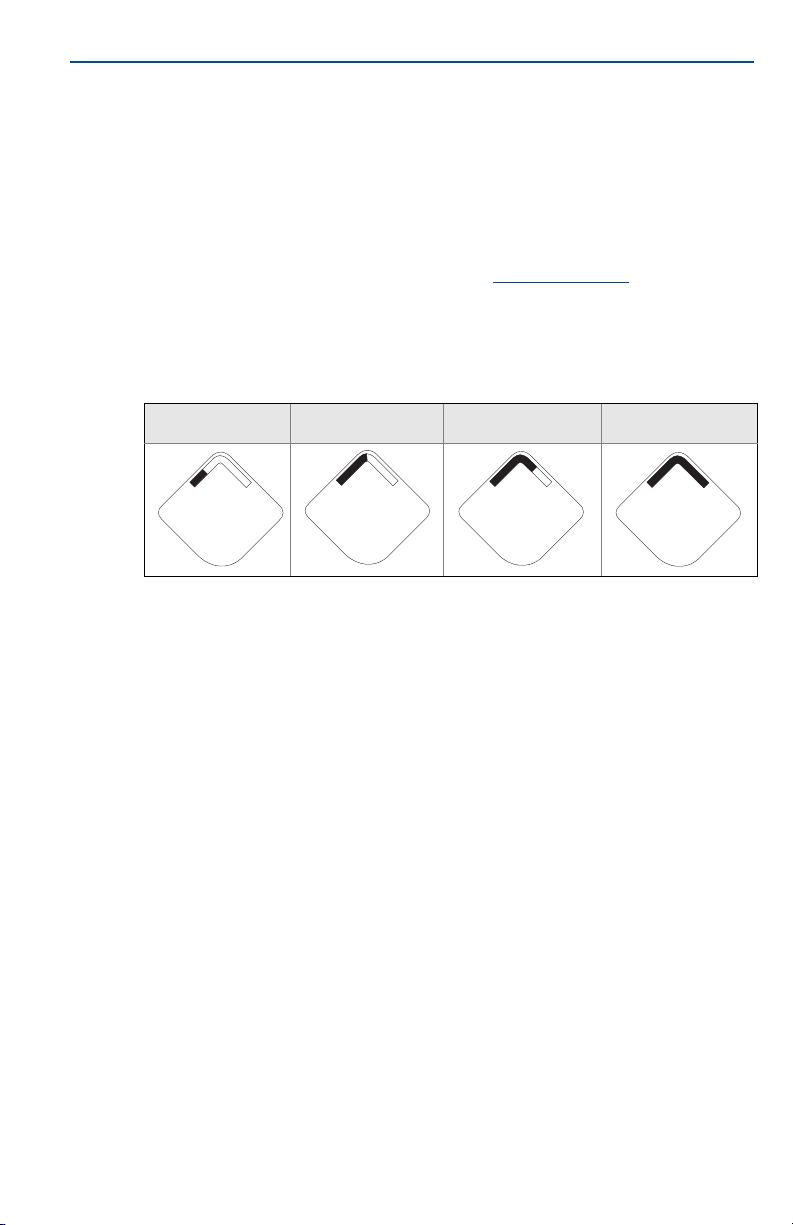

3.1 LCD-Anzeige
Bei normalem Betrieb erscheint in der LCD-Anzeige der PV-Wert entsprechend
der bestätigten Aktualisierungsrate an. Siehe Betriebsanleitung bzgl.
Fehlercodes und weiteren LCD-Anzeigemeldungen. Die Taste Diagnostic
(Diagnose) drücken, um die Bildschirme TAG, Device-ID, Network-ID, Network Join
Status, und Device Status (Messstellenkennzeichnung, Gerätekennung,
Netzwerkkennung, Netzwerk-Verbindungsstatus und Gerätestatus)
anzuzeigen.
Netzwerk suchen
Mit Netzwerk
verbinden
Mit 1 Element
verbunden
März 2019
Mit 2 Elementen
verbunden
n e t w k
A - s r c h
3.2 Konfiguration
Für die Kommunikation des HART Wireless Messumformers über einen
Feldkommunikator oder AMS Device Manager ist ein Rosemount WDM Device
Dashboard (DD) erforderlich. Ein DD kann vom Rosemount Wireless Specialist
Team (RMT-NA.SpecialistWireless@Emerson.com) angefordert werden.

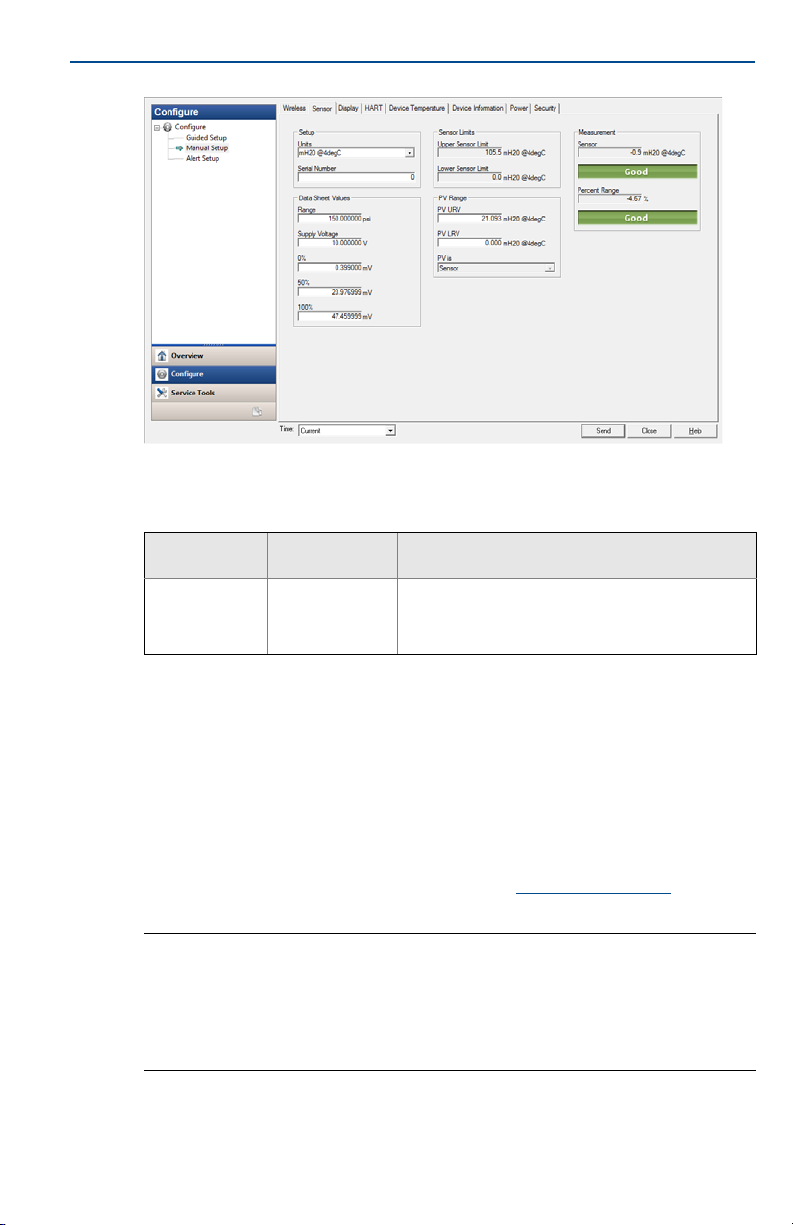

Um genau Sensorwerte liefern zu können, müssen die Werte von jedem Sensor
konfiguriert und im Rosemount WDM Messumformer gespeichert werden. Zu
Configure > Manual Setup > Sensor > Sensor Setup > Data Sheet Values
(Konfigurieren > Manuelle Einrichtung > Sensor > Sensoreinrichtung >
Datenblattwerte) navigieren.
Die besonderen Konfigurationswerte, die der Benutzer eingeben muss, sind die
vorgegebenen (z. B. Bereich, Versorgungsspannung 0 ?, 50 ? und 100 ?). Diese
Werte sind auf dem mit jedem Sensor ausgelieferten benutzerspezifischen
Datenblatt zu finden.
n e t w k
J O I N G
n e t w k
2 P A R N T
6
März 2019
Kurzanleitung
Der Kommunikationsstatus kann im Wireless-Gerät mit der folgenden
Funktionstastenfolge überprüft werden.
Tabelle 1. Funktionstastenfolge des Rosemount WDM
Funktion
Kommunikation 3, 4
Funktionstasten-
3.3 Wireless Gateway
Nachdem der Rosemount WDM Spezial mit der Netzwerkkennung und dem
Verbindungsschlüssel konfiguriert wurde und genügend Zeit für die Abfrage des
Netzwerks vergangen ist, wird der Messumformer mit dem Netzwerk
verbunden. Zur Prüfung des Gerätebetriebs und der Konnektivität unter
Verwendung der webbasierten Schnittstelle des Gateways, zur Seite Devices
(Geräte) navigieren. Diese Seite zeigt die Messstellenkennzeichnung des
Messumformers, PV, SV, TV, QV und den Zeitpunkt der letzten Aktualisierung
an. Die Begriffe, Benutzerfelder und Parameter der webbasierten
Gateway-Benutzerschnittstelle sind im Gateway Manual Supplement
(Ergänzung zum Handbuch) zu finden.
Hinweis
Die Zeit, die zum Verbinden neuer Geräte mit dem Netzwerk erforderlich ist, ist von der
Anzahl der zu verbindenden Geräte und der Anzahl der im aktuellen Netzwerk
vorhandenen Geräte abhängig. Das Verbinden eines Geräts mit einem bestehenden
Netzwerk mit mehreren Geräten kann bis zu fünf Minuten dauern. Das Verbinden mehrerer
neuer Geräte mit einem bestehenden Netzwerk kann bis zu 60 Minuten dauern.
folge
Menüpunkte
Comm, Join Mode, Neighbor Count, Advertisement
Count, Join Attempts (Kommunikation,
Verbindungmodus, Anzahl der Nachbargeräte, Anzahl der
Ankündigungen, Verbindungsversuche)
7
