Snelstartgids
00825-0111-4378, Rev CA
Oktober 2019
Rosemount™ 751 veldsignaalindicator
Snelstartgids Oktober 2019
Over deze gids
Deze gids bevat elementaire richtlijnen voor de Rosemount 751 veldsignaalindicator. Hij bevat geen
instructies voor configuratie, diagnostiek, onderhoud, reparatie of probleemoplossing of voor
explosieveilige, drukvaste of intrinsiek veilige (I.S.) installaties. Zie de naslaghandleiding voor de
Rosemount 751 voor nadere instructies. Deze handleiding is tevens in elektronische vorm beschikbaar
op Emerson.com/Rosemount.
WAARSCHUWING
Explosies kunnen ernstig of dodelijk letsel veroorzaken.
• Bij installatie van deze indicator in een explosiegevaarlijke omgeving moeten de geldende lokale,
nationale en internationale normen, voorschriften en procedures worden opgevolgd. Raadpleeg
het gedeelte Productcertificeringen voor eventuele beperkingen in verband met veilige installatie.
• Verwijder bij een explosieveilige/drukvaste installatie het indicatordeksel niet terwijl er stroom
staat op het instrument.
Elektrische schokken kunnen overlijden of ernstig letsel veroorzaken.
• Vermijd contact met de draden en aansluitklemmen. De draden kunnen onder hoge spanning
staan, wat elektrische schokken kan veroorzaken.
Fysieke toegang
• Onbevoegd personeel kan aanzienlijke schade aan en/of onjuiste configuratie van de apparatuur
van eindgebruikers veroorzaken. Dit kan opzettelijk of onopzettelijk zijn en hiertegen moet een
beveiliging bestaan.
• Fysieke beveiliging is een belangrijk onderdeel van elk beveiligingsprogramma en is van
fundamenteel belang om uw systeem te beschermen. Beperk de fysieke toegang door onbevoegd
personeel om de bedrijfsmiddelen van eindgebruikers te beschermen. Dit geldt voor alle bij de
faciliteit gebruikte systemen.
Inhoudsopgave
Installatie..................................................................................................................................... 3
Configuratie................................................................................................................................. 8
Productcertificering................................................................................................................... 11
Verklaring van overeenstemming...............................................................................................18
China RoHS................................................................................................................................ 21
2 Rosemount 751
Oktober 2019 Snelstartgids
1 Installatie
1.1 Montage
De Rosemount 751 veldsignaalindicator bestaat uit de in Figuur 1-1
afgebeelde componenten. De behuizing kan een analoge meter of een
meter met lcd-display hebben. Beide meters zijn onafhankelijk van de
componentonderdelen en zijn geheel onderling verwisselbaar. Beide meters
worden aangesloten op de aansluitklemschroeven op de behuizing, zoals
aangegeven in Figuur 1-1.
De metermodule bevat de in Figuur 1-2 afgebeelde componenten.
Snelstartgids 3
A
B
C
D
E
F
G
H
I
J
K
L
M
N
Snelstartgids Oktober 2019

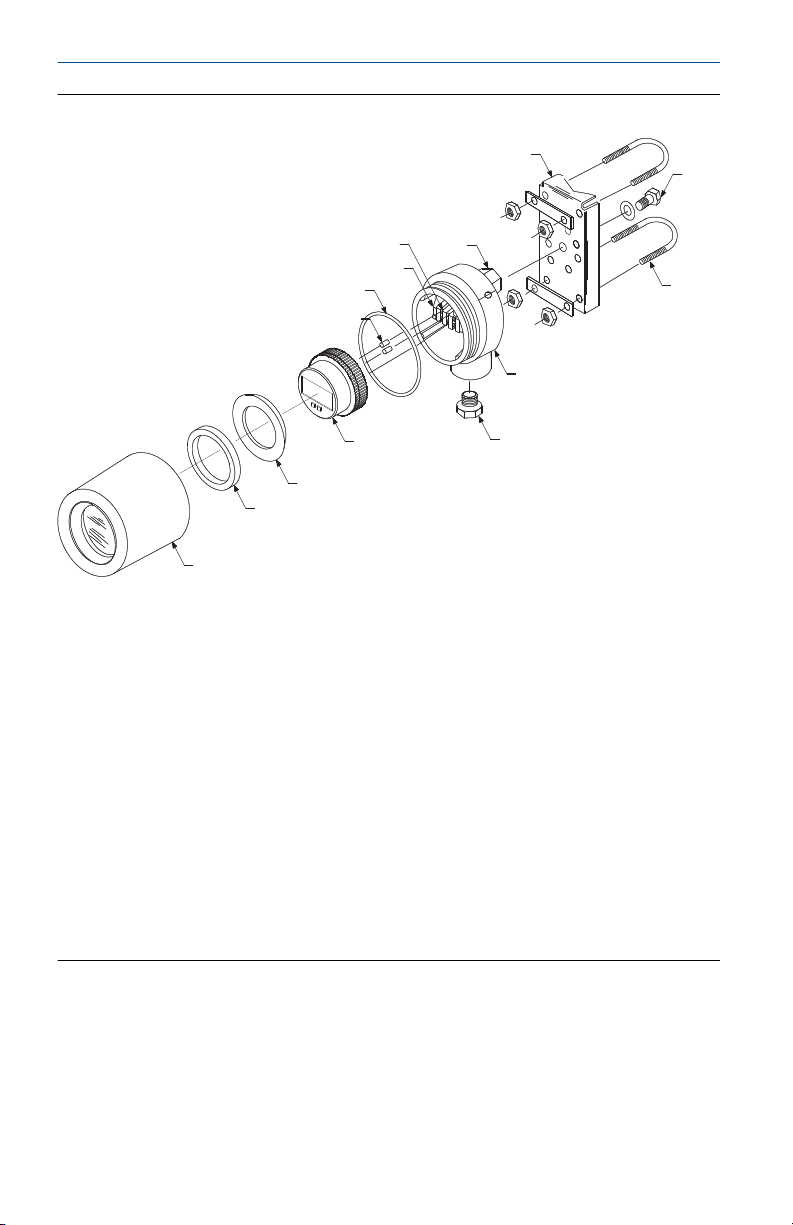

Figuur 1-1: Explosietekening Rosemount 751
A. Aansluitklemschroeven
B. O-ring behuizing
C. Aansluitpunten veldbedrading
D. Kringbeschermingsdiode
E. Montagenok met schroefdraad
F. Optionele montagebeugel
G. Montagebout met sluitring
H. U-bout voor 2-inch buis
I. Behuizing
J. Optioneel verloopstuk voor doorvoerbuizen, van ¾ naar ½ inch (indien nodig)
K. Meter
L. Bus
M. Schuimrubberen vulring
N. Behuizingsdeksel
4 Rosemount 751
A
B
C
D
K
J
I
H
G
F
E
Oktober 2019 Snelstartgids

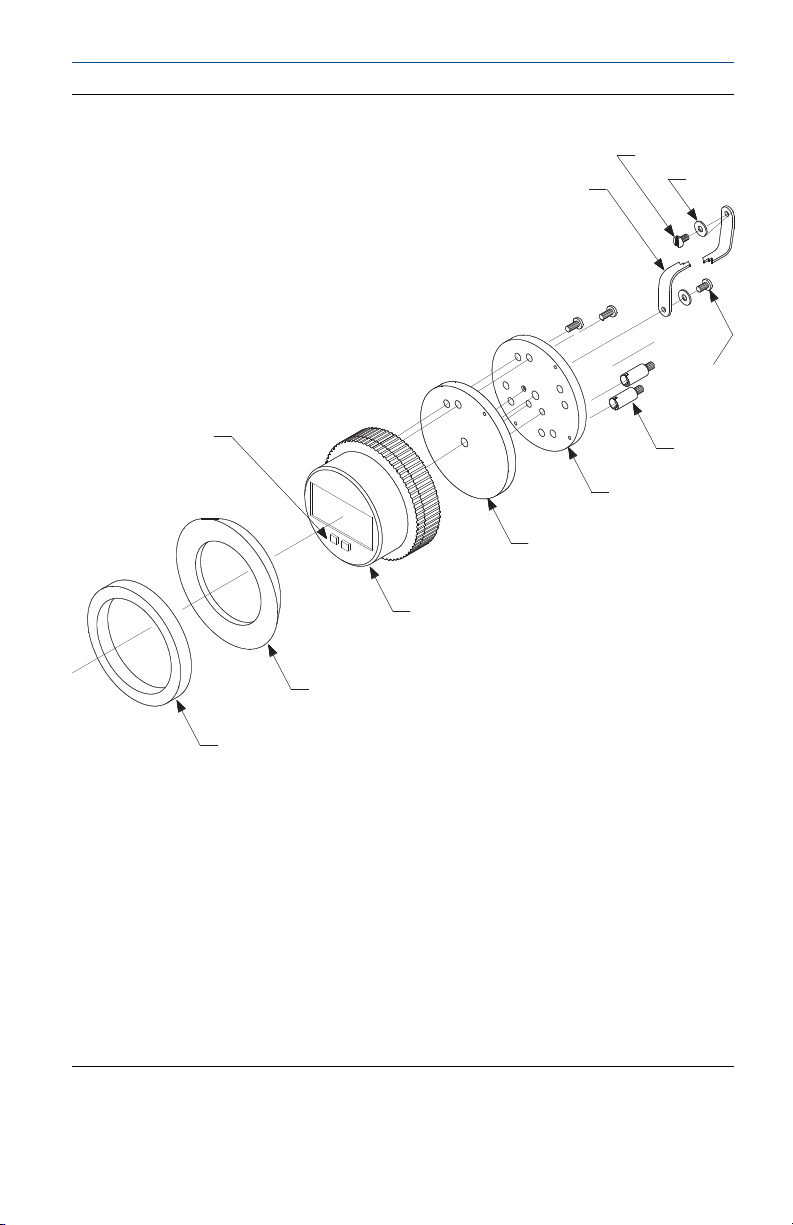

Figuur 1-2: Explosietekening meter
A. Bevestigingsstrips
B. Bout voor bevestiging op behuizing
C. Sluitring voor bevestigingsbandjes
D. Schroeven voor montage op montageplaat
E. Aansluitklemschroeven (2)
F. Montageplaat
G. Afstandplaat
H. Lcd-display
I. Bus
J. Schuimrubberen vulring
K. Configuratieknoppen
Snelstartgids 5
+
−
A B
C
3144P
+
−
751
+
−
A B
C
2051
+−T
751
+
−
+
−
A B
C
751
+
−
3051C
+−T
+
−
A
B
C
751
+
−
3051S +
−
T
Snelstartgids Oktober 2019
1.2 Bedradingsschema’s
Gebruik de volgende bedradingsschema’s voor het in serie of parallel
bedraden van de Rosemount 751 veldsignaalindicator, in combinatie met
Rosemount-transmitters. Gebruik afgeschermde kabel voor de beste
resultaten in een omgeving met elektrische ruis.
Het verdient aanbeveling om de Rosemount 751 indicator in serie te
bedraden wanneer de 4–20 mA-transmitter geen testaansluitpunt bevat. De
indicator is zodanig ontworpen dat de analoge meter of de meter met lcddisplay uit de behuizing kan worden verwijderd zonder de integriteit van de
4–20 mA-kring aan te tasten. Als het gehele instrument uit de
serieconfiguratie wordt verwijderd, wordt de kring onderbroken.

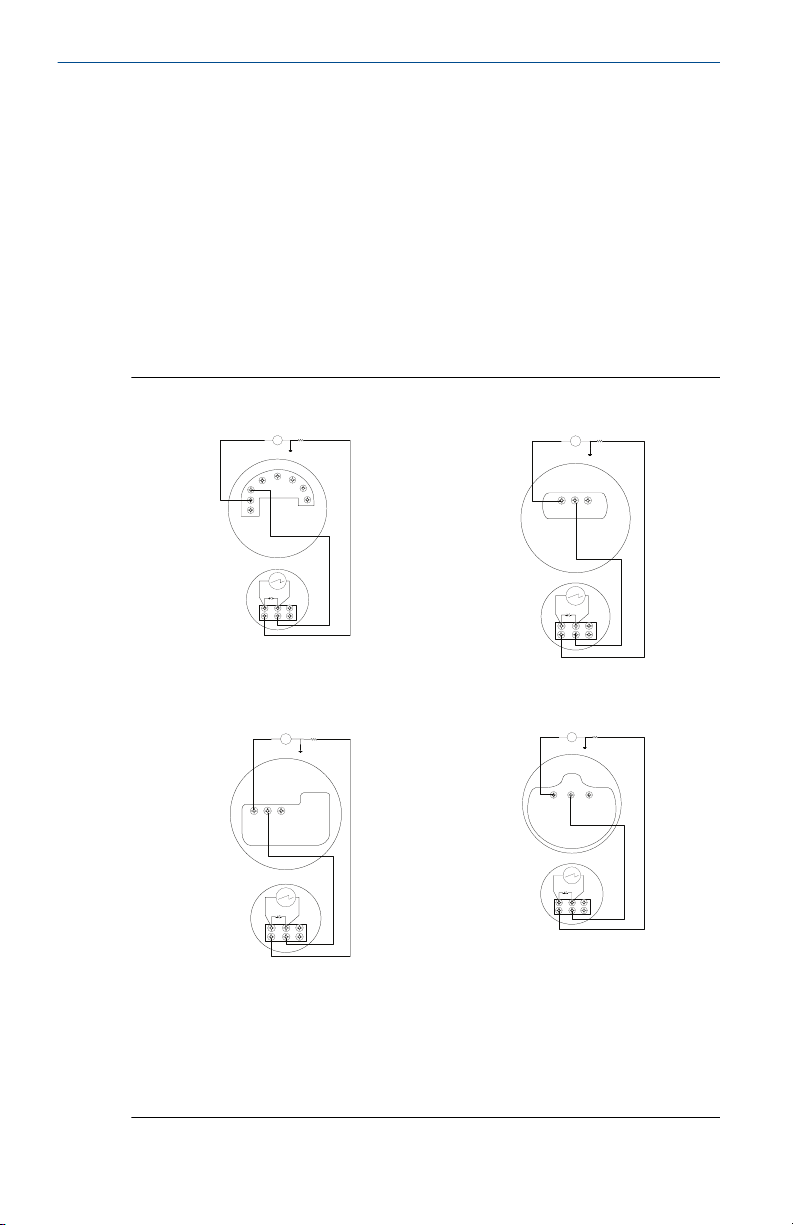

Figuur 1-3: Bedradingsschema’s Rosemount 751 serieel
4–20 mA gelijkstroom ingangssignaal
voor Rosemount 3144P
6 Rosemount 751
4–20 mA gelijkstroom ingangssignaal
voor Rosemount 3051C
A. Voeding
B. Lastweerstand
C. Optionele massa
4–20 gelijkstroom ingangssignaal voor
Rosemount 2051
4–20 gelijkstroom ingangssignaal voor
Rosemount 3051S
A
+
B
C
-
+
T
3144P
-
+
751
A
+
B
C
+
-
T
2051
751
- +
A
+
B
C
+-T
3051C
751
-
+
+
-
A
B
C
+
-
T 3051S
- +
751
Oktober 2019 Snelstartgids
Het verdient aanbeveling om het instrument in een parallelconfiguratie te
bedraden wanneer de 4–20 mA-transmitter een testaansluitpunt bevat. In
een parallelconfiguratie is gebruik van het testaansluitpunt verplicht.
Wanneer de indicator over de positieve en negatieve pool van de 4–20 mAtransmitter wordt aangesloten, kan de kring verstoord worden.
Met een parallelconfiguratie kan de indicator worden weggenomen zonder
de integriteit van 4–20 mA-kring aan te tasten. Bovendien kunnen extra
indicators worden toegevoegd zonder de kring te onderbreken.

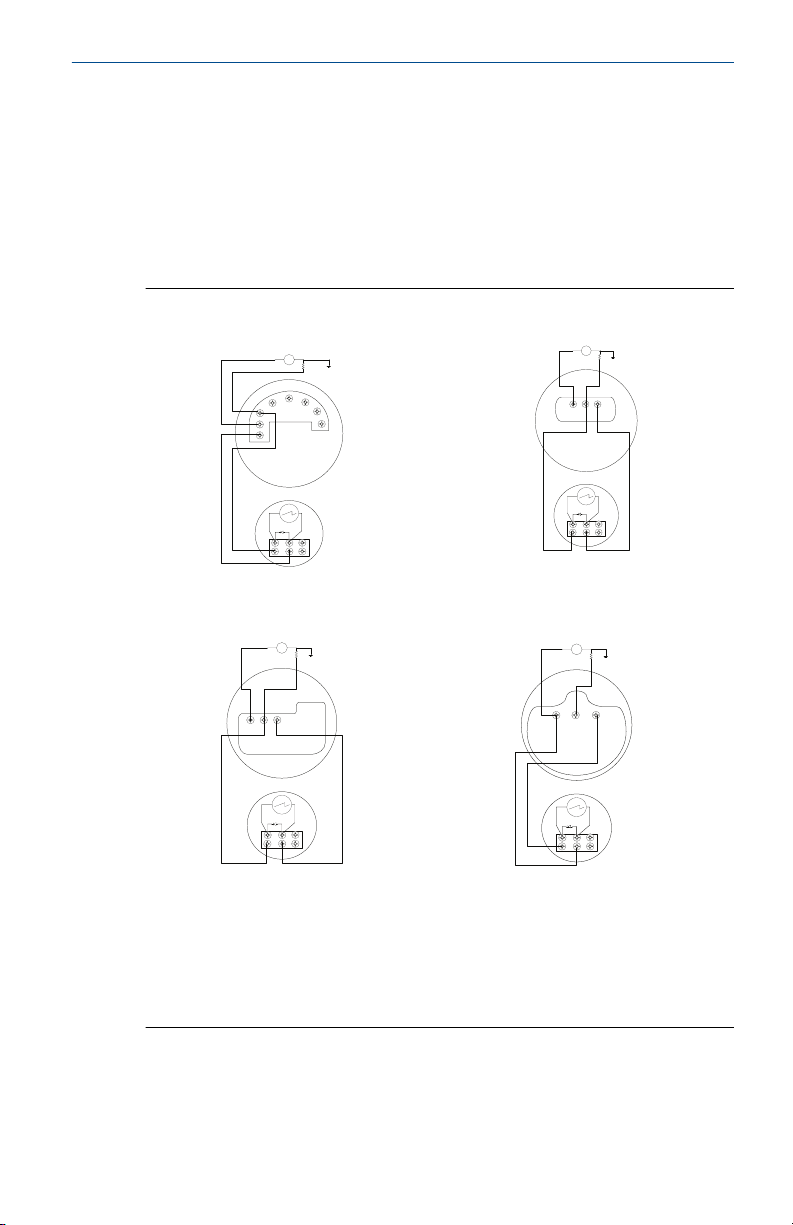

Figuur 1-4: Bedradingsschema’s Rosemount 751 parallel
4–20 mA gelijkstroom ingangssignaal
voor Rosemount 3144P
4–20 mA gelijkstroom ingangssignaal
voor Rosemount 3051C
4–20 gelijkstroom ingangssignaal voor
Rosemount 2051
4–20 gelijkstroom ingangssignaal voor
Rosemount 3051S
A. Voeding
B. Lastweerstand
Snelstartgids 7
C. Optionele massa
Snelstartgids Oktober 2019
2 Configuratie
2.1 Configuratie lcd-display
Het uit 20 segmenten bestaande staafdiagram is in de fabriek gekalibreerd
en geeft direct 4–20 mA weer, maar de eindpunten van de lcd-display
kunnen door de gebruiker worden gedefinieerd. De meter kan alleen
geschaald worden als de stroom tussen de 4 en 20 mA ligt, maar de
werkelijke waarde van de stroom is niet belangrijk.
2.1.1 Verwijder het deksel
WAARSCHUWING
Explosies kunnen ernstig of dodelijk letsel veroorzaken. Verwijder de deksels
van de transmitter niet in een explosiegevaarlijke omgeving als er spanning
op het circuit staat.
Procedure
Schroef het transparante behuizingsdeksel los uit de behuizing van de lcddisplay en haal het eraf.
2.1.2 Positioneer de decimale komma en selecteer de meterfunctie
Procedure
1. Druk de linker en rechter configuratieknop gelijktijdig in en laat ze
direct weer los.
2. Druk op de linker configuratieknop om de decimale komma naar de
gewenste positie te verplaatsen.
Opmerking
Als de decimale komma helemaal links is aangekomen, springt hij
weer terug naar rechts.
3. Om door de modusopties te schuiven, drukt u steeds op de rechter
configuratieknop tot de meter de gewenste modus aangeeft (zie
Tabel 2-1).
Opmerking
De time-out van het lcd-display is ongeveer 16 seconden. Als u niet
binnen 16 seconden op een configuratieknop drukt, gaat de
indicator het stroomsignaal weer aflezen.
