00825-0605-2654, Rev AD
Rosemount™ 214A2A Sensor
Kurzanleitung
März 2021
Kurzanleitung März 2021
Sicherheitshinweise
BEACHTEN
Diese Kurzanleitung enthält grundlegende Richtlinien für den Rosemount™ 214A2A Sensor.
Es können Komplikationen auftreten, wenn Sensoren an Messumformern mit unterschiedlichen, aber
kompatiblen Zulassungs-Optionscodes montiert werden. Auf folgende Situationen achten:
• Wenn ein eigensicherer Sensor mit Gehäuse bestellt wird, kann ein in diesem Gehäuse
eingesetzter Messumformer eine andere Zulassung für Eigensicherheit haben. Siehe Zulassung für
Eigensicherheit des Messumformers, falls anwendbar.
• Wenn Sensor und Messumformer unterschiedliche Zulassungen haben oder einer mehr
Zulassungen hat als der andere, muss die Installation die restriktivsten Anforderungen jeder
Komponente erfüllen. Dies ist besonders (aber nicht ausschließlich) wichtig, wenn ZulassungsKombinationen bei Sensor oder Messumformer bestellt werden. Die Zulassungen sowohl des
Sensors als auch des Messumformers für die Installationsanforderungen prüfen und sicherstellen,
dass die Installation der Sensor/Messumformer-Baugruppe die Bedingungen einer gemeinsamen
Zulassung dieser Komponenten und die Anforderungen der Anwendung erfüllt.
WARNUNG
Explosionen
Explosionen können zu schweren oder tödlichen Verletzungen führen.
Die Installation des Sensors in explosionsgefährdeten Umgebungen muss gemäß den lokalen,
nationalen und internationalen Normen, Vorschriften und Empfehlungen erfolgen.
Leitungs-/Kabeleinführungen
Falls nicht anderweitig markiert, haben die Leitungseinführungen im Gehäuse ein ½–14 NPTGewinde. Die Angabe „M20“ bezieht sich auf Gewinde der Form M20 x 1,5. Bei Geräten mit
mehreren Leitungseinführungen haben alle Einführungen das gleiche Gewinde. Zum Verschließen
dieser Einführungen nur Stopfen, Adapter, Stutzen oder Leitungen mit einem kompatiblen
Gewinde verwenden.
Bei Installationen in Ex-Bereichen nur die aufgeführten oder Ex-zertifizierten Stopfen,
Kabelverschraubungen oder Adapter in den Kabel-/Leitungseinführungen verwenden.
Zum Verschließen dieser Einführungen nur Stopfen, Adapter, Stutzen oder Leitungen mit einem
kompatiblen Gewinde verwenden.
Physischer Zugriff
Unbefugtes Personal kann möglicherweise erhebliche Schäden und/oder Fehlkonfigurationen an den
Geräten des Endbenutzers verursachen. Dies kann vorsätzlich oder unbeabsichtigt geschehen und
man muss die Geräte entsprechend schützen.
Die physische Sicherheit ist ein wichtiger Bestandteil jedes Sicherheitsprogramms und ein
grundlegender Bestandteil beim Schutz Ihres Systems. Beschränken Sie den physischen Zugriff durch
unbefugte Personen, um die Assets der Endbenutzer zu schützen. Dies gilt für alle Systeme, die
innerhalb der Anlage verwendet werden.
Inhalt
Anschlussschema für Widerstandsthermometer.......................................................................... 5
Anschlussdiagramm für Thermoelemente....................................................................................6
2 Emerson.com/Rosemount
März 2021 Kurzanleitung
Produkt-Zulassungen................................................................................................................... 7
Konformitätserklärung...............................................................................................................15
Kurzanleitung 3
Kurzanleitung März 2021
4 Emerson.com/Rosemount
Red
White
Red
Red
White
White
Red
Red
White
Red
White
Black
Yellow
Red
Red
White
Black
Black
Yellow
Yellow
Yellow
Black
Black
Red
Red
White
White
März 2021 Kurzanleitung

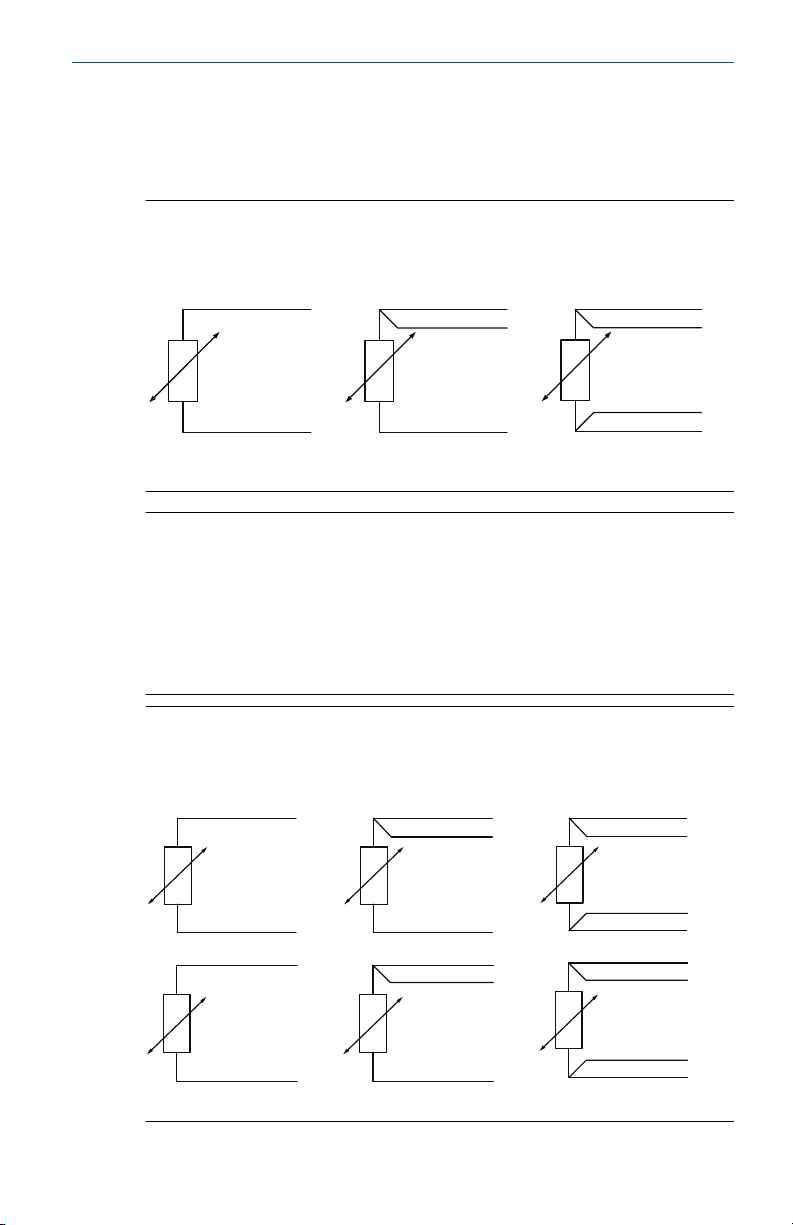

1 Anschlussschema für
Widerstandsthermometer
Abbildung 1-1: Konfiguration des WiderstandsthermometerAnschlusskabels gemäß IEC 60751 – Einzelelement-Ausführung
2-Leiter 3-Leiter 4-Leiter
Anmerkung
Zur Konfiguration eines 4-Leiter-Widerstandsthermometers in
Einzelelement-Ausführung als 3-Leiter-System nur ein weißes Kabel
anschließen. Die nicht verwendete weiße Ader so isolieren oder abschließen,
dass ein Erdungskurzschluss verhindert wird. Zur Konfiguration eines 4Leiter-Widerstandsthermometers in Einzelelement-Ausführung als 2-LeiterSystem zuerst die Adern gleicher Farbe und dann die gepaarten Adern an der
Anschlussklemme anschließen.
Abbildung 1-2: Konfiguration des WiderstandsthermometerAnschlusskabels gemäß IEC 60751 – Doppelelement-Ausführung
3-Leiter 4-Leiter
2-Leiter
Kurzanleitung 5
( – )
( + )
( + )
( + )
( – )
( – )
Kurzanleitung März 2021

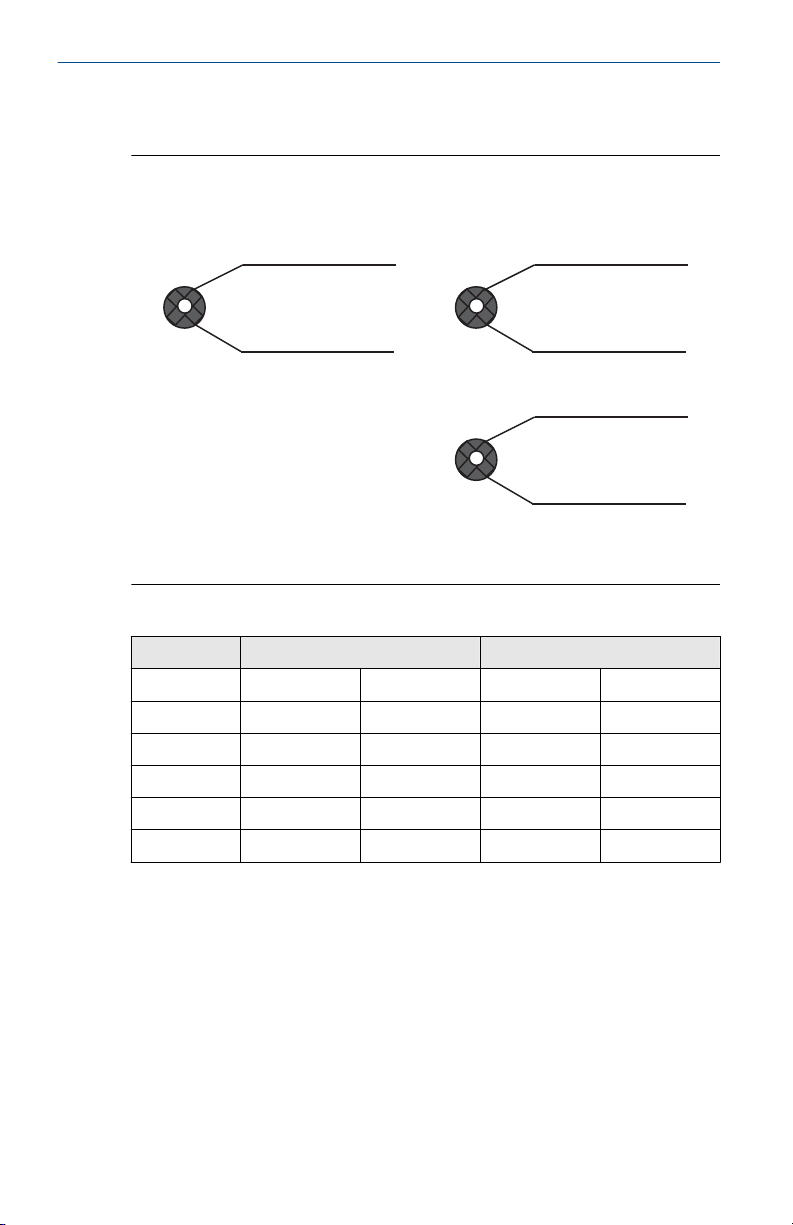

2 Anschlussdiagramm für Thermoelemente
Abbildung 2-1: Konfiguration des Thermoelement-Anschlusskabels
Einzelnes Thermoelement, 2 Leiter Doppeltes Thermoelement, 4 Leiter
Tabelle 2-1: Farbe der Thermoelementverkabelung
IEC 60584 Thermoelement ASTM E230 Thermoelement
Typ POS (+) NEG (-) POS (+) NEG (-)
E Violett Weiß Violett Rot
J Schwarz Weiß Weiß Rot
K Grün Weiß Gelb Rot
N Rosa Weiß Orange Rot
T Braun Weiß Blau Rot
6 Emerson.com/Rosemount
