Installationsvejledning
00825-0108-6129, rev. AB
Rosemount™ Wireless Dam Monitor
(WDM)
Specialudgave
Marts 2019
Installationsvejledning
ADVARSEL
Rosemount WDM
Marts 2019
Rosemount WDM-hardware, version
®
-enhed, version
HART
Installationssæt til enheden/DD version
1
1
Enhedsversion 1, DD-version 1 eller derover
BEMÆRK
Denne vejledning indeholder grundliggende oplysninger om Rosemount WDM specialudgaven. Den
indeholder ikke anvisninger angående detaljeret konfiguration, diagnosticering, vedligeholdelse, service,
fejlsøgning eller installationer.
Følges denne installationsvejledning ikke, kan det resultere i død eller alvorlige kvæstelser.
Sørg for, at det kun er faglært personale, der udfører installationen.
Eksplosioner kan resultere i dødsfald eller alvorlige kvæstelser.
Inden en Field Communicator tilsluttes i eksplosionsfarlige omgivel ser, skal d et sikres, at instrumenterne er
installeret i overensstemmelse med praksis for kabelføringer, der er egensikre eller ikke er
antændingsfarlige.
Kontrollér, at transmitterens driftsmiljø er i overensstemmelse med de relevante certificeringer for steder
med eksplosionsfare.
Denne enhed overholder kapitel 15 i FCC-reglerne (regler fastlagt af Federal Communications
Commission i USA). Drift skal foregå i henhold til følgende betingelser:
Enheden må ikke forårsage skadelig inter ferens.
Enheden skal acceptere den interferens, den måtte modtage, herunder interferens, der kan medføre
uønsket drift.
Enheden skal installeres, så antennen er mindst 20 cm fra alle personer.
Det sorte strømmodul kan udskiftes i et eksplosionsfarligt område. Det sorte strømmodul har en
overflademodstand, der er større end en gigaohm og skal installeres korrekt i den trådløse enheds
indkapsling. Der skal udvises forsigtighed under transport til og fra installationsstedet for at undgå
ophobning af elektrostatisk opladning.
BEMÆRK
Anvisninger i forbindelse med forsendelse af trådløse produkter (litiumbatteri: sort strømmodul,
modelnummer 701PBKKF):
Det sorte strømmodul var ikke installeret under forsendelse af enheden. Fjern det sorte strømmodul inden
forsendelse af enheden.
Hvert af de sorte strømmoduler indeholder to hovedbatterier af litium i størrelse ”C”. Hovedbatterier af litium
er dækket af lovgivning om transport fastlagt af det amerikanske transportministerium og af IATA
(International Air Transport Association), ICAO (International Civil Aviation Organization) og ARD (European
Ground Transportation of Dangerous Goods). Det er afsenderens ansvar at sikre, at disse eller eventuelle andre
lokale krav overholdes. Gældende regler og krav skal undersøges inden forsendelse.
Indhold
Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Fysisk montering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Bekræftelse af funktionalitet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Fejlfinding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Udskiftning af strømmodul . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Produktcertificeringer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2
Marts 2019
1.0 Funktion
Denne WDM i specialudgave er beregnet til realtids overvågning af vandniveau i
undergrundsapplikationer samt tryk i opdæmmede damme med henblik på at
bestemme, hvor stabil strukturen er. En Impress Strain Gauge trykføler er
forbundet direkte til WDM'en, der forsyner trykføleren og måler udgangen.
WDM konverterer den målte spænding til en trykaflæsning i PSI, vandsøjletryk
eller andre enheder og sender ligeledes de aflæste resultater trådløst. Denne
løsning gør solpaneler og tilhørende dyre materialer unødvendige, hvilket gør
det til en billig og nem løsning.
1.1 Vigtigt vedr. trådløst udstyr
Opstartssekvens
Rosemount WDM i specialudgave og alle andre trådløse enheder må først
installeres, når Wireless Gateway (”gatewayen”) er installeret og fungerer
korrekt. De trådløse enheder skal ligeledes startes op i den rækkefølge, de er
nærmest gatewayen. Der startes med den enhed, der er tættest på. Dette vil
gøre netværksinstallationen nemmere og hurtigere. Ved at aktivere Active
Advertising (aktiv meddelelse) på gatewayen sikres det, at nye enheder
tilsluttes netværket hurtigere. Se referencemanualen
yderligere oplysninger.
Antenneposition
Denne specialudgave tilbydes med både den eksterne antenne (WK1) og
antennen med udvidet rækkevidde (WM1). Antennen skal anbringes lodret,
enten lige opad eller lige nedad, og den skal være ca. 1 m (3 ft.) væk fra større
konstruktioner, bygninger eller strømførende overflader, så der er fri
kommunikation med andre enheder.
Installationsvejledning
til gatewayen for at få

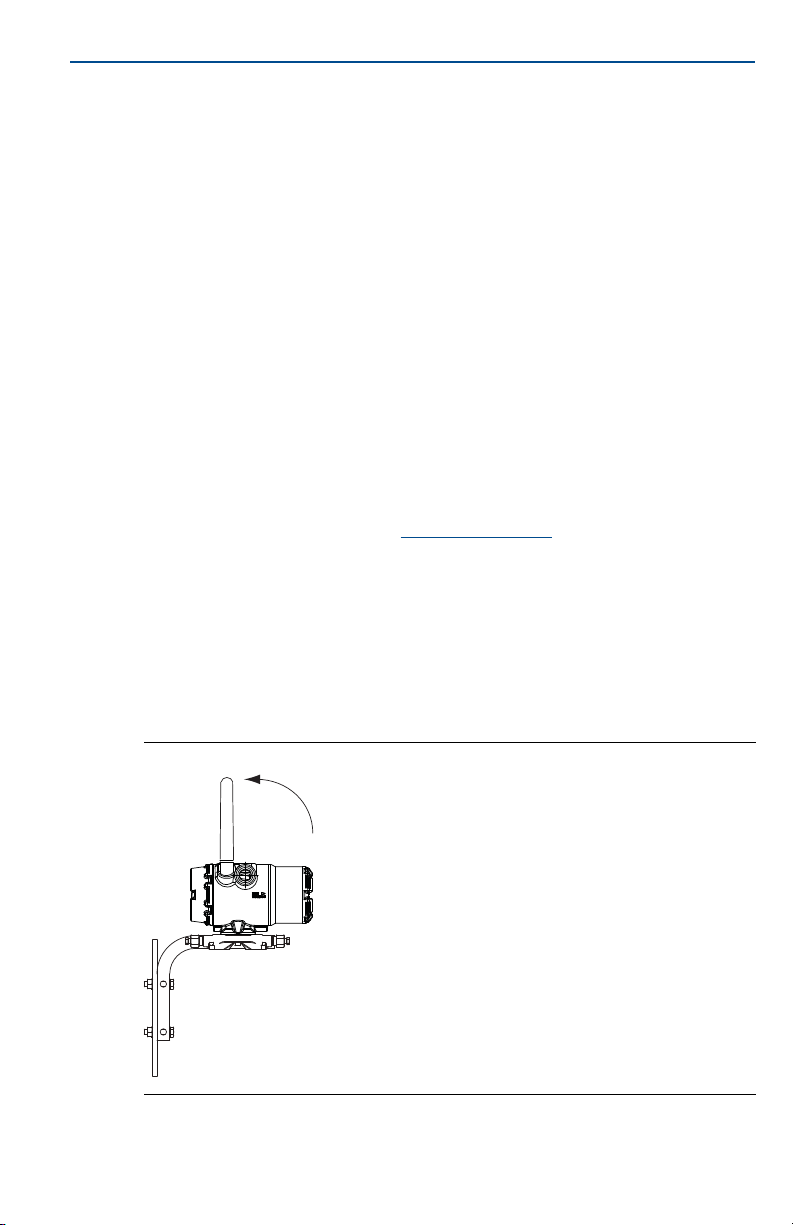

Figur 1. Antenneposition
3
Installationsvejledning
COMM
P/N 00753-9200-0020
1
2
3
4
#K1197
WHT
BRN
YEL
GRN
Installationsgennemføring
Ved installationen skal det sikres, at hver enkelt installationsrøråbning enten er
lukket med en installationsrørprop forsynet med en godkendt gevindforsegling
eller har påmonteret en rørfitting eller en kabelforskruning forsynet med en
dertil egnet gevindforsegling.
Figur 2. Installationsrøråbning
Marts 2019
A
A
A. Installationsrøråbning
Field Communicator-tilslutninger
Det sorte strømmodul skal installeres i enheden, for at Field Communicator kan
kommunikere med Rosemount WDM i specialudgave. For at den trådløse
HART-transmitter kan kommunikere via en Field Communicator er det
nødvendigt med et Rosemount WDM Device Dashboard (DD). Se
“Konfiguration” på side 6 for at få flere oplysninger om WDM DD.
Se Figur 3 for tilslutning af Field Communicator til Rosemount WDM
specialudgaven.
Figur 3. Tilslutning
4
Marts 2019
2.0 Fysisk montering
2.1 Installation af ventilationsrør
Ventilationsrøret skal installeres under atmosfæriske forhold i et tørt miljø.
Under installation skal kabelenden beskyttes mod vandindtrængning. Fjern ikke
kablets tildækning, før kabelenden er ved tilslutningspunktet.
Bemærk
Den maksimale bøjeradius for polyuretankablet er 2,54 cm ( 11/2 tomme). Hvis kablet
bøjes yderligere, kan ventilationsrøret i kablet knække, hvilket kan medføre målingsfejl.
Følg følerproducentens anbefalinger vedr. installation.
2.2 Ledningsklemmerække
Klemmerækken bruger farveforkortelser til den farvede ledning fra Impress
trykføleren, der sættes på hver klemmesko på klemmerækkens mærkat
(Figur 4).
WHT — hvid YEL — gul
BRN — brun GRN — grøn
De fire ledninger fra føleren skal tilsluttes den tilsvarende farve på mærkaten.
Forbind til jord ifølge virksomhedens standardpraksis.
Forbind det afskærmede følerkabel til jord udenfor eller indenfor i
transmitterens klemmerum. Kabelafskærmningen skal klippes helt ned og
isoleres, så den ikke rører ved de andre følerledninger eller -klemmer.
Denne enhed må kun strømføres med strømmodulet 701PBKKF, og kun en
Impress Strain Gauge trykføler må forbindes med klemmerne.
Installationsvejledning
Figur 4. Ledningsklemmernes farver
5
Installationsvejledning
n e t w k
1 P A R N T
3.0 Bekræftelse af funktionalitet
Funktionalitet kan verificeres fire steder: Ved enheden via det lokale LCD-display,
ved hjælp af Field Communicator, ved gatewayen via gatewayens integrerede
webserver eller ved hjælp af AMS™ Wireless Suite eller AMS Device Manager.
3.1 LCD-display
Under normal drift viser LCD-displayet PV-værdien med den bekræftede
opdateringshastighed. Sereferencemanualen vedrørende fejlkoder og andre
meddelelser på LCD-displayet. Vælg knappen Diagnostic (diagnostik) for at
vise skærmbillederne TAG, Device ID, Network ID, Network Join Status, and Device
Status (mærkat, enheds-id, netværks-id, status for netværkstilslutning,
enhedsstatus).

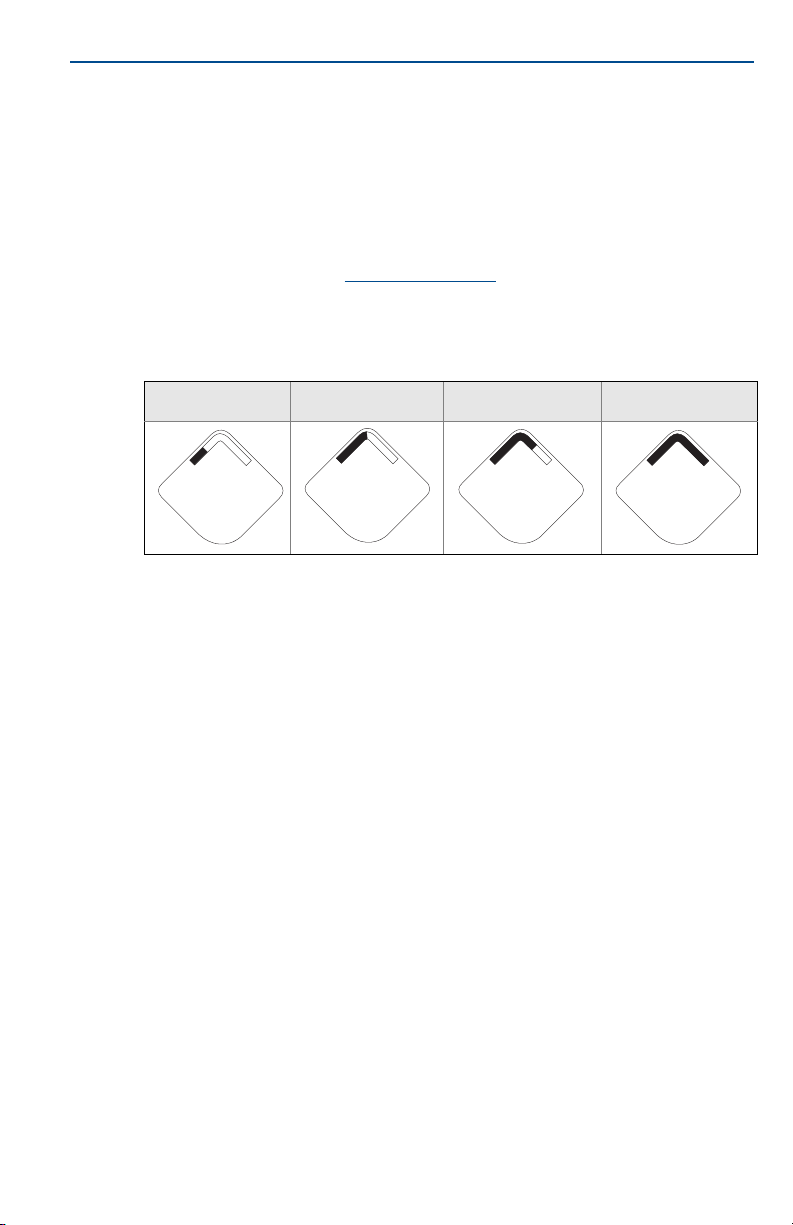

Søger efter netværk Tilslutter sig netværk
1 overordnet
Tilsluttet
Marts 2019
Tilsluttet
2overordnede
n e t w k
A - s r c h
3.2 Konfiguration
For at den trådløse HART-transmitter kan kommunikere via en Field
Communicator eller AMS Device Manager er det nødvendigt med et Rosemount
WDM Device Dashboard (DD). Kontakt ekspertteamet for Rosemount Wireless
(RMT-NA.SpecialistWireless@Emerson.com) for at få en DD.
For at få nøjagtige føleraflæsninger skal værdierne fra hver enkelt følerdatablad
konfigureres og gemmes i Rosemount WDM-transmitteren. Gå til Configure >
Manual Setup > Sensor > Sensor Setup > Data Sheet Values
(konfigurer>manuel opsætning>føler>føleropsætning>databladværdier)
De særlige konfigurationselementer, som brugeren skal indtaste, er de
medfølgende (dvs. Range (interval), Supply Voltage (forsyningsspænding), 0 %,
50 % og 100 %). Disse værdier kan findes i databladet, der følger med den
enkelte føler.
n e t w k
J O I N G
n e t w k
2 P A R N T
6
