Installationsvejledning

00825-0108-2521, Rev AA

Rosemount™ niveausensor til fast
materiale 2521

Vibrerende gaffel

Oktober 2019

Installationsvejledning Oktober 2019

Indholdsfortegnelse

Introduktion.................................................................................................................................3

Mekanisk installation....................................................................................................................9

Elektrisk installation................................................................................................................... 14

Konfiguration.............................................................................................................................18

Betjening....................................................................................................................................21

Vedligeholdelse......................................................................................................................... 23

Produktcertificeringer................................................................................................................ 25

2 Installationsvejledning

Oktober 2019 Installationsvejledning

1 Introduktion

Niveausensor registrerer tilstedeværelsen og fraværet af et procesmedie på
installationspunktet og rapporterer det som en koblet elektrisk udgang.

Bemærk

Andre sprogversioner af denne installationsvejledning kan findes på

Emerson.com/Rosemount.

1.1 Sikkerhedsmeddelelser

VARSEL

Læs denne vejledning, inden der arbejdes med produktet. Af hensyn til
person- og systemssikkerhed og for at få en optimal produktydeevne, skal
man sørge for at have en indgående forståelse af indholdet i vejledningen før
installation, brug eller vedligeholdelse af produktet.

For teknisk hjælp er der en liste med kontakter herunder:

Kundecenter

Spørgsmål vedrørende teknisk support, tilbud og bestilling.

• USA – 1-800-999-9307 (7:00 am til 7:00 pm CST)

• Asien/Stillehavsområdet – 65 777 8211

Nordamerikansk responscenter

Servicebehov vedr. udstyr.

• 1-800-654-7768 (24 timer i døgnet – inkl. Canada).

• Kontakt den lokale Emerson-repræsentant uden for disse områder.

ADVARSEL

Fysisk adgang

Ikke-autoriseret personale kan forårsage betydelig skade på og/eller forkert
konfiguration af slutbrugerens udstyr. Det kan være tilsigtet eller utilsigtet,
men dette skal der beskyttes imod.

Fysisk sikkerhed er en vigtig del af ethvert sikkerhedsprogram og er
afgørende for beskyttelse af systemet. Begræns den fysiske adgang for
uvedkommende personale for at beskytte slutbrugernes udstyr. Dette
gælder for alle systemer, der bruges på fabriksanlægget.

Installationsvejledning 3

Installationsvejledning Oktober 2019

ADVARSEL

Hvis ikke anvisningerne for sikker installation og service følges og
efterleves, kan det resultere i død eller alvorlig kvæstelse.

• Sørg for, at niveaukontakten installeres af kvalificeret personale og i

overensstemmelse med gældende regler for god praksis.

• Brug kun niveaukontakten som beskrevet i denne manual. Det kan i

modsat fald forringe den beskyttelse, som niveaukontakten yder.

Eksplosioner kan medføre død eller alvorlige kvæstelser:

• Niveaukontakten må kun installeres og anvendes på steder, der ikke er

farlige (almindelige).

Elektrisk stød kan medføre død eller alvorlige kvæstelser.

• Undgå kontakt med ledninger og klemmer. Højspænding, som kan være

i ledningerne, kan forårsage elektrisk stød.

• Sørg for, at strømmen til niveaukontakten er slukket, og at ledningerne

til alle andre eksterne strømkilder er frakoblet eller ikke er strømførende,
mens niveaukontakten tilsluttes.

• Sørg for, at ledningerne er velegnede til den elektriske strøm, og at

isoleringen er velegnet til spændingen, temperaturen og miljøet.

Proceslækager kan resultere i død eller alvorlige kvæstelser.

• Sørge for at håndtere Niveausensor forsigtigt. Hvis procestætningen er

beskadiget, kan gas eller støv slippe ud af siloen (eller anden beholder)

Erstatning med dele, der ikke er godkendt, kan udgøre en
sikkerhedsrisiko. Reparation, fx udskiftning af dele osv., kan også bringe
sikkerheden i fare og er under ingen omstændigheder tilladt.

• Uautoriserede ændringer af produktet er strengt forbudt, da de kan

ændre produktets ydeevne utilsigtet og uforudset samt udgøre en
sikkerhedsrisiko. Uautoriserede ændringer i forbindelse med svejsninger
og flanger, fx hvis der foretages flere perforeringer, udgør en risiko for
produktets integritet og sikkerhed. Udstyrsklassificeringer og ­certificeringer er ikke længere gyldige på produkter, der er beskadigede
eller ændrede uden forudgående skriftlig tilladelse fra Emerson. Fortsat
brug af et produkt, der er beskadiget eller er blevet ændret uden skriftlig
godkendelse, er på kundens egen risiko og regning.

4 Installationsvejledning

Oktober 2019 Installationsvejledning

Pas på

De produkter, der er beskrevet i dette dokument, er IKKE konstrueret til
nukleare anvendelser.

• Brug af produkter, der ikke er beregnet til nukleare anvendelser, på

anvendelsesområder, der kræver hardware eller produkter, som er
beregnet til nukleare anvendelser, kan forårsage ukorrekte aflæsninger.

• For oplysninger om Rosemount-produkter, der er godkendt til nukleare

anvendelser, skal den lokale salgsrepræsentant fra Emerson kontaktes.

Personer, der håndterer produkter, som er udsat for et farligt stof, kan
undgå kvæstelser, hvis de er informeret om og forstår faren.

• Hvis produktet, der sendes retur, blev udsat for et farligt stof som

defineret af Occupational Safety and Health Administration (OSHA), skal
der vedlægges en kopi af det påkrævede sikkerhedsdatablad (SDS) for
hvert identificeret farligt stof sammen med den returnerede
niveaukontakt.

1.2 Anvendelse

En Rosemount™ niveausensor til fast materiale 2521 bruges til at overvåge
niveauet af bulkmaterialer i alle typer beholdere og siloer.

Niveausensor kan bruges sammen med alle pulver- og
granulatbulkmaterialer, der ikke viser en stærk tendens til at danne skorper
eller aflejringer. Det er også muligt at registrere tørstoffer i en væske

Typiske anvendelsesområder er:

• Byggematerialer
— Kalk, ekstruderet polystyrenskum (XPS), støbesand osv.

• Føde- og drikkevarer
— Mælkepulver, mel, salt osv.

• Plast
— Plastgranulater osv.

• Træ

• Kemikalier

Niveausensor har en gevind-, flange- eller Tri Clamp-procestilslutning til
montering på en silo (eller anden beholder). Du kan montere den på en
sidevæg på siloen, så den er i niveau med den påfyldningsgrænse, der skal
overvåges. Hvis den har en udvidet længde, kan den også monteres lodret
oven på en silo for at overvåge den maksimale påfyldningsgrænse.

Gaflens længde kan være op til 157,5 tommer (4 m) med et forlængerrør.

Installationsvejledning 5

A

B

C

C

C

D

Installationsvejledning Oktober 2019

Det anbefales at bruge en glidemuffe, så koblingspunktet kan ændres nemt
under brugen af Niveausensor.

Figur 1-1: Eksempler på typiske installationer

A. Rosemount 2521 med kabelforlænget gaffellængde
B.

Rosemount 2521 med rørforlænget gaffellængde og termisk
rørforlænger

C. Rosemount 2521 med gaffel i standardlængde

D. Glidemuffe (ekstraudstyr)

6 Installationsvejledning

A

C

D

B

B

B

Oktober 2019 Installationsvejledning

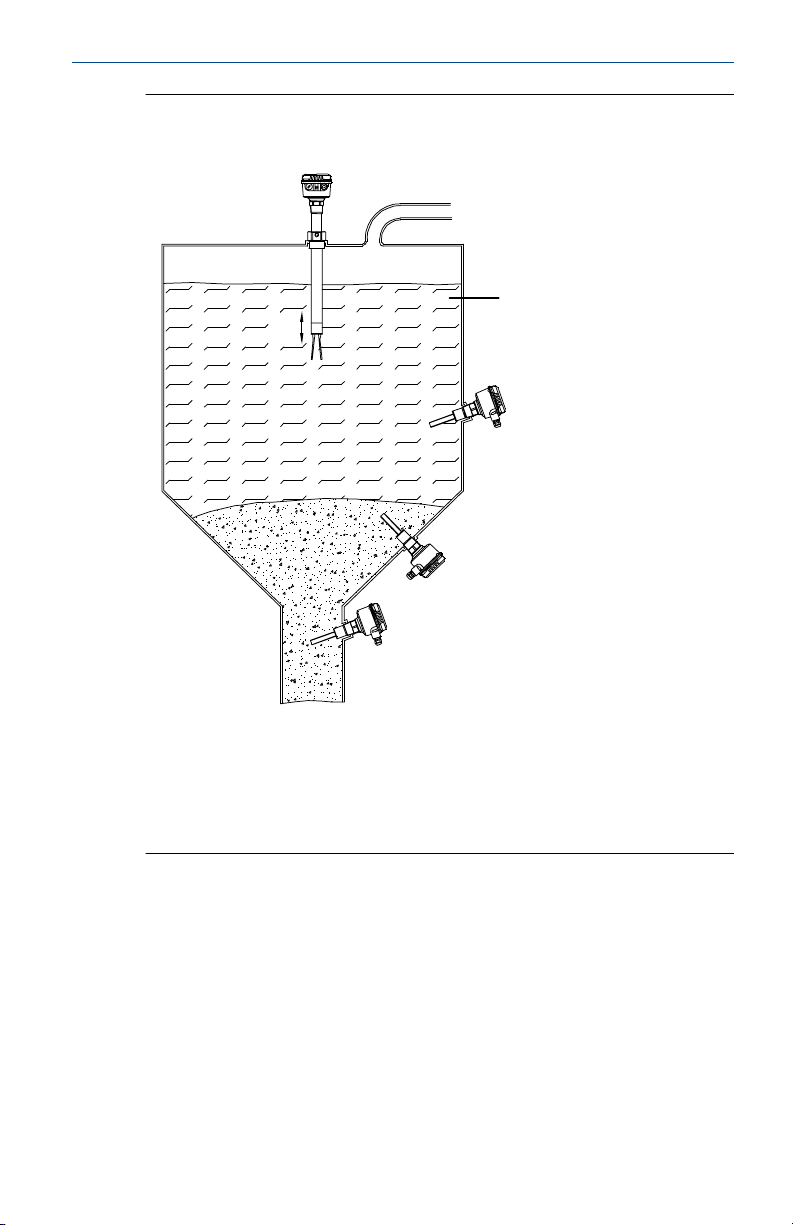

Figur 1-2: Registrering af tørstoffer i vand

A. Rosemount 2521 med rørforlænget gaffellængde og termisk

rørforlænger
B. Rosemount 2521 med gaffel i standardlængde
C. Glidemuffe (ekstraudstyr)

D. Tørstoffer i vand

1.3 Målingsprincipper

Ved hjælp af princippet for en stemmegaffel svinger en piezoelektrisk krystal
gaflerne ved deres naturlige frekvens. Ændringer i svingningsfrekvensen
overvåges løbende af elektronikken, der varierer afhængigt af, om gaflen er
dækket af et tørstofmedie eller udækket.

Når tørstofmediet i beholderen (siloen) falder væk fra gaflen, forårsager det
en ændring af svingningsfrekvensen, der registreres af elektronikken, og
udgangen skifter for at angive en "udækket" tilstand.

Installationsvejledning 7

Installationsvejledning Oktober 2019

Når tørstofmediet i beholderen (siloen) stiger og dækker gaflen, forårsager
det en ændring af svingningsfrekvensen, der registreres af elektronikken, og
udgangen skifter for at angive en "dækket" tilstand.

Den elektriske udgang varierer afhængigt af den elektronik, der blev valgt
ved bestilling af Rosemount 2521.

8 Installationsvejledning

Oktober 2019 Installationsvejledning

2 Mekanisk installation

2.1 Monteringshensyn

Før du monterer Niveausensor på en silo (eller anden beholder), skal du
gennemgå afsnittene om sikkerhed og overvejelser før montering.

2.1.1 Sikkerhed

Generel sikkerhed

Installation af dette udstyr skal udføres af behørigt uddannet

1.

personale og i overensstemmelse med gældende regler for god

praksis.

2. Hvis det er sandsynligt, at udstyr kommer i kontakt med aggressive

stoffer, er det brugerens ansvar at træffe de fornødne

foranstaltninger, der forhindrer det i at blive påvirket negativt, og

dermed sikre, at beskyttelsestypen ikke kompromitteres.

a. Aggressive stoffer: f.eks. syreholdige væsker eller gasser, som

kan angribe metaller, eller opløsningsmidler, som kan påvirke
polymermaterialer.

b. Hensigtsmæssige foranstaltninger: f.eks. regelmæssige

kontroller som en del af rutineinspektioner eller fastslå ud fra
et sikkerhedsdatablad, at det er bestandigt over for specifikke
kemikalier.

3. Det er installatørens ansvar at:

a. Træffe beskyttelsesforanstaltninger, f.eks. at montere et

vinklet skjold (omvendt V-form) på siloen eller vælge et
forlængerrør (ekstraudstyr), når der er store mekaniske
kræfter.

b. Sørge for, at procestilslutningen er tilspændt med det

korrekte moment og forseglet for at forebygge
proceslækager.

4. Tekniske data

a. Rosemount 2521 Produktdataark har alle de tekniske

specifikationer. Se Emerson.com/Rosemount for andre
sprogversioner.

Installationsvejledning 9

B

A

Installationsvejledning Oktober 2019

2.1.2 Fast materiale i vand

Registrering af fast materiale i vand understøttes kun af Rosemount 2521S.
Et eksempel på en installation kan ses i Figure 2.

2.1.3 Mekanisk belastning

Belastningen på monteringspunktet må ikke overstige 300 Nm (Rosemount
2521 med en forlænget gaffel).

Figur 2-1: Maksimal mekanisk belastning

A. Monteringspunkt
B. Mekanisk belastning

2.1.4 Lodrette monteringer

Tabel 2-1 angiver de maksimale gaffellængder og de tilsvarende maksimale

afvigelser i forhold til en normal lodret montering.

Tabel 2-1: Maksimal lodret afvigelse

Maksimal afvigelse Maksimal gaffellængde

5° 157,5" (4.000 mm)

45° 47,24" (1.200 mm)

>45° 23,62" (600 mm)
