Installationsvejledning
00825-0108-4378, Rev CA
Oktober 2019
Rosemount™ 751 feltsignalindikator
Installationsvejledning Oktober 2019
Om denne vejledning
Denne vejledning indeholder grundlæggende retningslinjer for Rosemount 751 feltsignalindikator.
Den indeholder ikke anvisninger angående konfiguration, diagnosticering, vedligeholdelse, service,
fejlfinding, eksplosionssikre, brandsikre eller egensikre installationer. Se Rosemount 751
referencemanualen for at få flere oplysninger. Denne manual findes også i elektronisk udgave på
Emerson.com/Rosemount.
ADVARSEL
Eksplosioner kan medføre død eller alvorlige kvæstelser:
• Installation af denne indikator i eksplosive omgivelser skal overholde gældende lokale, nationale
og internationale standarder, forskrifter og praksis. Gennemgå afsnittet om
produktcertificeringer vedrørende eventuelle krav i forbindelse med sikker installation.
• I en eksplosionssikker/brandsikker installation må indikatorens dæksel ikke fjernes, når der er sat
strøm til enheden.
Elektrisk stød kan medføre død eller alvorlige kvæstelser.
• Undgå kontakt med ledninger og klemmer. Højspænding, som kan være i ledningerne, kan
forårsage elektrisk stød.
Fysisk adgang
• Ikke-autoriseret personale kan forårsage betydelig skade på og/eller forkert konfiguration af
slutbrugerens udstyr. Det kan være tilsigtet eller utilsigtet, men dette skal der beskyttes imod.
• Fysisk sikkerhed er en vigtig del af ethvert sikkerhedsprogram og er afgørende for beskyttelse af
systemet. Begræns den fysiske adgang for uvedkommende personale for at beskytte
slutbrugernes udstyr. Dette gælder for alle systemer, der bruges på fabriksanlægget.
Indholdsfortegnelse
Installation................................................................................................................................... 3
Konfiguration...............................................................................................................................8
Produktcertificering................................................................................................................... 11
Overensstemmelseserklæring....................................................................................................17
Kina RoHS.................................................................................................................................. 20
2 Rosemount 751
Oktober 2019 Installationsvejledning
1 Installation
1.1 Samling
Rosemount feltsignalindikator model 751 består af komponenterne, der ses
på Figur 1-1. Huset kan indeholde en analog eller en LCD (Liquid Crystal
Display)-måler. Begge målerne er uafhængige af de forskellige komponenter
og er fuldstændigt indbyrdes udskiftelige. Begge målere kan sættes i
klemmeskruerne på huset som vist på Figur 1-1.
Målerens underenhed indeholder de komponenter, der vises i Figur 1-2.
Installationsvejledning 3
A
B
C
D
E
F
G
H
I
J
K
L
M
N
Installationsvejledning Oktober 2019

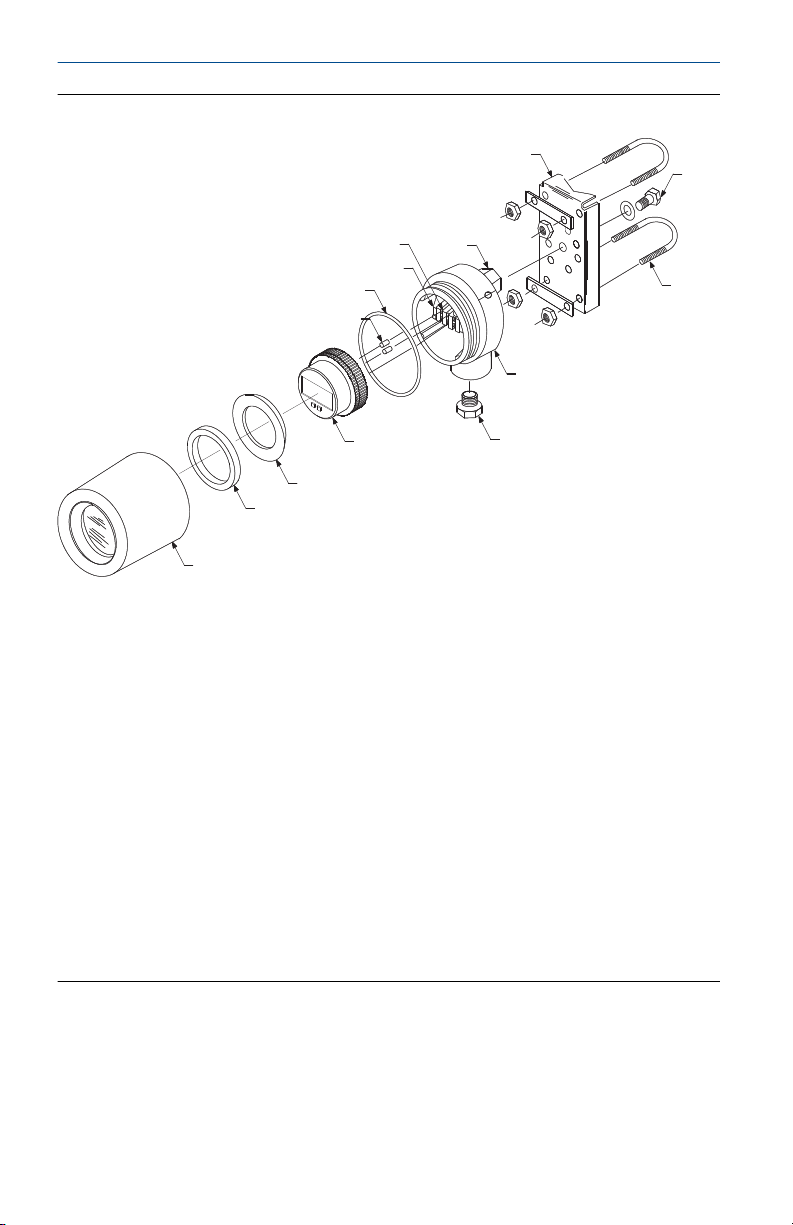

Figur 1-1: Sprængbillede af Rosemount 751
A. Klemmeskruer
B. Husets O-ring
C. Klemmer til feltledning
D. Diode til beskyttelse af loopet
E. Gevindskåret monteringsstuds
F. Monteringsbeslag (ekstraudstyr)
G. Monteringsbolt med spændskive
H. U-bolt til 2-in. rør
I. Indkapsling
J. Ekstraudstyr: ¾-½" bøsning til reduktion af installationsgennemføringen (hvis
nødv.)
K. Måler
L. Bøsning
M. Afstandsskive i skum
N. Husdæksel
4 Rosemount 751
A
B
C
D
K
J
I
H
G
F
E
Oktober 2019 Installationsvejledning
Figur 1-2: Sprængbillede af måler
A. Holdere
B. Monteringsskrue ind i hus
C. Spændskive til holder
D. Monteringsskruer ind i monteringsplade
E. Klemmeskruer (2)
F. Monteringsplade
G. Afstandsplade
H. LCD-display
I. Bøsning
J. Afstandsskive i skum
K. Konfigurationsknapper
Installationsvejledning 5
+
−
A B
C
3144P
+
−
751
+
−
A B
C
2051
+−T
751
+
−
+
−
A B
C
751
+
−
3051C
+−T
+
−
A
B
C
751
+
−
3051S +
−
T
Installationsvejledning Oktober 2019
1.2 Ledningsdiagrammer
Rosemount feltsignalindikatoren model 751 monteres iht. følgende
ledningsdiagrammer, i serie eller parallelt, med transmittere fra Rosemount.
Brug skærmet kabel for at sikre de bedste resultater i elektrisk støjende
miljøer.
Det anbefales at serieforbinde Rosemount 751 indikatoren, hvis 4-20 mA
transmitteren ikke indeholder en testklemme. Indikatoren er konstrueret, så
den analoge eller LCD-displaymåleren kan fjernes fra huset, uden det går ud
over 4-20 mA loopet. Hvis hele enheden fjernes fra serieforbindelsen vil
loopet blive afbrudt.
Figur 1-3: Ledningsdiagrammer for Rosemount 751-serien
4-20 mA DC indgangssignal til Rose-
mount 3144P
4-20 mA DC indgangssignal til Rose-
6 Rosemount 751
A. Strømforsyning
B. Belastningsmodstand
C. Jord (valgfri)
mount 3051C
4-20 dc indgangssignal til Rosemount
2051
4-20 DC indgangssignal til Rosemount
3051S
A
+
B
C
-
+
T
3144P
-
+
751
A
+
B
C
+
-
T
2051
751
- +
A
+
B
C
+-T
3051C
751
-
+
+
-
A
B
C
+
-
T 3051S
- +
751
Oktober 2019 Installationsvejledning
Det anbefales at parallelforbinde enheden, hvis 4-20 mA transmitteren
indeholder en testklemme. Testklemmen skal bruges i en parallelopstilling.
Hvis indikatoren forbindes hen over de positive og negative klemmer på
4-20 mA transmitteren, kan det påvirke loopet.
Ved en parallelopstilling kan indikatoren fjernes, uden det går ud over 4-20
mA loopet. Desuden kan der tilføjes yderligere indikatorer, uden at forstyrre
loopet.

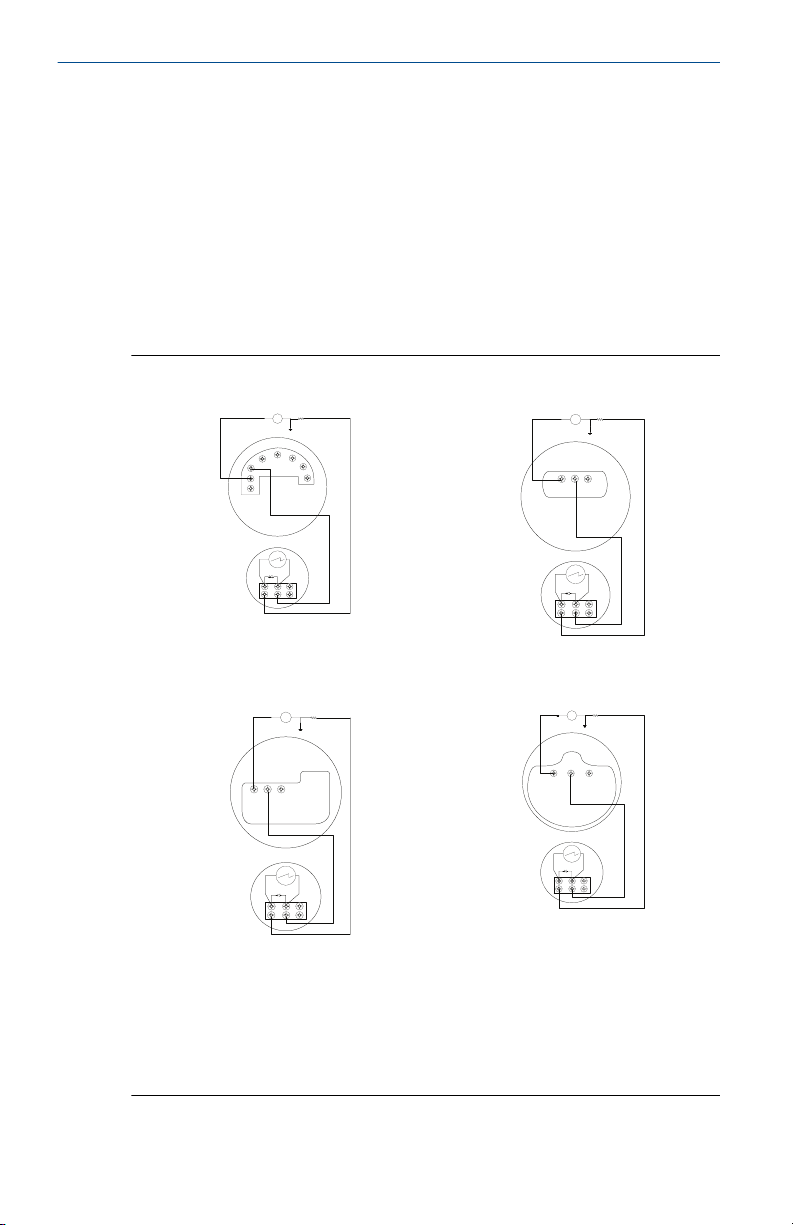

Figur 1-4: Ledningsdiagrammer til parallelopstilling for Rosemount 751serien
4-20 mA DC indgangssignal til Rose-
mount 3144P
4-20 mA DC indgangssignal til Rose-
mount 3051C
4-20 DC indgangssignal til Rosemount
2051
4-20 DC indgangssignal til Rosemount
3051S
A. Strømforsyning
B. Belastningsmodstand
C. Jord (valgfri)
Installationsvejledning 7
Installationsvejledning Oktober 2019
2 Konfiguration
2.1 Konfiguration af LCD-display
Søjlediagrammet med 20 inddelinger er kalibreret fra fabrikken og viser
direkte 4–20 mA, men slutpunkterne på LCD-displayet kan tilpasses af
brugeren. Måleren skal bruge en strøm på mellem 4 og 20 mA for at kunne
skaleres, men strømmens faktiske størrelse er ikke væsentlig.
2.1.1 Fjern dækslet
ADVARSEL
Eksplosioner kan medføre død eller alvorlige kvæstelser: Fjern ikke dækslet
til transmitteren i eksplosive omgivelser, når der er sat strøm til kredsløbet.
Fremgangsmåde
Løsn det gennemsigtige husdæksel, og tag det af LCD-displayenheden.
2.1.2 Anbring kommaet og vælg målerfunktionen
Fremgangsmåde
1. Tryk samtidig på venstre og højre konfigurationsknap, og slip dem
straks.
2. Flyt kommaet til den ønskede position ved at trykke på venstre
konfigurationsknap.
Bemærk
Når decimalkommaet når enden af linjen, vender det tilbage til
starten.
3. Rul igennem tilstandsvalgene ved at trykke på højre
konfigurationsknap gentagne gange, indtil den ønskede tilstand
vises på måleren (se Tabel 2-1).
Bemærk
LCD-displayets time-out er ca. 16 sekunder. Hvis du ikke trykker på
konfigurationsknapperne i løbet af 16 sekunder, går indikatoren
tilbage til aflæsning af det aktuelle signal.
Tabel 2-1: Valgmuligheder for LCD-displayets funktion
Valgmuligheder Forhold mellem indgangssignal og
L in Lineær
LinF Lineær med 5-sekunders filter
8 Rosemount 751
digitalt display
