Rosemount Installationsvejledning: Rosemount™ 3051HT tryktransmitter til sanitet Manuals & Guides
Installationsvejledning
00825-0208-4091, rev. BB
Februar 2019
Rosemount™ 3051HT tryktransmitter til
sanitet
med FOUNDATION™ Fieldbus-protokol
Bemærk
Inden transmitteren installeres, skal det kontrolleres, at den rette Device Driver er indlæst
i hostsystemerne. Se side 3 for oplysninger om, hvordan det kontrolleres, at systemet er
klar.
Installationsvejledning
ADVARSEL
!
Februar 2019
BEMÆRK
Denne vejledning indeholder grundlæggende retningslinjer for Rosemount transmitter model 3051HT. Den
indeholder ikke anvisninger angående konfiguration, diagnosticering, vedligeholdelse, service, fejlfinding,
eksplosionssikre, flammesikre eller egensikre installationer.
Eksplosioner kan resultere i død eller alvorlige kvæstelser.
Installation af denne transmitter i eksplosive omgivelser skal overholde gældende lokale, nationale og
internationale standarder, forskrifter og praksis.
Transmitterens dæksler må ikke fjernes fra en eksplosionssikker/flammesikker installation, når der er
strøm på enheden.
Proceslækager kan forårsage personskade eller dødsulykker.
For at undgå proceslækager må der kun anvendes den pakning, som er konstrueret til at tætne med den
tilsvarende flangeadapter.
Elektrisk stød kan medføre død eller alvorlige kvæstelser.
Undgå kontakt med ledninger og klemmer. Højspænding, som kan være til stede i ledningerne, kan
forårsage elektrisk stød.
Installationsrør/kabelindgange
Medmindre andet er angivet, skal der bruges en
i transmitterhuset. Der må kun anvendes propper, adaptere, kabelforskruninger eller installationsrør med en
kompatibel gevindform til lukning af disse indgange.
1
/2-14 NPT gevindform i installationsrørene/kabelindgangene
Indhold
Sådan kontrolleres det, om
systemet er klar. . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Transmitterinstallation . . . . . . . . . . . . . . . . . . . . 4
Montering af transmitteren . . . . . . . . . . . . . . . . 4
Fastspænding . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2
Tilslutning af ledninger og
strømforsyning . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Nulstilling af transmitteren. . . . . . . . . . . . . . . . 17
Produktcertificeringer . . . . . . . . . . . . . . . . . . . . 19
Februar 2019
Installationsvejledning
1.0 Sådan kontrolleres det, om systemet er klar
1.1 Bekræftelse af korrekt driver til enheden
For at sikre korrekt kommunikation skal det bekræftes, at den seneste
version af Device Driver (DD/DTM
Hent den sidste nye Device Driver på Emerson.com eller FieldCommGroup.org.
Rosemount 3051 enhedsrevisioner og drivere
I Tabel 1 findes de informationer, der skal bruges for at sikre, at man har den
rette Device Driver og dokumentation til enheden.
Tabel 1. Rosemount 3051 FOUNDATION™ Fieldbus enhedsrevisioner og -filer
™
) er installeret på systemerne.
Enheds-
version
1. FOUNDATION Fieldbus enhedsrevisioner kan læses ved hjælp af værktøj, der kan konfigurere FOUNDATION Fieldbus.
2. Device Dr iver-filnavne b enytter enhe ds- og DD-revis ion. For at få adgang til al le funktioner skal den rette Device
Driver være installeret på de anvendte kontrol- og Asset Management hosts og på konfigurationsværktøjerne.
Host Device driver (DD)
(1)
Alle DD4: DD Rev 1 FieldCommGroup.org
Alle DD5: DD rev. 1 FieldCommGroup.org
Emerson
8
Emerson
Emerson 375/475: DD Rev 2
AMS Device Manager
V 10.5 eller derover: DD rev. 2
AMS Device Manager
V 8 til 10.5: DD Rev 1
(2)
Emerson.com
Emerson.com
opgraderingsfunktion
Hentes på
Nem
Device driver
(DTM)
Emerson.com
Manualens
dokumentnummer
00809-0100-4774,
rev. CA eller nyere
3
Installationsvejledning
Start
1. Mount the
transmitter
(section 2.1)
2. Commissioning
tag
(section 2.2)
Done
6. Zero trim the
transmitter
(section 2.7)
5. Configuration
(section 2.6)
4. Grounding, wiring,
and power up
(section 2.5)
3. Set switches and
software write lock
(section 2.3, 2.4)
Locate device
Start
Færdig
5. Konfiguration
(afsnit 2.6)
Find enhed
1. Installer
transmitteren
(afsnit 2.1)
2. Idriftsættelsesmærkat
(afsnit 2.2)
3. Indstil kontakter og
softwarens
skrivebeskyttelse
(afsnit 2.3, 2.4)
6. Nulstil transmitteren (afsnit 2.7)
5. Jordforbindelse,
tilslutning af ledninger
og opstart (afsnit 2.5)
2.0 Transmitterinstallation
Figur 1. Systemdiagram for installation
Februar 2019
2.1 Montering af transmitteren
4
Vend transmitteren i den ønskede retning før montering. Transmitteren må ikke
være fastmonteret eller sidde fast, når dens retning skal ændres.
Installationsrørets retning
Ved montering af en Rosemount 3051HT anbefales det at montere, så
installationsrøret vender nedad eller parallelt med gulvet for at maksimere afløb
ved rengøring.
Tætning af huset i forhold til omgivelserne
Sæt tætningstape (PTFE) eller pasta omkring hangevindet på installationsrøret
for at sikre, at installationsrøret bliver vand/støvtæt, og at det lever op til
kravene i henhold til NEMA
fabrikken, hvis der er brug for andre indkapslingsgrader.
Bemærk
IP69K-klassificering fås kun på enheder med et SST-hus og udstyrskode V9 i
modelstrengen.
For M20 gevind skal installationsrørets propper skrues helt ind på gevindet, eller
til der mødes mekanisk modstand.
®
type 4X, IP66, IP68 og IP69K. Forhør nærmere hos
Februar 2019
Placering af in-line tryktransmitter
Atmosfærisk reference på en in-line måletransmitter er placeret hele vejen
rundt i kanten under transmitteren med en beskyttet åbning (se Figur 2).
Hold åbningens kant fri for urenheder, herunder bl.a. maling, støv og
smøremidler, ved at montere transmitteren, så procesmaterialet kan løbe af.

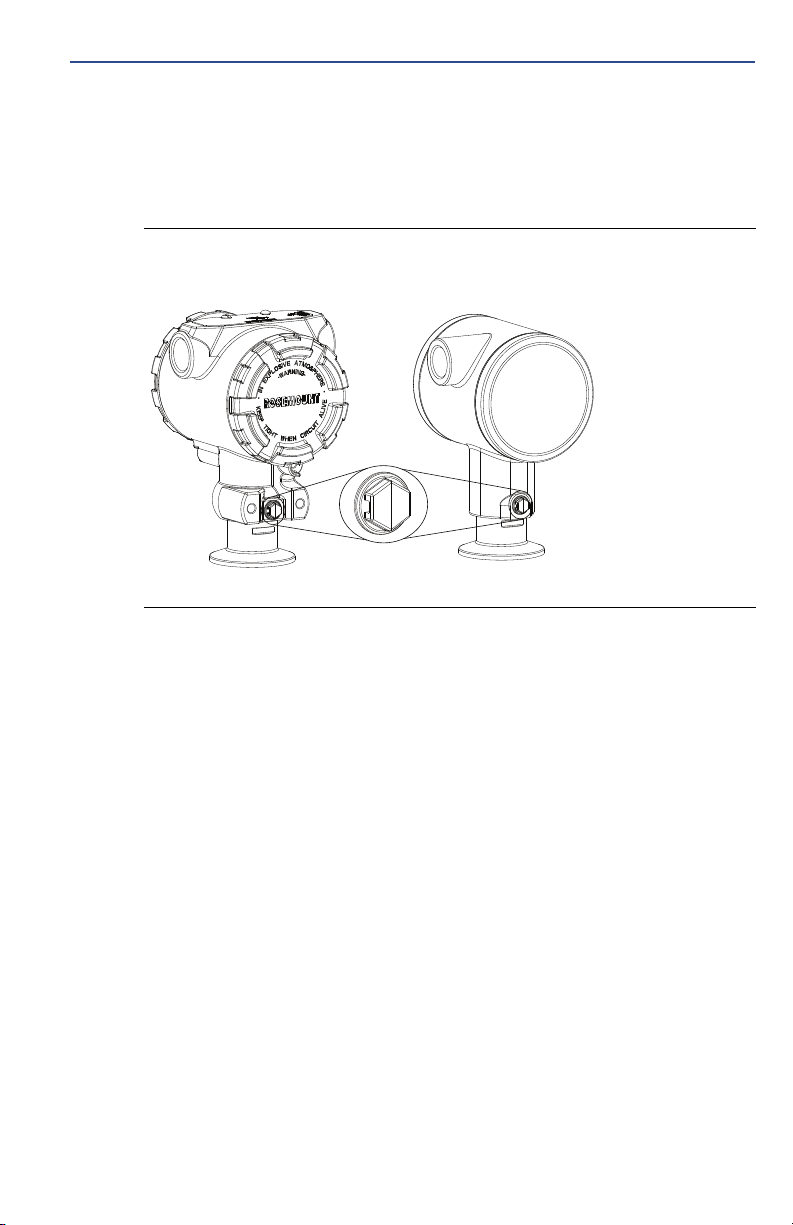

Figur 2. Atmosfærisk reference på en in-line måletransmitter med
A. Atmosfærisk reference
Installationsvejledning
beskyttet åbning
Aluminium Poleret 316 SST
A
Fastspænding
Ved montering af klemmen, skal de tilspændingsværdier, der anbefales af
pakningens producent, følges.
(1)
2.2 Idriftsættelsesmærkat (papir)
For at identificere hvilken enhed, der er på et bestemt sted, anvendes den
aftagelige mærkat, som følger med transmitteren. Sørg for, at den fysiske
enhedsmærkat (feltet PD Tag) er registreret rigtigt i begge felter på den
aftagelige idriftsættelsesmærkat, og riv den nederste del af for hver transmitter.
1. Spænd med 1,5 for at opretholde funktionen. Tri Clamp ud over 50 in-lb anbefales ikke på trykintervaller under 20 psi.
5
Installationsvejledning
121698091725
121698091725

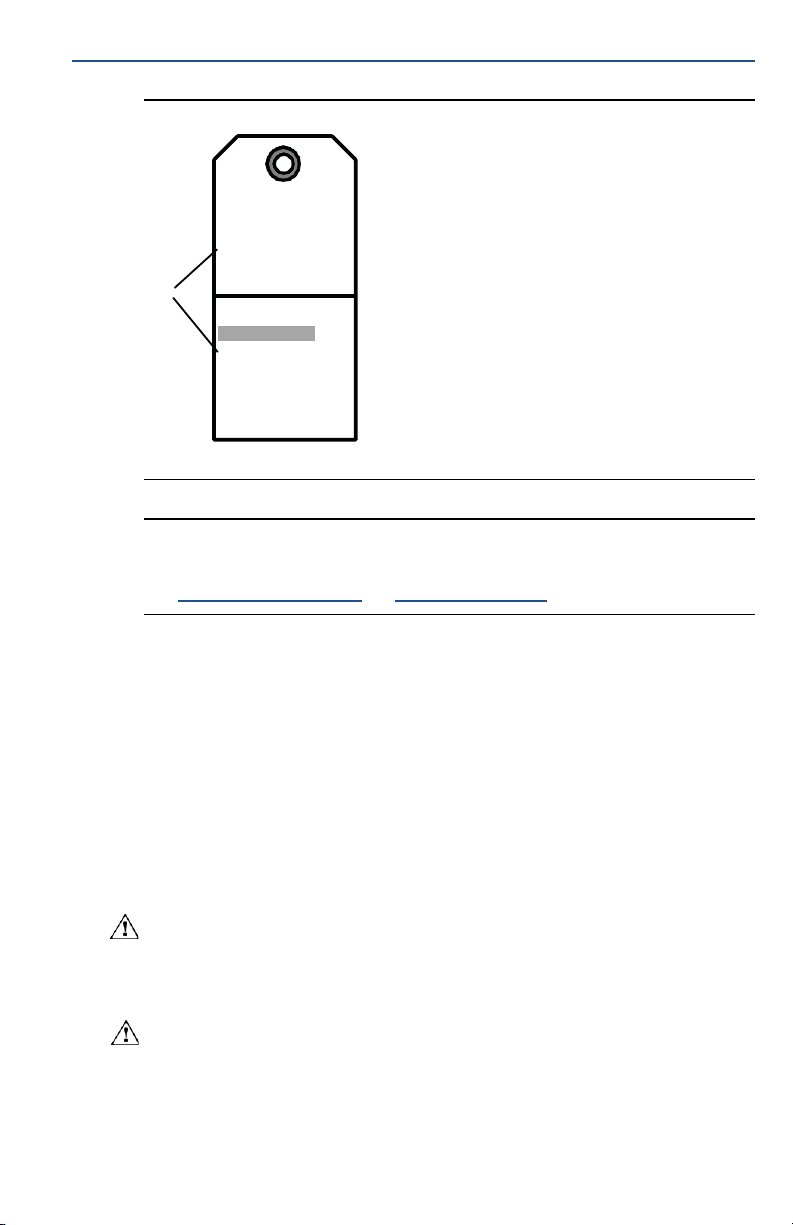

Figur 3. Idrif tsættelsesmærkat
DEVI CE ID:
001151AC00010001440-
DEVIC E REVI SION:
A
PHYSI CAL DEVICE TAG
DEVI CE ID:
001151AC00010001440-
De vice Barcode
DEVIC E REVI SION:
S / N :
PHYSICAL DEVICE TAG
A. Enh edsrevision
Bemærk
Den enh edsbeskrivelse, som er blevet læst ind i hostsystemet, skal være samme versio n
som denne enhed. Enhedsbeskrivelsen kan downloades fra hostsystemets h jemmeside,
dvs. Emerson.com/Rosemount eller FieldCommGroup.org.
Februar 2019
Commissioning Tag
2.3 Indstilling af sikkerhedskontakten
Konfigurer simulerings- og sikkerhe dskontakterne inden installation som vist i
Figur 4.
Med simuleri ngskontakten kan man slå simulerede alarme r og simulerede
AI-bl okstatus og -værdier til og fra. Simuleringskontakten er slået til som
standard.
Sikke rhedskontakten ( mær ket Security) tillader (ulåst symbol) eller
forhindrer (låst symbol) konfiguration af transmitteren.
-
Som standard er sikkerheden slået fra (ulåst symbol).
-
Sikke rhedskontakten kan sl ås til og fra i softwaren.
Kontakternes konfiguration ændres som følger:
1. Hvis transmitteren er in
2.
Tag husdækslet m odsat siden med klemmerne af. Trans mitter dækslet må
ikke fjernes i eksplosive omgivelser, når kredsløbet er strømførende.
3.
Skub sikkerheds- og simuleringskontakterne i den foretrukne position.
4. Sæt transmitterhusets dæksel på igen. For at overholde kravene til
eks
plosionssikkert udstyr anbe fales det at spænde dæks let, til der ikke
længere er noget mellemrum mellem dækslet og huset.
6
stalleret, skal loopet sikres, og strømmen afbrydes.
Februar 2019
A
B
2.4 Indstilling af simuleringskontakten
Simuleringskontakten sidder på elektronikken. Den bruges sammen med
transmitterens simuleringssoftware til at simulere procesvariabler og/eller
advarsler eller alarmer. Simuleringskontakten skal stå til at være aktiveret,
og softwaren skal være aktiveret via hosten, hvis der skal simuleres variabler
og/eller advarsler eller alarmer. Kontakten skal stå til at være deaktiveret, eller
softwarens simuleringsparameter skal være deaktiveret via hosten, hvis
simuleringen skal slås fra.

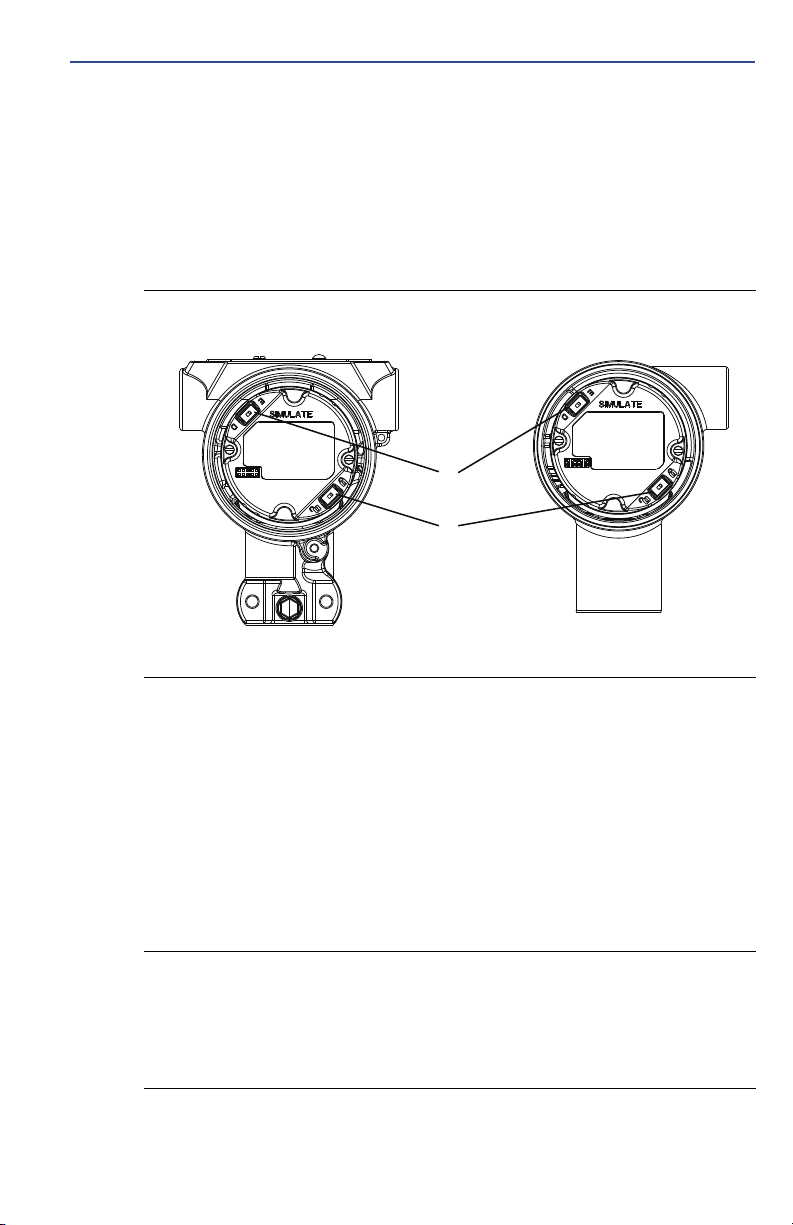

Figur 4. Transmitterens elektronikkort
Aluminium Poleret 316 SST
Installationsvejledning
A. Simuleringskontakt
B. Sikkerhedskontakt
2.5 Tilslutning af ledninger og strømforsyning
Brug en tilstrækkeligt tyk kobberledning for at sikre, at spændingen hen over
transmitterens strømklemmer ikke falder til under 9 VDC. Strømforsyningens
spænding kan variere, især under unormale forhold, som når der f.eks. køres på
batteri. Det anbefales, at spændingen som minimum ligger på 12 VDC under
normale driftsforhold. Det anbefales at anvende et parsnoet type A-kabel.
Transmitteren tilkobles på følgende måde:
1. Sæt strøm til transmitteren ved at forbinde ledningerne til de klemmer, der
er angivet på klemmerækkens mærkat.
Bemærk
Strømklemmerne på Rosemount 3051 er ikke polaritetsfølsomme. Strømforbindelsernes
elektriske polaritet har derfor ingen betydning, når de forbindes til strømklemmerne. Hvis
der tilsluttes polaritetsfølsomme anordninger til segmentet, skal klemmernes polaritet
følges. Ved ledningsforbindelse til skrueklemmerne anbefales det at bruge krympede
kabelsko.
7
Installationsvejledning
DP
A
B
D
E
C
2. Sørg for, at der er fuld kontakt mellem klemmerækkens skrue og
spændeskiven. Ved direkte ledningsføring vikles ledningen rundt med uret
for at sikre, at den sidder på plads, når klemmerækkens skrue spændes.
Der behøves ingen yderligere strøm.
Bemærk
Det anbefales ikke at bruge en tap eller ledningsklemme i form af en rørring, da der i
så fald er større risiko for, at forbindelsen løsnes med tiden eller i forbindelse med
vibrationer.
3. Sørg for korrekt jordforbindelse. Det er vigtigt, at
instrumentkabelafskærmningen:
- Trimmes tæt og isoleres, så den ikke rører ved transmitterens hus
- Forbindes med den næste afskærmning, hvis kablet trækkes gennem
en forgreningsdåse
- Forbindes til en god jordforbindelse ved strømforsyningsenden
4. Hvis der er behov for transientbeskyttelse, henvises til afsnit ”Jording af
signalledninger” for anvisninger om jordforbindelse.
5. Tildæk og forsegl kabelgennemføringer, der ikke anvendes.
6. Sæt transmitterdækslerne på plads.
- For at overholde gældende almindelige krav til placeringer må
dækslerne kun kunne åbnes eller aftages ved hjælp af et værktøj.
Februar 2019

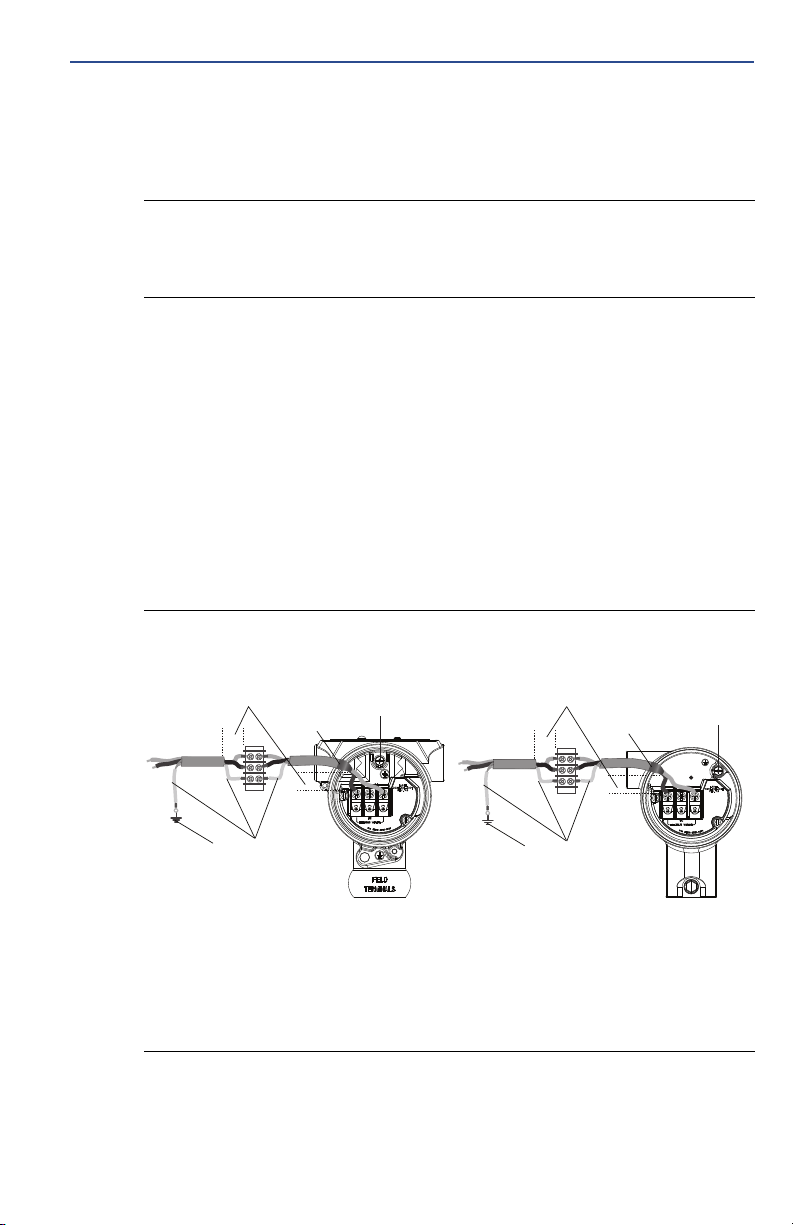

Figur 5. Ledningsføring
Aluminium Poleret 316 SST
A
B
DP
D
E
A. Minimer afstanden
B. Trim afskærmningen og isoler
C. Beskyttende jordklemme
D. Isoler afskærmningen
E. Tilslut afskærmningen til
strømforsyningens jordforbindelse
(kabelafskærmningen må ikke jordes
8
ved transmitteren)
C
Februar 2019
Jording af signalledninger
Før ikke signalledninger igennem installationsrør eller åbne bakker med
forsyningsledninger eller i nærheden af stærkstrømsudstyr. Der er
jordforbindelse udvendigt på elektronikhuset og indvendigt i klemmerummet.
Disse jordforbindelser bruges, når der er installeret klemmerækker med
transientbeskyttelse eller for at overholde lokale regler.
1. Afmonter feltklemmernes husdæksel.
2. Forbind ledningsparret, og forbind til jord som angivet på Figur 5.
Bemærk
Kabelafskærmningen må IKKE jordes ved transmitteren. Hvis kabelafskærmningen
kommer i berøring med transmitterhuset, danner den jordloops, hvilket vil skabe
kommunikationsforstyrrelser.
Bemærk
Forkert jording er den hyppigste årsag til dårlig segmentkommunikation.
Installationsvejledning
a. Skær kabelafskærmningen af, så den er så kort som praktisk muligt, og
sørg for, at den ikke kan komme i berøring med transmitterhuset.
b. Lav en konstant forbindelse fra kabelafskærmningerne til
strømforsyningens jord.
c. Forbind alle kabelafskærmninger i segmentet til en enkelt, god
jordforbindelse ved strømforsyningen.
3. Sæt husdækslet på igen. Det anbefales, at dækslet strammes til, så der ikke
er mellemrum mellem dækslet og huset.
4. Tildæk og forsegl kabelgennemføringer, der ikke anvendes.
Bemærk
Huset til Rosemount 3051HT i poleret 316 SST har kun jordterminering indvendigt i
klemmerummet.
Strømforsyning
Transmitteren skal bruge mellem 9 og 32 VDC (9 og 30 VDC for egensikre
installationer) for at kunne køre og være fuldt funktionsdygtig.
Strømstabilisator
Et Fieldbus-segment kræver en strømstabilisator for at kunne isolere
strømforsyningen, filtrere og afkoble segmentet fra andre segmenter, som er
sluttet til samme strømforsyning.
Jording
Signalledninger på Fieldbus-segmentet kan ikke forbindes til jord. Hvis en af
signalledningerne isoleres ved at forbinde den til jord, lukker hele
Fieldbus-segmentet ned.
9
Loading...
