Hurtigmonteringsveiledning

Produktet er ikke lenger tilgjenglig

00825-0110-4796, Rev CB
Februar 2004

Rosemounts PC-programmerbare
temperaturtransmittere 144

Start

Trinn 1: Konfigurer transmitteren
Trinn 2: Monter transmitteren
Trinn 3: Kople til ledningene og sett på spenning
Produktsertifiseringer

Rosemount 144

Avslutt

www.rosemount.com

Hurtigmonteringsveiledning

00825-0110-4796, Rev CB

Rosemount 144

© 2004 Rosemount Inc. Forbeholder seg alle rettigheter. Alle varemerker tilhører eieren.

Rosemount Division

8200 Market Boulevard
Chanhassen, MN USA 55317
Tlf: (USA) [phone]
Tlf: (Int) [phone]
Faks: [phone]

Rosemount Temperature GmbH

Frankenstrasse 21
63791 Karlstein
Tyskland
Tlf: 49 (6188) 992 0
Faks: 49 (6188) 992 112

Emerson Process Management AS

P.O. Box 204
NO 3901 Porsgrunn
Norsk
Tlf: (47) 35 57 56 00
Faks: (47) 35 55 78 68
E.mail:
[e-mail]
http://www.EmersonProcess.no

Emerson Process Management
Asia Pacific Private Limited

1 Pandan Crescent
Singapore 128461
Tlf: (65) 6777 8211
Faks: (65) 6777 0947/(65) 6777 0743

Februar 2004

VIKTIG MELDING

Denne monteringsveiledningen gir deg grunnleggende informasjon om Rosemount 144.
Du vil ikke finne anvisninger om detaljert konfigurasjon, diagnostikk, vedlikehold, service,
feilsøking eller montering. Les referansehåndboken for modell 144 (dokumentnummer
00809-0100-4796) for å finne ytterligere anvisninger. Håndboken og denne hurtigmonte­ringsveiledningen finner du også i elektronisk format på nettstedet www.rosemount.com.

ADVARSEL

Eksplosjoner kan føre til dødsfall eller alvorlig personskade:

Montering av denne transmitteren i eksplosjonsfarlige omgivelser må skje i samsvar med
gjeldende lokale, nasjonale og internasjonale standarder, regler og praksis. Gå gjennom
produktsertifiseringene for å se om det er restriksjoner forbundet med sikker montering.
Ved eksplosjonssikker/flammesikker montering, må transmitterdekslene ikke fjernes når
enheten er tilkoplet strøm.

Prosesslekkasjer kan forårsake skade eller føre til dødsfall.

• Monter og stram til termolommer eller sensorer før systemet settes under trykk.

• Fjern ikke termolommen under drift.

Elektrisk støt kan føre til dødsfall eller alvorlig personskade.

• Unngå kontakt med ledninger og poler. Ledninger som fører høyspenningsstrøm kan
forårsake elektrisk støt.

2

Hurtigmonteringsveiledning

00825-0110-4796, Rev CB
Februar 2004

Rosemount 144

TRINN 1: KONFIGURER TRANSMITTEREN

144-modellen er konfigurert ved å la en Microsoft Windows-kompatibel PC kjøre konfigura­sjonsprogrammet. For at konfigurasjonsprogrammet skal fungere riktig stilles det følgende
krav til PC-en:

Maskinvare/ programvare Minstekrav

IBM-kompatibel PC: Pentium-prosessor
Minne: 16 MB tilgjengelig minne
Harddisk: 10 MB
Display (skjerm): CGA, HCG, EGA eller VGA
Oppløsning: 800 x 600
Operativsystem: Microsoft® Windows® 95, Windows 98 eller Windows NT
Skriver (ekstrautstyr): Epson- eller IBM-kompatibel ASCII-skriver
Mus (ekstrautstyr): Microsoft-kompatibel mus
Språk: Engelsk og tysk

144C-konfigurasjonsprogrammets grensesnitt gjør følgende parametere tilgjengelige:

• Sensortype

• Responstid (dempning)

• Aksjon ved sensorfeil (feilmodus)

• Linearisering

• Øvre og nedre områdeverdi

• Transmitterens taggnummer (elektronisk tagg)

• Temperaturenheter (Celsius, Fahrenheit, Kelvin og Rankine)
Ved konfigurasjon kan du se Figur 1 og bruke hjelpefunksjonen i 144C-konfigurasjonspro­grammets grensesnitt.

Standardkonfigurasjon

Med mindre noe annet er avtalt, vil 144H-temperaturtransmitteren konfigureres på følgende
måte på fabrikken:

• Pt100

• 0 til 100 °C

• Utgangsnivå i samsvar med NAMUR-anbefalingene, NE43; høy feilmodusinnstilling

(positiv) ved fabrikken.

• 5 sekunders responstid (dempning)

Installere 144-konfigurasjonsprogrammet

1. Plasser CD-en med 144C-konfigurasjonsprogrammet i CD-ROM-stasjonen. Velg

CD-ROM-stasjon.

2. Klikk “Install” (“Installer”). Veiviseren på skjermen tar deg gjennom installeringstrinnene.

3. Hvis autokjør ikke er aktivert i Windows 95/98/NT, skal du klikke på “Start”-knappen,

velge “Run” (“Kjør”) og taste [Install.exe].

4. Konfigurasjon må finne sted i ikke eksplosjonsfarlig område.

5. Klikk på ikonet for 144C-konfigurasjonsgrensesnittet, som har kommet opp på skrivebordet.

6. Konfigurer skjermbildene General (Generelt), Input (Inngang), Output (Utgan g) og Option

(Alternativ).

3

Hurtigmonteringsveiledning

00825-0110-4796, Rev CB

Rosemount 144

Februar 2004

TRINN 1 FORTS.

7. Fra Tools-menyen (verktøymenyen) velger du “Download” for å laste ned konfigurasjo-

nen til transmitteren.

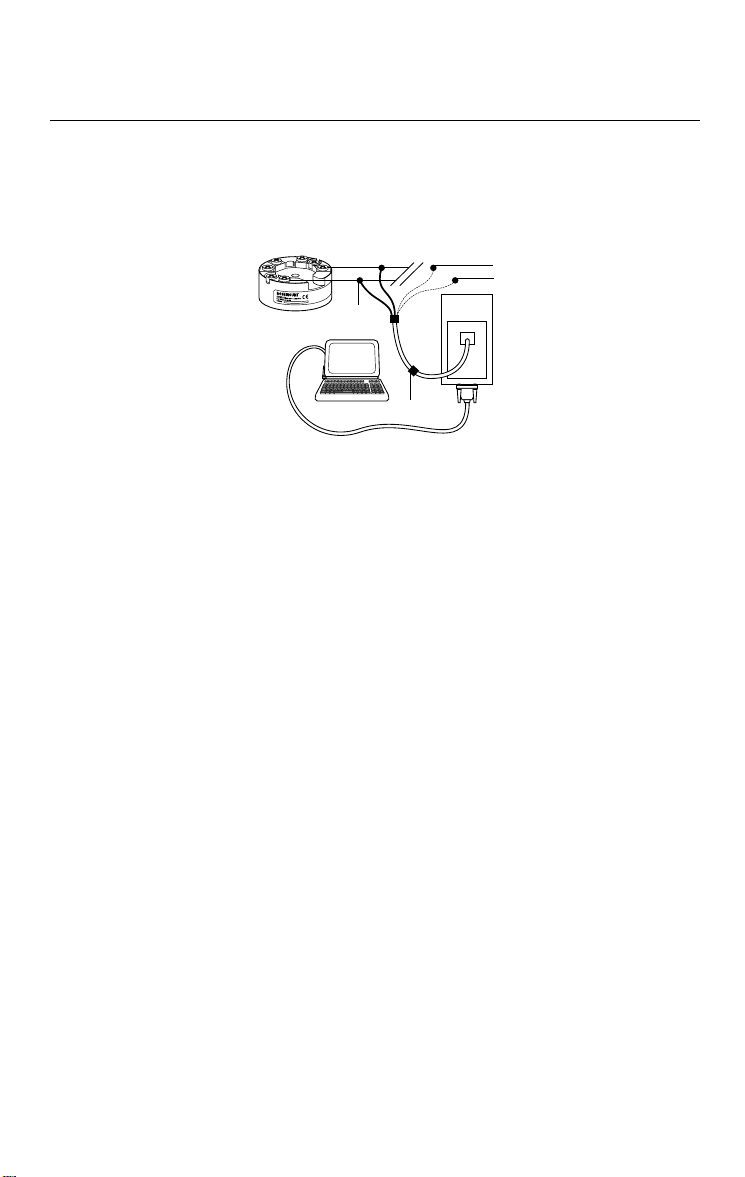

Figur 1. Transmitterens konfigurasjonssystem.

Transmitteren 144H

Rød (+)

Sort (–)

PC

Kople fra

*Gul
*Grønn

Programmerer for
konfigurasjonsgrensesnitt

Kopling

*Ingen forbindelse

TRINN 2: MONTER TRANSMITTEREN

Monter transmitteren på et høyt punkt i kabelrøret for å unngå at det kommer fuktighet inn i
transmitterhuset.

Montering med tilkoplingshode

Hodemontert transmitter med DIN-platesensor

1. Fest termolommen til røret eller veggen på prosessbeholderen. Monter og stram til

termolommen før systemet settes under trykk.

2. Fest transmitteren til sensoren. Skyv transmitterens monteringsskruer gjennom sensorens

monteringsplate, og sett låseringene (ekstrautstyr) inn i sporet på hver m onte rin gsskrue.

3. Kople til ledningen mellom sensoren og transmitteren.

4. Plasser transmitter/sensor-enheten i tilkoplingshodet. Skru transmitterens monterings-

skrue inn i monteringshullene på tilkoplingshodet. Fest forlengelsen til tilkoplingshodet.
Plasser enheten i termolommen.

5. La den skjermede kabelen gå gjennom kabelmuffen.

6. Fest en kabelmuffe i den skjermede kabelen.

7. Før de skjermede kabelledningene inn i tilkoplingshodet gjennom kabelinngangen.

Kople til og stram kabelmuffen.

8. Kople de skjermede kabelledningene til transmitterklemmene. Unngå kontakt med

sensorledninger og sensorforbindelser.
