Rosemount™ 848T­temperaturtransmitter med
FOUNDATION™ Fieldbus for høy tetthet

Enhetsversjon 8 – krever ny DD/CFF-versjon

Hurtigstartveiledning Mai 2019

Innhold

Om denne veiledningen............................................................................................................... 3

Montere transmitteren.................................................................................................................5

Kople til ledninger og tilføre strøm............................................................................................... 9

Bekrefte taggen......................................................................................................................... 17

Verifisere transmitterkonfigurasjonen........................................................................................18

Produktsertifiseringer................................................................................................................ 19

Samsvarserklæring.....................................................................................................................33

Kina RoHS.................................................................................................................................. 35

2 Rosemount 848T

Mai 2019 Hurtigstartveiledning

1 Om denne veiledningen

Denne veiledningen gir grunnleggende retningslinjer for Rosemount™ 848T­temperaturtransmitteren. Du vil ikke finne anvisninger om detaljert
konfigurasjon, diagnostikk, vedlikehold, service eller feilsøking. I

referansehåndboken for Rosemount 848T finner du flere anvisninger.

Håndboken og denne veiledningen er også tilgjengelig elektronisk på

Emerson.com/Rosemount

ADVARSEL

Eksplosjoner kan føre til dødsfall eller alvorlig personskade.

Montering av denne transmitteren i eksplosjonsfarlige omgivelser må skje i
samsvar med gjeldende lokale, nasjonale og internasjonale standarder,
regler og praksis. Gå gjennom godkjenningsdelen i denne håndboken for å
se om det er restriksjoner forbundet med sikker montering.

• Før en feltkommunikator koples til i eksplosjonsfarlig atmosfære, må du

sørge for at instrumentene i sløyfen er installert i samsvar med
retningslinjene for egensikker eller ikke-tennfarlig ledningstilkopling på
stedet.

Elektrisk støt kan føre til dødsfall eller alvorlig personskade.

• Unngå kontakt med ledninger og klemmer. Høyspenning i ledninger kan

forårsake elektrisk støt.

Fysisk tilgang

• Uautorisert personale kan potensielt forårsake betydelig skade på og/

eller feilkonfigurering av sluttbrukerens utstyr. Dette kan være med eller
uten hensikt, og forholdsregler må tas for å forhindre dette.

• Fysisk sikring er en viktig del av ethvert sikkerhetsprogram og er

avgjørende for å beskytte systemet. For å beskytte sluttbrukerens
eiendom må man forhindre at uautorisert personale får fysisk tilgang.
Dette gjelder for alle systemene som benyttes på anlegget.

Hurtigstartveiledning 3

Hurtigstartveiledning Mai 2019

ADVARSEL

Denne enheten er i samsvar med del 15 av FCC-reglene. Bruk av enheten
er underlagt følgende betingelser:

• Enheten må ikke forårsake skadelige forstyrrelser.

• Enheten må tåle eventuelle forstyrrelser forårsaket av annet utstyr,

inkludert forstyrrelser som kan forårsake uønsket drift.

• Enheten må installeres slik at det er en avstand på minst 7,9 in. (20 cm)

mellom antennen og alle personer.

Notice

Batteriene kan utgjøre en fare selv etter at cellene er ladet ut.

Batteripakken kan skiftes ut i et eksplosjonsfarlig område. Batteripakken har
en overflatemotstandsevne på over én gigaohm, og må settes riktig inn i
den trådløse enhetens kapsel. Vær forsiktig under transport til og fra
installasjonsstedet, for å unngå at det dannes statisk elektrisitet.

Transporthensyn for trådløse produkter.

• Enheten ble levert uten batteripakken installert. Fjern batteripakken før

transport.

• Hver batteripakke inneholder to primære litiumbatterier i størrelse “C”.

Transport av primære litiumbatterier er regulert av U.S. Department of
Transportation, og dekkes også av IATA (International Air Transport
Association), ICAO (International Civil Aviation Organization) og ARD
(European Ground Transportation of Dangerous Goods). Det er
senderens ansvar å sørge for at bestemmelser fra disse organene samt
eventuelle andre lokale bestemmelser overholdes. Gjør deg kjent med
gjeldende bestemmelser og krav før forsendelse.

4 Rosemount 848T

A

B

C

Mai 2019 Hurtigstartveiledning

2 Montere transmitteren

2.1 Montering på en DIN-skinne uten koplingsboks

Prosedyre

1. Trekk DIN-skinnemonteringsklemmen, som sitter øverst bak på
transmitteren, oppover.

2. Hengsle DIN-skinnen på sporene nederst på transmitteren.

3. Vipp Rosemount ™848T, og plasser den på DIN-skinnen.

4. Slipp monteringsklemmen.

Figur 2-1: Montere Rosemount 848T til en DIN-skinne

A. Rosemount 848T uten installert kapsel
B. DIN-skinne
C. DIN-skinnemonteringsklemme

Hurtigstartveiledning 5

A

B

C

A

B

C

Hurtigstartveiledning Mai 2019

2.2 Montering på et panel med koplingsboks

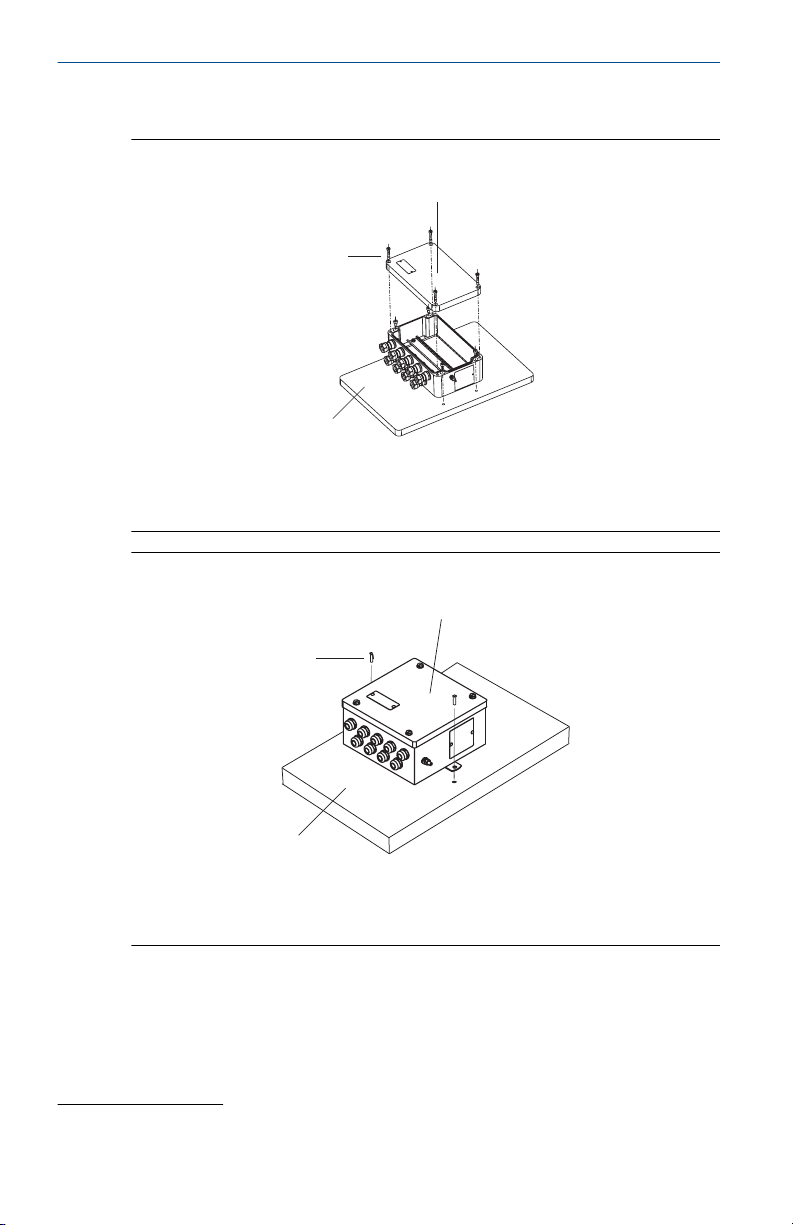

Figur 2-2: Koplingsboks av aluminium/plast

A. Koplingsboks av aluminium/plast
B. Monteringsskruer (4)
C. Panel

Figur 2-3: Koblingsboks av rustfritt stål

A. Koplingsboks av rustfritt stål
B. Monteringsskruer (2)
C. Panel

2.3

Monter på et 2 tommers rørstativ

(1)

(1)

(1) Monteres ved bruk av fire ¼–20 x 1,25 in. skruer.

6 Rosemount 848T

5.1

(130)

10.2

(260)

6.6

(167)

4.7 (114)

7.5 (190)

Mai 2019 Hurtigstartveiledning

Før du begynner

Bruk den valgfrie monteringsbraketten (alternativkode B6) for å feste
Rosemount™ 848T til et 2 tommers rørstativ når du bruker en koblingsboks.

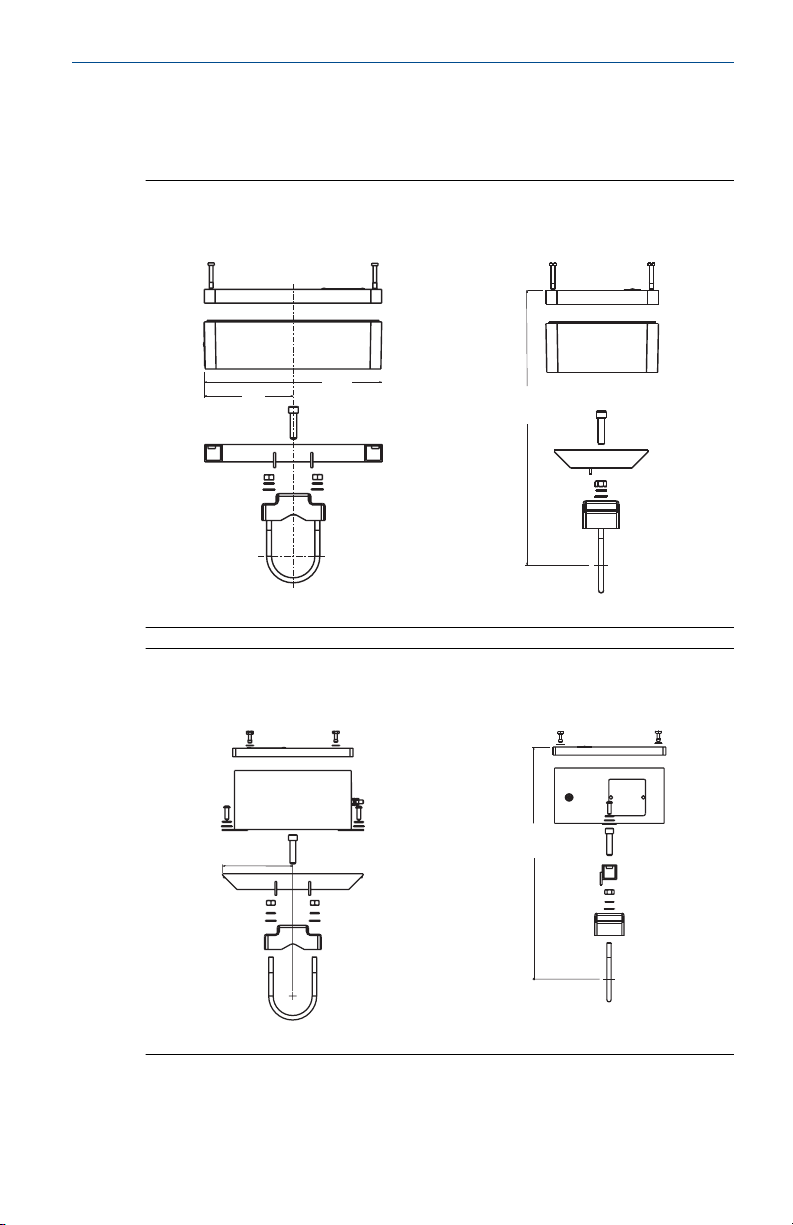

Figur 2-4: Koplingsboks av aluminium/plast

Sett forfra Sett fra siden

Figur 2-5: Koplingsboks av rustfritt stål

Sett forfra

Hurtigstartveiledning 7

Sett fra siden

Hurtigstartveiledning Mai 2019

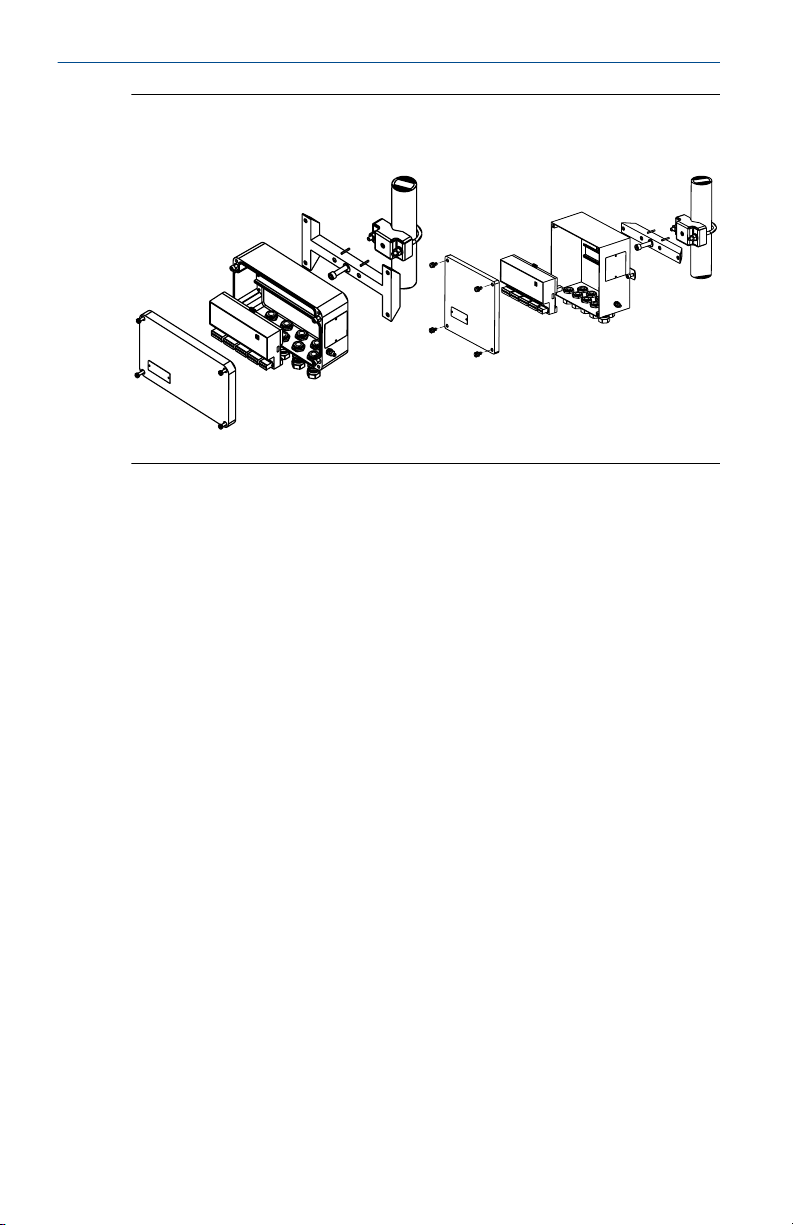

Figur 2-6: Montert på et vertikalt rør

Koplingsboks av aluminium/plast Koplingsboks av rustfritt stål

8 Rosemount 848T

A

C

E

G

I

J

B

D

F

H

Mai 2019 Hurtigstartveiledning

3 Kople til ledninger og tilføre strøm

3.1 Bruke kabelmuffer

Figur 3-1: Kabelmuffe

A. Sensor 1
B. Sensor 2
C. Sensor 3

D. Sensor 4

E. Sensor 5

F. Sensor 6
G. Sensor 7
H. Sensor 8

I. Strøm/signal
J. Dekselskrue

Prosedyre

1. Fjern de fire skruene som fester dekslet over koplingsboksen, og ta
det av.

2. La sensor- og strømforsynings-/signalledningene gå gjennom de
riktige forhåndsmonterte kabelmuffene.

3. Fest sensorledningene med de riktige klemmeskruene.

4. Fest FOUNDATION™ Fieldbus-kablene til skrueterminalene.

5. Fest FOUNDATION Fieldbus-dekselet og stram alle dekselskruene.

Hurtigstartveiledning 9

F

A

B

C

D

E

Hurtigstartveiledning Mai 2019

3.2 Bruke kabelinnganger

Figur 3-2: Kabelinnganger

A. Sensor 1 og 2
B. Sensor 3 og 4
C. Sensor 5 og 6

D. Sensor 7 og 8

E. Strøm/signal
F. Dekselskrue

Prosedyre

1. Fjern de fire skruene som fester dekslet over koplingsboksen, og ta
det av.

2. Fjern de fem kabelrørpluggene og monter de selvanskaffede
kabelrørene.

3. La to og to sensorledninger gå gjennom hver kabelrørkopling.

4. Fest sensorledningene med de riktige klemmeskruene.

5. Fest FOUNDATION™ Fieldbus-kablene til skrueterminalene.

6. Sett på kapselens deksel og stram alle dekselskruene.

3.3

Tilkopling av sensorledninger og strømforsyning

• Kompatibel med åtte uavhengig konfigurerbare kanaler, inkludert

kombinasjoner av RTD-er med 2 og 3 ledninger, termoelementer, mV-,
ohm- og mA-sensorer.

• Alle sensor- og strømklemmer er klassifisert til 42,4 V likestrøm.

• FOUNDATION Fieldbus-nettverk med klemmespenning på 9,0 til 32,0 V

likestrøm og maksimalt strømforbruk på 22 mA.

• Du oppnår best nettverksytelse ved å bruke snodde, skjermede

parkabler. Velg riktig ledningsdimensjon for å opprettholde minimum
9,0 V likestrøm.

10 Rosemount 848T

1 1 1 12 2 2 23 3 3 3

Mai 2019 Hurtigstartveiledning

Figur 3-3: Koplingsskjemaer for sensoren

RTD med 2 lednin-

ger og ohm

(1) Emerson leverer sensorer med 4 ledninger for alle RTD-er med ett element. Du

kan bruke disse RTD-ene i konfigurasjoner med 3 ledninger ved å kutte den
fjerde ledningen eller la den forbli utilkoplet, og isolere den med isolasjonsteip.

(2) Transmitteren må konfigureres for RTD med 3 ledninger for å gjenkjenne en RTD

med kompensasjonssløyfe.

RTD med 3 lednin-

ger og ohm

(1)

Termoelementer /

ohm og millivolt

RTD med 2 lednin­ger og kompensa-

sjonssløyfe

Tilkobling av RTD med 3 ledninger på denne modellen er ulik fra enkelte
tidligere Rosemount™ 848T-modeller. Vær oppmerksom på
koplingsskjemaet på etiketten, spesielt hvis denne enheten erstatter en
eldre enhet.

(2)

Hurtigstartveiledning 11
