Hurtigstartveiledning
00825-0210-4708, Rev DB
Rosemount 708 trådløs, akustisk
transmitter
Mars 2019
Hurtigstartveiledning
ADVARSEL
Mars 2019
MERK
Denne veiledningen gir deg grunnleggende informasjon om Rosemount 708. Du vil ikke finne anvisninger om
detaljert konfigurasjon, diagnostikk, vedlikehold, service, feilsøking eller installasjon. Les referansehåndboken
for Rosemounts modell 708 (dokumentnummer 00809-0100-4708) for å finne ytterligere anvisninger.
Denne veiledningen og håndboken er tilgjengelig i elektronisk format på www.rosemount.com.
Eksplosjoner kan føre til dødsfall eller alvorlig personskade.
Installasjon av denne transmitteren i eksplosjonsfarlige omgivelser må skje i samsvar med gjeldende lokale,
nasjonale og internasjonale standarder, regler og praksis. Gå gjennom produktsertifiseringene for å se om
det er restriksjoner forbundet med sikker installering.
Før en feltkommunikator koples til i eksplosjonsfarlig atmosfære, må du sørge for at instrumentene er
installert i samsvar med retningslinjene for egensikker ledningstilkopling på stedet.
Denne enheten er i samsvar med del 15 av FCC-reglene. Bruk av enheten er underlagt følgende betingelser:
Enheten må ikke forår sake skadeli ge forsty rrelser. Enheten m å tolerere even tuelle fors tyrrelser fo rårsaket av
annet utstyr, inkludert forstyrrelser som kan forårsake uønsket drift.
Denne enheten må installeres slik at det er en avstand på minst 20 cm (8 in.) fra antennen til alle personer.
Batteripakken kan skiftes i et eksplosjonsfarlig område. Batteripakken har en overflatemotstandsevne
på over én gigaohm og må settes riktig inn i den trådløse enhetens kapsel. Vær forsiktig under transport
til og fra monteringsstedet, for å unngå fare for at det dannes statisk elektrisitet.
Polymerhuset har spesifikk overflatemotstand på mer enn én gigaohm. Vær forsiktig under transport
til og fra monteringsstedet, for å unngå fare for at det dannes statisk elektrisitet.
MERK
Transporthensyn for trådløse produkter:
Enheten leveres uten batteripakken installert. Fjern batteripakken før enheten skal transporteres.
Hver batteripakke inneholder ett primært litiumbatteri i «D»-størrelse. Transport av primære litiumbatterier
er regulert av U.S. Department of Transportation, og dekkes også av IATA (International Air Transport
Association), ICAO (International Civil Aviation Organization) og ARD (European Ground Transportation of
Dangerous Goods). Det er senderens ansvar å sørge for at bestemmelser fra disse organene, samt eventuelle
andre, l okale bestemmelser, overh oldes. Gjør deg kjent med gjeldende bes temmelser og krav før transport.
Innhold
Oversikt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Spesielle hensyn for trådløse produkter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Fysisk installering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Nettverkskonfigurasjon for enheten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Verifisere driften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Produktsertifiseringer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2
Mars 2019
A
B
C
D
E
Hurtigstartveiledning
Oversikt
Figur 1. Rosemount 708 trådløs, akustisk transmitter
A. Batteripakkedeksel — plassering av batteripakke i enheten; skru av lokket for å få tilgang
til batteripakken
B. Bølgeleder — plassering av akustiske sensorer og temperatursensorer
C. Elektronikkdeksel — dekselet er forseglet og kan ikke fjernes
D. Festebånd av rustfritt stål — brukes til å kople den akustiske transmitteren til rørene
E. Rør — den akustiske transmitteren monteres direkte på røret
3
Hurtigstartveiledning
A
B
C
D
E
Mars 2019
Spesielle hensyn for trådløse produkter
Oppstartssekvens
Smart Wireless Gateway må monteres og fungere som den skal før det settes
strøm på noen trådløs enhet. Monter batteripakken Smart Wireless 701PGNKF
i 708-enheten for å tilføre strøm til enheten. Dette fører til enklere og raskere
nettverksinstallasjon. Aktivering av Active Advertising (Aktiv annonsering)
på gatewayen sørger for at enhetene kan legges raskere til i nettverket.
Les mer i brukerhåndboken for Smart Wireless Gateway (dokumentnummer
00809-0200-4420).
Antenneposisjon
Antennen ligger inne i den akustiske transmitteren. For å oppnå optimalt
sendeområde skal transmitteren rettes inn med bølgelederen horisontal og
batteripakken nærmest bakken, som vist i Figur 2. God konnektivitet er også
mulig med andre retninger. Antennen bør også være ca. 1 m (3 fot) fra alle
store konstruksjoner, bygninger eller ledende flater for å sikre god
kommunikasjon med andre enheter.
Figur 2. Antenneposisjon
4
Mars 2019
Hurtigstartveiledning
Tilkopling av feltkommunikator
Batteripakken må monteres i enheten før feltkommunikatoren kan danne
grensesnitt mot 708-enheten. Denne transmitteren bruker den grønne
batteripakken: Bestill modellnummer 701PGNKF. Feltkommunikasjon med
denne enheten krever en HART
708 DD. Feltkommunikatorens koplinger sitter på batteripakken. Batteripakken
er kilet og kan kun settes inn i én retning. Se Figur 3 for instrukser om hvordan
feltkommunikatoren koples til 708-enheten.
Figur 3. Koblingsskjema
®
-basert feltkommunikator ved bruk av korrekt
5
Hurtigstartveiledning
A
B
C
D
E
Trinn 1: Fysisk installering
Den akustiske transmitteren koples direkte til røret som skal måles.
Montering
Se side 7 for montering ved høy temperatur.
1. Sett 708-enheten på en horisontal rørseksjon så nær utstyret som skal
overvåkes som mulig. Still inn bølgelederen på transmitteren som vist i Figur 4
og Figur 5.
2. Monteringsstedet må være fritt for fremmedlegemer og korrosjon slik at det
blir god kontakt mellom røret og bølgelederen.
3. Stram hver klemme til 10,2 Nm (90 in. lb.). Klipp av unødvendig
klemmebåndmateriale for å forhindre uønsket akustisk støy.
4. Hvis enheten skal settes i drift, skal du montere den grønne batteripakken
(se Figur 6).
5. Sørg for at batteripakkedekslet er strammet helt til slik at fuktighet ikke kan
trenge inn. Kanten på batteripakkedekslet av polymer må være i kontakt med
overflaten på polymerkapselen for at det skal bli god tetning. Stram ikke for mye.
Figur 4. Innstilling av transmitteren
Mars 2019
Figur 5. Innstilling av transmitteren sett ovenfra
6
Mars 2019
Figur 6. Montere batteripakken
Hurtigstartveiledning
Merk
Trådløse enheter skal forsynes med strøm i fallende rekkefølge etter avstanden fra Smart Wireless
Gateway, med enheten som er nærmest Smart Wireless Gateway først. Dette vil føre til raskere
nettverksdannelse.
Montering i bruksområder med høy temperatur
Festeanordninger for høy temperatur skal brukes når prosesstemperaturene
overskrider 260 °C (500 °F).
1. Sett foten til transmitteren inn mellom avstandsstykkene til
festeanordningene, som vist i Figur 7.
2. Trykk avstandsstykkene sammen slik at stykkene og transmitterfoten står
på linje.
3. Stram hver skrue til 10,2 Nm (90 in. lb.).
4. Sett 708-enheten og festeanordningene for høy temperatur på en horisontal
rørseksjon så nær utstyret som skal overvåkes som mulig.
5. Monteringsstedet må være fritt for fremmedlegemer og korrosjon slik at det
blir god kontakt mellom røret og festeanordningene.
6. Sett U-bolten inn gjennom avstandsstykkene til festeanordningene.
7. Stram hver bolt til 10,2 Nm (90 in. lb.) (se Figur 8).
8. Hvis enheten skal settes i drift, skal du montere den grønne batteripakken
(se Figur 6).
9. Sørg for at batteripakkedekslet er strammet helt til slik at fuktighet ikke kan
trenge inn. Kanten på batteripakkedekslet av polymer må være i kontakt med
overflaten på polymerkapselen for at det skal bli god tetning. Stram ikke for mye.
7
Hurtigstartveiledning
174
(6,86)
97
(3,80)
A
46
(1,81)

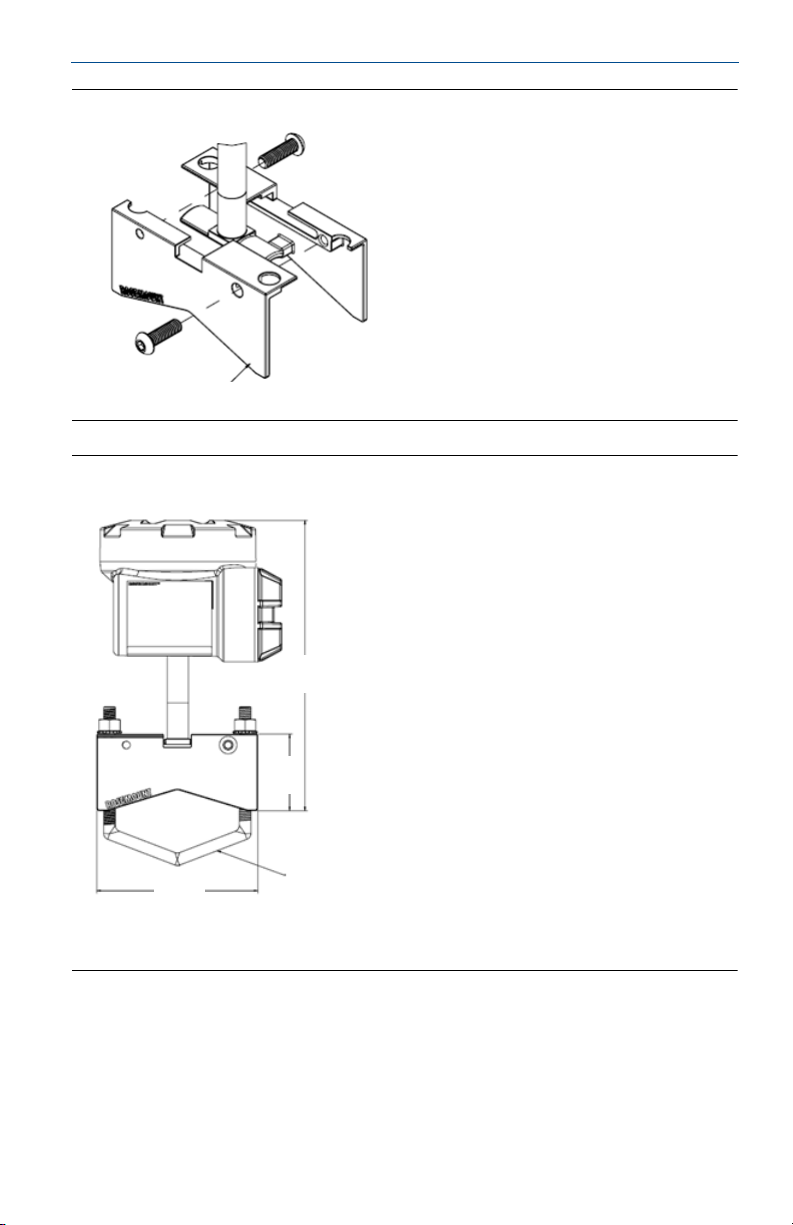

Figur 7. Festeanordninger for høy temperatur
Figur 8. Rosemount 708 akustisk transmitter med avstandsstykker
og festeanordningssett for høy temperatur
Mars 2019
A. For rørstørrelser 0,5 in. til 2,5 in.
Dimensjonene er oppgitt i millimeter (in.).
8
