00825-0622-2654, Rev AD
Sensor Rosemount™ 214A2A
Guia de início rápido
Março 2021
Guia de início rápido Março 2021
Mensagens de segurança
Notice
Este guia fornece as orientações básicas para os modelos de sensores Rosemount™ 214A2A.
Podem surgir complicações se os sensores são montados em transmissores que possuem códigos de
opção de aprovação diferentes, mas compatíveis. Esteja atento às seguintes situações:
• Se um sensor aprovado para I.S. for encomendado com um invólucro, um transmissor incluído em
tal invólucro pode ter uma classificação de aprovação I.S. diferente. Consulte o certificado IS do
transmissor conforme aplicável.
• Se um sensor e transmissor tiverem certificações diferentes, ou se um deles tiver mais
certificações do que o outro, a instalação deve estar em conformidade com os requisitos mais
restritivos exigidos por um dos componentes. Isso é especialmente (mas não exclusivamente)
relevante quando aprovações combinadas forem solicitadas para o sensor ou para o transmissor.
Revise as certificações tanto do sensor quanto do transmissor para os requisitos de instalação e
garanta que a instalação do conjunto do sensor/transmissor esteja em conformidade com uma
única certificação que seja compartilhada por ambos os componentes e que atenda os requisitos
da aplicação.
ATENÇÃO
Explosões
Explosões podem causar morte ou ferimentos graves,
A instalação do sensor em um ambiente com risco de explosão deve ser feita de acordo com as
normas, códigos e práticas locais, nacionais e internacionais apropriadas.
Entradas de conduítes/cabos
Salvo indicação contrária, as entradas de conduítes/cabo no invólucro do transmissor usam um
formato de rosca de ½–14 NPT. As entradas marcadas com “M20” têm o formato de rosca
M20 × 1,5. Em dispositivos com várias entradas de conduíte, todas as entradas terão o mesmo
formato de rosca. Use somente bujões, adaptadores, prensa-cabos ou conduítes com um formato
de rosca compatível ao fechar estas entradas.
Ao instalar em áreas classificadas, use somente os bujões, adaptadores ou prensa-cabos com
certificação Ex ou listados apropriadamente nas entradas do cabo/conduíte.
Use somente bujões, adaptadores, prensa-cabos ou conduítes com um formato de rosca
compatível ao fechar estas entradas.
Acesso físico
Pessoal não autorizado pode causar danos significativos e/ou a configuração incorreta do
equipamento do usuário final. Isso pode ser intencional ou não e deve ser evitado.
A segurança física é uma parte importante de qualquer programa de segurança e é fundamental para
proteger seu sistema. Restrinja o acesso físico de pessoas não autorizadas para proteger os bens dos
usuários finais. Isso se aplica a todos os sistemas usados no local da instalação.
Índice
Diagrama de fiação para RTDs......................................................................................................5
Diagrama de fiação para termopares............................................................................................6
2 Emerson.com/Rosemount
Março 2021 Guia de início rápido
Certificações do produto..............................................................................................................7
Declaração de conformidade......................................................................................................15
Guia de início rápido 3
Guia de início rápido Março 2021
4 Emerson.com/Rosemount
Red
White
Red
Red
White
White
Red
Red
White
Red
White
Black
Yellow
Red
Red
White
Black
Black
Yellow
Yellow
Yellow
Black
Black
Red
Red
White
White
Março 2021 Guia de início rápido
1 Diagrama de fiação para RTDs
Figura 1-1: Configuração do fio condutor RTD de acordo com a IEC 60751
- Elemento simples
2 fios 3 fios 4 fios
Nota
Para configurar um único elemento, faça o RTD de 4 fios como um sistema
de 3 fios, conecte apenas um condutor branco. Isole ou faça a terminação do
condutor branco não usado de modo a evitar curto-circuito com o
aterramento. Para configurar um único elemento, faça o RTD de 4 fios como
um sistema de 2 fios, e conecte fios de cores correspondentes primeiro e
então conecte os fios emparelhados ao terminal.
Figura 1-2: Configuração do fio condutor RTD de acordo com a IEC 60751
- Elemento duplo
3 fios 4 fios
2 fios
Guia de início rápido 5
( – )
( + )
( + )
( + )
( – )
( – )
Guia de início rápido Março 2021

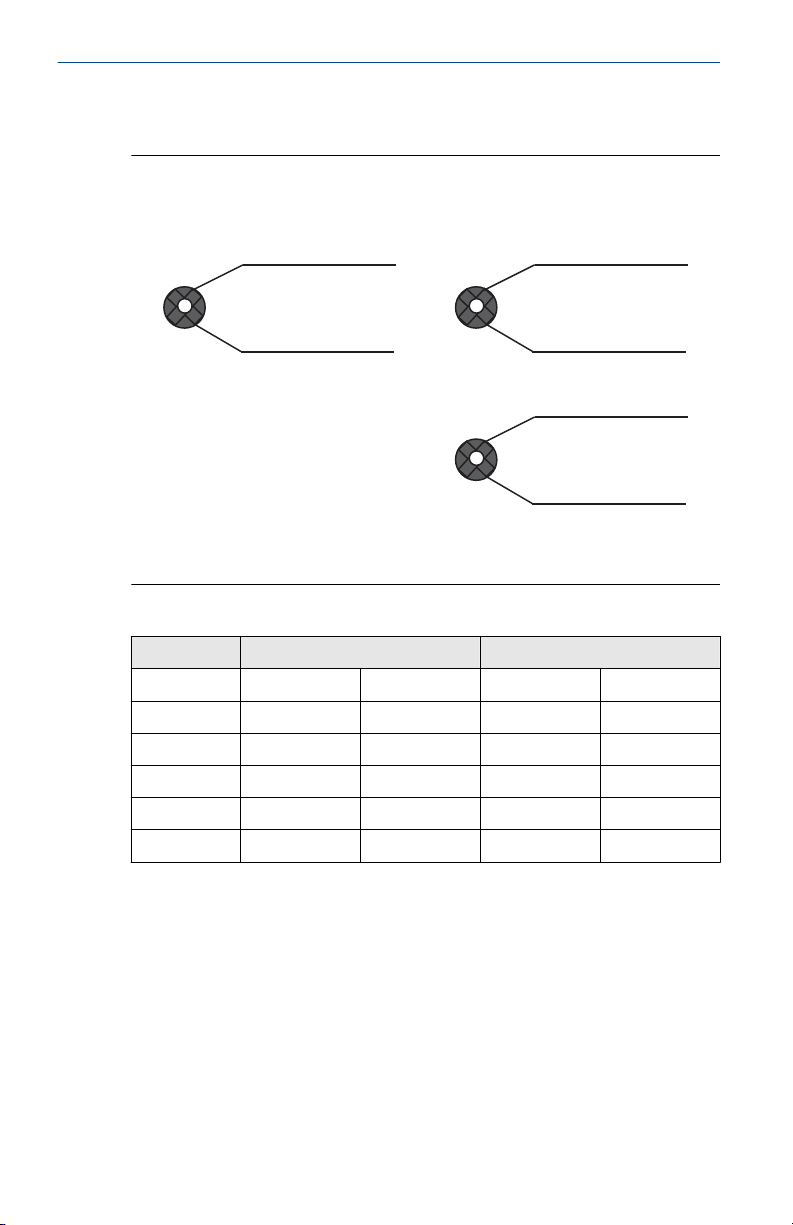

2 Diagrama de fiação para termopares
Figura 2-1: Configuração do fio condutor do termopar
Termopar único, 2 fios Termopar duplo, 4 fios
Tabela 2-1: Cor dos fios do termopar
Termopar IEC 60584 Termopar ASTM E230
Tipo POS (+) NEG (-) POS (+) NEG (-)
E Violeta Branco Roxo Vermelho
J Preto Branco Branco Vermelho
K Verde Branco Amarelo Vermelho
N Rosa Branco Laranja Vermelho
T Marrom Branco Azul Vermelho
6 Emerson.com/Rosemount
