Rosemount Guida rapida: Trasmettitore di pressione per uso sanitario 3051HT Rosemount™ Manuals & Guides [it]

00825-0202-4091, Rev CA

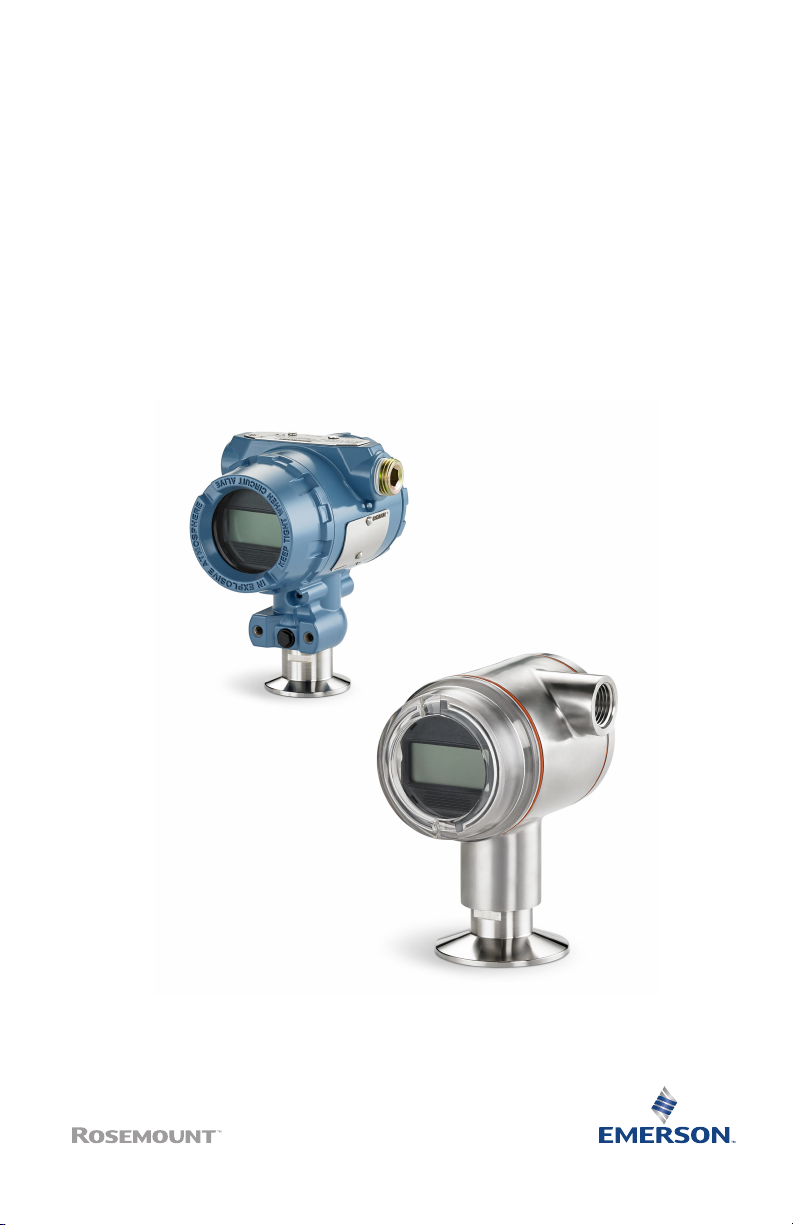

Trasmettitore di pressione per
applicazioni sanitarie 3051HT

™

Rosemount

con protocollo FOUNDATION™ fieldbus

Guida rapida

Giugno 2020

Guida rapida Giugno 2020

AVVISO

La presente guida fornisce le linee guida di base per il trasmettitore 3051HT Rosemount. Non fornisce
istruzioni su configurazione, diagnostica, manutenzione, assistenza, risoluzione dei problemi,
installazioni a prova di esplosione, a prova di fiamma o a sicurezza intrinseca (IS).

AVVERTIMENTO

Le esplosioni possono causare lesioni gravi o mortali.

L'installazione del dispositivo in un'area esplosiva deve essere conforme alle procedure, alle prassi e alle
normative locali, nazionali ed internazionali.

Nel caso di un'installazione a prova di esplosione/a prova di fiamma, non rimuovere i coperchi del
trasmettitore mentre l'unità è alimentata.

Le scosse elettriche possono causare infortuni gravi o mortali.

Evitare il contatto con conduttori e terminali. L'alta tensione che potrebbe essere presente nei
conduttori può causare scosse elettriche.

Le perdite di processo possono causare lesioni gravi o mortali.

Per evitare perdite di processo, usare soltanto la guarnizione appositamente progettata per
l'adattatore della flangia in uso.ph>

Accesso fisico

Il personale non autorizzato potrebbe causare significativi danni e/o una configurazione non corretta
dell'apparecchiatura degli utenti finali, sia intenzionalmente sia accidentalmente. È necessario
prevenire tali situazioni.

La sicurezza fisica è una parte importante di qualsiasi programma di sicurezza ed è fondamentale per
proteggere il sistema in uso. Limitare l'accesso fisico da parte di personale non autorizzato per
proteggere gli asset degli utenti finali. Le limitazioni devono essere applicate per tutti i sistemi utilizzati
nella struttura.

Entrate conduit/cavi

Salvo diversa indicazione, gli ingressi conduit/cavi nella custodia sono dotati di filettatura da ½-14 NPT.
Per chiudere tali entrate utilizzare esclusivamente tappi, adattatori, pressacavi o conduit con filettatura
compatibile.

Sommario

Approntamento del sistema.........................................................................................................3

Installazione del trasmettitore......................................................................................................4

Certificazioni di prodotto........................................................................................................... 23

2 Emerson.com/Rosemount

Giugno 2020 Guida rapida

1 Approntamento del sistema

Nota

Prima di installare il trasmettitore, verificare che sui sistemi host sia caricato
il driver di dispositivo corretto.

1.1 Verifica del corretto driver dispositivo

• Per garantire le corrette comunicazioni, verificare che sui propri sistemi

sia caricato il driver di dispositivo (DD/DTM™) più recente.

• Scaricare il driver di dispositivo più recente dal sito Web Emerson.com o

FieldCommGroup.org.

Revisioni dispositivo e driver per 3051 Rosemount

Tabella 1-1 fornisce le informazioni necessarie per verificare che i driver di

dispositivo e la documentazione siano corretti per il dispositivo in uso.

Tabella 1-1: Revisione dispositivo 8 e driver per 3051 Rosemount

La revisione dispositivo FOUNDATION™ Fieldbus può essere letta con uno strumento di
configurazione compatibile con FOUNDATION Fieldbus.

Host Driver di dispositivo

Tutti DD4: DD Rev. 1 FieldCommGroup.org Emerson.com 00809-0100-47

Tutti DD5: DD Rev. 1 FieldCommGroup.org

Emerson AMS Device Manager V

Emerson AMS Device Manager V

Emerson 375/475: DD Rev. 2 Utilità Easy Upgrade

(1) Per i nomi dei file dei driver dispositivo viene utilizzata la revisione dispositivo e DD. Per

accedere alla funzionalità, è necessario installare il driver di dispositivo corretto sugli host di
controllo e gestione degli asset e sugli strumenti di configurazione.

(1)

(DD)

10.5 o successiva: DD
Rev. 2

da 8 a 10.5: DD Rev. 1

Disponibile su Driver dispo-

sitivo
(DTM)

Emerson.com

Emerson.com

Numero docu­mento manua­le

74, Rev. CA o

più recente

Guida rapida 3

Start

Guida rapida Giugno 2020

2 Installazione del trasmettitore

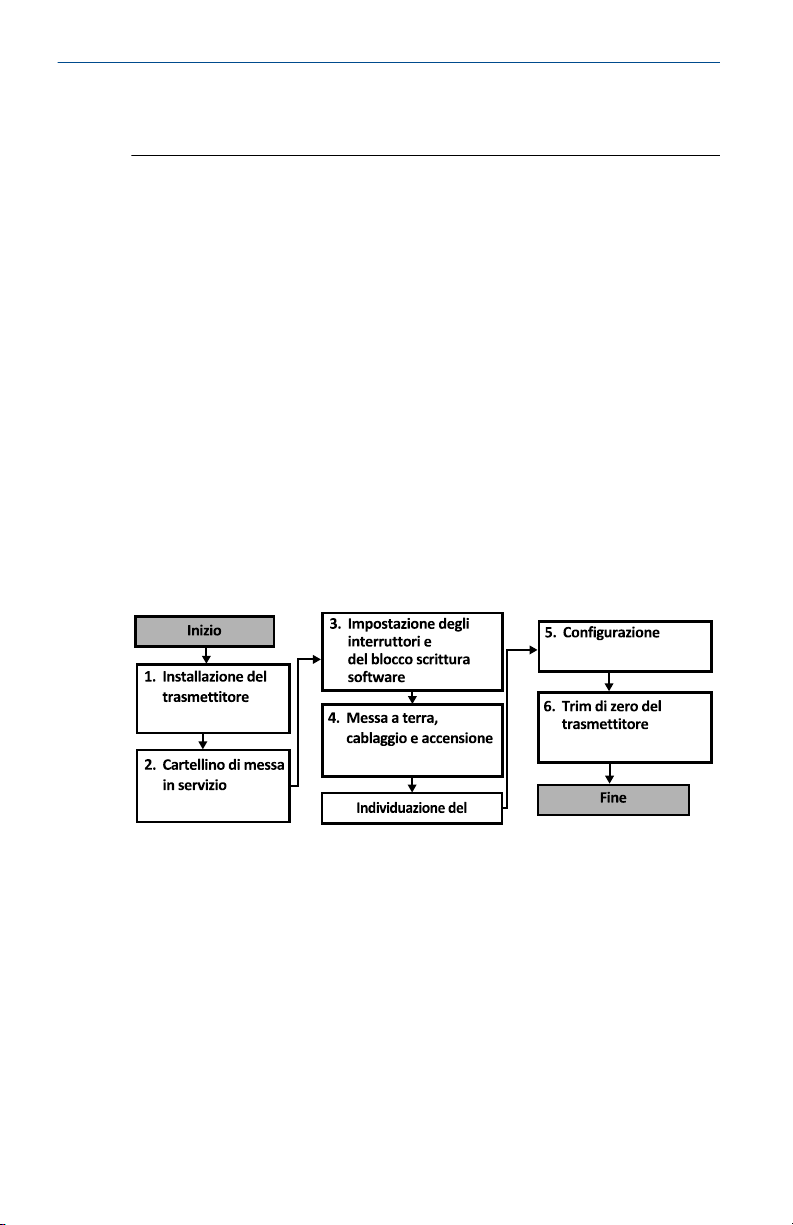

Figura 2-1: Diagramma di flusso dell'installazione

4 Emerson.com/Rosemount

Giugno 2020 Guida rapida

2.1 Montaggio del trasmettitore

Prima del montaggio, posizionare il trasmettitore con l'orientamento
desiderato. Il trasmettitore non deve essere montato saldamente o fissato
con morsetti mentre se ne modifica l'orientamento.

Orientamento dell'entrata conduit

Quando si installa il Rosemount 3051HT, si consiglia di installarlo in modo
che l'entrata conduit sia rivolta verso il basso o parallela al terreno per
ottenere la massima efficienza di scarico durante la pulizia.

Sigillatura ambientale della custodia

Per garantire la conformità ai requisiti delle certificazioni NEMA® tipo 4X,
IP66, IP68 ed IP69K, utilizzare un sigillante per filettature (PTFE in nastro o
pasta) sulla filettatura maschio del conduit per assicurare la tenuta a prova di
acqua/polvere del conduit. Per altri gradi di protezione, rivolgersi al
produttore.

Nota

La classificazione IP69K è disponibile solo su unità con custodia in acciaio
inossidabile e codice opzione V9 nella stringa di modello.

Per filettature M20, installare i tappi dei conduit avvitandoli completamente
o fino a incontrare resistenza meccanica.

Orientamento del trasmettitore di pressione relativa in linea

La bocca del lato bassa pressione (riferimento atmosferico) sul trasmettitore
di pressione relativa in linea si trova sul collo del trasmettitore, in uno sfiato
della pressione relativa protetto ( Figura 2-2).

Per mantenere il percorso di sfiato libero da ostruzioni, inclusi (in modo non
limitativo) vernice, polvere e fluidi viscosi, montare il trasmettitore in modo
che il processo possa essere scaricato.

Guida rapida 5

Guida rapida Giugno 2020

Figura 2-2: Bocca di sfiato del lato bassa pressione relativa in linea
protetta

Alluminio Acciaio inossidabile 316 lucidato

A. Bocca lato bassa pressione (riferimento atmosferico)

Montaggio di morsetti

Per installare un morsetto, attenersi ai valori di coppia di serraggio
consigliati dal produttore della guarnizione.

Nota

Per mantenere prestazioni costanti, si consiglia di non serrare un morsetto
Tri-Clamp da 1,5 in. a una coppia superiore a 50 lb-in. in campi di pressione
inferiori a 20 psi.

6 Emerson.com/Rosemount

A

Commissioning Tag

DEVICE ID:

001151AC00010001440-1216980917 25

DEVICE REVISION:

PHYSICAL DEVICE TAG

DEVICE ID:

001151AC00010001440-121698091725

DEVICE REVISION:

S / N :

PHYSICAL DEVICE TAG

Device Barcode

Giugno 2020 Guida rapida

2.2 Targhetta di messa in servizio (carta)

Per individuare l'esatta collocazione di ciascun dispositivo, usare la targhetta
amovibile in dotazione con il trasmettitore. Verificare che la targhetta PD
[campo PD Tag (targhetta PD)] sia riportata correttamente in entrambi gli
appositi spazi sulla targhetta di messa in servizio amovibile, quindi
rimuovere la porzione inferiore della targhetta per ciascun trasmettitore.

Figura 2-3: Targhetta di messa in servizio

A. Revisione dispositivo

Nota

La Device Description (Descrizione dispositivo) caricata nel sistema host e la
revisione del dispositivo devono corrispondere. La Device Description può
essere scaricata dal sito Web del sistema host, da Emerson.com/Rosemount
o da FieldCommGroup.org.

Guida rapida 7

A

B

Guida rapida Giugno 2020

2.3 Interruttori di simulazione e di sicurezza

Gli interruttori di simulazione e di sicurezza sono posizionati sull'elettronica.

Figura 2-4: Scheda elettronica del trasmettitore

Alluminio Acciaio inossidabile 316 lucidato

A. Interruttore di simulazione
B. Interruttore di sicurezza

2.3.1 Impostazione dell'interruttore di sicurezza

L'interruttore di sicurezza consente ( ) o impedisce ( ) la configurazione del
trasmettitore.

Nota

La sicurezza predefinita è off (

Impostazione dell'interruttore di simulazione

L'interruttore di sicurezza può essere abilitato o disabilitato tramite il
software.

Procedura

1. Se il trasmettitore è già installato, mettere in sicurezza il circuito e
rimuovere l'alimentazione.

2. Rimuovere il coperchio della custodia sul lato opposto ai terminali in
campo.

).

8 Emerson.com/Rosemount

Giugno 2020 Guida rapida

AVVERTIMENTO

Le esplosioni possono causare lesioni gravi o mortali.

Nel caso di un'installazione a prova di esplosione/a prova di fiamma,
non rimuovere i coperchi del trasmettitore mentre l'unità è
alimentata.

3. Spostare l'interruttore di sicurezza nella posizione preferita.

4. Reinstallare il coperchio della custodia del trasmettitore.
Per la conformità ai requisiti a prova di esplosione, serrare il

coperchio finché non è a contatto con la custodia.

2.3.2 Impostazione dell'interruttore di simulazione

L'interruttore di simulazione viene usato insieme al software di simulazione
del trasmettitore per simulare variabili di processo e/o avvisi ed allarmi.

Nota

L'interruttore di simulazione consente di attivare o disattivare le simulazioni
di allarme e le simulazioni dello stato e dei valori del blocco dell'ingresso
analogico. Per impostazione predefinita, l'interruttore di simulazione è
abilitato.

• Per simulare variabili e/o avvisi e allarmi, l'interruttore di simulazione

deve essere spostato in posizione di attivazione e il software deve essere
abilitato tramite l'host prima dell’installazione del trasmettitore.

• Per disabilitare la simulazione, l'interruttore deve essere in posizione di

disattivazione oppure il parametro di simulazione del software deve
essere disabilitato tramite l'host.

Procedura

1. Se il trasmettitore è già installato, mettere in sicurezza il circuito e
rimuovere l'alimentazione.

2. Rimuovere il coperchio della custodia sul lato opposto ai terminali in
campo.

AVVERTIMENTO

Le esplosioni possono causare lesioni gravi o mortali.

Nel caso di un'installazione a prova di esplosione/a prova di fiamma,
non rimuovere i coperchi del trasmettitore mentre l'unità è
alimentata.

3. Spostare l'interruttore di simulazione nella posizione preferita.

4. Reinstallare il coperchio della custodia del trasmettitore.

Guida rapida 9

Guida rapida Giugno 2020

Per la conformità ai requisiti a prova di esplosione, serrare il
coperchio finché non è a contatto con la custodia.

2.4 Collegamento ed accensione

Procedura per il collegamento del cablaggio elettrico e l'accensione del
trasmettitore.

Prerequisiti

• Per garantire che la tensione ai terminali di alimentazione del

trasmettitore non scenda sotto 9 V c.c., usare un cavo di rame di
dimensioni adeguate. Per condizioni di funzionamento normali, si
consiglia una tensione minima di 12 V c.c. Si consiglia di utilizzare un
cavo schermato a doppino intrecciato di tipo A.

• La tensione di alimentazione può essere variabile, specialmente in

condizioni anomale come quando è in uso una batteria di riserva.

Procedura

1. Per alimentare il trasmettitore, collegare i cavi di alimentazione ai
terminali indicati sull'etichetta della morsettiera.

Nota

I terminali di alimentazione del 3051 Rosemount sono insensibili alla
polarità, pertanto la polarità elettrica dei conduttori di alimentazione
non è rilevante durante il collegamento ai terminali di alimentazione.
Se al segmento vengono collegati dispositivi sensibili alla polarità,
sarà necessario rispettare la polarità dei terminali. Per il
collegamento dei fili ai terminali a vite si consiglia l'uso di connettori
crimpati.

2. Verificare che la vite della morsettiera e la rondella siano saldamente
a contatto. Quando si utilizza un metodo di cablaggio diretto,
avvolgere il filo in senso orario per garantire che rimanga in posizione
quando la vite della morsettiera viene serrata. Non è necessaria
alcuna altra fonte di alimentazione.

Nota

Si consiglia di non usare un terminale del cavo a perno o occhiello, in
quanto la connessione potrebbe essere più soggetta ad allentarsi nel
corso del tempo o se sottoposta a vibrazioni.

3. Assicurarsi che la messa a terra sia corretta. Il cavo schermato dello
strumento deve essere:

a) rifilato e isolato per evitare che tocchi la custodia del

trasmettitore;

10 Emerson.com/Rosemount

DP

A

B

D

E

C

DP

A

B

D

E

C

Giugno 2020 Guida rapida

b) collegato allo schermo successivo se il cavo viene fatto

passare in una scatola di giunzione;

c) collegato a una messa a terra valida sul lato alimentatore.

4. Se è necessaria una protezione da sovratensione, vedere la sezione

Messa a terra dei fili di segnale per le istruzioni di messa a terra.

5. Tappare e sigillare le connessioni dei conduit non utilizzate.

6. Reinstallare i coperchi del trasmettitore.

a) Per essere conformi ai requisiti per aree sicure pertinenti, i

coperchi devono poter essere sganciati o rimossi
esclusivamente con l'ausilio di uno strumento.

Esempio

Figura 2-5: Cablaggio elettrico

Alluminio Acciaio inossidabile 316 lucidato

A. Ridurre al minimo la distanza
B. Rifilare e isolare lo schermo
C. Terminale di messa a terra di prote-

zione (non mettere a terra il cavo
schermato sul trasmettitore)

D. Isolare lo schermo

E. Collegare nuovamente lo schermo al-

la messa a terra dell'alimentatore

2.4.1 Messa a terra dei fili di segnale

Non far passare il cavo di segnale all'interno di conduit o canaline aperte
assieme al cavo di alimentazione o vicino ad apparecchiature ad alta
tensione. Sull'esterno della custodia dell'elettronica e all'interno dello
scomparto dei terminali sono disponibili terminazioni di messa a terra da

Guida rapida 11

Guida rapida Giugno 2020

utilizzare quando vengono installati terminali di protezione da sovratensione
o per soddisfare i requisiti di normative locali.

Procedura

1. Rimuovere il coperchio della custodia dei terminali in campo.

2. Collegare il cavo a doppino e la messa a terra come indicato nella

Figura 2-5

a) Rifilare il cavo schermato quanto necessario e isolarlo per

impedire che tocchi la custodia del trasmettitore.

Nota

NON mettere a terra il cavo schermato sul trasmettitore; se il
cavo schermato tocca la custodia del trasmettitore, può
generare circuiti di messa a terra e interferire con le
comunicazioni.

b) Collegare in modo continuo i cavi schermati alla messa a terra

dell'alimentatore.

c) Collegare i cavi schermati per l'intero segmento a un'unica

messa a terra valida sull'alimentatore.

Nota

Una messa a terra non corretta è la causa più frequente di
comunicazioni di bassa qualità del segmento.

3. Installare nuovamente il coperchio della custodia. Si consiglia di
serrare il coperchio in modo fino a eliminare completamente il gioco
tra coperchio e custodia.

4. Tappare e sigillare le connessioni dei conduit non utilizzate.

Nota

La custodia in acciaio inossidabile 316 lucidato del 3051HT
Rosemount è dotata di terminazione di messa a terra solo all'interno
dello scomparto dei terminali.

Alimentazione

Per funzionare e fornire tutte le funzionalità, il trasmettitore richiede da 9 a
32 V c.c. (da 9 a 30 V c.c. per sicurezza intrinseca).

Condizionatore di alimentazione

Un segmento fieldbus richiede un condizionatore di alimentazione per
isolare l'alimentatore e filtrare e disaccoppiare il segmento da altri segmenti
collegati allo stesso alimentatore.

12 Emerson.com/Rosemount

Giugno 2020 Guida rapida

Messa a terra

Il cablaggio di segnale del segmento Fieldbus non può essere messo a terra.
La messa a terra di uno dei fili di segnale provoca lo spegnimento dell'intero
segmento fieldbus.

Messa a terra del cavo schermato

Per proteggere il segmento fieldbus dalle interferenze, le tecniche di messa
a terra per il cavo schermato prevedono un punto di messa a terra singolo
per il cavo schermato, in modo da evitare di creare un circuito di messa a
terra. Collegare i cavi schermati per l'intero segmento a un'unica messa a
terra valida sull'alimentatore.

Terminazione del segnale

È necessario installare un terminatore all'inizio e alla fine di ciascun
segmento fieldbus.

Individuazione dei dispositivi

Spesso i dispositivi vengono installati, configurati e messi in servizio da
personale diverso nel corso del tempo. La funzionalità Locate Device
(Individua dispositivo) utilizza il display LCD (se installato) per aiutare il
personale a trovare il dispositivo di interesse.

Nella schermata Overview (Panoramica) del dispositivo selezionare il
pulsante Locate Device (Individua dispositivo). Verrà avviata una funzionalità
per visualizzare il messaggio "Find me" (Trovami) oppure immettere un
messaggio personalizzato da visualizzare sul display LCD del dispositivo.
Dopo essere usciti dalla funzione di ricerca del dispositivo, il display LCD
torna automaticamente al funzionamento normale.

Nota

Alcuni host non supportano la funzionalità di individuazione del dispositivo
nella DD.

2.5

Guida rapida 13

Configurazione

La visualizzazione e le procedure di configurazione sono diverse per ciascun
host FOUNDATION fieldbus o strumento di configurazione. In alcuni casi per la
configurazione e la visualizzazione di dati in modo uniforme tra piattaforme
diverse vengono usati Device Descriptions (DD) o metodi DD. Il supporto di
tali funzionalità non è un requisito necessario degli host o degli strumenti di
configurazione. Per la configurazione di base del trasmettitore, fare
riferimento ai seguenti esempi di blocchi funzione. Per configurazioni più
avanzate, consultare il Manuale di riferimento del 3051 Rosemount con
FOUNDATION fieldbus.

Nota

Gli utenti di Delta V™ devono usare Delta V Explorer per blocchi trasduttore e
risorse e Control Studio per i blocchi funzione.

(Overview)
Pressure
Calibration
Device Information

Locate Device
Scale Gauges

(Calibration)
Primary Value
Sensor Trim
Sensor Limits

Restore Factory Calibration

Last Calibration Points
Calibration Details

(Device Information)
Identification

( 1)

Revisions
Materials of Construction
Security & Simulation

(Materials of Construction)
Sensor
Sensor Range
Flange
Remote Seal

(Configure)
Guided Setup
Manual Setup
Alert Setup

(Manual Setup)
Process Variable
Materials of Construction
Display

( )

Display Options
Advanced Configuration

(Classic View)( 9 )
View All Parameters
Mode Summary
AI Blocks Channel Mapping

Master Reset

(Process Variable )
Pressure
Pressure Damping
Sensor Temperature
Change Damping (7, 9)

(Security & Simulation)

Write Lock Setup

(Guided Setup)

Zero Trim
Change Damping

Local Display Setup
Configure Analog Input Blocks (3, 4, 5, 9)

(8, 9)

(8, 9)

(7, 9)

Cl

as

s

i

c

Vi

e

w

Display

(2, 10)

Guida rapida Giugno 2020

2.5.1 Configurazione del blocco AI

Le istruzioni di navigazione per ciascuna fase sono fornite nella Figura 2-7.
Inoltre, le schermate utilizzate per ciascun passaggio sono mostrate nella

Figura 2-6.

Figura 2-6: Struttura del menu della configurazione di base

• Testo standard: opzioni disponibili per la selezione

• (Testo): opzione selezionata nella schermata del menu superiore per

accedere a questa schermata

• Testo in grassetto: metodi automatizzati

• Testo sottolineato: numeri dell'attività di configurazione nel diagramma

di flusso della configurazione

14 Emerson.com/Rosemount

Giugno 2020 Guida rapida

2.5.2 Prima di iniziare la configurazione

Prima di iniziare la configurazione, potrebbe essere necessario verificare la
targhetta del dispositivo o disattivare la protezione da scrittura hardware e
software sul trasmettitore.

Utilizzare questa procedura per verificare la targhetta del dispositivo e
l'interruttore di protezione da scrittura del software.

Procedura

1. Per verificare la targhetta del dispositivo, dalla schermata Overview
(Panoramica), selezionare Device Information (Dati dispositivo).

2. Per disabilitare la protezione da scrittura software (le
apparecchiature vengono spedite con la protezione disabilitata):

Nota

Se l'interruttore di protezione da scrittura del software è stato
abilitato tramite software, deve essere in posizione sbloccata.

a) Nella schermata Overview (Panoramica) selezionare Device

Information (Dati dispositivo) e quindi selezionare la scheda
Security and Simulation (Sicurezza e simulazione).

b) Per disabilitare la protezione da scrittura software, eseguire la

procedura write lock setup (impostazione protezione da
scrittura).

Nota

Impostare il circuito di controllo in modalità Manual
(Manuale) prima di avviare la configurazione del blocco
ingresso analogico.

2.5.3 Impostazione guidata della configurazione del blocco AI

Questa procedura descrive l’impostazione guidata della configurazione del
blocco AI.

Prerequisiti

Accedere a Configure (Configura) → Guided Setup (Impostazione
guidata).

Procedura

1. Selezionare AI Block Unit Setup (Impostazione unità blocco AI).

2. Selezionare l'adattamento di segnale "L_TYPE" (Tipo_L) nel menu.

• Selezionare Direct (Diretto) per misure di pressione che

utilizzano le unità dell'apparecchiatura predefinite.

Guida rapida 15

Guida rapida Giugno 2020

• Selezionare Indirect (Indiretto) per altre unità di pressione o

livello.

3. Impostare XD_SCALE (Scala_XD) sui punti 0% e 100% (campo di
lavoro del trasmettitore):

a) Selezionare le XD_SCALE_UNITS (Unità_scala_XD) nel menu.

b) Immettere il punto 0% per XD_SCALE (Scala_XD).

Tale valore può essere maggiore o nullo per applicazioni di
livello.

c) Immettere il punto 100% per XD_SCALE (Scala_XD).

Tale valore può essere maggiore o nullo per applicazioni di
livello.

d) Se L_TYPE (Tipo_L) è impostato su Direct (Diretto),

l’impostazione guidata posiziona automaticamente il blocco
AI in modalità AUTO (Automatica) per riportare in servizio il
dispositivo.

4. Se l’L_TYPE (Tipo_L) selezionato è Indirect (Indiretto) o Indirect
Square Root (Indiretto a radice quadrata), impostare "OUT_SCALE"
(Scala_uscita) per cambiare le unità ingegneristiche.

a) Selezionare OUT_SCALE UNITS (Unità Scala_uscita) nel

menu.

b) Impostare il valore inferiore di OUT_SCALE (Scala_uscita).

Tale valore può essere maggiore o nullo per applicazioni di
livello.

c) Impostare il valore superiore di OUT_SCALE (Scala_uscita).

Tale valore può essere maggiore o nullo per applicazioni di
livello.

d) Se L_TYPE (Tipo_L) è impostato su Indirect (Indiretto),

l’impostazione guidata posiziona automaticamente il blocco
AI in modalità AUTO (Automatica) per riportare in servizio il
dispositivo.

5. Per modificare il damping, selezionare Change Damping (Modifica

damping)

Nota

Con l'impostazione guidata tutti i passaggi saranno eseguiti
automaticamente nell'ordine corretto.

6. Immettere il valore di damping in secondi.

16 Emerson.com/Rosemount

Giugno 2020 Guida rapida

L'intervallo di valori consentito è compreso fra 0,4 e 60 secondi.

7. Per configurare il display LCD (se installato).

8. Selezionare Local Display Setup (Impostazione display locale).

9. Spuntare la casella accanto ai parametri da visualizzare, per un
massimo di quattro parametri.
I parametri selezionati scorreranno in modalità continua sul display
LCD.

10. Per controllare la configurazione del trasmettitore, accedere alle
varie schermate tramite le sequenze di accesso dell'impostazione
manuale "AI Block Unit Setup" (Impostazione unità blocco AI),
"Change Damping" (Modifica damping) e "Set up LCD Display"
(Impostazione display LCD).

11. Modificare i valori, se necessario.

12. Tornare alla schermata Overview (Panoramica).

13. Se è impostata la modalità "Not in Service" (Non in servizio), fare clic
su Change (Modifica) e quindi selezionare Return All to Service
(Riporta tutto in servizio).

Nota

In caso non sia necessaria la protezione da scrittura hardware o
software, il Passaggio 14 può essere saltato.

14. Impostare gli interruttori e la protezione da scrittura software.

a) Controllare gli interruttori (fare riferimento alla Figura 2-4).

Nota

L'interruttore della protezione da scrittura può essere lasciato
in posizione bloccata o sbloccata. L'interruttore di
abilitazione/disabilitazione della simulazione può essere
impostato in qualsiasi posizione durante il normale
funzionamento del dispositivo.

2.5.4 Configurazione manuale del blocco AI

Questa procedura descrive l’impostazione manuale della configurazione del
blocco AI.

Prerequisiti

Accedere a Configure (Configurazione) → Manual Setup (Impostazione
manuale) → Process Variable (Variabile di processo).

Nota

Quando si utilizza l'impostazione manuale eseguire le fasi nell'ordine
descritto in Figura 2-7

Guida rapida 17

Start

Device Configuration

here

1. Verify device tag:
PD_TAG

7. Set damping:

PRIMARY_VALUE_

DAMPING

8. Set up LCD display

6. Set low cutoff:
LOW_CUT

9. Review transmitter
configuration

3. Set signal

conditioning:

L_TYPE

5. Set scaling
OUT_SCALE

2. Check switches and
software write lock

Done

10. Set switches and
software write lock

4. Set scaling
XD_SCALE

Guida rapida Giugno 2020

Figura 2-7: Diagramma di flusso della configurazione

Nota

Per praticità, il blocco AI 1 è precollegato alla variabile primaria del
trasmettitore e deve essere utilizzato per questo scopo. Il blocco AI 2 è
precollegato alla temperatura del sensore del trasmettitore. Per i blocchi AI
3 e 4 è necessario selezionare il canale.

• Il canale 1 corrisponde alla variabile primaria.

• Il canale 2 corrisponde alla temperatura del sensore.

Se il codice opzione D01 della suite di diagnostica FOUNDATION™ Fieldbus è
abilitato, sono disponibili questi canali aggiuntivi.

• Il canale 12 corrisponde alla media SPM.

• Il canale 13 corrisponde alla deviazione standard SPM.

Per configurare SPM, consultare il Manuale di riferimento del 3051
Rosemount con FOUNDATION fieldbus.

Procedura

1. Selezionare AI Block Unit Setup (Impostazione unità blocco AI).

2. Impostare il blocco AI in modalità Out of Service (Fuori servizio).

3. Selezionare l'adattamento di segnale "L_TYPE" (Tipo_L) nel menu.

• Selezionare Direct (Diretto) per misure di pressione che

18 Emerson.com/Rosemount

utilizzano le unità dell'apparecchiatura predefinite.

• Selezionare Indirect (Indiretto) per altre unità di pressione o

livello.

4. Impostare XD_SCALE (Scala_XD) sui punti 0% e 100% (campo di
lavoro del trasmettitore):

a) Selezionare le XD_SCALE_UNITS (Unità_scala_XD) nel menu.

Giugno 2020 Guida rapida

b) Immettere il punto 0% per XD_SCALE (Scala_XD).

Tale valore può essere maggiore o nullo per applicazioni di
livello.

c) Immettere il punto 100% per XD_SCALE (Scala_XD).

Tale valore può essere maggiore o nullo per applicazioni di
livello.

5. Se l’L_TYPE (Tipo_L) selezionato è Direct (Diretto), il blocco AI può
essere impostato in modalità automatica per riportare in servizio il
dispositivo.

6. Se l’L_TYPE (Tipo_L) selezionato è Indirect (Indiretto) o Indirect
Square Root (Indiretto a radice quadrata), impostare "OUT_SCALE"
(Scala_uscita) per cambiare le unità ingegneristiche.

a) Selezionare OUT_SCALE UNITS (Unità Scala_uscita) nel

menu.

b) Impostare il valore inferiore di OUT_SCALE (Scala_uscita).

Tale valore può essere maggiore o nullo per applicazioni di
livello.

c) Impostare il valore superiore di OUT_SCALE (Scala_uscita).

Tale valore può essere maggiore o nullo per applicazioni di
livello.

d) Se l’L_TYPE (Tipo_L) selezionato è Indirect (Indiretto), il

blocco AI può essere impostato in modalità automatica per
riportare in servizio il dispositivo.

7. Per modificare il damping, selezionare Change Damping (Modifica
damping).

8. Immettere il valore di damping in secondi.
L'intervallo di valori consentito è compreso fra 0,4 e 60 secondi.

9. Per configurare il display LCD (se installato).

10. Selezionare Local Display Setup (Impostazione display locale).

11. Selezionare la casella accanto a ciascun parametro da visualizzare
fino a un massimo di quattro parametri.
I parametri selezionati scorreranno in modalità continua sul display
LCD.

12. Per controllare la configurazione del trasmettitore, accedere alle
varie schermate tramite le sequenze di accesso dell'impostazione
manuale "AI Block Unit Setup" (Impostazione unità blocco AI),
"Change Damping" (Modifica damping) e "Set up LCD Display"
(Impostazione display LCD).

Guida rapida 19

Guida rapida Giugno 2020

13. Modificare i valori, se necessario.

14. Tornare alla schermata Overview (Panoramica).

15. Se è impostata la modalità "Not in Service" (Non in servizio), fare clic
su Change (Modifica) e quindi selezionare Return All to Service
(Riporta tutto in servizio).

Nota

In caso non sia necessaria la protezione da scrittura hardware o
software, il Passaggio 16 può essere saltato.

16. Impostare gli interruttori e la protezione da scrittura software.

a) Controllare gli interruttori (fare riferimento alla Figura 2-4).

Nota

L'interruttore della protezione da scrittura può essere lasciato
in posizione bloccata o sbloccata. L'interruttore di
abilitazione/disabilitazione della simulazione può essere
impostato in qualsiasi posizione durante il normale
funzionamento del dispositivo.

2.5.5 Abilitazione della protezione da scrittura software

Procedura

1. Accedere alla schermata Overview (Panoramica).
a) Selezionare Device Information (Dati dispositivo).

b) Selezionare la scheda Security and Simulation (Sicurezza e

simulazione).

2. Eseguire la procedura Write Lock Setup (Impostazione protezione da

scrittura) per abilitare la protezione da scrittura software.

20 Emerson.com/Rosemount

Giugno 2020 Guida rapida

2.5.6 Parametri di configurazione del blocco AI

Utilizzare l'esempio di pressione come guida.

Parametri Dati da immettere

Channel
(Canale)

L_Type (Ti­po_L)

XD_Scale
(Scala_XD)

Out_Scale
(Scala_Usci­ta)

(1) Selezionare solo le unità supportate dal dispositivo.

1 = Pressione, 2 = Temperatura sensore, 12 = Media SPM, 13 = Devia­zione standard SPM

Diretto, indiretto o radice quadrata

Scala e unità ingegneristiche

Pa bar torr a 0 °C ft H2O a 4 °C m H2O a 4 °C

kPa mbar kg/cm

mPa psf kg/cm

hPa atm in H2O a 4 °C mm H2O a 4 °C in Hg a 0 °C

°C psi in H2O a 60 °F mm H2O a 68 °C in Hg a 0 °C

°F g/cm22in H2O a 68 °F cm H2O a 4 °C

Scala e unità ingegneristiche

(1)

2

2

ft H2O a 60 °F mm Hg a 0 °C

ft H2O a 68 °F cm Hg a 0 °C

Tabella 2-1: Esempio di pressione

Parametri Dati da immettere

Channel (Canale) 1

L_Type (Tipo_L) Direct (Diretto)

XD_Scale (Scala_XD) Vedere l’elenco di unità ingegneristiche

supportate dal dispositivo

Out_Scale (Scala_Uscita) Impostare valori al di fuori del campo di

esercizio.

(1) Selezionare solo le unità supportate dal dispositivo.

(1)

.

2.5.7 Visualizzazione della pressione sul display LCD

Selezionare la casella di controllo Pressure (Pressione) nella schermata
Display Configuration (Configurazione display).

Guida rapida 21

Guida rapida Giugno 2020

2.6 Trim di zero del trasmettitore

Procedura per il trim di zero del trasmettitore, che è una regolazione a punto
singolo usata per compensare gli effetti della pressione di linea e della
posizione di montaggio.

Prerequisiti

Quando si esegue un trim di zero, controllare che la valvola di
compensazione sia aperta e che tutti i rami bagnati siano riempiti al livello
giusto.

Nota

I trasmettitori vengono spediti completamente calibrati su richiesta oppure
con l'impostazione predefinita di fondo scala (span = valore massimo del
campo di lavoro).

Il trasmettitore consentirà di effettuare il trim solo del 3-5% del limite
superiore dell'errore di zero.

Per errori di zero maggiori, compensare lo scostamento usando i parametri
XD_Scaling (Scala_XD), Out_Scaling (Scala_uscita) e Indirect L_Type (Tipo_L
indiretto) che sono parte del blocco AI Configurazione.

Procedura

Impostazione guidata

1. Accedere a Configure (Configura) → Guided Setup (Impostazione

guidata).

2. Selezionare Zero Trim (Trim di zero).

Verrà effettuato il trim di zero.

Impostazione manuale

3. Accedere a Overview (Panoramica) → Calibration (Taratura) →

Sensor Trim (Trim del sensore).

4. Selezionare Zero Trim (Trim di zero).

Verrà effettuato il trim di zero.

22 Emerson.com/Rosemount

Giugno 2020 Guida rapida

3 Certificazioni di prodotto

Rev. 1.6

3.1 Informazioni sulle direttive europee

Una copia della Dichiarazione di conformità UE è disponibile in fondo alla
Guida rapida. La revisione più recente della Dichiarazione di conformità UE è
disponibile sul sito Emerson.com/.

3.2 Certificazione per aree ordinarie

In conformità alle normative, il trasmettitore è stato esaminato e collaudato
per determinare se il design fosse conforme ai requisiti elettrici, meccanici e
di protezione contro gli incendi di base da un laboratorio di prova
riconosciuto a livello nazionale (NRTL) e accreditato dall'Agenzia
statunitense per la sicurezza e la salute sul lavoro (OSHA).

Altitudine Grado di inquinamento

Massimo 5.000 m 4 (custodia metallica)

2 (custodia in materiale non metallico)

3.3 Installazione dell'apparecchiatura in America del Nord

L'US National Electrical Code® (NEC) e il Canadian Electrical Code (CEC)
consentono l'utilizzo di dispositivi contrassegnati Division (Divisione) nelle
Zone e di dispositivi contrassegnati Zone (Zona) nelle Divisioni. Le marcature
devono essere adatte per la classificazione dell'area, il gas e la classe di
temperatura. Queste informazioni sono definite chiaramente nei rispettivi
codici.

3.4

Guida rapida 23

USA

I5 A sicurezza intrinseca, a prova di accensione

Certifica­zione:

Norme:

Marcatu­re:

1053834

FM Classe 3600 – 2011, FM Classe 3610 – 2010, FM Classe
3611 – 2004, FM Classe 3810 – 2005

IS Classe I, Divisione 1, Gruppi A, B, C, D se collegato in confor­mità al disegno Rosemount 03031-1024, Classe I, Zona 0, AEx
ia IIC T4; NI Classe 1, Divisione 2, Gruppo A, B, C, D T5; T4 (-20
°C ≤ Ta ≤ +70 °C) [HART]; T4(-20 °C ≤ Ta ≤ +60 °C) [fieldbus];
tipo 4x

Guida rapida Giugno 2020

3.5 Canada

I6 A sicurezza intrinseca

Certifica­zione:

Norme:

Marcatu­re:

3.6 Europa

I1 ATEX, a sicurezza intrinseca

Certificazio­ne:

Norme:

Marcature:

Tabella 3-1: Parametri di ingresso

Parametro HART Fieldbus/

Tensione U

Corrente I

Potenza P

Capacitanza Ci0,012 µF 0 µF

Induttanza L

1053834

ANSI/ISA 12.27.01-2003, norma CSA C22.2 n.142-M1987, nor­ma CSA C22.2. n.157-92, norma CSA C22.2 n. 213-M1987

a sicurezza intrinseca per aree di Classe I, Divisione 1, Gruppi A,
B, C, D se collegato in conformità al disegno Rosemount
03031-1024, codice di temperatura T4; adatto per Classe I, Zo­na 0; tipo 4X; sigillato in fabbrica; tenuta singola (fare riferi­mento al disegno 03031-1053)

BAS97ATEX1089X

EN 60079-0:2012 + A11:2013, EN 60079-11:2012
HART™: II 1 G Ex ia IIC T5/T4 Ga, T5(-20 °C ≤ Ta ≤ +40 °C),

T4(-20 °C ≤ Ta ≤ +70 °C) fieldbus: II 1 G Ex ia IIC Ga T4
(-20 °C ≤ Ta ≤ +60 °C)

®

30 V 30 V

i

200 mA 300 mA

i

0,9 W 1,3 W

i

0 mH 0 mH

i

PROFIBUS

Condizioni speciali per l'uso sicuro (X):

1. L'apparecchiatura non è in grado di superare il test d'isolamento di

500 V previsto dalla clausola 6.3.12 della norma EN 60079-11:2012.
Tale considerazione deve essere tenuta presente durante
l'installazione dell'apparecchiatura.

2. Anche se la custodia è in lega di alluminio con rivestimento di vernice

protettiva in poliuretano, è necessario prestare la massima

24 Emerson.com/Rosemount

Giugno 2020 Guida rapida

attenzione per evitare urti o abrasioni quando è utilizzata in
ambiente Zona 0.

3.7 Certificazioni internazionali

I7 IECEx, a sicurezza intrinseca

Certificazione:

Norme:

Marcature:

IECEx BAS 09.0076X
IEC 60079-0:2011, IEC 60079-11:2011
HART™: Ex ia IIC T5/T4 Ga, T5(-20 °C ≤ Ta ≤ +40 °C), T4(-20

°C ≤ Ta ≤ +70 °C)
PROFIBUS®: Ex ia IIC T4 (-20 °C ≤ Ta ≤ +60 °C)

Parametro PROFIBUS

Tensione U

Corrente I

Potenza P

Capacitanza Ci0 µF

Induttanza L

30 V

i

300 mA

i

1,3 W

i

0 mH

i

Condizioni speciali per l'uso sicuro (X):

1. L'apparecchiatura non è in grado di superare il test d'isolamento di
500 V previsto dalla clausola 6.3.12 della norma EN 60079-11:2012.
Tale considerazione deve essere tenuta presente durante
l'installazione dell'apparecchiatura.

2. Anche se la custodia è in lega di alluminio con rivestimento di vernice
protettiva in poliuretano, è necessario prestare la massima
attenzione per evitare urti o abrasioni quando è utilizzata in
ambiente Zona 0.

3.8

Brasile

I2 INMETRO, a sicurezza intrinseca

Certificazio-

UL-BR 13.0584X

ne:

Norme:

ABNT NBR IEC60079-0:2008 + Errata 1:2011, ABNT NBR
IEC60079-11:2009

Marcature:

HART™: Ex ia IIC T5/T4 Ga, T5(-20 °C ≤ Ta ≤ +40 °C), T4(-20
°C ≤ Ta ≤ +70 °C) fieldbus: Ex ia IIC T4 Ga (-20 °C ≤ Ta ≤ +60
°C)

Guida rapida 25

Guida rapida Giugno 2020

HART PROFIBUS

Tensione U

Corrente I

Potenza P

Capacitanza Ci0,012 µF 0 µF

Induttanza L

i

i

30 V 30 V

i

200 mA 300 mA

0,9 W 1,3 W

0 mH 0 mH

i

Condizioni speciali per l'uso sicuro (X):

1. Se l'apparecchiatura è dotata di un soppressore di sovratensione da
90 V opzionale, non è in grado di superare il test d'isolamento di 500
V richiesto dalla norma ABNT NBR IRC 60079-11. Tale considerazione
deve essere tenuta presente durante l'installazione
dell'apparecchiatura.

2. Anche se la custodia è in lega di alluminio con rivestimento di vernice
protettiva in poliuretano, è necessario prestare la massima
attenzione per evitare urti o abrasioni se l'apparecchiatura richiede
EPL Ga.

3.9 Altre certificazioni

®

3-A

Tutti i trasmettitori 3051HT Rosemount con le seguenti connessioni sono
certificati 3-A ed etichettati come:

T32: Tri-clamp da 1½ in.
T42: Tri-Clamp da 2 in.
Se viene scelta la connessione al processo B11, fare riferimento alla tabella

per l'ordinazione del Bollettino tecnico del separatore 1199 Rosemount
(00813-0100-4016) per la disponibilità delle certificazioni 3-A.

Il certificato di conformità 3-A è disponibile selezionando il codice opzione
QA.

®

EHEDG

Tutti i trasmettitori 3051HT Rosemount con le seguenti connessioni sono
certificati EHEDG ed etichettati come:

T32: Tri-clamp da 1½ in.
T42: Tri-Clamp da 2 in.
Se viene scelta la connessione al processo B11, fare riferimento alla tabella

per l'ordinazione del Bollettino tecnico del separatore 1199 Rosemount
(00813-0100-4016) per la disponibilità delle certificazioni EHEDG.

26 Emerson.com/Rosemount

Giugno 2020 Guida rapida

Il certificato di conformità EHEDG è disponibile selezionando il codice
opzione QE.

Verificare che la guarnizione selezionata per l'installazione sia approvata per i
requisiti sia dell'applicazione che della certificazione EHEDG.

ASME-BPE

Tutti i trasmettitori 3051HT Rosemount con opzione F2 e le seguenti
connessioni sono progettati in conformità alle norme ASME-BPE SF4

(1)

:
T32: Tri-clamp da 1½ in.
T42: Tri-Clamp da 2 in.
È disponibile anche un certificato di conformità ad ASME-BPE in forma di

autocertificazione (opzione QB).

(1)

In base alla clausola SD-2.4.4.2 (m), l'idoneità delle custodie in alluminio verniciato
deve essere determinata dall'utente finale.

Guida rapida 27

Guida rapida Giugno 2020

Figura 3-1: Dichiarazione di conformità 3051HT Rosemount

28 Emerson.com/Rosemount

Giugno 2020 Guida rapida

Figura 3-2: Dichiarazione di conformità 3051HT Rosemount

Guida rapida 29

Guida rapida Giugno 2020

Figura 3-3: Dichiarazione di conformità 3051HT Rosemount

30 Emerson.com/Rosemount

Giugno 2020 Guida rapida

RoHS Cina

Guida rapida 31

*00825-0202-4091*

00825-0202-4091, Rev. CA

Guida rapida

Giugno 2020

Per ulteriori informazioni:

©

2021 Emerson. Tutti i diritti riservati.

Termini e condizioni di vendita di
Emerson sono disponibili su richiesta. Il
logo Emerson è un marchio commerciale
e un marchio di servizio di Emerson
Electric Co. Rosemount è un marchio di
uno dei gruppi Emerson. Tutti gli altri
marchi appartengono ai rispettivi
proprietari.

www.emerson.com
