Rosemount Guida rapida: Rosemoutn 3095FT Trasmettitore di portata massica Manuals & Guides [it]

Guida di installazione rapida

00825-0102-4015, Rev AA
Agosto 2003

Trasmettitore di portata massica
Modello 3095FT Rosemount

Fase 1: montaggio del trasmettitore
Fase 2: rotazione della custodia
Fase 3: impostazione degli interruttori
Fase 4: collegamento e accensione
Fase 5: verifica della configurazione
Fase 6: taratura del trasmettitore
Certificazioni del prodotto

3095FT Rosemount

www.rosemount.com

Guida di installazione rapida

00825-0102-4015, Rev AA

3095FT Rosemount

© 2005 Rosemount Inc. Tutti i diritti riservati. Tutti i marchi sono di proprietà dei rispettivi proprietari. Rosemount e il
logotipo Rosemount sono marchi depositati della Rosemount Inc.

Rosemount Inc.

8200 Market Boulevard
Chanhassen, MN 55317 USA
Tel. (USA) [phone]
Tel. (Internazionale) [phone]
Fax [phone]

Emerson Process Management
Asia Pacific Private Limited

1 Pandan Crescent
Singapore 128461
Tel. [phone]
Fax [phone]

Emerson Process Management

Emerson Process Management srl
Via Pavia, 21
I-20053 Muggiò (MI)
Italia
Tel. [phone]
Fax [phone]
email [e-mail]
web www.emersonprocess.it

Beijing Rosemount Far East
Instrument Co., Limited

No. 6 North Street,
Hepingli, Dong Cheng District
Beijing 100013, Cina
Tel. (86) (10) 6428 2233
Fax (86) (10) 6422 8586

Emerson Process Management
GmbH & Co. OHG

Argelsrieder Feld 3
82234 Wessling
Germania
Tel. [phone]
Fax [phone]

Agosto 2003

AVVISO IMPORTANTE

La presente guida rapida illustra le fasi per l’installazione del trasmettitore di portata mas­sica Modello 3095FT Rosemount (manuale di riferimento numero 00809-0100-4015). La
guida non contiene istruzioni dettagliate relative a configurazione, diagnostica, manuten­zione, servizio o individuazione dei guasti. Per ulteriori informazioni consultare il manuale
di riferimento pertinente. I manuali sono inoltre disponibili in versione elettronica sul sito
www.rosemount.com.

AVVERTENZA

Le esplosioni possono causare infortuni gravi o mortali

L’installazione del presente trasmettitore in un’area esplosiva deve essere conforme alle
procedure, alle norme e agli standard locali, nazionali e internazionali.

• Prima di effettuare il collegamento di un comunicatore HART in atmosfera esplosiva,
controllare che gli strumenti nel circuito siano installati secondo le tipologie di cablag­gio a sicurezza intrinseca o in area non “incendive”.

• Nel caso di un’installazione a prova di esplosione/a prova di fiamma, non rimuovere i
coperchi del trasmettitore mentre l’unità è alimentata.

Le perdite di processo possono causare infortuni gravi o mortali

• Per evitare perdite di processo usare soltanto l’apposita guarnizione o-ring per l’adat­tatore della flangia corrispondente.

Le scosse elettriche possono causare infortuni gravi o mortali

• Evitare il contatto con conduttori e terminali. L’alta tensione presente nei conduttori
può causare scosse elettriche.

2

Guida di installazione rapida

00825-0102-4015, Rev AA
Agosto 2003

3095FT Rosemount

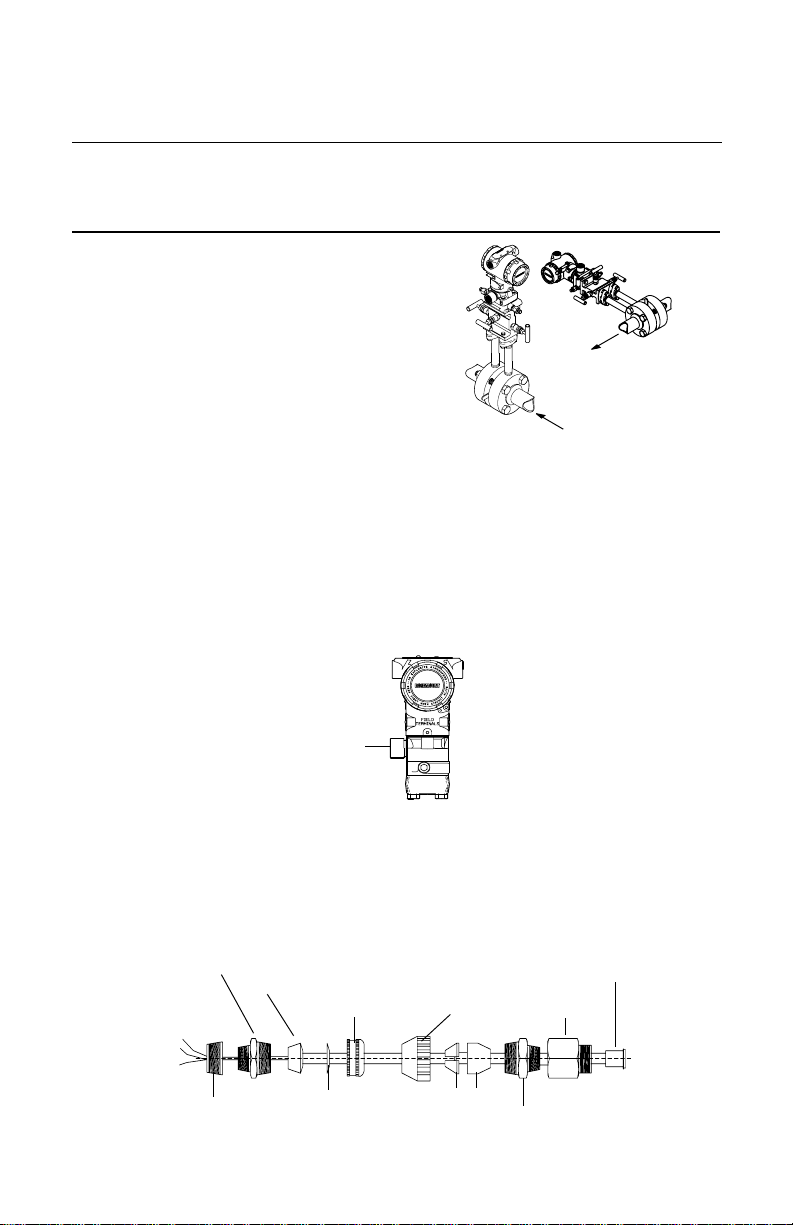

FASE 1: MONTAGGIO DEL TRASMETTITORE

Applicazioni di portata su gas

1. Installare i collegamenti sulla parte superiore
o sui lati della linea.

2. Montare il trasmettitore accanto o sopra
i collegamenti.

Flusso

Installazione del gruppo cavo RTD (opzionale)

Tutti i gruppi cavo RTD comportano l’uso del connettore per cavo RTD 3095.

1. Identificare il tipo di cavo che deve essere installato.

• Cavo RTD armato e schermato

• Cavo RTD schermato (da usarsi in un conduit)

• Cavo RTD a prova di fiamma certificato ATEX

2. Seguire le fasi successive per il tipo di cavo selezionato.

Figura 1. Connettore RTD 3095

Flusso

Connettore RTD

Installazione di un cavo RTD armato e schermato

1. Innestare completamente il connettore del cavo nero al connettore RTD 3095 (Figura 1).

2. Serrare l’adattatore del cavo finché le parti in metallo non fanno battuta (Figura 2).

3. Installare il raccordo a compressione (Figura 2).

4. Serrare il tappo sopra il raccordo a compressione con delle pinze (Figura 2).

Figura 2. Cavo RTD armato e schermato

Raccordo a compressione

Collegamento alla
termoresistenza RTD

Adattatore da

3

/4 a 1/2–14 NPT

Boccola conduttiva

Tappo della termore­sistenza RTD

Rondella

Tappo

Boccola

Connettore del cavo nero

Adattatore

del cavo

Raccordo a compressione

3

Guida di installazione rapida

00825-0102-4015, Rev AA

3095FT Rosemount

Agosto 2003

CONTINUAZIONE FASE 1...

Installazione di un cavo RTD schermato (da usarsi in un conduit)

1. Innestare completamente il connettore del cavo nero al connettore RTD 3095 (Figura 1).

2. Serrare l’adattatore del cavo finché le parti in metallo non fanno battuta (Figura 3).

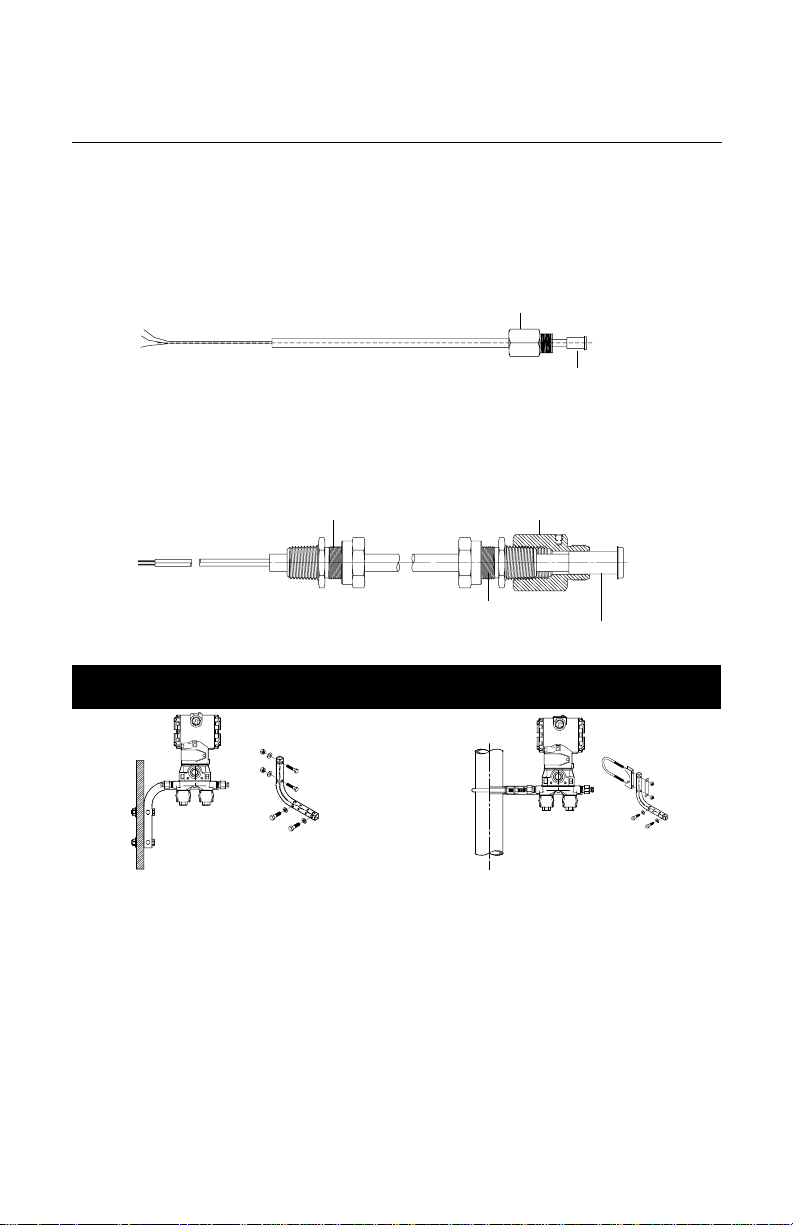

Figura 3. Cavo RTD schermato

Adattatore del cavo 1/2–14 NPT

Connettore del cavo nero

Installazione di un cavo RTD a prova di fiamma certificato ATEX

1. Innestare completamente il connettore del cavo nero al connettore RTD 3095 (Figura 1).

2. Serrare l’adattatore del cavo e il premistoppa del cavo finché le parti in metallo non fanno
battuta (Figura 4).

Figura 4. Cavo RTD a prova di fiamma certificato ATEX

Premistoppa del cavo RTD CM20

Adattatore del cavo

Montaggio su pannello

(1) La bulloneria del pannello è a carico del cliente.

(1)

Flangia Coplanar

4

Premistoppa del cavo

Connettore del cavo nero

Montaggio su palina

Guida di installazione rapida

00825-0102-4015, Rev AA
Agosto 2003

3095FT Rosemount

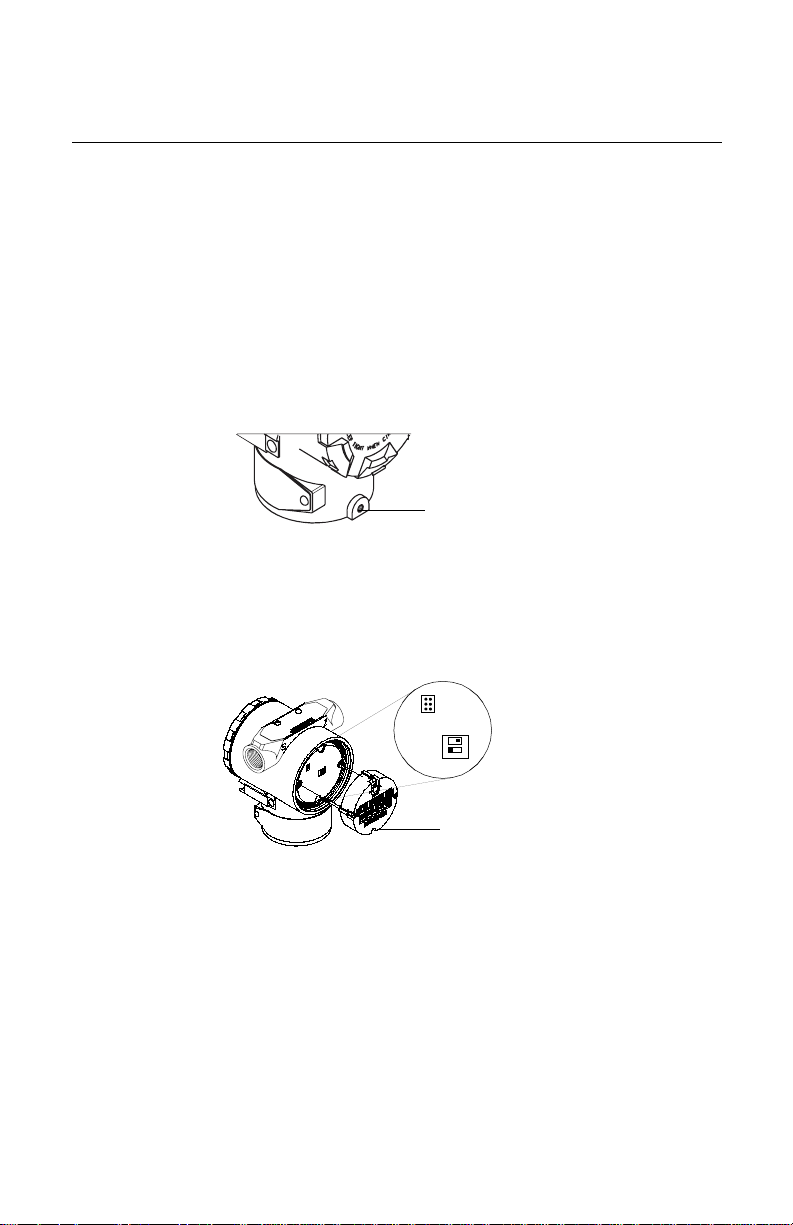

FASE 2: ROTAZIONE DELLA CUSTODIA

Per migliorare l’accesso al cablaggio o la visibilità dell’indicatore LCD opzionale:

1. Allentare la vite di rotazione della custodia.

2. Ruotare la custodia in senso orario fino a ottenere la posizione desiderata – fino a un
massimo di 180° rispetto alla posizione originale. Una rotazione eccessiva potrebbe
danneggiare il trasmettitore.

3. Una volta ottenuta la posizione desiderata, serrare la vite di rotazione della custodia.

4. Se non è possibile ottenere la posizione desiderata in quanto la custodia non può ruo­tare ulteriormente, ruotare la custodia in senso antiorario fino a ottenere la posizione
desiderata (fino a un massimo di 180° rispetto alla posizione originale).

5. Serrare la vite di rotazione della custodia.

Vite di rotazione della custodia
(9/64 in.)

FASE 3: IMPOSTAZIONE DEGLI INTERRUTTORI

Controllare la posizione dell’interruttore di protezione da scrittura (WP). La posizione prede­finita dell’interruttore WP è off (spento). Controllare la posizione dell’interruttore del tempo
reale (RTC). La posizione predefinita dell’interruttore RTC è on (acceso).

Figura 5. Pannello dell’elettronica del trasmettitore e visualizzatore LCD opzionale

Pannello dell’elettronica

ACCESO SPENTO
WP
RTC

Visualizzatore LCD opzionale

5

Guida di installazione rapida

00825-0102-4015, Rev AA

3095FT Rosemount

Agosto 2003

FASE 4: COLLEGAMENTO E ACCENSIONE

Collegare il trasmettitore in base alla procedura seguente:

1. Rimuovere il coperchio della custodia sul lato su cui è presente la scritta FIELD TERMI­NALS (Terminali).

2. Collegare il conduttore positivo al terminale “+” (PWR) e il conduttore negativo al
terminale “–”.

NOTA

Non collegare il cavo di segnale alimentato ai terminali per segnale digitale. Per ottenere
i migliori risultati si consiglia di usare un cavo bipolare twistato schermato. Usare un filo
AWG 24, o di dimensioni superiori, per distanze inferiori a 1500 m (5,000 ft).

3. Tappare e sigillare i collegamenti del conduit non utilizzati.

4. Se possibile, installare il cablaggio in un conduit di drenaggio. Disporre il conduit di dre­naggio in modo che il fondo si trovi più in basso rispetto ai collegamenti del conduit e alla
custodia del trasmettitore.

La Figura 6 illustra i collegamenti necessari per alimentare il Modello 3095 e attivare la
comunicazione con un computer.

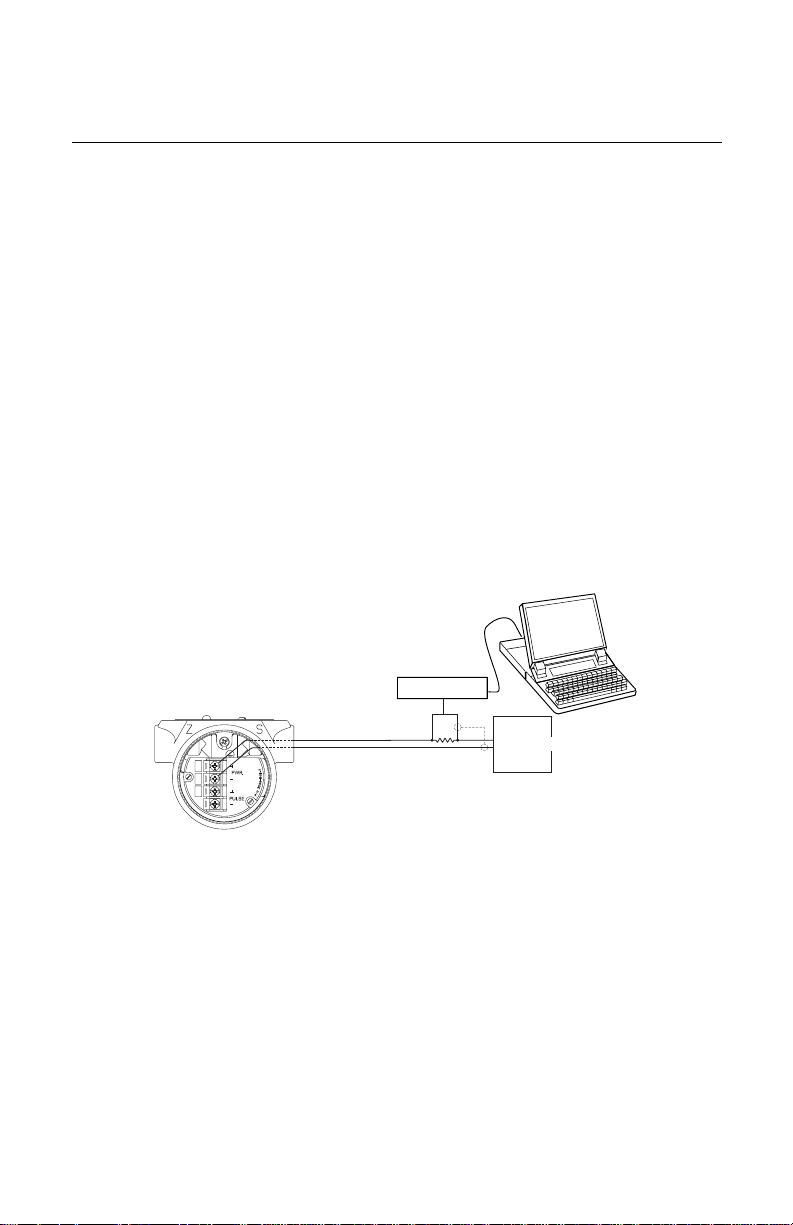

Figura 6. Schema elettrico del trasmettitore

Modem

RL ≥ 250 Ω

NOTA

L’installazione del terminale di protezione per sovratensioni fornisce una protezione efficace
solo se la cassa del Modello 3095 è messa a terra in maniera adeguata.

6

Alimentazione

Guida di installazione rapida

00825-0102-4015, Rev AA
Agosto 2003

3095FT Rosemount

CONTINUAZIONE FASE 4...

Alimentazione

L’alimentazione c.c. deve fornire una tensione che contenga un disturbo massimo inferiore
al 2%. Il carico resistivo totale è la somma della resistenza dei conduttori del segnale e della
resistenza di carico del regolatore, dell’indicatore e della strumentazione relativa presente
nel circuito. La resistenza di barriere per sicurezza intrinseca, se utilizzate, deve essere
inclusa.

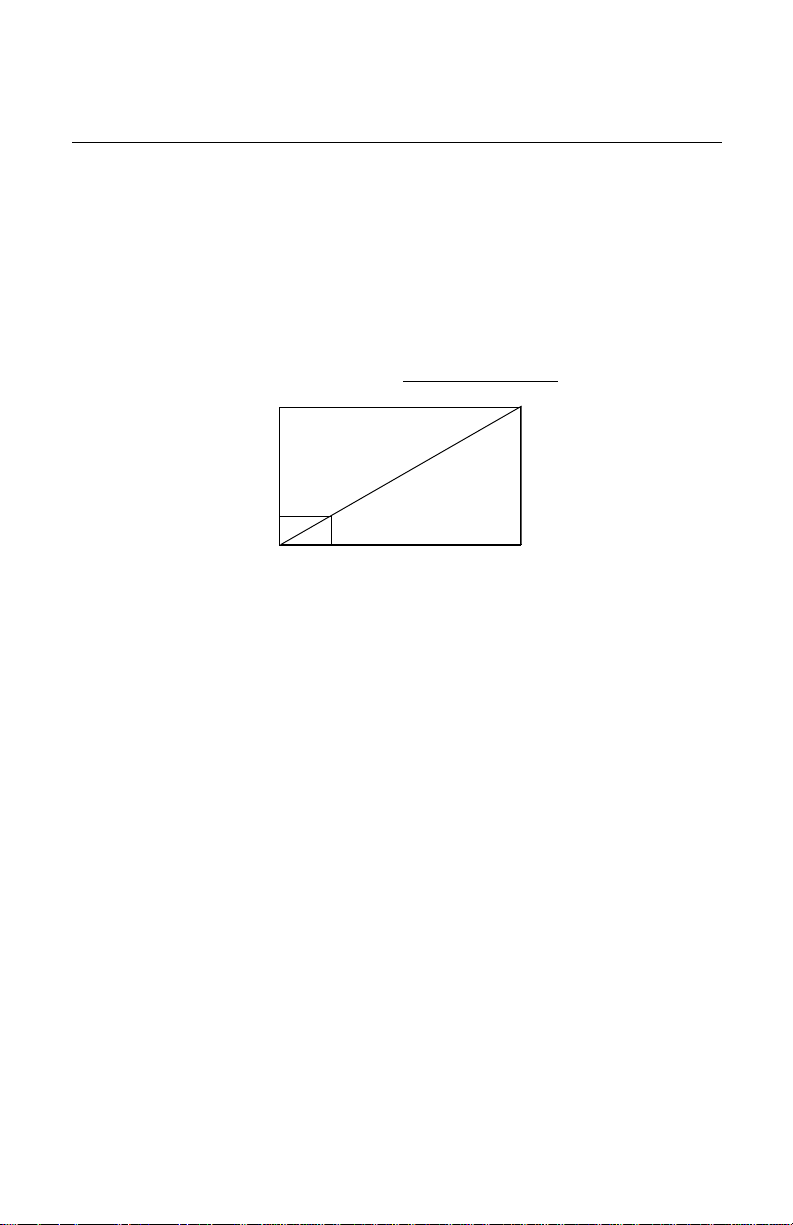

Figura 7. Limite di carico

Resistenza max. del circuito (ohm) £

1964

Carico (ohm)

250

0

7,5 11,0

Per la comunicazione si richiede una resistenza minima del circuito di 250 ohm.

Tensione di alimentazione – 7,5

Tensione di

alimentazione

Campo di

esercizio

0,014

35

7

Guida di installazione rapida

00825-0102-4015, Rev AA

3095FT Rosemount

Agosto 2003

FASE 5: VERIFICA DELLA CONFIGURAZIONE

Verifica delle unità di misura

1. Selezionare Maintenance (Manutenzione), Transmitter (Trasmettitore) e quindi Units
(Unità di misura) per visualizzare la schermata “Transmitter Default Units” (Unità di
misura predefinite del trasmettitore).

2. Verificare le unità di misura del trasmettitore per DP, SP e PT.

3. Scegliere OK per uscire.

Verifica dello smorzamento

1. Selezionare Maintenance (Manutenzione), Transmitter (Trasmettitore) e quindi Dam­ping (Smorzamento) per visualizzare la schermata “Set Transmitter Damping” (Imposta

lo smorzamento per il trasmettitore).

2. Verificare i valori di smorzamento per DP, SP e PT.

3. Scegliere OK per uscire.

Verifica dei valori preimpostati PV

1. Selezionare Maintenance (Manutenzione), T ransmitter (Trasmettitore) e quindi Default
Values (Valori predefiniti).

2. Verificare i valori predefiniti.

3. Scegliere OK per uscire.

Verificare i parametri della portata e i valori delle proprietà del gas

1. Selezionare Flow (Portata) e Flow Parameters (Parametri della portata) per visualiz­zare la schermata “Flow Parameters” (Parametri della portata).

2. Verificare i valori visualizzati sulla schermata “Flow Parameter s” (Parametri della port at a).

3. Scegliere OK per uscire.

4. Selezionare Flow (Portata) e Gas Properties (Proprietà del gas) per visualizzare la
schermata “Gas Properties” (Proprietà del gas).

5. Verificare i valori visualizzati sulla schermata “Gas Properties” (Proprietà del gas).

6. Scegliere OK per uscire.

Verifica della configurazione dell’analisi di prova

1. Selezionare Flow (Portata), Audit Trail (Analisi di prova) per visualizzare i menu a
discesa “Audit Parameters” (Parametri di analisi) e “Logged Variables” (Variabili
registrate).

2. Verificare i valori visualizzati su entrambe le schermate “Audit Parameters” (Parametri di
analisi) e “Logged Variables” (Variabili registrate).

3. Scegliere OK per uscire.

8

Guida di installazione rapida

00825-0102-4015, Rev AA
Agosto 2003

3095FT Rosemount

FASE 6: TARATURA DEL TRASMETTITORE

NOTA

I trasmettitori sono inviati dalla Emerson Process Management, Rosemount Division, tarati
su richiesta o secondo le impostazioni di fabbrica a fondo scala.

Taratura di zero

Una taratura di zero è una regolazione a punto singolo usata per compensare gli effetti della
posizione di montaggio. Quando si esegue una taratura di zero, controllare che la valvola
equilibratrice sia aperta e che tutti i rami bagnati siano riempiti al livello corretto.

Se lo scostamento di zero è inferiore al 3% dello zero reale, seguire le istruzioni più oltre
specificate.

NOTA

Per il sensore di pressione assoluta (AP): se è aperto all’atmosfera, la lettura deve riflettere
la pressione atmosferica (circa 0,8–1,0 bar, 12–15 psi), non essere uguale a zero. Usare un
barometro che sia tre volte più preciso del sensore AP del Modello 3095 Rosemount.

Taratura dello scostamento DP (zero)

1. Fare clic su Maintenance (Manutenzione), Transmitter (Trasmettitore) e Verify/
Calibrate (Verifica/Taratura) sulla barra delle applicazioni.

2. Selezionare DP e fare clic su Calibrate (Taratura).

3. Selezionare Offset (Zero) Only (Solo scostamento di zero) e fare clic su OK.

4. Fare riferimento alle istruzioni visualizzate e attendere che il valore misurato si stabi­lizzi. Fare clic su OK per terminare.

Taratura dello scostamento SP (zero)

1. Fare clic su Maintenance (Manutenzione), Transmitter (Trasmettitore) e Verify/
Calibrate (Verifica/Taratura) sulla barra delle applicazioni.

2. Selezionare SP e fare clic su Calibrate (Taratura).

3. Selezionare Offset (Zero) Only (Solo scostamento di zero) e fare clic su OK.

4. Fare riferimento alle istruzioni visualizzate e attendere che il valore misurato si stabi­lizzi. Fare clic su OK per terminare.

9

Guida di installazione rapida

00825-0102-4015, Rev AA

3095FT Rosemount

Agosto 2003

CERTIFICAZIONI DEL PRODOTTO

Sedi di produzione approvate

Rosemount Inc. – Chanhassen, Minnesota USA
Emerson Process Management GmbH & Co. OHG – Wessling, Germania
Emerson Process Management Asia Pacific Private Limited – Singapore
Beijing Rosemount Far East Instrument Co., Limited – Beijing, Cina

Informazioni sulle direttive europee

Le dichiarazioni di conformità CE per tutte le direttive europee applicabili per il presente pro­dotto sono disponibili sul sito www.rosemount.com. Per ottenere una copia della dichiara­zione di conformità, rivolgersi all’ufficio vendite locale.

Direttiva ATEX (94/9/CE)

Emerson Process Management è conforme alla Direttiva ATEX.

Direttiva PED (CE 97/23)

Trasmettitori di portata Modello 3095F_2/3,4/D

— Certificato di valutazione QS – N. CE PED-H-20

Valutazione di conformità modulo H

Tutti gli altri trasmettitori/regolatori di livello Modello 3095_

— Valutazione in accordo a SEP

Accessori del trasmettitore: flangia di processo – manifold

— Valutazione in accordo a SEP

Elementi primari, misuratore di portata

— Fare riferimento alla guida di installazione rapida dell’elemento primario pertinente

Compatibilità elettromagnetica (EMC) (89/336/CEE)

Trasmettitori di portata Modello 3095FT

— EN 50081-1: 1992; EN 50082-2:1995;

EN 61326:1997 / A1:1998 – Industriale

Certificazione FM per aree sicure

Il trasmettitore è stato esaminato e collaudato per determinare se il suo design è conforme
ai requisiti elettrici, meccanici e di protezione contro gli incendi secondo gli standard FM,
laboratorio di prova riconosciuto a livello nazionale (NRTL) e accreditato dall’ente per la
sicurezza e la salute sul lavoro statunitense (OSHA).

Certificazioni per aree pericolose

Certificazioni per l’America del Nord

Certificazioni FM (Factory Mutual)

A A prova di esplosione per aree di Classe I, Divisione 1, Gruppi B, C e D. A prova

accensione per polveri per aree pericolose di Classe II, Divisione 1, Gruppi E, F e G.
Adeguato ad aree pericolose interne ed esterne Classe III, Divisione 1 (NEMA 4X).
Sigillato in fabbrica. Consente di effettuare collegamenti a termoresistenze RTD a
prova di accensione per aree di Classe I, Divisione 2, Gruppi A, B, C e D. Effettuare
l’installazione secondo lo schema Rosemount 03095-1025.

10

Guida di installazione rapida

00825-0102-4015, Rev AA
Agosto 2003

B Combinazione del codice di certificazione A e delle seguenti: sicurezza intrinseca per

uso nelle aree di Classe I, Divisione 1, Gruppi A, B, C e D; Classe II, Divisione 1,
Gruppi E, F e G; a prova di accensione per aree di Classe I, Divisione 2, Gruppi A, B,
C e D. Codice di temperatura T4. NEMA 4X. Sigillato in fabbrica. Installazione secondo
lo schema Rosemount 03095-1020.

Certificazioni Canadian Standards Association (CSA)

C A prova di esplosione per aree di Classe I, Divisione 1, Gruppi B, C e D. A prova

accensione per polveri per aree pericolose di Classe II, Divisione 1, Gruppi E, F e G.
Adeguato ad aree pericolose interne ed esterne di Classe III, Divisione 1, custodia
CSA tipo 4X. Sigillato in fabbrica. Consente di effettuare collegamenti a termoresi­stenze RTD a prova di accensione per aree di Classe I, Divisione 2, Gruppi A, B, C e
D. Approvato per aree di Classe I, Divisione 2, Gruppi A, B, C e D. Effettuare l’installa­zione secondo lo schema 03095-1024 Rosemount.

D Combinazione del codice di certificazione A e delle seguenti: Sicurezza intrinseca per

aree di Classe I, Divisione 1, Gruppi A, B, C e D se installato secondo lo schema
Rosemount 03095-1021. Codice di temperatura T3C.

Certificazioni per l’Europa

H Certificazione ATEX a prova di fiamma

Numero certificato: KEMA02ATEX2320X II 1/2 G
EEx d IIC T5 (–50 °C ≤ T

T6 (–50 °C ≤ T

1180

amb
amb

≤ 80 °C)
≤ 65 °C)

M Certificazione ATEX a prova di polvere

Numero certificato: KEMA02ATEX2321X II 1 D
T 90 °C (–40 °C ≤ T

amb

≤ 80 °C)
V = 55 V c.c. max.
I = 23 mA c.c. max
IP66

1180

3095FT Rosemount

11

3095FT Rosemount

Guida di installazione rapida

00825-0102-4015, Rev AA

Agosto 2003

12
