1.0 Introduzione

La serie 628 Rosemount di moduli sensore è compatibile con il monitor di gas wireless 928 Rosemount. Il modulo sensore si inserisce nella custodia del trasmettitore del monitor di gas wireless 928 Rosemount senza l’uso di attrezzi. Le connessioni elettriche vengono effettuate una volta che il modulo sensore è completamente in sede all’interno della custodia del modulo sensore del trasmettitore 928 Rosemount.
Nota
I moduli sensore di gas serie 628 Rosemount vanno usati esclusivamente con il trasmettitore 928 Rosemount.
Deve essere installato il filtro di protezione di ingresso (IP).
Non azionare il monitor di gas wireless 928 Rosemount senza avere installato il filtro IP appropriato nel modulo sensore di gas serie 628 Rosemount. Senza il filtro IP, il sensore all’interno del modulo sensore di gas serie 628 Rosemount può danneggiarsi.
Quando si installa il filtro IP, controllare che la guarnizione del filtro IP sia in posizione, correttamente allineata e che non blocchi il materiale filtrante bianco. Fare riferimento alla Figura 1 a pagina 4.
Evitare di toccare il materiale filtrante quando si maneggia il filtro IP.
Controllare che i tre piedi del filtro IP siano completamente agganciati spingendoli in alto.
Evitare l’ingresso di acqua nel filtro IP.
Non pulire il filtro IP.
Non sciacquare o spruzzare con acqua il filtro IP.Non immergere in acqua il filtro IP.
3
Figura 1. Filtro IP
A. Custodia del filtro IP B. Guarnizione del filtro IP C. Materiale filtrante

2.0 Installazione del modulo sensore

Settembre 2018
Il modulo sensore è tenuto in posizione da una tenuta ermetica e connessioni a scatto. Il modulo sensore di gas serie 628 Rosemount è collegato al trasmettitore 928 Rosemount da due linguette di aggancio che si inseriscono nella parte inferiore della custodia, come mostrato nella figura seguente. La tenuta tra la custodia del trasmettitore e il gruppo del modulo sensore è progettata per creare una tenuta ermetica tra i due gruppi se installata correttamente.
1. Togliere il modulo sensore di gas 628 Rosemount dalla confezione.
2. Se si sta installando per la prima volta un modulo sensore di gas 628 Rosemount nel trasmettitore 928 Rosemount, rimuovere il tappo di plastica di protezione dalla custodia del modulo sensore sul fondo del trasmettitore 928 Rosemount.
3. Il modulo sensore di gas 628 Rosemount è dotato di una linguetta che impedisce di montare il modulo nella custodia del trasmettitore se non correttamente allineato. Controllare che la linguetta sia allineata girandola in posizione prima di installare il modulo sensore di gas 628 Rosemount nel trasmettitore 928 Rosemount.
4
Settembre 2018
4. Inserire il gruppo del modulo sensore spingendolo in alto nella custodia del

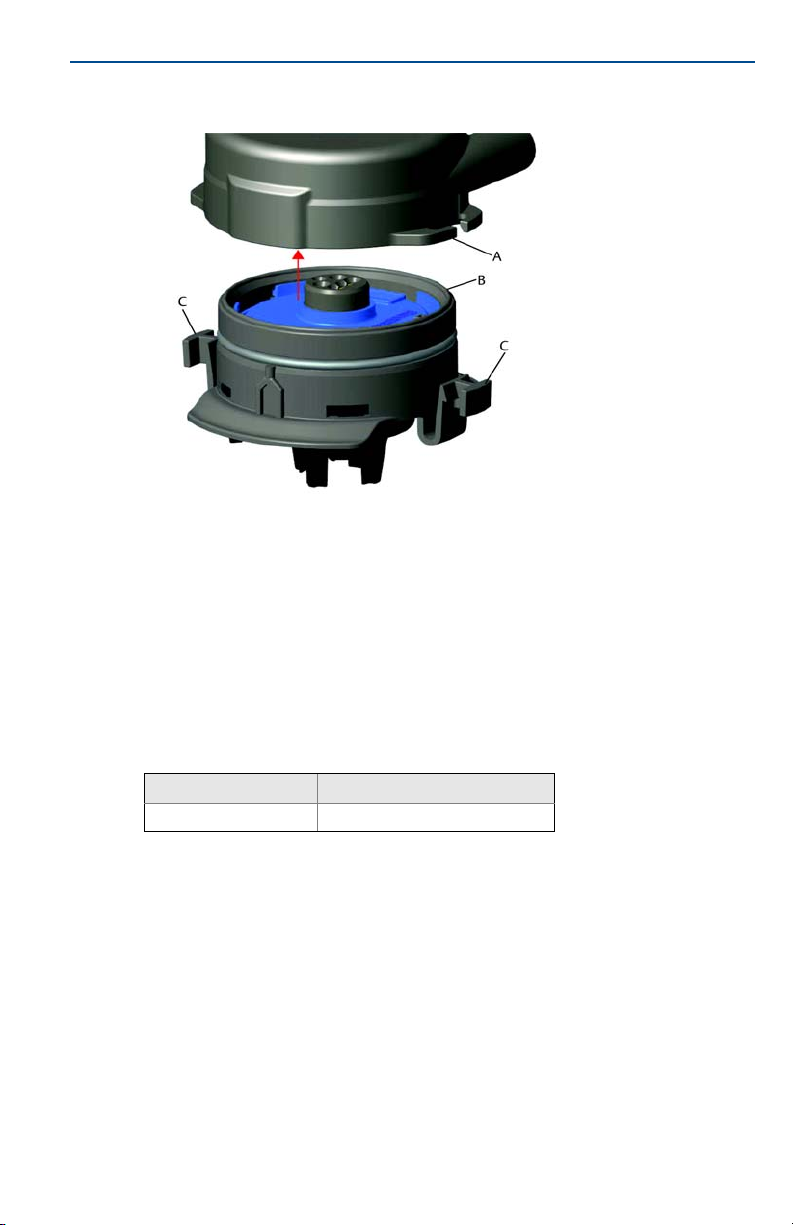

A. Custodia del trasmettitore 928 Rosemount B. Modulo sensore di gas 628 Rosemount C. Linguette di aggancio
5. Per garantire che sia ben agganciato e a tenuta, spingere in alto il modulo
6. Prima di continuare, lasciar riscaldare il monitor di gas wireless
Guida rapida
trasmettitore 928 Rosemount finché non è completamente assestato.
sensore di gas 628 Rosemount finché le due linguette di aggancio non sono completamente innestate. Una volta in posizione, spingere in alto il fondo delle linguette.
928 Rosemount. Per i tempi massimi di riscaldamento a seconda del tipo di gas, consultare la tabella seguente. Durante il periodo di riscaldamento, valori visualizzati, allarmi e concentrazioni di gas non sono vere misure e nessuno dei valori viene trasmesso.
Tipo di gas Periodo di riscaldamento massimo
Solfuro di idrogeno (H2S) Un minuto
Per rimuovere il modulo sensore di gas 628 Rosemount, comprimere le due linguette di aggancio fino a rilasciare il modulo dalla custodia del trasmettitore 928 Rosemount.

3.0 Configurazione al banco

Per eseguire la configurazione, il modulo sensore di gas 628 Rosemount deve essere installato in un trasmettitore 928 Rosemount funzionante. Il monitor di gas wireless 928 Rosemount riceve le comunicazioni HART Communicator portatile o da un AMS Wireless Configurator. Rimuovere il coperchio posteriore della custodia per esporre la morsettiera e i terminali di comunicazione HART, quindi collegare il modulo di alimentazione per alimentare il dispositivo per la configurazione.
®
da un Field
5
Settembre 2018

3.1 Configurazione al banco con un Field Communicator

Per la comunicazione HART è richiesta una descrizione dispositivo (DD) del trasmettitore 928 Rosemount. Per collegarsi al monitor di gas wireless 928 Rosemount con un Field Communicator, vedere “Impostazione guidata” a
pagina 7. Per ottenere la DD più aggiornata, andare al sito Emerson.com/Device Install Kits e selezionare la pagina Emerson relativa al proprio dispositivo
portatile.
1. Dalla schermata iniziale Home, selezionare Configure (Configura).
2. Eseguire una delle due procedure seguenti:
Nella schermata Configure (Configura), selezionare Guided Setup
(Impostazione guidata) per verificare o modificare le impostazioni di configurazione. Fare riferimento a “Impostazione guidata” a pagina 7. Per ciascuna attività di configurazione, fare riferimento alle sottosezioni del Field Communicator.
Nella schermata Configure (Configura), selezionare Manual Setup
(Impostazione manuale) per verificare o modificare tutte le impostazioni di configurazione, incluse quelle avanzate opzionali. Fare riferimento alla sezione “Impostazione manuale” nel Manuale di riferimento di gas wireless 928 Rosemount. Per ciascuna attività di configurazione, fare riferimento alle sottosezioni del Field Communicator.
3. Al termine, selezionare Send (Invia) per implementare le modifiche alla configurazione.
4. Una volta completata la configurazione, rimuovere i conduttori di comunicazione HART dai terminali COMM della morsettiera e rimettere a posto il coperchio posteriore della custodia.
del monitor

3.2 Configurazione al banco con un AMS Wireless Configurator

AMS Wireless Configurator è in grado di collegarsi direttamente ai dispositivi utilizzando un modem HART o un gateway wireless.
1. Nella finestra AMS Device Manager, selezionare il modem HART.
2. Nella finestra del dispositivo, fare doppio clic sull’icona del dispositivo.
6
Settembre 2018
3. Selezionare Configure (Configura).
4. Nella finestra Configure (Configura), eseguire una delle due procedure
5. Al termine, selezionare Send (Invia) per implementare le modifiche alla
Guida rapida
seguenti:
Selezionare Guided Setup (Impostazione guidata) per verificare
o modificare le impostazioni di configurazione. Fare riferimento alla “Impostazione guidata” a pagina 7. Per ciascuna attività di configurazione, fare riferimento alle sottosezioni dell’AMS Wireless Configurator.
Selezionare Manual Setup (Impostazione manuale) per verificare
o modificare tutte le impostazioni di configurazione, incluse quelle avanzate opzionali. Fare riferimento alla sezione “Impostazione manuale” nel Manuale di riferimento
del monitor di gas wireless 928 Rosemount. Per ciascuna attività di configurazione, fare riferimento alle sottosezioni dell’AMS Wireless Configurator.
configurazione.

4.0 Impostazione guidata

L’impostazione guidata contiene le impostazioni di configurazione di base. I menu dell’impostazione guidata sono utili durante la configurazione iniziale.
Nota
Le procedure di configurazione dell’impostazione guidata del Field Communicator in questa guida rapida sono state realizzate con il comunicatore dispositivo AMS Trex Emerson. I menu sono identici a quelli di altri Field Communicator, ma sono selezionati tramite touch screen invece di tasti di scelta rapida. Per ulteriori informazioni, consultare il manuale del proprio comunicatore portatile.
1. Collegare i conduttori di comunicazione HART ai terminali HART sul comunicatore portatile.
7
AVVERTENZA
2. Collegare i conduttori di comunicazione HART ai terminali COMM sulla morsettiera del trasmettitore 928 Rosemount.

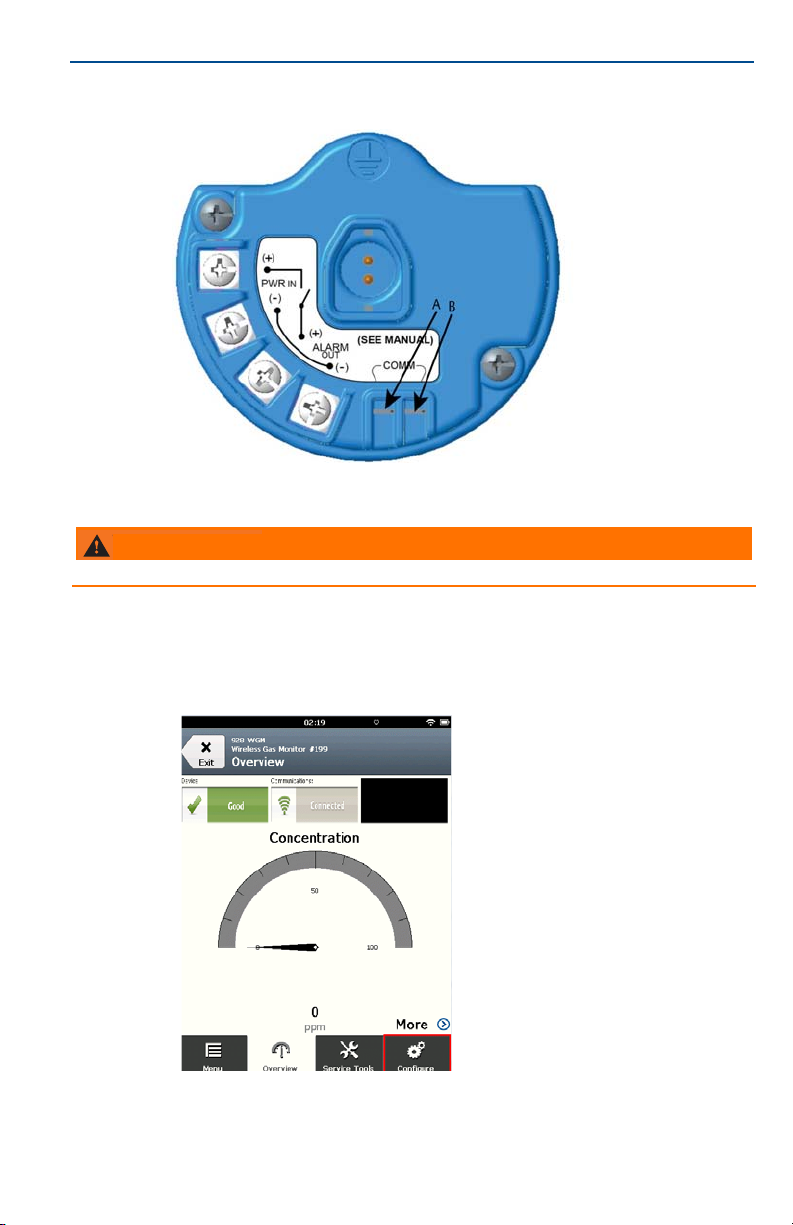

A. Terminale +Comm B. Terminale -Comm
Non collegare i terminali COMM in atmosfera esplosiva.
3. Avviare il comunicatore portatile. Se necessario, aprire HART Field Communicator sul dispositivo portatile per stabilire la comunicazione. Per ulteriori informazioni, consultare il manuale del proprio comunicatore portatile.
4. Nella schermata Overview (Panoramica), selezionare Configure (Configura).
Settembre 2018
8
Settembre 2018
5. Dalla schermata Configure (Configura), selezionare Guided Setup (Impostazione guidata).
6. Eseguire tutte le attività di configurazione nelle seguenti sottosezioni.

4.1 Impostazione di base

Impostazione di base con un Field Communicator

1. Dalla schermata Guided Setup (Impostazione guidata), selezionare Basic Setup (Impostazione di base).
Guida rapida
9
2. Nella schermata Device Information (Informazioni dispositivo), selezionare
Settembre 2018
una delle voci elencate di seguito e configurarle come desiderato. In caso contrario, procedere alla fase 3.

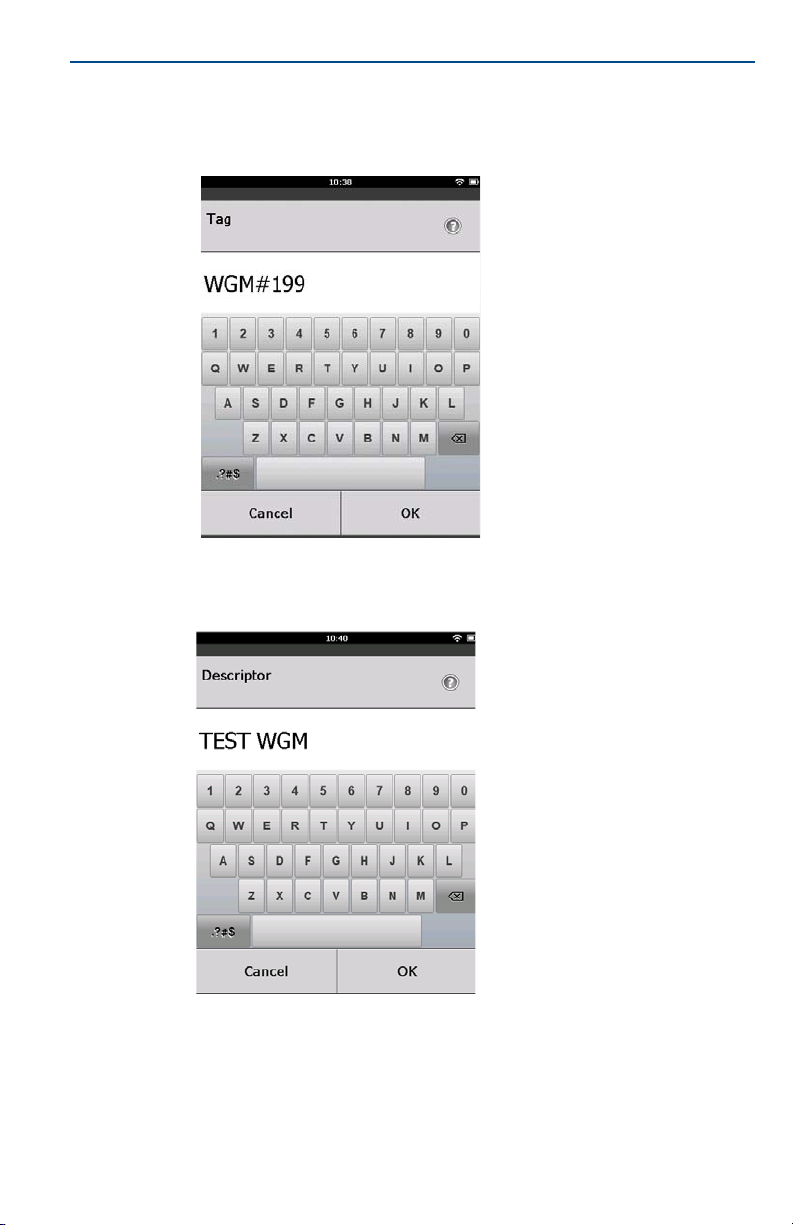

Long Tag (Tag esteso): inserire un identificatore per il dispositivo di
lunghezza massima pari a 32 caratteri tramite il tastierino virtuale. Il tag esteso per impostazione predefinita è vuoto e se non viene compilato non è visualizzato.
10
Settembre 2018
Guida rapida
Ta g: inserire un identificatore per il dispositivo di lunghezza massima pari
a otto caratteri alfabetici maiuscoli e numerici tramite il tastierino virtuale. Il tag per impostazione predefinita è vuoto e se non viene compilato non è visualizzato.
Descriptor (Descrittore): inserire una descrizione del dispositivo di
lunghezza massima pari a 16 caratteri alfanumerici, inclusi caratteri speciali. Il descrittore per impostazione predefinita è vuoto e se non viene compilato non è visualizzato.
11
