1 Informazioni sulla guida

Questa guida fornisce le linee guida di base per il Misuratore di portata Vortex
serie 8800D Rosemount™. Non contiene istruzioni dettagliate relative a
configurazione, diagnostica, manutenzione, assistenza, risoluzione dei
problemi e installazioni a prova di esplosione, a prova di fiamma o a sicurezza
intrinseca. Per informazioni più dettagliate, consultare il manuale di
riferimento del modello I manuali e la presente guida sono inoltre disponibili
in formato elettronico sul sito Web EmersonProcess.com/Rosemount.

AVVERTIMENTO

Le esplosioni possono causare infortuni gravi o mortali.
L’installazione di questo trasmettitore in un’area esplosiva deve essere
conforme alle procedure, ai codici e agli standard locali, nazionali e
internazionali. Per informazioni relative alle limitazioni associate
all'installazione in sicurezza, consultare la sezione dedicata alle certificazioni
nel manuale di riferimento.

• Prima di effettuare il collegamento di un comunicatore portatile in

atmosfera esplosiva, controllare che gli strumenti nel circuito siano
installati secondo le tipologie di cablaggio a sicurezza intrinseca o in area a
prova di accensione.

• Controllare che l’atmosfera di esercizio del misuratore di portata sia

conforme alle certificazioni del prodotto appropriate.

• Nel caso di un’installazione a prova di esplosione/a prova di fiamma, non

rimuovere i coperchi del misuratore di portata mentre l’unità è
alimentata. Le scosse elettriche possono causare infortuni gravi o mortali

AVVERTIMENTO

Le scosse elettriche possono causare infortuni gravi o mortali

• Evitare il contatto con conduttori e terminali. L’alta tensione che può

essere presente nei conduttori può causare scosse elettriche.

1.1

2 Misuratore di portata Vortex serie 8800D Rosemount

Politica dei resi

In caso di restituzione delle apparecchiature, è necessario seguire le
procedure Emerson. Queste procedure assicurano la conformità legale con gli
enti per il trasporto statali e aiutano a fornire un ambiente di lavoro sicuro per
i dipendenti Emerson. La mancata osservanza delle procedure Emerson
comporterà il rifiuto della consegna delle apparecchiature rese.

™

Ottobre 2018 Guida rapida

1.2 Servizio assistenza clienti Emerson Flow

E-mail:

• Globale: [e-mail]

• Asia Pacifico: [e-mail]

Telefono:

America del Nord e America
del Sud

Stati Uniti 800 522 6277 Regno Unito 0870 240

Canada +1 303 527

5200

Messico +41 (0) 41

7686 111

Argentina [phone]

7000

Brasile [phone]

8000

Venezuela [phone]

3446

Europa e Medio Oriente Asia Pacifico

1978

Paesi Bassi +31 (0) 704

Francia 0800 917 901 India 800 440 1468

Germania 0800 182

Italia 8008 77334 Cina [phone]

Europa
centrale e
orientale

Russia/CSI +7 495 981

Egitto +0800 000

Oman 800 70101 Tailandia +001 800 441

Qatar +431 0044 Malesia 800 814 008

Kuwait [phone]

Sud Africa [phone]

Arabia
Saudita

EAU +800 0444

136 666

5347

+41 (0) 41
7686 111

9811

0015

800 844 9564

0684

Australia 800 158 727

Nuova
Zelanda

Pakistan 888 550 2682

Giappone +81 3 5769

Corea del Sud +82 2 3438

Singapore +65 6 777

+099 128 804

9000

6803

4600

8211

6426

Guida rapida 3

Guida rapida Ottobre 2018

2 Installazione

2.1 Montaggio del misuratore di portata

Installare la tubazione di processo in modo che il corpo del misuratore
rimanga pieno, senza aria intrappolata. L'orientamento dell'installazione non
compromette in alcun modo la precisione del misuratore di portata Vortex.
Tuttavia, di seguito sono descritte le linee guida per determinati tipi di
installazione.

2.1.1 Montaggio verticale

Se il misuratore di portata Vortex viene montato con un orientamento
verticale:

• Eseguire l'installazione con il flusso rivolto verso l'alto o verso il basso per

gas o vapore.

• Eseguire l'installazione con il flusso rivolto verso l'alto per i liquidi.

Figura 2-1: Installazione verticale

BA

A. Flusso di gas
B. Flusso di liquido o gas

4 Misuratore di portata Vortex serie 8800D Rosemount

™

Ottobre 2018 Guida rapida

2.1.2 Montaggio orizzontale

Figura 2-2: Installazione orizzontale

A

A. Installazione consigliata: corpo del misuratore installato con l'elettronica a

lato del tubo

B. Installazione accettabile: corpo del misuratore installato con l'elettronica

sopra il tubo

Per vapore e fluidi a basso residuo secco, si consiglia di installare il misuratore
di portata con l’elettronica a lato del tubo. In questo modo i potenziali errori di
misura saranno ridotti al minimo, poiché la condensa o i residui fluiscono
sotto la shedder bar, senza interferire con quest'ultima.

2.1.3 Montaggio ad alta temperatura

La temperatura massima per l’elettronica integrale dipende dalla temperatura
ambiente del luogo in cui il misuratore di portata viene installato. L'elettronica
non deve superare 85 °C (185 °F).

La Figura 2-3 indica le combinazioni di temperatura ambiente e temperatura
di processo necessarie per mantenere la temperatura della custodia a valori
inferiori a 85 °C (185 °F).

B

Guida rapida 5

B

A

C

93

82

71

60

49

38

27

16

0

93

149

204

260

316

371

427

482

538

38

Guida rapida Ottobre 2018

Figura 2-3: Limiti della temperatura ambiente/di processo

A. Temperatura ambiente °C (°F)
B. Temperatura di processo °C (°F)
C. Limite di temperatura della custodia 85 °C (185 °F).

Nota

I limiti indicati fanno riferimento a tubo in posizione orizzontale e misuratore
in posizione verticale, entrambi isolati con 77 mm (3 in.) di fibra di ceramica.

I seguenti orientamenti sono consigliati per applicazioni con elevate
temperature di processo.

• Eseguire l’installazione con la testa dell’elettronica posizionata

lateralmente o al di sotto del tubo di processo.

• Potrebbe essere necessario installare materiale isolante attorno al tubo

per mantenere la temperatura ambiente inferiore a 85 °C (185 °F).

Nota

Isolare solo il corpo del misuratore e il tubo. Non isolare la staffa di supporto
del tubo o il trasmettitore, in modo da permettere la dissipazione del calore.

2.1.4 Installazioni su vapore

Evitare l’installazione illustrata nella Figura 2-4. Tali condizioni possono
determinare colpi di ariete all’accensione, causati da condensa intrappolata.

6 Misuratore di portata Vortex serie 8800D Rosemount

™

Ottobre 2018 Guida rapida

Figura 2-4: Installazione impropria

2.1.5 Requisiti a monte/a valle

Il misuratore di portata può essere installato con un minimo di dieci diametri
di tubo diritto (D) a monte e cinque diametri di tubo diritto (D) a valle
seguendo le correzioni del fattore K descritte nel bollettino tecnico sugli
effetti dell’installazione del modello 8800 (00816-0100-3250). Se sono
presenti 35 diametri di tubo diritto a monte (35D) e 10 diametri di tubo diritto
a valle (10D) non è necessaria alcuna correzione del fattore K.

2.1.6 Trasmettitori di temperatura/pressione esterni

Quando insieme al misuratore di portata vengono utilizzati trasmettitori di
pressione e temperatura per portate massiche compensate, installare i
trasmettitori a valle del misuratore di portata come illustrato nella Figura 2-5.

Guida rapida 7

Guida rapida Ottobre 2018

Figura 2-5: Tubazioni a monte/a valle

C

A

B

D

A. Trasmettitore di pressione
B. Quattro diametri di tubo dritto a valle
C. Trasmettitore di temperatura

D. Sei diametri di tubo dritto a valle

2.1.7 Installazione tipo wafer

Figura 2-6: Installazione tipo wafer

B

B

A

D

C

A. Prigionieri e dadi per l'installazione (forniti dal cliente)
B. Anello di allineamento
C. Guarnizioni (fornite dal cliente)

D. Direzione del flusso

8 Misuratore di portata Vortex serie 8800D Rosemount

™

Ottobre 2018 Guida rapida

2.1.8 Installazione tipo flangiato

Figura 2-7: Installazione tipo flangiato

A

B

A. Bulloni e dadi per l'installazione (forniti dal cliente)
B. Guarnizioni (fornite dal cliente)
C. Direzione del flusso

Nota

Il carico del bullone richiesto per sigillare la guarnizione è influenzato da
diversi fattori, tra i quali la pressione di esercizio e il materiale, la larghezza e le
condizioni della guarnizione. Diversi fattori influenzano anche il carico del
bullone effettivo derivante da una coppia di serraggio misurata, inclusi le
condizioni della filettatura del bullone, l'attrito tra la testa del dado e la flangia
e il parallelismo delle flange. A causa di questi fattori dipendenti
dall'applicazione, la coppia di serraggio richiesta per ciascuna applicazione
può variare. Per il corretto serraggio dei bulloni, attenersi alle linee guida
indicate nella norma ASME PCC-1. Controllare che il misuratore di portata sia
centrato tra flange con dimensioni nominali uguali a quelle del misuratore di
portata.

C

2.1.9 Inserimento del sensore di temperatura integrato (solo opzione MTA)

Informazioni su questa attività

Nota

Il numero del passaggio della procedura corrisponde al numero nella Figura

2-8.

Guida rapida 9

Guida rapida Ottobre 2018

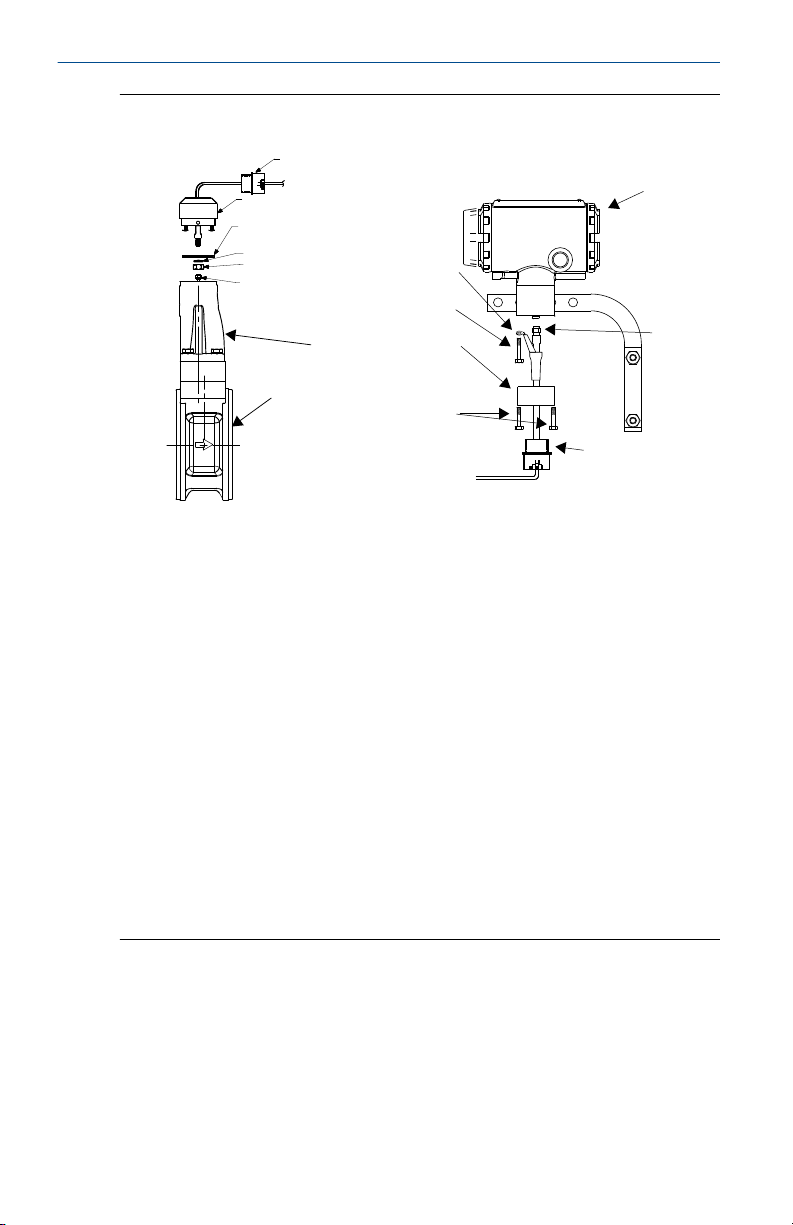

Figura 2-8: Assemblaggio della termocoppia

Procedura

1. Far scivolare il bullone della termocoppia (1) sulla termocoppia (TC).

2. Posizionare la ghiera in 2 parti (2) sull'estremità della termocoppia
(TC).

3. Inserire la termocoppia nel foro del pozzetto termometrico (TW) nella
parte inferiore del corpo del misuratore.

Importante

Con la dovuta cautela, spingere la termocoppia nel pozzetto
completamente. Questo è fondamentale per raggiungere l'adeguata
profondità di inserimento. Quindi avvitare il bullone della termocoppia
nel foro.

4. Una volta serrato a mano il bullone della termocoppia, contrassegnare
la posizione del bullone rispetto al corpo del misuratore (il
contrassegno aiuterà a determinare il numero di giri). Utilizzando una
chiave da ½ in. ruotare il bullone in senso orario di ¾ di giro per
mettere in sede la ghiera.

Nota

Una volta completato il passaggio Passaggio 4, la ghiera e il bullone
della termocoppia risulteranno installati in modo permanente sulla
termocoppia.

5. Verificare che la guarnizione o-ring in gomma sia installata sul lato di
connessione dell'elettronica della termocoppia.

6. Verificare che la vite a testa esagonale da 2,5 mm sia installata.

7. Inserire il connettore del lato dell'elettronica nella custodia del
trasmettitore. Serrare la vite con una chiave esagonale da 2,5 mm per
fissare la connessione.

10 Misuratore di portata Vortex serie 8800D Rosemount

™

Ottobre 2018 Guida rapida

Importante

Non serrare eccessivamente la vite esagonale.

2.2 Installazione dell'elettronica remota

Informazioni su questa attività

Se viene ordinata una delle opzioni di elettronica remota (opzioni R10, R20,
R30 o RXX), il gruppo del misuratore di portata verrà spedito in due parti:

1. Il corpo del misuratore con un adattatore installato nel tubo di
supporto e un cavo di collegamento coassiale collegato.

2. La custodia dell'elettronica installata su una staffa di montaggio.

Se vengono ordinate le opzioni di elettronica remota con armatura, seguire le
stesse istruzioni valide per la connessione standard del cavo remoto, ad
eccezione del fatto che potrebbe non essere necessario far passare il cavo nel
conduit. L'armatura include i pressacavi.

Prerequisiti

1. Montare il corpo del misuratore sulla tubazione di processo come
illustrato in Montaggio del misuratore di portata.

2. Montare la staffa e la custodia dell'elettronica nella posizione
desiderata. La custodia può essere riposizionata sulla staffa per
facilitare la disposizione del conduit e del cablaggio sul campo.

Informazioni su questa attività

Fare riferimento alla Figura 2-9 e alle istruzioni seguenti per il collegamento
dell’estremità libera del cavo coassiale alla custodia dell’elettronica.

Guida rapida 11

Guida rapida Ottobre 2018

Figura 2-9: Installazione dell'elettronica remota

A

B

C

J

D

E
F

P

G

O

H

N

K

I

M

L

A. Adattatore del conduit o pressacavo da 1/2 NPT (forniti dal cliente)
B. Cavo coassiale
C. Adattatore del misuratore

D. Giunto

E. Rondella

F. Dado
G. Dado del cavo sensore
H. Tubo di supporto

I. Corpo del misuratore
J. Custodia dell'elettronica

K. Dado del cavo coassiale

L. Adattatore del conduit (opzionale - fornito dal cliente)

M. Viti adattatore della custodia

N. Adattatore della custodia
O. Viti base della custodia

P. Collegamento a terra

Procedura

1. Se si desidera installare il cavo coassiale in un conduit, tagliare con
cautela il conduit alla lunghezza necessaria per un montaggio corretto
sulla custodia. È possibile montare sul conduit una scatola di giunzione
per fornire lo spazio necessario per il cavo coassiale in eccesso.

12 Misuratore di portata Vortex serie 8800D Rosemount

™

Ottobre 2018 Guida rapida

Avvertenza

Il cavo remoto coassiale non può essere dotato di terminali o tagliato
alla lunghezza desiderata sul campo. Avvolgere il cavo coassiale in
eccesso con un raggio minimo di 51 mm (2 in.).

2. Inserire l’adattatore del conduit o il pressacavo sull’estremità libera del
cavo coassiale e fissarlo all’adattatore sul tubo di supporto del corpo
del misuratore.

3. Se si utilizza un conduit, far passare il cavo coassiale all’interno del
conduit.

4. Posizionare un adattatore del conduit o un pressacavo sull’estremità
del cavo coassiale.

5. Rimuovere l’adattatore della custodia dalla custodia dell'elettronica.

6. Inserire l’adattatore della custodia sul cavo coassiale.

7. Rimuovere una delle quattro viti della base della custodia.

8. Installare e serrare saldamente il dado del cavo coassiale sulla
connessione della custodia dell'elettronica.

9. Collegare il filo di messa a terra del cavo coassiale alla custodia tramite
la vite di messa a terra della base della custodia.

10. Allineare l'adattatore della custodia alla custodia e fissarlo con due viti.

11. Serrare l’adattatore del conduit o il pressacavo all’adattatore della
custodia.

Avvertenza

Per evitare infiltrazioni di umidità nelle connessioni del cavo coassiale,
installare il cavo di collegamento coassiale in un singolo conduit
dedicato o utilizzare pressacavi sigillati su entrambe le estremità del
cavo.

Nota

Per maggiori informazioni sull’opzione CPA, consultare il manuale di
riferimento.

Guida rapida 13

Guida rapida Ottobre 2018

3 Rotazione della custodia

Per migliorare la visualizzazione, è possibile ruotare la custodia dell'elettronica
con incrementi di 90°. Per modificare l’orientamento della custodia, attenersi
alla procedura seguente.

Procedura

1. Allentare le tre viti di rotazione della custodia alla base della custodia
dell'elettronica con una chiave esagonale da 5/32 di pollice girandole
in senso orario (verso l’interno) fino a liberare il tubo di supporto.

2. Sfilare lentamente la custodia dell'elettronica dal tubo di supporto.

Avvertenza

Non estrarre la custodia più di 40 mm (1,5 in.) dalla parte superiore del
tubo di supporto finché il cavo del sensore non è scollegato. Se il cavo
del sensore viene sottoposto ad eccessiva tensione, il sensore
potrebbe subire danni.

3. Svitare il cavo del sensore dalla custodia con una chiave fissa doppia da
5/16 di pollice.

4. Ruotare la custodia nell'orientamento desiderato.

5. Mantenere la custodia in posizione ed avvitare il cavo del sensore sulla
base della custodia.

Avvertenza

Non ruotare la custodia mentre il cavo del sensore è collegato alla base
della custodia. Ciò sottoporrebbe il cavo ad una tensione eccessiva
causando danni al sensore.

6. Posizionare la custodia dell'elettronica sulla parte superiore del tubo di
supporto.

7. Utilizzando una chiave esagonale, avvitare le tre viti di rotazione della
custodia in senso antiorario (verso l’esterno), in modo da innestarle nel
tubo di supporto.

14 Misuratore di portata Vortex serie 8800D Rosemount

™

Ottobre 2018 Guida rapida

4 Impostazione dei cavallotti

Regolare i cavallotti secondo le impostazioni desiderate.

4.1 Cavallotti HART

Se i cavallotti di allarme e sicurezza non sono installati, il misuratore di portata
funzionerà normalmente con le impostazioni predefinite di livello di allarme
alto e sicurezza disattivata.

Figura 4-1: Cavallotti HART e display LCD

4.2 Foundation fieldbus

Se i cavallotti di sicurezza e attivazione della simulazione non sono installati, il
misuratore di portata funzionerà normalmente con le impostazioni
predefinite di sicurezza disattivata e attivazione della simulazione disattivata.

HI

SECURITY

ON

LO

ALARM

OFF

Guida rapida 15

Guida rapida Ottobre 2018

Figura 4-2: Cavallotti Foundation fieldbus e display LCD

OFF

SIMULATE ENABLE

SECURITY

ON

ON

OFF

16 Misuratore di portata Vortex serie 8800D Rosemount

™

Ottobre 2018 Guida rapida

5 Cablaggio e accensione

5.1 Alimentazione (HART)

L'alimentazione c.c. deve fornire una tensione con un'ondulazione inferiore al
due per cento. Il carico resistivo totale è la somma della resistenza dei
conduttori del segnale e della resistenza di carico di controllore, indicatore e
strumentazione correlata. Si noti che la resistenza delle barriere a sicurezza
intrinseca, se utilizzate, deve essere inclusa.

Figura 5-1: Limite di carico

1500
1250
1000

750

A

500
250

0

10.8 16.8 22.8 28.8 34.8 42

B

A. Resistenza del circuito in ohm
B. Tensione di alimentazione

Resistenza del circuito massima = 41,7 (Tensione di alimentazione - 10,8) Il
comunicatore da campo richiede una resistenza del circuito minima di 250
ohm.

5.2

5.3

Guida rapida 17

Alimentazione (Foundation fieldbus)

Il misuratore di portata richiede 9–32 V c.c. ai terminali di alimentazione. Per
ciascun alimentatore fieldbus è necessario un condizionatore
dell’alimentazione per disaccoppiare l’uscita dell’alimentatore dal segmento
del cablaggio fieldbus.

Installazione del conduit

Per evitare che la condensa presente in un conduit possa infiltrarsi nella
custodia, montare il misuratore di portata in corrispondenza di un punto
elevato del percorso del conduit. Se il misuratore di portata è montato in un
punto più basso del percorso del conduit, lo scomparto del terminale
potrebbe riempirsi di fluido.

Guida rapida Ottobre 2018

Se il conduit ha inizio al di sopra del misuratore di portata, disporlo al di sotto
del misuratore di portata prima dell’ingresso. In alcuni casi potrebbe essere
necessario installare una tenuta di scarico.

Figura 5-2: Installazione corretta del conduit

A A

A. Conduit

5.4 Cablaggio del misuratore di portata

Cablare il misuratore di portata attenendosi alle figure e alle procedure
seguenti:

Informazioni su questa attività

Figura 5-3: Cablaggio 4-20 mA

RL ≥ 250 Ω

+

A

-

A. Alimentatore

18 Misuratore di portata Vortex serie 8800D Rosemount

™
