Questa guida rapida illustra le fasi per l’installazione dell’Annubar 585 Rosemount. La
guida non contiene istruzioni relative a configurazione, diagnostica, manutenzione,
servizio, risoluzione dei problemi e installazioni a prova di esplosione, a prova di fiamma
o a sicurezza intrinseca (S.I.). Per informazioni più dettagliate, consultare il manuale di
riferimento dell’Annubar 585 (documento numero 00809-0100-4585). Il manuale è inoltre
disponibile sul sito www.rosemount.com.
Le perdite di processo possono causare infortuni gravi o mortali. Il fluido rende il gruppo
Annubar 585 estremamente caldo, creando il pericolo di ustioni.
Emerson Process Management consiglia di rivolgersi a un’azienda di produzione di
tubazioni esperta per la saldatura dei componenti di montaggio. L’operazione può
nascondere difficoltà e potenziali errori che possono causare infortuni gravi o mortali.
2

Guida di installazione rapida
Dadi del premistoppa
Rondelle del premistoppa
Spine cilindriche
Coperchio del premistoppa
Premistoppa
Controdadi
Rondelle di sicurezza
Collegamenti dello
strumento per
montaggio
a distanza
Aste di bloccaggio
Sensore 585
Weldolet
Weldolet
Cappuccio
del supporto
opposto
00825-0302-4585, Rev AB
Marzo 2012
Vista esplosa del gruppo Annubar® 585
Annubar 585 Rosemount per
vapore principale
NOTA
Usare su tutti i collegamenti filettati un materiale di tenuta per tubi adatto, classificato per la
temperatura di servizio prevista.
3

Annubar 585 Rosemount per
vapore principale
Guida di installazione rapida
00825-0302-4585, Rev AB
Marzo 2012
Descrizione dell’installazione
Per l’elemento primario dell’Annubar 585 per vapore principale, è di fondamentale
importanza installare il prodotto correttamente e ben allineato per evitare guasti che
possono causare infortuni gravi o mortali. Seguire attentamente tutte le istruzioni fornite
di seguito per ottenere un’installazitone corretta. Si consiglia di rivolgersi a un’azienda di
produzione di tubazioni esperta per l’installazione dei componenti di montaggio, poiché le
operazioni di allineamento e di saldatura sono cruciali per ottenere un’installazione sicura.
Rivolgersi a Emerson Process Management per ottenere un elenco di aziende approvate.
Per ottenere i migliori risultati, ordinare la barra di alline amento (codice opzione A1) per
garantire il corretto allineamento della bulloneria di montaggio e del supporto opposto.
FASE 1: UBICAZIONE E ORIENTAMENTO
Per ottenere misure di portata ripetibili e precise è necessario rispettare l’orientamento
corretto e i requisiti di tratti rettilinei. Fare riferimento alla Tabella 1 per le distanze minime
del diametro dei tubi dai disturbi a monte.

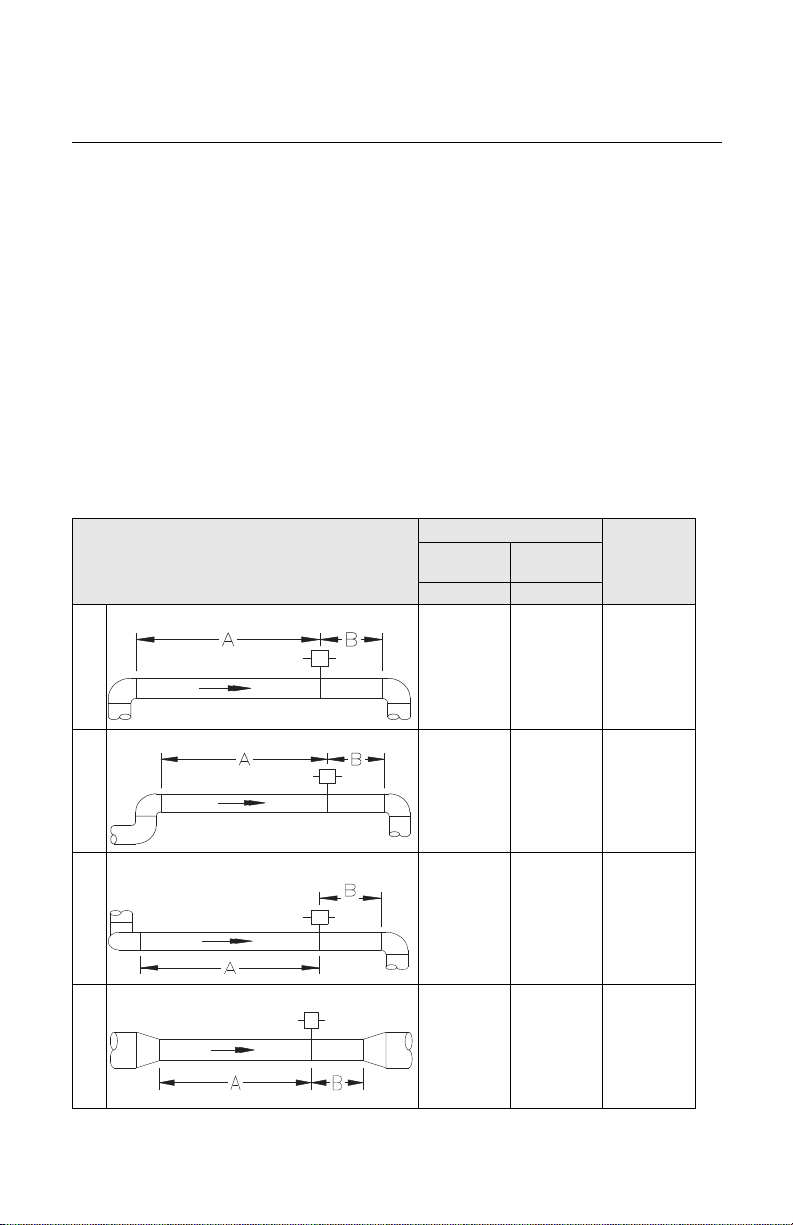

Tabella 1. Requisiti di tratti rettilinei
Dimensioni a monte
Sul
piano
A A
1
Fuori dal
piano
Dimensioni
a valle
8104
2
11 16 4
3
23 28 4
4
12 12 4
4
