Guia de início rápido

00825-0113-4952, Rev EA

Fevereiro 2020

Conjunto do Sensor de Braçadeira de
Tubo 0085 da Rosemount

™

Guia de início rápido Fevereiro 2020

Mensagens de segurança

AVISO PRÉVIO

Este guia de instalação fornece as diretrizes básicas para a instalação do Sensor de Braçadeira de Tubo
0085 da Rosemount. O guia não fornece instruções para a configuração, o diagnóstico, o diagnóstico,
a manutenção, a assistência, e a resolução de problemas, nem para as instalações à prova de explosão,
à prova de chamas ou intrinsecamente seguras (I.S.). Consulte Emerson.com/Rosemount.

Se o Sensor 0085 da Rosemount foi encomendado montado num transmissor de temperatura,
consulte o Guia de Início Rápido adequado para obter informações sobre a configuração e sobre as
certificações para locais de perigo.

ATENÇÃO

Acesso físico

O pessoal não autorizado pode causar danos significativos e/ou configuração incorreta do
equipamento dos utilizadores finais. Isto pode ser intencional ou não intencional e precisa ser
protegido.

A segurança física é uma parte importante de qualquer programa de segurança e fundamental para
proteção do seu sistema. Restrinja o acesso físico por pessoas não autorizadas para proteger os ativos
dos utilizadores finais. Isto é verdadeiro para todos os sistemas usados na instalação.

Índice

Vista Explodida do Conjunto do Sensor de Braçadeira de Tubo 0085 da Rosemount.....................3

Localização e orientação.............................................................................................................. 4

Instalação do sensor de braçadeira de tubo.................................................................................. 9

Instalação de acessórios opcionais............................................................................................. 11

Considerações sobre a Tecnologia Rosemount X-well™.............................................................. 13

Certificações do produto............................................................................................................16

2 Emerson.com/Rosemount

A

B

C

D

E

F

G

H

Fevereiro 2020 Guia de início rápido

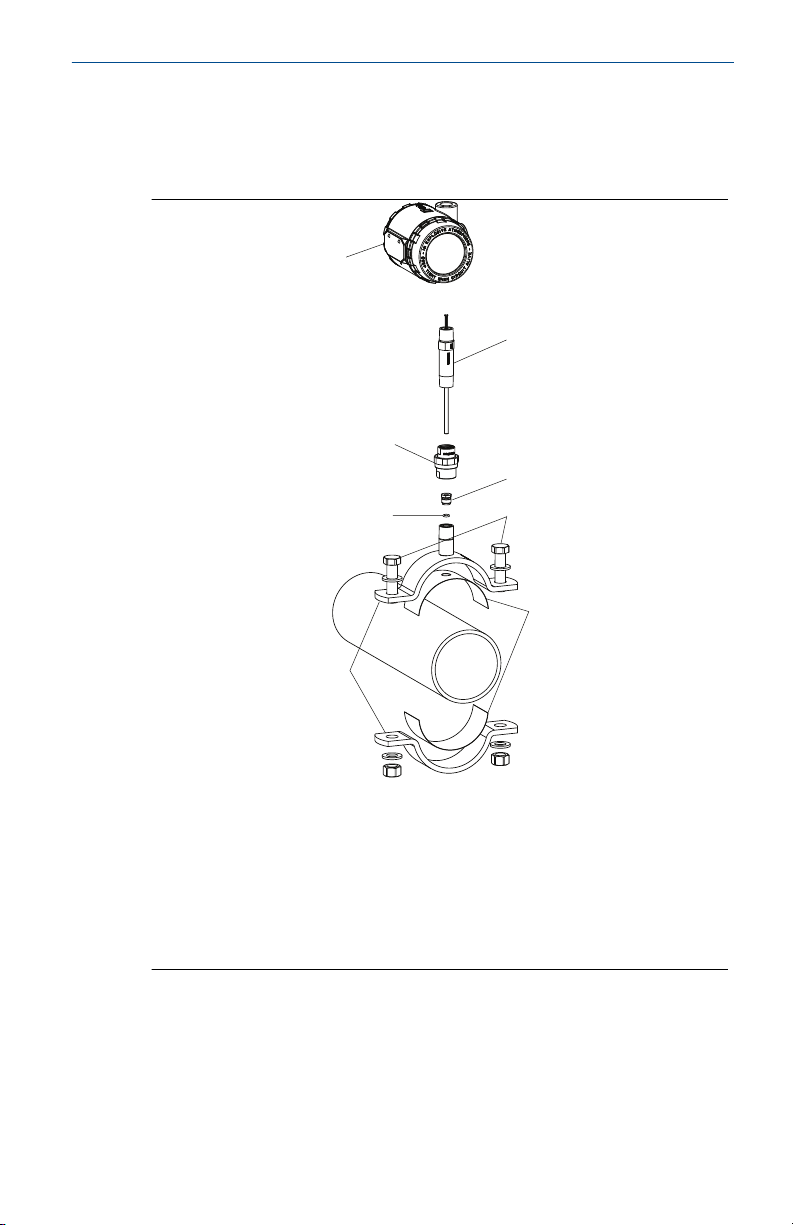

1 Vista Explodida do Conjunto do Sensor de

Braçadeira de Tubo 0085 da Rosemount

A. Transmissor
B. Sensor com adaptador pressionado por mola
C. União do nipple da extensão

D. Porca

Guia de início rápido 3

E. Anel em O

F. Peças de montagem
G. Entalhe de proteção contra corrosão (opcional)
H. Braçadeira de tubo

Guia de início rápido Fevereiro 2020

2 Localização e orientação

• O sensor de braçadeira de tubo deve ser montado na secção exterior do

tubo onde o meio do processo está em contacto com o interior da
parede do tubo.

• Certifique-se de que a superfície do tubo está limpa de resíduos.

• O sensor de braçadeira de tubo deve ser montado numa posição segura

para se certificar de que não existe movimento rotacional após a
instalação.

• Para garantir a proteção contra entrada, a porca do sensor da braçadeira

de tubo 0085 da Rosemount pode ser apertada para comprimir o anel
em O para formar uma vedação. A porca pode ser acedida e apertada
removendo o sensor e a união do nipple da extensão. Consulte Vista

Explodida do Conjunto do Sensor de Braçadeira de Tubo 0085 da
Rosemount para a localização de cada peça.

2.1 Orientação horizontal

Embora o sensor da braçadeira de tubo 0085 da Rosemount possa ser
montado em qualquer orientação para aplicações de caudal de tubo
completo, a melhor prática é montar o sensor da braçadeira de tubo na
metade superior do tubo.

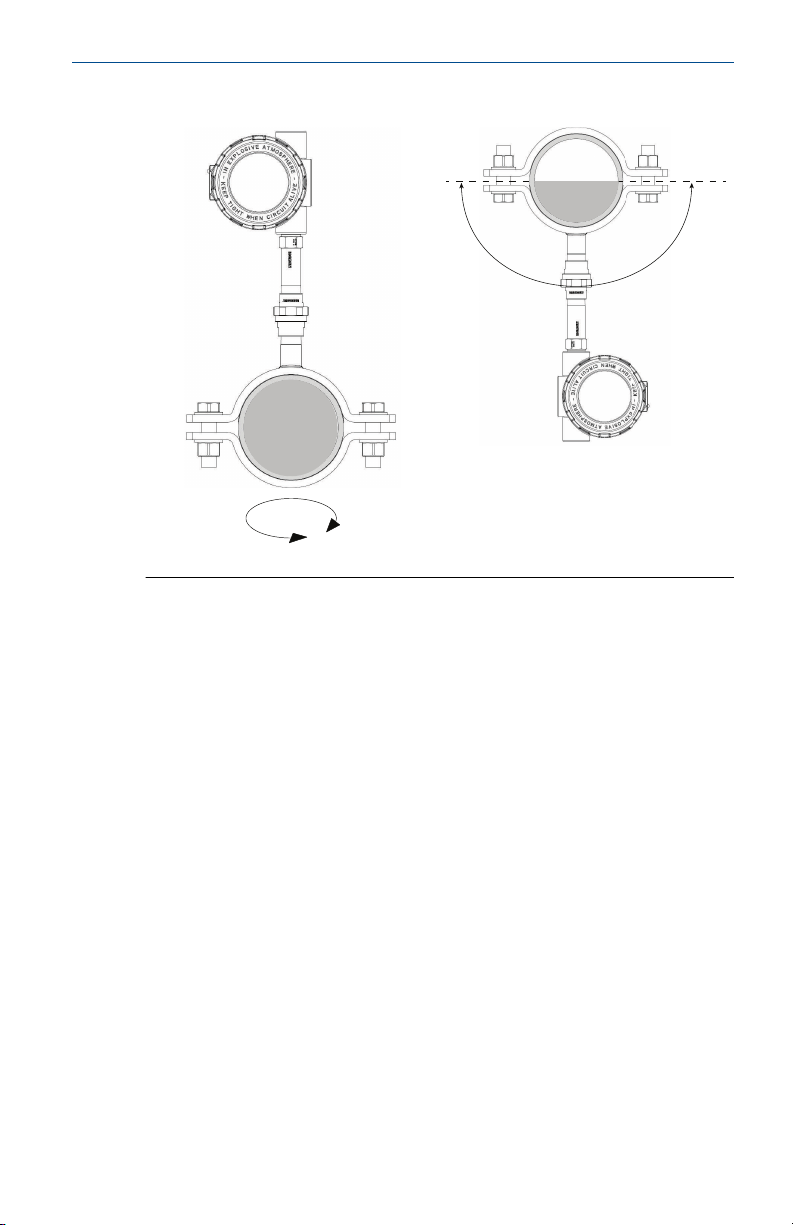

Figura 2-1: Orientação Horizontal

Caudal do tubo completo

4 Emerson.com/Rosemount

Caudal do tubo parcial

360°

Recommended

Zone

Fevereiro 2020 Guia de início rápido

2.2 Orientação vertical

O sensor pode ser instalado em qualquer posição à volta da circunferência
do tubo.

Guia de início rápido 5

360°

Guia de início rápido Fevereiro 2020

Figura 2-2: Orientação Vertical

2.3 Considerações especiais

Na maioria das circunstâncias, o sensor de braçadeira de tubo 0085 da
Rosemount pode ser montado numa configuração de montagem direta.
Uma vez que o calor do processo é transferido do sensor de braçadeira de
tubo para a caixa do transmissor, se a temperatura do processo esperada
está próximo ou além dos limites das especificações, considere utilizar uma
configuração de montagem remota para isolar o transmissor do processo.
Consulte o manual de referência correto para os efeitos de temperatura.

6 Emerson.com/Rosemount

Fevereiro 2020 Guia de início rápido

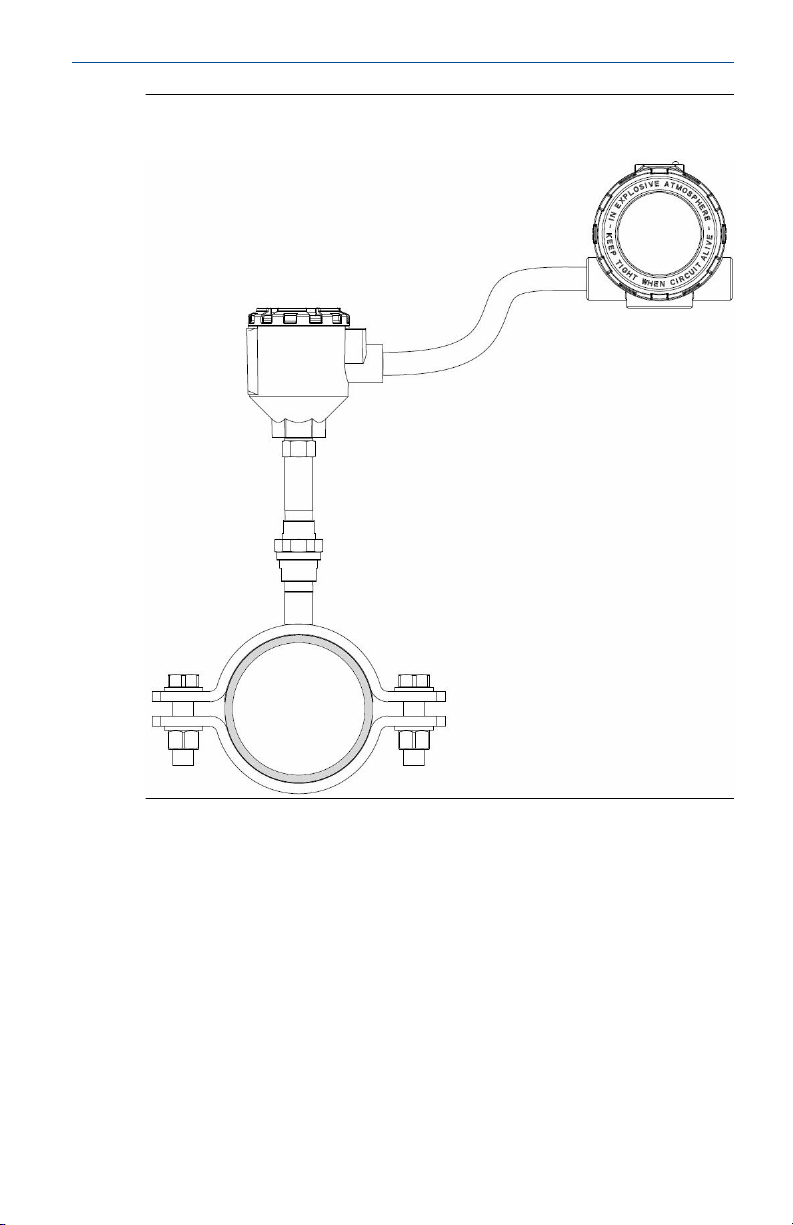

Figura 2-3: Conjunto do sensor de braçadeira de tubo numa
configuração de montagem remota

Os transmissores sem fios com antenas externas permitem múltiplas
configurações de antenas. Todos os transmissores sem fios devem estar
adequadamente a 3 pés (1 m) de qualquer estrutura grande ou edifício, para
permitir uma boa comunicação com outros dispositivos. Os transmissores
sem fios com antenas externas devem ser posicionados verticalmente, para
cima ou para baixo.

Guia de início rápido 7

Guia de início rápido Fevereiro 2020

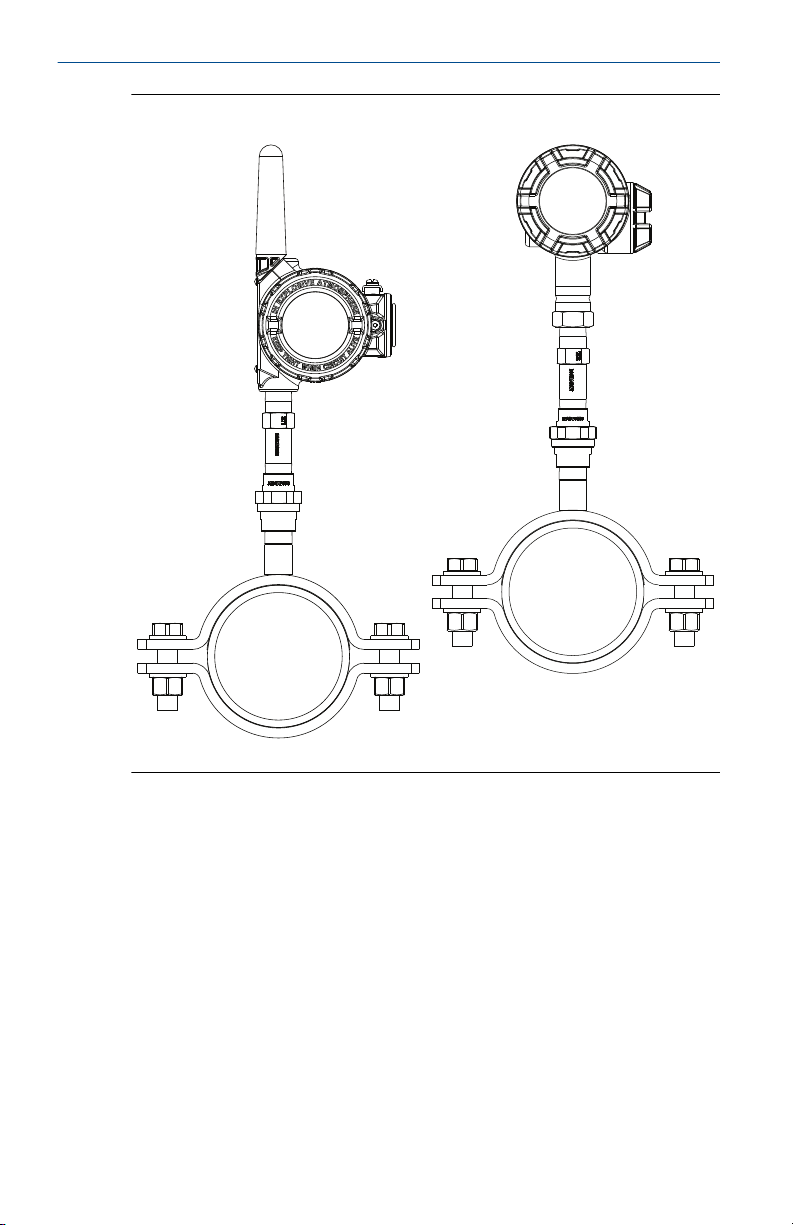

Figura 2-4: Orientação do transmissor sem fios
