Rosemount Emerson Smart Wireless Field Link Quick Start Guide [pt]

Guia de início rápido

00825-0122-4421, Rev DB

Fevereiro de 2019

Emerson™ Smart Wireless Field Link

Guia de início rápido

AVISO

Fevereiro de 2019

OBSERVAÇÃO

Este guia fornece as diretrizes básicas para o Smart Wireless Field Link. Ele não fornece instruções para
diagnósticos, manutenção, serviços ou solução de problemas. Este guia também está disponível em formato
eletrônico em www.emerson.com.

O não cumprimento destas orientações de instalação pode resultar em ferimentos graves ou morte.

 Certifique-se de que somente uma equipe qualificada faça a instalação.

Explosões podem causar morte ou ferimentos graves.

 A instalação do transmissor em um ambiente explosivo deve ser feita de acordo com as normas, códigos e

práticas locais, nacionais e internacionais. Leia a seção Certificações do produto para se informar sobre
quaisquer restrições associadas a uma instalação segura.

Choques elétricos podem causar mortes ou ferimentos graves.

 Evite o contato com os fios e os terminais. A alta tensão pode estar presente em fios podendo causar

choques elétricos.

Este dispositivo está em conformidade com as normas da FCC Parte 15. A operação está sujeita às
condições a seguir:

 Este dispositivo não pode provocar interferência negativa.
 Este dispositivo deve aceitar qualquer interferência recebida, inclusive interferência que possa provocar

operação indesejável.

 Este dispositivo deverá ser inst alado de modo a garantir uma distância de separação mínima de 20 cm

(8 pol.) entre a antena e qualquer pessoa.

Índice

Considerações sobre a tecnologia wireless . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Instalação física . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Verifique o funcionamento

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Informações de referência . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Informações sobre pedidos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Certificações de produtos

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Fevereiro de 2019

A

B

C

D

E

15 - 25 ft.

(4,6 - 7,6 m)

6 ft. (2 m)

4,6 — 7,6 m

(15 — 25 pés)

2 m (6 pés)

Guia de início rápido

Considerações sobre a tecnologia wireless

Sequência de energização

O Smart Wireless Field Link e E/S wireless devem ser instalados e estar funcionando
adequadamente antes de serem instalados os módulos de alimentação em
qualquer dispositivo de campo wireless. Os dispositivos de campo wireless também
devem ser ativados em ordem de proximidade do Field Link, começando do
mais próximo. Isto proporcionará uma instalação de rede mais simples e rápida.

Local da montagem

O Field Link deverá ser montado em um local que permita acesso conveniente para
a rede do sistema host (E/S wireless) e também para a rede de campo wireless.

Encontre um local onde o Field Link tenha um desempenho wireless ideal. O mais
adequado seria de 4,6 a 7,6 m (15 a 25 pés) acima do chão ou 2 m (6 pés) acima
de quaisquer obstruções ou infraestrutura principal.

Figura 1. Localização de montagem

A. Sala de controle
B. Ligação à Terra
C. Field Link

D. Mastro ou tubo
E. Infraestrutura

3

Guia de início rápido

A

A

Fevereiro de 2019

Posição da antena

A antena deve ser posicionada verticalmente, em linha reta para cima ou para
baixo, e deve estar a aproximadamente 1 m (3 pés) de qualquer estrutura de
grande porte, prédio ou superfície condutora para permitir a comunicação clara
com outros dispositivos.

Figura 2. Posição da antena

Bujão do conduíte

Os bujões laranja provisórios devem ser substituídos pelas tomadas do eletroduto
incluídas, utilizando-se veda-rosca aprovado.

Figura 3. Tomadas do Eletroduto

A. Bujão do conduíte

4

A

B

C

D

E

F

Fevereiro de 2019

Guia de início rápido

Uso pretendido

O Field Link deve ser usado em conjunto com um gerenciador de rede ou Gateway
de rede. O Field Link, funciona então como um tradutor entre a rede com fio e
uma rede de campo wirelesss.

Figura 4. Exemplo de arquitetura do sistema

A. Sistema host
B. Rede de controle
C. Gerenciador de rede

Etapa 1: Instalação física

Montagem em tubo

1. Insira o parafuso em U maior em torno de 2 pol. do tubo/mastro, através do
cavalete, através do suporte em forma de L e através da placa de arruela.

2. Use uma chave com cabeça sextavada de 1/2 pol. para apertar as porcas no
parafuso em U.

3. Insira o parafuso em U menor em torno da base do Field Link e através do
suporte em forma de L.

4. Use uma chave com cabeça sextavada de
parafuso em U.

D. Field Link
E. Rede de campo wireless
F. Dispositivos de campo wireless

1

/2 pol. para apertar as porcas no

5

Guia de início rápido

A

B

C

D

Fevereiro de 2019

Figura 5. Montagem

Fiação de alimentação e de dados

1. Remova a tampa do invólucro identificada como “Field Terminals” (terminais
de campo).

2. Conecte o fio positivo de alimentação ao terminal “+” e o fio negativo de
alimentação ao terminal “-”.

3. Conecte o fio + de Dados ao terminal “A (+)” e o fio - de Dados ao terminal
“B (-)”.

4. Tape e sele todas as conexões elétricas não utilizadas.

5. Coloque novamente a tampa do invólucro.

Figura 6. Diagrama do Terminal do Smart Wireless Field Link

A. Dados A (+)
B. Dados B (

Aterramento

A caixa do transmissor do Field Link deve sempre ser aterrada em conformidade

—)

C. +10,5 a 30 VCC
D. Devolução

com os códigos elétricos nacionais e locais. O método de aterramento mais
eficaz é uma conexão direta à ligação à terra com impedância mínima. Faça o
aterramento do Field Link conectando o borne de aterramento externo à ligação
à terra. A conexão deve ser de 1  ou menos.

6

Fevereiro de 2019

Guia de início rápido

Etapa 2: Verifique o funcionamento

Sequência de ativação

Ao ser ligado ao Field Link o medidor de LCD irá ativar e exibir uma série de telas
de inicialização. As telas a seguir são exibidas durante a inicialização.

1. Tela de inicialização 1 - Todos os segmentos ligados

2. Tela de inicialização 2 - Identificação do dispositivo

3. Tela de inicialização 3 - Tag

4. Tela de inicialização 4 - Status

Operação normal

Após as telas de inicialização iniciais o Field Link passará por ciclos através de
várias telas periódicas.

1. Tela eletrônica de temperatura

2. Tela de faixa percentual

3. Uso de Interface com fios

4. Uso de Interface de rádio

O Field Link vai continuar a girar através de cada tela periódica através do curso
da operação normal. Se qualquer diagnóstico ou condição de falha ocorrer,
aparecerá uma tela de diagnóstico correspondente.

7

Guia de início rápido

A

B

C

D

A

B

C

D

90°

5.51

(140)

4.20

(107)

3.55

(90.17)

10.91
(277)

12.43
(316)

3.55

(90.17)

5.51

(140)

5.21

(132)

10.91
(277)

3.55

(90,17)

4.20

(107)

5.51

(140)

12.43
(316)

3.55

(90,17)

5.51

(140)

5.21

(132)

90°

Informações de referência

Figura 7. Diagrama do Terminal do Smart Wireless Field Link

Fevereiro de 2019

A. Dados A (+)
B. Dados B (

—)

C. +10,5 a 30 VCC
D. Devolução

Observação

O Smart Wireless Field Link requer pares separados trançados e blindados (quatro fios) para
alimentação e dados.

Figura 8. Desenho dimensional do Smart Wireless Field Link

A. Bujão do conduíte 2x
B. Possível sentido de rotação da antena

C. Antena de alcance estendido
D. Antena Wireless HART

®

8

Fevereiro de 2019

Guia de início rápido

Tabela 1. Especificações do Smart Wireless Field Link

Item Especificações

Alimentação de entrada 10,5 a 30 Vcc

Temperatura de operação -40 °C a 85 °C (-40 °F a 185 °F)

Fiação (Alimentação) Pares trançados blindados de 24 AWG - 14 AWG

Fiação (Comunicações RS-485)

Distância da fiação 200 m (656 pés)
Protocolo Wireless WirelessHART, 2,4 — 2,5 GHz DSSS

Alimentação de saída wireless,
EIRP

Montagem

Umidade 0 — 90% de umidade relativa

1. Temperaturas ambiente superiores a 60 °C requerem fiação adequada para pelo menos 5 °C acima da
temperatura ambiente máxima.

Pares trançados blindados de 24 AWG - 14 AWG
Menos de 15 pF/pés de capacitância.

10 dBm com antena WK e 12,5 dBm com antena WM

Toda em aço inoxidável, tubo de 2 pol. e suporte de montagem
do painel

(1)

(1)

9

Guia de início rápido

Fevereiro de 2019

Informações sobre pedidos

Tabela 2. Smart Wireless Field Link

★ A oferta padrão representa as opções mais comuns. Devem ser selecionadas as opções com estrelas (★) para melhor

prazo de entrega.
A oferta expandida está sujeita a tempo de entrega adicional.

Modelo Descrição do produto

781 Smart Wireless Field Link

Conexão física

A1 RS485

Invólucro

D Invólucro com dois compartimentos — Alumínio

E Invólucro com dois compartimentos — Aço inoxidável

Roscas do conduíte

1

2 M20

Certificações do produto

I5 FM, segurança intrínseca, não inflamável

I6 CSA intrinsecamente seguro

I1 Intrinsecamente seguro ATEX

I7 Segurança Intrínseca IECEx

KL Intrinsecamente seguro conf. FM e CSA Classe 1, Divisão 1, ATEX Zona 0

ND Sem aprovações

Taxa de atualização wireless, frequência operacional e protocolo

WA3 Taxa de atualização configurável pelo usuário, 2,4 GHz DSSS, WirelessHART

Antena wireless onidirecional e SmartPower™

WK3 Antena externa, alimentação da linha 10 — 30 Vcc
WM3 Faixa estendida, antena externa, alimentação da linha 10 — 30 Vcc

1

/2 — 14 NPT

★

★

★

★

★

★

★

★

★

★

★

★

★

★

Opções (Incluir com o número do modelo selecionado)

Medidor

M5 Display LCD

Opções de prensa e conector

G2 Prensa-cabo (7,5 mm — 11,99 mm)
G4 Prensa-cabo de fio fino (3 mm — 8 mm)

Número de modelo típico: 781 A1 D 1 KL WA3 WK3 M5

10

★

Fevereiro de 2019

Guia de início rápido

Certificações de produtos

Rev. 1.1

Informações sobre diretrizes europeias

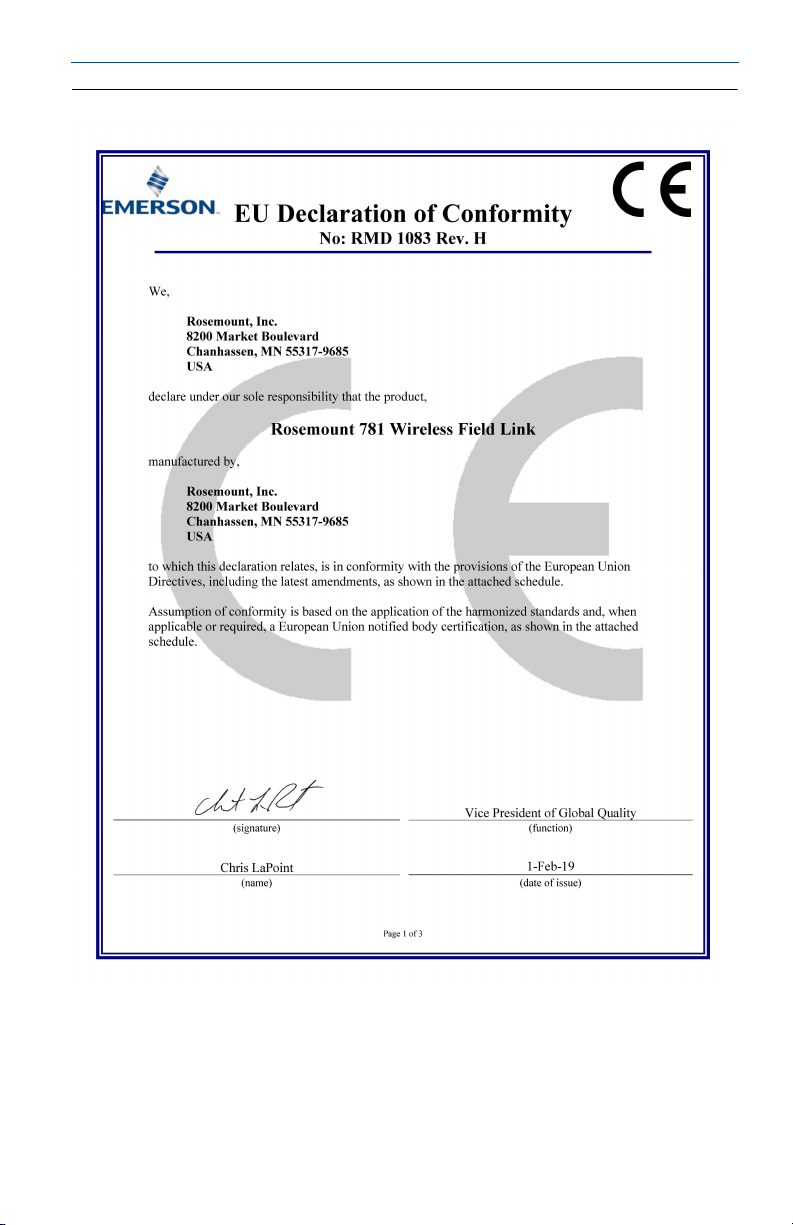

Uma cópia da Declaração de conformidade CE pode ser encontrada no final do
Guia de início rápido. A revisão mais recente da Declaração de conformidade CE
pode ser encontrada em www.emerson.com.

Certificação de locais comuns

Como padrão, o transmissor foi examinado e testado para determinar se o
projeto atende aos requisitos básicos elétricos, mecânicos e de proteção contra
incêndio por um laboratório de testes nacionalmente reconhecido (NRTL), como
acreditado pela Agência Federal de Segurança e Saúde Ocupacional (OSHA).

Instalação na América do Norte

O Código Elétrico Nacional (NEC) dos EUA e o Código Elétrico Canadense (CEC)
permitem o uso de equipamentos marcados por divisão em zonas e
equipamentos marcados por zona em divisões. As marcações devem ser
apropriadas para a classificação da área, gás e classe de temperatura. Essas
informações são claramente definidas nos respectivos códigos.

EUA

I5 EUA Intrinsecamente seguro (IS), à Prova de Incêndio (NI) e à Prova de Ignição de Poeira

Certificado: FM 3040398
Normas: FM Classe 3600 — 1998, FM Classe 3610 — 2010, FM Classe 3611 — 2004,

Marcações: S CL I, DIV 1, GP A, B, C, D; CL II, DIV 1, GP E, F, G; Classe III T4;

Parâmetros de entrada

(terminais de alimentação)

Condições especiais para uso seguro (X):

1. O invólucro do transmissor do modelo 781 contém alumínio e é considerado um risco

potencial de ignição por impacto ou atrito. Deve-se tomar cuidado durante a instalação
e uso para evitar impacto e atrito.

FM Classe 3810 — 2005, ANSI/NEMA 250 —2003, ANSI/IEC 60529 — 2004;

Classe 1, área 0 AEx ia IIC T4;
NI CL I, DIV 2, GP A, B, C, D T4;
DIP CL II, DIV 1, GP E, F, G; CL III, T4;
instalar conforme o desenho 00781-1010
T4(-40 °C ≤ T

V

= 30 V V

MÁX/Ui

I

= 200 mA I

MÁX/Ii

P

= 1 W P

MÁX/Pi

Ci = 10 nF Ci =5 nF Ca/Co = 10 nF
Li= 3,3 H Li= 2,2 H La/Lo= 3,3 H

≤ +70 °C)

a

Parâmetros de entrada

(terminais do sensor)

Parâmetros de saída

(terminais do sensor)

= 11 V Voc/Uo = 7,14 V

MÁX/Ui

= 300 mA Isc/Io = 112 mA

MÁX/Ii

= 1 W P

MÁX/Pi

MÁX/Po

= 640 mW

11

Guia de início rápido

Fevereiro de 2019

2. A resistividade da superfície da unidade é superior a 1 gigaohm. Para evitar o acúmulo

de carga eletrostática, não deve ser esfregado ou limpo com solventes ou pano seco.

3. O transmissor modelo 781 não passará no teste de resistência elétrica de 500 Vrms e

isso deve ser levado em consideração durante a instalação.

Canadá

I6 Canadá Intrinsecamente seguro

Certificado: CSA 2330424
Normas: CSA C22.2 N.º 0-10; CSA C22.2 N.º 94-M91, Padrão CSA C22.2 No.

142-1987, CSA-C22.2 No. 157-92, Padrão CSA C22.2 N.º 60529 — 2005

Marcações:

Intrinsecamente seguro Classe I, Divisão 1, Grupos A, B, C e D T3C (Ta ≤ +60 °C)
Tipo 4X; IP 66/67;
instalar conforme o desenho 00781-1011

Europa

I1 Segurança intrínseca ATEX

Certificado: Baseefa11ATEX0059X
Normas: EN 60079-0: 2009; EN 60079-11: 2007
Marcações: II 1 G Ex ia IIC T4 Ga, T4(-40 °C ≤ T

Parâmetros de entrada

(terminais de alimentação)

Ui = 30 V Ui = 11 V Uo = 7,14 V

Ii = 200 mA Ii = 300 mA Io = 112 mA

Pi = 1 W Pi = 1 W Po = 1 W

Ci = 0 F Ci = 5,1 nF Co = 13,9 F

Li = 0 mH Li = 0 mH Lo = 1000 H

Parâmetros de entrada

(RS485)

≤ +70 °C)

a

Parâmetros de saída

(RS485)

Condições especiais para uso seguro (X):

1. A antena de plástico pode apresentar um risco potencial de ignição eletrostática e não

deve ser esfregada ou limpa com um pano seco.

2. A caixa do transmissor do modelo 781 pode ser feita de liga de alumínio e receber um

acabamento protetor de tinta; entretanto, deve-se tomar cuidado para protegê-la de
impactos ou desgaste se estiver localizada em um ambiente de zona 0.

3. O equipamento não é capaz de resistir ao teste de isolação de 500 V, exigido pela

Cláusula 6.3.12 da EN 60079-11:2007. Isso deve ser considerado ao se instalar o
equipamento.

Internacional

I7 Segurança intrínseca IECEx

Certificado: IECEx BAS 11.0026X
Normas: IEC 60079-0: 2004, IEC 60079-0: 2007-10, IEC 60079-11: 2006

≤ +70 °C)

a

Parâmetros de entrada

(RS485)

Parâmetros de saída

(RS485)

12

Marcações: Ex ia IIC T4 Ga, T4(-40 °C ≤ T

Parâmetros de entrada

(terminais de alimentação)

Ui = 30 V Ui = 11 V Uo = 7,14 V

Ii = 200 mA Ii = 300 mA Io = 112 mA

Pi = 1 W Pi = 1 W Po = 1 W
Ci = 0 F Ci = 5,1 nF Co = 13,9 F

Li = 0 mH Li = 0 mH Lo = 1000 H

Fevereiro de 2019

Condições especiais para uso seguro (X):

1. A antena de plástico pode apresentar um risco potencial de ignição eletrostática e não

deve ser esfregada ou limpa com um pano seco.

2. A caixa do transmissor do modelo 781 pode ser feita de liga de alumínio e receber um

acabamento protetor de tinta; entretanto, deve-se tomar cuidado para protegê-la de
impactos ou desgaste se estiver localizada em um ambiente de zona 0

3. O equipamento não é capaz de resistir ao teste de isolação de 500 V, exigido pela

Cláusula 6.3.12 da EN 60079-11:2007. Isso deve ser considerado ao se instalar o
equipamento.

Guia de início rápido

China

I3 Segurança intrínseca China

Certificado: GYJ13.1444X
Normas: GB3836.1-2010, GB3836.4-2010, GB3836.20-2010
Marcações: Ex ia IIC T4 Ga, -40 ~ + 70 °C

Condições especiais para uso seguro (X):

1. Consulte o certificado sobre as condições especiais.

EAC - Bielorrússia, Cazaquistão, Rússia

IM União aduaneira de normas técnicas (EAC) segurança intrínseca

Certificado: RU C-US.Gb05.B.00643
Marcações: 0Ex ia IIC T4 Ga X

Parâmetros de entrada

(terminais de alimentação)

Ui = 30 B Ui = 11 B Uo = 7,14 B

Ii = 200 MA Ii = 300 MA Io = 112 MA

Pi = 1 BT Pi = 1 BT Po = 1 BT

Ci = 0 мкΦ Ci = 5,1 HΦ Co = 13,9 мкΦ

Li = 0 MГH Li = 0 MГH Lo=0 MГH

Parâmetros de entrada

(RS485)

Parâmetros de saída

(RS485)

Condições especiais para uso seguro (X):

1. Consulte o certificado sobre as condições especiais.

Combinações

KD Combinação de I1, I5, e I6
KL Combinação de I1, I5, I6, e I7

13

Guia de início rápido

Figura 9. Declaração de conformidade do Smart Wireless Field Link

Fevereiro de 2019

14

Fevereiro de 2019

Guia de início rápido

15

Guia de início rápido

Fevereiro de 2019

16

Fevereiro de 2019

Guia de início rápido

17

Guia de início rápido

Fevereiro de 2019

18

Fevereiro de 2019

Guia de início rápido

19

*00825-0106-4421*

Guia de início rápido

00825-0122-4421, Rev DB

Fevereiro de 2019

Sede global

Em

erson Automation Solutions

6021 Innovation Blvd. Shakopee,
MN 55379, EUA

[phone] ou [phone]
[phone]
[e-mail]

Escritório regional da América do Norte

Emerson Automation Solutions

8200 Market Blvd.
Chanhassen, MN 55317, EUA

[phone] ou [phone]
[phone]
[e-mail]

Escritório regional da América Latina

Emerson Automation Solutions

1300 Concord Terrace, Suite 400
Sunrise, Florida, 33323, EUA

[phone]
[phone]
[e-mail]

Escritório Regional da Europa

Emerson Automation Solutions Europe GmbH

Neuhofstrasse 19a P.O. Box 1046
CH 6340 Baar
Suíça

[phone]
[phone]
[e-mail]

Escritório regional Ásia-Pacífico

Emerson Automation Solutions

1 Pandan Crescent
Cingapura 128461

[phone]
[phone]
[e-mail]

Escritório regional do Oriente Médio e África

Emerson Automation Solutions

Emerson FZE P.O. Box 17033,
Jebel Ali Free Zone - South 2
Dubai, Emirados Árabes Unidos

[phone]
[phone]
[e-mail]

erson.com

Emerson Automation Solutions
Brasil LTDA

Av. Holingsworth, 325 Iporanga,
Sorocaba, São Paulo 18087-105
Brasil

55-15-3238-3788
55-15-3238-3300

Os termos e condições de venda padrão podem ser encontrados em:
www.rosemount.com\terms_of_sale.
O logotipo da Emerson é uma marca comercial e uma marca de
serviços da Emerson Electric Co.
Rosemount e o logotipo da Rosemount são marcas comerciais
registradas da Emerson.
SmartPower é uma marca registrada da Emerson. WirelessHART é
uma marca registrada da FieldComm Group.
Todas as demais marcas pertencem a seus respectivos
proprietários.
© 2019 Emerson. Todos os direitos reservados.
