Rosemount 8732E Magnetisk flowmålersystem med FOUNDATION™-feltbus (transmitter og sensor) Installation instructions [da]

Installationsvejledning

Star t

Trin 1: Inden installation Trin 2: Håndtering Trin 3: Montering Trin 4: Installation

(Følere med flanger) (Indspændingsfølere)

(Sanitære følere) Trin 5: Jordforbindelse Trin 6: Ledningsføring Trin 7: Grundlæggende konfiguration Produktcertificeringer

Slut

00825-0108-4663, Rev. BC December 2012

Rosemount 8732

Rosemount 8732E magnetisk flowmålersystem med

OUNDATION™-feltbus (transmitter og føler)

www.rosemount.com

Installationsvejledning

VIGTIG MEDDELELSE

ADVARSEL

00825-0108-4663, Rev. BC

Rosemount 8732

Emerson Process Management Rosemount Flow

7070 Winchester Circle, Boulder, CO 80301, USA Tlf. (USA) (800) 522 6277 Tlf. (intl.) +1 (303) 527 5200 Fax +1 303 530 8459

Emerson FZE

P.O. Box 17033 Jebel Ali Free Zone Dubai UAE Tlf. +971 4 811 8100 Fax +971 4 886 5465

Dette dokument giver grundlæggende anvisninger til installation af Rosemount® 8732. Det giver ingen detaljerede anvisninger om konfiguration, diagnostik, vedligeholdelse, service, fejlfinding eller eksplosionssikre, brandsikre eller egensikre installationer. Flere anvisninger findes i referencemanualen til Rosemount 8732 (dokumentnummer 00809-0100-4663). Manualen og denne vejledning findes også i elektronisk udgave på www.rosemount.com.

Følges installationsvejledningen ikke, kan det resultere i død eller alvorlige kvæstelser:

Installations- og servicevejledningen er kun beregnet til brug af faglært personale. Udfør ikke anden service, end der er beskrevet i betjeningsvejledningen, medmindre man er kvalificeret til det. Bekræft, at transmitterens og følerens driftsmiljø er i overensstemmelse med den relevante godkendelse fra FM, CSA, ATEX eller IECEx.

Tilslut ikke en Rosemount 8732 til en føler, der ikke er fra Rosemount, og som er placeret i en eksplosiv atmosfære.

Emerson Process Management

Hejrevang 11 3450 Allerød Danmark Tlf. 70 25 30 51 Fax 70 25 30 52

Emerson Process Management Asia Pacific Private Limited

1 Pandan Crescent Singapore 128461 Tlf. +65 6777 8211 Fax: +65 6777 0947/+65 6777 0743

December 2012

Emerson Process Management Flow

Neonstraat 1 6718 WX Ede Holland Tlf. +31 (0) 318 495555 Fax +31 (0) 318 495556

Installationsvejledning

ADVARSEL

00825-0108-4663, Rev. BC December 2012

Følerens foring kan nemt beskadiges ved håndtering. Der må aldrig stikkes noget igennem føleren for at løfte eller få øget vægtstangsvirkning. Beskadiget foring kan gøre føleren uanvendelig.

For ikke at beskadige følerforingens ender, må der ikke bruges metalholdige eller spiralsnoede pakninger. Hvis afmontering skal foretages hyppigt, skal der tages forholdsregler for at beskytte foringens ender. Som beskyttelse anvendes der ofte korte spolestykker, der er fastgjort til følerens ender.

Korrekt tilspænding af flangebolte er vigtig for følerens korrekte drift og levetid. Alle bolte skal spændes i den rigtige rækkefølge til de angivne momentværdier. Overholdes disse anvisninger ikke, kan det medføre alvorlig beskadigelse af følerens foring og eventuel udskiftning af føleren.

Rosemount 8705 magnetiske flowrør, der bestilles malet med en maling, der ikke standard, kan generere statisk elektricitet.

For at undgå ophobning af statisk elektricitet må målerlegemet ikke gnubbes med en tør klud eller rengøres med opløsningsmidler.

Rosemount 8732

Installationsvejledning

148

(5,82)

165 (6,48)

190 (7,49)

LOI-dæksel

126

(4,97)

224

(8,81)

(3,00)

(3,07)

126

(4,97)

/2”–14 NPT, (3 steder)*

/2”–14 NPT, (2 steder)*

00825-0108-4663, Rev. BC

Rosemount 8732

December 2012

TRIN 1: INDEN INSTALLATION

Før installation af den magnetiske flowtransmitter Rosemount 8732, er der flere trin, der skal udføres før selve installationen, som gør installationsprocessen nemmere:

• Identificer de valgmuligheder og konfigurationer, der gælder for anvendelsesformålet.

• Indstil kontakterne, hvis det er nødvendigt

• Vurder de mekaniske, elektriske og miljømæssige krav

Mekaniske vurderinger

På monteringsstedet til transmitter Rosemount 8732 skal der være tilstrækkeligt med plads til at foretage en sikker montering, nem adgang til installationsrøråbninger, transmitterens dæksler skal kunne åbnes helt, og displayskærmen skal nemt kunne aflæses (se Figur 1).

Hvis Rosemount 8732 monteres separat fra føleren, gælder der ikke de begrænsninger, der muligvis gælder for føleren.

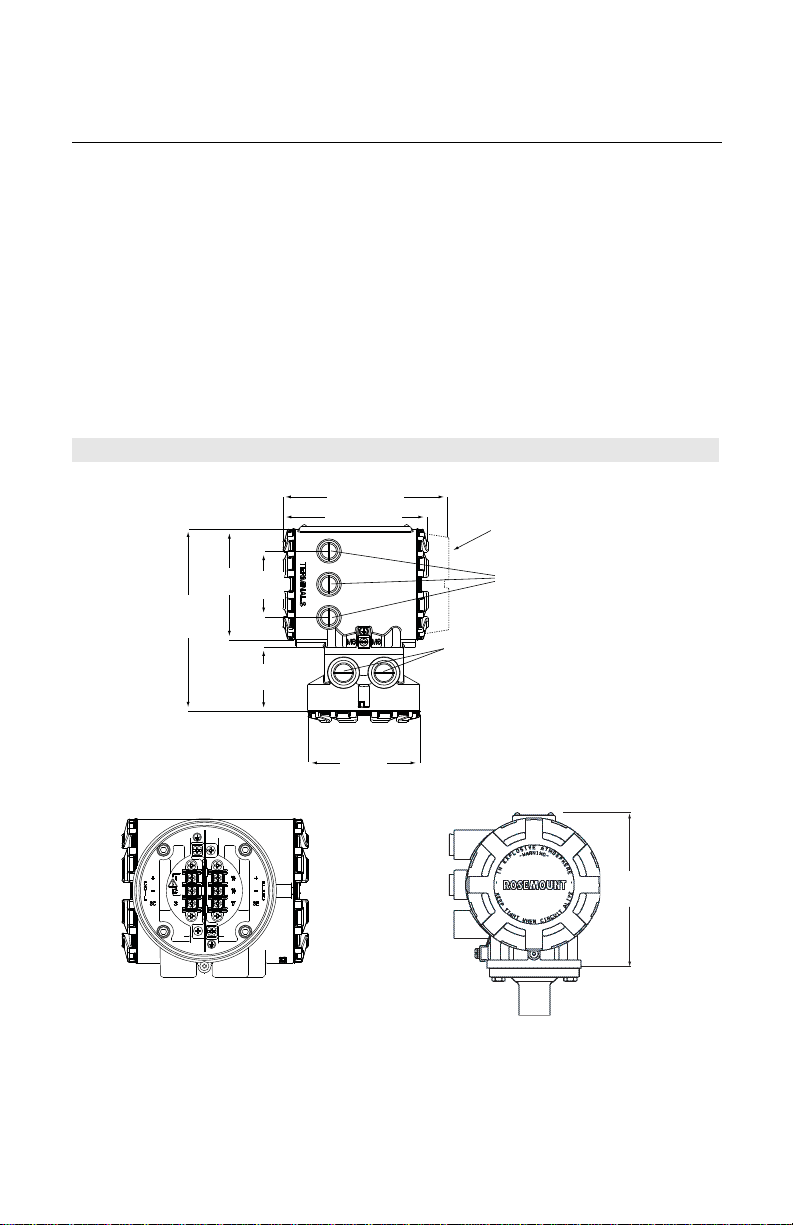

Figur 1. Måltegning af Rosemount 8732

BEMÆRK:

* Der kan fås M20- og PG 13.5-tilslutninger til anvendelse sammen med gevindskårne installationsrøradaptere.

Installationsvejledning

00825-0108-4663, Rev. BC December 2012

Rosemount 8732

Miljøhensyn

For at få transmitteren til at holde længst muligt skal for megen varme og vibrationer undgås. Typiske problemområder:

• Kraftigt vibrerende ledninger med indbyggede transmittere

• Installationer i direkte sollys i et varmt klima

• Udendørs installationer i et koldt klima. Eksternt/fjernmonterede transmittere kan installeres i kontrolrummet for at beskytte elektronikken mod det barske miljø og give nem adgang til konfiguration eller service.

Både eksternt/fjernmonterede og indbyggede Rosemount 8732-transmittere kræver ekstern strøm, så der skal være adgang til en egnet strømforsyning.

Installationsprocedurer

Installation af Rosemount 8732 omfatter både detaljerede mekaniske og elektriske installationsprocedurer.

Monter transmitteren

På et eksternt sted kan transmitteren monteres på et rør op til 50 mm (2 in.) i diameter eller mod en flad overflade.

Rørmontage

Sådan monteres transmitteren på et rør:

1. Fastgør monteringsbeslaget til røret med monteringsdelene.

2. Fastgør Rosemount 8732 til monteringsbeslaget med monteringsskruerne.

Hardwarejumpere/-kontakter

Elektronikkortet på 8732 er udstyret med to hardwarekontakter, som brugeren kan vælge. Disse kontakter indstiller simuleringsaktivering og transmittersikkerhed. Standardkonfigurationerne for kontakterne, når de afsendes fra fabrikken, er som følger:

Simuleringsaktivering: AFBRUDT

Transmittersikkerhed: AFBRUDT

Ændring af hardwarekontaktindstillinger

I de fleste tilfælde er det ikke nødvendigt at ændre hardwarekontakternes indstilling. Hvis det er nødvendigt at ændre kontaktindstillingerne, skal de trin, der er beskrevet i manualen, udføres.

Elektriske vurderinger

Før der udføres elektriske tilslutninger til Rosemount 8732, skal fabrikkens og de lokale elektriske standarder vurderes, og det skal sikres, at man har den korrekte strømforsyning, installationsrør og andet tilbehør, der er nødvendigt for at overholde disse standarder.

Drej transmitterhuset

Elektronikhuset kan drejes på føleren i intervaller på 90° ved at løsne de fire monteringsbolte på husets bund og montere boltene igen. Når huset er vendt tilbage til sin oprindelige position, skal det sikres, at overfladen er ren, og at der ikke er noget mellemrum mellem huset og føleren.

Installationsvejledning

Følere på 12,7–102 mm (½ til og med 4 in.)

Følere på 152 mm (6 in.) og derover

00825-0108-4663, Rev. BC

Rosemount 8732

December 2012

TRIN 2: HÅNDTERING

Alle dele skal håndteres forsigtigt, så de ikke beskadiges. Hvor det er muligt, skal systemet transporteres til installationsstedet i de originale forsendelsesbeholdere. PTFE-forede følere afsendes med endedæksler, som beskytter dem både mod mekaniske skader og normal uhæmmet forvridning. Tag endedækslerne af umiddelbart før installationen.

Figur 2. Rosemount 8705 følerstøtte til håndtering

Installationsvejledning

5 rørdiametre 2 rørdiametre

Flow

00825-0108-4663, Rev. BC December 2012

Rosemount 8732

TRIN 3: MONTERING

Rørføring før/efter elektrodefladen

For at sikre specifikationernes nøjagtighed ved vidt forskellige procesforhold skal føleren installeres mindst 5 lige rørdiametre med strømmen og 2 rørdiametre mod strømmen fra elektrodefladen (se Figur 3).

Figur 3. Lige rørdiametre med og mod strømmen

Installationer med reducerede lige løb fra 0 til 5 rørdiametre er mulige. I installationer med reducerede lige rørløb kan målingen ændre sig helt op til 0,5 %. Rapporterede flowhastigheder ligger stadig højt mht. gentagelse.

Flowretning

Føleren skal monteres, så den FREMADRETTEDE ende af flowpilen, som ses på følerens identifikationsmærkat, peger i flowretningen gennem føleren.

Installationsvejledning

FLOW

Forkert

Rigtigt

00825-0108-4663, Rev. BC

Rosemount 8732

December 2012

Placering af føleren

Føleren skal installeres et sted, som sikrer, at føleren konstant er fuld under brugen. Lodret installation tillader opadgående procesvæskeflow og holder tværsnitsområdet fuldt, uanset flowhastigheden. Vandret installation skal begrænses til lave rørsektioner, som normalt er fulde.

Figur 4. Følerretning

Følerretning

Elektroderne i føleren vender korrekt, når de to måleelektroder er i positionerne kl. 3 og 9 eller inden for en vinkel på 45° i forhold til lodret, som vist i højre side af Figur 5. Undgå at montere i en retning, som placerer følerens overdel i en vinkel på 90° fra den lodrette position, som vist i venstre side af Figur 5.

Figur 5. Monteringsposition

Installationsvejledning

PAKNING, SOM KØBES SEPARAT

JORDINGSRING

OG PAKNING,

EKSTRAUDSTYR

FLOW

00825-0108-4663, Rev. BC December 2012

Rosemount 8732

TRIN 4: INSTALLATION

Følere med flanger

Pakninger

Føleren skal have en pakning ved hver af sine tilslutninger til tilstødende anordninger eller rørføring. Det valgte pakningsmateriale skal være kompatibelt med procesvæsken og driftsforholdene. Metalliske eller spiralsnoede pakninger kan beskadige foringen. Der skal være pakninger på hver side af en jordforbindelsesring. Til alle andre anvendelsesformål (herunder følere med foringsbeskyttelse eller jordelektrode) kræves der kun én pakning på hver endetilslutning.

Figur 6. Placering af pakning med flange

Flangebolte

BEMÆRK

Boltene må ikke strammes på én side ad gangen. Hver side skal strammes samtidigt. Eksempel:

1. Tilpas venstre

2. Tilpas højre

3. Stram venstre

4. Stram højre Tilpas og stram ikke siden før elektrodefladen og derefter siden efter elektrodefladen. Hvis boltene strammes uden at skifte mellem flangerne før og efter elektrodefladen, kan det medføre skader på foringen.

Foreslåede momentværdier ud fra følerledningens størrelse og foringstype er anført i Tabel 1 for ASME B16.5 og Tabel 2 for EN-flanger. Konsulter fabrikken, hvis følerens flangeklassificering ikke er anført. Tilspænd flangeboltene i den side af føleren, der er før elektrodefladen, som vist i trinsekvensen på Figur 7, til 20 % af de foreslåede momentværdier. Gentag processen på den side af føleren, der kommer efter elektrodefladen. Boltene spændes på samme måde skiftevis ved følere med flere eller færre flangebolte. Gentag hele tilspændingsrækkefølgen ved 40 %, 60 %, 80 % og 100 % af de foreslåede momentværdier, eller indtil udsivningen mellem proces- og følerflangerne standser.

Installationsvejledning

8 bolte

00825-0108-4663, Rev. BC

Rosemount 8732

Hvis udsivningen ikke standses ved de foreslåede momentværdier, kan boltene efterspændes i intervaller på yderligere 10 %, indtil leddet holder op med at lække, eller indtil den målte momentværdi når boltenes maksimale momentværdi. Praktiske hensyn til foringens integritet fører ofte brugeren til forskellige momentværdier for at standse udsivningen som følge af de unikke kombinationer af flanger, bolte, pakninger og følerforingsmateriale.

Kontrollér, om der er lækager ved flangerne, når boltene er tilspændt. Anvendes de korrekte tilspændingsmetoder ikke, kan det resultere i alvorlige skader. Følere skal tilspændes anden gang 24 timer efter den første installation. Følerforingsmaterialet kan med tiden deformeres under tryk.

Figur 7. Rækkefølge for tilspænding af flangebolte

December 2012

Tabel 1. Foreslåede momentværdier for flangebolte på højsignalfølerne Rosemount 8705 og 8707

Polyurethan-/neopren-/linatex-/

adiprenforing

Klasse 150

(lb-ft.)

Størrelseskode Ledningsstørrelse

005 15 mm (0,5 in.) 8 8 – – 010 25 mm (1 in.) 8 12 – – 015 40 mm (1,5 in.) 13 25 7 18 020 50 mm (2 in.) 19 17 14 11 025 65 mm (2,5 in.) 22 24 17 16 030 80 mm (3 in.) 34 35 23 23 040 100 mm (4 in.) 26 50 17 32 050 125 mm (5 in.) 36 60 25 35 060 150 mm (6 in.) 45 50 30 37 080 200 mm (8 in.) 60 82 42 55 100 250 mm (10 in.) 55 80 40 70 120 300 mm (12 in.) 65 125 55 105 140 350 mm (14 in.) 85 11 0 70 95 160 400 mm (16 in.) 85 160 65 140 180 450 mm (18 in.) 120 170 95 150 200 500 mm (20 in.) 11 0 175 90 150 240 600 mm (24 in.) 165 280 140 250 300 750 mm (30 in.) 195 415 165 375 360 900 mm (36 in.) 280 575 245 525

PTFE-/ETFE-/PFA-foringer

Klasse 150

(lb-ft.)

Klasse 300

(lb-ft.)

Klasse 300

(lb-ft.)

Installationsvejledning

00825-0108-4663, Rev. BC December 2012

Rosemount 8732

Tabel 2. Specifikationer for flangeboltmoment og boltbelastning for 8705 (EN 1092-1)

PTFE-/ETFE-foring

Størrel-

seskode

Ledningsstørrelse (Nm) (Nm) (Nm) (Nm)

005 15 mm (0,5 in.) 10 010 25 mm (1 in.) 20 015 40 mm (1,5 in.) 50 020 50 mm (2 in.) 60 025 65 mm (2,5 in.) 50 030 80 mm (3 in.) 50 040 100 mm (4 in.) 50 70 050 125 mm (5,0 in.) 70 100 060 150 mm (6 in.) 90 130 080 200 mm (8 in.) 130 90 130 170 100 250 mm (10 in.) 100 130 190 250 120 300 mm (12 in.) 120 170 190 270 140 350 mm (14 in.) 160 220 320 410 160 400 mm (16 in.) 220 280 410 610 180 450 mm (18 in.) 190 340 330 420 200 500 mm (20 in.) 230 380 440 520 240 600 mm (24 in.) 290 570 590 850

PN10 PN 16 PN 25 PN 40

Rosemount 8732

Installationsvejledning

00825-0108-4663, Rev. BC

December 2012

Skema 2. (fortsat)

Specifikationer for tilspænding af flangebolt og boltbelastning for 8705

(EN 1092-1)

Polyurethan-, linatex-, adipren- og neoprenforinger

Størrels-

eskode

Ledningsstørrelse

010 25 mm (1 in.) 20 015 40 mm (1,5 in.) 30 020 50 mm (2 in.) 40 025 65 mm (2,5 in.) 35 030 80 mm (3 in.) 30 040 100 mm (4 in.) 40 50 050 125 mm (5,0 in.) 50 70 060 150 mm (6 in.) 60 90 080 200 mm (8 in.) 90 60 90 110 100 250 mm (10 in.) 70 80 130 170 120 300 mm (12 in.) 80 110 130 180 140 350 mm (14 in.) 11 0 150 210 280 160 400 mm (16 in.) 150 190 280 410 180 450 mm (18 in.) 130 230 220 280 200 500 mm (20 in.) 150 260 300 350 240 600 mm (24 in.) 200 380 390 560

PN 10 PN 16 PN 25 PN 40

(Nm) (Nm) (Nm) (Nm)

Installationsvejledning

Spacer Installation

Horizontal meters

Vertical meters

O-ring

PAKNING, SOM KØBES SEPARAT

TAPPER, MØTRIKKER OG SPÆNDESKIVER TIL MONTERING

AFSTANDSSTYKKE

TIL INDSPÆNDING

FLOW

Montering med afstandsstykke

Vandrette målere Lodrette målere

O-ring

00825-0108-4663, Rev. BC December 2012

Indspændingsfølere

Pakninger

Figur 8. Placering af pakning med indspænding

Justering

1. På rørledningsstørrelser på 40 til og med 200 mm (1,5 til og med 8 in.). Rosemount

anbefaler på det kraftigste at montere de medfølgende afstandsstykker for at sikre korrekt centrering af indspændingsføleren mellem procesflangerne. Følerstørrelser på 4 til og med 25 mm (0,15, 0,30, 0,5 og 1 in.) kræver ikke afstandsstykker til justering.

2. Indsæt tapper til undersiden af føleren mellem rørflangerne, og centrer afstandsstykket

midt på tappen. Se Figur 8 vedr. anbefalede placeringer af bolthuller til de medfølgende afstandsstykker. Tapspecifikationer er anført i Tabel 3.

3. Anbring føleren mellem flangerne. Sørg for, at afstandsstykkerne er korrekt centreret på

tapperne. Vedr. montering ved lodret flow skubbes O-ringen over tappen for at holde afstandsstykket på plads. Se Figur 8. For at sikre at afstandsstykkerne matcher flangestørrelse og klassificering for procesflangerne, henvises til Tabel 4.

4. Indsæt de resterende tapper, spændeskiver og møtrikker.

5. Spænd til momentspecifikationerne vist i Tabel 5. Boltene må ikke overspændes, da

foringen kan tage skade.

Tabel 3. Tapspecifikationer

Nominel følerstørrelse Tapspecifikationer

4–25 mm (0,15–1 in.) 316 SST ASTM A193, klassificering B8M Klasse 1

40–200 mm (1,5–8 in.) CS, ASTM A193, klassificering B7, gevindskårne monteringstapper

BEMÆRK

Følerstørrelser på 0,15, 0,30 og 0,5 tommer til montering mellem AMSE ½” flanger. Hvis der anvendes bolte af kulstofstål på følerstørrelser på 15 og 25 mm (0,15, 0,30, 0,5 og 1 in.), i stedet for de påkrævede bolte af rustfrit stål, forringes flowfølerens måling.

Rosemount 8732

gevindskårne monteringstapper

Installationsvejledning

00825-0108-4663, Rev. BC

Rosemount 8732

December 2012

Tabel 4. Skema over Rosemount afstandsstykker

Skema over Rosemount afstandsstykker

Ledningsstørrelse

Varenr.

0A15 40 1,5 JIS 10K-20K 0A20 50 2 JIS 10K-20K 0A30 80 3 JIS 10K 0B15 40 1,5 JIS 40K AA15 40 1,5 ANSI-150# AA20 50 2 ANSI-150# AA30 80 3 ANSI-150# AA40 100 4 ANSI-150# AA60 150 6 ANSI-150# AA80 200 8 ANSI-150# AB15 40 1,5 ANSI-300# AB20 50 2 ANSI-300# AB30 80 3 ANSI-300# AB40 100 4 ANSI-300# AB60 150 6 ANSI-300# AB80 200 8 ANSI-300# AB15 40 1,5 ANSI-300# AB20 50 2 ANSI-300# AB30 80 3 ANSI-300# AB40 100 4 ANSI-300# AB60 150 6 ANSI-300# AB80 200 8 ANSI-300# DB40 100 4 DIN-PN10/16 DB60 150 6 DIN-PN10/16 DB80 200 8 DIN-PN10/16 DC80 100 8 DIN-PN25 DD15 150 1,5 DIN-PN10/16/25/40 DD20 50 2 DIN-PN10/16/25/40 DD30 80 3 DIN-PN10/16/25/40 DD40 100 4 DIN-PN25/40 DD60 150 6 DIN-PN25/40 DD80 200 8 DIN-PN40 RA80 200 8 AS40871-PN16 RC20 50 2 AS40871-PN21/35 RC30 80 3 AS40871-PN21/35 RC40 100 4 AS40871-PN21/35 RC60 150 6 AS40871-PN21/35 RC80 200 8 AS40871-PN21/35

For at bestille et sæt med afstandsstykker (indeholder 3 afstandsstykker) bruges reservedelsnr. 08711-3211-xxxx sammen med ovennævnte varenr.

Flangeklassificering(mm) (in.)

Installationsvejledning

Rørholder, som købes separat

Pakning, som købes separat

00825-0108-4663, Rev. BC December 2012

Rosemount 8732

Flangebolte

Indspændingsfølere kræver tapper med gevind. Se Figur 7 vedr. tilspændingsmomentrækkefølge. Kontrollér altid, om der er lækager ved flangerne, når boltene er tilspændt. Alle følere skal tilspændes anden gang 24 timer efter den første tilspænding af flangeboltene.

Tabel 5. Tilspændingsmomentspecifikationer Rosemount 8711

Størrelseskode Ledningsstørrelse Nm Lb-ft.

15 F 4 mm (0,15 in.) 7 5 30 F 8 mm (0,30 in.) 7 5

005 15 mm (0,5 in.) 7 5 010 25 mm (1 in.) 14 10 015 40 mm (1,5 in.) 20 15 020 50 mm (2 in.) 34 25 030 80 mm (3 in.) 54 40 040 100 mm (4 in.) 41 30 060 150 mm (6 in.) 68 50 080 200 mm (8 in.) 95 70

Sanitære følere

Pakninger

Føleren skal have en pakning ved hver af sine tilslutninger til tilstødende anordninger eller rørføring. Det valgte pakningsmateriale skal være kompatibelt med procesvæsken og driftsforholdene. Pakninger medfølger mellem IDF-fittingen og procesforbindelsesfittingen, såsom en Tri-Clamp-fitting, på alle Rosemount 8721 sanitære følere, undtagen når procesforbindelsesfittingerne ikke medfølger, og den eneste forbindelsestype er en IDF-fitting.

Justering og boltmontering

Fabrikkens standardpraksis skal følges ved installation af et magmeter med sanitetsfittinger. Der kræves ikke unikke momentværdier og boltmonteringsteknik.

Figur 9. Sanitetsinstallation Rosemount 8721

Installationsvejledning

Jordforbindelsesringe eller

foringsbeskyttelse

00825-0108-4663, Rev. BC

Rosemount 8732

December 2012

TRIN 5: JORDFORBINDELSE

Brug Tabel 6 til at afgøre, hvilken jordforbindelsesmulighed, der skal følges for at få en korrekt installation. Følerbeklædningen skal være jordforbundet i overensstemmelse med gældende lovgivning vedrørende elektricitet. Gøres det ikke, kan det forringe den beskyttelse, som udstyret giver.

Tabel 6. Installation af jordforbindelse

Muligheder i forbindelse med installation af jordforbindelse

Rørtype Jordforbindelse Jordforbindelsesringe Jordelektrode Foringsbeskyttelse

Ledende, uforet rør Se Figur 10 Kræves ikke Kræves ikke Se Figur 11

Ledende, foret rør Utilstrækkelig

Ikke-ledende rør Utilstrækkelig

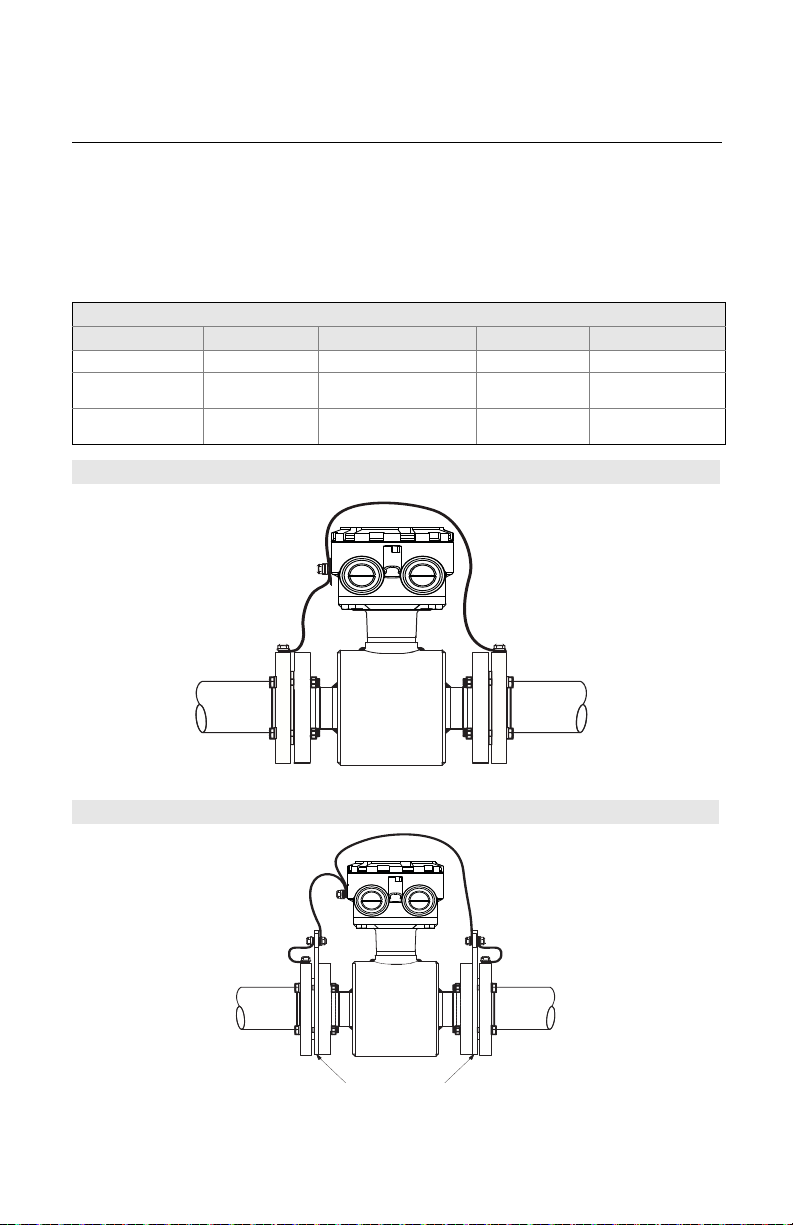

Figur 10. Jordforbindelse eller jordelektrode i foret rør

jordforbindelse

Se Figur 11 Se Figur 10 Se Figur 11

Se Figur 12 Se Figur 13 Se Figur 12

Figur 11. Jordforbindelse med jordforbindelsesringe eller foringsbeskyttelse

Installationsvejledning

Jordforbindelsesringe eller

foringsbeskyttelse

00825-0108-4663, Rev. BC December 2012

Figur 12. Jordforbindelse med jordforbindelsesringe eller foringsbeskyttelse

Figur 13. Jordforbindelse med jordelektrode

Rosemount 8732

Installationsvejledning

Spoletræk og elektrodekabler

Strøm

Udgange

Strøm

Udgange

Spoletræk og elektrodekabler

Strøm

Udgange

Strøm

Udgange

00825-0108-4663, Rev. BC

Rosemount 8732

December 2012

TRIN 6: LEDNINGSFØRING

I dette afsnit beskrives forbindelsen mellem transmitteren og føleren, FOUNDATION-feltbussegmentet og strømforsyningen til transmitteren. Følg oplysningerne om installationsrør samt krav til kabler og frakobling i afsnittene nedenfor.

Installationsrøråbninger og tilslutninger

Både følerens og transmitterens samlingsbokse har åbninger til 1/2-tommers NPT-installationsrørsforbindelser, hvortil der fås CM20 eller PG 13.5 tilslutninger. Disse tilslutninger skal udføres i overensstemmelse med national, lokal og fabriksmæssig elektrisk praksis. Ubrugte åbninger skal forsegles med metalpropper. Korrekt elektrisk installation er nødvendig for at undgå fejl, der skyldes elektrisk støj og interferens. Separate installationsrør er ikke nødvendige til spoletræk- og signalkablerne, men der skal bruges en speciel installationsrørledning mellem hver transmitter og føler. For at sikre de bedste resultater skal man bruge et skærmet kabel i elektrisk støjende miljøer. Ved klargøring af ledningsforbindelserne må der kun lige akkurat fjernes så meget isolering, at ledningen kan monteres helt ind under klemmeforbindelsen. Hvis der fjernes for meget isolering, kan det medføre uønsket elektrisk kortslutning til transmitterhuset eller andre ledningsforbindelser. Hvis der installeres følere med flanger i udstyr, der kræver en indkapslingsgrad på IP68, skal der anvendes forseglede kabelforskruninger, rørledninger og rørledningspropper, der overholder kravene til IP68.

Krav til installationsrør

Der skal bruges et enkelt specielt installationsrør til spoletræk- og signalkablet mellem føleren og den fjernmonterede transmitter. Se Figur 14. Bundtede kabler i et enkelt installationsrør har tilbøjelighed til at skabe interferens og støjproblemer i systemet. Brug ét sæt kabler pr. installationsrørløb.

Figur 14. Klargøring af installationsrør

Forkert Rigtigt

Installationsvejledning

Kabelafskærmning

26 (1,00)

BEMÆRK Målene er i millimeter (tommer).

00825-0108-4663, Rev. BC December 2012

Rosemount 8732

Før den korrekte størrelse kabel gennem installationsrørets tilslutninger i det magnetiske flowmålersystem. Før strømkablet fra strømkilden til transmitteren. Før spoletræk- og signalkablerne mellem flowmåleren og transmitteren.

• Installerede signalledninger må ikke løbe sammen og må ikke befinde sig i samme

kabelbakke som veksel- eller jævnstrømsledningerne.

• Enheden skal være korrekt jordforbundet eller jordet i overensstemmelse med de lokale

regler om elektricitet.

• Der skal bruges et kombinationskabel fra Rosemount med reservedelsnr.

08732-0753-2004 (m) eller for 08732-0753-1003 (ft.) at leve op til EMC-kravene.

Ledningsføring fra transmitter til føler

Transmitteren kan være bygget sammen med føleren eller være fjernmonteret ifølge ledningsanvisningerne.

Krav til og klargøring af fjernmonteret kabel

I forbindelse med installationer, der bruger det særskilte spoletræk- og signalkabel, må længden ikke være mere end 300 meter (1.000 ft.). Der skal bruges samme længde til hvert enkelt kabel. Se Tabel 7.

I forbindelse med installationer, der bruger det kombinerede spoletræk- og signalkabel, må længden ikke være mere end 100 meter (330 ft.). Se Tabel 7.

Klargør enderne på spoletræk- og signalkablerne, som det ses på Figur 15. Begræns det uskærmede ledningsstykke til 1” på både spoletræk- og signalkabler. Uskærmede ledninger skal omvikles med den rigtige isolering. Overskydende ledningslængder, eller hvis kabelafskærmninger ikke tilsluttes, kan skabe elektrisk støj, der medfører ustabile måleraflæsninger.

Figur 15. Detaljeret illustration vedr. kabelklargøringen

Installationsvejledning

ADVARSEL

00825-0108-4663, Rev. BC

Rosemount 8732

December 2012

Ved bestilling af kabel angives længde som ønsket mængde.

25 ft. = Mængde (25) 08732-0753-1003

Tabel 7. Krav til kablet

Beskrivelse Længde Delnummer

Spoletrækkabel (14 AWG) Belden 8720, Alpha 2442 eller tilsvarende

Signalkabel (20 AWG) Belden 8762, Alpha 2411 eller tilsvarende

Kombineret kabel Spoletrækkabel (18 AWG) og signalkabel (20 AWG)

08712-0060-2013 08712-0060-0001

08712-0061-2003 08712-0061-0001

08732-0753-2004 08732-0753-1003

Risiko for stød over klemme 1 og 2 (40 V ac).

Tilslutning af transmitteren til føleren

Når der bruges særskilte kabler til spoletræk og signal, henvises til Tabel 8. Hvis der bruges kombineret spoletræk- og signalkabel, henvises til Tabel 9. Se Figur 16 vedr. diagrammer for ledningsføring af transmitteren.

1. Forbind spoletrækkablet vha. klemme 1, 2 og 3 (jord).

2. Forbind signalkablet vha. klemme 17, 18 og 19.

Tabel 8. Særskilte spoletræk- og signalkabler

Transmitterklemme Følerklemme Ledningstykkelse Ledningsfarve

1 1 14 Klar

2 2 14 Sort

3 eller jord 3 eller jord 14 Afskærmning

17 17 20 Afskærmning

18 18 20 Sort

19 19 20 Klar

Tabel 9. Kombineret spoletræk- og signalkabel

Transmitterklemme Følerklemme Ledningstykkelse Ledningsfarve

1 1 18 Rød

2 2 18 Grøn

3 eller jord 3 eller jord 18 Afskærmning

17 17 20 Afskærmning

18 18 20 Sort

19 19 20 Hvid

Installationsvejledning

Transsmiter

Tube

Coil Drive Cable

1 Red 2 Green 3 Shield 17 Shield 18 Black 19 White

Cut Shield

Signal Cable

17 Shield 18 Black 19 White1 Red 2 Green 3 Shield

Spoletrækkabel Signalkabel

Afskåret afskærmning

Transmitter

17 afskærmet 18 sort 19 hvid

1 rød 2 grøn 3 afskærmet

Følere

17 afskærmet 18 sort 19 hvid

00825-0108-4663, Rev. BC December 2012

Figur 16. Ledningsføring for eksternt monteret

BEMÆRK

Når der bruges kombineret kabel leveret af Rosemount, indeholder signalledningerne til klemme 18 og 19 et ekstra afskærmet kabel. Disse to afskærmede kabler skal forbindes med hovedafskærmningskablet ved klemme 17 ved følerklemmeblokken og skæres tilbage til isoleringen i transmitterens forgreningsdåse. Se Figur 17.

Figur 17. Ledningsdiagram for kombineret spoletræk- og signalkabel

Rosemount 8732

Installationsvejledning

00825-0108-4663, Rev. BC

Rosemount 8732

December 2012

Indbyggede transmittere

Tilslutningskabler til indbyggede transmittere er installeret fra fabrikken. Se Figur 18. Der må ikke bruges andre kabler end dem, der leveres af Emerson Process Management, Rosemount Inc.

Figur 18. Ledningsdiagram for indbygget 8732E

FOUNDATION feltbus-ledningsforbindelser

Transmitterens kommunikationsindgang

Der skal for F 32 V jævnstrøm ved transmitterens kommunikationsklemmer. Overskrid ikke 32 V jævnstrøm ved transmitterens kommunikationsklemmer. Anvend ikke vekselspænding til transmitterens kommunikationsklemmer. Forkert forsyningsspænding kan beskadige transmitteren.

Feltledninger

Den strøm, som forsyner F transmitterens strømforsyning. Det bedste resultat opnås med et skærmet, parsnoet kabel. For at kunne opnå den maksimale ydeevne i nye applikationer skal man anvende et parsnoet kabel, som er specielt konstrueret til feltbuskommunikation. Antallet af apparater på et feltbussegment begrænses af forsyningsspændingen, modstanden i kablet samt den mængde strøm, som trækkes af hvert apparat. Se Tabel 10 vedr. kabelspecifikationer.

OUNDATION-feltbuskommunikation være min. 9 V jævnstrøm og maks.

OUNDATION-feltbuskommunikationen, skal være uafhængig af

Tabel 10. Ideelle kabelspecifikationer for feltbusledningsføring

Karakteristik Ideel specifikation

Impedans 100 ohm ± 20 % ved 31,25 kHz

Trådstørrelse 0,8 mm2 (18 AWG)

Afskærmning 90 %

Dæmpning 3 dB/km

Kapacitiv ubalance 2 nF/km

Installationsvejledning

Terminatorer

Feltbussegment

(Bus)

(Linje)

Strømstabilisator

Kontrolrum

Apparat 1 til og med 11*

OUNDATION

feltbusvært

Strø mf-

orsyning

*For egensikre installationer kan der være færre anordninger tilladt pr. egensikker barriere.

00825-0108-4663, Rev. BC December 2012

Strømstabilisering

Der skal til strømforsyningen til hver feltbus bruges en strømstabilisator til at koble strømforsyningseffekten fra feltbussens ledningssegment.

Figur 19. Strømforbindelser

Rosemount 8732

Installationsvejledning

–FF-signal

+FF-signal

00825-0108-4663, Rev. BC

Rosemount 8732

Transmitterens ledningsforbindelser

Følg trinene nedenfor for at ledningsføre 8732E F

1. Sørg for, at strømstabilisator og kabel overholder de krav, som er vist ovenfor under

'Feltledninger'

2. Sørg for, at der ikke er sluttet strøm til transmitteren.

3. Træk feltbusledningen via passende installationsrørsindgang.

4. Slut en feltbusledning til klemme 1 og den anden feltbusledning til klemme 2.

Feltbustransmitter model 8732E skelner ikke mellem polaritet. Se Figur 20.

Ved tilslutning af ledninger til skrueklemmer anbefales det at anvende krympede kabelsko. Stram klemmerne for at sikre tilstrækkelig kontakt. Begge transmitterdæksler skal slutte helt til for at leve op til eksplosionssikringskravene. Transmitterdækslerne må ikke fjernes i en eksplosiv atmosfære, når der er strøm på transmitteren.

Figur 20. 8732E FOUNDATION-feltbus-ledningsdiagram

OUNDATION-feltbustransmitteren:

December 2012

Installationsvejledning

0.2

0.3

0.4

0.5

0.6

0.7

0.8

0.9

Strømforsyning (volt)

I = Krav til forsyningsstrøm (A) V = Strømforsyningens spænding (volt)

Forsyningsstrøm (A)

00825-0108-4663, Rev. BC December 2012

Rosemount 8732

Strømforsyning til transmitteren

Transmitter model 8732E er konstrueret til en strømforsyning på 90–250 V vekselstrøm, 50–60 Hz eller 12–42 V jævnstrøm. Før der sluttes strøm til Rosemount 8732E, skal nedenstående standarder overvejes, og det skal sikres, at man har den korrekte strømforsyning, installationsrør og andet tilbehør. Transmitteren skal ledningsføres ifølge de elektriske krav til forsyningsspændingen, der foreligger nationalt, lokalt og for anlægget. Se Figur 21.

Figur 21. Krav til jævnstrømsforsyning

Krav til forsyningskabel

Brug en 12–18 AWG-ledning, som er normeret til anvendelsesformålets rette temperatur. For tilslutninger ved omgivende temperaturer over 60 °C (140 °F), benyttes en ledning, der er normeret til 80 °C (176 °F). For omgivende temperaturer, som er højere end 80 °C (176 °F), benyttes en ledning, som er normeret til 110 °C (230 °F). Ved anvendelse af transmittere, der bruger jævnstrøm, og som har forlængede kabler, skal det sikres, at der er minimum 12 V jævnstrøm ved transmitterens klemmer.

Frakobling

Tilslut enheden gennem en ekstern afbryder eller kredsløbsafbryder. Afbryderen eller kredsløbsafbryderen skal afmærkes tydeligt og placeres i nærheden af transmitteren og i overensstemmelse med lokale elektriske kontrolbestemmelser.

Installationskategori

Installationskategorien for 8732E er (overspænding) kategori II.

Overstrømsbeskyttelse

Der kræves overstrømsbeskyttelse af forsyningsledningerne til flowtransmittere model Rosemount 8732E. Den maksimale kapacitet for overstrømsanordningerne fremgår af Tabel 11.

Tabel 11. Grænser for overstrøm

Forsyningsnet Sikringsklassificering Producent

95–250 VAC 2 A, hurtigtvirkende Bussman AGC2 eller tilsvarende

12–42 Vdc 3 A, hurtigtvirkende Bussman AGC3 eller tilsvarende

Installationsvejledning

00825-0108-4663, Rev. BC

Rosemount 8732

Strømforsyning til 8732E

Til anvendelsesformål, hvor der skal bruges vekselstrøm (90–250 VAC, 50–60 Hz) tilsluttes AC Neutral til klemme 9 (AC N/L2) og AC Line tilsluttes klemme 10 (AC/L1). Til anvendelsesformål, hvor der skal bruges jævnstrøm (DC), tilsluttes negativ til klemme 9 (DC –) og postiv til 10 (DC +). Enheder, som drives af 12–42 V jævnstrømsforsyning, kan trække op til 1 A. Se Figur 22 for klemmerækkens tilslutninger.

Figur 22. Strømforbindelser til transmitter 8732E

December 2012

Låseskrue til dæksel

På transmitterhuse, der leveres med en låseskrue til dækslet, skal skruen monteres, når transmitteren er korrekt tilsluttet og startet. Følg trinene nedenfor ved montering af dækslets låseskrue:

1. Kontrollér, at dækslets låseskrue er skruet helt ind i huset.

2. Monter transmitterhusets dæksel, og kontrollér, at dækslet sidder tæt ind mod huset.

3. Løsn låseskruen med en M4 skruenøgle, indtil den rører ved transmitterdækslet.

4. Drej låseskruen

(Bemærk: Hvis der skrues for kraftigt, kan gevindet blive ødelagt.)

5. Kontrollér, at dækslet ikke kan fjernes.

/2 omgang mere mod uret for at fastgøre dækslet.

Installationsvejledning

00825-0108-4663, Rev. BC December 2012

Rosemount 8732

Trin 7: Grundlæggende konfiguration

Hurtig opstart

Når det magnetiske flowmålersystem er installeret og kommunikation etableret, skal transmitterkonfigurationen fuldføres. Transmitterens standardkonfiguration, uden udstyrskode C1 (brugerdefineret konfiguration), afsendes med følgende parametre:

Tekniske enheder: ft/s

Følerstørrelse: 3 in.

Sensorens kalibreringsnummer: 100000501000000

Tildeling af tag og nodeadresser til apparater

Magnetisk flowtransmitter 8732E med FOUNDATION-feltbus leveres med et blankt tag og en midlertidig adresse, som gør, at masteren automatisk kan tildele en adresse og et tag. Hvis tagget eller adressen skal ændres, bruges konfigurationsredskabets funktioner. Redskaberne gør følgende:

• Ændrer tagget til en ny værdi.

• Ændrer adressen til en ny adresse. Når apparatet er på en midlertidig adresse, er det kun tagget og adressen, der kan ændres eller skrives til. Kilden, transduceren og funktionsblokkene er deaktiverede.

Flowspecifik blokkonfiguration

AI-blok

Funktionsblokken for analog indgang (AI) fungerer som den primære grænseflade mellem målesystemet og kontrol- og/eller overvågningssystemerne. For at apparatet kan konfigureres korrekt, skal fire parametre være indstillet for, at grænsefladen mellem AI-blokken og transducerblokken kan fungere korrekt.

1. Indstil parameteret for CHANNEL til AI1.CHANNEL = 1 (Flow).

I den magnetiske flowtransmitter model 8732E er kun én kanal tilgængelig.

2. Indstil XD_SCALE. Standardkonfigurationen er 0–30 ft/s

3. Indstil L_TYPE som Direct. L_TYPE kan enten være ”Direct” eller ”Indirect”.

4. Hvis L_TYPE indstilles som ”Indirect”, skal OUT_SCALE-området konfigureres.

Overordnet blokkonfiguration

Almindeligvis er det kun transducerblokken og AI-blokken, som har konfigurationer for flowspecifikke parametre. Alle andre funktionsblokke konfigureres ved at kæde AI-blokken sammen med andre blokke, som skal bruges til kontrol og/eller overvågning af applikationer.

BEMÆRK

Find flere oplysninger om konfiguration og fejlfinding af AI-blokken i F

OUNDATION

™

-feltbusblokkens produktmanual, dokument 00809-0100-4783.

Rosemount 8732

1. Diagnostic Controls

2. Basic Diagnostics

3. Advanced Diagnostics

4. Diagnostic Variables

5. Trims

6. Status

1. PV

2. Diagnostics

3. Basic

Setup

4. Detailed

Setup

5. Mode

1. Empty Pipe Limits

2 . Electronics Temp

1. EP Value

2. Electronics Temp

3. Line Noise

4. 5 Hz SNR

5. 37 Hz SNR

6. Signal Power

7. 8714i Results

1. Operating Mode

2. Man Config DSP

3. Coil Drive Freq

4. Low Flow Cutoff

5. PV Damping

1. Coil Drive Freq

2. Density Value

3. Sensor USL (EU0)

4. Sensor LSL (EU100)

5. PV Min S

1. Additional Params

2. Display Language

3. Signal Processing

4. Device Info

1. Flow Units

2. Line Size

3. PV URV (EU 0)

4. PV LRV (EU 100)

5. Calibration Number

6. Damping

1. Flange Type

2. Flange Material

3. Electrode Type

4. Electrode Material

5. Liner Material

1. Device ID

2. PV Sensor S/N

3. Sensor Tag

4 Revision No.

5. Construction Materials

1. Status

2. Samples

3. % Limit

4. Time Limit

1. Electronics Trim

2. Auto Zero

3. Universal Trim

1. 8714i Meter Verification

2. Licensing

1. Run 8714i Verification

2. 8714i Results

3. Sensor Signature

4. Set Pass/Fail Criteria

5. Measurements

1. Signature Values

2. Re-Signature Meter

3. Recall Last Saved Values

1. License Status

2. License Key

1. Device ID

2. License Key

1. Coil Resistance

2. Coil Signature

3. Electrode Resistance

1. No Flow Limit

2. Flowing, Limit

3. Empty Pipe Limit

1. Test Condition

2. Test Criteria

3. 8714i Test Result

4. Simulated Velocity

5. Actual Velocity

6. Velocity Deviation

7. Xmtr Cal Test Result

8. Sensor Cal Deviation

9. Sensor Cal Test Result

- Coil Circuit Test Result

- Electrode Circuit Test

Resul

1. Test Condition

2. Test Criteria

3. 8714i Test Result

4. Simulated Velocity

5. Actual Velocity

6. Velocity Deviation

7. Xmtr Cal Test Result

8. Sensor Cal Deviation

9. Sensor Cal Test Result

- Coil Circuit Test Result

- Electrode Circuit Test

Resul

1. XD_ERROR

2. ST_REV

3. BLOCK_ERROR

4. Detailed Status

1. Target Mode

2. Actual Mode

3. Permitted Mode

4. Normal Mode

8732E F

OUNDATION

™ Fieldbus Field Communicator Menu Tree

1. PV Value

2. PV Status

1. EP Value

2. EP Trig. Level

3. EP Counts

Figur 23. Rosemount 8732E FOUNDATION-feltbussens menutræ

Installationsvejledning

00825-0108-4663, Rev. BC

December 2012

Installationsvejledning

00825-0108-4663, Rev. BC December 2012

Rosemount 8732

Produktcertificeringer

Godkendte fremstillingssteder

Rosemount Inc. – Eden Prairie, Minnesota, USA

Fisher-Rosemount Technologias de Flujo, S.A. de C.V. – Chihuahua Mexico

Emerson Process Management Flow – Ede, Holland

Asia Flow Technology Center – Nanjing, Kina

INFORMATIONER OM EU-DIREKTIVER

EF-overensstemmelseserklæringen kan findes på side 36. Den nyeste udgave kan findes på www.rosemount.com.

Type n-beskyttelsestype i overensstemmelse med EN 50021

• Indgangene på denne enhed skal lukkes med en passende EEx e eller EEx n

metalkabelforskruning eller metalskrueprop eller en anden passende ATEX-godkendt kabelforskruning eller skrueprop med IP66-klassificering, som er certificeret af en EU-godkendt certificeringsinstans.

CE-mærkning

Overholder EN 61326-1 : 2006

Rosemount 8732E-transmittere:

Overholder vigtige arbejdsmiljø- og sikkerhedskrav: EN 60079-0: 2006 EN 60079-1: 2007 EN 60079-7: 2007 EN 60079-11: 2007 EN 60079-26: 2004 EN 60079-27: 2006 EN 50281-1-1: 1998 + A1

Internationale certifikater

Rosemount Inc. overholder følgende IEC-krav.

C-Tick-mærkning

Rosemount 8732E-transmittere:

IEC 60079-0: 2004 IEC 60079-1: 2007-04 IEC 60079-11: 2006 IEC 60079-26: 2004 IEC 60079-7: 2006-07 IEC 61241-0: 2004 IEC 61241-1: 2004

Installationsvejledning

00825-0108-4663, Rev. BC

Rosemount 8732

BEMÆRK

Til egensikre udgange på 8732E-udgangen skal kode F vælges. Egensikre udgange til klasse I, division 1, gruppe A, B, C, D. Temp. kode – T4 ved 60 °C

Egensikre udgange for Ex de [ia] IIB eller IIC T6

BEMÆRK

For 8732E transmittere med lokal brugergrænseflade (LOI) er den nedre omgivende temperaturgrænse –20 °C.

Nordamerikanske certificeringer

Godkendelser udstedt af FM (Factory Mutual)

N0 Ikke-brændbar for klasse I, division 2

Gruppe A, B, C og D ikke-brændbare væsker (T4 ved 60 °C: –50 °C ≤ To ≤ +60 °C) Støveksplosionssikker for klasse II/III, division 1 Gruppe E, F og G (T5 ved 60 °C) Eksplosionsfarlige placeringer; indkapslingstype 4X

N5 Ikke-brændbar for klasse I, division 2,

Gruppe A, B, C og D brændbare væsker (T4 ved 60 °C: –50 °C ≤ To ≤ +60 °C) Støveksplosionssikker for klasse II/III, division 1 Gruppe E, F og G (T5 ved 60 °C) Eksplosionsfarlige placeringer; indkapslingstype 4X Der kræves følere med N5-godkendelse

December 2012

E5 Eksplosionssikker for klasse I, division 1

Gruppe C og D (T6 ved 60 °C) Støveksplosionssikker for klasse II/III, division 1 Gruppe E, F og G (T5 ved 60 °C), Ikke-brændbar til klasse I, division 2 Gruppe A, B, C og D brændbare væsker (T4 ved 60 °C: –50 °C ≤ To ≤ +60 °C) Eksplosionsfarlige placeringer; indkapslingstype 4X

Canadian Standards Association (CSA)

N0 Ikke-brændbar for klasse I, division 2

Gruppe A, B, C og D ikke-brændbare væsker (T4 ved 60 °C: –50 °C ≤ To ≤ +60 °C) Støveksplosionssikker for klasse II/III, division 1 Gruppe E, F og G (T4 ved 60 °C) Eksplosionsfarlige placeringer; indkapslingstype 4X

Installationsvejledning

00825-0108-4663, Rev. BC December 2012

Europæiske certificeringer E1 ATEX brandsikker

Certifikat nr.: KEMA 07ATEX0073 X

II 2G Ex de IIC T6 eller IIC 2G Ex de [ia] IIC T6

uden LOI (–50 °C ≤ To ≤ +60 °C) med LOI (–20 °C ≤ To ≤ +60 °C) V

= 250 VAC eller 42 VDC

maks

0575

ED ATEX brandsikker

Certifikat nr.: KEMA 07ATEX0073 X

II 2G Ex de IIB T6 eller II 2G Ex de [ia] IIB T6

uden LOI (–50 °C ≤ To ≤ +60 °C) med LOI (–20 °C ≤ To ≤ +60 °C) V

= 250 VAC eller 42 VDC

maks

0575

ND ATEX støv

Certifikat nr.: KEMA 07ATEX0073 X

II 1D Ex tD A20 IP66 T100 °C eller

med egensikre udgange

II G [Ex ia] IIC uden LOI (–50 °C ≤ To ≤ +60 °C) med LOI (–20 °C ≤ To ≤ +60 °C) V

= 250 VAC eller 42 VDC

maks

IP 66

0575

Rosemount 8732

Særlige betingelser for sikker brug (KEMA 07ATEX0073 X):

Kontakt Rosemount Inc. for yderligere oplysninger om dimensionerne for brandsikre samlinger. Egenskabsklassen for de sikkerhedsskruer, som holder flowrøret fast på forgreningsdåsen til transmitteren, er SST A2-70.

Installationsvejledning:

Indgangsanordninger og skruepropper til kabler samt installationsrør skal være af certificeret brandsikker type eller med øget sikkerhed, egnet til driftsforholdene og korrekt monteret. Ved anvendelse af et installationsrør skal der straks sættes en certificeret spærreboks på indgangen til indkapslingen.

Installationsvejledning

00825-0108-4663, Rev. BC

Rosemount 8732

N1 ATEX Type n

Certifikat nr.: BASEEFA 07ATEX0203X

II 3G Ex nA nL IIC T4 uden LOI (–50 °C ≤ To ≤ +60 °C) med LOI (–20 °C ≤ To ≤ +60 °C) V

= 42 VDC

maks

IP 66

0575

Særlige betingelser for sikker brug (x):

Apparatet kan ikke modstå den 500 V isoleringstest, som er påkrævet i paragraf 6.8.1 i EN 60079-15: 2005. Der skal tages højde for dette ved installation af apparatet.

Internationale certificeringer

IECEx

E7 IECEx brandsikker

Certifikat nr.: KEM 07.0038X Ex de IIC eller Ex de [ia] IIC T6 uden LOI (–50 °C ≤ To ≤ +60 °C) med LOI (–20 °C ≤ To ≤ +60 °C) V

= 250 VAC eller 42 VDC

maks

EF IECEx brandsikker

Certifikat nr.: KEM 07.0038X Ex de IIB eller Ex de [ia] IIB T6 uden LOI (–50 °C ≤ To ≤ +60 °C) med LOI (–20 °C ≤ To ≤ +60 °C) V

= 250 VAC eller 42 VDC

maks

December 2012

NF IECEx støv

Certifikat nr.: KEM 07.0038X Ex tD A20 IP66 T 100 °C uden LOI (–50 °C ≤ To ≤ +60 °C) med LOI (–20 °C ≤ To ≤ +60 °C) V

= 250 VAC eller 42 VDC

maks

Særlige betingelser for sikker brug (KEM 07.0038X): Kontakt Rosemount Inc. for yderligere oplysninger om dimensionerne for brandsikre samlinger. Egenskabsklassen for de sikkerhedsskruer, som holder flowrøret fast på

forgreningsdåsen til transmitteren, er SST A2-70.

Installationsvejledning:

Installationsvejledning

00825-0108-4663, Rev. BC December 2012

N7 IECEx Type n

Certifikat nr.: IECEx BAS 07.0062X Ex nA nL IIC T4 med FISCO- / FNICO-udgang Ex nA nL [ia] IIC T4 uden LOI (–50 °C ≤ To ≤ +60 °C) med LOI (–20 °C ≤ To ≤ +60 °C) V

= 42 VDC

maks

Særlige betingelser for sikker brug (x):

Apparatet kan ikke modstå den 500 V isoleringstest, som er påkrævet i paragraf 6.8.1 i IEC 60079-15: 2005. Der skal tages højde for dette ved installation af apparatet.

NEPSI – Kina

E3 NEPSI brandsikker

Certifikat nr.: GYJ071438X Ex de IIC eller Ex de [ia] IIC T6 uden LOI (–50 °C ≤ To ≤ +60 °C) med LOI (–20 °C ≤ To ≤ +60 °C) V

= 250 VAC eller 42 VDC

maks

EP NEPSI brandsikker

Certifikat nr.: GYJ071438X Ex de IIB eller Ex de [ia] IIB T6 uden LOI (–50 °C ≤ To ≤ +60 °C) med LOI (–20 °C ≤ To ≤ +60 °C) V

= 250 VAC eller 42 VDC

maks

Rosemount 8732

InMetro – Brasilien

E2 InMetro brandsikker

Certifikat nr.: NCC 12.1177 X Ex de IIC T6 Gb IP66 eller Ex de [ia IIC Ga] IIC T6 Gb IP66 uden LOI (–50 °C ≤ To ≤ +60 °C) med LOI (–20 °C ≤ To ≤ +60 °C) V

= 250 VAC eller 42 VDC

maks

EB InMetro brandsikker

Certifikat nr.: NCC 12.1177 X Ex de IIB T6 Gb IP66 eller Ex de [ia IIC Ga] IIB T6 Gb IP66 uden LOI (–50 °C ≤ To ≤ +60 °C) med LOI (–20 °C ≤ To ≤ +60 °C) V

= 250 VAC eller 42 VDC

maks

Rosemount 8732

KOSHA – Korea

E9 KOSHA brandsikker

Certifikat nr.: 2008-2094-Q1X Ex de IIC eller Ex de [ia] IIC T6 uden LOI (–50 °C ≤ To ≤ +60 °C) med LOI (–20 °C ≤ To ≤ +60 °C) V

= 250 VAC eller 42 VDC

maks

EK KOSHA brandsikker

Certifikat nr.: 2008-2094-Q1X Ex de IIB eller Ex de [ia] IIB T6 uden LOI (–50 °C ≤ To ≤ +60 °C) med LOI (–20 °C ≤ To ≤ +60 °C) V

= 250 VAC eller 42 VDC

maks

GOST – Rusland

E8 GOST brandsikker

Ex de IIC T6 eller Ex de [ia] IIC T6 uden LOI (–50 °C ≤ To ≤ +60 °C) med LOI (–20 °C ≤ To ≤ +60 °C) IP67

EM GOST brandsikker

Ex de IIB T6 eller Ex de [ia] IIB T6 uden LOI (–50 °C ≤ To ≤ +60 °C) med LOI (–20 °C ≤ To ≤ +60 °C) IP67

Installationsvejledning

00825-0108-4663, Rev. BC

December 2012

Installationsvejledning

00825-0108-4663, Rev. BC December 2012

Rosemount 8732

Oplysninger om følergodkendelse

Tabel 12. Følerkoder

Rosemount 8705

Til ikke-

brænd-

Godkendel-

seskoder

NA • • N0 • • • ND • • • • • • • N1 • • • • N5 • • • • • • N7 • • • • NF • • • • E1 • • • • E2 • • • • E3 • • • •

E8 • • • • E9 • • • • EB • • • • EK • • • •

EM • • • •

EP • • • • KD • • • •

(1) CE-mærkning er standard for Rosemount 8705, 871 1 og 8721. Certifikater vedrørende pl acering

(2) Fås kun i ledningsstørrelser op til 200 mm (8 in.).

væsker

(2)

i eksplosionsfarligt miljø er ikke tilgængelige for Rosemount 570TM.

(1)

Til

bare

Rosemount 8707

føler

Til ikke-

brænd-

væsker

brænd-

bare

væsker

føler

brænd-

bare

væsker

• • • •

Til

bare

Rosemount 8711

føler

Til ikke-

brænd-

bare

væsker

Til

brænd-

bare

væsker

Rosemount 8721

følere

Til ikke-

brændbare

væsker

Installationsvejledning

EC Declaration of Conformity

No: RFD 1068 Rev. E

FILE ID: 8732E CE Marking Page

1 of 3

8732E_RFD1068E.DOC

We,

Rosemount Inc. 12001 Technology Drive Eden Prairie, MN 55344-3695 USA

declare under our sole responsibility that the product(s),

Model 8732E Magnetic Flowmeter Transmitter

manufactured by,

Rosemount Inc. 12001 Technology Drive and 8200 Market Boulevard Eden Prairie, MN 55344-3695 Chanhassen, MN 55317-9687 USA USA

to which this declaration relates, is in conformity with the provisions of the European Community Directives, including the latest amendments, as shown in the attached schedule.

Assumption of conformity is based on the application of harmonized or applicable technical standards and, when applicable or required, a European Community notified body certification, as shown in the attached schedule.

Mark J Fleigle

Vice President Technology and New Products

January 21, 2010

(date of issue)

(name - printed)

(function name - printed)

(signature)

00825-0108-4663, Rev. BC

Rosemount 8732

Figur 24. Overensstemmelseserklæring

December 2012

Installationsvejledning

Schedule

EC Declaration of Conformity RFD 1068 Rev. E

FILE ID: 8732E CE Marking Page 2 of 3 8732E_RFD1068E.DOC

EMC Directive (2004/108/EC)

All Models

EN 61326-1: 2006

LVD Directive (2006/95/EC)

All Models

EN 61010-1: 2001

ATEX Directive (94/9/EC)

Model 8732E Magnetic Flowmeter Transmitter

KEMA 07ATEX0073 X – Flameproof, with Increased Safety Terminal(s), Intrinsically Safe Output(s), Dust

Equipment Group II, Category 2 G: Ex d IIB/IIC T6 Ex de IIB/IIC T6 Ex e IIB/IIC (Junctionbox)

Equipment Group II, Category 2 (1) G: Ex de [ia] IIB/IIC T6 (Transmitter)

Equipment Group II, Category (1) G [Ex ia] IIC

Equipment Group II, Category 1 D: Ex tD A20 IP66 T100 ºC

EN 60079-0: 2006 EN 60079-1: 2007 EN 60079-7: 2007 EN 60079-11: 2007

EN 60079-26: 2004 EN 60079-27: 2006 EN 61241-0: 2006 EN 61241-1: 2004

00825-0108-4663, Rev. BC December 2012

Rosemount 8732

Schedule

EC Declaration of Conformity RFD 1068 Rev. E

FILE ID: 8732E CE Marking Page 3 of 3 8732E_RFD1068E.DOC

BASEEF07ATEX0203X – Type n, Intrinsically Safe Output

Equipment Group II, Category 3 G Ex nA nL IIC T4

Equipment Group II, Category 3(1) G Ex nA nL [ia] IIC T4

EN 60079-0: 2006 EN 60079-15: 2005 EN 60079-11: 2007

ATEX Notified Bodies for EC Type Examination Certificate

KEMA [Notified Body Number: 0344]

Utrechtseweg 310, 6812 AR Arnhem P.O. Box 5185, 6802 ED Arnhem The Netherlands Postbank 6794687

Baseefa [Notified Body Number: 1180]

Rockhead Business Park, Staden Lane

Buxton, Derbyshire SK17 9RZ

United Kingdom

ATEX Notified Body for Quality Assurance

Det Norske Veritas (DNV) [Notified Body Number: 0575]

Veritasveien 1, N-1322

Hovik, Norway

Installationsvejledning

00825-0108-4663, Rev. BC

December 2012

Installationsvejledning

EF-overensstemmelseserklæring

Nr.: RFD 1068 Rev. E

FIL-ID: 8732E CE Marking Side 1 af 3

8732E_RFD1068E_dan.doc

Vi,

Rosemount Inc. 12001 Technology Drive Eden Prairie, MN 55344-3695 USA

erklærer sig hermed som eneansvarlig for, at produkterne

Model 8732E magnetisk flowmålertransmitter

der er fremstillet af

Rosemount Inc. 12001 Technology Drive

8200 Market Boulevard Eden Prairie, MN 55344-3695 Chanhassen, MN 55317-9687 USA

USA

og som denne erklæring vedrører, overholder bestemmelserne i De Europæiske Fællesskabers direktiver, inklusive de seneste ændringer, som ses i vedlagte oversigt.

Det er en forudsætning for overensstemmelse, at der foreligger harmoniserede eller gældende tekniske standarder og, hvor det er relevant eller påkrævet, certificering af et organ, der er bemyndiget dertil af De Europæiske Fællesskaber, som det ses i vedlagte oversigt.

21. januar 2010

Mark J Fleigle

(udstedelsesdato) (navn  trykt)

Vice President Technology and New Products

(funktion  trykt)

00825-0108-4663, Rev. BC December 2012

Rosemount 8732

Oversigt

EF-overensstemmelseserklæring RFD 1068 Rev. E

FIL-ID: 8732E CE Marking Side 2 af 3

8732E_RFD1068E_dan.doc

EMC-direktivet (2004/108/EF)

Alle modeller

EN 61326-1: 2006

LVD-direktivet (2006/95/EF)

Alle modeller

EN 61010-1: 2001

ATEX-direktivet (94/9/EF)

Model 8732E magnetisk flowmålertransmitter

KEMA 07ATEX0073 X  brandsikker, med øgede egensikre klemme(r), egensikre udgang(e), støv

Udstyrsgruppe II, kategori 2 G: Ex d IIB/IIC T6 Ex de IIB/IIC T6 Ex e IIB/IIC (samlingsboks)

Udstyrsgruppe II, kategori 2 (1) G: Ex de [ia] IIB/IIC T6 (transmitter)

Udstyrsgruppe II, kategori (1) G [Ex ia] IIC

Udstyrsgruppe II, kategori 1 D: Ex tD A20 IP66 T100 ºC

EN 60079-0: 2006 EN 60079-1: 2007 EN 60079-7: 2007 EN 60079-11: 2007

EN 60079-26: 2004 EN 60079-27: 2006 EN 61241-0: 2006 EN 61241-1: 2004

Installationsvejledning

00825-0108-4663, Rev. BC

December 2012

Installationsvejledning

Oversigt

EF-overensstemmelseserklæring RFD 1068 Rev. E

FIL-ID: 8732E CE Marking Side 3 af 3

8732E_RFD1068E_dan.doc

BASEEF07ATEX0203X  type n, egensikker udgang

Udstyrsgruppe II, kategori 3 G Ex nA nL IIC T4

Udstyrsgruppe II, kategori 3 (1) G Ex nA nL [ia] IIC T4

EN 60079-0: 2006 EN 60079-15: 2005 EN 60079-11: 2007

ATEXs bemyndigede organer til EF-typeafprøvningsattest

KEMA [bemyndiget organ nummer: 0344]

Utrechtseweg 310, 6812 AR Arnhem

P.O. Box 5185, 6802 ED Arnhem Holland Postbank 6794687

Baseefa [bemyndiget organ nummer: 1180]

Rockhead Business Park, Staden Lane

Buxton, Derbyshire SK17 9RZ

England

ATEX bemyndiget organ til kvalitetssikring

Det Norske Veritas (DNV) [bemyndiget organ nummer: 0575]

Veritasveien 1, N-1322

Hovik, Norge

00825-0108-4663, Rev. BC December 2012

Rosemount 8732

Installationsvejledning

00825-0108-4663, Rev. BC

December 2012

Rosemount 8732E Magnetisk flowmålersystem med FOUNDATION™-feltbus (transmitter og sensor) Installation instructions [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
