Teploměrný vysílač Rosemount™ 648
s bezdrátovým přenosem
Průvodce rychlého uvedení do provozu
VAROVÁNÍ
Březen 2019
Teploměrný vysílač Rosemount 648
s bezdrátovým přenosem
Verze hardwaru Rosemount 648
Verze zařízení HART
®
Verze instalační sady zařízení /
popisu zařízení
1
4
Verze zařízení 4, verze popisu zařízení
1 nebo vyšší
UPOZORNĚNÍ
Tento průvodce obsahuje základní informace o vysílači Rosemount 648 s bezdrátovým přenosem.
Neobsahuje pokyny pro detailní konfiguraci, diagnostiku, údržbu, opravy, odstraňování závad nebo
instalaci. Další informace naleznete v referenční příručce k vysílači Rosemount 648 s bezdrátovým
přenosem (číslo dokumentu 00809-0100-4648). Příručka a tento průvodce jsou dostupné také
v elektronické podobě na internetových stránkách EmersonProcess.com/Rosemount.
Nedodržení těchto pokynů k instalaci může způsobit smrt, nebo vážné zranění osob.
Instalaci smí provádět pouze kvalifikovaní pracovníci.
Výbuch může způsobit smrt, nebo vážné zranění.
Před připojením komunikátoru v prostředí s nebezpečím výbuchu zkontrolujte, zda jsou nástroje
nainstalovány v souladu s pravidly pro jiskrovou bezpečnost nebo nehořlavé vedení buzení.
Ověřte, zda je provozní prostředí vysílače v souladu s příslušnými certifikacemi pro prostředí
s nebezpečím výbuchu.
Provozní netěsnosti mohou způsobit smrt, nebo vážné zranění.
Neprovádějte demontáž teploměrných jímek za provozu.
Před připojením tlaku nainstalujte a dotáhněte teploměrné jímky a senzory.
Zasažení elektrickým proudem může způsobit smrt, nebo vážné zranění.
Vyvarujte se kontaktu s volnými konci vodičů a se svorkami. Vysoké napětí, které může být přítomno
na volných koncích vodičů, může způsobit zasažení elektrickým proudem.
zení splňuje směrnice amerického úřadu FCC (Federálního výboru pro telekomunikace),
Tot o zaří
část 15. Jeho provoz se řídí následujícími podmínkami:
Toto zařízení nesmí způsobovat škodlivé rušení.
Zařízení musí přijímat veškerá rušení, a to včetně těch, která mohou mít nežádoucí vliv na jeho provoz.
Toto zařízení se musí nainstalovat tak, aby anténa byla umístěna ve vzdálenosti alespoň 20 cm od
všech osob.
Černý napájecí modul je možné vyměňovat v prostředí s nebezpečím výbuchu. Černý napájecí modul
má povrchový odpor větší než jeden gigaohm a musí být řádně nainstalován do pouzdra zařízení pro
bezdrátový přenos. Během dopravy k místu a od místa instalace je třeba dbát na to, aby nedošlo
k nárůstu elektrostatického náboje.
Přepravní podmínky pro výrobky s bezdrátovým přenosem: (lithiová baterie: černý napájecí
modul, číslo modelu 701PBKKF)
Zařízení Vám bylo dodáno bez nainstalovaného černého napájecího modulu. Před další přepravou
zařízení je nutné černý napájecí modul opět vyjmout.
Každý černý napájecí modul obsahuje dvě primární lithiové baterie velikosti „C“. Přeprava primárních
lithiových baterií se řídí předpisy amerického ministerstva dopravy a předpisy IATA (Mezinárodní
asociace leteckých dopravců), ICAO (Mezinárodní organizace civilního letectví) a ARD (evropské
předpisy pro pozemní přepravu nebezpečného zboží). Za dodržení těchto a jakýchkoli dalších místně
platných předpisů je odpovědný přepravce. Před přepravou se seznamte s aktuálními předpisy
a požadavky.
3
Průvodce rychlého uvedení do provozu
1.0 Podmínky bezdrátové instalace
1.1 Postup při připojování k napájení
Vysílač Rosemount 648 s bezdrátovým přenosem i všechna další zařízení
s bezdrátovým přenosem je třeba nainstalovat poté, co byla nainstalována
a řádně zprovozněna bezdrátová komunikační brána („brána“). Zařízení s
bezdrátovým přenosem je třeba připojovat k napájení v pořadí podle
vzdálenosti od komunikační brány, tj. nejbližší zařízení nejdříve. Tím se
zjednoduší a zrychlí instalace sítě. Aktivujte funkci komunikační brány Active
Advertising k zajištění rychlejšího připojení nových zařízení k síti. Další
informace naleznete v příručce bezdrátové komunikační brány (číslo
dokumentu 00809-0200-4420).
1.2 Poloha antény
Anténa se musí natočit do vertikální polohy, a to buď směrem nahoru, nebo
dolů, a pro zajištění bezproblémové komunikace s ostatními zařízeními se
musí umístit ve vzdálenosti přibližně 1 m (3 stopy) od všech velkých
konstrukcí, budov nebo vodivých ploch.

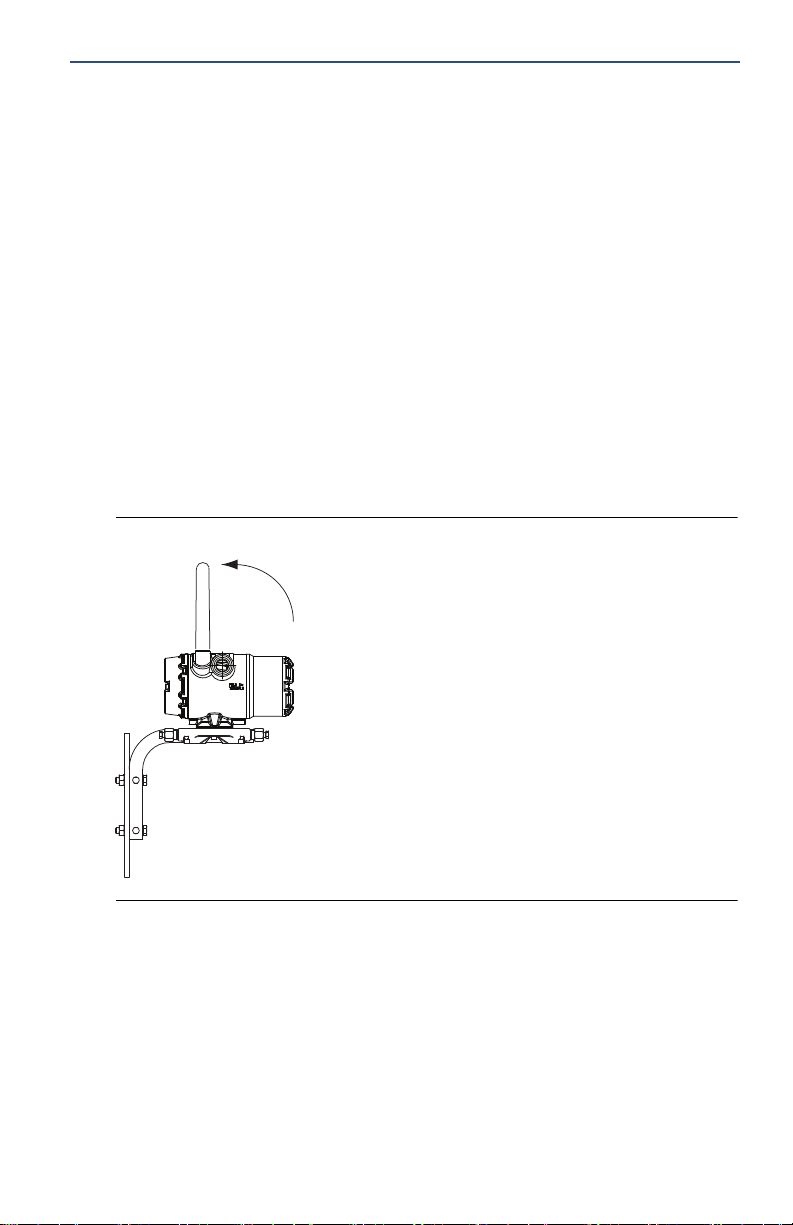

Obrázek 1. Poloha antény
Březen 2019
1.3 Kabelové hrdlo
Při instalaci zajistěte, aby bylo každé kabelové hrdlo buď utěsněno záslepkou
elektroinstalačního vedení pomocí schváleného těsnicího prostředku závitů,
nebo bylo nainstalováno šroubení elektroinstalačního vedení, nebo kabelové
hrdlo s vhodným těsnicím prostředkem závitů.
4
A
A
COMM
P/N 00753-9200-0020
1
2
3
4
Březen 2019
Průvodce rychlého uvedení do provozu
Obrázek 2. Kabelové hrdlo
A. Kabelové hrdlo
1.4 Připojení komunikátoru
Do zařízení je nutné nainstalovat černý napájecí modul pro komunikaci vysílače
Rosemount 648 s bezdrátovým přenosem s komunikátorem. Ke komunikaci
vysílače s bezdrátovým přenosem HART prostřednictvím komunikátoru je
potřebná přístrojová deska (DD) vysílače Rosemount 648 s bezdrátovým
přenosem. Vysílače Rosemount 648 s bezdrátovým přenosem, které jsou
vybaveny technologií Rosemount X-well
Rev. 1 nebo vyšší k zobrazování funkcí dostupných prostřednictvím technologie
Rosemount X-well. Pokud chcete získat nejnovější verzi desky DD, navštivte
stránky s informacemi o systémovém softwaru pro komunikátory řady 475
a s popisy zařízení na adrese:
Voz obrázek 3 níže, kde naleznete pokyny k připojení komunikátoru k vysílači
Rosemount 648 s bezdrátovým přenosem.
™
, vyžadují verzi desky DD 648 Dev. 4
Obrázek 3. Připojení
5
Průvodce rychlého uvedení do provozu
Březen 2019
2.0 Mechanická instalace
Teploměrný vysílač Rosemount 648 s bezdrátovým přenosem lze instalovat v
jedné ze dvou konfiguracích:
Přímá montáž, kdy je senzor připojen přímo ke kabelovému hrdlu skříně
vysílače Rosemount 648 s bezdrátovým přenosem.
Oddělená montáž, kdy je senzor namontován odděleně od skříně vysílače
Rosemount 648 s bezdrátovým přenosem a následně připojen k vysílači
Rosemount 648 s bezdrátovým přenosem pomocí vodiče.
Vyberte postup instalace, který odpovídá montážní konfiguraci.
2.1 Přímá montáž
Instalace s přímou montáží by se nesmí použít tehdy, když se instalace
provádí pomocí šroubení Swagelok®.
1. Nainstalujte senzor podle standardních instalačních postupů pomocí
schváleného prostředku k utěsnění závitů u všech připojení.
2. Připojte skříň vysílače Rosemount 648 s bezdrátovým přenosem k senzoru
pomocí kabelového hrdla se závitem.
3. Připojte vodiče senzoru k příslušným svorkám označeným ve schématu
zapojení.
4. Připojte černý napájecí modul.
Poznámka
Zařízení s bezdrátovým přenosem je třeba připojovat k napájení v pořadí podle vzdálenosti od
bezdrátové komunikační brány, tj. nejbližší zařízení nejdříve. Tím se zjednoduší a zrychlí
instalace sítě.
5. Zavřete kryt skříně a utáhněte jej podle bezpečnostní specifikace. Při
instalaci krytů skříně elektroniky vždy zajistěte správné utěsnění tak, aby
se kov dotýkal kovu, neutahujte je však nadměrně.
6
Possible antenna rotation shown.Antenna rotation allows for bestinstallation practices in anyconfiguration.
Březen 2019
Průvodce rychlého uvedení do provozu
6. Umístěte anténu svisle tak, aby směřovala buď přímo nahoru, nebo přímo
dolů. K zajištění bezproblémové komunikace s ostatními zařízeními se
musí anténa umístit ve vzdálenosti přibližně 1 m (3 stopy) od všech velkých
konstrukcí, budov nebo vodivých ploch.
Obrázek 5. Možnost otáčení antény – přímá montáž
2.2 Oddělená montáž
1. Nainstalujte senzor podle standardních instalačních postupů pomocí
schváleného prostředku k utěsnění závitů u všech připojení.
2. Umístěte vodiče (a v případě potřeby elektroinstalační trubku) od senzoru
k vysílači Rosemount 648 s bezdrátovým přenosem.
3. Protáhněte vodiče přes závitové kabelové hrdlo vysílače Rosemount 648
s bezdrátovým přenosem.
4. Připojte vodiče senzoru k příslušným svorkám označeným ve schématu
zapojení.
5. Připojte černý napájecí modul.
Poznámka
Zařízení s bezdrátovým přenosem je třeba připojovat k napájení v pořadí podle vzdálenosti od
bezdrátové komunikační brány, tj. nejbližší zařízení nejdříve. Tím se zjednoduší a zrychlí
instalace sítě.
6. Zavřete kryt skříně a utáhněte jej podle bezpečnostní specifikace. Při
instalaci krytů skříně elektroniky vždy zajistěte správné utěsnění tak, aby
se kov dotýkal kovu, neutahujte je však nadměrně.
7. Umístěte anténu svisle tak, aby směřovala buď přímo nahoru, nebo přímo
dolů. K zajištění bezproblémové komunikace s ostatními zařízeními by
měla být anténa umístěna přibližně ve vzdálenosti 1 m (3 stopy) od všech
velkých konstrukcí, budov nebo vodivých ploch.
Obrázek 7. Možnost otáčení antény – oddělená montáž
Březen 2019
2.3 Instalace technologie Rosemount X-well
Technologie Rosemount X-well je dostupná pouze jako součást uceleného
řešení, které zahrnuje vysílač Rosemount 648 s bezdrátovým přenosem
a senzor 0085 s trubkovou svorkou a které je sestaveno ve výrobním závodě.
Technologie Rosemount X-well bude fungovat pouze určeným způsobem,
tedy ve spojení se senzorem s trubkovou svorkou, které je součástí sestavy
dodané přímo z výrobního závodu.
8
6"6"
Březen 2019
Průvodce rychlého uvedení do provozu
Obecně je při instalaci senzoru s trubkovou svorkou nutné dodržovat
osvědčené postupy (viz produktová příručka k senzorům Rosemount
s trubkovou svorkou, číslo dokumentu 00809-0100-4952) společně s níže
uvedenými specifickými požadavky týkajícími se technologie Rosemount
X-well:
1. K zajištění správné funkce technologie Rosemount X-well je nutná přímá
montáž vysílače na senzor s trubkovou svorkou.
2. Hlava vysílače musí být umístěna v dostatečné vzdálenosti od
dynamických externích zdrojů vysokých teplot, jako je například kotel.
3. Aby se zabránilo vzniku tepelných ztrát, je nutné nad sestavou svorky
a prodloužení senzoru nainstalovat tepelnou izolaci (o minimální tloušťce
1
/2 palce), a to až po hlavu vysílače. Na každé straně od senzoru
s trubkovou svorkou použijte izolaci o minimální velikosti šest palců. Je
nutné dávat pozor na to, aby mezi izolací a potrubím nevznikly vzduchové
mezery. Viz obrázek 8 na straně 9.
Poznámka
NEUMÍSŤUJTE izolaci nad hlavu vysílače.
4. I když je odporový snímač teploty s trubkovou svorkou takto
nakonfigurován již při dodání z výrobního závodu, ujistěte se, že je
sestaven v 3vodičovém uspořádání. Další informace naleznete
na obrázku 11.
Obrázek 8. Instalační výkres vysílače Rosemount 648 s bezdrátovým
přenosem a s technologií Rosemount X-well
3.0 Ověření funkčnosti
Funkčnost je možné ověřit čtyřmi postupy, a to prostřednictvím LCD displeje
zařízení, pomocí komunikátoru, prostřednictvím integrovaného webového
serveru bezdrátové komunikační brány nebo pomocí programů AMS
Wireless Suite nebo AMS Device Manager.
™
9
Průvodce rychlého uvedení do provozu
n e t w k
A - s r c h
n e t w k
1 P A R N T
3.1 LCD displej
Během normálního provozu bude LCD displej zobrazovat hodnotu procesní
proměnné v potvrzené frekvenci aktualizace. Seznam chybových kódů
a dalších hlášení na LCD displeji naleznete v příručce k vysílači Rosemount
648 s bezdrátovým přenosem (číslo dokumentu 00809-0100-4648).
Stisknutím tlačítka Diagnostic (Diagnostika) zobrazíte obrazovky TAG (Štítek
zařízení), Device ID (Identifikační číslo zařízení), Network ID (Identifikační
číslo sítě), Network Join Status (Stav síťového připojení) a Device Status (Stav
zařízení).
Hledání sítěPřipojování k síti
Spojeno s jedním
nadřazeným prvkem
Spojeno se dvěma
nadřazenými prvky
Březen 2019
n e t w k
J O I N G
2 P A R N T
3.2 Komunikátor
Ke komunikaci vysílače s bezdrátovým přenosem HART prostřednictvím
komunikátoru je potřebná přístrojová deska (DD) vysílače Rosemount 648
s bezdrátovým přenosem. Vysílače Rosemount 648 s bezdrátovým přenosem,
které jsou vybaveny technologií Rosemount X-well, vyžadují verzi desky DD 648
Dev. 4 Rev. 1 nebo vyšší k zobrazování funkcí dostupných prostřednictvím
technologie Rosemount X-well. Pokud chcete získat nejnovější verzi desky DD,
navštivte stránky s informacemi o systémovém softwaru pro komunikátory
řady 475 a s popisy zařízení na adrese:
Stav komunikace lze ověřit v zařízení s bezdrátovým přenosem pomocí
klávesových zkratek.
Tabulka 1. Klávesová zkratka pro teploměrný vysílač Rosemount 648
s bezdrátovým přenosem
FunkceKlávesová zkratkaPoložky nabídky
Communications
(Komunikace)
3, 4
Comm (Komunikace), Join Mode (Režim spojení),
Neighbor Count (Počet sousedních stanic),
Advertisement Count (Počet oznámení), Join
Attempts (Pokusy o navázání spojení)
n e t w k
10
Březen 2019
Průvodce rychlého uvedení do provozu
3.3 Bezdrátová komunikační brána
Jestliže byl vysílač Rosemount 648 s bezdrátovým přenosem nakonfigurován
se správnými položkami Network ID (Identifikační číslo sítě) a Join Key
(Přístupový klíč) a uplynul dostatek času k odeslání výzev v síti, bude vysílač
připojen k síti. Pro ověření funkce zařízení a možnosti jeho připojení pomocí
webového uživatelského rozhraní bezdrátové komunikační brány přejděte na
stránku Devices (Zařízení). Na této stránce se také zobrazí štítek vysílače,
hodnoty PV, SV, TV, QV a čas poslední aktualizace. Pojmy, uživatelská pole
a parametry používané ve webovém uživatelském rozhraní bezdrátové
komunikační brány naleznete v dokumentu s číslem 00809-1600-4420.
Poznámka
Doba potřebná k připojení nových zařízení k síti je závislá na počtu připojovaných zařízení
a na počtu stávajících zařízení v síti. Připojování jednoho zařízení ke stávající síti s větším
počtem zařízení může trvat až pět minut. Připojování většího počtu nových zařízení ke
stávající síti může trvat až 60 minut.
Poznámka
Pokud se ihned po připojení zařízení k síti uvede do činnosti alarm, bude pravděpodobnou
příčinou konfigurace senzoru. Zkontrolujte zapojení senzoru (viz „Zapojení senzorůl“ na
straně 13) a konfiguraci senzoru (viz tabulka 3 na straně 15).
3.4 Konfigurátor zařízení s bezdrátovým přenosem AMS
Ke komunikaci vysílače s bezdrátovým přenosem HART prostřednictvím
programu AMS Device Manager je potřebná přístrojová deska (DD) vysílače
Rosemount 648 s bezdrátovým přenosem. Vysílače Rosemount 648
s bezdrátovým přenosem, které jsou vybaveny technologií Rosemount X-well,
vyžadují verzi desky DD 648 Dev. 4 Rev. 1 nebo vyšší k zobrazování funkcí
dostupných prostřednictvím technologie Rosemount X-well. Pokud chcete
získat nejnovější verzi desky DD, navštivte stránky Emerson Process
Management. Upgrade je možný na adrese:
Obrázek 10. Okno průzkumníka konfigurátoru zařízení s bezdrátovým
přenosem AMS
3.5 Odstraňování závad
Jestliže se zařízení po zapnutí nepřipojilo k síti, ověřte, zda je správně
nakonfigurováno identifikační číslo sítě a přístupový klíč a zda je na
bezdrátové komunikační bráně aktivována funkce Active Advertising.
Identifikační číslo sítě a přístupový klíč, které jsou nastaveny v zařízení, se
musí shodovat s odpovídajícími parametry komunikační brány.
Identifikační číslo sítě a přístupový klíč je možné získat z bezdrátové
komunikační brány na stránce Setup > Network > Settings (Nastavení > Síť >
Hodnoty nastavení) webového serveru (viz obrázek 9 na straně 11).
Identifikační číslo sítě a přístupový klíč lze v zařízení s bezdrátovým přenosem
změnit pomocí klávesové zkratky.
Tabulka 2. Klávesová zkratka pro konfiguraci zařízení s bezdrátovým
přenosem
FunkceKlávesová zkratkaPoložky nabídky
Wireless Configuration
(Konfigurace zařízení
12
s bezdrátovým
přenosem)
2, 2, 1
Network ID (Identifikační číslo sítě), Join to
Network (Připojit k síti), Broadcast Info
(Informace o vysílání)
2vodičový
odporový
snímač
teploty a Ω
3vodičový
odporový
snímač
teploty a Ω
4vodičový
odporový
snímač
teploty a Ω
Ter močlánek
a mV
Březen 2019
Průvodce rychlého uvedení do provozu
4.0 Referenční informace
Vysílač Rosemount 648 s bezdrátovým přenosem je kompatibilní s několika
typy odporových teplotních snímačů a termočlánků. obrázek 11 znázorňuje
správná připojení senzorů ke vstupním svorkám na vysílači. Obrázky 12, 13
a 14 znázorňují konfigurace vodičů pro senzory Rosemount. Aby bylo
zajištěno správné připojení senzoru, upevněte jeho vodiče v příslušných
tlačných svorkách a utáhněte šrouby.
Obrázek 11. Zapojení senzorůl
Ter močlánek/mV4vodičový odporový snímač teploty a Ω
3vodičový odporový snímač teploty a Ω 2vodičový odporový snímač teploty a Ω
Schéma zapojení sonzoru vysílače Rosemount 648 s bezdrátovým přenosem
1 2 3 4 1 2 3 4
2-wire
RTD and Ω
Společnost Emerson Process Management dodává 4vodičové
senzory pro všechny jednoprvkové odporové teplotní snímače. Tato
odporové teplotní snímače lze používat při 3vodičové konfiguraci,
pokud se nepotřebné vodiče ponechají nepřipojené a zaizolované
elektroinstalační izolační páskou.
3-wire
RTD and Ω
1 2 3 4
4-wire
RTD and Ω
T/C and mV
1 2 3 4
13
Průvodce rychlého uvedení do provozu
White (1)
White (2)
Red (3)
Red (4)
Bílý (1)
Bílý (2)
Červený (3)
Červený (4)
+ Bílý (2)
– Červen
ý
+ Fialový (2)
– Červený (3)
+ Yellow (2)
– Red (3)
+ Žlutý (2)
– Č
ervený
+ Blue (2)
– Red (3)
+ Modrý (2)
– Červený (3)
+ Černý (2)
– Bílý (3)
+ Růžový (2)
– Bílý (3)
+ Zelený (2)
– Bílý (3)
Březen 2019
Poznámka
Aby mohlo zařízení komunikovat s komunikátorem, musí být napájeno z připojeného černého
napájecího modulu.
Obrázek 12. Konfigurace vodičů pro senzory typové řady 65, 68, 78 a 58C
Jednoduchý prvek
Obrázek 13. Konfigurace vodičů pro termočlánky typové řady 183
Typ JTyp E
+ White (2)
+ Purple (2)
– Red (3)
Typ KTyp T
– Red (3)
Obrázek 14. Konfigurace vodičů pro termočlánky typové řady 185
Typ JTyp N
+ Black (2)
– White (3)
Typ K
+ Green (2)
– White (3)
Poznámka
Výše zobrazená schémata zapojení platí pouze pro senzory společnosti Rosemount.
+ Pink (2)
– White (3)
14
Březen 2019
Průvodce rychlého uvedení do provozu
Tabulka 3 obsahuje seznam sledů rychlých kláves pro běžné funkce vysílače.
Tabulka 3. Klávesové zkratky pro teploměrný vysílač Rosemount 648
s bezdrátovým přenosem
FunkceKlávesová zkratkaPoložky nabídky
Device Information
(Informace o zařízení)
Guided Setup
(Průvodce
nastavením)
Manual Setup (Ruční
nastavení)
Wireless
Configuration
(Konfigurace zařízení
s bezdrátovým
přenosem)
Sensor Configuration
(Konfigurace senzoru)
Sensor Calibration
(Kalibrace senzoru)
2, 2, 7
2, 1
2, 2
2, 2, 1
2, 2, 2, 5
3, 5, 2
Tag (Štítek), Long Tag (Dlouhý štítek), Descriptor
Network (Připojit k síti), Broadcast Info (Informace
Type (Typ), Connection (Připojení), Units
(Jednotky), Serial Number (Výrobní číslo),
Transmitter-Sensor Matching (Přiřazení vysílač –
senzor), RMT X-well Setup (Nastavení technologie
Sensor Value (Hodnota senzoru), Sensor Status
(Stav senzoru), Current Lower Trim (Odladění
dolní mezní hodnoty proudu), Current Upper Trim
(Odladění horní mezní hodnoty proudu), RTD 2
Wire Offset (Korekce vodičů odporového
teplotního snímače 2), Lower Sensor Trim
(Odladění dolní mezní hodnoty senzoru), Upper
Sensor Trim (Odladění horní mezní hodnoty
senzoru), Device variable trim reset (Obnovení
výchozí hodnoty proměnného odladění zařízení)
o vysílání)
RMT X-well)
15
Průvodce rychlého uvedení do provozu
5.0 Výměna napájecího modulu
Březen 2019
Předpokládaná provozní životnost černého napájecího modulu činí 10 let při
referenčních podmínkách.
Při výměně modulu je třeba provést následující postup.
1. Sejměte kryt a modul.
2. Umístěte zpět nový modul (objednací číslo 701PBKKF) a kryt.
3. Proveďte utažení podle specifikace a zkontrolujte funkci.
(1)
5.1 Pokyny k manipulaci
Černý napájecí modul s bezdrátovou jednotkou obsahuje dvě primární
lithium-thionylchloridové baterie velikosti „C“ (černý napájecí modul, číslo
modelu 701PBKKF). Každá baterie obsahuje přibližně 5,0 gramu lithia. Pokud
není porušena celistvost baterií a jednotky bateriového zdroje, pak jsou
materiály baterie za normálních podmínek oddělené a nereaktivní. Dávejte
pozor, abyste zabránili teplotnímu, elektrickému nebo mechanickému
poškození.
Kontakty je třeba chránit, aby nedošlo k předčasnému vybití.
Černé napájecí moduly je nutné skladovat v čistém a suchém prostředí. Aby
byla zachována maximální životnost černého napájecího modulu, nesmí
teplota při skladování překračovat 30 °C (86 °F).
Poznámka
Trvalé vystavení mezním okolním teplotám –40 °C nebo 85 °C (–40 °F nebo 185 °F) může
způsobit zkrácení specifikované životnosti až o 20 procent.
S černým napájecím modulem zacházejte opatrně, neboť při pádu z výšky
větší než 20 stop může dojít k jeho poškození.
Nebezpečí související s bateriemi hrozí i tehdy, jsou-li články vybité.
5.2 Podmínky provozního prostředí
Při správném zacházení se všemi opotřebovanými bateriemi je nutné
postupovat podle místně platných předpisů a ustanovení pro ochranu
životního prostředí. Pokud neexistují specifické požadavky, doporučujeme
recyklaci prostřednictvím kvalifikované organizace. Informace o konkrétní
baterii jsou uvedeny v bezpečnostním listu materiálů.
5.3 Přepravní podmínky
Zařízení Vám bylo dodáno bez nainstalovaného černého napájecího modulu.
Před přepravou vyjměte modul ze zařízení.
1. Referenčními podmínkami jsou teplota 21 °C (70 °F), frekvence odesílání dat jedenkrát za minutu
a směrování dat do tří dalších síťových zařízení.
16
Březen 2019
Průvodce rychlého uvedení do provozu
6.0 Certifikace výrobku
Rev. 2.1
6.1 Informace ke směrnicím Evropské unie
Kopii prohlášení o shodě ES naleznete na konci průvodce rychlého uvedení
do provozu. Nejaktuálnější verzi prohlášení o shodě ES lze najít na
internetových stránkách www.EmersonProcess.com/Rosemount
6.2 Soulad s telekomunikačními předpisy
Veškerá zařízení pro bezdrátový přenos vyžadují certifikaci zaručující splnění
předpisů týkajících se používání vysokofrekvenčního spektra. Tento typ
certifikace výrobku vyžaduje téměř každá země.
Společnost Emerson Process Management spolupracuje se státními
agenturami po celém světě s cílem dodávat plně kompatibilní výrobky
a odstranit riziko nedodržení národních směrnic nebo zákonů, které regulují
použití bezdrátových zařízení.
6.3 FCC a IC
Toto zařízení splňuje směrnice amerického úřadu FCC (Federálního výboru
pro telekomunikace), část 15. Jeho provoz se řídí následujícími podmínkami:
Toto zařízení nesmí způsobovat škodlivé rušení. Toto zařízení musí přijímat
veškerá rušení, a to včetně těch, která mohou mít nežádoucí vliv na jeho
provoz. Toto zařízení se musí nainstalovat tak, aby anténa byla umístěna ve
vzdálenosti alespoň 20 cm od všech osob.
.
6.4 Certifikace pro normální umístění
Vysílač byl standardně zkoušen a testován pro zjištění, zda konstrukce splňuje
základní elektrické a mechanické požadavky a požadavky na požární ochranu
celostátně uznávanou testovací laboratoří (Nationally Recognized Testing
Laboratory – NRTL) akreditovanou Federálním úřadem pro oblast
zdravotnictví a ochranu zaměstnanců (OSHA – Occupational Safety and
Health Administration).
6.5 Instalace v Severní Americe
Americké předpisy o provádění elektrických instalací (National Electrical Code
– NEC) a kanadské předpisy o provádění elektrických instalací (Canadian
Electrical Code – CEC) umožňují použití zařízení označených divizí v zónách
a zařízení označených zónou v divizích. Označení musí být vhodné pro
klasifikaci prostředí, plyn a teplotní třídu. Tyto informace jsou jasně definovány
v příslušných předpisech.
17
Průvodce rychlého uvedení do provozu
USA
I5 Certifikace pro jiskrovou bezpečnost (IS), nehořlavost (NI) a odolnost proti vzplanutí
prachu (DIP) pro USA
Certifikát: FM 3027705
Normy: FM třída 3600 – 2011, FM třída 3610 – 2010, FM třída 3611 – 2004,
FM třída 3810 – 2005, ANSI/NEMA 250 – 2003, ANSI/ISA-60079-0 – 2009,
ANSI/ISA-60079-11 – 2009
Označení: IS CL I, DIV 1, GP 1, A, B, C, D; CL II, DIV 1, GP E, F, G; třída III, T4/T5;
Třída 1, zóna 0 AEx ia IIC T4/T5; NI CL I, DIV 2, GP A, B, C, D T4/T5;
T4 (–50 °C ≤ T
výkresu Rosemount 00648-1000; DIP CL II, DIV 1, GP E, F, G; CL III, T5;
T5 (–50 °C ≤ T
Speciální podmínky pro bezpečné použití pro bezpečné (X):
1. Skříň vysílače s modelovým označen
potenciá
a použití
lní zdroj nebezpečí vzplanutí v případě nárazu nebo tření. Bě
je nutné postupovat opatrně, aby se zabránilo nárazu a tření.
2. Povrchový odpor antény je větší než 1 GΩ. Aby se zabrán
elektro
statického náboje, nesmí se vysílač otírat nebo čistit pomocí rozpouště
nebo sucho
u tkaninou.
3. K použití pouze s modelem 701PBKKF nebo s bater
Rosemount Smart
Parametry svorek k připojení senzoru
Uo = 6,6 V
Io = 26,2 mA
Po = 42,6 mW
Co = 23,8 μF
Lo = 50 mH
≤ +70 °C), T5 (–50 °C ≤ Ta ≤ +40 °C) při instalaci podle
a
≤ +85 °C); typ 4X; IP66
a
ím 648 obsahuje hliník a je považována za
ilo vzniku
iovým napájecím modulem
Power s objednacím číslem 753-9220-XXXX.
hem instalace
Březen 2019
del
N5 Certifikace pro nehořlavost (NI) a odolnost proti vzplanutí prachu (DIP) pro USA
Certifikát: FM 3027705
Normy:FM třída 3600 – 2011, FM třída 3611 – 2004, FM třída 3810 – 2005,
ANSI/NEMA 250 – 2003
Označení: NI CL I, DIV 2, GP A, B, C, D T4/T5; T4 (–50 °C ≤ T
T5 (–50 °C ≤ T
T5 (–50 °C ≤ T
≤ +40 °C); DIP CL II, DIV 1, GP E, F, G; CL III, T5;
a
≤ +85 °C); typ 4X; IP66/67
a
≤ +70 °C),
a
Speciální podmínky pro bezpečné použití (X):
1. K použití pouze s modelem 701PBKKF nebo s baterio
Rosemount Smar
t Power s objednacím číslem 753-9220-XXXX.
vým napájecím modulem
18
Březen 2019
Kanada
I6 Certifikace pro jiskrovou bezpečnost pro Kanadu
Certifikát: CSA 1143113
Normy:CAN/CSA C22.2 č. 0-10, CAN/CSA C22.2 č. 94-M91,
CSA norma C22.2 č. 142-M1987, CSA norma C22.2 č. 157-92,
CSA norma C22.2 č. 60529:05
Označení: Jiskrová bezpečnost pro třídu I, divizi 1, skupiny A, B, C a D T3C;
Třída 1, zóna 0, IIC, T3C; v případě připojení podle výkresu Rosemount
00648-1020; typ 4X
Parametry svorek k připojení senzoru
Uo = 6,6 V
Io = 26,2 mA
Po = 42,6 mW
Co = 23,8 μF
Lo = 50 mH
Evropa
I1 Certifikace ATEX pro jiskrovou bezpečnost
Certifikát: Baseefa07ATEX0011X
Normy:IEC 60079-0: 2011, EN 60079-11: 2012
Označení: II 1 G Ex ia IIC T4 Ga, T4 (–60 °C ≤ T
Ex ia IIC T5 Ga, T5 (–60 °C ≤ T
K použití s napájecím modulem Rosemount SmartPower
číslo 753-9220-0001, nebo k použití s volitelným napájecím modulem
Emerson SmartPower, objednací číslo 701PBKKF.
Průvodce rychlého uvedení do provozu
≤ +70 °C)
≤ +40 °C)
a
a
™
, objednací
Parametry svorek k připojení senzoru
Uo = 6,6 V
Io = 26,2 mA
Po = 42,6 mW
Co = 11 μF
Lo = 25 mH
Speciální podmínky pro bezpečné použití (X):
1. Povrchový odpor antény je větší než 1 GΩ. Aby se zabr
ánilo vzniku
elektrostatického náboje, nesmí se vysílač otírat nebo čistit pomocí rozpouštědel
nebo suchou tkaninou.
NM Jiskrová bezpečnost ATEX pro použití v důlním prostředí
Certifikát: Baseefa07ATEX0011X
Normy:IEC 60079-0: 2011, EN 60079-11: 2012
Označení: I M 1 Ex ia I Ma (–60 °C ≤ T
≤ +70 °C)
a
Speciální podmínky pro bezpečné použití (X):
1. Povrchový odpor antény je větší než 1 GΩ. Aby se zabránilo vzniku
elektrostatického náboje, nesmí se vysílač otírat nebo čistit pomocí rozpouštědel
nebo suchou tkaninou.
19
Průvodce rychlého uvedení do provozu
Mezinárodní certifikace
I7 Certifikace IECEx pro jiskrovou bezpečnost
Certifikát: IECEx BAS 07.0007X
Normy:IEC 60079-0: 2011, IEC 60079-11: 2011;
Označení: Ex ia IIC T4 Ga, T4 (–60 °C ≤ T
Ex ia IIC T5 Ga, T5 (–60 °C ≤ T
Parametry svorek k připojení senzoru
Uo = 6,6 V
Io = 26,2 mA
Po = 42,6 mW
Co = 11 μF
Lo = 25 mH
Speciální podmínky pro bezpečné použití (X):
1. Povrchový odpor antény je větší než 1 GΩ. Aby se zabránilo vzniku
elektrostatického náboje, nesmí se vysílač otírat nebo čistit pomocí rozpouště
nebo suchou tkaninou.
Napájecí modul modelu 701PBKKF lze vyměňovat v prostředí s nebezpečím
2.
výbuchu. Napájecí moduly mají povrchový odpor větší než 1 GΩ a musí být řádně
nainstalovány do pouzdra zařízení pro bezdrátový přenos. Během dopravy
a od místa in
stalace je třeba dbát na to, aby nedošlo k nárůstu elektrosta
náboje.
Pouzdro vysílače 648 může být vyrobeno z hliníkové slitiny a opatřeno ochranným
3.
polyuretanovým nátěrem. Pokud je však uloženo v prostředí zóny 0, je tř
chr
