Scanner 3D pour les solides
Rosemount™ 5708

Guide condensé

00825-0103-4570, rév. CB

Septembre 2018

Guide condensé

AVERTISSEMENT

Personnel autorisé

 Toutes les opérations décrites dans le présent document ne doivent être effectuées que par un personnel

qualifié et autorisé.

 Pour des raisons de sécurité et de garantie, toute manipulation interne des appareils doit être uniquement

effectuée par du personnel agréé par le fabricant.

Avertissements relatifs à une utilisation abusive

 Une utilisation inappropriée ou incorrecte de l’appareil peut entraîner des risques ainsi que des

dysfonctionnements spécifiques à l’application, tels que des débordements de silo ou l’endommagement
de composants du système par un montage ou des réglages incorrects.

 Si l’appareil est utilisé d’une manière non spécifiée dans ce document, la protection offerte par l’appareil

peut être réduite.

Consignes générales de sécurité

 Lors de l’installation, respecter les codes électriques locaux et nationaux et les règles de sécurité

communes, ainsi que les règles de prévention des accidents.

 La substitution de composants peut compromettre la sécurité intrinsèque.
 Pour empêcher toute inflammation en atmosphères inflammables ou combustib les, lire, com prendre et

observer les procédures d’entretien à chaud du fabricant.

Septembre 2018

En savoir plus

Consulter le site Emerson.com/Level pour télécharger le manuel de référence du
scanner 3D pour les solides Rosemount 5708.

Composants inclus dans la boîte

 Tête du scanner Rosemount 5708
 Antenne du scanner Rosemount 5708
 Guide condensé du scanner Rosemount 5708
 Convertisseur USB-RS485 (précâblé en usine)
 Lecteur flash USB contenant :

a. Kit d’installation du logiciel Rosemount 3DVision
b. Manuel de référence
c. Guide condensé
d. Vidéo de configuration
e. Vidéo d’installation
f. Lien vers Emerson.com/Level

Sommaire

Préparation du site . . . . . . . . . . . . . . . . . . . . . . . 3

Informations sur l’installation et le site . . . . . . 4

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Configuration utilisant l’indicateur LCD . . . . . 16

Configuration à l’aide du logiciel

Rosemount 3DVision . . . . . . . . . . . . . . . . . . . . 25

2

Procédures après installation . . . . . . . . . . . . . 29

Modèle Rosemount 5708S dans un

système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Homologations du produit . . . . . . . . . . . . . . . 33

Déclaration de conformité du scanner

Rosemount 5708 . . . . . . . . . . . . . . . . . . . . . . . . 39

Schéma d’installation . . . . . . . . . . . . . . . . . . . . 43

Septembre 2018

1.0 Préparation du site

Avant toute installation, compléter et vérifier les préparatifs du site tels que
décrits dans cette section. Pour une installation optimale, s’assurer que le
scanner Rosemount 5708 peut être positionné et fixé conformément aux
directives figurant dans la section 2.0.

Outils recommandés pour l’installation :

 Jeu de petits tournevis de précision (pour les borniers)
 Clé plate de 13 mm
 Clé hexagonale de 4 mm (de préférence avec poignée)
 Grande clé à molette
 Cutter, pince pointue, ruban isolant
 Appareil de mesure laser ou équivalent
 Convertisseur RS485-USB, y compris les pilotes
 Résistance de 120  (RS-485)
 Résistance de 250  (HART
 PC ou ordinateur portable
 Voltmètre pour courant continu

Effectuer les étapes suivantes avant d’installer le scanner Rosemount 5708.

1.1 Alimentation

 S’assurer que la mise à la terre est effectuée correctement. Brancher une

extrémité du blindage du câble à la terre de l’alimentation. Il est fortement
recommandé que tous les appareils soient reliés au même potentiel de
terre.

 Préparer une alimentation de 24 Vcc à proximité de l’emplacement de

montage de l’appareil.

 S’assurer d’utiliser des câbles appropriés. Le scanner Rosemount 5708 est

un appareil à 4 fils. La tension d’alimentation et la sortie de données
(4-20 mA) utilisent deux câbles de connexion bifilaires distincts.

Guide condensé

®

)

1.2 Communications

 Pour la communication RS-485, utiliser des câbles blindés à paires

torsadées d’une impédance de 120 . S’assurer que les câbles sont
homologués pour les communications RS-485.

 Acheminer les câbles de communication dans les conduits appropriés.

Utiliser un type de câble approprié.

 Pour la communication 4-20 mA, utiliser des câbles blindés à paire

torsadée à faible résistance. S’assurer que les câbles sont adaptés aux
signaux analogiques.

 Pour une connexion en série, un seul câble à 4 fils peut être utilisé, à la fois

pour les communications RS-485 et l’alimentation de 24 Vcc.

3

Guide condensé

Septembre 2018

2.0 Informations sur l’installation et le site

Les informations figurant sur ces pages sont indispensables à la configuration
de l’appareil.

2.1 Caractéristiques du matériau

Nom du matériau :

Masse volumique :

Température max. : °F °C Pression maximale : Bar PSI

lb/pi

3

t/m

3

Angle de repos :

4

Septembre 2018

A

Y

X

A

Y

X

A

2.2 Type de silo et dimensions

Détails du silo

Type de silo Cylindrique Rectangulaire

(1)

pieds  m



Plat



Cône



Diamètre supérieur (A) : ______
Hauteur (B) : ______

A

Plat



Pyramide



Hauteur (A) : ______ X : ______ Y : ______

Y

Guide condensé

X

A

Forme du haut

Forme du centre

Forme du bas

B

Dôme



Hauteur (A) : ______

Cylindre



Diamètre (A) : ______
Hauteur (B) : ______

A

B

Plat



Cône



Hauteur (A) : ______
Diamètre inférieur (B) : ______

A

B

Pyramide



Hauteur (A) : ______ X : ______
Y : ______

Cube



Hauteur (A) : ______ X : ______ Y : ______

X

Y

A

Plat



Cône



Hauteur (A) : ______
Diamètre inférieur (B) : ______

A

B

Pyramide



Hauteur (A) : ______ X : ______ Y : ______

1. Champ obligatoire — Des dimensions précises du silo sont requises pour permettre de déterminer l’em placement
optimal.

5

Guide condensé

+Y

-Y

+X

-X

B A

Septembre 2018

2.3 Détails du silo

Structure interne : échelle, conduite, fenêtre, vis, porte, rail, poutre de support ou tout autre
obstacle qui est visible au scanner 5708. Des schémas doivent être disponibles.

Mouvement interne : OUI NO Si oui, décrire :

2.4 Emplacement du scanner Rosemount 5708 et de l’orifice de

remplissage

X Y Correction de toit

Emplacement du 1er scanner
Rosemount 5708 :

Emplacement du 2e scanner
Rosemount 5708 :

Emplacement du 3e scanner
Rosemount 5708 :

Emplacement de remplissage :

Figure 1. Emplacements du scanner Rosemount 5708 et de l’orifice

remplissage

A. Scanner Rosemount 5708 (X1, Y1)
B. Remplissage (X2, Y2)

 Lors du montage de plusieurs scanners Rosemount 5708 (par exemple, dans

un système à plusieurs appareils), préciser l’emplacement de tous les
appareils.

 Lorsque l’application prévoit plus d’un point de remplissage, préciser

également tous les autres points de remplissage.

Étalonnage à plein et à vide

 Les niveaux d’étalonnage à plein et à vide se mesurent depuis la partie

6

supérieure du silo.

 Les niveaux d’étalonnage à plein et à vide correspondent respectivement à

20 mA (soit 100 % du volume) et 4 mA (soit 0 % du volume).

 Le scanner Rosemount 5708 présente une zone morte de 0,5 m à partir de la

partie supérieure de l’antenne.

Septembre 2018

Étalonnage

complet

Étalonnage à vide

Hauteur totale du silo

Étalonnage à vide

Étalonnage

complet

Hauteur totale du silo

Hauteur du scanner

Hauteur du scanner

Zone
morte

90°

Guide condensé

Figure 2. Étalonnage à vide et à plein dans des silos cylindriques et rectangulaires

Étalonnage à plein : pieds m

Étalonnage à vide : pieds m

2.5 Procédé d’application

Taux de remplissage maximum : lb/h t/h

Taux de vidage maximum : lb/h t/h

Capacité totale quand le silo est plein : lb t

2.6 Implantation

 Monter le scanner Rosemount 5708 perpendiculairement au sol.

7

Guide condensé

600 mm

minimum

600 mm

minimum

10 mm minimum pour le montage avec piquage sur tube

 Maintenir la distance nécessaire par rapport à la paroi latérale.

 Maintenir la distance nécessaire par rapport aux points de remplissage.

Septembre 2018

 S’assurer qu’il n’y a aucun obstacle en dessous de l’appareil.

 En cas de piquage sur tube, assembler et positionner le scanner

Rosemount 5708 en laissant dépasser l’extrémité de l’antenne d’au moins
10 mm en dessous du tube.

8

Septembre 2018

Remarque

S’assurer que le diamètre du trou (D) au centre
est de 52 mm.

D

3.0 Montage

Étape 1 : Vérifier l’alimentation et les câbles

1. Vérifier l’alimentation de 24 Vcc avec un voltmètre.

2. Vérifier la résistance des lignes de communication de données.

3. Vérifier la résistance de 60  lors de la connexion des résistances de 120 
aux deux extrémités.

Étape 2 : Installer la plaque de montage

1. Vérifier que les joints toriques sont en place sur le tube à collet.

2. Retirer l’écrou du tube à collet.

Guide condensé

3. Placer la plaque de montage sur le tube à collet.

4. Remettre l’écrou et le serrer par-dessus le tube à collet sur la plaque de
montage.

9

Guide condensé

Clé hexagonale (4 mm)

5. Placer l’antenne et la plaque de montage dans l’emplacement prévu sur le silo.

6. Visser la plaque de montage sur la bride du silo.

Étape 3 : Tourner l’antenne vers le centre du silo

1. Desserrer légèrement l’écrou qui relie l’antenne à la plaque de montage.

2. Faire pivoter l’antenne. L’encoche située sur la partie supérieure du

filetage doit être orientée vers le centre du silo.

Septembre 2018

10

3. Serrer l’écrou.

Étape 4 : Installer la tête

1. Retirer le panneau arrière.

4x

2. Retirer le serre-câble.

Septembre 2018

Câble

d’antenne

3. Vérifier la présence du joint torique sur le tube à collet.

4. Insérer délicatement le câble d’antenne au travers de la tête.

Guide condensé

5. Placer la tête sur le tube à collet.
a. Tourner la tête dans la direction souhaitée. La tête peut être installée

dans six positions différentes. Il est fortement recommandé de diriger la
tête vers le centre du silo.

b. S’assurer de pousser à fond la tête jusqu’à ce qu’elle touche entièrement

le haut du tube à collet.

11

Guide condensé

Clé hexagonale
(4 mm)

Clé plate
(13 mm)

6. Serrer la vis avant.

7. Remonter le serre-câble.

Septembre 2018

12

8. Connecter avec précaution le connecteur du câble d’antenne. Vérifier que le
loquet est enclenché et verrouille le connecteur.

Septembre 2018

100 mm

10 mm

Étape 5 : Câbler le scanner Rosemount 5708

1. Vérifier que l’alimentation est déconnectée.

2. Desserrer l’écrou de compression de l’entrée du presse-étoupe.

3. Insérer le câble dans la tête.

Guide condensé

4. Enlever environ 100 mm de gaine du câble et dénuder environ 10 mm de
l’extrémité de chaque câble conducteur.

5. Desserrer les vis du bornier situées à l’intérieur de la tête.

13

Guide condensé

-

+

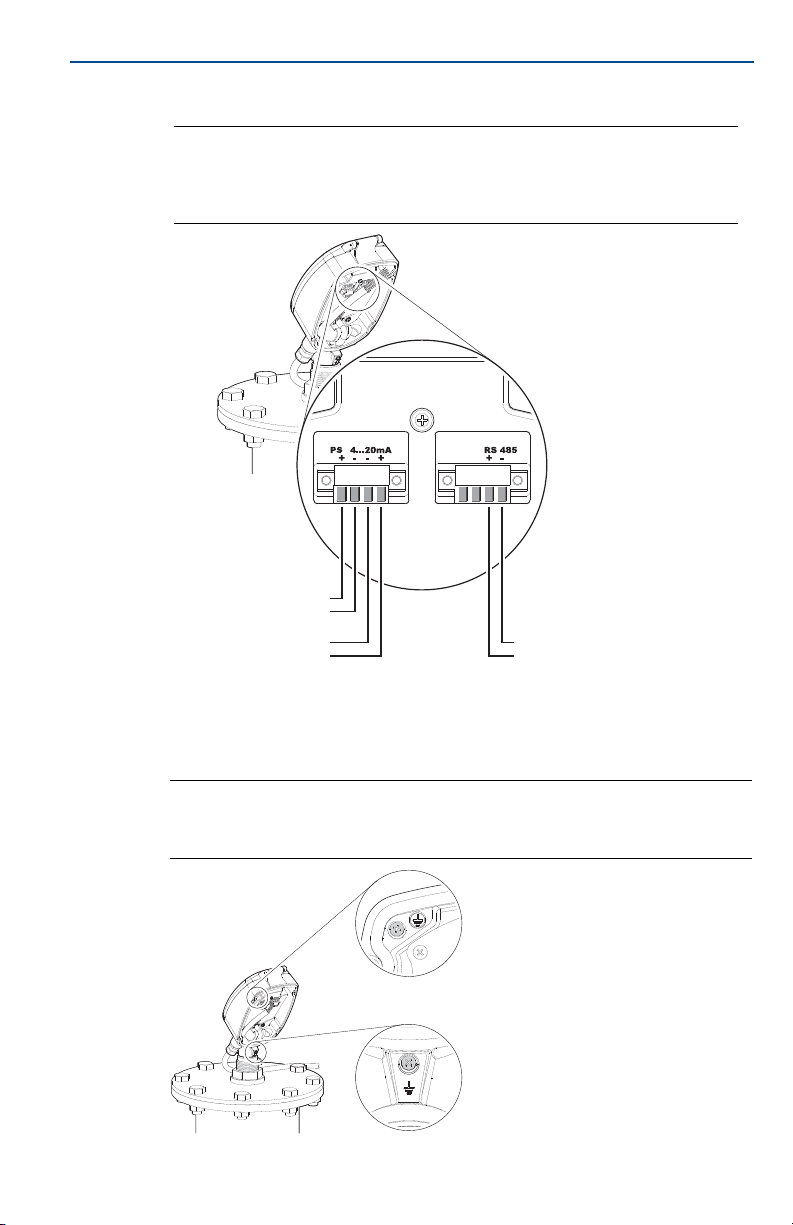

RS-485/Modbus RTU
bornes de communication

4-20 mA

bornes de communication

-

+

Alimentation

20-32 Vcc+-

Remarque

Lors de la connexion du dernier scanner Rosemount 5708 de la série, connecter
également une résistance de 120 . Vérifier la polarité de l’alimentation avant de
brancher l’appareil.

Vis de mise à la terre externe

Remarque

Il est également possible d’effectuer une connexion de mise à la terre interne du câble
à l’aide de la connexion interne, comme indiqué ci-dessous.

Vis de mise à la terre interne

6. Raccorder les fils du câble selon le schéma de câblage. Voir les différentes
méthodes de connexion à la page 15.

Septembre 2018

7. Utiliser la borne de terre externe.
Le scanner Rosemount 5708 doit être mis à la terre électrostatiquement.

 Lors d’une mise à la terre interne, utiliser la terre du câble d’alimentation.
 Lors d’une mise à la terre externe, utiliser le régulateur de tension de l’usine.

14

Septembre 2018

Guide condensé

8. Serrer l’écrou de compression sur l’ouverture du presse-étoupe.

9. Remettre le panneau arrière en position et serrer les vis.

4x

Étape 6 : Autres méthodes de connexion

Utiliser une connexion RS-485 ou 4-20 mA pour la communication.

Figure 3. Câblage de la connexion 4-20 mA à l’adaptateur THUM™ Smart Wireless

A

B

C
D
E
F
G

250 Ω

24DC

A. Blindage du câble de terre du boîtier du

scanner Rosemount 5708
B. Adaptateur THUM
C. Vert
D. Jaune

E. Blanc
F. Noir
G. Rouge

15

Guide condensé

AVERTISSEMENT

Rosemount

5708 1

RS-485 (+)

120 

RS-485 (-)

RS-485 (+)

120 

RS-485 (-)

Rosemount

5708 2

Rosemount

5708 3

Rosemount

5708 n

Actif

Passif

4-20 mA

API/contrôleur

Permet de revenir en arrière dans un menu de
fonctions.
Une pression continue de 3 secondes restaure l’écran
par défaut.
Permet de naviguer vers le haut dans la liste de
navigation.
Permet de naviguer vers la droite au s ein d’une fonction.
Permet de naviguer vers le bas dans la liste de
navigation.
Permet de naviguer vers la gauche au sein d’une
fonction.

ESC

Figure 4. Connexion du scanner Rosemount 5708

Figure 5. Connexion 4-20 mA

Septembre 2018

Ce type de connex ion est actif et non passif ; par conséquent, l’appareil est le module actif et l’API doit être le
module passif.

4.0 Configuration utilisant l’indicateur LCD

4.1 Configuration intégrée

Le scanner Rosemount 5708L peut être entièrement configuré via l’indicateur LCD.
Le logiciel 3DVision de Rosemount est requis pour les modèles Rosemount 5708V
et 5708S.

Figure 6. Interface utilisateur

16

Septembre 2018

Rosemount
5708LNN
Initialization

Initialization
Please Wait...

m
ft

E

ESC

<tag name>

3.45m Avg Dist.

█████████████▒▒▒▒▒

M

E

Guide condensé

1. Raccorder l’alimentation et ouvrir le
cache avant.

Un test automatique démarre et
s’exécute pendant environ
30 secondes. L’écran reste vide
pendant ce temps.

2. Une fois l’initialisation terminée,
l’écran de version s’affiche.

Selon les paramètres d’usine par
défaut, et après la mise sous tension
ou le redémarrage du scanner, un
écran affiche une invite de
configuration.

Dans le menu principal, sélectionner
Basic Settings (Paramètres de base).

3. Utiliser les touches / pour
passer d’une option à l’autre.
Appuyer sur pour sélectionner et
continuer avec ces paramètres, ou sur

pour revenir à l’écran principal.

4. Une fois le processus de démarrage
terminé, l’écran suivant s’affiche pour
indiquer la mesure de la distance
moyenne actuelle.
La première ligne affiche le nom de
l’étiquette (tag name). Par défaut,
cette ligne est vide.
Appuyer sur pour accéder au menu
principal.

17

Guide condensé

<tag name>

3.45m Avg Dist.

█████████████▒▒▒▒▒

M

Basic Settings
Advanced Settings
False Echo Mapping
Polling Address

E

Polling Address

0

0

<tag name>

3.45m Avg Dist.

█████████████▒▒▒▒▒

M

4.2 Changer l’adresse d’interrogation

Le paramétrage de l’adresse de l’appareil est obligatoire lorsque plusieurs
appareils sont connectés par RS-485-multipoint (connexion en série).
Paramétrer les adresses avant d’utiliser le logiciel Rosemount 3DVision.

1. À partir de l’écran principal, appuyer
sur la touche pour accéder au menu
principal.

2. Dans le menu principal, utiliser les
touches / pour défiler jusqu’à
Polling Address (Adresse
d’interrogation).

Appuyer sur la touche pour passer à
l’écran de configuration de l’adresse
d’interrogation.

3. Utiliser la touche pour passer d’un
chiffre à l’autre. Utiliser la touche
pour modifier la valeur.
L’adresse d’interrogation par défaut est

00. La gamme de l’adresse
d’interrogation s’étend de 00 à 63.
Appuyer sur pour stocker l’adresse
modifiée et sur pour quitter
l’écran principal.

Septembre 2018

E

E

ESC

Pour les scanners Rosemount 5708V et 5708S, la configuration de l’adresse
d’interrogation se fait uniquement en utilisant l’indicateur LCD de l’appareil.
Le reste de la configuration est réalisé à l’aide du logiciel Rosemount 3DVision.

4.3 Configuration du modèle Rosemount 5708L

Configuration des paramètres de base

18

1. À partir de l’écran principal, appuyer
sur la touche pour accéder au

E

menu principal.

Septembre 2018

Basic Settings
Advanced Settings
False Echo Mapping
Polling Address

E

m
ft

Set Vessel Height

2

0.000 m

Cylindrical Vessel
Rectangular Vessel

Set Vessel Diameter

1

0.000 m

E

Set Scanner Height

2

0.000 m

E

Guide condensé

2. Dans le menu principal, utiliser les
touches / pour défiler jusqu’à
Basic Settings (Paramètres de base).

Appuyer sur la touche pour passer
à l’écran Basic Settings (Paramètres de
base).

3. Définir les unités de distance, mètres
(m) ou pieds (ft).

4. Définir la hauteur du silo (Vessel
Height) du bord inférieur au bord
supérieur du silo.

Utiliser la touche pour passer d’un
chiffre à l’autre. Utiliser la touche
pour modifier la valeur.

5. Sélectionner la forme du silo :

Cylindrical (Cylindrique) ou
Rectangular (Rectangulaire).

Utiliser les touches / pour
passer d’une option à l’autre. Appuyer
sur pour continuer.

E

a. Si l’option Cylindrical

(Cylindrique) est sélectionnée,
définir le diamètre du silo.
Utiliser la touche pour passer
d’un chiffre à l’autre. Utiliser la
touche pour modifier la valeur.
Appuyer sur pour continuer.

b. Définir la hauteur du scanner

(Scanner Height) à partir du bord
inférieur du silo jusqu’à la plaque
de montage du scanner (point
au-dessus de l’antenne).
Utiliser la touche pour passer
d’un chiffre à l’autre. Utiliser la
touche pour modifier la valeur.
Appuyer sur pour continuer.

19

Guide condensé

Scanner Distance

From Center
0

0.000 m

E

Set Vessel Width

0

10.000 m

E

Set Vessel Length

0

10.000 m

E

Set Scanner Height

2

0.000 m

E

Scanner X To Center

±000.00 m

E

Septembre 2018

c. Définir la distance séparant le

scanner du centre (Scanner
Distance from Center).
Utiliser la touche pour passer
d’un chiffre à l’autre. Utiliser la
touche pour modifier la valeur.
Appuyer sur pour quitter et
revenir à l’écran principal.

6. Si l’option Rectangular
(Rectangulaire) est sélectionnée,
définir d’abord la largeur du silo
(dimension sur l’axe X).

a. Utiliser la touche pour passer

d’un chiffre à l’autre. Utiliser la
touche pour modifier la valeur.
Appuyer sur pour continuer.

b. Définir la longueur du silo (Vessel

Length) (dimension sur l’axe Y).
Utiliser la touche pour passer
d’un chiffre à l’autre. Utiliser la
touche pour modifier la valeur.
Appuyer sur pour continuer.

c. Définir la hauteur du scanner

(Scanner Height) à partir du bord
inférieur du silo jusqu’à la plaque
de montage du scanner (point
au-dessus de l’antenne).
Utiliser la touche pour passer
d’un chiffre à l’autre. Utiliser la
touche pour modifier la valeur.
Appuyer sur pour continuer.

d. Définir la distance entre le

scanner et l’axe X ; voir la Figure 1,

page 6.

Utiliser la touche pour passer
d’un chiffre à l’autre. Utiliser la
touche pour modifier la valeur.
Appuyer sur pour continuer.

20

Septembre 2018

Scanner Y To Center

±000.00 m

E

<tag name>

3.45m Avg Dist.

█████████████▒▒▒▒▒

Menu

E

Basic Settings
Advanced Settings
False Echo Mapping
Polling Address

E

Set Distance

To Full Calibration
0

0.500 m

Set Distance

To Empty Calibration
2

0.000 m

Guide condensé

Configuration des paramètres avancés

Après avoir configuré les paramètres de base, effectuer la configuration des
paramètres avancés.

e. Définir la distance entre le

scanner et l’axe Y ; voir la Figure 1,

page 6.

Utiliser la touche pour passer
d’un chiffre à l’autre. Utiliser la
touche pour modifier la valeur.
Appuyer sur pour quitter et
revenir à l’écran principal.

1. À partir de l’écran principal, appuyer
sur la touche pour accéder au
menu principal.

2. Dans le menu principal, défiler jusqu’à
Advanced Settings (Paramètres
avancés) à l’aide de la touche .

Appuyer sur la touche pour passer
à l’écran de configuration Advanced
Settings (Paramètres avancés).

3. Définir la distance entre la plaque de
montage (en haut de l’antenne du
scanner) et le point d’étalonnage à
plein (Full calibration point)/point de
niveau 100 %.
Utiliser la touche pour passer d’un
chiffre à l’autre. Utiliser la touche
pour modifier la valeur. Appuyer sur

pour continuer.

E

4. Définir la distance entre la plaque de
montage (en haut de l’antenne du
scanner) et le point d’étalonnage à
vide (Empty calibration point)/point
de niveau 0 %.
Utiliser la touche pour passer d’un
chiffre à l’autre. Utiliser la touche
pour modifier la valeur. Appuyer sur

pour continuer.

E

21

Guide condensé

Set Adaptor Angle

0

0

E

E

Slow Process
Regular Process
Fast Process

E

Celsius
Fahrenheit

E

Distance
Level
Volume
Analog Output
SNR

E

<tag name>

3.45m Avg Dist.

█████████████▒▒▒▒▒

Menu

Septembre 2018

5. Appuyer sur la touche pour
préserver le paramètre par défaut.
Remarque : si un adaptateur d’angle
est utilisé, définir la valeur de l’angle.
Utiliser la touche pour passer d’un
chiffre à l’autre. Utiliser la touche
pour modifier la valeur. Appuyer sur

pour continuer.

6. Définir la vitesse du procédé à l’aide de
la touche . Appuyer sur pour
continuer.

Toujours s’assurer d’utiliser l’option
Regular Process (Procédé normal).

Pour les options Slow Process
(Procédé lent) et Fast Process
(Procédé rapide), s’adresser au service
après-vente le plus proche.

7. Définir les unités de température à
l’aide de la touche . Appuyer sur
pour continuer.

Cartographie des faux échos

Une fois la configuration terminée, paramétrer la cartographie des faux échos
(False Echo Mapping).

22

8. Définir le paramètre affiché souhaité
pour l’écran principal en utilisant la
touche . Appuyer sur pour
quitter et revenir à l’écran principal.

1. À partir de l’écran principal, appuyer
sur la touche pour accéder au

E

menu principal.

Septembre 2018

Basic Settings
Advanced Settings
False Echo Mapping
Polling Address

E

Map False Echoes
Reset Mapping

Distance To Map

False Echo

0

0.000 m

Zone de faux
échos

E

E

Decline Mapping
Approve Mapping

Guide condensé

2. Dans le menu principal, défiler jusqu’à
False Echo Mapping (Cartographie
des faux échos) à l’aide de la touche

.

Appuyer sur la touche pour passer
à l’écran de configuration de la False
Echo Mapping (Cartographie des faux
échos).

3. Sélectionner Map False Echoes
(Cartographier les faux échos) pour
cartographier automatiquement tous
les faux échos jusqu’à une certaine
distance.

Ou bien sélectionner Reset Mapping
(Réinitialiser la cartographie) pour
supprimer les faux échos
cartographiés enregistrés dans la
mémoire du scanner.

Utiliser la touche pour descendre
dans la liste. Appuyer sur pour
continuer.

a. Si l’option Map False Echoes

(Cartographier les faux échos) est
sélectionnée, régler la distance
entre le haut de l’antenne et
l’extrémité du point d’analyse du
scanner. Toujours s’assurer de
cartographier les faux échos
au-dessus du niveau du matériau.
Niveau recommandé : 1 m
au-dessus du niveau du matériau.

Utiliser la touche pour passer
d’un chiffre à l’autre. Utiliser la
touche pour modifier la valeur.
Appuyer sur pour continuer.

b. Accepter ou refuser l’opération de

cartographie des faux échos.
Utiliser la touche pour
descendre dans la liste. Appuyer
sur pour continuer.

E

23

Guide condensé

Decline Mapping
Approve Mapping

E

Septembre 2018

c. Si l’option Reset Mapping

(Réinitialiser la cartographie) est
sélectionnée, accepter ou refuser
l’opération. Utiliser la touche
pour descendre dans la liste.
Appuyer sur pour continuer.

24

Septembre 2018

Guide condensé

5.0 Configuration à l’aide du logiciel Rosemount 3DVision

5.1 Installation du logiciel Rosemount 3DVision

Le logiciel est constitué de deux composants : un serveur et un client. Pour la
configuration initiale, il est recommandé d’installer le serveur et le client sur le
même ordinateur. Néanmoins, il est possible d’installer le serveur et le client
Rosemount 3DVision sur des ordinateurs distincts et de s’y connecter suivant ce
modèle.

1. Insérer la clé USB dans le port USB.

2. Sélectionner Install Rosemount 3DVision (Installer Rosemount 3DVision) et

suivre les instructions à l’écran.

Si le programme d’installation ne démarre pas automatiquement, exécuter
l’application Installer.exe à partir de la clé USB.

5.2 Démarrage du logiciel Rosemount 3DVision

1. Cliquer deux fois sur l’icône de bureau Rosemount 3DVision. Après

quelques secondes, la fenêtre Rosemount 3DVision Server Connection
(Connexion du serveur Rosemount 3DVision) s’affiche.

25

Guide condensé

2. Sélectionner Device Configuration (default) (Configuration de l’appareil

(par défaut)) pour lancer la configuration.

3. Définir le type de connexion, l’adresse d’interrogation et le port série.

Sélectionner Connect (Connecter).

Une fois le bouton Connect (Connecter) sélectionné, le logiciel se connecte
automatiquement et télécharge les paramètres du scanner
Rosemount 5708.

Septembre 2018

26

4. Une fois la connexion établie, un assistant de configuration apparaît :

a. Étape 1/4 : Paramétrer les informations générales et les dimensions du

silo.

b. Étape 2/4 : Paramétrer la position de l’appareil.
c. Étape 3/4 : Paramétrer les points de remplissage.

Septembre 2018

d. Étape 4/4 : Paramétrer l’étalonnage à plein et l’étalonnage à vide. Cliquer

sur Finish (Terminer) pour terminer la configuration du silo.

5.3 Analyse de la courbe d’écho

Cette étape ne doit être effectuée que si la distance donnée par le scanner
Rosemount est incorrecte.

Lors de la première configuration du scanner Rosemount 5708, il est
recommandé d’effectuer une analyse de la courbe d’écho. L’analyse de la
courbe d’écho permet de déterminer si un ou plusieurs paramètres avancés
nécessitent des modifications supplémentaires.

 Sur le menu Device (Appareil), sélectionner Echo Curve Analysis (Analyse

de la courbe d’écho). S’assurer ensuite que la case à cocher est cochée, puis
sélectionner le bouton Start (Démarrer).

Guide condensé

Une fois l’analyse de la courbe d’écho terminée, la fenêtre de courbe d’écho
s’affiche. Cette fonctionnalité est également disponible via l’option Device
(Appareil) > Echo Curve Analyze Viewer (Écran d’analyse de la courbe d’écho).

27

Guide condensé

5.4 Cartographie des faux échos

Avec cette option, il est possible d’effectuer une cartographie des faux échos sur
un faisceau afin d’ignorer les faux échos dus à des interférences ou à des objets à
l’intérieur du silo.

1. Sur le menu Device (Appareil), sélectionner Device False Echo Mapping

(Cartographie des faux échos de l’appareil).

2. Définir les distances From (De) et To (Jusqu’à) pour réaliser la cartographie

des faux échos.

3. Sélectionner le bouton Start Scanning (Démarrer l’analyse du scanner).

Septembre 2018

28

Septembre 2018

6.0 Procédures après installation

1. Effectuer une mesure manuelle jusqu’au matériau.

2. Comparer les données avec le résultat de la mesure de distance effectuée par

le scanner Rosemount 5708 :
a. Le point de référence pour les mesures et comparaisons se trouve en haut

de l’antenne.
b. Tester l’appareil pendant que le silo est inactif.
c. Mesurer aussi près que possible du scanner Rosemount 5708.
d. Dans certains modèles, l’appareil a des valeurs de distance minimales et

maximales. Vérifier si la mesure manuelle se situe entre ces valeurs.

3. Effectuer des opérations de remplissage et de vidage.
a. Suivre les mesures du scanner Rosemount 5708 pendant le processus.
b. Vérifier et comparer la distance.
c. Suivre les tendances dans le logiciel Rosemount 3DVision.

4. Effectuer une analyse de la courbe d’écho et une cartographie des faux
échos. Pour des informations détaillées, voir le manuel de référence
scanner Rosemount 5708.

5. Régler les paramètres avancés. Pour de plus amples informations, voir le

manuel de référence du scanner Rosemount 5708.

Guide condensé

du

29

Guide condensé

+ -

PS OUT

Display

+ -

PS OUT

Display

++--

PS IN 4...20mA

+ -

RS-485 PS IN 4...20mA RS-485

++-- + -

++--

PS IN 4...20mA

+ -

RS-485

++--

PS IN 4...20mA

+ -

RS-485

Convert

Résistance
de 120



API / SNCC / Indicateur

4-20 mA : connexion
d’appareil active, bifilaire,
non alimentée en boucle

Alimentation
24 Vcc

Serveur Rosemount 3DVision

Résistance de
120



Convertisseur

Septembre 2018

7.0 Modèle Rosemount 5708S dans un système

7.1 Composants du système

 Plusieurs scanners Rosemount 5708S

7.2 Montage

7.3 Câblage

30

 Contrôleur de système Rosemount

1. Installer les appareils comme indiqué dans « Montage », page 9.

2. Répéter les étapes d’installation jusqu’à ce que tous les appareils soient
installés.

Alimentation

Une seule alimentation 24 Vcc est utilisée pour tous les appareils dans le
système.

Septembre 2018

Guide condensé

Communication RS-485

Tous les scanners Rosemount 5708 doivent être connectés en série. Pour plus
de renseignements, voir « Connexion du scanner Rosemount 5708 », page 16.

Connexion 4-20 mA

Étant donné que tous les scanners Rosemount 5708 connectés en série
produisent les mêmes données, il importe peu de savoir de quel appareil
provient la sortie 4-20 mA. La sortie 4-20 mA représente le volume calculé par
tous les appareils dans le silo.

Mise à la terre

Pour plus de renseignements sur la mise à la terre, voir la page 14.

7.4 Configuration intégrée (Rosemount 5708S)

1. Configurer les adresses d’interrogation uniquement.

2. S’assurer que chaque appareil reçoit une adresse d’interrogation différente et
qu’au moins l’un d’eux reçoit l’adresse d’interrogation 00.
Pour plus d’informations sur la configuration de l’adresse d’interrogation,
voir « Changer l’adresse d’interrogation », page 18.

7.5 Configuration à l’aide du logiciel Rosemount 3DVision

Pour des informations détaillées sur la configuration du scanner
Rosemount 5708 et du contrôleur de système Rosemount, voir le manuel de

référence du scanner Rosemount 5708.

7.6 Maintenance

Procédure de maintenance préventive

La procédure de maintenance périodique suivante est recommandée pour
maintenir le scanner Rosemount 5708 dans de bonnes conditions de
fonctionnement et prévenir tout dysfonctionnement inutile qui peut être causé
par des facteurs environnementaux au cours du temps :

 Nettoyer la partie intérieure des antennes (voir les détails ci-dessous).
 Vérifier visuellement et s’assurer que les câbles de communication et

d’alimentation sont en bon état et ne sont pas endommagés.

 Vérifier et s’assurer que les ouvertures d’entrée des câbles sont correctement

scellées.

 Ouvrir l’arrière de la tête du scanner Rosemount 5708 et confirmer l’absence

d’humidité.

Instructions de nettoyage de l’antenne :

 Mettre le scanner Rosemount 5708 hors tension.
 Démonter la plaque de montage et retirer avec précaution l’ensemble du

scanner Rosemount 5708.

 Utiliser une brosse ou un chiffon mouillé pour le nettoyage.
 Si nécessaire, de l’eau peut être utilisée pour le nettoyage.
 Éviter l’utilisation d’outils tranchants, tels que des tournevis, pour le

nettoyage. Ces outils risquent d’endommager les membranes.

31

Guide condensé

Fréquence de la maintenance préventive

La fréquence de la procédure de maintenance dépend des conditions et du type
de matériau stocké dans le silo. Dans le cas de matériaux tels que du sel, du
sucre, du carbonate de calcium, etc., les traitements doivent être plus
fréquents.

Septembre 2018

32

Septembre 2018

8.0 Homologations du produit

rév. 1.2

8.1 Informations relatives aux directives européennes

Un exemplaire de la déclaration de conformité CE se trouve à lapage 39. La révision la plus
récente de la déclaration de conformité CE est disponible sur Emerson.com/Rosemount

8.2 Certification pour zone ordinaire

Conformément aux procédures standard, le transmetteur a été inspecté et testé afin de
déterminer si sa conception satisfait aux exigences de base, aux niveaux électrique et
mécanique et relativement à la protection contre l’incendie. Cette inspection a été assurée
par FM Approvals, laboratoire d’essai américain (NRTL) accrédité par l’OSHA
(Administration fédérale pour la sécurité et la santé au travail).

8.3 Amérique du Nord

I5 Sécurité intrinsèque (SI) États-Unis et Canada

Certificat : 3052166
Normes : FM Classe 3600 — 2011, FM Classe 3610 — 2010, FM Classe 3810 — 2005,

Marquages : IS CL I, II DIV 1, GP C, D, E, F, G si le câblage est effectué conformément au

ANSI/CEI 60529 — 2004, norme CSA C22.2. Nº 25-09,
norme CSA C22.2. Nº 157-92, norme CSA C22.2 Nº 1010-04,
CAN/CSA E61241-1-1 — 2010

schéma Rosemount 05708-1900 ; T4 (-40 °C
modules électroniques portant le numéro de série 836xxxxxxx :
Alimentation — Bornes J5.1 (+), J5.2 (GND) U
P

= 3 W, Ci = 8 nF, Li = 0

i

Interfaces — Bornes J5.4 (signal 4-20 mA),
J5.3 (GND commune avec J5.2) : U
P

= 1,1 W, Ci = 8 nF, Li = 0 μH

i

RS-485 — Bornes J6.3 (P), J6.4 (N) : U
I

= 651 mA, Pi = 1,06 W, Ci = 0 nF, Li = 0 μH

i

Certification valide pour les options HART et Modbus

= 10,5 V, Ii = 106 mA,

i

i

≤ Ta ≤ +85 °C) ; IP 6X Pour les

= 24 V, Ii = 125 mA,

i

= 6,51 V,

®

.

Guide condensé

.

Conditions spéciales pour une utilisation en toute sécurité (X) :

1. Le scanner 3D pour les solides ne s’utilise qu’avec des appareils électroniques portant
le numéro de série 836xxxxxx, car ces appareils s’utilisent avec le scanner 3D à
température ambiante.

2. Une partie du boîtier est fabriquée en matière plastique. Pour éviter le risque

d’étincelles électrostatiques, la surface plastique doit être nettoyée avec un chiffon
humide.

33

Guide condensé

8.4 Europe

I1 ATEX Sécurité intrinsèque

Certificat : BVS14ATEXE060X
Normes : EN60079-0:2012, EN60079-11:2012
Marquages : II 2 G Ex ib [ia] IIB T4 Gb (-40 °C

Tableau 1. Paramètres d’interface

Paramètre 4-20 mA RS-485
Tension U
Intensité I

Puissance P
Capacité C
Inductance L
Capacité C
Inductance L
L

o/Ro

Caractéristiques Trapézoïde Linéaire
Bornes J5.3 (4-20 mA), J5.4 (GND) J6.3 (+), J6.4 (RTN)

Tableau 2. Paramètres du circuit d’alimentation

Paramètre 4-20 mA Sortie

Ten sio n U

Intensité I

Puissance P

Capacité C

Inductance Li/L

Ratio Lo/R

Caractéristiques

Bornes

II 1/2 D Ex ib [ia] IIIC T110 °C Da/Db (-40 °C

i/Uo

i/Io

i/Uo

i

i/Co

o

i

o

i/Po

10,5 V 6,51 V
106 mA 2 x 651 mA
1,1 W 2 x 1,06 W

i/Po

8nF 0nF
~0mH 0mH

i

16 μF 2 x 285 μF
80 μH 83,9 μH

o

17,77 μH/ 67,12 μH/

24 V s.o.
Mêmes valeurs que celles de

l’alimentation interconnectée
SI

3W s.o.

8nF

~0mH

o

s.o.

s.o.

J5.1 (+), J5.2 (GND) s.o.

≤ T

≤ +85 °C)

a

≤ T

≤ +85 °C)

a

s.o.

Mêmes valeurs que celles de
l’alimentation interconnectée SI
réduites par C

Mêmes valeurs que celles de
l’alimentation interconnectée SI
réduites par L

Mêmes valeurs que celles de
l’alimentation interconnectée SI
réduites par L

Mêmes valeurs que celles de
l’alimentation interconnectée SI

i

i

i

Septembre 2018

34

Condition spéciale pour une utilisation en toute sécurité (X) :

1. Application dans des conditions poussiéreuses :
L’installation du scanner 3D pour les solides ou de l’antenne des modèles offrant une
séparation de la tête dans la paroi pour les zones nécessitant un équipement EPL Da
(appareil de catégorie 1D) doit fournir un degré de protection IP6X selon la norme
EN 60529 et doit être effectuée de manière à ce que toutes les pièces métalliques
soient intégrées dans la liaison équipotentielle locale.
Consulter les informations techniques fournies par le fabricant relatives à l’utilisation
du scanner 3D en contact avec des substances agressives/corrosives pour éviter tout
risque de choc mécanique.

Septembre 2018

8.5 International

I7 IECEx Sécurité intrinsèque

Certificat : IECEx BVS 15.0042X
Normes : CEI 60079-0:2011, CEI 60079-11:2011
Marquages : Ex ib [ia] IIB T4 Gb (-40 °C

Ex ib [ia] IIIC T110 °C Da/Db (-40 °C

Tableau 3. Paramètres d’interface

Paramètre 4-20 mA RS-485

Tension U

i/Uo

Intensité I

i/Io

Puissance P
Capacité C
Inductance L
Capacité C
Inductance L
L

o/Ro

Caractéristiques
Bornes

i/Po

i

o

10,5 V 6,51 V
106 mA 2 x 651 mA
1,1 W 2 x 1,06 W
8nF 0nF
~0mH 0mH

i

16 μF 2 x 285 μF
80 μH 83,9 μH

o

17,77 μH/ 67,12 μH/
Trapézoïde Linéaire
J5.3 (4-20 mA), J5.4 (GND) J6.3 (+), J6.4 (RTN)

Tableau 4. Paramètres du circuit d’alimentation

Paramètre Entrée Sortie

Tension U

Intensité I

i/Uo

i

26,6 V s.o.
Mêmes valeurs que celles de

l’alimentation interconnectée SIs.o.

≤ Ta ≤ +85 °C)

Guide condensé

≤ Ta ≤ +85 °C)

Puissance P

Capacité C

Inductance Li/L

Ratio Lo/R

Caractéristiques

Bornes

i/Po

i/Co

o

3W s.o.

8nF

~0mH

o

s.o.

s.o.

J5.1 (+), J5.2 (GND) s.o.

Mêmes valeurs que celles de
l’alimentation interconnectée
SI réduites par C

Mêmes valeurs que celles de
l’alimentation interconnectée
SI réduites par L

Mêmes valeurs que celles de
l’alimentation interconnectée
SI réduites par L

Mêmes valeurs que celles de
l’alimentation interconnectée SI

i

i

i

Condition spéciale pour une utilisation en toute sécurité (X) :

1. Application dans des conditions poussiéreuses:
L’installation du scanner 3D pour les solides ou de l’antenne des modèles offrant une
séparation de la tête dans la paroi pour les zones nécessitant un équipement EPL Da
doit fournir un degré de protection IP6X selon la norme CEI 60529 et doit être
effectuée de manière à ce que toutes les pièces métalliques soient intégrées dans la
liaison équipotentielle locale. Consulter les informations techniques fournies par le
fabricant relatives à l’utilisation du scanner 3D en contact avec des substances
agressives/corrosives pour éviter tout risque de choc mécanique.

35

Guide condensé

8.6 Chine

I3 Chine Sécurité intrinsèque

Certificat : GB3836.1-2010, GB3836.4-2010, CEI61241-0-2004,

GB12476.4-2010

Marquages : Ex ib/ia IIB Gb T4

Ex ibD/iaD 21/20 T110 °C

Condition spéciale pour une utilisation en toute sécurité (X) :

1. L’installation du produit doit fournir un degré de protection IP6X selon la norme
GB4208-2008, et doit être effectuée de manière à ce que toutes les pièces métalliques
soient intégrées dans la liaison équipotentielle locale.

8.7 Brésil

I2 INMETRO Sécurité intrinsèque

Certificat : UL-BR 15.0072X
Normes : ABNT NBR CEI 60079-0:2008 + Errata 1:2011,

ABNT NBR CEI 60079-11:2009

Marquages : Ex ib [ia] IIB T4 Gb (-40 °C

Ex ib [ia] IIIC T110 °C Da/Db (-40 °C

Condition spéciale pour une utilisation en toute sécurité (X) :

1. Application dans des conditions poussiéreuses :
l’installation du scanner 3D pour les solides ou de l’antenne des modèles offrant une
séparation de la tête dans la paroi pour les zones nécessitant un équipement EPL Da
(Zone 20) doit fournir un degré de protection IP6X selon la norme ABNT NBR CEI 60529
et doit être effectuée de manière à ce que toutes les pièces métalliques soient intégrées
dans la liaison équipotentielle locale. Consulter les informations techniques fournies par
le fabricant relatives à l’utilisation du scanner 3D en contact avec des substances
agressives/corrosives et pour éviter tout risque de choc mécanique.

≤ T

≤ +85 °C)

a

≤ T

≤ +85 °C)

a

Septembre 2018

36

Septembre 2018

8.8 EAC

IM Sécurité intrinsèque par TR CU 012/2011

Marquages : 1Ex ib [ia] IIB T4 Gb X (-40

Ex ib [ia] IIIC T110 °C Da/Db X (-40

Tableau 5. Paramètres d’entrée

Guide condensé

≤ Tamb ≤ 85 °C)

≤ Tam b ≤ 85 °C)

Paramètres

Niveau de
protection

Tension Ui = 24 V Uo = 24 V Ui = Uo = 10,5 V Ui = Uo = 6,51 V

Intensité I

Puissance Pi = 3 W Po = 3 W

Capacité Ci 8nF 8nF мала

Capacité C

Inductance Li Négligeable Négligeable Négligeable

Inductance Lo s.o.

Lo/Ro s.o.

Caractéristiques s.o.

Bornes J5.1 (+), J5.2 (GND) J6.1 (+), J6.2 (GND) J5.3 (4-20 mA), J5.4 (GND) J6.3 (+), J6.4 (RTN)

1. Connexion directe de J5.1, J5.2 à J6.1, J6.2.

2. Mêmes valeurs que celles de l’alimentation interconnectée SI.

3. Mêmes valeurs que celles de l’alimentation interconnectée SI réduites par Ci, Li.

o

Circuit d’alimentation Interface

Ex ib IIB /
Ex ib IIIC

(2)

I

o

(1)

(2)

(3)

(3)

(3)

(2)

4-20 mA RS 485

Ex ia IIB /
Ex ia IIIC

Ii = Io = 106 mA Ii = Io = 2 x 651 mA

Pi = Po = 1,1 W Pi = Po = 2 x 1,06 W

16 μF 2 x 285 μF

80 μH 83,9 μH

17,77 μH/Ohm 67,12 μH/Ohm

Trapézoïde Linéaire

Entrée Sortie

Ex ib IIB /
Ex ib IIIC

(2)

i

s.o.

Ex ia IIB /
Ex ia IIIC

Conditions spéciales pour une utilisation en toute sécurité (X) :

1. L’instrument de mesure du niveau doit être installé et utilisé de manière à éviter tout
risque d’inflammation dû à une décharge électrostatique.

2. Les instructions spécifiées dans le manuel éliminent le risque de corrosion et/ou

d’action mécanique.

3. Quand l’instrument de mesure du niveau permet une séparation de la tête dans les

zones nécessitant un niveau de protection Da des équipements, le degré nécessaire
pour assurer une protection d’au moins IP6X selon GOST 14254-96 et l’assemblage
doivent être tels que toutes les pièces métalliques aient le même potentiel.

8.9 Inde

IW Sécurité intrinsèque PESO

Certificat : P351811/1
Normes : EN 60079-0: 2012, EN 60079-11: 2012
Marquages : Ex ib {ia} IIB t4 Gb

37

Guide condensé

8.10 Corée

IP Sécurité intrinsèque KTL

Certificat : 15-KA4BO-0298X - ex
Normes : CEI 60079-0: 2011, CEI 60079-11: 2011
Marquages : Ex ib [ia] IIB T4 Gb, Ex ib [ia] IIIC T110 °C Da/Db

Pour des informations détaillées sur la configuration du scanner Rosemount 5708 et du
contrôleur de système Rosemount, voir le manuel de
Rosemount 5708.

Septembre 2018

référence du scanner

38

Septembre 2018

EU Declaration of Conformity

No: RMD 1102 Rev. B

Page 1 of 2

We,

Rosemount Inc.
8200 Market Boulevard
Chanhassen, MN 55317-9685
USA

declare under our sole responsibility that the product,

Rosemount 5708 3D Solids Scanner

manufactured by,

Rosemount Inc.
8200 Market Boulevard
Chanhassen, MN 55317-9685
USA

to which this declaration relates, is in conformity with the provisions of the European Union
Directives, including the latest amendments, as shown in the attached schedule.

Assumption of conformity is based on the application of the harmonized standards and, when
applicable or required, a European Union notified body certification, as shown in the attached
schedule.

Vice President of Global Quality

(function)

Kelly Klein

(name)

19 April 2016

(date of issue)

Figure 7. Déclaration de conformité du scanner Rosemount5708

Guide condensé

39

Guide condensé

EU Declaration of Conformity

No: RMD 1102 Rev. B

Page 2 of 2

EMC Directive (2004/108/EC) This directive is valid until 19 April 2016
EMC Directive (2014/30/EU) This directive is valid from 20 April 2016

Harmonized Standards: EN61326: 2013

ATEX Directive (94/9/EC) This directive is valid until 19 April 2016
ATEX Directive (2014/34/EU) This directive is valid from 20 April 2016

BVS14ATEXE060X – Intrinsic Safety Certificate

Equipment Group II Category 2 G

Ex ib [ia] IIB T4 Gb

Equipment Group II Category 1/2 D

Ex ib [ia] IIIC T110°C Da/Db

Harmonized Standards Used:

EN60079-0:2012, EN60079-11:2012

ATEX Notified Body

DEKRA EXAM Gmbh [Notified Body Number: 0158]

Dinnendahlstrasse 9
44809 Bochum, Germany

ATEX Notified Body for Quality Assurance

SGS Baseefa Limited [Notified Body Number: 1180]

Rockhead Business Park
Staden Lane
Buxton, Derbyshire
United Kingdom SK17 9RZ

Septembre 2018

40

Septembre 2018

Déclaration de conformité UE

N° : RMD 1102 rév. B

Page 1 sur 2

Nous,

Rosemount Inc.
8200 Market Boulevard
Chanhassen, MN 55317-9685
États-Unis

déclarons sous notre seule responsabilité que le produit :

Scanner 3D pour les solides Rosemount 5708

fabriqué par :

Rosemount Inc.
8200 Market Boulevard
Chanhassen, MN 55317-9685
États-Unis

auquel cette déclaration se rapporte, est conforme aux dispositions des directives de l’Union
européenne, y compris leurs amendements les plus récents, comme indiqué dans l’annexe jointe.

La présomption de conformité est fondée sur l’application des normes harmonisées et, le cas
échéant ou lorsque cela est requis, sur la certification d’un organisme notifié par l’Union
européenne, comme indiqué dans l’annexe jointe.

Vice-président de la qualité à l’échelle internationale

Kelly Klein

(nom)

19 avril 2016

(date de délivrance)

(signature)

(fonction)

Guide condensé

41

Guide condensé

Déclaration de conformité UE

N° : RMD 1102 rév. B

Page 2 sur 2

Directive CEM (2004/108/CE) Cette directive est valide jusqu'au 19 avril 2016
Directive CEM (2014/30/UE) Cette directive est valide à partir du 20 avril 2016

Normes harmonisées : EN 61326: 2013

Directive ATEX (94/9/CE) Cette directive est valide jusqu'au 19 avril 2016
Directive ATEX (2014/34/UE) Cette directive est valide à partir du 20 avril 2016

BVS14ATEXE060X – Certificat de sécurité intrinsèque

Équipement du Groupe II, Catégorie 2 G

Ex ib [ia] IIB T4 Gb

Équipement du Groupe II, Catégorie 1/2 D

Ex ib [ia] IIIC T110 °C Da/Db

Normes harmonisées utilisées :

EN60079-0:2012, EN60079-11:2012

Organisme notifié dans le cadre de la directive ATEX

DEKRA EXAM Gmbh [numéro d'organisme notifié : 0158]

Dinnendahlstrasse 9
44809 Bochum, Allemagne

Organisme notifié dans le cadre de la directive ATEX pour l'assurance de la qualité

SGS Baseefa Limited [numéro d’organisme notifié : 1180]

Rockhead Business Park
Staden Lane
Buxton, Derbyshire
Royaume-Uni SK17 9RZ

Septembre 2018

42

Septembre 2018

Guide condensé

9.0 Schéma d’installation

Figure 8. Schéma de câblage du scanner 3D pour les solides à sécurité intrinsèque

43

Guide condensé

00825-0103-4570, rév. CB

Septembre 2018

Emerson Process Management SAS

14, rue Edison
B. P. 21
F — 69671 Bron Cedex
France

(33) 4 72 15 98 00
(33) 4 72 15 98 99
www.emersonprocess.fr

Emerson Process Management AG

Blegistrasse 21
CH-6341 Baar
Suisse

(41) 41 768 61 11
(41) 41 761 87 40
[e-mail]

www.emersonprocess.ch

Emerson Process Management nv/sa

De Kleetlaan, 4
B-1831 Diegem
Belgique

(32) 2 716 7711
(32) 2 725 83 00
www.emersonprocess.be

Siège social international

Emerson Automation Solutions

6021 Innovation Blvd.
Shakopee, MN 55379, États-Unis

[phone] ou [phone]
[phone]
[e-mail]

Bureau régional pour l’Amérique du Nord

Emerson Automation Solutions

8200 Market Blvd.
Chanhassen, MN 55317, États-Unis

[phone] ou [phone]
[phone]
[e-mail]

Bureau régional pour l’Asie-Pacifique

Emerson Automation Solutions Asia Pacific Pte Ltd

1 Pandan Crescent
Singapour 128461

[phone]
[phone]
[e-mail]

Bureau régional pour le Moyen-Orient et l’Afrique

Emerson Automation Solutions

Emerson FZE P.O. Box 17033
Jebel Ali Free Zone — South 2
Dubaï, Émirats arabes unis

[phone]
[phone]
[e-mail]

Linkedin.com/company/Emer son-Automation-Solutions

Twitter.com/Rosemount_News

Facebook.com/Rosemount

Youtube.com/us er/RosemountMeasur ement

Bureau régional pour l’Amérique latine

Emerson Automation Solutions

1300 Concord Terrace, Suite 400
Sunrise, FL 33323, États-Unis

[phone]
[phone]
[e-mail]

Bureau régional pour l’Europe

Emerson Automation Solutions Europe GmbH

Neuhofstrasse 19a P.O. Box 1046
CH 6340 Baar
Suisse

[phone]
[phone]
[e-mail]

Google.com/+RosemountMeasurement

Les conditions de vente sont disponibles à la page Conditions de

vente.

Le logo Emerson est une marque de commerce et une marque de
service d’Emerson Elec tric Co.
Rosemount et le logo de Rosemount sont des marques de
commerce d’Emerson.
Modbus est une marque déposée de Gould Inc.
HART est une marque déposée du FieldComm Group.
Toutes les autres marques sont la propriété de leurs détenteurs
respectifs.
© 2018 Emerson. Tous droits réservés.
