Pika-aloitusopas

00825-0116-4570, versio CB

Syyskuu 2018

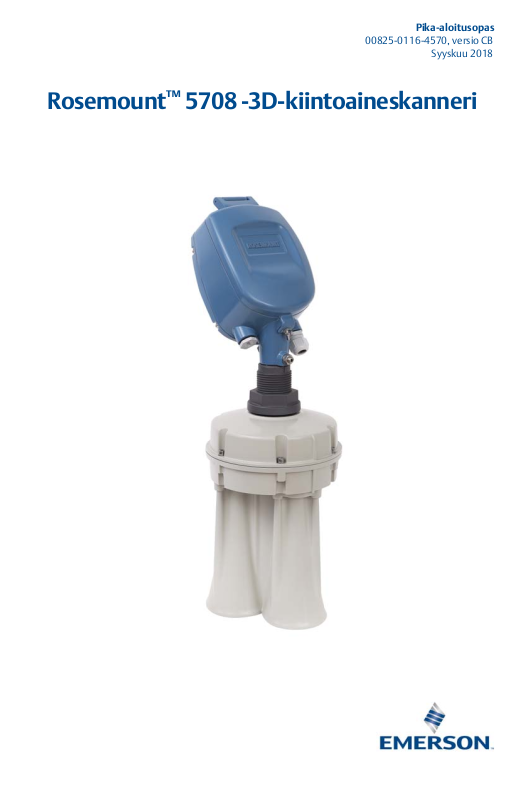

Rosemount™ 5708 -3D-kiintoaineskanneri

Pika-aloitusopas

!

VAROITUS

Valtuutettu henkilöstö

 Tässä asiakirjassa kuvatut toimenpiteet saa suorittaa vain valtuutettu, koulutettu henkilöstö.

 Turvallisuus- ja takuusyistä laitteiden sisäiset huoltotyöt saa suorittaa vain valmistajan valtuuttama

henkilöstö.

Väärinkäyttöä koskevat varoitukset

 Laitteen asiaton tai virheellinen käyttö voi aiheuttaa vaaroja sekä sovelluskohtaisia toimintahäiriöitä, kuten

säiliöiden ylitäyttöä tai järjestelmäkomponenttien väärästä asennuksesta tai säädöstä johtuvia vaurioita.

 Jos laitetta käytetään tavalla, jota ei ole määritetty tässä asiakirjassa, laitteen antama suojaus heikkenee.

Yleiset turvaohjeet

 Ota asennuksen aikana huomioon paikalliset ja kansalliset sähkömääräykset sekä tavalliset turvallisuutta ja

tapaturmien estoa koskevat säännöt.

 Komponenttien korvaaminen muilla voi heikentää luonnostaan vaarattomuutta.

 Tulenarkojen tai palavien ilmaseosten syttymisen estämiseksi valmistajan antamat huoltomenettelyt on

luettava, ymmärrettävä ja niitä on noudatettava.

Syyskuu 2018

Lue lisää

Lataa sivulta Emerson.com/Level Rosemount 5708

-3D-kiintoaineskannerin viitekäsikirja.

Pakkauksen komponentit

 Rosemount 5708:n pää
 Rosemount 5708:n antenni
 Rosemount 5708:n pikaopas
 USB/RS-485-muunnin (tehtaalla valmiiksi kytketty)
 USB-tikku, johon sisältyvät:

a. Rosemount 3DVision -ohjelmiston asennuspaketti
b. Viitekäsikirja
c. Pika-aloitusopas
d. Konfigurointivideo
e. Asennusvideo
f. Linkki sivulle Emerson.com/Level

Sisällys

Asennuspaikan valmistelu . . . . . . . . . . . . . . . . . 3

Käyttöpaikka- ja asennustiedot . . . . . . . . . . . . . 4

Fyysinen asennus . . . . . . . . . . . . . . . . . . . . . . . . . 9

Konfigurointi nestekidenäytöllä . . . . . . . . . . . 16

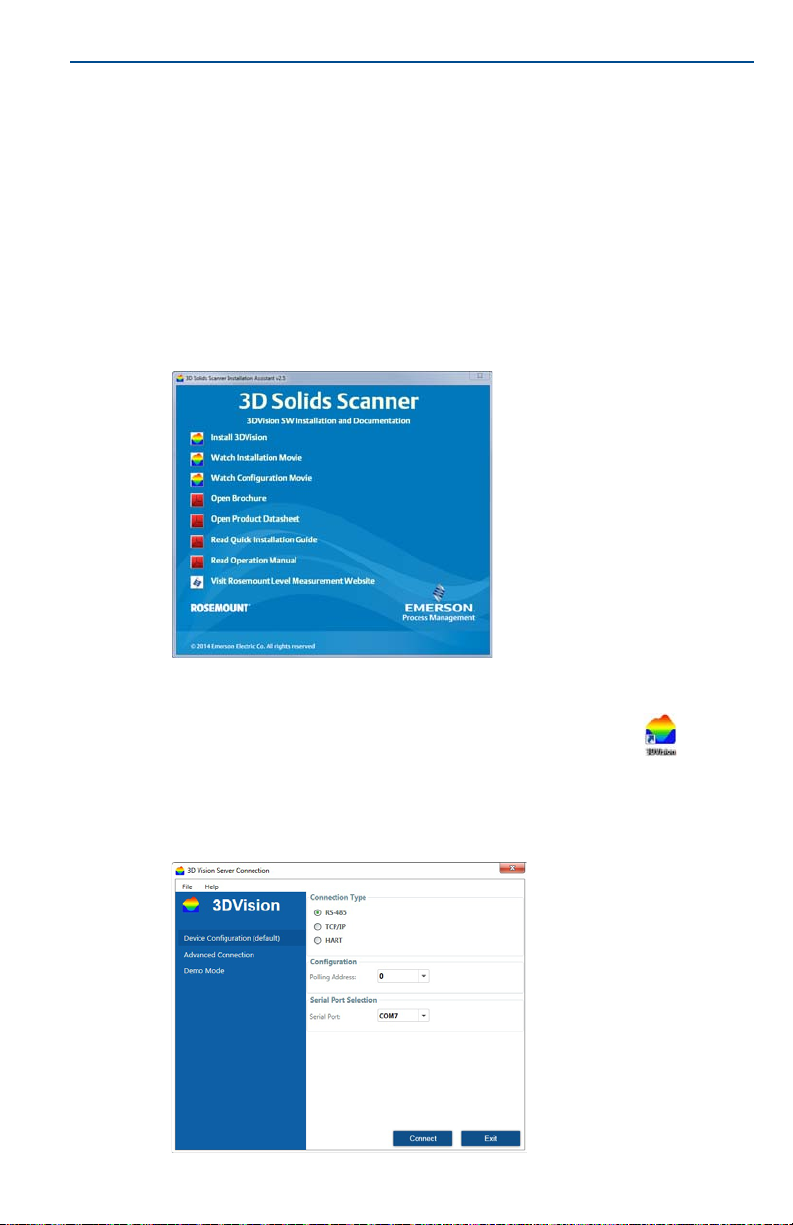

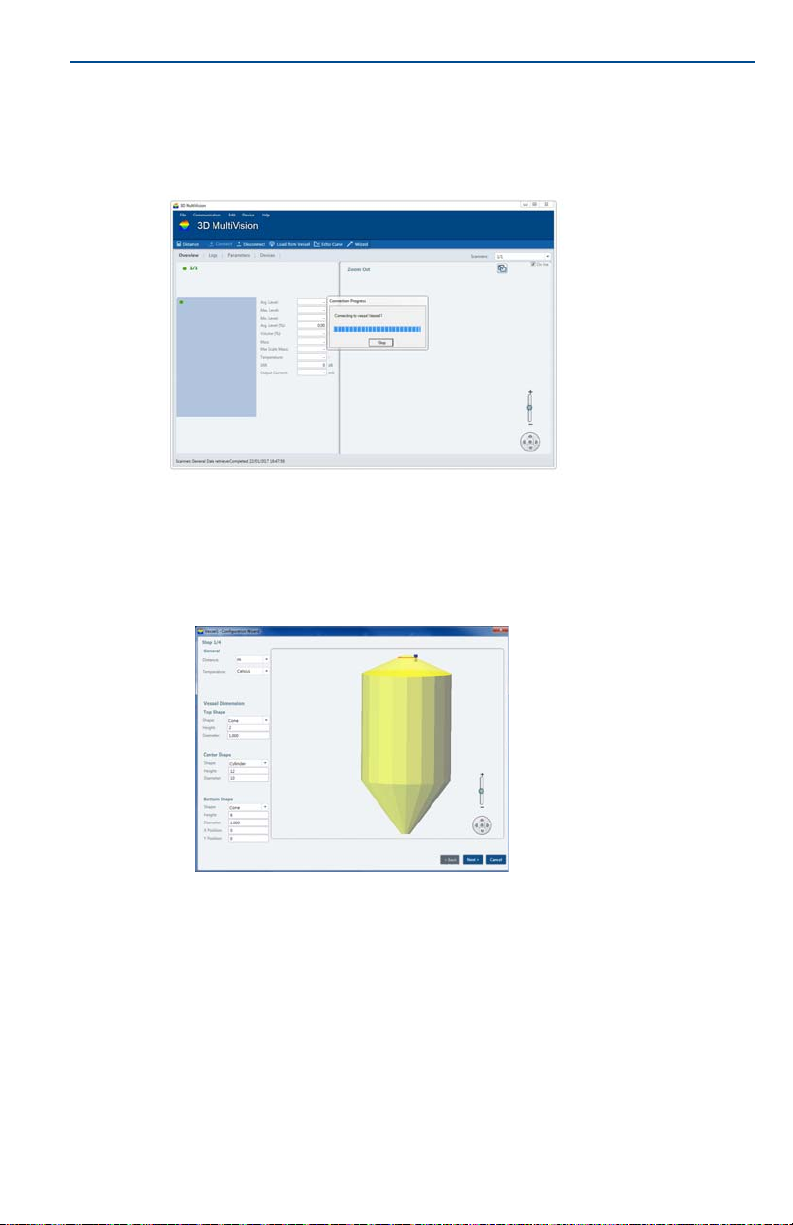

Konfigurointi Rosemount 3DVision

-ohjelmistolla . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

2

Asennusta seuraavat toimenpiteet . . . . . . . . . 27

Rosemount 5708S järjestelmässä . . . . . . . . . . 28

Tuotesertifioinnit . . . . . . . . . . . . . . . . . . . . . . . . 30

Rosemount 5708:n

vaatimustenmukaisuusvakuutus . . . . . . . . . . 36

Asennuspiirustus . . . . . . . . . . . . . . . . . . . . . . . . 40

Syyskuu 2018

1.0 Asennuspaikan valmistelu

Suorita ja varmenna ennen asennusta tässä osassa kuvailtu asennuspaikan
valmistelu. Varmista Rosemount 5708:n optimaalinen asennus
noudattamalla osassa 2.0 annettuja sijoitus- ja asennusohjeita.

Asennukseen suositeltavat työkalut:

 Pieni ruuvitalttasarja (riviliittimiä varten)
 13 mm kiintoavain
 4 mm kuusiokoloavain (mieluiten varrellinen)
 Suuri jakoavain
 Mattoveitsi, leikkuri, kärkipihdit, eristysnauhaa
 Lasermittauslaite tai vastaava
 RS-485/USB-muunnin ja sen ajurit
 120 :n (RS-485) vastus
 250 :n (HART
 PC tai kannettava tietokone
 Tas a j ä n ni t e mi t t a r i

Suorita seuraavat vaiheet ennen Rosemount 5708:n asennusta.

1.1 Teho

 Varmista kunnollinen maadoitus. Kytke kaapelin suojuksen toinen pää

virtajohdon maahan. On erittäin suositeltavaa, että kaikkien laitteiden
maadoituksen potentiaali on sama.

 Valmistele 24 VDC:n jännitesyöttö laitteen asennuspaikan lähelle.
 Varmista, että kytket laitteen kunnollisilla johdoilla. Rosemount 5708 on

4-johtiminen laite. Jännite ja tiedonsiirto (4—20 mA) kulkevat kahden
erillisen kaksijohtimisen liitoskaapelin kautta.

®

) vastus

Pika-aloitusopas

1.2 Tiedonsiirto

 RS-485-tiedonsiirtoon käytetään suojattua, kierrettyä parikaapelia, jonka

impedanssi on 120 . Varmista, että kaapelityyppi on hyväksytty
RS-485-tiedonsiirtoon.

 Vedä tiedonsiirtokaapelit suojaputkien kautta. Käytä oikeaa

kaapelityyppiä.

 4—20 mA:n tiedonsiirtoon käytetään suojattua, kierrettyä parikaapelia,

jonka vastus on alhainen. Varmista, että kaapelit on tarkoitettu
analogiasignaaleille.

 Sarjakytkennässä voidaan käyttää yhtä 4-johtimista kaapelia sekä

RS-485:een että 24 Vdc:n jännitesyöttöön.

3

Pika-aloitusopas

Syyskuu 2018

2.0 Käyttöpaikka- ja asennustiedot

Näillä sivuilla luetellut tiedot ovat välttämättömiä laitteen konfigurointiin.

2.1 Materiaalin ominaisuudet

Materiaalin nimi:

Materiaalin tiheys:

Enimmäislämpötila: °F °C Enimmäispaine: bar psi

lbs/ft

3

tonnia/m3Kekokulma:

4

Syyskuu 2018

A

A

B

Y

X

A

2.2 Säiliön tyyppi ja mitat

Säiliön tiedot

Säiliön tyyppi Lieriö Suorakulmio

Huipun muoto

(1)

jalkaa  m



Tas ai ne n



Kartio



Huipun halkaisija (A): ______
Korkeus (B): ______

A

B

Kupoli



Korkeus (A): ______

Tas ai ne n



Pyramidi



Korkeus (A): ______ X: ______ Y:
______

Y

Pika-aloitusopas

X

A

Keskiosan muoto

Pohjan muoto

Sylinteri



Halkaisija (A): ______
Korkeus (B): ______

A

B

Tas ai ne n



Kartio



Korkeus (A): ______
Pohjan halkaisija (B): ______

A

B

Pyramidi



Korkeus (A): ______ X: ______ Y:
_____

A

Y

X

Kuutio



Korkeus (A): ______ X: ______ Y:
______

X

Y

A

Tas ai ne n



Kartio



Korkeus (A): ______
Pohjan halkaisija (B): ______

Pyramidi



Korkeus (A): ______ X: ______ Y:
______

1. Pakollinen kenttä - tarkat tiedot säiliön mitoista tarvitaan optimaalisen sijainnin määrittämiseksi.

5

Pika-aloitusopas

+Y

-Y

+X

-X

BA

2.3 Säiliön tiedot

Sisäinen rakenne, kuten tikkaat, putki, ikkuna, ruuvi, ovi, kisko, tukipalkki tai jokin muu este,
jonka 5708-skanneri näkee. Piirustusten pitää olla saatavilla.

Sisäinen liike: ON EI Jos on, kuvaile:

2.4 Rosemount 5708 ja täyttökohta

X Y Etäisyys katosta

Rosemount 5708:n 1. sijainti:

Rosemount 5708:n 2. sijainti:

Rosemount 5708:n 3. sijainti:

Täyttökohta:

Kuva 1. Rosemount 5708 ja täyttöporttien sijainti

Syyskuu 2018

A. Rosemount 5708 (X1, Y1)
B. Täyttö (X2, Y2)

 Kun asennetaan useampi Rosemount 5708 (esim. usean laitteen

järjestelmäksi), kaikkien laitteiden sijainti täytyy määrittää.

 Kun käyttökohteessa on useampi täyttöpiste, kaikki täyttöpisteet täytyy

määrittää.

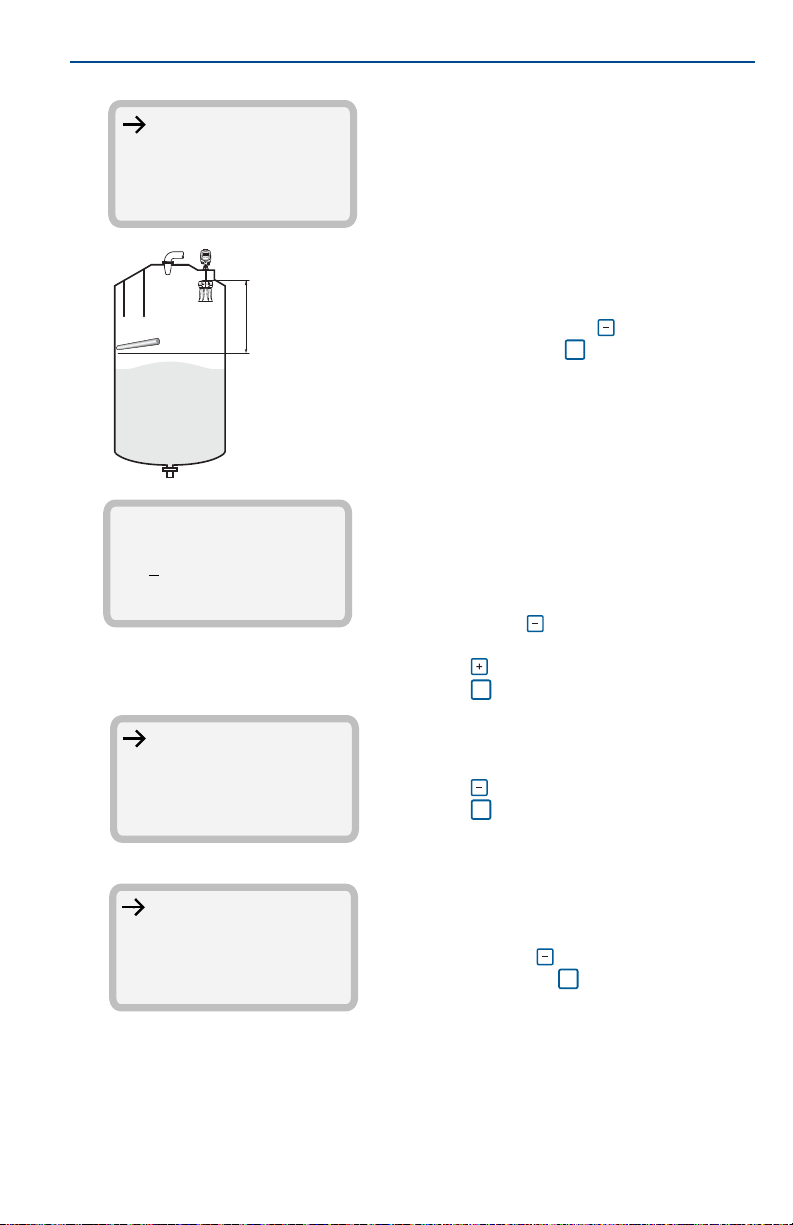

Täys- ja tyhjäkalibrointi

 Täys- ja tyhjäkalibrointitasot mitataan säiliön huipusta.
 Täyskalibrointi vastaa 20 mA (100 %) ja tyhjäkalibrointi 4 mA (0 %)

tilavuudesta.

 Rosemount 5708:n kuollut alue on 0,5 m (20 in) ja alkaa

antennikokonaisuuden yläosasta.

6

Syyskuu 2018

Täyskalib-

rointi

Tyhjäkalibrointi

Säiliön kokonaiskorkeus

Tyhjäkalibrointi

Täyskalib-

rointi

Säiliön kokonaiskorkeus

Skannerin korkeus

Skannerin korkeus

D

90°

Pika-aloitusopas

Kuva 2. Täys- ja tyhjäkalibrointi nelikulmaisissa ja lieriömäisissä säiliöissä

Täyskalibrointi: ft m

Tyhjäkalibrointi: ft m

2.5 Käyttökohteen prosessi

Suurin täyttönopeus: lbs/tunti tonnia/tunti

Suurin tyhjennysnopeus: lbs/tunti tonnia/tunti

Kokonaiskapasiteetti säiliö täynnä: lbs tonnia

2.6 Asennuspaikka

 Asenna Rosemount 5708 kohtisuoraan maanpinnan suhteen.

7

Pika-aloitusopas

Vähintään

600 mm (24 in)

Vähintään

600 mm (24 in)

Vähintään 10 mm (0,4 in) pystyputkeen asennukseen

 Ota huomioon tarvittava etäisyys kyljestä.

 Ota huomioon tarvittava etäisyys täyttöpisteistä.

Syyskuu 2018

8

 Varmista, ettei laitteen alapuolella ole esteitä.

 Jos Rosemount 5708 asennetaan pystyputkeen, kokoa ja sijoita se

korkeudelle, joka jättää pystyputken alle vähintään 10 mm (0,4 in) tilaa,
johon antennin pää voi ulottua.

Syyskuu 2018

Huomaa

Varmista, että keskusreiän halkaisija (D) on
52 mm (2,05 in).

D

3.0 Fyysinen asennus

Vaihe 1: Tarkista jännitesyöttö ja kaapelit

1. Tarkista 24 VDC:n arvo jännitemittarilla.

2. Tarkista tiedonsiirtojohtojen resistanssi.

3. Varmenna molemmista päistä, että resistanssi on 60 , kun on kytketty
120 :n vastukset.

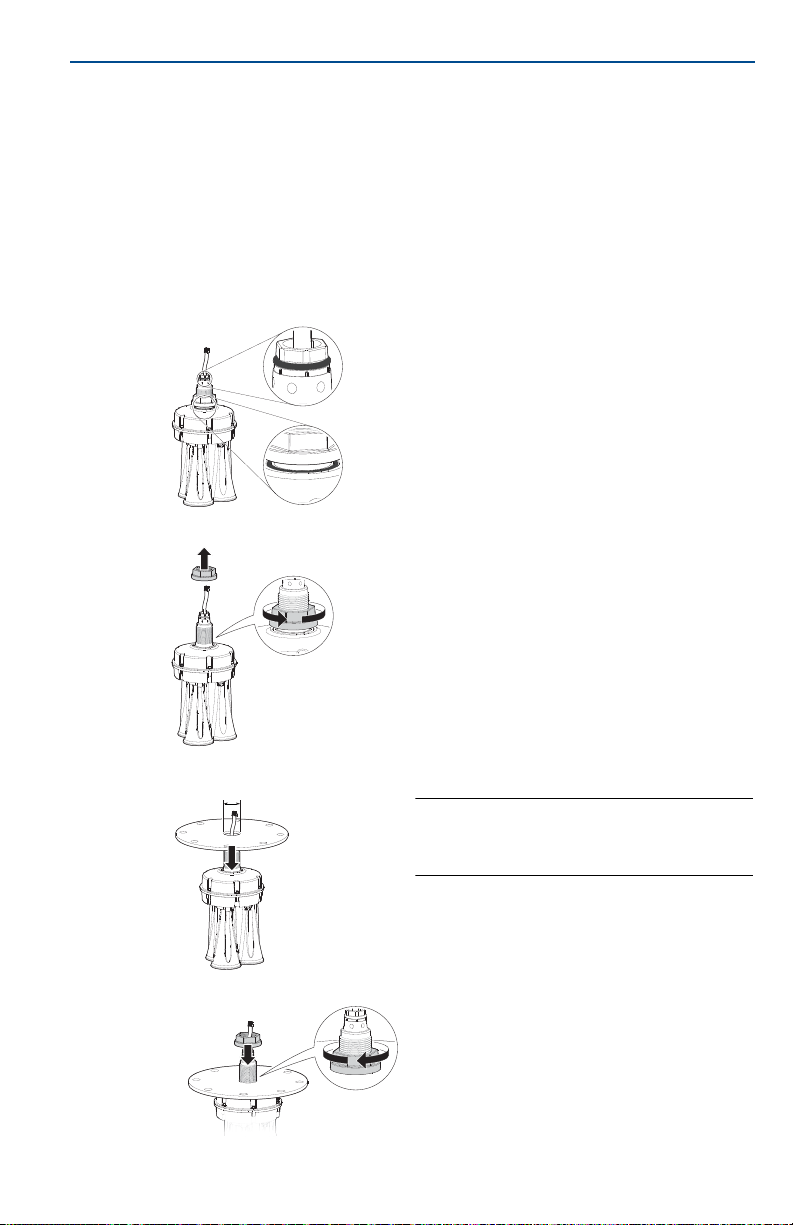

Vaihe 2: Asenna asennuslevy

1. Varmenna, että kaulaputken O-renkaat ovat paikoillaan.

2. Irrota mutteri kaulaputkesta.

Pika-aloitusopas

3. Sijoita asennuslevy kaulaputken päälle.

4. Asenna mutteri takaisin ja kiristä se kaulaputken päälle asennuslevyyn.

9

Pika-aloitusopas

Kuusiokoloavain (4 mm)

5. Laske antenni ja asennuslevy siilossa olevaan asennuskohtaan.

6. Pulttaa asennuslevy siilon laippaan.

Vaihe 3: Käännä antenni siilon keskusta kohti

1. Löysää hieman antennin asennuslevyyn liittävää mutteria.

2. Kierrä antennia. Kierteen yläreunassa oleva lovi täytyy suunnata siilon

keskusta kohti.

Syyskuu 2018

10

3. Kiristä mutteri.

Vaihe 4: Asenna pää

1. Poista takalevy.

4x

2. Irrota kaapelikiinnike.

Syyskuu 2018

Antennijohto

3. Varmenna, että kaulaputkessa on O-rengas.

4. Pistä antennijohto varovasti pään läpi.

Pika-aloitusopas

5. Pistä pää kaulaputken päälle.
a. Käännä pää haluttuun suuntaan. Pään voi asentaa kuuteen eri asentoon.

On hyvin suositeltavaa suunnata pää siilon keskusta kohti.

b. Varmista, että pää painetaan pohjaan asti, jotta se koskettaa kaulaputken

yläreunaa.

11

Pika-aloitusopas

Kuusiokoloavain
(4 mm)

Kiintoavain
(13 mm)

6. Kiristä eturuuvi.

7. Asenna kaapelikiinnike takaisin.

Syyskuu 2018

12

8. Kytke antennijohdon liitin varovasti. Varmista, että salpa naksahtaa ja
lukitsee liittimen.

Syyskuu 2018

100 mm (4 in)

10 mm
(0,4 in)

Vaihe 5: Kytke Rosemount 5708:n johtimet

1. Varmista, että virta on katkaistu.

2. Löysää kaapelitiivisteen läpiviennin kiristysmutteri.

3. Pistä kaapeli päähän.

Pika-aloitusopas

4. Poista noin 100 mm (4 in) kaapelin päällystä ja kuori noin 10 mm (0,4 in)
kunkin johtimen päästä.

5. Löysää pään sisällä sijaitsevan riviliittimen ruuvit.

13

Pika-aloitusopas

-

+

RS-485/Modbus RTU
tiedonsiirtoliittimet

4–20 mA

tiedonsiirtoliittimet

-

+

Kytke jännitesyöttö

20–32 VDC+-

Huomaa

Kun kytketään ketjun viimeistä Rosemount 5708 -laitetta, pitää kytkeä myös
120 :n vastus. Tarkista teholähteen napaisuus ennen laitteen kytkemistä.

Ulkoinen maadoitusruuvi

Huomaa

Sisäinen kaapelin maadoitusliitäntä on myös mahdollinen alla näkyvää sisäistä
liitäntää käyttämällä.

Sisäinen maadoitusruuvi

6. Liitä kaapelijohtimet kytkentäkaavion mukaan. Katso sivu 15, jossa on
erilaisia liitäntämenetelmiä.

Syyskuu 2018

7. Liitä ulkoinen maaliitin.
Rosemount 5708 täytyy maadoittaa sähköstaattisesti.

 Sisäiseen maadoitukseen käytetään virtajohdon maata.
 Ulkoiseen maadoitukseen käytetään laitoksen maapotentiaalin tasausta.

14

Syyskuu 2018

8. Kiristä kaapelitiivisteen kiristysmutteri läpivientiaukon päälle.

9. Kiinnitä takalevy paikalleen ja kiristä ruuvit.

4x

Vaihe 6: Erilaiset liitäntämenetelmät

Käytä tiedonsiirtoon RS-485- tai 4—20 mA:n liitäntää.

Kuva 3. 4–20 mA:n kytkentä Smart Wireless THUM™ -sovittimeen

Pika-aloitusopas

A

B

C
D
E
F
G

250 Ω

24DC

A. Rosemount 5708:n kotelon maadoitussuoja E. Valkoinen
B. THUM-sovitin F. Musta
C. Vihreä G. Punainen
D. Keltainen

15

Pika-aloitusopas

!

VAROITUS

Rosemount

5708 1

RS-485 (+)

120 

RS-485 (-)

RS-485 (+)

120 

RS-485 (-)

Rosemount

5708 2

Rosemount

5708 3

Rosemount

5708 n

Aktiivinen

Passiivinen

4–20 mA

PLC / Ohjain

Siirtyy takaisin toimintovalikossa.
Jatkuva 3 sekunnin painallus palauttaa
oletusnäyttöön.

Siirtyy navigointilistalla ylöspäin.
Siirtyy toiminnossa oikealle.

Siirtyy navigointilistalla alaspäin.
Siirtyy toiminnossa vasemmalle.

Siirtyy oikealle toimintoryhmässä oltaessa.
Tallentaa konfiguroidun arvon.

ESC

E

Kuva 4. Rosemount 5708:n liitäntä

Kuva 5. 4–20 mA:n liitäntä

Syyskuu 2018

Tällainen liitäntä ei ole passiivinen vaan aktiivinen, joten laite on aktiivinen ja logiikan pitää olla passiivinen.

4.0 Konfigurointi nestekidenäytöllä

4.1 Kortin konfigurointi

Kuva 6. Käyttöliittymä

16

Rosemount 5708L voidaan konfiguroida kokonaan nestekidenäytöstä.
Rosemount 5708V ja 5708S edellyttävät Rosemount 3DVision -ohjelmiston
käyttöä.

Syyskuu 2018

Rosemount
5708LNN
Initialization

Initialization
Please Wait...

m
ft

<tag name>

3.45m Avg Dist.

█████████████▒▒▒▒▒

M

Pika-aloitusopas

1. Kytke virta ja avaa etukansi.

Itsetesti käynnistyy ja kestää noin
30 sekuntia, jolloin näyttö pysyy
tyhjänä.

2. Käynnistyksen jälkeen esiin tulee
versionäyttö.

Tehdasasetusten mukaan näyttö
kehottaa suorittamaan konfiguroinnin
virran kytkennän tai skannerin
uudelleenkäynnistyksen jälkeen.

Valitse päävalikosta Basic Settings
(perusasetukset).

3. Vaihda valintojen välillä - /

-näppäimillä.

Paina asetusten valitsemiseksi ja

E

jatkamiseksi tai päänäyttöön

ESC

palaamiseksi.

4. Kun käynnistysprosessi on valmis,
ilmestyy seuraava näyttö, joka
osoittaa nykyisen
keskietäisyysmittauksen.
Ylärivillä näkyy positionimi.
Oletusarvoisesti tämä rivi on tyhjä.
Painamalla pääset päävalikkoon.

E

17

Pika-aloitusopas

<tag name>

3.45m Avg Dist.

█████████████▒▒▒▒▒

M

Basic Settings
Advanced Settings
False Echo Mapping
Polling Address

Polling Address

0

0

E

<tag name>

3.45m Avg Dist.

█████████████▒▒▒▒▒

M

4.2 Kiertokyselyosoitteen asettaminen

Laiteosoitteen asettaminen on pakollista, kun monta laitetta on kytketty
RS-485-Multidropin avulla (sarjaan). Aseta osoitteet ennen
Rosemount 3DVision -ohjelmiston käyttöä.

Syyskuu 2018

1. Paina päänäytön -näppäintä

E

päävalikkoon pääsemiseksi.

2. Vieritä päävalikossa - /

-näppäimillä kohtaan Polling

Address (kiertokyselyosoite).

Vaihda -näppäimellä

E

kiertokyselyosoitteen
konfigurointinäyttöön.

3. Vaihda -näppäimellä kahden
numeron välillä. Muuta arvoa

-näppäimellä.

Kiertokyselyosoitteen oletusarvo on

00. Kiertokyselyosoitteen arvo
vaihtelee 00:sta 63:een.
Tallenna muokattu osoite painamalla

ja palaa päänäyttöön painamalla

.

ESC

Rosemount 5708V:n ja 5708S:n yhteydessä vain kiertokyselyosoitteiden
konfigurointi tapahtuu laitteen nestekidenäytöllä.
Loput konfiguroinnista tehdään loppuun Rosemount 3DVision -ohjelmistolla.

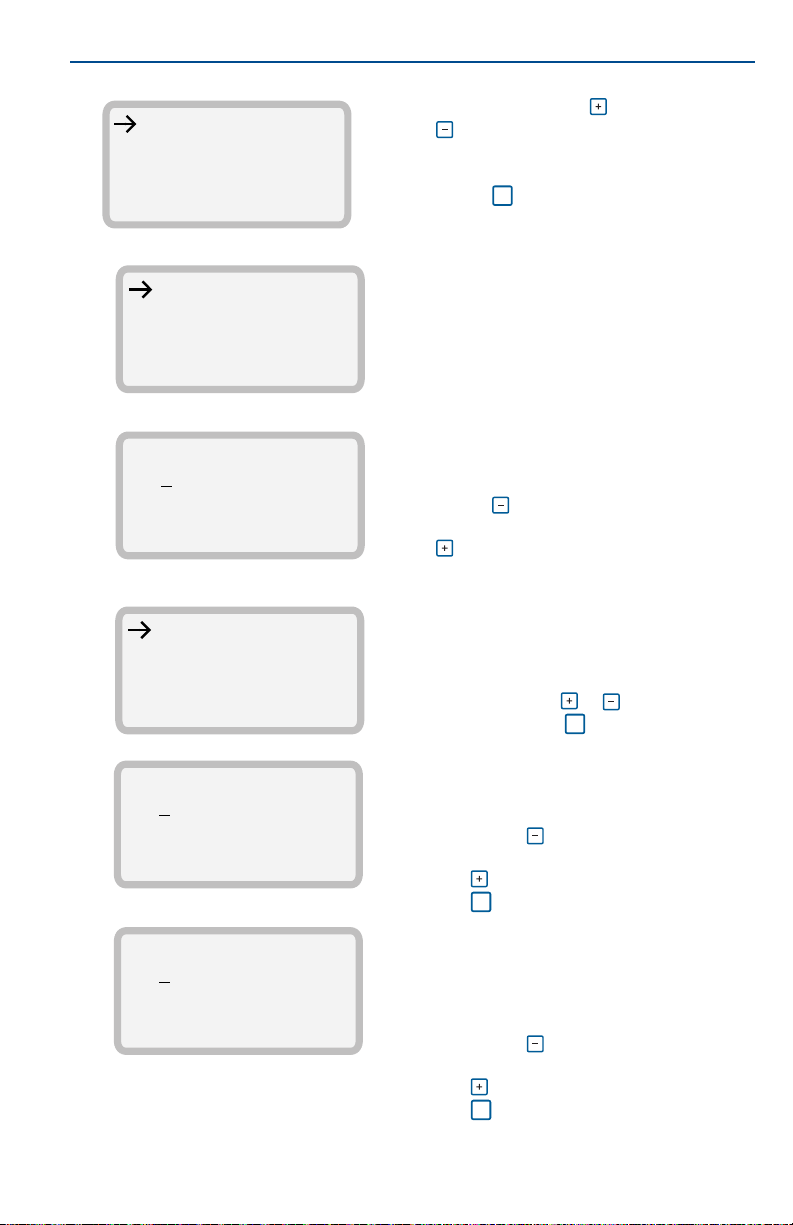

4.3 Rosemount 5708L:n konfigurointi

Perusasetusten konfigurointi

18

1. Paina päänäytön -näppäintä

E

päävalikkoon pääsemiseksi.

Syyskuu 2018

Basic Settings
Advanced Settings
False Echo Mapping
Polling Address

E

m
ft

Set Vessel Height

2

0.000 m

Cylindrical Vessel
Rectangular Vessel

Set Vessel Diameter

1

0.000 m

Set Scanner Height

2

0.000 m

Pika-aloitusopas

2. Vieritä päävalikossa - /

-näppäimillä kohtaan Basic

Settings (perusasetukset).

Vaihda -näppäimellä Basic Settings
(perusasetukset) -näyttöön.

3. Aseta pituusyksiköiksi joko metrit (m)
tai jalat (ft).

4. Aseta Vessel Height (säiliön korkeus)
säiliön alareunasta säiliön yläreunaan.

Vaihda -näppäimellä kahden
numeron välillä. Muuta arvoa

-näppäimellä.

5. Valitse säiliön muodoksi joko

Cylindrical (lieriömäinen) tai
Rectangular (suorakulmainen).

Vaihda valintoja - / -näppäimillä.
Jatka painamalla .

E

a. Jos valitaan Cylindrical

(lieriömäinen), aseta säiliön
halkaisija.
Vaihda -näppäimellä kahden
numeron välillä. Muuta arvoa

-näppäimellä. Jatka painamalla
.

E

b. Aseta Scanner Height (skannerin

korkeus) säiliön alareunasta
skannerin asennuslevyyn
(antennin yläpuolella olevaan
pisteeseen).
Vaihda -näppäimellä kahden
numeron välillä. Muuta arvoa

-näppäimellä. Jatka painamalla
.

E

19

Pika-aloitusopas

Scanner Distance

From Center
0

0.000 m

Set Vessel Width

0

10.000 m

E

Set Vessel Length

0

10.000 m

E

Set Scanner Height

2

0.000 m

E

Scanner X To Center

±000.00 m

E

Scanner Y To Center

±000.00 m

Syyskuu 2018

c. Aseta Scanner Distance from

Center (skannerin etäisyys
keskuksesta).
Vaihda -näppäimellä kahden
numeron välillä. Muuta arvoa

-näppäimellä. Palaa

päänäyttöön painamalla .

6. Jos valitaan Rectangular

(suorakulmainen), aseta ensin säiliön
leveys (x-akselin mitta-arvo).

E

a. Vaihda -näppäimellä kahden

numeron välillä. Muuta arvoa

-näppäimellä. Jatka painamalla
.

b. Aseta Vessel Length (säiliön

pituus) (y-akselin mitta-arvo).
Vaihda -näppäimellä kahden
numeron välillä. Muuta arvoa

-näppäimellä. Jatka painamalla
.

c. Aseta Scanner Height (skannerin

korkeus) säiliön alareunasta
skannerin asennuslevyyn
(antennin yläpuolella olevaan
pisteeseen).
Vaihda -näppäimellä kahden
numeron välillä. Muuta arvoa

-näppäimellä. Jatka painamalla
.

d. Aseta skannerin etäisyys

x-akselista, ks. Kuva 1 sivulla 6.
Vaihda -näppäimellä kahden
numeron välillä. Muuta arvoa

-näppäimellä. Jatka painamalla
.

20

e. Aseta skannerin etäisyys

y-akselista, ks. Kuva 1 sivulla 6.
Vaihda -näppäimellä kahden
numeron välillä. Muuta arvoa

-näppäimellä. Palaa

päänäyttöön painamalla .

E

Syyskuu 2018

<tag name>

3.45m Avg Dist.

█████████████▒▒▒▒▒

Menu

E

Basic Settings
Advanced Settings
False Echo Mapping
Polling Address

E

Set Distance

To Full Calibration
0

0.500 m

E

Set Distance

To Empty Calibration

2

0.000 m

E

Set Adaptor Angle

0

0

E

Lisäasetusten konfigurointi

Perusasetusten konfiguroinnin jälkeen tulee suorittaa lisäasetusten
konfigurointi.

Pika-aloitusopas

1. Paina päänäytön -näppäintä
päävalikkoon pääsemiseksi.

2. Vieritä päävalikossa kohtaan
Advanced Settings (lisäasetukset)

-näppäimellä.

Vaihda -näppäimellä Advanced
Settings (lisäasetukset)

-konfigurointinäyttöön.

3. Aseta etäisyys asennuslevystä
(skannerin antennin huipusta)
täyskalibrointipisteeseen /
100 %:n tason pisteeseen.
Vaihda -näppäimellä kahden
numeron välillä. Muuta arvoa

-näppäimellä. Jatka painamalla .

4. Aseta etäisyys asennuslevystä
(skannerin antennin huipusta)
tyhjäkalibrointipisteeseen /
0 %:n tason pisteeseen.
Vaihda -näppäimellä kahden
numeron välillä. Muuta arvoa

-näppäimellä. Jatka painamalla .

5. Paina oletusasetuksen pitämiseksi.

E

Huomaa: jos käytetään
kulma-adapteria, aseta kulman arvo.
Vaihda -näppäimellä kahden
numeron välillä. Muuta arvoa

-näppäimellä. Jatka painamalla .

21

Pika-aloitusopas

Slow Process
Regular Process
Fast Process

Celsius
Fahrenheit

Distance
Level
Volume
Analog Output
SNR

<tag name>

3.45m Avg Dist.

█████████████▒▒▒▒▒

Menu

Basic Settings
Advanced Settings
False Echo Mapping
Polling Address

Syyskuu 2018

6. Aseta prosessinopeus

-näppäimellä. Jatka painamalla .

Varmista, että valitaan aina Regular
Process (tavallinen prosessi).

Kysy paikalliselta asiakaspalvelulta
muiden vaihtoehtojen käytöstä.

7. Aseta lämpötilayksiköt

-näppäimellä. Jatka painamalla .

8. Aseta päänäytössä näkyvä parametri

-näppäimellä. Palaa päänäyttöön

painamalla .

E

E

E

Virhekaikujen kartoitus

Kun konfigurointi on valmis, aseta virhekaikujen kartoitus.

22

1. Paina päänäytön -näppäintä

E

päävalikkoon pääsemiseksi.

2. Vieritä päävalikossa kohtaan False
Echo Mapping (virhekaikujen
kartoitus) -näppäimellä.

Vaihda -näppäimellä False Echo

E

Mapping (virhekaikujen kartoitus)

-konfigurointinäyttöön.

Syyskuu 2018

Map False Echoes
Reset Mapping

Distance To Map

False Echo

0

0.000 m

Virhekaikualue

Decline Mapping
Approve Mapping

Decline Mapping
Approve Mapping

E

Pika-aloitusopas

3. Valitse Map False Echoes (kartoita
virhekaiut) kaikkien virhekaikujen
kartoittamiseksi tiettyyn etäisyyteen
asti.

Tai va li tse Reset Mapping (nollaa
kartoitus), joka poistaa skannerin
muistiin tallennetut virhekaikujen
kartoitukset.

Siirry listalla alaspäin -näppäimellä.
Jatka painamalla .

E

a. Jos valitaan Map False Echoes

(kartoita virhekaiut), aseta
etäisyys antennikokonaisuuden
huipusta skannauspisteen
päähän. Varmista aina, että
kartoitat materiaalin pinnan
yläpuolisia virhekaikuja.
Suositeltava taso on 1 m (3 ft)
materiaalin pinnan yläpuolella.

Vaihda -näppäimellä kahden
numeron välillä. Muuta arvoa

-näppäimellä. Jatka painamalla
.

E

b. Hyväksy tai hylkää virhekaikujen

kartoitustoimenpide.
Siirry listalla alaspäin

-näppäimellä. Jatka painamalla
.

E

c. Jos valitaan Reset Mapping

(nollaa kartoitus), hyväksy tai
hylkää toimenpide. Siirry listalla
alaspäin -näppäimellä. Jatka
painamalla .

23

Pika-aloitusopas

5.0 Konfigurointi Rosemount 3DVision

-ohjelmistolla

5.1 Rosemount 3DVision -ohjelmiston asennus

Ohjelmisto koostuu kahdesta komponentista: palvelimesta ja asiakkaasta.
Alkukonfiguraatioksi suositellaan sekä palvelimen että asiakkaan asentamista
samalle tietokoneelle. On kuitenkin mahdollista asentaa Rosemount 3DVision
Server ja Client eri tietokoneille ja yhdistää niihin vastaavasti.

1. Aseta muistitikku USB-porttiin.

2. Valitse Install Rosemount 3DVision (asenna Rosemount 3DVision) ja

noudata näyttöön tulevia ohjeita.

Syyskuu 2018

Jos asennusohjelma ei käynnisty automaattisesti, suorita tikulta Installer.exe.

5.2 Rosemount 3DVisionin käynnistys

1. Kaksoisnapsauta työpöydän Rosemount 3DVision -kuvaketta .

Muutaman sekunnin kuluttua ilmestyy Rosemount 3DVision Server Connection

-ikkuna.

2. Valitse Device Configuration (default) (laitteen konfigurointi (oletus))

konfiguroinnin käynnistämiseksi.

24

Syyskuu 2018

3. Valitse oikea liitäntätyyppi, kiertokyselyosoite ja sarjaportti. Valitse Connect

4. Yhdistämisen jälkeen ilmestyy Configuration Wizard (ohjattu konfigurointi):

Pika-aloitusopas

(yhdistä).

Val ittu asi Connect (yhdistä) -painikkeen ohjelmisto yhdistää automaattisesti
ja lataa parametrit Rosemount 5708:lta.

a. Vaihe 1/4: aseta yleistiedot ja säiliön mitat.
b. Vaihe 2/4: aseta laitteen sijainti.

c. Vaihe 3/4: aseta täyttöpisteet.
d. Vaihe 4/4: aseta täys- ja tyhjäkalibrointi. Valitse Finish (valmis) säiliön

konfiguroinnin päättämiseksi.

5.3 Kaikukäyräanalyysin tekeminen

Tämä vaihe pitää suorittaa vain, jos Rosemount-skannerin antama etäisyys on
virheellinen.

Kun Rosemount 5708:aa konfiguroidaan ensikertaa, on suositeltavaa tehdä
kaikukäyräanalyysi. Kaikukäyräanalyysin avulla on mahdollista todeta,
tarvitsevatko lisäparametrit muita muutoksia.

25

Pika-aloitusopas

 Valitse Device (laite) -valikosta Echo Curve Analysis (kaikukäyräanalyysi).

Varmista sitten, että skannerin valintaruutu on valittu, ja valitse Start
(käynnistä) -painike.

Kun kaikukäyräanalyysi on valmis, esiin ponnahtaa kaikukäyräikkuna. Tähän
toimintoon pääsee myös kohdasta Device (laite) > Echo Curve Analyze Viewer
(kaikukäyräanalyysin näyttöohjelma).

Syyskuu 2018

5.4 Virhekaikujen kartoituksen tekeminen

Tällä vaihtoehdolla on mahdollista suorittaa virhekaikujen kartoitus mistä
tahansa keilasta, jotta voidaan jättää huomiotta säiliön sisällä olevan esineen tai
muun häiriön aiheuttamat virhekaiut.

1. Valitse Device (laite) -valikosta Device False Echo Mapping (laitteen

virhekaikujen kartoitus).

2. Aseta Fro m (alku-) ja To (loppu)etäisyydet virhekaikukartoituksen tekemiseksi.

3. Valitse Start Scanning (aloita skannaus) -painike.

26

Syyskuu 2018

6.0 Asennusta seuraavat toimenpiteet

1. Suorita materiaalin etäisyyden mittaus käsin.

2. Vertaa tulosta Rosemount 5708:n suorittaman etäisyysmittauksen
tulokseen:

a. Mittauksien vertauspisteenä on antennikokonaisuuden huippu.
b. Testaa laite siilon ollessa jouten.

c. Mittaa mahdollisimman läheltä Rosemount 5708:aa.
d. Eräissä malleissa laitteen etäisyydellä on vähimmäis- ja enimmäisarvo.

Tarkista, onko käsinmittaus näiden mitta-arvojen välillä.

3. Koordinoi täyttö- ja tyhjennysprosessit.
a. Seuraa Rosemount 5708:n mittauksia prosessin aikana.

b. Tarkista ja vertaa etäisyyttä.
c. Seuraa Rosemount 3DVisionin lokin trendejä.

4. Suorita kaikukäyräanalyysi ja virhekaikukartoitus. Katso yksityiskohtaisia
tietoja Rosemount 5708:n viitekäsikirjasta

5. Säädä lisäparametreja. Katso lisätietoja Rosemount 5708:n viitekäsikirjasta

.

Pika-aloitusopas

.

27

Pika-aloitusopas

+ -

PS OUT

Display

+ -

PS OUT

Display

++--

PS IN 4...20mA

+ -

RS-485 PS IN 4...20mA RS-485

++-- + -

++--

PS IN 4...20mA

+ -

RS-485

++--

PS IN 4...20mA

+ -

RS-485

Convert

120 :n
vastus

PLC / DCS / Näyttö

4–20 mA on 2-johtiminen,
piiristä virtaa saamaton,
aktiivinen laiteliitäntä

24 VDC:n
jännitesyöttö

Rosemount 3DVision Server

120

:n vastus

Muunna

7.0 Rosemount 5708S järjestelmässä

7.1 Järjestelmän komponentit

 Useita Rosemount 5708S -yksikköjä

Syyskuu 2018

7.2 Fyysinen asennus

7.3 Johdotus

28

 Rosemount-järjestelmäohjain

1. Asenna laitteet, kuten ”Fyysinen asennus” sivulla 9 osoittaa.

2. Toista asennusvaiheet, kunnes kaikki on asennettu.

Teho

Yksi 24 VDC:n jännitesyöttö syöttää virtaa kaikkiin järjestelmän laitteisiin.

Syyskuu 2018

RS-485-tiedonsiirto

Jokainen Rosemount 5708 pitää kytkeä sarjaan. Lisätietoja antaa ”Rosemount

5708:n liitäntä” sivulla 16.

4–20 mA:n liitäntä

Koska jokainen sarjaan kytketty Rosemount 5708 tuottaa samaa dataa, ei ole
merkitystä sillä, mistä laitteesta 4—20 mA:n lähtö saadaan. 4—20 mA:n lähtö
edustaa säiliössä olevien laitteiden laskemaa tilavuutta.

Maadoitus

Maadoitustietoja antaa sivu 14.

7.4 Kortin konfigurointi (Rosemount 5708S)

1. Konfiguroi vain kiertokyselyosoitteet.

2. Varmista, että kunkin laitteen kiertokyselyosoite on erilainen ja ainakin
yhden kiertokyselyosoite on 00.
Yksityiskohtaista tietoa kiertokyselyosoitteen konfiguroinnista antaa

”Kiertokyselyosoitteen asettaminen” sivulla 18.

7.5 Konfigurointi Rosemount 3DVision -ohjelmistolla

Yksityiskohtaista tietoa Rosemount 5708:n ja Rosemount-järjestelmäohjaimen
konfiguroinnista antaa Rosemount 5708:n viite

käsikirja.

7.6 Kunnossapito

Pika-aloitusopas

Ehkäisevä kunnossapito

Seuraava määräaikainen kunnossapito on suositeltavaa Rosemount 5708:n
pitämiseksi toimintakunnossa ja tarpeettomien toimintahäiriöiden estämiseksi,
jotka saattavat johtua ajan myötä esiintyvistä ympäristötekijöistä:

 Puhdista antennien sisäosat (katso yksityiskohdat jäljempää).
 Tarkista silmävaraisesti ja varmista, että tiedonsiirto- ja virtajohdot ovat

hyvässä kunnossa ja virheettömät.

 Tarkista ja varmista kaapeliläpivientien tiivistys.
 Avaa Rosemount 5708:n pään taustapuoli ja varmista, ettei siinä ole

kosteutta.

Antennin puhdistusohjeet:

 Katkaise Rosemount 5708:sta virta.
 Pura asennuslevy ja vedä huolellisesti koko Rosemount 5708 ulos.
 Puhdista harjalla tai kostealla liinalla.
 Tarvittaessa puhdistukseen voidaan käyttää vettä.
 Vältä käyttämästä puhdistukseen teräviä työkaluja, kuten ruuvitalttoja.

Sellaiset työkalut voivat vahingoittaa kalvoja.

Ehkäisevän kunnossapidon taajuus

Kunnossapidon taajuus riippuu olosuhteista ja säiliössä varastoitavan
materiaalin tyypistä. Mikäli materiaali on esim. suolaa, sokeria, soodaa yms.,
kunnossapitoa on tehtävä useammin.

29

Pika-aloitusopas

8.0 Tuotesertifioinnit

Versio 1.2

8.1 EU:n direktiivit

EY:n vaatimustenmukaisuusvakuutuksen sijainti on sivu 36. EY:n
vaatimustenmukaisuusvakuutuksen viimeisin versio on osoitteessa

Emerson.com/Rosemount

8.2 Normaalin käyttöympäristön sertifiointi

Lähettimen rakenne täyttää sähkölaitteiden, mekaanisten osien ja paloturvallisuuden
osalta USA:n liittovaltion työsuojeluhallinnon (OSHA) akkreditoiman, virallisesti
hyväksytyn testilaboratorion (NRTL) perusvaatimukset.

8.3 Pohjois-Amerikka

I5 Yhdysvallat ja Kanada Luonnostaan vaarattomuus (IS)

Todistus: 3052166
Standardit: FM Class 3600 - 2011, FM Class 3610 - 2010, FM Class 3810 - 2005,

ANSI/IEC 60529 - 2004, CSA Std. C22.2. No. 25- 09,
CSA Std. C22.2. No.157-92, CSA Std. C22.2 No. 1010 - 04,
CAN/CSA E61241-1-1 - 2010

Merkinnät: IS CL I, II DIV 1, GP C, D, E, F, G Rosemountin

piirustuksen 05708-1900 mukaan kytkettynä; T4(-40 °C
elektroniikkamoduuleissa, joiden sarjanumero on 836xxxxxxx:
Syötöt - Liittimet J5.1 (+), J5.2 (GND) U
P

= 3 W, Ci = 8 nF, Li = 0

i

Rajapinnat - Liittimet J5.4 (4 - 20 mA:n signaali),
J5.3 (GND yhteinen J5.2:n kanssa): U
P

= 1,1 W, Ci = 8 nF, Li = 0 μH

i

RS-485 - Liittimet J6.3 (P), J6.4 (N): U
I

= 651 mA, Pi = 1,06 W, Ci = 0 nF, Li = 0 μH

i

HART- ja Modbus

.

i

= 10,5 V, Ii = 106 mA,

i

= 6,51 V,

i

®

-optioihin pätevä hyväksyntä.

= 24 V, Ii = 125 mA,

Syyskuu 2018

≤ Ta ≤ +85 °C); IP 6X

30

Turvallisen käytön erityisehdot (X):

1. 3D-kiintoaineskanneri on tarkoitettu vain sarjanumerolla 836xxxxxx merkityn
elektroniikkayksikön kanssa käytettäväksi, sillä nämä yksiköt on tarkoitettu käyttöön
3D-kiintoaineiden ympäristön lämpötila-alueella.

2. Osa kotelosta on valmistettu muovista. Sähköstaattisen kipinöintiriskin välttämiseksi
muovipinta tulee puhdistaa kostealla liinalla.

Syyskuu 2018

8.4 Eurooppa

I1 ATEX Luonnostaan vaarattomuus

Todistus: BVS14ATEXE060X
Standardit: EN60079-0:2012, EN60079-11:2012
Merkinnät: II 2 G Ex ib [ia] IIB T4 Gb (-40 °C

Taulukko 1. Liitäntäparametrit

Parametri 4–20 mA RS-485

Jännite U

Virta I

Teho P

Kapasitanssi C

Induktanssi L

Kapasitanssi C

Induktanssi L

L

/ R

o

o

Ominaisuudet Puolisuunnikas Lineaarinen

Liittimet J5.3 (4–20 mA), J5.4 (GND) J6.3 (+), J6.4 (RTN)

Taulukko 2. Käyttöjännitepiirin parametrit

Parametri 4–20 mA Lähtö

Jännite U

Virta I

i

Teh o P

Kapasitanssi C

Induktanssi L

/ Ro -suhde

L

o

Ominaisuudet

Liittimet

II 1/2 D Ex ib [ia] IIIC T110 °C Da/Db (-40 °C

/ U

i

/ I

i

o

/ P

i

o

/ U

i

/ P

i

o

10,5 V 6,51 V

o

106 mA 2 x 651 mA

1,1 W 2 x 1,06 W

8 nF 0 nF

i

~0 mH 0 mH

i

16 μF 2 x 285 μF

o

80 μH83,9 μH

o

17,77 μH/ 67,12 μH/

24 V Ei sovellu

o

Samat arvot kuin keskenään
kytketyssä luonnostaan
vaarattomassa
jännitesyötössä

3 W Ei sovellu

/ C

8 nF

i

o

/ L

~0 mH

i

o

Ei sovellu

Ei sovellu

J5.1 (+), J5.2 (GND) Ei sovellu

≤ T

≤ +85 °C)

a

≤ T

a

≤ +85 °C)

Ei sovellu

Samat arvot kuin keskenään
kytketyssä luonnostaan
vaarattomassa jännitesyötössä

:llä vähennettynä

C

i

Samat arvot kuin keskenään
kytketyssä luonnostaan
vaarattomassa jännitesyötössä

:llä vähennettynä

L

i

Samat arvot kuin keskenään
kytketyssä luonnostaan
vaarattomassa jännitesyötössä

:llä vähennettynä

L

i

Samat arvot kuin keskenään
kytketyssä luonnostaan
vaarattomassa jännitesyötössä

Pika-aloitusopas

Turvallisen käytön erityisehto (X):

1. Pölyinen ympäristö:
3D-kiintoaineskannerin tai seinämästä erottuvan antenniyksikön asentaminen EPL Da
(laiteluokka 1D) -laitteita vaativiin tiloihin antaa suojausluokan IP6X standardin EN60529
mukaan, ja se tulee suorittaa niin, että kaikki metalliosat kytketään paikalliseen
tasapotentiaaliseen maadoitukseen.
3D-kiintoaineskannerin aggressiivisia/syövyttäviä väliaineita koskettavaan käyttöön liittyviä
valmistajan teknisiä tietoja on noudatettava mekaanisten vaikutusten vaaran välttämiseksi.

31

Pika-aloitusopas

8.5 Muut maat

I7 IECEx Luonnostaan vaarattomuus

Todistus: IECEx BVS 15.0042X
Standardit: IEC 60079-0: 2011, IEC 60079-11: 2011
Merkinnät: Ex ib [ia] IIB T4 Gb (-40 °C

Ex ib [ia] IIIC T110 °C Da/Db (-40 °C

Taulukko 3. Liitäntäparametrit

Parametri 4–20 mA RS-485

/ U

Jännite U

i

Virta I

/ I

i

o

Teh o P

/ P

i

o

Kapasitanssi C

Induktanssi L

Kapasitanssi C

Induktanssi L

L

/ R

o

o

Ominaisuudet

Liittimet

10,5 V 6,51 V

o

106 mA 2 x 651 mA

1,1 W 2 x 1,06 W

8 nF 0 nF

i

~0 mH 0 mH

i

16 μF 2 x 285 μF

o

80 μH 83,9 μH

o

17,77 μH/ 67,12 μH/

Puolisuunnikas Lineaarinen

J5.3 (4–20 mA), J5.4 (GND) J6.3 (+), J6.4 (RTN)

Taulukko 4. Käyttöjännitepiirin parametrit

Parametri Tulo Lähtö

Jännite U

/ U

i

Virta I

i

/ P

Teh o P

i

o

Kapasitanssi C

Induktanssi L

L

/ Ro -suhde

o

Ominaisuudet

Liittimet

26,6 V Ei sovellu

o

Samat arvot kuin keskenään
kytketyssä luonnostaan
vaarattomassa
jännitesyötössä

3 W Ei sovellu

/ C

8 nF

i

o

/ L

~0 mH

i

o

Ei sovellu

Ei sovellu

J5.1 (+), J5.2 (GND) Ei sovellu

≤ Ta ≤ +85 °C)

≤ Ta ≤ +85 °C)

Ei sovellu

Samat arvot kuin keskenään
kytketyssä luonnostaan
vaarattomassa jännitesyötössä

:llä vähennettynä

C

i

Samat arvot kuin keskenään
kytketyssä luonnostaan
vaarattomassa jännitesyötössä

:llä vähennettynä

L

i

Samat arvot kuin keskenään
kytketyssä luonnostaan
vaarattomassa jännitesyötössä

:llä vähennettynä

L

i

Samat arvot kuin keskenään
kytketyssä luonnostaan
vaarattomassa jännitesyötössä

Syyskuu 2018

32

Turvallisen käytön erityisehto (X):

1. Pölyinen ympäristö:
3D-kiintoaineskannerin tai seinämästä erottuvan antenniyksikön asentaminen
EPL Da -laitteita vaativiin tiloihin antaa suojausluokan IP6X standardin IEC 60529
mukaan, ja se tulee suorittaa niin, että kaikki metalliosat kytketään paikalliseen
tasapotentiaaliseen maadoitukseen. 3D-kiintoaineskannerin aggressiivisia/
syövyttäviä väliaineita koskettavaan käyttöön liittyviä valmistajan teknisiä tietoja on
noudatettava mekaanisten vaikutusten vaaran välttämiseksi.

Syyskuu 2018

8.6 Kiina

I3 Kiina Luonnostaan vaarattomuus

Todistus: GB3836.1-2010, GB3836.4-2010, IEC61241-0 - 2004,

GB12476.4-2010

Merkinnät: Ex ib/ia IIB Gb T4

Ex ibD/iaD 21/20 T110 °C

Turvallisen käytön erityisehto (X):

1. Tuotteen asennus antaa suojausasteen IP6X standardin GB4208-2008 mukaan ja siten,
että kaikki metalliosat kytketään paikalliseen tasapotentiaaliseen maadoitukseen.

8.7 Brasilia

I2 INMETRO Luonnostaan vaarattomuus

Todistus: UL-BR 15.0072X
Standardit:ABNT NBR IEC 60079-0:2008 + Errata 1:2011,

ABNT NBR IEC 60079-11:2009

Merkinnät: Ex ib [ia] IIB T4 Gb (- 40 °C

Ex ib [ia] IIIC T110 °C Da/Db (- 40 °C

Turvallisen käytön erityisehto (X):

1. Pölyinen ympäristö:
3D-kiintoaineskannerin tai seinämästä erottuvan antenniyksikön asentaminen
EPL Da (Zone 20) -laitteita vaativiin tiloihin antaa suojausluokan IP6X standardin
ABNT NBR IEC 60529 mukaan, ja se tulee suorittaa niin, että kaikki metalliosat
kytketään paikalliseen tasapotentiaaliseen maadoitukseen.
3D-kiintoaineskannerin aggressiivisia/syövyttäviä väliaineita koskettavaan käyttöön
liittyviä valmistajan teknisiä tietoja on noudatettava mekaanisten vaikutusten vaaran
välttämiseksi.

≤ T

a

≤ + 85 °C)

≤ T

≤ + 85 °C)

a

Pika-aloitusopas

33

Pika-aloitusopas

8.8 EAC

IM Luonnostaan vaarattomuus, TR CU 012/2011

Merkinnät: 1Ex ib [ia] IIB T4 Gb X (-40

Ex ib [ia] IIIC T110 °C Da/Db X (-40

Taulukko 5. Tuloparametrit

Syyskuu 2018

≤ Tam b ≤ 85 °C)

≤ Tamb ≤ 85 °C)

Parametrit

Suojaustaso

Jännite Ui = 24 V Uo = 24 V Ui = Uo = 10,5 V Ui = Uo = 6,51 V

Virta I

Teho Pi = 3 W Po = 3 W

Kapasitanssi Ci 8 nF 8 nF мала

Kapasitanssi CoEi sovellu

Induktanssi Li Merkityksetön Merkityksetön Merkityksetön

Induktanssi Lo Ei sovellu

Lo / Ro Ei sovellu

Ominaisuudet Ei sovellu

Liittimet J5.1 (+), J5.2 (GND) J6.1 (+), J6.2 (GND) J5.3 (4–20 mA), J5.4 (GND) J6.3 (+), J6.4 (RTN)

1. J5.1, J5.2 kytketty suoraan J6.1:een, J6.2:een.

2. Samat arvot kuin keskenään kytketyssä luonnostaan vaarattomassa jännitesyötössä.

3. Samat arvot kuin keskenään kytketyssä luonnostaan vaarattomassa jännitesyötössä Ci:llä ja Li:llä vähennettynä.

Tulo Lähtö

Ex ib IIB /
Ex ib IIIC

(2)

i

Käyttöjännitepiiri Rajapinta

(1)

Ex ib IIB /
Ex ib IIIC

(2)

I

o

(2)

(3)

(3)

(3)

(2)

4–20 mA RS 485

Ex ia IIB /
Ex ia IIIC

Ii = Io = 106 mA Ii = Io = 2 × 651 mA

Pi = Po = 1,1 W Pi = Po = 2 × 1,06 W

16 μF 2 × 285 μF

80 μH 83,9 μH

17,77 μH /Ohm 67,12 μH /Ohm

Puolisuunnikas Lineaarinen

Ex ia IIB /
Ex ia IIIC

Turvallisen käytön erityisehdot (X):

1. Pintamittari pitää asentaa ja sitä pitää käyttää niin, ettei synny sähköstaattisesta
purkauksesta johtuvaa syttymisvaaraa.

2. Käsikirjan ohjeita noudattamalla eliminoidaan korroosion ja/tai mekaanisen
vaikutuksen riski.

3. Pintamittari, joka on erotettu päästä tiloissa, joissa laitteilta edellytetään suojaustasoa
Da, tiiviysluokan on oltava vähintään IP6X standardin GOST 14254-96 mukaisesti ja
kokoonpano on tehtävä niin, että kaikkien metalliosien potentiaali on sama.

8.9 Intia

IW PESO Luonnostaan vaarattomuus

Certificate: P351811/1
Standardit: EN 60079-0: 2012, EN 60079-11: 2012
Merkinnät: Ex ib {ia} IIB t4 Gb

34

Syyskuu 2018

8.10 Korea

IP KTL Luonnostaan vaarattomuus

Todistus: 15-KA4BO-0298X - ex
Standardit: IEC 60079-0: 2011, IEC 60079-11: 2011
Merkinnät: Ex ib [ia] IIB T4 Gb, Ex ib [ia] IIIC T110C Da/Db

Yksityiskohtaista tietoa Rosemount 5708:n ja Rosemount-järjestelmäohjaimen
konfiguroinnista antaa Rosemount 5708:n viite

Pika-aloitusopas

käsikirja.

35

Pika-aloitusopas

EU Declaration of Conformity

No: RMD 1102 Rev. B

Page 1 of 2

We,

Rosemount Inc.
8200 Market Boulevard
Chanhassen, MN 55317-9685
USA

declare under our sole responsibility that the product,

Rosemount 5708 3D Solids Scanner

manufactured by,

Rosemount Inc.
8200 Market Boulevard
Chanhassen, MN 55317-9685
USA

to which this declaration relates, is in conformity with the provisions of the European Union
Directives, including the latest amendments, as shown in the attached schedule.

Assumption of conformity is based on the application of the harmonized standards and, when
applicable or required, a European Union notified body certification, as shown in the attached
schedule.

Vice President of Global Quality

(function)

Kelly Klein

(name)

19 April 2016

(date of issue)

Kuva 7. Rosemount 5708:n vaatimustenmukaisuusvakuutus

Syyskuu 2018

36

Syyskuu 2018

EU Declaration of Conformity

No: RMD 1102 Rev. B

Page 2 of 2

EMC Directive (2004/108/EC) This directive is valid until 19 April 2016
EMC Directive (2014/30/EU) This directive is valid from 20 April 2016

Harmonized Standards: EN61326: 2013

ATEX Directive (94/9/EC) This directive is valid until 19 April 2016
ATEX Directive (2014/34/EU) This directive is valid from 20 April 2016

BVS14ATEXE060X – Intrinsic Safety Certificate

Equipment Group II Category 2 G

Ex ib [ia] IIB T4 Gb

Equipment Group II Category 1/2 D

Ex ib [ia] IIIC T110°C Da/Db

Harmonized Standards Used:

EN60079-0:2012, EN60079-11:2012

ATEX Notified Body

DEKRA EXAM Gmbh [Notified Body Number: 0158]

Dinnendahlstrasse 9
44809 Bochum, Germany

ATEX Notified Body for Quality Assurance

SGS Baseefa Limited [Notified Body Number: 1180]

Rockhead Business Park
Staden Lane
Buxton, Derbyshire
United Kingdom SK17 9RZ

Pika-aloitusopas

37

Pika-aloitusopas

EU:n vaatimustenmukaisuusvakuutus

Nro: RMD 1102 versio B

Sivu 1 / 2

Me,

Rosemount Inc.
8200 Market Boulevard
Chanhassen, MN 55317-9685
Yhdysvallat

vakuutamme täysin omalla vastuullamme, että tuote

Rosemount 5708 -3D-kiintoaineskanneri

jonka valmistaja on

Rosemount Inc.
8200 Market Boulevard
Chanhassen, MN 55317-9685
Yhdysvallat

ja jota tämä vakuutus koskee, on Euroopan unionin direktiivien säädösten mukainen, mukaan
lukien oheisesta liitteestä ilmenevät uusimmat muutokset.

Vaatimustenmukaisuuden olettamus perustuu yhtenäistettyjen standardien soveltamiseen ja,
mikäli asianmukaista tai näin vaaditaan, Euroopan Unionin ilmoitetun laitoksen antamaan
todistukseen oheisen liitteen mukaisesti.

Laatujohtaja

Kelly Klein

19 huhtikuuta 2016

(allekirjoitus)

(nimi)

(asema)

(myöntämispäivä)

Syyskuu 2018

38

Syyskuu 2018

EU:n vaatimustenmukaisuusvakuutus

Nro: RMD 1102 versio B

Sivu 2 / 2

EMC-direktiivi (2004/108/EY) Tämä direktiivi on voimassa 19. huhtikuuta 2016
asti
EMC-direktiivi (2014/30/EU) Tämä direktiivi on voimassa 20. huhtikuuta 2016
lähtien

Yhtenäistetyt standardit: EN 61326: 2013

ATEX-direktiivi (94/9/EY) Tämä direktiivi on voimassa 19. huhtikuuta 2016

asti
ATEX-direktiivi (2014/34/EU) Tämä direktiivi on voimassa 20. huhtikuuta 2016
lähtien

BVS14ATEXE060X – todistus luonnostaan vaarattomuudesta

Laiteryhmä II, luokka 2 G

Ex ib [ia] IIB T4 Gb

Laiteryhmä II, luokka 1/2 D

Ex ib [ia] IIIC T110 °C Da/Db

Käytetyt yhtenäistetyt standardit:

EN 60079-0:2012, EN 60079-11:2012

ATEX ilmoitettu laitos

DEKRA EXAM GmbH [Ilmoitetun laitoksen numero: 0158]

Dinnendahlstrasse 9
44809 Bochum, Saksa

ATEX ilmoitettu laitos laadunvarmistusta varten

SGS Baseefa Limited [Ilmoitetun laitoksen numero: 1180]

Rockhead Business Park
Staden Lane
Buxton, Derbyshire
Iso-Britannia SK17 9RZ

Pika-aloitusopas

39

Pika-aloitusopas

Syyskuu 2018

9.0 Asennuspiirustus

Kuva 8. Luonnostaan vaarattoman 3D-kiintoaineskannerin kytkentäkaavio

40

Syyskuu 2018

Pika-aloitusopas

41

Pika-aloitusopas

00825-0116-4570, versio CB

Syyskuu 2018

Maailman pääkonttori

Emerson Automation Solutions

6021 Innovation Blvd.
Shakopee, MN 55379, USA

[phone] tai [phone]
[phone]
[e-mail]

Pohjois-Amerikan aluekonttori

Emerson Automation Solutions

8200 Market Blvd.
Chanhassen, MN 55317, USA

[phone] tai [phone]
[phone]
[e-mail]

Latinalaisen Amerikan aluekonttori

Emerson Automation Solutions

1300 Concord Terrace, Suite 400
Sunrise, FL 33323, USA

[phone]
[phone]
[e-mail]

Euroopan aluekonttori

Emerson Automation Solutions Europe GmbH

Neuhofstrasse 19a P.O. Box 1046
CH 6340 Baar
Sveitsi

[phone]
[phone]
[e-mail]

Tyynenmeren Aasian aluekonttori

Emerson Automation Solutions Asia Pacific Pte Ltd

1 Pandan Crescent
Singapore 128461

[phone]
[phone]
[e-mail]

Lähi-idän ja Afrikan aluekonttori

Emerson Automation Solutions

Emerson FZE P.O. Box 17033,
Jebel Ali Free Zone - South 2
Dubai, Yhdistyneet arabiemiirikunnat

[phone]
[phone]

[e-mail]

Emerson Process Management Oy

Pakkalankuja 6
FIN-01510 VANTAA
Suomi

[phone]
[phone]

Linkedin.com/company/Emerson-Automation-Solutions

Twitter.com/Rosemount_News

Facebook.com/Rosemount

Youtube.com/us er/RosemountMeasur ement

Google.com/+RosemountMeasurement

Tavalliset myyntiehdot löytyvät myyntiehtojen sivulta.
Emerson-logo on Emerson Elec tric Co:n tavara- ja palvelumerkki.
Rosemount ja Rosemount-logotyyppi ovat
Emersonin tavaramerkkejä.Modbus on Gould Inc:n rekisteröity
tavaramerkki.
HART on FieldComm Groupin rekisteröity tavaramerkki.
Kaikki muut tavaramerkit ovat omi stajiensa omaisuutta.
© 2018 Emerson. Kaikki oikeudet pidätetään.
