00825-0106-4408, Rev BB
Rosemount™ 5408 and 5408:SIS 液位变送器
锥形天线
快速安装指南
2019 年 6 月
内容
2 Rosemount 5408
和
5408:SIS
液位变送器
2019 年 6 月
快速安装指南
1

关于本指南

本《快速安装指南》提供 Rosemount 5408 和 5408:SIS 液位变送器的基本 安装指导。有关更多说明，请参阅《带有 HART® 的 Rosemount 5408 和 5408:SIS 参考手册》和《带有 FOUNDATION™ 现场总线的 Rosemount 5408 参
考手册》。这些手册和本指南的电子版本也可以从 Emerson.com/ Rosemount 获得。
警告
不遵守安全安装与检修准则，可能导致死亡或严重受伤。
• 请确保由取得相关资质人员按照相应的操作规程安装变送器。
• 只能使用本手册中规定的设备。未按照指南或手册操作设备，可能削弱
设备的防护能力。
• 对于危险场所的安装，必须按照罗斯蒙特 5408 和 5408:SIS 产品认证文
档和系统控制图 (D7000002-885) 安装变送器。
• 修理设备（例如更换组件等）可能危害安全性，在任何情况下都是不允
许的。
爆炸可能会导致死亡或严重伤害。
• 应验证变送器的工作环境是否与相应的危险场所认证一致。
• 在易爆气体环境中，连接手持通讯器之前，请确保按照本质安全或非易
燃现场接线实践安装仪表。
• 在进行防爆/防燃以及非易爆/ n 类安装时，不得在设备通电的情况下拆
• 为满足防爆/防燃要求，变送器的两个盖子都必须完全盖上。
触电可能导致死亡或严重受伤。
• 在防爆/防火和非易燃/ n 类安装时，需避免与导线和端子接触。引线上
• 在对变送器进行接线时，请确保变送器的主电源处于关闭状态，并且与
快速安装指南
卸变送器盖。
可能存在的高压会导致触电。
任何其他外接电源连接的线路均处于断开状态，或者没有通电。
3
警告
过程泄漏可能导致死亡或严重受伤。
• 请务必轻拿轻放变送器。如果过程密封件损坏，气体可能会从储罐中逸
出。
警告
物理接触
未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。这可 能是有意或无意的，需要采取相应的防护措施。
物理安全措施是任何安全计划的重要部分，是保护您的系统的基础。限制 未经授权人员进行物理接触，以保护最终用户的资产。这对于设施中使用 的所有系统均是如此。
小心
高温表面 在较高的过程温度中，法兰和过程密封件可能温度很高。检修前请待其冷
却。
4 Rosemount 5408
和
5408:SIS
液位变送器
2019 年 6 月
快速安装指南
2

确认认证类型

对于贴有多种认证类型标签的危险场所变送器：
过程
永久性地标记已选认证类型的复选框。
图 2-1: 贴有多种认证类型标签
快速安装指南
5
3
3.1

安装变送器

法兰式

先决条件
如适用，组装分段式锥形天线（参见组装分段式锥形天线）。
过程
1. 在储罐法兰上放置一个合适的垫片。
2. 将带天线和法兰的变送器向下安装到管嘴中。
3. 根据所选的法兰和垫圈施以足够的扭矩拧紧螺栓和螺母。
补充条件
对准变送器表头（参见对准变送器表头）。
6 Rosemount 5408
和
5408:SIS
液位变送器
$
2019 年 6 月
快速安装指南
3.2

带空气吹扫环的法兰式（选项代码：PC1）

先决条件
如适用，组装分段式锥形天线（参见组装分段式锥形天线）。
过程
1. 在储罐法兰上放置一个合适的垫片。
2. 将吹扫环放置在垫片上。
3. 在吹扫环上放置一个合适的垫片。
注
对于采用保护板设计的法兰，垫片的厚度应至少为 0.125 in. (3.2
mm)。
快速安装指南
4. 将带天线和法兰的变送器向下安装到管嘴中。
带空气吹扫孔的天线
A.
7
$
或
5. 根据所选的法兰和垫圈施以足够的扭矩拧紧螺栓和螺母。
A. 1.0 in. (25.5 mm)
6. 连接空气吹扫系统。根据现场操作规程使用螺纹密封剂或合适的垫 片。
A. G3/8 in. B.
0.4 in. (10 mm)
表 3-1: 供气规格
最大压力 推荐压力
190 psi (13 bar) 100 至 115 psi（7 至 8 bar）
补充条件
对准变送器表头（参见对准变送器表头）。
8 Rosemount 5408
和
5408:SIS
液位变送器
$
2019 年 6 月
快速安装指南
3.3
3.3.1

螺纹式，天线直径小于螺纹直径

螺纹式储罐连接

先决条件
如适用，组装分段式锥形天线（参见组装分段式锥形天线）。
过程
1. 根据现场操作规程，在螺纹上使用防卡剂或 PTFE 胶带。 垫片可用作 1½ 或 2 in. BSPP (G) 螺纹接头的密封胶。
2. 将变送器安装在储罐上。
补充条件
对准变送器表头（参见对准变送器表头）。
快速安装指南
A.
垫片（只适用于
1½ in. 和 2 in. BSPP (G)
螺纹）
9
3.3.2

法兰式储罐连接件

先决条件
如适用，组装分段式锥形天线（参见组装分段式锥形天线）。
过程
1. 在储罐法兰上放置一个合适的垫片。
2. 将客户提供的法兰放置在垫片上。
3. 根据选择的法兰和垫圈以足够的扭矩拧紧螺栓和螺母。
4. 根据现场操作规程，在螺纹上使用防卡剂或 PTFE 胶带。
垫片可用作 1½ 或 2 in. BSPP (G) 螺纹接头的密封胶。
10 Rosemount 5408
和
5408:SIS
液位变送器
$
2019 年 6 月
快速安装指南
5. 将带天线的变送器向下安装到管嘴中。
3.4
垫片（只适用于
A.
补充条件
对准变送器表头（参见对准变送器表头）。
1½ in. 和 2 in. BSPP (G)
螺纹）

螺纹式，天线直径大于螺纹直径

先决条件
如适用，组装分段式锥形天线（参见组装分段式锥形天线）。
快速安装指南
11
H2 mm
$
过程

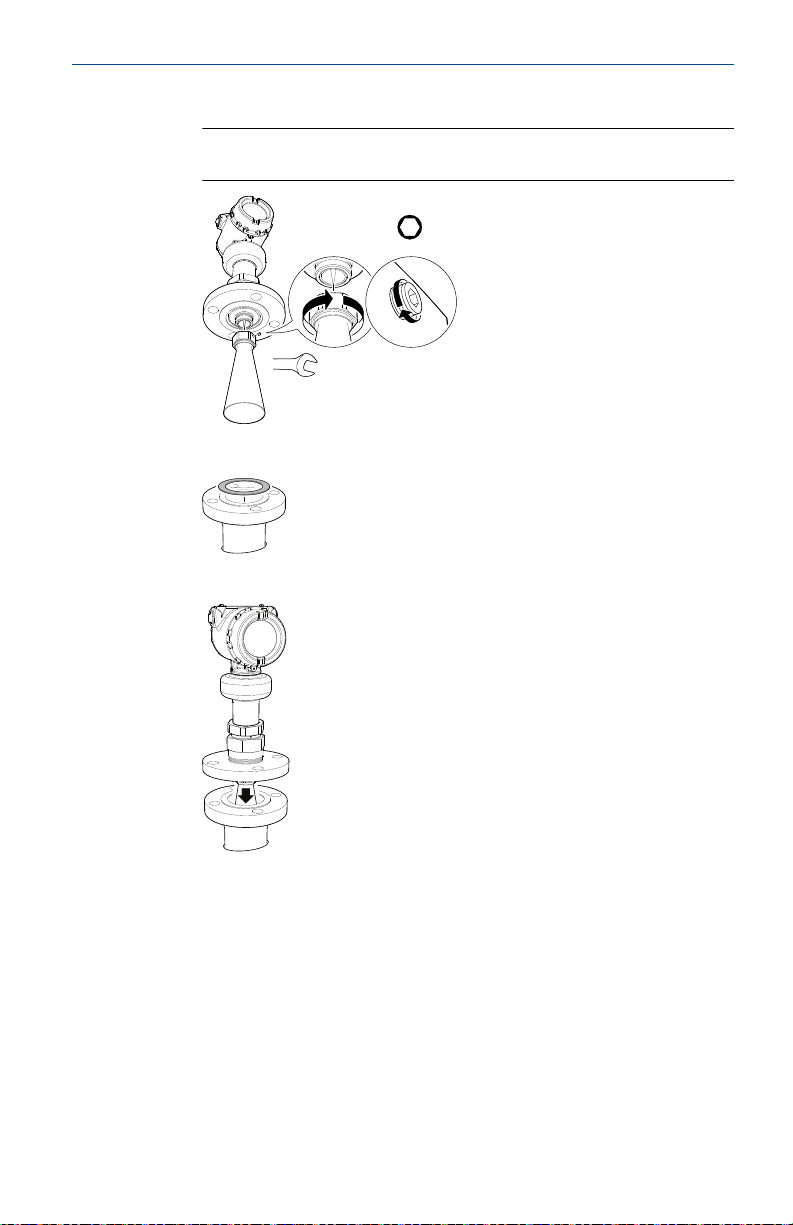

1. 拧松并拆下天线。
注
小心不要刮伤微波发射器。微波发射器易受机械撞击影响。
2. 根据现场操作规程，在螺纹上使用防卡剂或 PTFE 胶带。
垫片可用作 1½ 或 2 in. BSPP (G) 螺纹接头的密封胶。
3. 将接头安装在客户提供的法兰上。
垫片（只适用于
A.
12 Rosemount 5408
1½ in. 和 2 in. BSPP (G)
螺纹）
和
5408:SIS
液位变送器
38 mm
扭矩 250 in-lb (28 N-m)
H2 mm
扭矩 5 in-lb (0.5 N-m)
2019 年 6 月
快速安装指南
4. 安装天线。
注
目测检查微波发射器是否损坏和存在脏污。
5. 在储罐法兰上放置一个合适的垫片。
6. 将带天线和法兰的变送器向下安装到管嘴中。
快速安装指南
13
7. 根据选择的法兰和垫圈以足够的扭矩拧紧螺栓和螺母。
8. 拧紧接头的螺丝，直到它正确拧紧。
补充条件
对准变送器表头（参见对准变送器表头）。
14 Rosemount 5408
和
5408:SIS
液位变送器
4X
A
B
4X
T30
2019 年 6 月
快速安装指南
3.5

支架安装

过程
1. 将支架安装到管道/墙壁上。
管道安装：
A.
水平管
B.
竖直管
墙壁安装：
2. 将固定架安装在托架上。
快速安装指南
15
H2 mm

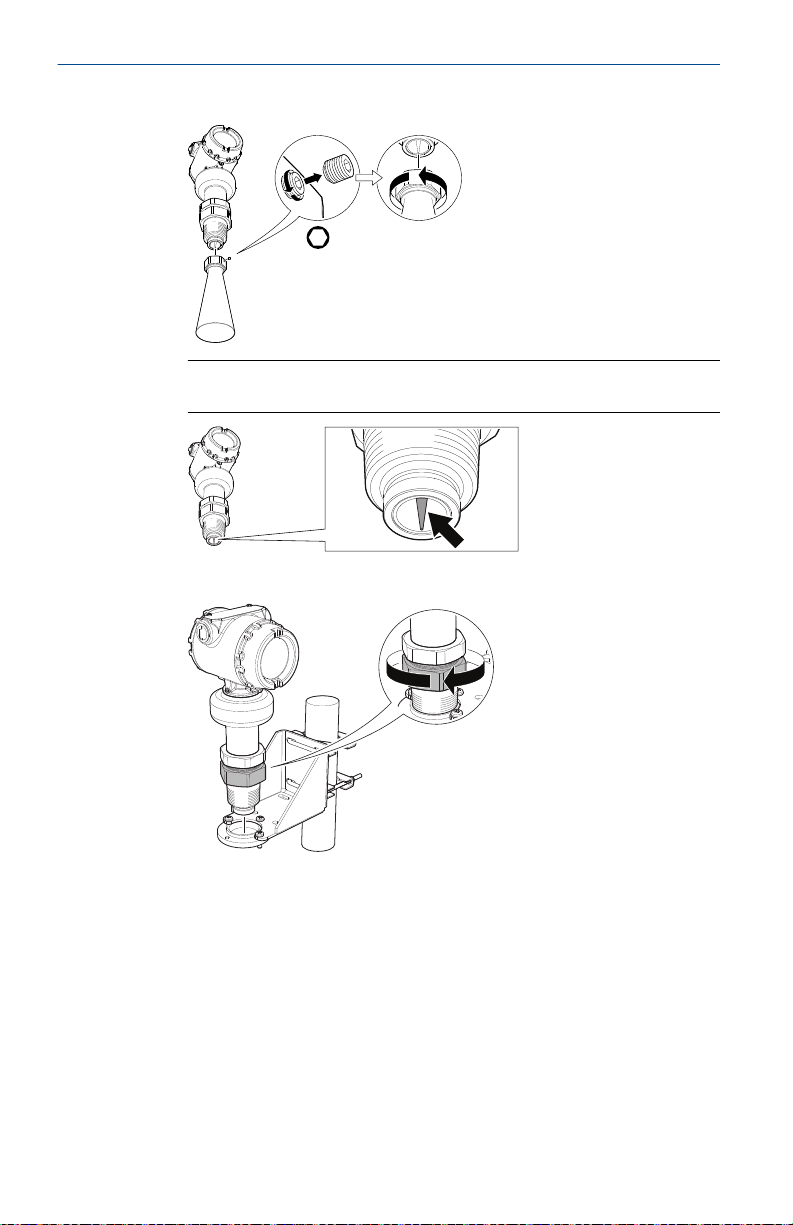

3. 拧松并拆下天线。
注
小心不要刮伤微波发射器。微波发射器易受机械撞击影响。
4. 将变送器拧进固定架。
16 Rosemount 5408
和
5408:SIS
液位变送器
H2 mm
38 mm
扭矩 5 in-lb (0.5 N-m)
2019 年 6 月
快速安装指南
5. 安装天线。
补充条件
对准变送器表头（参见对准变送器表头）。
快速安装指南
17
60 mm
4

对准变送器表头

过程
1. 稍微拧松螺母，并转动变送器。
2. 确认变送器表头已正确对准。
选项 描述
打开储罐 将传感器模块上的标记对准储罐壁（参见图 4-1）。
导波管 将外部接地螺钉对准导波管孔（参见图 4-2）。
旁通管 将外部接地螺钉对准过程连接件（参见图 4-3）。
18 Rosemount 5408
和
5408:SIS
液位变送器
60 mm
扭矩 355 in-lb (40 N-m)
2019 年 6 月
快速安装指南
3. 拧紧螺母。
图 4-1: 打开储罐
快速安装指南
图 4-2: 导波管
19
图 4-3: 旁通管
20 Rosemount 5408
和
5408:SIS
液位变送器
扭矩 30 in-lb (3 N-m)
H3/32 in.
2019 年 6 月
快速安装指南
5

调整显示屏方向（可选）

为了便于进行现场接线或更好地查看可选的 LCD 显示屏：
先决条件
注
在高振动应用中，变送器外壳必须充分结合到传感器模块中，以符合振动 测试规格。通过将变送器外壳顺时针旋转至螺纹限制位置可实现此操作。
过程
1. 旋松限位螺钉，直到变送器外壳可顺畅转动。
2. 首先，按顺时针方向把外壳转到所需位置。如果由于螺纹的限制而
无法到位，逆时针旋转外壳至所需位置（由于螺纹限制最多可旋转
360°）。
3. 重新拧紧限位螺钉。
图 5-1: 转动变送器外壳
快速安装指南
21
6
6.1
6.2
6.3
6.4

准备电气连接件

电缆选择

表 6-1: 推荐电缆尺寸
协议 电线直径
4-20 mA/HART
FOUNDATION™ 现场总线 18 AWG，现场总线 A 型电缆
建议在 EMI（电磁干扰）高的环境中使用双绞线和屏蔽线。
请使用额定温度比最高环境温度至少高 5°C 的电线。
两种线可安全连接至各个端接螺钉。

电缆密封接头/导线管

对于防爆/防火安装，必须使用经过检定具有防爆或防火性能的电缆密封接 头或导线管进线装置。

功耗

最大功率 1 W，最大电流 23 mA

接地

确保根据国家/地区和当地的电气法规进行接地。未按照指南或手册操作设 备，可能削弱设备的防护能力。
®
24-14 AWG
变送器外壳
最有效的接地方法是通过最小阻抗直接连接到地上。本设备随带有两个接 地螺钉连接件（参见图 6-1）。
22 Rosemount 5408
和
5408:SIS
液位变送器
$
%
$
%
%
&
&
&
'
2019 年 6 月
图 6-1: 接地螺钉
A.
内部接地螺钉
B.
外部接地螺钉
电缆屏蔽层接地
确保仪表电缆屏蔽层：
• 将修剪处封闭好，使其在接触变送器外壳时互相绝缘。
• 在整段中连续连接。
• 在电源端妥善接地。
图 6-2: 电缆屏蔽层
快速安装指南
注
不要将变送器上的屏蔽层及其引流线接地。如果电缆屏蔽层与变送器外壳 接触，会形成接地回路并干扰通讯。
快速安装指南
A.
对屏蔽层和引流线进行绝缘
B.
使距离最小
C.
调整屏蔽层，并对裸露的引流线进行绝缘
D.
将引流线连接到电源地线
23















%
$
6.5
6.6
6.7

电源

4-20 mA/HART
变送器工作时，变送器端子处的电压为 12-42.4 Vdc（本安装置为 12-30 Vdc）。
FISCO/FOUNDATION™ 现场总线
变送器工作时，变送器端子处的电压为 9-32 Vdc（本安装置为 9-30 Vdc， FISCO 为 9-17.5 Vdc）。
®

信号端接

每个现场总线网段的起点和终点应各安装一个端接器。
对于带有内置端接器的变送器，请在“TERMINATE ON”（端接打开）端子之 间连接一条跳线，以激活端接器。请参阅电缆选择以了解推荐的电线尺 寸。

负载限制

对于 HART® 通讯，需要至少 250 Ω 的回路电阻。最大回路电阻由外部电源 的电压电平决定。
图 6-3: 负载限值
24 Rosemount 5408
最大回路电阻 = 43.5 *（外部电源电压 - 12）
A.
回路电阻 外部电源电压
B.
(Ohm)
(Vdc)
和
5408:SIS
液位变送器
&
%
(
)
'
$
2019 年 6 月
快速安装指南
6.8

接线图

图 6-4: 4-20 mA/HART® 通讯
A.
手持通讯器
B.
经认证的
C. HART
D.
负载电阻 电流表
E. F.
电源
IS
安全栅（仅限本安装置）
调制解调器
(≥250 Ω)
快速安装指南
25
*
+
&
%
(
)
'
$
图 6-5: 4-20 mA/HART 通讯 - 带有“测试”端子的接线盒
A.
手持通讯器
B.
经认证的
C. HART
D.
负载电阻 电流表
E. F.
电源
G.
蓝色插头
H. “测试”
IS
安全栅（仅限本安装置）
调制解调器
(≥250 Ω)
端子
注
执行回路电流测量程序时，只能断开蓝色插头。
26 Rosemount 5408
和
5408:SIS
液位变送器
$
&
%
'
2019 年 6 月
图 6-6: FOUNDATION™ 现场总线
手持通讯器
A. B.
经认证的
C. FOUNDATION
D.
电源
IS
安全栅（仅限本安装置）
现场总线调制解调器
接线端子不分极性。
快速安装指南
快速安装指南
27
(
*
+
)%
)%
$
$
%
&
'
'
)

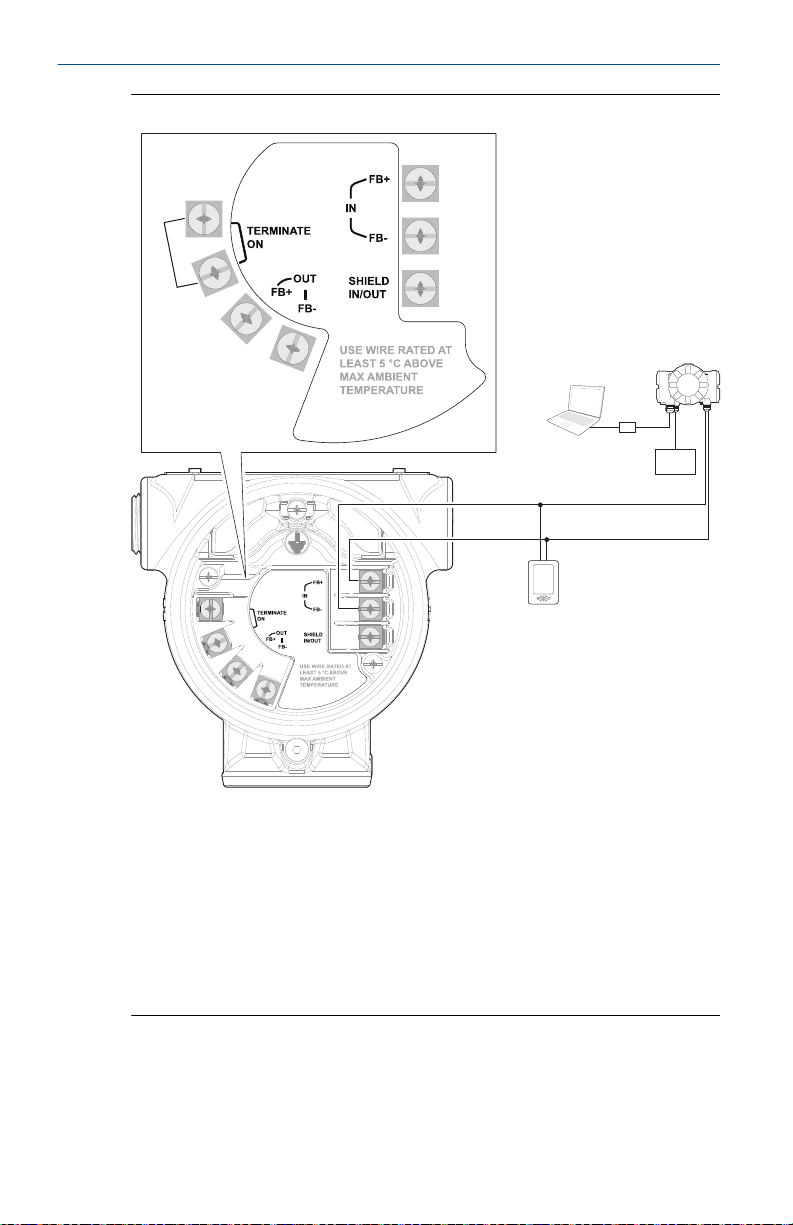

图 6-7: FOUNDATION 现场总线 - 带有内置端接器和菊链连接件的接线盒
A.
储罐总线
B.
电缆屏蔽层（不接触变送器外壳）
C.
内置端接器（如果最后一个设备位于现场总线网段，则连接跳线）
D.
用于连接其他设备的菊链连接
E.
手持通讯器
F.
现场总线调制解调器
G.
电源
H. Rosemount™ 2410 储罐 Hub
28 Rosemount 5408
和
5408:SIS
液位变送器

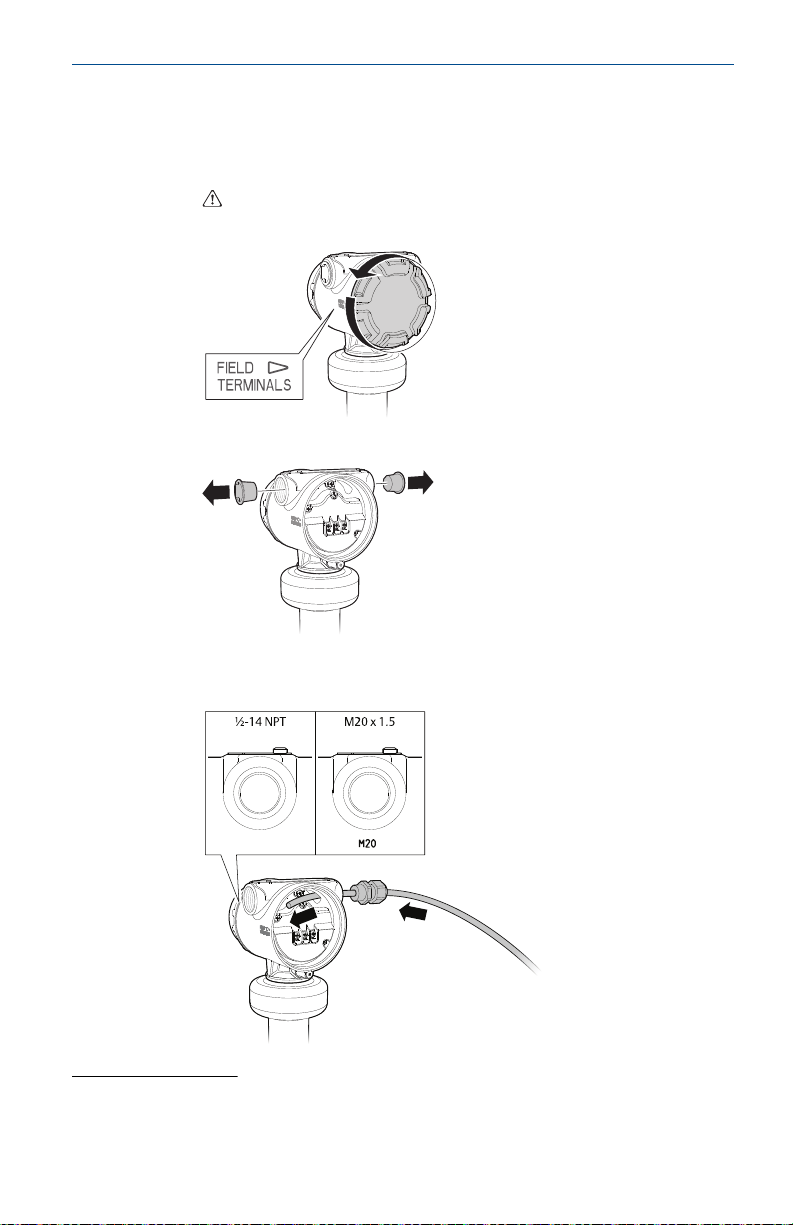

7

接线和通电

过程
1. 验证电源已断开。
2. 拆卸护盖。
3. 取下塑料塞。
4. 把电缆穿过电缆密封套/电缆管。
螺纹尺寸与型号标识：
(1)
除非另外标明，否则变送器外壳中的导线管/电缆入口采用
(1)
型。
快速安装指南
½–14 NPT
螺纹牙
29
扭矩 7 in-lb (0.8 N-m)
5. 连接电缆线（参见接线图）。
6. 确保正确接地（参见接地）。
7. 拧紧电缆密封套。
在螺纹上使用 PTFE 胶带或其它密封胶。
注
确保以滴水圈布线。
8. 用封闭金属塞密封任何未使用的端口。 在螺纹上使用 PTFE 胶带或其它密封胶。
30 Rosemount 5408
和
5408:SIS
液位变送器
H2.5 mm
2019 年 6 月
快速安装指南

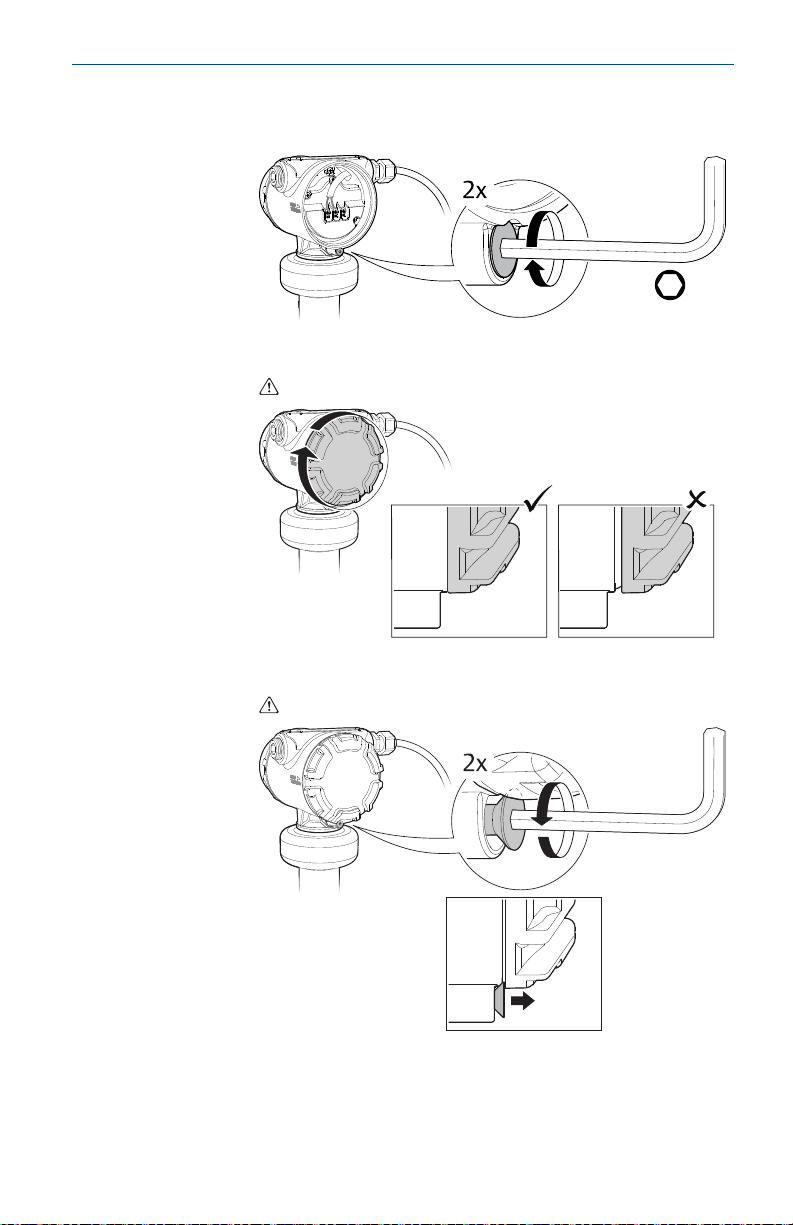

9. 装好并拧紧护盖。 a) 检查压盖螺钉是否已完全拧入到外壳中。
b) 装好并拧紧护盖。
确保盖子充分结合。盖子与外壳之间应当没有任何间隙。
快速安装指南
c) 按逆时针方向转动压盖螺钉，直到它与护盖接触。
仅隔爆/防火系统需要。
d) 按逆时针方向再把压盖螺钉拧 ½ 圈，以紧固护盖。
31
10. 连接电源。
注
LCD 显示屏亮起可能需要 15 秒。
32 Rosemount 5408
和
5408:SIS
液位变送器
2019 年 6 月
快速安装指南
8
8.1

利用设置向导组态变送器

组态工具

使用以下工具可轻松组态变送器：
• 罗斯蒙特 Radar Master Plus（运行在 Instrument Inspector™ 应用程序
中）
• 基于设备描述符 (DD) 的系统，例如 AMS 设备管理器、475 现场手持通
讯器、AMS Trex™ 设备通讯器和 DeltaV™ 或者任何其他 EDDL 或增强型 EDDL 主机
• 基于现场设备集成 (FDI) 的系统
建议使用罗斯蒙特 Radar Master Plus 工具进行组态。

8.2 Rosemount Radar Master Plus

需要 Instrument Inspector 应用程序或任何符合 FDI 标准的主机，以运行罗 斯蒙特 Radar Master Plus。可以从 Emerson.com/InstrumentInspector 获得 Instrument Inspector。安装一般包含 Rosemount 5408 FDI 软件包。

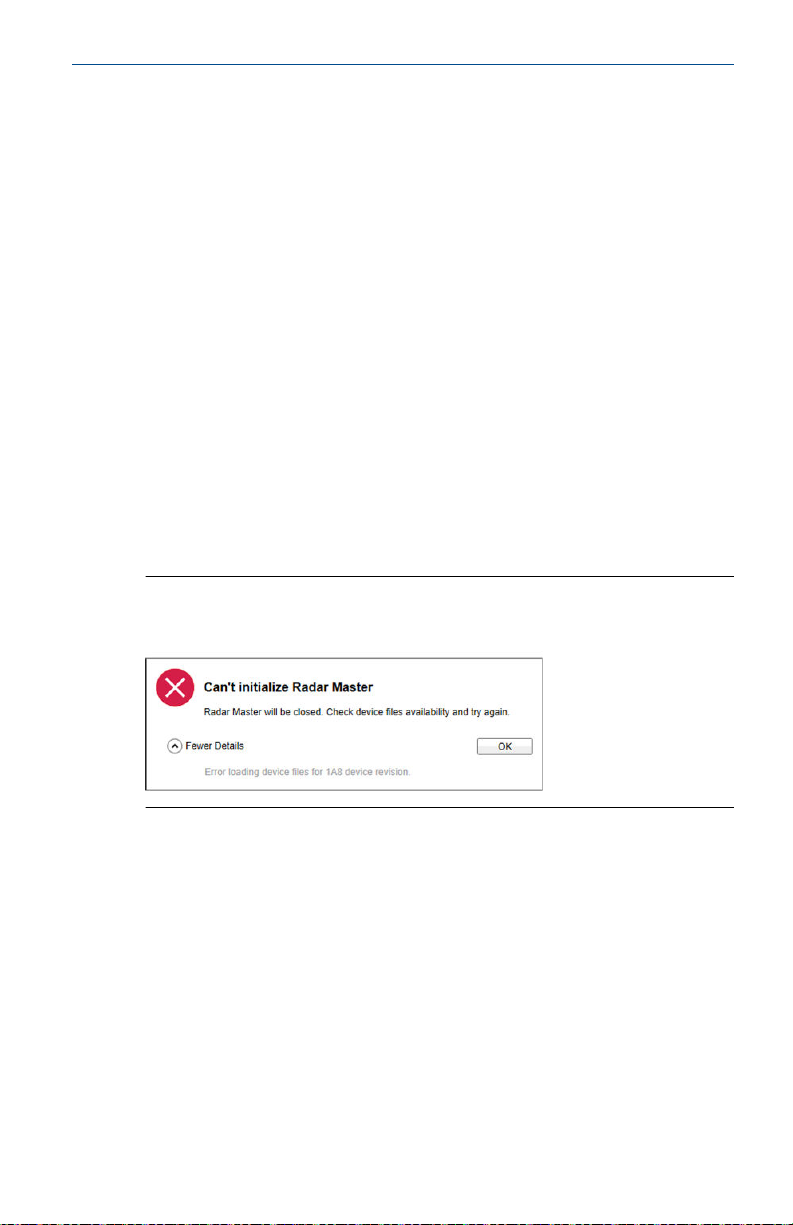

注
如果出现 无法启动 需要更新 Rosemount Radar Master Plus FDI 软件包。
Radar Master 错误消息，则您设备上的软件版本
8.3
快速安装指南

获取 FDI 设备包最新版本

FDI 包或 DD 通常与组态工具配套安装。
可从 Emerson.com/RosemountRadarMasterPlus 下载最新版 FDI 包。
可从 Emerson.com/DeviceInstallKits 或
FieldCommGroup.org/Registered-Products 下载最新版 DD 包。
33
8.4
8.5

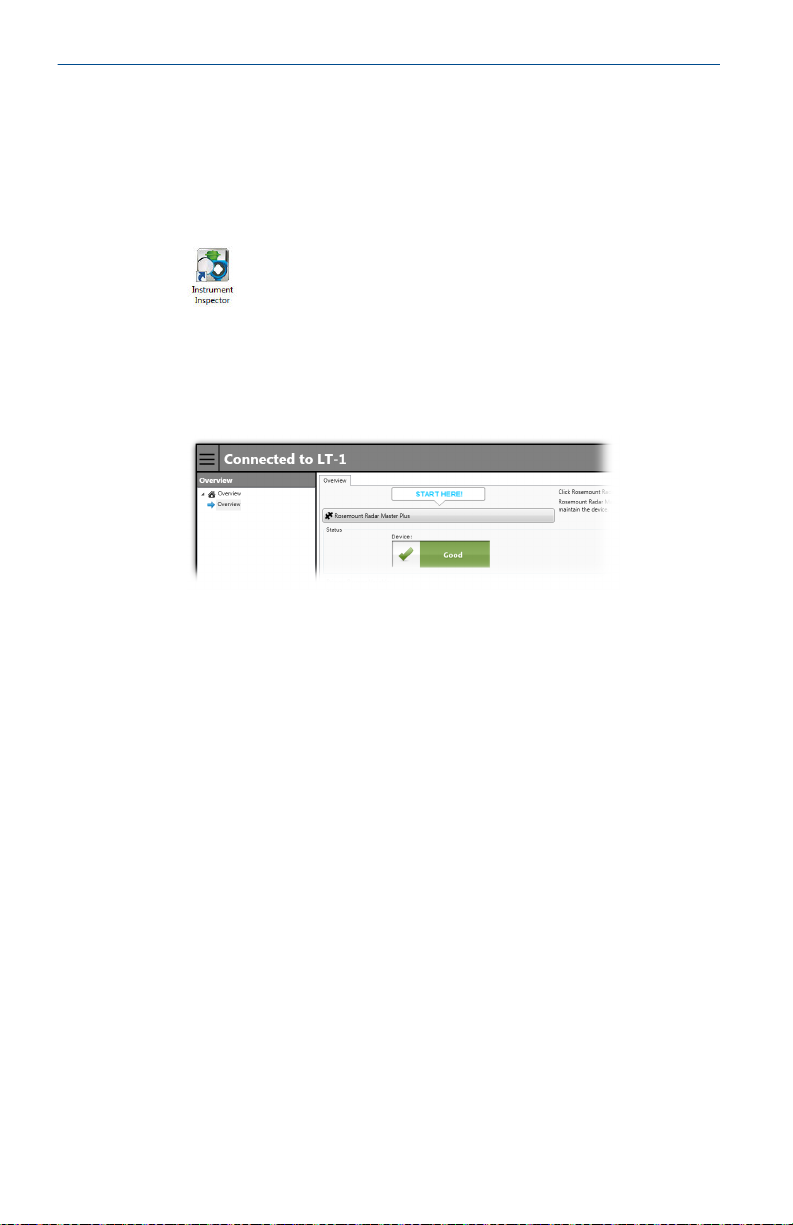

使用罗斯蒙特 Radar Master Plus 进行组态

“设置向导”中提供的选项包括基本操作所需的全部选项。
过程
1. 启动 Instrument Inspector 应用。
2. 在 Instrument Inspector Application
窗口中，双击设备图标。
3. 在 Overview （罗斯蒙特 Radar Master Plus）。
4. 在 Configure 按照屏幕上的说明操作。
（概览）
（组态）
屏幕中，选择 Rosemount Radar Master Plus
下，选择 Guided Setup （设置向导），然后
（
Instrument Inspector

使用 AMS 设备管理器进行组态

应用程序）
“设置向导”中提供的选项包括基本操作所需的全部选项。
过程
1. 启动 AMS 设备管理器并连接到此设备。
2. 选择 Configure （组态） → Guided Setup （设置向导）。
3. 选择 Basic Setup （基本设置），然后按照屏幕上的说明操作。
8.6
34 Rosemount 5408

使用手持通讯器进行组态

“设置向导”中提供的选项包括基本操作所需的全部选项。
过程
1. 打开手持通讯器并连接到设备。
2. 选择 Configure （组态） → Guided Setup （设置向导）。
3. 选择 Basic Setup （基本设置），然后按照屏幕上的说明操作。
和
5408:SIS
液位变送器
2019 年 6 月
快速安装指南
8.7

了解更多

请访问 Emerson.com/Rosemount，以下载《带有 HART® 的罗斯蒙特 5408 和 5408:SIS 参考手册》和《带有 FOUNDATION™ 现场总线的罗斯蒙特 5408 参
考手册》。
快速安装指南
35
$
1 2
3
4
5
6
7
8
0
9
9

组装分段式锥形天线

本部分内容适用于分段式锥形天线（选项代码：S2）。仅使用一个线段； 天线总长度不能超过 47.2 in. (1200 mm)。
图 9-1: 安装建议
最短
A.
0.4 in. (10 mm)
过程
1. 将线段插入到锥形天线中，直到触底。
2. 标记线段的截断位置。
3. 取出线段，并在标记处截断线段。
4. 清除所有毛刺。
5. 将线段插入到锥形天线中，直到触底。
36 Rosemount 5408
和
5408:SIS
液位变送器
1
2
3 4
/
1 2
3
4
5
6
7
8
0
9
2019 年 6 月
快速安装指南
6. 将线段固定到天线上。
注
请小心尖锐边缘。请穿戴防护手套！
7. 测量天线延长件长度 (L)。
天线延长件 (L)：
快速安装指南
8. 将变送器组态更新为新的天线延长件长度 (L)。
• 罗斯蒙特 Radar Master Plus： — 在 Configure
（组态）
下，选择 Level Setup （液位设置） →
Antenna （天线）。
• AMS 设备管理器和手持通讯器： — 选择 Configure （组态） → Manual Setup （手动设置） →
Level Setup （液位设置） → Antenna （天线）。
37
38 Rosemount 5408
和
5408:SIS
液位变送器
2019 年 6 月
快速安装指南
快速安装指南
39
