Краткое руководство по установке
00825-0607-4026, ред. AA

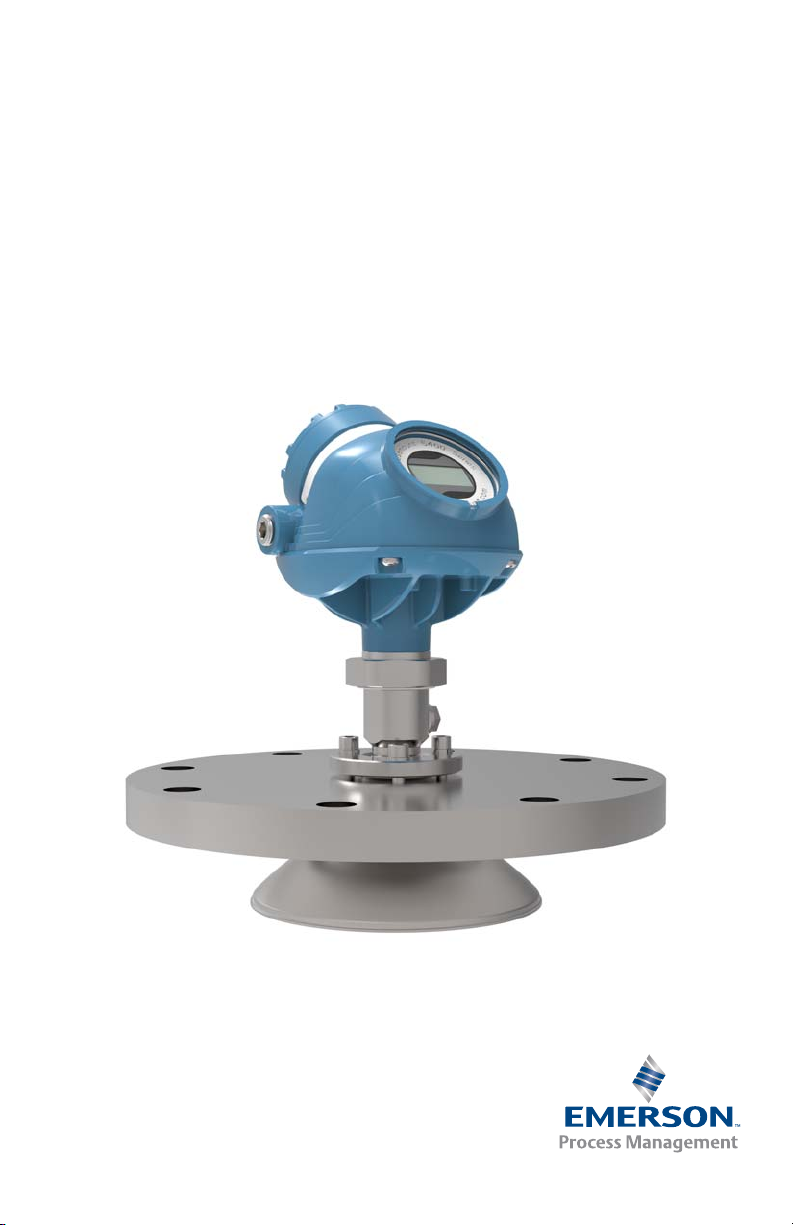

Уровнемер Rosemount™ 5400
Инструкции по монтажу параболической
антенны
март 2016 г.
Краткое руководство по установке
ВНИМАНИЕ!
март 2016 г.
1.0 О настоящем руководстве
В данном кратком руководстве приведены инструкции по механическому
монтажу уровнемера Rosemount 5402 с параболической антенной.
Подробную информацию об электрическом монтаже и конфигурации см. в
кратком руководстве Rosemount 5400 (номер документа 00825-0107-4026).
Несоблюдение приведенных указаний по монтажу и обслуживанию может привести к
серьезным травмам или смертельному исходу.
Монтаж прибора должен выполняться квалифицированными специалистами в соответствии с
применимыми в конкретных случаях стандартами и методиками.
Запрещается использование оборудования каким-либо образом, отличным от описанного в данном
Кратком руководстве и в Руководстве по эксплуатации. Несоблюдение вышеуказанного требования
может неблагоприятно сказаться на защищенности оборудования.
Любые замены компонентов на неразрешенные к применению детали или ремонт, за исключением
полной замены электронного блока или антенного узла, могут ставить под угрозу безопасность
персонала и не допускаются.
Взрывы могут привести к серьезным травмам или смертельному исходу.
Проверьте, соответствуют ли условия эксплуатации измерительного преобразователя
соответствующим характеристикам опасных зон.
Во избежание воспламенения горючих или огнеопасных атмосфер отключайте питание перед
обслуживанием оборудования.
Перед подключением полевого коммуникатора во взрывоопасной среде убедитесь в том, что все
приборы в контуре установлены в соответствии с техникой монтажа искробезопасной и
невоспламеняющейся проводки.
Во избежание протечек технологических жидкостей необходимо использовать уплотнительные
кольца, предназначенные для уплотнения соответствующего переходника фланца.
Запрещено снимать уровнемер во время работы.
Поражение электрическим током может привести к смерти или серьезным травмам.
Избегайте прикосновений к выводам и клеммам. Высокое напряжение на выводах может стать
причиной поражения электрическим током.
При монтаже электрических соединений уровнемера Rosemount 5400 убедитесь в том, что прибор
отключен и все линии внешних источников питания отсоединены или обесточены.
Заземлите устройство, установленное в неметаллических резервуарах (например, резервуарах из
стекловолокна), чтобы исключить накапливание электростатического заряда.
Содержание
Параболическая антенна: обзор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 3
Фланцевое исполнение: монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 4
Сварное исполнение: монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 6
Резьбовое исполнение: монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 13
Скорректируйте наклон антенны . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 19
2
март 2016 г.
стр. 4–5
стр. 6–12
стр. 13–18
Краткое руководство по установке

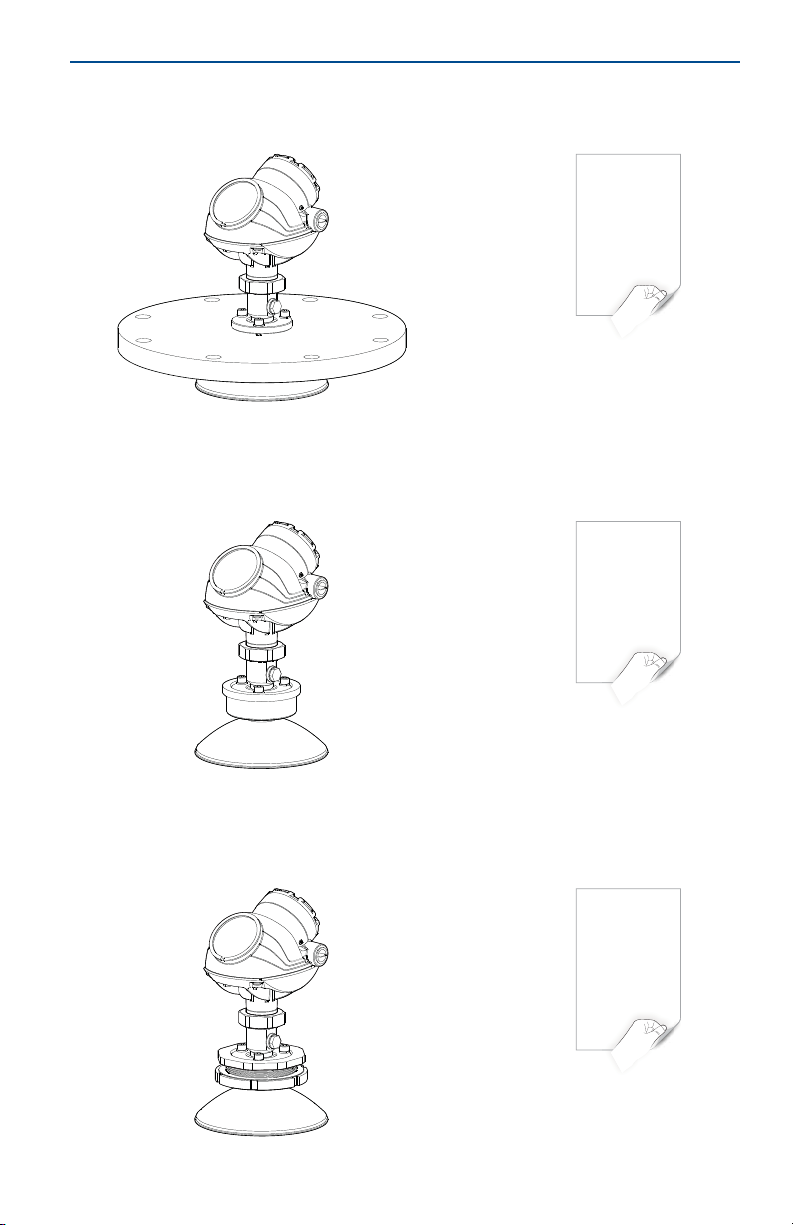

2.0 Параболическая антенна: обзор
Фланцевое исполнение
Сварное исполнение
Резьбовое исполнение
3
Краткое руководство по установке
Прокладка
3.0 Фланцевое исполнение: монтаж
Этап 1: Установите узел антенны на резервуар
март 2016 г.
Этап 2: Скорректируйте наклон антенны
Более подробную информацию см. в разделе «Скорректируйте наклон
антенны» на стр. 19.
4
март 2016 г.
G3/8"
Продувка
воздухом?
Нет Есть
8–10 мм
(0,3–0,4 дюйма)
(без учета
прокладки)
Крутящий момент
20 Н·м (180 дюйм/фунтов)
Используйте резьбовой
уплотнитель или прокладку
согласно действующим на
объекте нормам и правилам.
Краткое руководство по установке
Этап 3: Затяните заглушку или установите систему
продувки воздухом
Перейдите к установке электрооборудования. Для получения дальнейших
инструкций см. краткое руководство Rosemount 5400
(номер документа 00825-0107-4026).
5
Краткое руководство по установке
2x 1x 1x
1x
1x
1x 1x
1x
1x
3x 3x
A
B
C
D
E
F
G
I
H
1x
K
1x
J
L
M
4.0 Сварное исполнение: монтаж
Рисунок 1: Компоненты
март 2016 г.
A.
Защитная пластина для сварного шва
B.
Защитная планка для сварного шва
C.
Фланцевый шарикоподшипник
D.
Уплотнительное кольцо
E.
Хомут фланца
6
F.
Шайба
G.
Винт M8
H.
Антенна
I.
Шаровой шарнир
J.
Резьбовая муфта
K.
Переходник M20
L.
Резинометаллическое
кольцо G3/8"
Заглушка
M.
март 2016 г.
Ф 100 ± 0,5 мм
(Ф 3,94 ± 0,02 дюйма)
A
C
B
A
Макс. 30 мм (1,18 дюйма)
Краткое руководство по установке

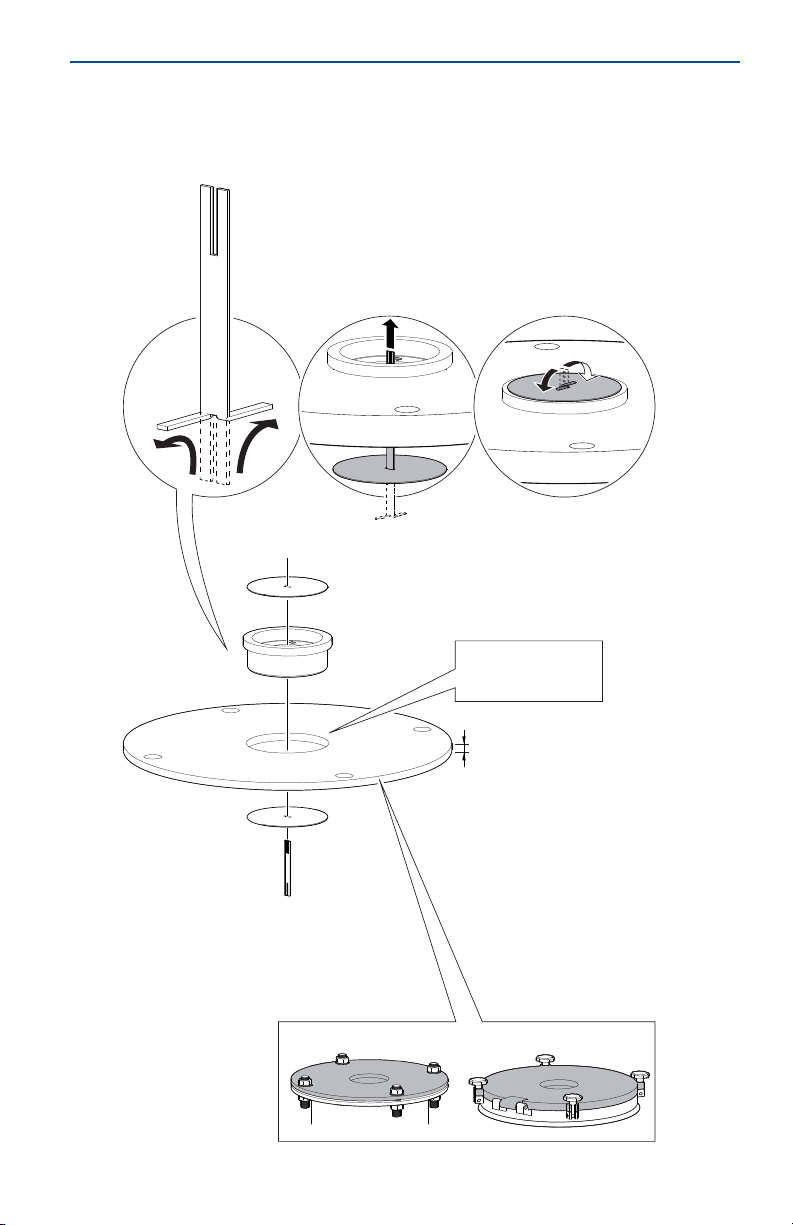

Этап 1: Установите защитные пластины на фланец/
крышку горловины
Эти пластины защищают внутренние поверхности фланцевого
шарикоподшипника от искр при сварке.
7
Краткое руководство по установке
D

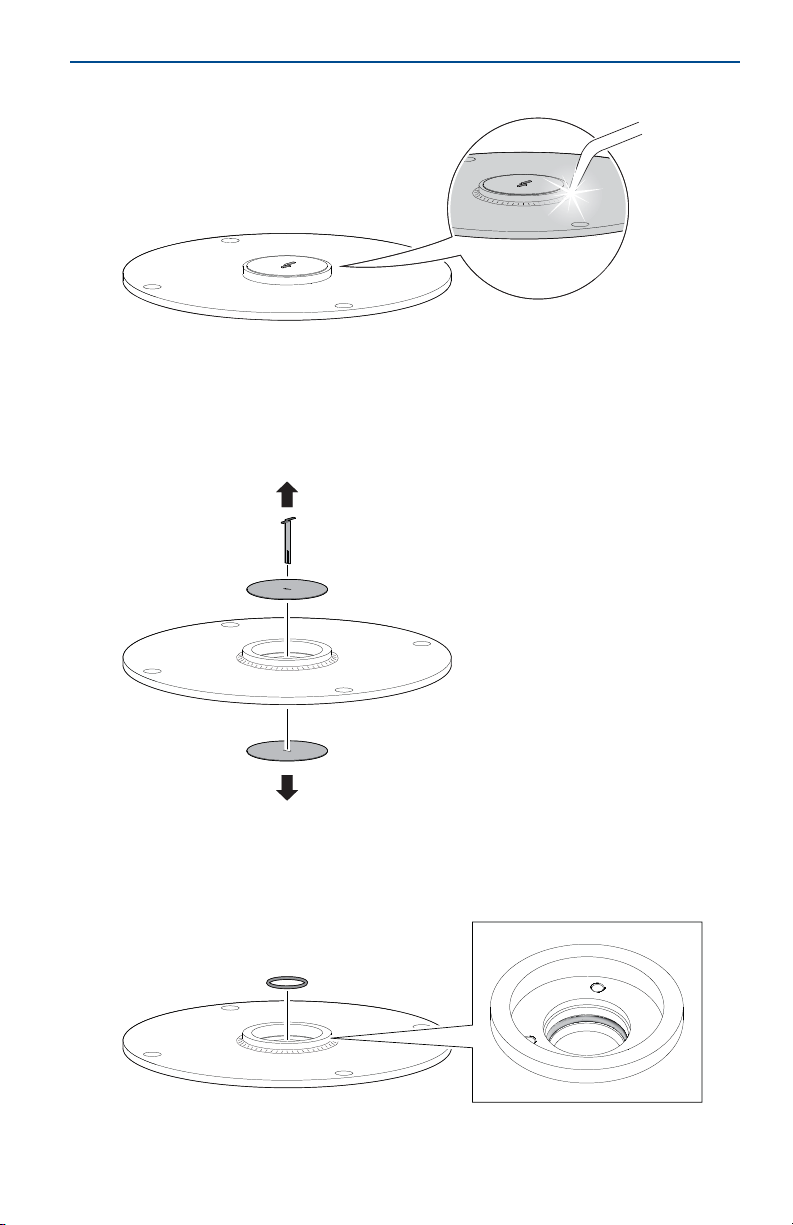

Этап 2: Приварите фланцевый шарикоподшипник
Этап 3: Снимите защитные пластины
Осмотрите внутренние поверхности фланцевого шарикоподшипника на
предмет повреждений и загрязнения.
март 2016 г.
Этап 4: Установите уплотнительное кольцо
8
