Page 1
00825-0511-4026, Rev AA
Rosemount® 5400 Series
Kegelantenne met geschroefde aansluiting
Snelstartgids
September 2015
Page 2
Snelstartgids
WAARSCHUWING
Standaardgereedschap, bijv.
schroev endraaier, moersl eutel,
tang
Pakking
(voor flensverbinding)
Stift sleutel
(meegeleverd)
Door klant geleverde flens
(voor flensverbinding )
2″ - 11,5 NPT
3″ - 8 NPT
4″ - 8 NPT
Antivastlooppasta of PTFE-tape
Negeren van deze richtlijnen voor veilige installatie en veilig onderhoud kan resulteren in ernstig of
dodelijk letsel.
Zorg dat de transmitter volgens de geldende regelgeving wordt geïnstalleerd door daartoe bevoegd
personeel.
Gebruik de apparatuur uitsluitend zoals aangegeven in de relevante snelstartgids (publicatienummer
00825-0100-4026) en naslaghandleiding (publicatienummer 00809-0100-4026). Anders zal de
apparatuur mogelijk minder bescherming bieden.
Explosies kunnen ernstig of dodelijk letsel veroorzaken.
Controleer of de bedrijfsomgeving van de transmitter voldoet aan de van toepassing zijnde specificaties
voor explosiegevaarlijke locaties.
Verbreek de elektrische verbinding voordat u onderhoudswerkzaamheden verricht, om ontsteking van
een ontvlambare of brandbare atmosfeer te voorkomen.
Controleer voordat u een veldcommunicator in een explosiegevaarlijke atmosfeer aansluit of alle
instrumenten in de kring zijn geïnstalleerd met toepassing van methoden voor intrinsiek veilige of
niet-vonkende veldbedrading.
Elektrische schokken kunnen ernstig of dodelijk letsel veroorzaken.
Vermijd aanraking van de draden en aansluitklemmen. De draden kunnen onder hoge spanning staan,
die elektrische schokken kan veroorzaken.
Controleer of de hoofdvoeding naar de Rosemount 5400 Series transmitter is uitgeschakeld en of
leidingen naar een eventuele andere externe voeding zijn losgehaald en niet onder spanning staan
wanneer u de transmitter aansluit.
Proceslekken kunnen ernstig of dodelijk letsel veroorzaken.
Zorg dat de transmitter met zorg wordt behandeld. Als de procesafdichting beschadigd is, kan er gas
ontsnappen uit de tank als de transmitterkop van de antenne wordt verwijderd.
Om proceslekken te voorkomen, mogen er alleen O -ringen worden gebruikt die speciaal zijn ont worpen
voor afdichting in combinatie met de bijbehorende flensadapter.
September 2015
NB
Let op voor scherpe randen. Draag beschermende handschoenen!
Benodigdheden
Inhoud
Benodigdheden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Installatieprocedure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Montage op tankverbinding met schroefdraad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Montage op door klant geleverde flens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2
Page 3
September 2015
pagina 4-5
pagina 6-9
d
D
pagina 10-15
d
D
Installatieprocedure
Tankverbinding met schroefdraad
Tankverbinding met door klant geleverde flens
Antennediameter (D) ≤ diameter flensgat (d)
Snelstartgids
Antennediameter (D) > diameter flensgat (d)
De antenne wordt ongemonteerd verzonden voor installatie op locatie.
3
Page 4
Snelstartgids
Gebruik antivastlooppasta of
PTFE-tape volgens de ter plaatse
geldende procedures.
September 2015
Montage op tankverbinding met schroefdraad
1. Dicht de draadverbindingen af en bescherm ze.
2. Laat het instrument in de tank zakken.
4
Page 5
September 2015
Aanhaalmoment
40 Nm (30 lbft)
3. Schroef de adapter in de procesaansluiting.
4. Draai de transmitterkop zodat de kabelopeningen/display in de gewenste
richting staan.
Snelstartgids
5. Ga verder met de elektrische installatie.
Raadpleeg voor verdere instructies de snelstartgids voor de
Rosemount 5400 Series (documentnummer 00825-0100-4026)
5
Page 6
Snelstartgids
d
D
Pakking
Montage op door klant geleverde flens
Antennediameter (D) ≤ diameter flensgat (d)
1. Plaats een pakking op de tankflens.
September 2015
2. Plaats de door de klant geleverde flens over de pakking.
6
Page 7
September 2015
Gebruik antivastlooppasta of
PTFE-tape volgens de ter plaatse
geldende procedures.
3. Zet de bouten en moeren vast met een aanhaalmoment dat voldoende is voor
de flens en de gekozen pakking.
4. Dicht de draadverbindingen af en bescherm ze.
Snelstartgids
7
Page 8
Snelstartgids
5. Laat het instrument in de tank zakken.
6. Schroef de adapter in de procesaansluiting.
September 2015
8
Page 9
September 2015
Aanhaalmoment
40 Nm (30 lbft)
7. Draai de transmitterkop zodat de kabelopeningen/display in de gewenste
richting staan.
Snelstartgids
8. Ga verder met de elektrische installatie.
Raadpleeg voor verdere instructies de snelstartgids voor de
Rosemount 5400 Series (publicatienummer 00825-0100-4026).
9
Page 10
Snelstartgids
d
D
Versie voor hoge frequentie Versie voor lage frequentie
NB
Hanteer de adapter voorzichtig om schade aan de PTFE-dichting te voorkomen
Antennediameter (D) > diameter flensgat (d)
1. Plaats het instrument op een werkbank.
2. Verwijder de transmitterkop voorzichtig.
September 2015
10
Page 11
September 2015
NB
Zorg na het vooraf monteren van de schroeven dat de installatieprocedure
onmiddellijk wordt voltooid. De schroeven worden geleverd met vooraf aangebracht
schroefborgmiddel dat is bedoeld voor permanente borging.
Gebruik antivastlooppasta of
PTFE-tape volgens de ter plaatse
geldende procedures.

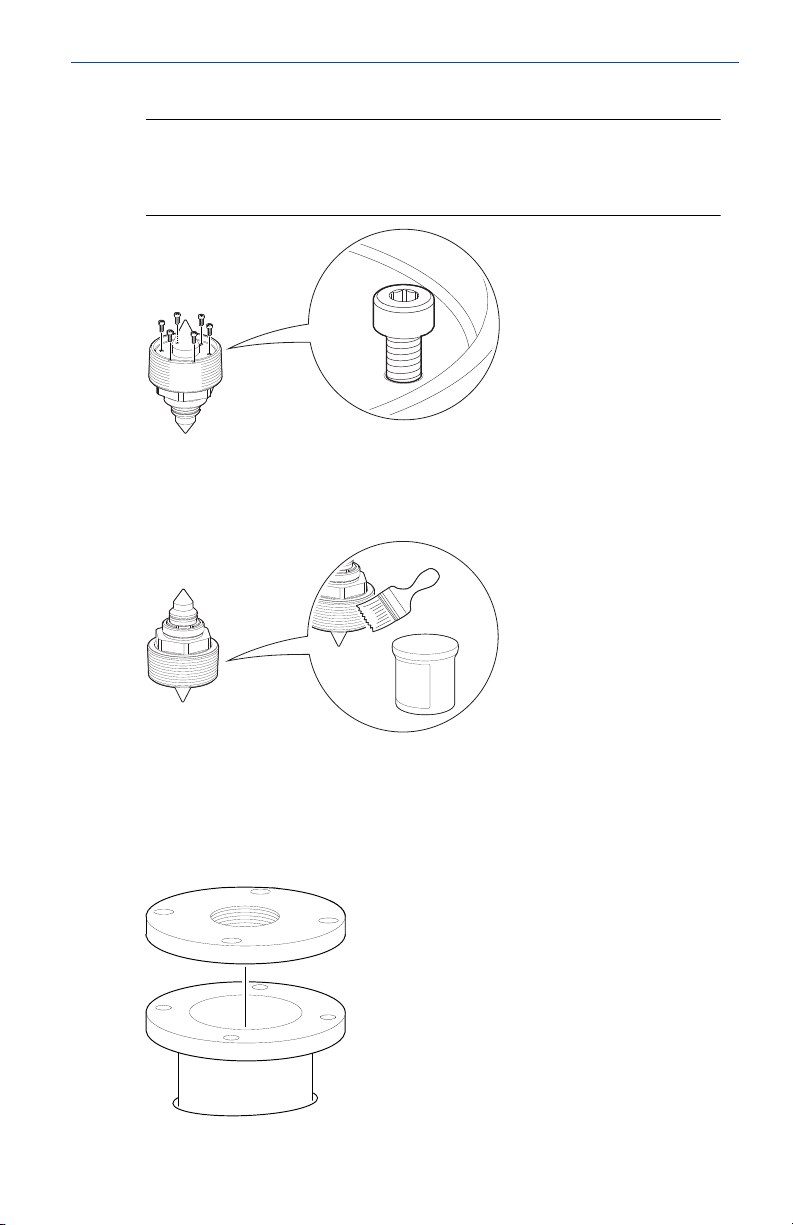

3. Breng de zes M4 schroeven in en draai ze twee tot drie slagen aan.
4. Dicht de draadverbindingen af en bescherm ze.
Snelstartgids
5. Plaats de door de klant geleverde flens op de tankflens.
11
Page 12
Snelstartgids
6. Draai de adapter handmatig aan.
7. Keer de flens om.
September 2015
12
Page 13
September 2015
Pakking
8. Pas de antenne op de adapter en haal de zes M4-schroeven aan.
9. Til de antenne en de flens voorzichtig op.
Snelstartgids
10. Plaats een pakking op de tankflens.
13
Page 14
Snelstartgids
September 2015
11. Laat de antenne met de flens in de tank zakken.
12. Zet de bouten en moeren vast met een aanhaalmoment dat voldoende is voor
de flens en de gekozen pakking.
14
Page 15
September 2015
13. Schroef de adapter goed vast.
14. Monteer de transmitterkop en draai de moer aan (aanhaalmoment 40 Nm,
30 lbft).
Snelstartgids
15. Ga verder met de elektrische installatie.
Raadpleeg voor verdere instructies de snelstartgids voor de
Rosemount 5400 Series (publicatienummer 00825-0100-4026).
