Průvodce rychlého uvedení do provozu

00825-0217-4088, rev.DA

Převodník Rosemount 4088B MultiVariable™

s protokoly BSAP/MVS

Duben 2019

Průvodce rychlého uvedení do provozu

VAROVÁNÍ

Duben 2019

UPOZORNĚNÍ

Tento průvodce instalací obsahuje základní pokyny pro převodník Rosemount 4088 MultiVariable (viz referenční příručka dokument číslo 00809-0100-4088). Nezahrnuje však pokyny týkající se diagnostiky, údržby, oprav, nebo odstraňování závad. Další pokyny naleznete v referenční příručce převodníku 4088 MultiVariable. Všechny dokumenty jsou k dispozici v elektronické podobě na internetových stránkách www.emersonprocess.com/remote.

Postupy a pokyny uvedené v tomto části mohou vyžadovat speciální preventivní opatření pro zajištění bezpečnosti pracovníků provádějících dané činnosti. Informace, které upozorňují na potenciální ohrožení bezpečnosti, jsou označeny varovným symbolem ( ). Před prováděním činnosti označené tímto symbolem si prostudujte následující bezpečnostní pokyny.

Výbuch může způsobit smrt, nebo vážné zranění.

Instalace tohoto převodníku v prostředí s nebezpečím výbuchu se musí provádět v souladu s místními, národními a mezinárodními normami, zákony a provozními předpisy. Pro zjištění omezení spojených s požadavky na bezpečnou instalaci si prostudujte kapitolu Certifikace výrobku obsaženou v referenční příručce převodníku 4088 MultiVariable (00809-0100-4088).

■ Před připojením jakýchkoli zařízení v prostředí s nebezpečím výbuchu se ujistěte, že všechna zařízení

zapojená ve smyčce jsou nainstalována v souladu s postupy zajišťujícími jiskrovou bezpečnost, nebo nehořlavé vedení buzení.

■ V případě instalace odolné proti výbuchu/vzplanutí neodnímejte kryty převodníku, pokud je zařízení pod

napětím.

Provozní netěsnosti mohou způsobit zranění, nebo smrt.

■ Před připojením tlaku nainstalujte a dotáhněte procesní konektory.

Zasažení elektrickým proudem může způsobit smrt, nebo vážné zranění.

■ Vyvarujte se kontaktu s volnými konci vodičů a se svorkami. Vysoké napětí, které může být přítomno na

vodičích, může způsobit zasažení elektrickým proudem.

Vstupy pro vodiče/kabely

■ Pokud není označeno jinak, mají vstupy pro vodiče/kabely do skříně převodníku závit 1/2-14 NPT.

Vstupy označené “M20” mají závit M20 x 1,5. Zařízení s více vstupy pro vodiče budou mít pro

upy stejný typ závitu. Při uzavírání těchto vstupů používejte pouze záslepky, adaptéry, hrdla, ne

vst

ektroinstalační vedení s kompatibilním typem závitu.

■ Při instalaci v prostředí s nebezpečím výbuchu používejte do vstupů pro kabely/vodiče pouze vhodné

záslepky, adaptéry, nebo kabelová hrdla, které jsou uvedeny v seznamu, nebo mají certifikaci pro prostředí s nebezpečím výbuchu.

všechny

Obsah

Kroky potřebné pro rychlou instalaci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . strana 3

Montáž převodníku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . strana 4

Natočení skříně . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . strana 9

Nastavení přepínačů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . strana 9

Zapojení a připojení napájení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . strana 10

Ověření konfigurace zařízení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . strana 16

Seřízení převodníku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . strana 17

Certifikace výrobku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . strana 18

Duben 2019

Průvodce rychlého uvedení do provozu

Kroky potřebné pro rychlou instalaci

Zahájení >

Montáž převodníku

Natočení skříně

Nastavení přepínačů

Zapojení a připojení napájení

Ověření konfigurace zařízení

Seřízení převodníku

> Konec

Průvodce rychlého uvedení do provozu

PRŮTOK

Krok 1: Montáž převodníku

Aplikace s průtokem kapalin

1. Umístěte vývody na boční stranu vedení.

2. Namontujte převodník tak, aby byl v rovině těchto vývodů, nebo pod touto rovinou.

3. Namontujte převodník tak, aby vypouštěcí/odvzdušňovací ventily směřovaly nahoru.

Aplikace s průtokem plynů

1. Umístěte vývody na horní, nebo boční stranu vedení.

2. Namontujte převodník tak, aby byl v rovině těchto vývodů, nebo nad touto rovinou.

Duben 2019

Aplikace s průtokem páry

1. Umístěte vývody na boční stranu vedení.

2. Namontujte převodník tak, aby byl v rovině těchto vývodů, nebo pod touto rovinou.

3. Naplňte impulzní vedení vodou.

Duben 2019

Montáž na panel

Montáž na trubku

Montáž na panel Montáž na trubku

Montáž na trubku

Montáž na panel

Upevňovací třmeny

Průvodce rychlého uvedení do provozu

Příruba Coplanar

Klasická příruba

Vřazené provedení

Pokyny pro šroubové spoje

Pokud instalace převodníku vyžaduje montáž procesní příruby, rozvodného potrubí nebo adaptérů příruby, postupujte podle těchto montážních pokynů, abyste zajistili pevné utěsnění pro optimální výkon převodníku. Používejte pouze šrouby dodávané společně s převodníkem, nebo prodávané společností Emerson Process Management. Na obrázku 1 jsou znázorněny běžné sestavy převodníku s délkou šroubů potřebnou pro správnou montáž převodníku.

Průvodce rychlého uvedení do provozu

4 x 44 mm (1,75 palce)

4 x 73 mm (2,88 palce)

A B

4 x 44 mm (1,75 palce)

4 x 38 mm (1,50 palce)

4 x 57 mm (2,25 palce)

4 x 44 mm (1,75 palce)

Obrázek 1. Běžné sestavy převodníku

A. Převodník s přírubou coplanar

Převo

B. C. D.

dník s přírubou coplanar a volitelnými adaptéry příruby

řevo

dník s klasickou přírubou a volitelnými adaptéry příruby

Převo

dník s přírubou coplanar, volitelným klasickým rozvodným potrubím

Rosemount a adaptéry příruby

Duben 2019

Poznámka

Pro získání informací o jiných rozvodných potrubích se spojte s centrálním oddělením technických služeb pro zákazníky společnosti Rosemount, nebo s místním obchodním zastoupením společnosti Emerson Process Management.

Šrouby jsou obvykle z uhlíkové, nebo nerezové oceli. Ověřte správnost materiálu podle označení na hlavě šroubu a podle údajů na obrázku 2. Pokud materiál šroubu není uveden na obrázku 2, obraťte se na místní obchodní zastoupení společnosti Emerson Process Management pro získání více informací.

Při instalaci šroubů postupujte následujícím způsobem:

1. Šrouby z uhlíkové oceli nevyžadují mazání a na šroubech z nerezové oceli

je nanesena slabá vrstva maziva pro snadnější instalaci. Při instalaci obou typů šroubů se však nesmí použít žádná další maziva.

2. Šrouby utáhněte rukou.

3. Poté šrouby dotáhněte v křížovém sledu na počáteční hodnotu utahovacího

momentu. Počáteční hodnotu utahovacího momentu naleznete na obrázku 2.

4. Stejným křížovým sledem pak dotáhněte šrouby na konečnou hodnotu

utahovacího momentu. Konečnou hodnotu utahovacího momentu naleznete na obrázku 2.

Duben 2019

VAROVÁNÍ

316

STM

316

B8M

A B

C D

Průvodce rychlého uvedení do provozu

5. Před natlakováním zkontrolujte, zda přírubové šrouby vyčnívají z modulu

senzoru (viz obrázek 3).

Obrázek 2. Hodnoty utahovacího momentu pro šrouby příruby a adaptéry příruby

Materiál šroubů Označení na hlavě

Počáteční

utahovací moment

Konečný

Uhlíková ocel (CS)

Nerezová ocel (SST)

B7M

34 Nm

(300 libropalců)

17 Nm

(150 libropalců)

Obrázek 3. Správná montáž šroubů

A. Šroub B. Mod

ul senzoru

Těsnicí O kroužky s adaptéry příruby

V případě instalace nesprávných těsnicích O kroužků adaptérů příruby může dojít k provozním netěsnostem s následkem smrtelného, nebo vážného zranění. Použijte pouze takový těsnicí O kroužek, který je určen pro daný adaptér příruby.

73,5 Nm

(650 libropalců)

34 Nm

(300 libropalců)

A. Adaptér příruby B. Těs C. Těs D. Těs

nicí O kroužek nicí O kroužek na bázi PTFE má čtvercový profil nicí O kroužek z elastomeru má kruhový profil

Průvodce rychlého uvedení do provozu

Při každé demontáži příruby nebo adaptérů proveďte vizuální kontrolu těsnicích O kroužků. Pokud vykazují jakékoli známky poškození, jako jsou například vrypy nebo zářezy, kroužky vyměňte. V případě výměny těsnicích Okroužků znovu po instalaci utáhněte přírubové šrouby a ustavovací šrouby pro správné usazení těsnicích O kroužků.

Orientace vřazeného měřicího převodníku

Nízkotlaký port (atmosférický referenční tlak) vřazeného měřicího převodníku je umístěn pod štítkem na hrdle modulu senzoru (viz obrázek 4).

Zajistěte, aby odvzdušňovací průduch byl volný bez jakýchkoliv překážek, a to včetně překážek vzniklých zejména nátěrem, prachem a mazacími prostředky při montáži převodníku, aby byl umožněn odvod nečistot.

Obrázek 4. Vřazený měřicí převodník

Duben 2019

A. Nízkotlaký port (pod štítkem hrdla)

Duben 2019

Průvodce rychlého uvedení do provozu

Krok 2: Natočení skříně

Pro zlepšení přístupu k vedení v provozních podmínkách, nebo pro lepší čitelnost volitelného LCD displeje:

1. Uvolněte stavěcí šroub zajišťující skříň proti otáčení.

2. Natočte skříň v rozsahu 180° doleva, nebo doprava od původní pozice

(při dodávce).

3. Znovu utáhněte stavěcí šroub zajišťující skříň proti otáčení.

Obrázek 5. Stavěcí šroub skříně převodníku

A. LCD displej B. St

avěcí šroub natáčení skříně (3/32 palce)

Poznámka

Nenatáčejte skříň o více než 180° bez předchozí demontáže (více informací viz referenční příručka převodníku 4088 MultiVariable (00809-0100-4088)). Nadměrné natočení skříně může přerušit elektrické spojení mezi modulem senzoru a elektronikou.

Krok 3: Nastavení přepínačů

Výchozí konfigurace převodníku pro střídavé zakončení je v poloze off (vypnuto). Výchozí konfigurace převodníku pro bezpečnostní přepínač je v poloze off (vypnuto).

1. Pokud je převodník nainstalován, zabezpečte sběrnici a odpojte napájení.

2. Demontujte kryt skříně na protilehlé straně od svorek buzení. Kryt skříně

nedemontuje v prostředí s nebezpečím výbuchu.

3. Pomocí malého šroubováku přesuňte bezpečnostní přepínač a přepínač

střídavého zakončení do preferované polohy. Mějte na paměti, že bezpečnostní přepínač musí být v poloze off (vypnuto), aby bylo možné provést jakékoli změny konfigurace.

4. Znovu namontujte kryt skříně a dotáhněte jej tak, aby pro splnění

požadavků odolnosti proti výbuchu zcela dosedl s dotykem kovu na kov mezi skříní a krytem.

Průvodce rychlého uvedení do provozu

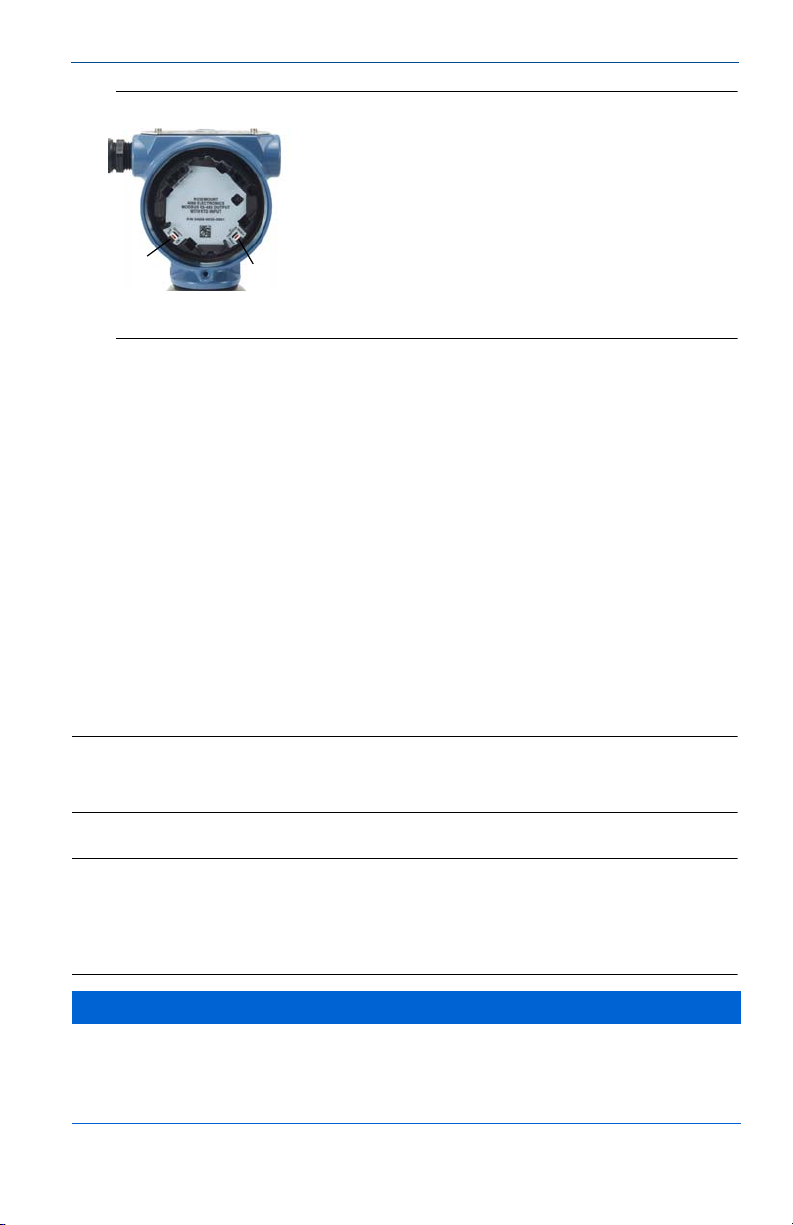

Obrázek 6. Konfigurace přepínačů převodníku

A. Zabezpečení B. Střída

vé zakončení

Krok 4: Zapojení a připojení napájení

Při zapojování převodníku postupujte podle následujících kroků:

1. Sejměte kryt na straně svorek buzení na skříni.

2. Proveďte nastavení na základě volitelného vstupu provozní teploty. a. Pokud se používá volitelný vstup provozní teploty, dodržte postup

uvedený v části “Instalace volitelného vstupu provozní teploty (odporový

snímač teploty PT 100)” na straně 15.

b. V případě, že se volitelný vstup provozní teploty nepoužije, uzavřete a

utěsněte nepoužitou přípojku elektroinstalačního vedení.

3. Připojte kladný vodič od napájecího zdroje ke svorce “PWR +” a záporný

vodič ke svorce označené “PWR –”.

4. Připojte převodník ke sběrnici RS-485 tak, jak je znázorněno na obrázku 7. a. Připojte vodič A ke svorce “A”.

b. Připojte vodič B ke svorce “B”.

Duben 2019

Poznámka

Převodník Rosemount 4088 MultiVariable používá sběrnici RS-485 Modbus® s 8 datovými bity, jedním zastavovacím bitem a nepoužívá žádnou paritu. Výchozí přenosová rychlost je 9600.

Poznámka

Pro vedení sběrnice RS-485 se vyžaduje kroucený dvoužilový vodič. Úseky vedení s délkou menší než 305 m (1 000 stop) musí mít průřez vodičů odpovídající hodnotě AWG 22, nebo větší. Úseky vedení s délkou od 305 do 1 219 m (1 000 až 4 000 stop) musí mít průřez vodičů odpovídající hodnotě AWG 20, nebo větší. Průřez vodičů nesmí překročit hodnotu AWG 16.

UPOZORNĚNÍ

Pokud je v otvoru pro elektroinstalační vedení použita přiložená záslepka, musí se nainstalovat zašroubováním minimálně pěti závitů, aby byly splněny požadavky odolnosti proti výbuchu. Další informace najdete v referenční příručce převodníku 4088 MultiVariable (číslo dokumentu 00809-0100-4088).

Duben 2019



Průvodce rychlého uvedení do provozu

5. Znovu namontujte kryt skříně a dotáhněte jej tak, aby pro splnění požadavků

odolnosti proti výbuchu zcela dosedl s dotykem kovu na kov mezi skříní akrytem.

Poznámka

Použití svorkovnicového bloku s přepěťovou ochranou poskytuje ochranu pouze tehdy, pokud je skříň převodníku 4088 MultiVariable řádně uzemněna.

Obrázek 7 a obrázek 8 znázorňují přípojky vedení, které jsou nezbytné pro

napájení převodníku Rosemount 4088 MultiVariable a umožňují komunikaci s provozními nástroji OpenEnterprise.

Zapojení převodníku a připojení konfiguračního nástroje

Obrázek 7. Zapojení převodníku Rosemount 4088 MultiVariable pro sběrnici RS-485

A. RS-485 (A)

S-485 (B)

B. R C. Sběrnice RSD. Z

akončení sběrnice: Střídavé zakončení na převodníku 4088 (viz “Nastave

přep

ínačů” na straně 9), nebo 120 odpor

ájecí zdroj poskytovaný zákazníkem

E. Nap

485, požadován kroucený dvoužilový vodič

ní

Pokud se provádí konfigurace přes port HART, není třeba vyjímat převodník Rosemount 4088 ze sítě RS-485. Před provedením jakýchkoli změn konfigurace se musí zařízení vyřadit z provozu, nebo přepnout do ručního režimu.

Poznámka

K určitým parametrům BSAP (jako je například MANUAL.LOCK.CFG, nebo EXECUTE.CALIB) je možný přístup pouze přes BSAP a tyto parametry se musí nakonfigurovat pomocí komponenty TechView provozních nástrojů OpenEnterprise.

Průvodce rychlého uvedení do provozu

Duben 2019

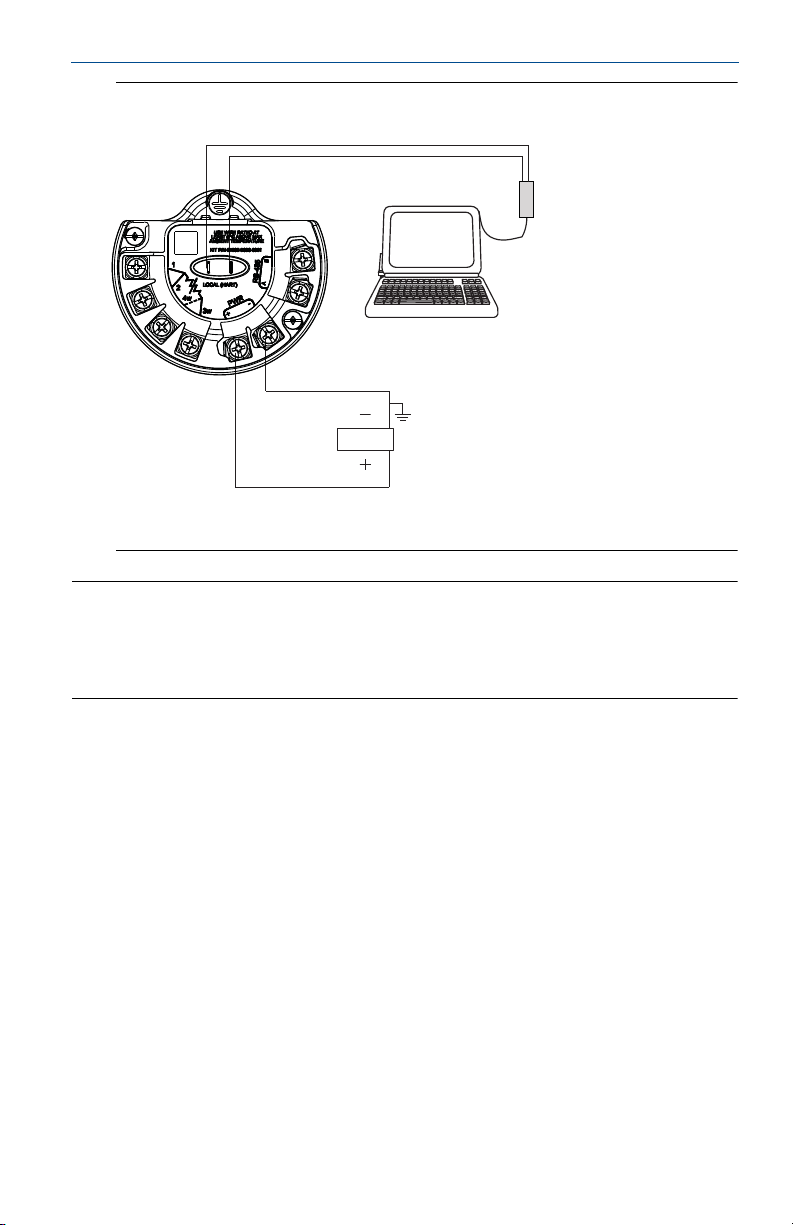

Obrázek 8. Konfigurace převodníku Rosemount 4088 MultiVariable prostřednictvím (lokálního) portu HART

A. Komponenta TechView (protokol BSAP)

provozních nástrojů OpenEnterprise

, nebo BSAP

B. Rozhraní MACTek® Viator® USB HART C. Napájecí zdroj poskytovaný zákazníkem

Poznámka

V komponentě TechView provozních nástrojů OpenEnterprise specifikujte přenosovou rychlost 1 200 baud a specifikujte lokální adresu převodníku. Pro získání více informací týkajících se úkolů konfigurace/kalibrace převodníku 4088B v softwaru TechView si prostudujte příručku softwaru TechView (část D301430X012).

Nakonfigurujte převodník Rosemount 4088B buď prostřednictvím spojení s regulátorem ROC, nebo s průtokoměrem FloBoss™ pomocí komponenty ROCLINK

™

800 provozních nástrojů OpenEnterprise, nebo prostřednictvím spojení s regulátorem ControlWave™, nebo s průtokoměrem pomocí komponenty TechView provozních nástrojů OpenEnterprise.

Duben 2019



Průvodce rychlého uvedení do provozu

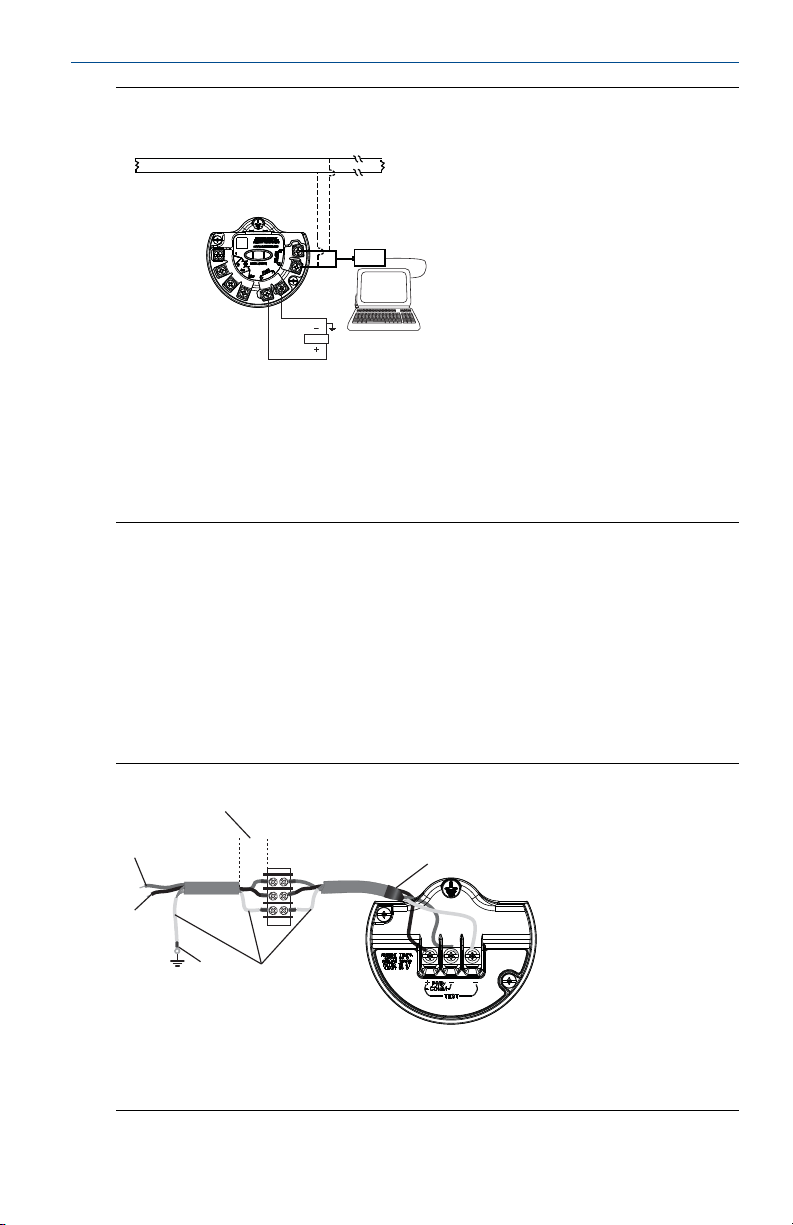

Obrázek 9. Konfigurace převodníku Rosemount 4088 MultiVariable prostřednictvím portu sítě RS-485

A. RS-485 (A) B. RS-485 (B) C. Sběrnice RS-485, požadován krouc

dvo

užilový vodič

D. Zakončení sběrnice: Stříd

zakončení n

“Nastav

ebo 120 odpor

a převodníku 408

ení přepínačů” na straně 9

avé

8 (viz

ený

E. Napájecí zdroj poskytovaný

zákazníke

F. Provozní nástroje OpenEnterp

(

ROCLINK pro MVS, nebo TechVi

pro

G. Průtokoměr ROC, FloBoss, nebo

ControlWave, nebo RTU

protokol BSAP)

Uzemnění

Uzemnění signálních vodičů

Signální vodiče neumísťujte do elektroinstalačních vedení, nebo otevřených kabelových lávek společně s napájecími vodiči, nebo v blízkosti silnoproudého elektrického zařízení. Signální vodiče uzemněte v kterémkoliv místě signální smyčky (viz obrázek 10). Doporučený zemnicí bod je záporná svorka napájecího zdroje.

Obrázek 10. Uzemnění signálních vodičů

rise

A. Kladný vodič B. Minimalizace vzdálenosti C. Odříznutí a izolace stínění

D. Izolace stínění E. Připojení stínění zpět k uzemně

apájecího zdroje

F. Záporný vodič

ní

Průvodce rychlého uvedení do provozu

Pouzdro převodníku

Pouzdro převodníku vždy uzemněte v souladu s národními a místními elektrickými předpisy. Nejúčinnější způsob uzemnění pouzdra převodníku je přímé připojení k zemnicímu obvodu s minimální impedancí (< 1 Ω). Způsoby uzemnění pouzdra převodníku:

Přípojka interního uzemnění

Šroub přípojky interního uzemnění je umístěn uvnitř svorkovnice skříňky elektroniky. Šroub je označen symbolem uzemnění ( ).

Obrázek 11. Přípojka interního uzemnění

A. Zemnicí svorka

Duben 2019

Přípojka externího uzemnění

Přípojka externího uzemnění je vně skříně modulu senzoru. Přípojka je označena symbolem uzemnění ( ). Sestava externího uzemnění je součástí dodávky v případě objednání kódů možnosti uvedených v tabulce 1 na

straně 1-15, nebo se dodává jako náhradní díl (03151-9060-0001).

Obrázek 12. Přípojka externího uzemnění

A. Svorka externího uzemnění B.Sestava externího uzemnění 03151-9060-0001

Duben 2019

Průvodce rychlého uvedení do provozu

Tabulka 1. Kódy možnosti se schválením pro šrouby externího uzemnění

Kód možnosti Popis

Certifikace ATEX pro odolnost proti vzplanutí

Certifikace ATEX pro jiskrovou bezpečnost

Certifikace ATEX pro ochranu typu „n“

Certifikace ATEX pro odolnost proti vzplanutí prachu

Certifikace ATEX pro odolnost proti vzplanutí, jiskrovou bezpečnost, ochrana typu „n“, odolnost proti vzplanutí prachu (kombinace E1, I1, N1 a ND)

Certifikace IECEx pro odolnost proti vzplanutí, odolnost proti vzplanutí prachu

Certifikace IECEx pro ochranu typu „n“

Certifikace IECEx pro odolnost proti vzplanutí, pro odolnost proti vzplanutí prachu, pro jiskrovou bezpečnost a pro ochranu typu „n“ (kombinace E7, I7 a N7)

Certifikace ATEX a CSA pro odolnost proti výbuchu, pro jiskrovou bezpečnost, pro divizi 2 (kombinace E1, E6, I1 a I6)

Certifikát FM a ATEX pro odolnost proti výbuchu, jiskrovou bezpečnost, divize 2 (kombinace E5, E1, I5 a I1)

Svorkovnicový blok s přepěťovou ochranou

Sestava šroubu externího uzemnění

Instalace volitelného vstupu provozní teploty (odporový snímač teploty PT 100)

Poznámka

Pro splnění certifikace ATEX/IECEx pro odolnost proti vzplanutí lze použít jen kabely ATEX/IECEx odolné proti vzplanutí (kód vstupu teploty C30, C32, C33, nebo C34).

1. Nainstalujte odporový snímač teploty Pt 100 na příslušné místo.

Poznámka

Pro připojení provozní teploty použijte stíněný třívodičový, nebo čtyřvodičový kabel.

2. Připojte kabel odporového snímače teploty k převodníku 4088

MultiVariable zasunutím vodičů kabelu přes nevyužité elektroinstalační vedení skříně a připojte vodiče ke šroubům na svorkovnicovém bloku převodníku. Pro utěsnění otvoru elektroinstalačního vedení okolo kabelu použijte vhodné kabelové hrdlo.

3. Připojte stíněný vodič kabelu odporového snímače teploty k zemnicí svorce

ve skříni.

Průvodce rychlého uvedení do provozu

3-Wire 4-Wire

3vodičové zapojení 4vodičové zapojení

Obrázek 13. Připojení vedení odporového snímače teploty převodníku Rosemount 4088 MultiVariable

A. Zemnicí svorka B. Odpo C. Spo

rový snímač teploty Pt 100

jovací hlavice

Duben 2019

Krok 5: Ověření konfigurace zařízení

Pro komunikaci a ověření konfigurace převodníku Rosemount 4088 MultiVariable použijte komponenty ROCLINK, nebo TechView provozních nástrojů OpenEnterprise.

Poznámka

Postupy konfigurace zařízení jsou uvedeny v uživatelské příručce konfiguračního softwaru ROCLINK (pro řadu ROC800), část D301250X012, v uživatelské příručce konfiguračního softwaru ROCLINK (pro FloBoss 107), část D301249X012 a v uživatelském návodu TechView (část D301430X012). Podrobnou mapu registrů naleznete v referenční příručce převodníku Rosemount 4088 MultiVariable (00809-0100-4088).

Duben 2019

Průvodce rychlého uvedení do provozu

Krok 6: Seřízení převodníku

Převodníky jsou dodávány zcela nakalibrované podle požadavku, nebo s továrním výchozím nastavením celé stupnice.

Pro komunikaci a provedení údržby převodníku Rosemount 4088 MultiVariable použijte komponenty ROCLINK, nebo TechView provozních nástrojů OpenEnterprise.

Seřízení nuly

Kalibrační seřízení nuly je jednobodové seřízení převodníku používané pro kompenzaci vlivů montážní polohy a účinků tlaku v procesním potrubí na senzory statického a diferenčního tlaku. Při seřizování nuly se ujistěte, zdali je otevřen vyrovnávací ventil a veškeré smáčené přívody jsou zaplněny na správnou úroveň.

Převodník umožňuje seřízení chyby v nule nejvýše do hodnoty 95 % horního limitu rozsahu (URL).

Pokud je odchylka nuly menší než 5 % horního limitu rozsahu, dodržte níže uvedené pokyny softwaru uživatelského rozhraní.

Seřízení nuly pomocí provozních nástrojů OpenEnterprise

Informace jsou uvedeny v příručce specifické pro výrobek (uživatelská příručka konfiguračního softwaru ROCLINK [pro řadu ROC800], část D301250X012, nebo uživatelská příručka konfiguračního softwaru ROCLINK [pro FloBoss 107], část D301249X012), nebo uživatelský návod TechView (část D301430X012).

Průvodce rychlého uvedení do provozu

Duben 2019

Certifikace výrobku

Certifikace pro normální umístění pro FM

Převodník byl standardně zkoušen a testován pro zjištění, zda konstrukce splňuje základní elektrické a mechanické požadavky a požadavky na požární ochranu podle organizace Factory Mutual (FM), národně uznávané testovací laboratoře (NRTL - Nationally Recognized Testing Laboratory) akreditované Federálním úřadem pro oblast zdravotnictví a ochranu zaměstnanců (OSHAOccupational Safety and Health Administration).

Informace o směrnicích Evropské unie

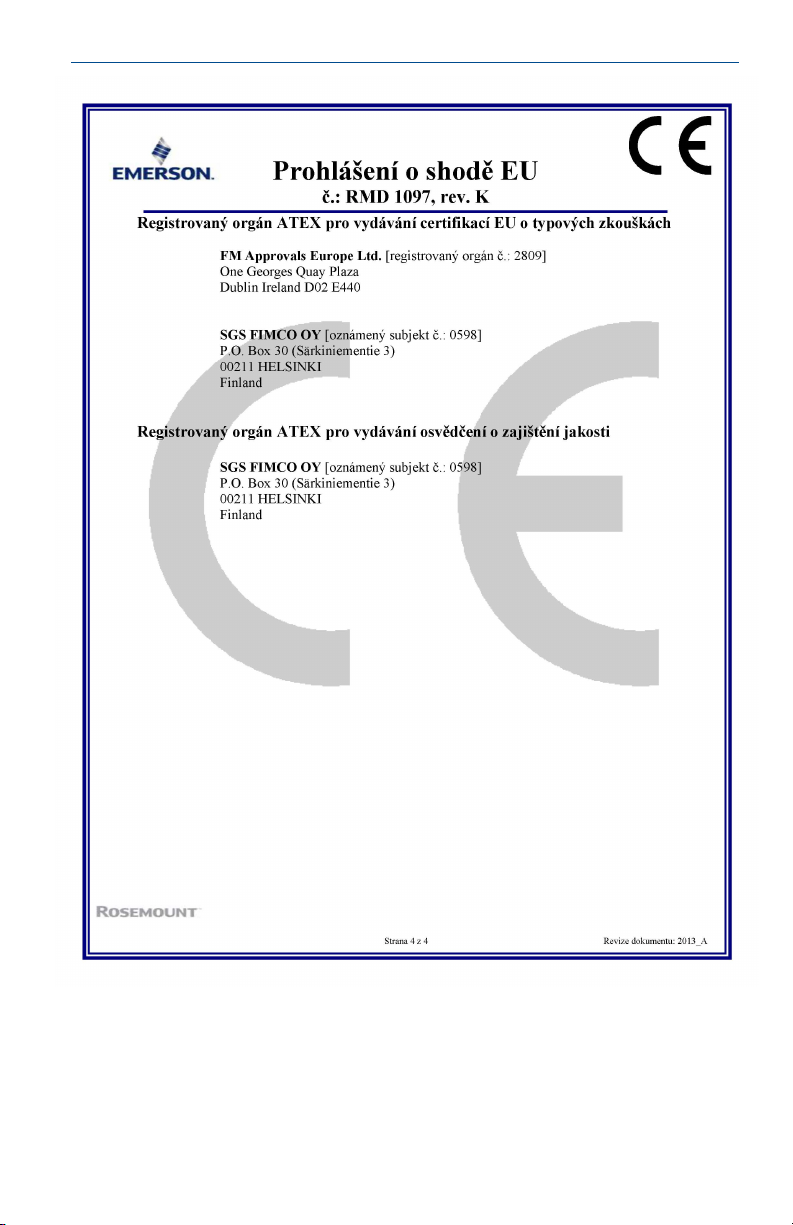

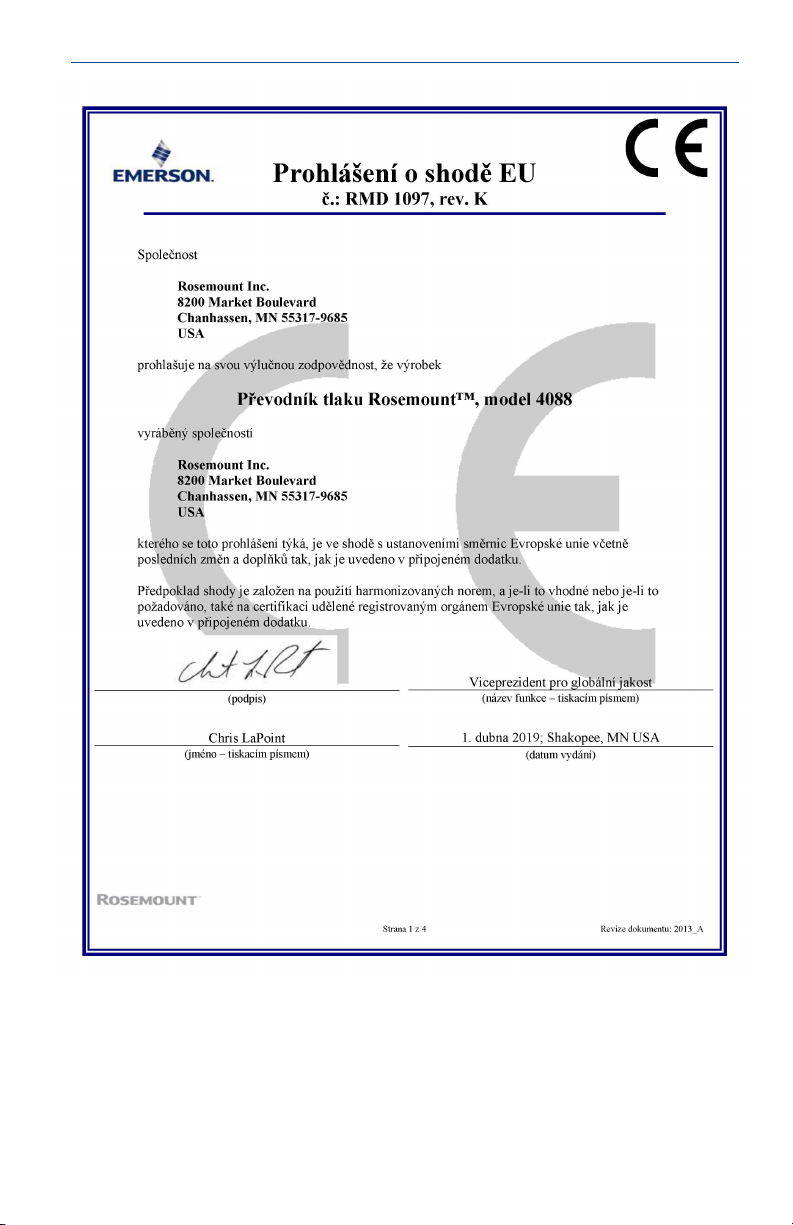

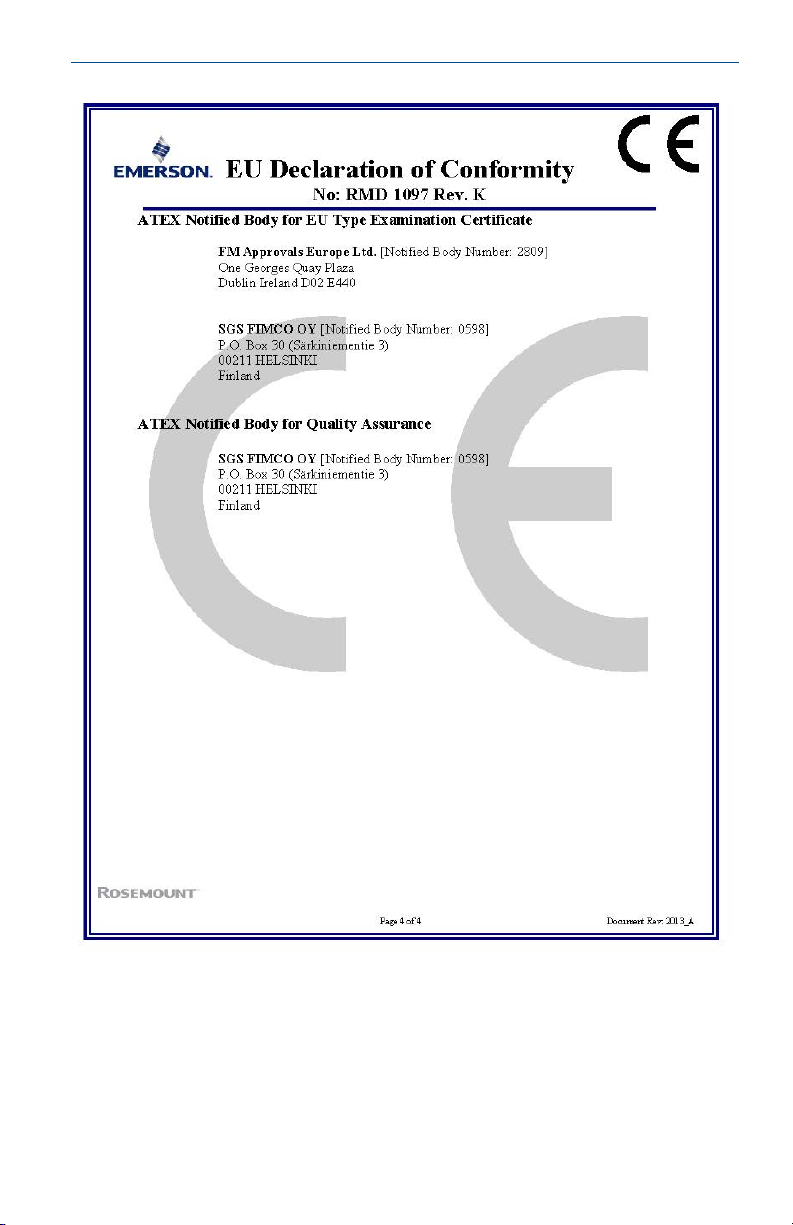

Kopii prohlášení o shodě ES naleznete na konci průvodce rychlého uvedení do provozu. Nejnovější verzi prohlášení o shodě ES naleznete na adrese

www.emersonprocess.com/rosemount

Certifikace pro prostředí s nebezpečím výbuchu

Certifikace pro Severní Ameriku

Schválení FM

E5 XP třída I, divize 1, skupiny B, C, D (Ta = -50 °C až 85 °C); DIP třída II a

třída III, divize 1, skupiny E, F, G (Ta = -50 °C až 85 °C); třída I, zóna 0/1 AEx d IIC T5, nebo T6 Ga/Gb (Ta = -50 °C až 80 °C); prostředí s nebezpečím výbuchu; stupeň ochrany 4X/IP66/IP68; utěsnění elektroinstalačního vedení není požadováno

Speciální podmínky pro bezpečné použití (X):

1. Toto zařízení obsahuje tenkostěnnou membránu. Při instalaci, údržbě

a provozu musí být zohledněny podmínky prostředí, kterým bude membrána vystavena. Při údržbě je třeba striktně dodržovat pokyny výrobce, aby byla zajištěna bezpečnost provozu v průběhu očekávané životnosti přístroje.

2. V případě opravy se spojte s výrobcem pro získání informací týkajících se

rozměrů spoje odolného proti vzplanutí.

3. Příslušné kabely, kabelová hrdla a záslepky musí být vhodné pro teplotu

o 5 °C vyšší než maximální specifikovaná teplota pro místo instalace.

4. Použitelná teplotní třída, rozsah teploty okolního prostředí a rozsah

provozní teploty zařízení mají následující hodnoty:

■ T4 pro -50 °C ≤ Ta ≤ 80 °C s T procesu = -50 °C až 120 °C

■ T5 pro -50 °C ≤ Ta ≤ 80 °C s T procesu = -50 °C až 80 °C

■ T6 pro -50 °C ≤ Ta ≤ 65 °C s T procesu = -50 °C až 65 °C

Duben 2019

I5 Jiskrová bezpečnost třída I, divize 1, skupiny C, D; třída II, skupiny E, F, G;

třída III; třída I, zóna 0 AEx ia IIB T4; nehořlavost třída I, divize 2, skupiny A, B, C, D; T4 (-50 °C ≤ Ta ≤ 70 °C); pokud je připojení provedeno podle výkresu Rosemount 04088-1206; stupeň ochrany 4X

Speciální podmínky pro bezpečné použití (X):

1. Maximální dovolená teplota okolního prostředí převodníku tlaku

Rosemount 4088 je 70 °C. Aby se zabránilo vlivům teploty procesu, nebo jiným tepelným vlivům, je třeba zajistit, aby teplota okolního prostředí a prostředí uvnitř skříně převodníku nepřekročila 70 °C.

2. Pouzdro může obsahovat hliník a představuje potenciální nebezpečí

vzplanutí nárazem, nebo třením. Během instalace a použití je třeba postupovat opatrně, aby se zabránilo nárazu, nebo tření.

3. Převodníky modelu 4088 vybavení přepěťovou ochranou nejsou schopny

odolat testu napětím 500 V. Tuto vlastnost je třeba zohlednit při instalaci.

Průvodce rychlého uvedení do provozu

Certifikace Kanadského sdružení pro standardy (CSA - Canadian Standards Association)

Všechny převodníky schválené podle CSA pro použití v nebezpečném prostředí mají certifikaci dvojitého těsnění podle normy ANSI/ISA 12.27.01-2003.

E6 Odolnost proti výbuchu pro třídu I, divize 1, skupiny B, C a D; odolnost proti

vzplanutí prachu pro třídu II a třídu III, divize 1, skupiny E, F a G; vhodné pro třídu I, divize 2, skupiny A, B, C a D, CSA stupeň ochrany 4X, utěsnění elektroinstalačního vedení není požadováno.

I6 Jiskrová bezpečnost pro třídu I, divize 1, skupiny C a D, T3C, třída I,

zóna 0, Ex ia IIb, T4; pokud je připojení provedeno podle výkresu Rosemount 04088-1207; stupeň ochrany 4X

Evropské certifikace

ND Certifikace ATEX pro odolnost proti vzplanutí prachu

Certifikát číslo: FM12ATEX0030X

II 2D Ex tb IIIC T95 °C Db (-20 °C Ta 85 °C) Vmax = 30 V IP66

1180

Speciální podmínky pro bezpečné použití (X):

1. Musí být použity vstupy pro kabely, které zajistí ochranu proti vniknutí do pouzdra odpovídající alespoň stupni ochrany IP 66.

2. Nepoužité vstupy pro kabely musí být opatřeny vhodnými záslepkami, které zajistí ochranu proti vniknutí do pouzdra pro stupeň ochrany alespoň IP 66.

3. Vstupy pro kabely a záslepky musí být vhodné pro použití v rozsahu okolních podmínek přístroje a musí být schopné odolat rázové zkoušce 7 J.

Průvodce rychlého uvedení do provozu

E1 Certifikace ATEX pro odolnost proti vzplanutí

Certifikát číslo: FM12ATEX0030X Ex d IIC T5, nebo T6 Ga/Gb T5 (-50 °C T6 (-50 °C

≤ Tokolí ≤ 80 °C) ≤ Tokolí ≤ 65 °C)

Vmax = 30 V

1180

Speciální podmínky pro bezpečné použití (X):

1. Toto zařízení obsahuje tenkostěnnou membránu. Při instalaci, údržbě a provozu musí být zohledněny podmínky prostředí, kterým bude membrána vystavena. Při údržbě je třeba striktně dodržovat pokyny výrobce, aby byla zajištěna bezpečnost provozu v průběhu očekávané životnosti přístroje.

2. V případě opravy se spojte s výrobcem pro získání informací týkajících se rozměrů spoje odolného proti vzplanutí.

3. Příslušné kabely, kabelová hrdla a záslepky musí být vhodné pro teplotu o 5 °C vyšší než maximální specifikovaná teplota pro místo instalace.

4. Použitelná teplotní třída, rozsah teploty okolního prostředí a rozsah provozní teploty zařízení mají následující hodnoty:

■ T4 pro -50 °C ≤ Ta ≤ 80 °C s T procesu = -50 °C až 120 °C

■ T5 pro -50 °C ≤ Ta ≤ 80 °C s T procesu = -50 °C až 80 °C

■ T6 pro -50 °C ≤ Ta ≤ 65 °C s T procesu = -50 °C až 65 °C

E7 Certifikace IECEx pro odolnost proti vzplanutí

Certifikát číslo: IECEx FMG 13.0024X Ex d IIC T5, nebo T6 Ga/Gb T5 (-50 °C T6 (-50 °C

≤ Tokolí ≤ 80 °C) ≤ Tokolí ≤ 65 °C)

Vmax = 30 V

Speciální podmínky pro bezpečné použití (X):

2. V případě opravy se spojte s výrobcem pro získání informací týkajících se rozměrů spoje odolného proti vzplanutí.

3. Příslušné kabely, kabelová hrdla a záslepky musí být vhodné pro teplotu o 5 °C vyšší než maximální specifikovaná teplota pro místo instalace.

4. Použitelná teplotní třída, rozsah teploty okolního prostředí a rozsah provozní teploty zařízení mají následující hodnoty:

■ T4 pro -50 °C ≤ Ta ≤ 80 °C s T procesu = -50 °C až 120 °C

■ T5 pro -50 °C ≤ Ta ≤ 80 °C s T procesu = -50 °C až 80 °C

■ T6 pro -50 °C ≤ Ta ≤ 65 °C s T procesu = -50 °C až 65 °C

Duben 2019

Průvodce rychlého uvedení do provozu

Kombinace certifikací

Pokud je specifikována volitelná certifikace, je zařízení dodáno s nerezovým certifikačním štítkem. Jakmile je nainstalováno zařízení označené více typy certifikací, nesmí se znovu instalovat s jinými typy certifikací. Příslušný certifikační štítek označte trvalým způsobem pro jeho odlišení od nepoužitých typů certifikací.

Poznámka

Certifikace následujících kombinací čekají na rozhodnutí, dokud nebudou doručeny výše uvedené certifikace.

K1 Kombinace E1, I1, N1 a ND

K2 Kombinace E2 a I2

K5 Kombinace E5 a I5

K6 Kombinace E6 a I6

K7 Kombinace E7, I7 a N7

KA Kombinace E1, E6, I1 a I6

KB Kombinace E5, E6, I5 a I6

KC Kombinace E5, E1, I5 a I1

KD Kombinace E5, E6, E1, I5, I6 a I1

Průvodce rychlého uvedení do provozu

Duben 2019

Průvodce rychlého uvedení do provozu

Duben 2019

Průvodce rychlého uvedení do provozu

Duben 2019

Průvodce rychlého uvedení do provozu

Duben 2019

Průvodce rychlého uvedení do provozu

00825-0217-4088, rev. DA

Duben 2019

Centrála:

Emerson Automation Solutions

Remote Automation Solutions 6005 Rogerdale Road Houston, TX USA 77072 Tel: +1 (281) 879-2699 Fax: +1 (281) 988-4445

www.EmersonProcess.com/Remote

Evropa:

Emerson Automation Solutions

Remote Automation Solutions Emerson House Unit 8, Waterfront Business Park Dudley Road, Brierly Hill Dudley UK DY5 1LX Tel.: +44 1384 487200 Fax: +44 1384 487258

www.EmersonProcess.com/Remote

Severní Amerika/Jižní Amerika:

Emerson Automation Solutions

Remote Automation Solutions 6005 Rogerdale Road Houston, TX USA 77072 Tel: +1 (281) 879-2699 Fax: +1 (281) 988-4445

www.EmersonProcess.com/Remote

Střední východ/Afrika: Emerson Automation Solutions

Remote Automation Solutions Emerson FZE P.O. Box 17033 Jebel Ali Free Zone - South 2 Dubaj, Spojené arabské emiráty Tel.: +971 4 8118100 Fax: +971 4 8865465

www.EmersonProcess.com/Remote

Asie - Tichý oceán: Emerson Automation Solutions

Remote Automation Solutions 1 Pandan Crescent

ingapur 128461

S Tel.: +65 6777 8211 Fax: +65 6777 0947

www.EmersonProcess.com/Remote

ZASTOUPENÍ PRO ČR: Emerson Automation Solutions, s.r.o.

Hájkova 22 130 00 Praha 3, CZ Tel: +420 271 035 600 Fax: +420 271 035 655 Email: info.cz@emersonprocess.com

www.emersonprocess.cz

ZASTOUPENÍ PRO SR: Emerson Automation Solutions, s.r.o.

Železničiarska 13 811 04 Bratis Tel: +421 2 5245 1196 Tel: +421 2 5245 1197 Fax: +421 2 5244 2194 Email: info.sk@emersonprocess.com

www.emersonprocess.sk

© 2019 Emerson. Všechna práva vyhrazena. Všechny značky jsou vlastnictvím právoplatných vlastníků. Logo Emerson je ochranná obchodní značka a ochranná značka pro služby společnosti Emerson Electric Co. Rosemount a logo Rosemount jsou registrované ochranné značky společnosti Rosemount Inc. FloBoss, ROCLINK, TechView, ControlWave, and OpenEnterprise jsou ochranné obchodní značky společnosti Remote Automation Solutions, obchodní jednotky společnosti Emerson Automation Solutions. Modbus je registrovaná ochranná značka společnosti Modbus Organization, Inc.

lava, SK

Rosemount 4088B MultiVariable s protokoly BSAP/MVS Manuals & Guides [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual
