安全に関する考慮事項
NOTICE
本書は、Rosemount 405 の取付方法の基本的なガイドラインを紹介します。本書には、設定、診
断、メンテナンス、サービス、トラブルシューティングや、防爆、防炎または本質安全防 爆
（I.S.）設置に関する手順は記載していません。詳細については Rosemount 405 リファレンスマニ
ュアルを参照してください。
Rosemount 405 を Rosemount 3051S トランスミッタに取り付けた状態で注文された場合の製品名
は Rosemount 3051SFC 小型流量計となります。設定や危険区域証明書については、『Rosemount
3051S Quick Start Guide』を参照してください。
Rosemount 405 を Rosemount 3051S MultiVariable トランスミッタに取り付けた状態で注文された
場合の製品名は Rosemount 3051SFC 小型流量計となります。設定や危険区域証明書については、
『Rosemount 3051SMV Quick Start Guide』を参照してください。
正しく運用するには最新版の Engineering Assistant ソフトウェアをダウンロードしてください。
WARNING
プロセス流体の漏れは死亡または重傷にいたる可能性があります。
プロセス漏出を避けるために、対応するフランジアダプタを密封できるガスケットと O リングだ
けを使用してください。
WARNING
物理的アクセス
資格のない者が立ち入ったり装置を扱ったりすると、エンドユーザの機器に重大な損傷や設定ミ
スが生じるおそれがあります。これは故意または過失で行なわれる場合があり、 それを防ぐ必要
がある。
物理的なセキュリティは、どのセキュリティ計画にとっても重要な部分であり、システムを保護
する上で必要不可欠です。エンドユーザーの資産を保護するため、無資格者による物理的アクセ
スを制限します。これは、施設内で使われるすべてのシステムが対象です。
Contents
プライマリエレメントの取付位置..............................................................................................3
プライマリエレメントの向き..................................................................................................... 6
プライマリエレメントの取付け............................................................................................... 12
製品証明書................................................................................................................................ 15
2 Emerson.com/Rosemount
2 月 2022 年
クイック・スタート・ガイド
1 プライマリエレメントの取付位置
流れの妨げによる不正確な測定を避けるため、Rosemount 405 をパイプ
分岐内の正しい位置に設置してください。
NOTICE
妨げになるものが記載されていない場合は、弊社担当者にご相談くださ
い。
Table 1-1: Rosemount 405C 直管の要件
ベータ 0.40 0.50 0.65
プライマリエ
レメントの上
流 (入口) 側
レジューサー 2 2 2
1 個の 90°曲管または T 字管 2 2 2
同じ平面上の 2 本以上の 90°曲管2 2 2
異なる平面上の 2 個以上の
90°曲管
最大 10°の螺旋管 2 2 2
バタフライ弁 (75～100% 開) 2 5 5
プライマリエレメントの下流 (出口) 側 2 2 2
2 2 2
Table 1-2: Rosemount 405P 直管の要件
ベータ 0.40 0.50 0.65
プライマリエ
レメントの上
流 (入口) 側
プライマリエレメントの下流 (出口) 側 6 6 7
レデューサー 5 8 12
1 個の 90°曲管または T 字管 16 22 44
同じ平面上の 2 本以上の 90°曲管10 18 44
異なる平面上の 2 個以上の
90°曲管
エキスパンダ 12 20 28
ボール/仕切弁 完全開 12 12 18
50 75 16
クイック・スタート・ガイド
3
クイック・スタート・ガイド 2 月 2022 年
Table 1-3: Rosemount 405A 直管の要件
(1)
Annubar™ 平均ピトー管
プライマリ
エレメント
の上流 (入
口) 側
- センササイズ 1
レデューサー 12 12 8 4
エキスパンダ 18 18 8 4
1 個の 90°曲管または T字管8 10 8 4
整流板なし 整流板あり
面内
(2)
面外
(2)
妨害物から 整流板から
同じ平面上の 2 本以上の
90°曲管
異なる平面上の 2 個以上
の 90°曲管
バタフライ弁 (75
～-100% 開)
ボール/仕切弁 完全開 8 10 8 4
プライマリエレメントの下流 (出口)側4 4 4 4
(1)
必要な直管の長さを減らすには、整流板を使用してください。
(2)
面内の場合、
Rosemount 405
場合、バーは上流エルボーに対して直角になります。
11 16 8 4
23 28 8 4
30 30 8 4
はエルボーと同じ面に取り付けられています。面外の
Figure 1-1
を参照してくださ
い。
Note
推奨される長さはパイプの直径に相当します。よより長い直管がない場
合は、直管の 80 パーセントが上流側、20 パーセントが下流側に入るよ
うに Rosemout 405 を配置します。必要な直管の長さを減らすには、整流
器を使用するといい場合があります。
4 Emerson.com/Rosemount
2 月 2022 年 クイック・スタート・ガイド
Figure 1-1: 面内および面外の小型 Annubar 流量計
この図は、面内および面外の向きだけを示しています。
A.
面内
B.
面外
1.1 Rosemount 405 製品の耐振性
一般用途の現場または低振動レベルのパイプライン (10～1000 Hz の試験
周波数範囲、0.006 in (0.15 mm) の変位ピーク振幅、20 m/s2 の加速度振
幅) に関する IEC61298-3 (2008) に準拠
トランスミッタアセンブリの重量と長さは 9.8 lb (4.45 kg) および 8.6 in
(218 mm) を超えないものとします。
(1)
(1)
ステンレス鋼温度ハウジングは、機械振動のあるプライマリエレメント技術
A
用途には推奨されません。
クイック・スタート・ガイド
5
45°
45°
30°
A
A
クイック・スタート・ガイド 2 月 2022 年
2 プライマリエレメントの向き
エア抜きや通気ができるようにベントが適切に配置されていれば、プラ
イマリエレメントはパイプの周りのどの位置にでも取り付けることがで
きます。垂直管の液体または蒸気の場合、フローが上に向かうようにす
ると最適な結果を得られます。
液体 - Rosemount 405C、405P、405A
Figure 2-1: 直付け: 水平方向に流れる液体
A.
推奨される範囲
Figure 2-2: 直付け: 垂直方向に向かう液体
6 Emerson.com/Rosemount
30°
2 月 2022 年
クイック・スタート・ガイド
Figure 2-3: 別置: 水平方向に流れる液体
Figure 2-4: 別置: 垂直方向に向かう液体
クイック・スタート・ガイド
7
45°
45°
A
360°
Flow
クイック・スタート・ガイド 2 月 2022 年
ガス - Rosemount 405C、405P、405A
Figure 2-5: 直付け: 水平方向に流れるガス
推奨される範囲
A.
Figure 2-6: 直付け: 垂直方向に向かうガス
推奨される範囲
A.
Figure 2-7: 別置: 水平方向に流れるガス
45°
90°
8 Emerson.com/Rosemount
FLOW
45°
45°
30°
A
A
2 月 2022 年
クイック・スタート・ガイド
Figure 2-8: 別置: 垂直方向に向かうガス
蒸気 - Rosemount 405C、405P、405A
Figure 2-9: 直付け: 水平方向に流れる蒸気
A.
推奨される範囲
Figure 2-10: 別置: 水平方向に流れる蒸気
クイック・スタート・ガイド
30°
9
60° 60°
A
クイック・スタート・ガイド 2 月 2022 年
Figure 2-11: 別置: 垂直方向に向かう蒸気
Note
Rosemount 405A モデルを蒸気応用分野で使用し、水平管の低流量状態の
DP 読取り値が 0.75 inH2O の場合は、プライマリエレメント/流量計を蒸
気用途構成の上部取付方法で取り付けることを検討してください。
2.1 蒸気に対応する上部取付方法
蒸気内での上部取付方法は、スペースの制限や他の問題がある場合に使
用できる、蒸気環境の代替取付方法です。
この取付方法は、中断や停止がなかなかできない用途に適しています。
また、屋外用途においても、蒸気が流れているケースでヒートトレース
を使用する必要がなくなります。
Figure 2-12: 直付け — Rosemount 405C、405P、405A
最大 400 °F (204 °C) の蒸気に対応する水平式上部取付け
A.
推奨される範囲
Note
湿り蒸気用途で Rosemount 405A を使用する場合は、流量計を完全な直
角位置に取り付けないでください。角度を付けて取り付けると、水がパ
イプの底に沿って流れるため、測定の精度低下を防ぐことができます。
60°
10 Emerson.com/Rosemount
2 月 2022 年
クイック・スタート・ガイド

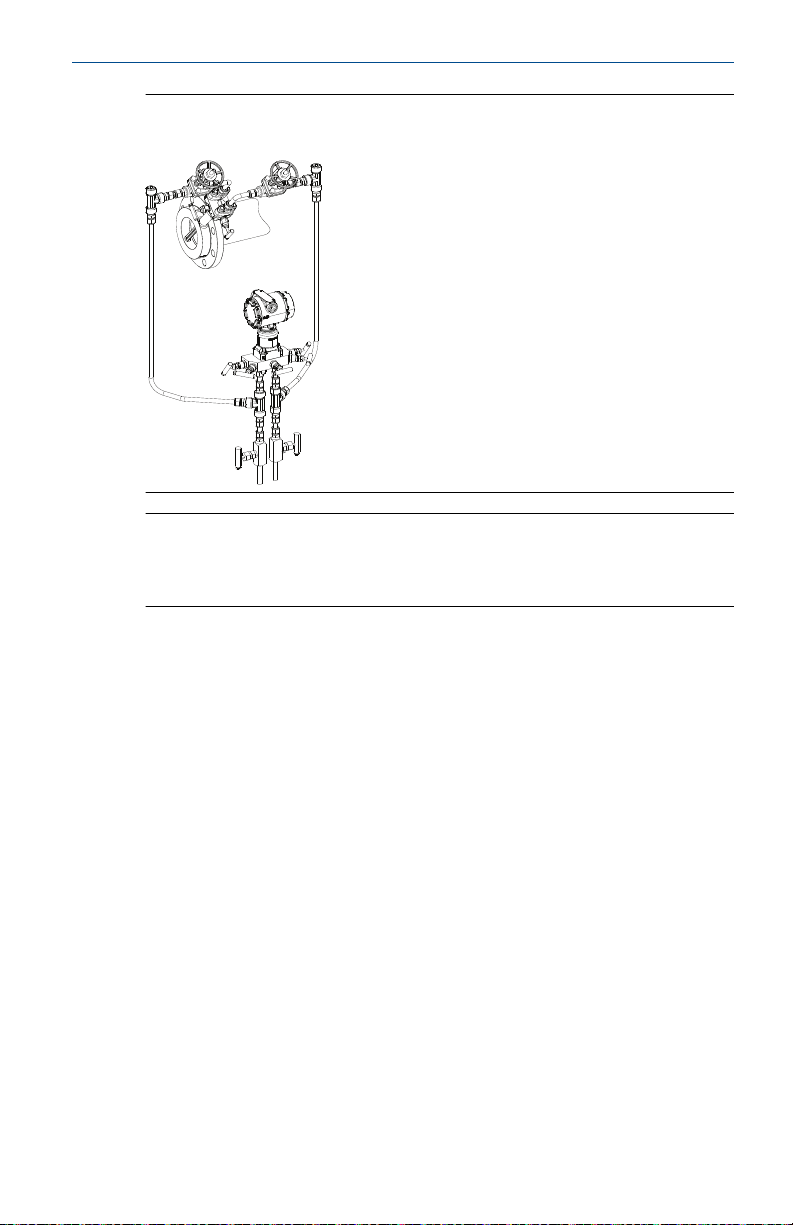

Figure 2-13: 最高 850 °F (454 °C) (454 °C) の別置取付け – Rosemount
405C、405P、405A
Note
別置型トランスミッタと共に上部取付けを行う場合は、トランスミッタ
の破損を防ぐため、プロセスの熱を放散させるのに十分なインパルスパ
イプを使用してください。
推奨される上部取付けの向き:
• 蒸気が最大 400 °F (204 °C) の場合は直付けの向きを使用し、最大
850 °F (454 °C) の場合は別置型の向きを使用します。
• 直付けの場合、周囲温度は 100 °F (38 °C) 未満である必要がありま
す。
• 別置型の場合、インパルスパイプは Rosemount 405A の機器接続部か
ら十字継手までやや上向きに傾斜させて配管して結露がパイプに戻る
ようにします。
十字継手からはトランスミッタとドレーンレグへと下向きに配管しま
す。トランスミッタは、Rosemount 405A の機器接続部の下に配置する必
要があります。
Rosemount C、P、A の場合、環境条件によっては取付金具を絶縁する必
要があります。
クイック・スタート・ガイド
11
クイック・スタート・ガイド 2 月 2022 年
3 プライマリエレメントの取付け
Procedure
1. プライマリエレメントの向き に示すガイドラインに従ってアセン
ブリの向きを決めます。
Rosemount 405 に記されているフロー矢印をプロセスフローと同
じ向きにします。
Note
最大 8 インチのラインサイズを注文された場合は、ANSI 150 600# 位置合わせリングが標準で付属しています。
• 10 インチと 12 インチのラインサイズの場合は、別途注文する
必要があります。
• DIN または JIS 位置合わせリングが必要な場合は、プライマリ
エレメントと一緒にご注文ください。
詳細については、弊社担当者にお問い合わせください。
Note
取付けをスムーズにするために、ガスケットを小さいテープでフ
ランジ面に固定するとよいでしょう。ガスケットまたはテープが
管からはみ出ないようにしてください。
2. 穴の開いた位置合わせリングを使用する場合は、Step 7 に進んで
ください。
3.
Rosemount 405 のヘッド部と反対側にあるフランジの穴に 2 個の
スタッドを通します。
4. 位置合わせリングを 405 本体に配置します。
Figure 3-1 を参照してください。
5. ガスケットを入れます。
6. 取り付けたスタッドに位置合わせリングの刻み目が接するよう
に、Rosemount 405 をフランジの間に入れます。
位置合わせを適切に行うには、適切なフランジ定格の印が付いた
位置合わせリングの刻み目とスタッドが接する必要があります。
7. 位置合わせリングを 405 本体に配置します。
Figure 3-1 を参照してください。
8. フランジの間に Rosemount 405 を入れます。
a) 位置合わせリングの印に対応する半径が、使用するフラン
ジ定格の半径に一致するように、位置合わせリングを
Rosemount 405 ヘッド部の反対側から回します。
12 Emerson.com/Rosemount
2 月 2022 年
b) 1 個のスタッドを上流と下流両方のフランジに通し、リン
グがボルトに乗るようにします。そうすると、位置合わせ
が適切になります。
9. Step 8 を繰り返して、位置合わせリングに接する残りのボルトを
取り付けます。
10. ガスケットを入れます。
11. 残りのスタッドとナットを入れます (手で締めます)。ボルトのう
ち 3 本が位置合わせリングに接するようにしてください。
12. スタッドを潤滑し、地域の標準に従って適切なトルクでナットを
交互に締めます。
Note
Rosemount 405 には標準的な 1/16 インチのガスケットを使用する
ことをお勧めします。他のガスケットを使用すると、測定にバイ
アスシフトが生じるおそれがあります。
3.1 推奨される絶縁ガイドライン
一体型温度アセンブリがある流量計で、プロセスと周囲温度の差が 16.6
°C (30 °F) を超える場合は、流量計を絶縁することをお勧めします。
• ½ インチ (15 mm)～4 インチ (100 mm) のラインサイズの場合、係数
4.35 R 以上の 4 インチ (100 m) の絶縁をすることをお勧めします。
• 6 インチ (150 mm)～12 インチ (300 mm) のラインサイズの場合、係
数 4.35 R 以上の 5 インチ (125 mm) の絶縁をすることをお勧めしま
す。
流量計全体で上記の厚みは必要ないかもしれませんが、少なくとも温度
センサ領域には必要です。弊社仕様の温度測定精度を満たすには、絶縁
が必要です。ネック部まで絶縁して、トランスミッタを覆わないでくだ
さい。
クイック・スタート・ガイド
クイック・スタート・ガイド
13
A
B
G
A
F
C
D
B
E
クイック・スタート・ガイド 2 月 2022 年
Figure 3-1: Rosemount 405 の取付け
A. Rosemount 405
位置合わせリング
B.
C.
フランジ付きの既存のパイプアセンブリ
D.
ナット
E.
ガスケット
F.
スタッド
G.
トランスミッタ
(2)
この取付図は、
(3)
この取付図は、
3051、Rosemount 2051
スミッタの簡単な取付手順については、『
Meter MultiVariable™ Transmitters
Rosemount 405C、405P、405A
Rosemount 3051S、Rosemount 3051S MultiVariable、Rosemount
and Rosemount 3051SF Flow Meter with HART® Protocol
(2)
(3)
が対象です。
トランスミッタを使用する場合のものです。トラン
Rosemount 3051S and 3051SF Flow
』、『
Rosemount 3051S Pressure Transmitter
』、『
Rosemount 3051
Pressure Transmitter and 3051CF Flow Meter with 4-20 mA HART and 1-5 Vdc Low
Power Protocol
PROFIBUS® PA Protocol
14 Emerson.com/Rosemount
』、または『
Rosemount 2051 Pressure Transmitter with
』を参照してください。
2 月 2022 年
4 製品証明書
4.1 認可された製造拠点
Rosemount, Inc.: 米国ミネソタ州シャコピー
Rosemount DP 流量設計と操作: 米国コロラド州ボールダー
Emerson Process Management GmbH & Co. OHG: ドイツ・ヴェスリング
Emerson Asia Pacific Private Limited: シンガポール
Emerson Beijing Instrument Co., Ltd: 中国・北京
4.2 欧州指令情報
本製品に該当するすべての欧州指令の EU 適合宣言は、Rosemount プラ
イマリエレメント適合宣言のウェブサイトに掲載されています。
ハードコピーを入手するには、最寄りの営業事務所にご連絡ください。
欧州圧力機器指令 (PED) (97/23/EC)
Rosemount 405 小型プライマリエレメント — Sound Engineering Practice
(SEP: 健全なエンジニアリングの実践)
圧力トランスミッタ - 該当する圧力トランスミッタのクイック・スター
ト・ガイドを参照してください。
クイック・スタート・ガイド
4.3 危険区域証明書
電子機器の製品証明書については、適切なトランスミッタのクイック・
スタート・ガイドを参照してください。
• Rosemount 3051SMV: Rosemount 3051S and 3051SF Series Flow Meter
MultiVariable™ Transmitters Quick Start Guide
• Rosemount 3051S: Rosemount 3051S Series Pressure Transmitter and
Rosemount 3051SF Series Flow Meter with HART® Protocol Quick Start
Guide
• Rosemount 3051: Rosemount 3051 Pressure Transmitter and 3051CF
Series Flow Meter with 4-20 mA HART and 1-5 Vdc Low Power Protocol
Quick Start Guide
• Rosemount 2051: Rosemount 2051 Differential Flow Transmitter 製品詳
細ページ
クイック・スタート・ガイド
15
クイック・スタート・ガイド 2 月 2022 年

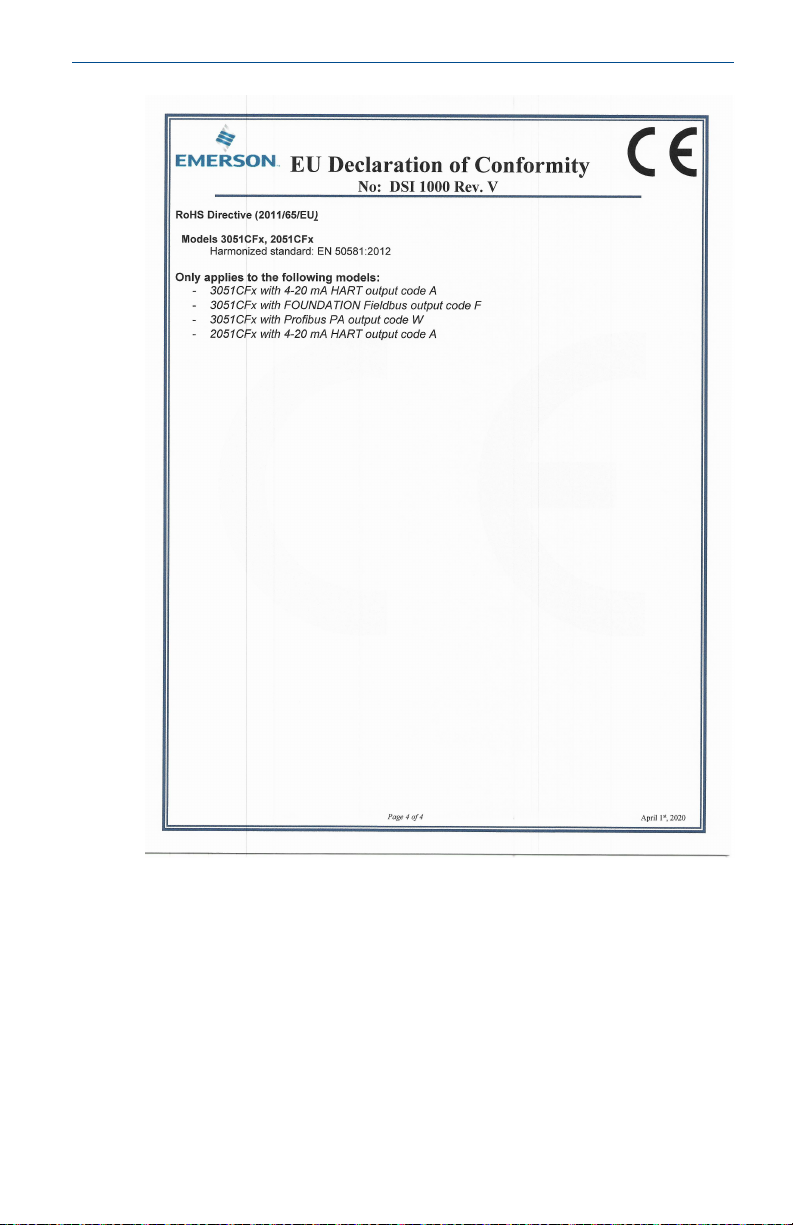

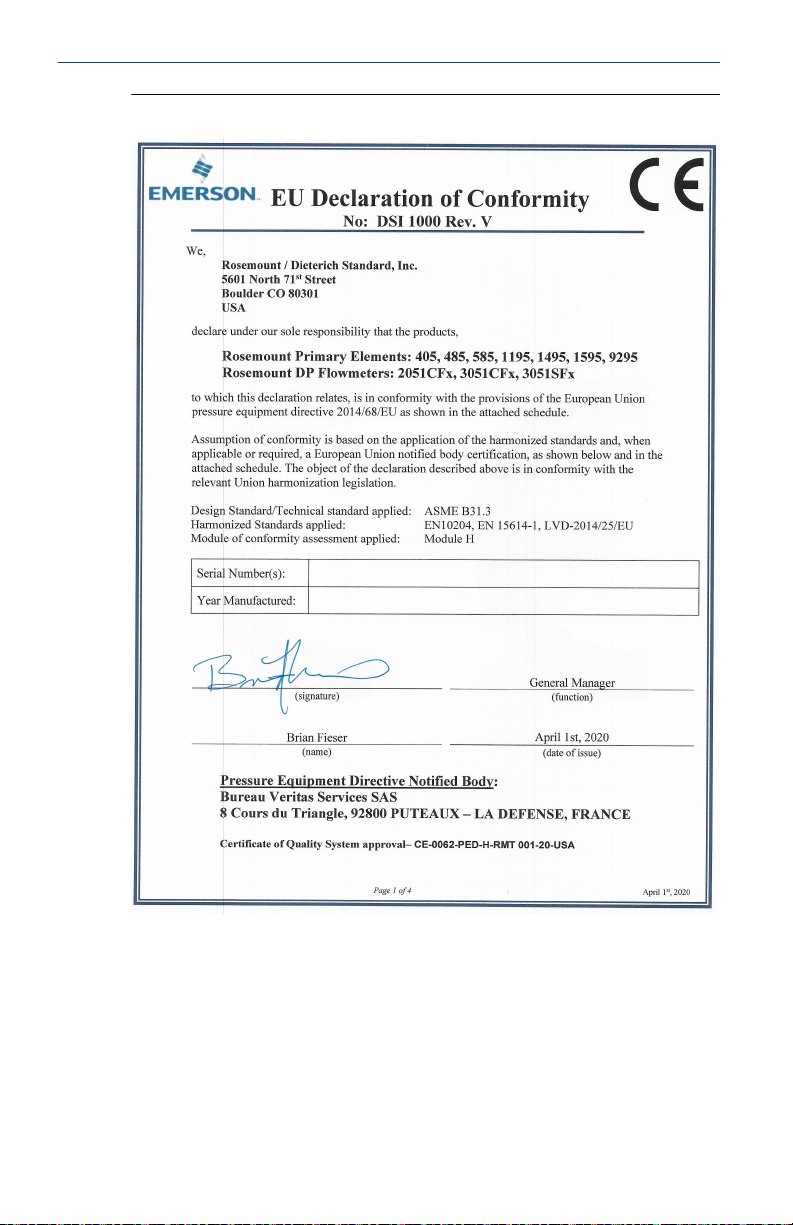

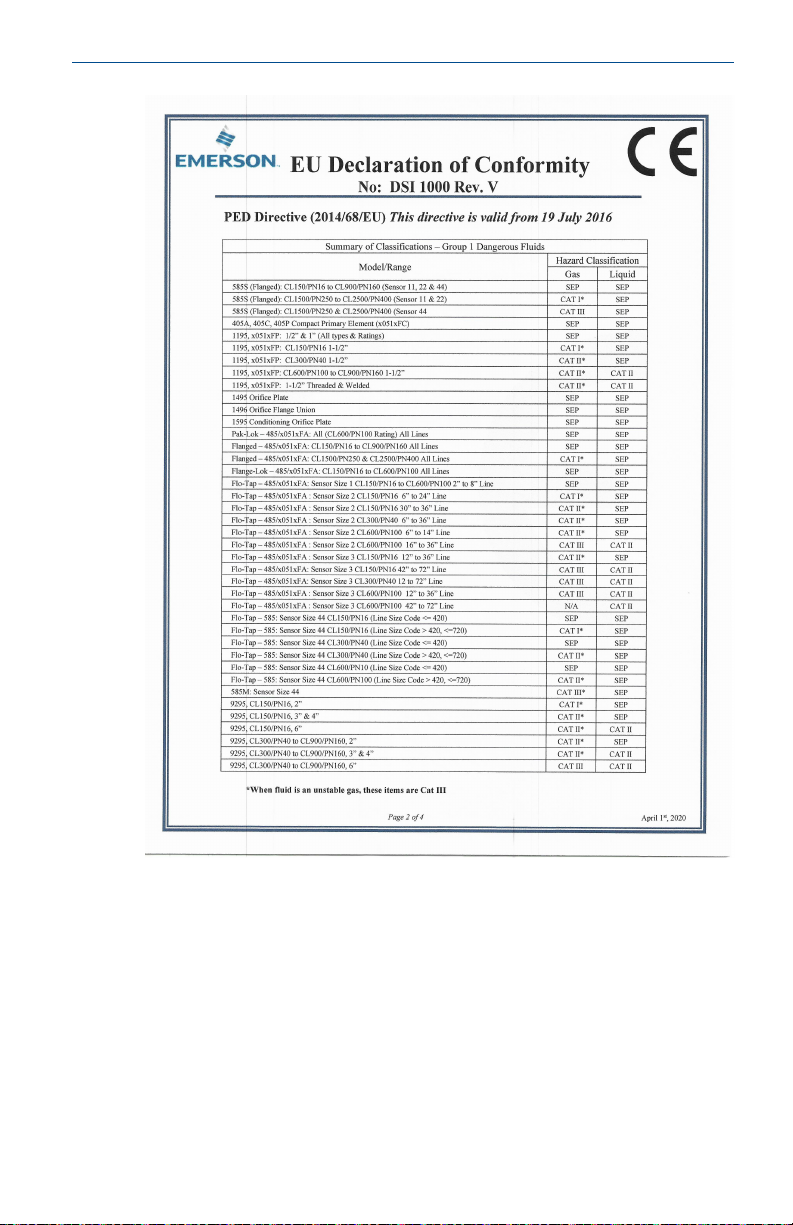

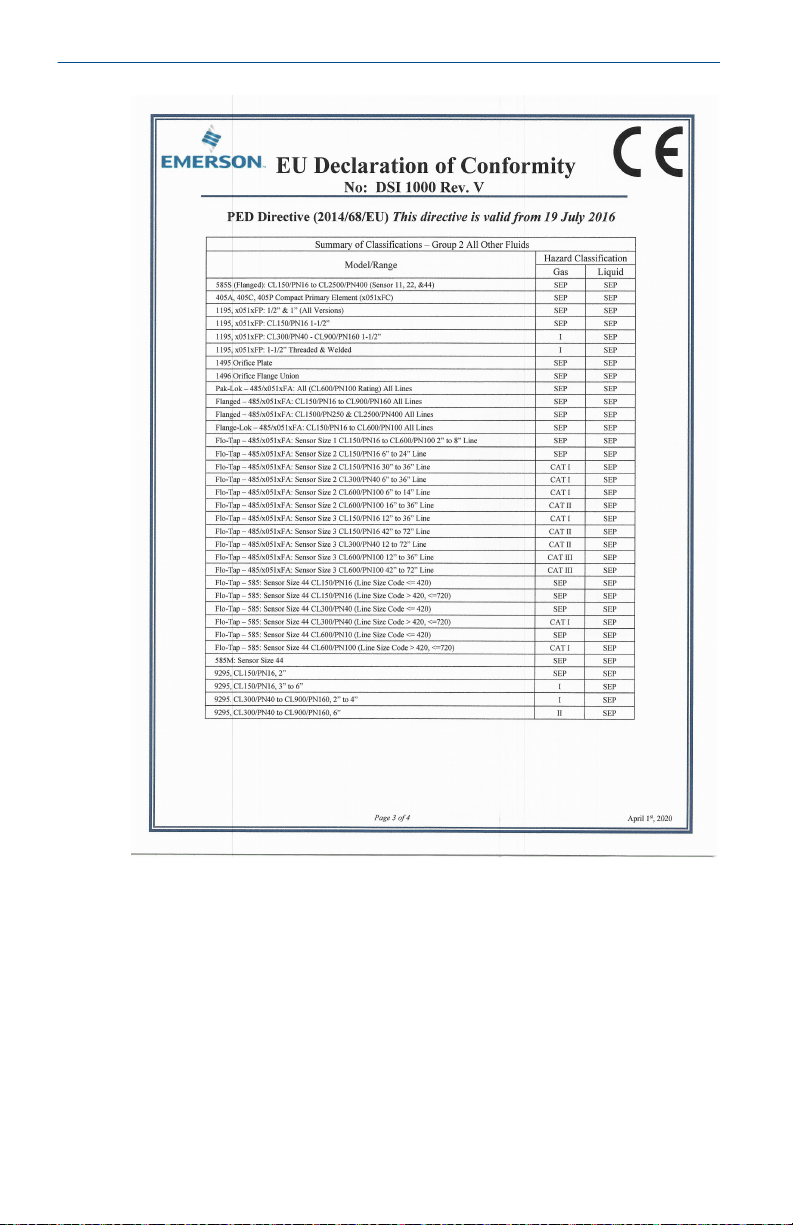

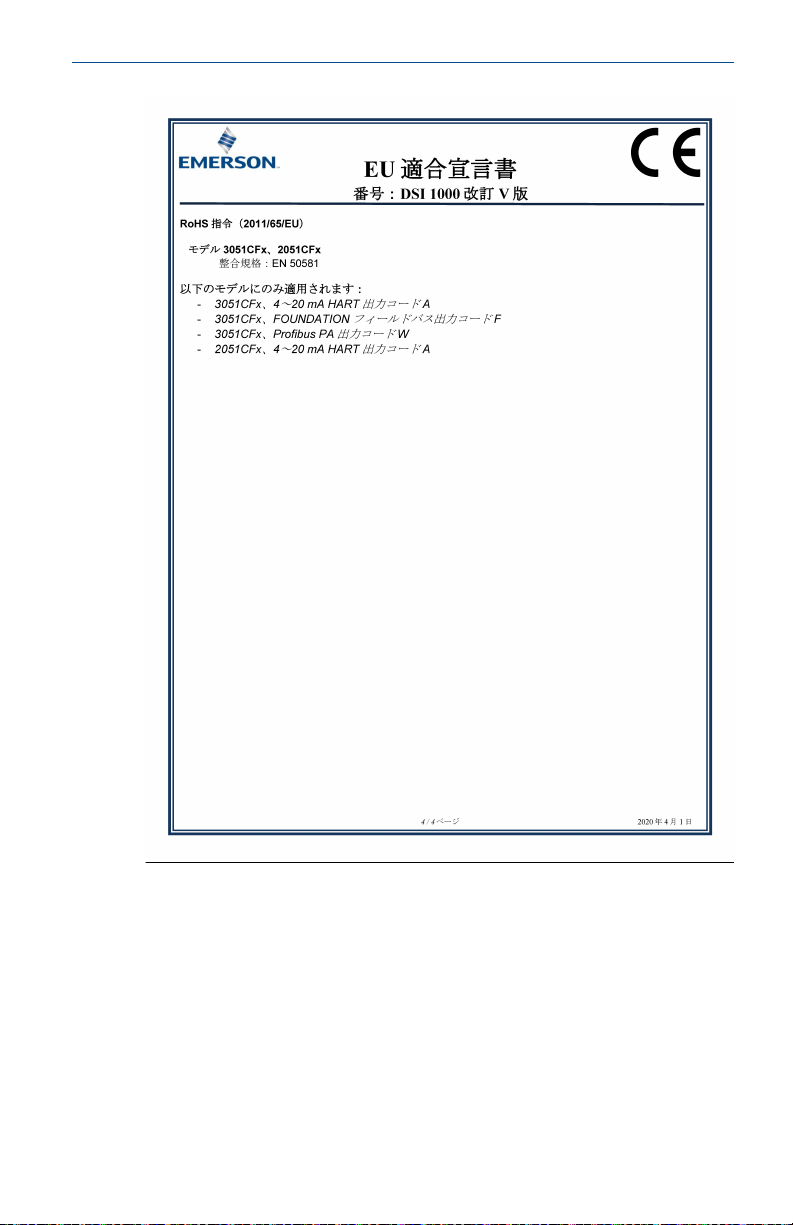

Figure 4-1: Rosemount プライマリエレメントの適合宣言
16 Emerson.com/Rosemount
2 月 2022 年
クイック・スタート・ガイド
クイック・スタート・ガイド
17
クイック・スタート・ガイド 2 月 2022 年
18 Emerson.com/Rosemount
2 月 2022 年
クイック・スタート・ガイド
クイック・スタート・ガイド
19
クイック・スタート・ガイド 2 月 2022 年
20 Emerson.com/Rosemount
2 月 2022 年
クイック・スタート・ガイド
クイック・スタート・ガイド
21
クイック・スタート・ガイド 2 月 2022 年
22 Emerson.com/Rosemount
2 月 2022 年
クイック・スタート・ガイド
クイック・スタート・ガイド
23
クイック・スタート・ガイド 2 月 2022 年
4.4 中国 RoHS
