Príručka so stručným návodom

00825-0127-4805, rev. FE

Marec 2019

Série prevodníkov tlaku Rosemount™ 3051S
a série prietokomeru Rosemount 3051SF

s protokolom FOUNDATION™ Fieldbus

Príručka so stručným návodom

UPOZORNENIE

!

Marec 2019

POZNÁMKA

V tomto návode sú uvedené základné pokyny pre série prevodníkov tlaku Rosemount 3051S. Obsahuje
tiež základné pokyny pre elektroniku pre referenčnú príručku

príručku Rosemount 3051SFC. Neobsahuje pokyny týkajúce sa konfigurácie, diagnostiky, údržby,

servisu, riešenia problémov. Ďalšie pokyny nájdete v referenčnej príručke
F

OUNDATION Fieldbus. Tent dokument je taktiež k dispozícii aj elektronicky na lokalite

Emerson.com/Rosemount

Výbuchy môžu spôsobiť usmrtenie alebo vážne zranenie.

 Kryty prevodníka nedemontujte vo výbušnom prostredí, ak je obvod stále pod prúdom.
 Oba kryty prevodníka musia byť dokonale zaistené, aby boli splnené podmienky na používanie vo

výbušnom prostredí.

 Dbajte na to, aby bolo zariadenie nainštalované v súlade s postupmi iskrovo bezpečného alebo

nezápalného zapojenia.

Úniky počas prevádzky môžu spôsobiť poranenie alebo usmrtenie.

Aby ste zabránili únikom počas prevádzky, používajte iba O-krúžky určené na utesnenie so
zodpovedajúcim prírubovým adaptérom.

Zásah elektrickým prúdom môže spôsobiť usmrtenie alebo vážne zranenie.

Nedotýkajte sa prívodných káblov ani svoriek. Prívodné káble môžu byť pod vysokým napätím, ktoré
môže spôsobiť zásah elektrickým prúdom.

.

Rosemount 3051SFA a referenčnú

zariadenia Rosemount 3051S

Obsah

Montáž prevodníka . . . . . . . . . . . . . . . . . . . .3

Značenie . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Posúdenie natočenia plášťa . . . . . . . . . . . . .8

Zapojenie vedení a spustenie napájania . . .8

2

Kontrola konfigurácie . . . . . . . . . . . . . . . . . 10

Ak chcete zobraziť úroveň alebo prietok,

použite blok AI. . . . . . . . . . . . . . . . . . . . . . 11

Certifikáty výrobku . . . . . . . . . . . . . . . . . . 13

Marec 2019

Prietok

Prietok

Prietok

1.0 Montáž prevodníka

1.1 Meranie prietoku v kvapalinách

1. Na potrubné vedenie namontujte zboku
odberové hrdlo.

2. Montáž vykonajte vedľa alebo pod
odberové hrdlo.

3. Prevodník namontujte tak, aby
výpustné/odvzdušňovacie ventily
smerovali nahor.

1.2 Meranie prietoku v plynoch

1. Na potrubné vedenie namontujte zboku
alebo zhora odberové hrdlo.

2. Montáž vykonajte vedľa alebo nad
odberové hrdlo.

1.3 Meranie prietoku v pare

1. Na potrubné vedenie namontujte zboku
odberové hrdlo.

2. Montáž vykonajte vedľa alebo pod
odberové hrdlo.

3. Impulzové potrubia naplňte vodou.

Príručka so stručným návodom

Prietok

3

Príručka so stručným návodom

Revision: 23

Device Serial Number:

XXXXXXXXXX

Device ID:

0011513051010001440-121698091725

PD Tag:

Tear H ere

COMMISSIONING TAG
Device ID:

0011513051010001440-121698091725

PD Tag:

PT- 101

Revision: 23

Support files available at
Emerson.com/Rosemount

PT-101

Support files available at
Emerson.com/Rosemount

Obrázok 1. Montáž na potrubie a panel

Montáž na panel Montáž na potrubie

Marec 2019

Koplanárna príruba

Tradičná príruba

V rámci potrubia

Plášť

Plantweb

™

Spojovacia skriňa

Displej vzdialenej

montáže

4

Marec 2019

A

44 mm

(4 × 1,75 pal.)

D

44 mm

(4 × 1,75 pal.)

57 mm

(4 × 2,25 pal.)

C

44 mm

(4 × 1,75 pal.)

38 mm

(4 × 1,50 pal.)

B

73 mm

(4 × 2,88 pal.)

1.4 Pri skrutkovaní

Ak je pri inštalácii prevodníka potrebné vykonať montáž procesných prírub,
ventilových blokov alebo prírubových adaptérov, dodržiavajte tieto pokyny
na montáž, aby bolo zabezpečené dokonalé utesnenie na dosiahnutie
optimálnych výkonnostných parametrov prevodníkov. Ako náhradné
súčiastky používajte len skrutky dodané s prevodníkom alebo predávané
spoločnosťou Emerson
prevodníkov s dĺžkou skrutiek potrebnou na správnu montáž prevodníkov.

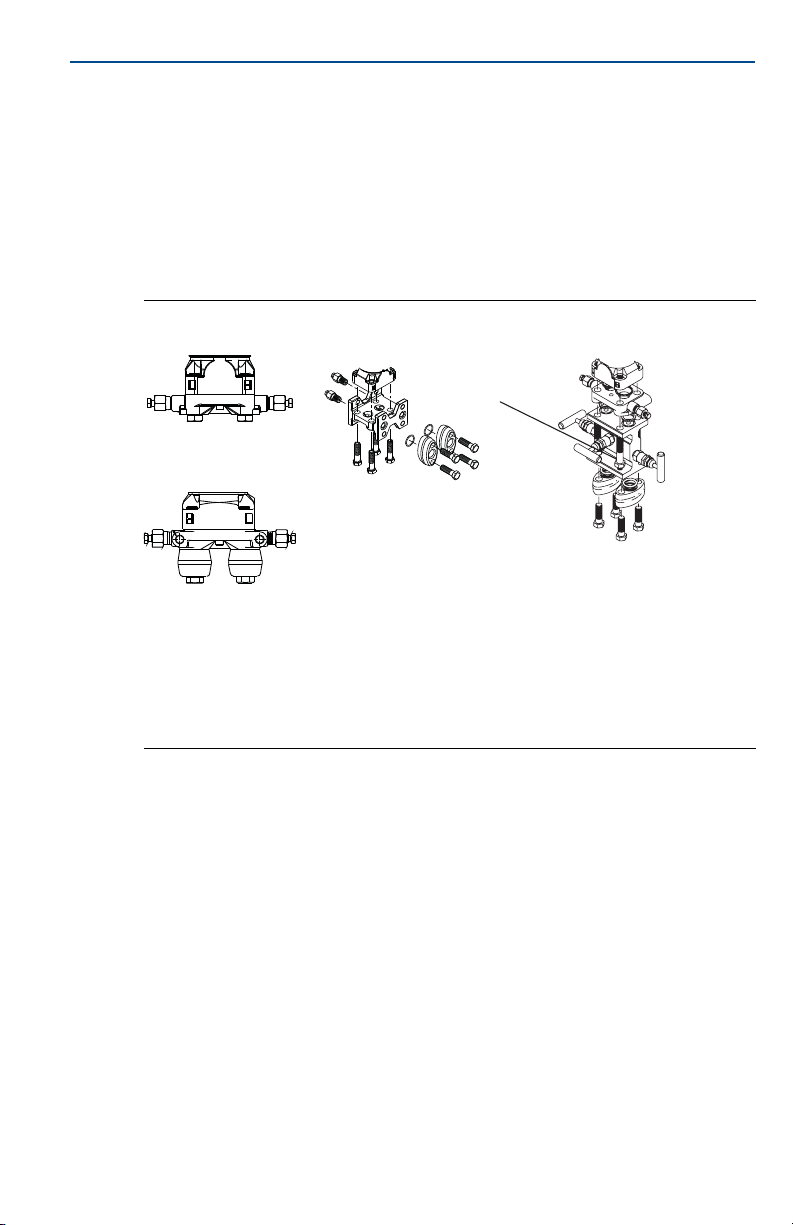

Obrázok 2. Zvyčajné montážne usporiadanie prevodníkov

Príručka so stručným návodom

™

. Obrázok 2 znázorňuje bežné spôsoby montáže

A. Prevodník s koplanárnou prírubou
B. Prevodník s koplanárnou prírubou a voliteľnými prírubovými adaptérmi
C. Prevodník s tradičnou prírubou a voliteľnými prírubovými adaptérmi
D. Prevodník s koplanárnou prírubou a voliteľným ventilovým blokom

a prírubovými adaptérmi

Skrutky sú zvyčajne vyrobené z uhlíkovej alebo nehrdzavejúcej ocele.
Skontrolujte materiál pomocou značiek na hlave skrutky a údajov, ktoré sa
nachádzajú v časti Tabuľka 1 na strane 6. Ak sa materiál skrutky neuvádza
v časti Tabuľka 1 na strane 6, požiadajte o ďalšie informácie zástupcu
spoločnosti Emerson.

Pri inštalácii skrutiek postupujte nasledovne:

1. Skrutky z uhlíkovej ocele nevyžadujú mazanie a skrutky z nehrdzavejúcej

2. Skrutky dotiahnite rukou.

ocele sú na uľahčenie inštalácie pokryté vrstvou maziva. Ani na jeden typ
skrutiek preto pri montáži neaplikujte žiadne ďalšie mazivo.

3. Utiahnite skrutky do kríža počiatočným uťahovacím momentom.
Hodnotu počiatočného uťahovacieho momentu uvádza Ta bu ľka 1 na

strane 6.

4. Rovnakým spôsobom uťahovania do kríža utiahnite skrutky konečným
uťahovacím momentom. Hodnotu konečného uťahovacieho momentu
uvádza Ta b uľka 1 na strane 6.

5

Príručka so stručným návodom

UPOZORNENIE

!

316

316

316

SW

316

STM

316

R

B8M

A

B

C

Rosemount 3051S/3051/2051/4088

D

5. Pred aplikovaním tlaku do zariadenia najskôr overte, či prírubové skrutky
prečnievajú cez oddeľovaciu platňu.

Tabuľka 1. Hodnoty uťahovacieho momentu pre prírubu a skrutky

adaptéra príruby

Marec 2019

Materiál skrutky Značky na hlave

Uhlíková oceľ
(CS)

Nehrdzavejúca
oceľ (SST)

B7M

1.5 O-krúžky s adaptérmi príruby

V prípade nenainštalovania správnych O-krúžkov prírubového adaptéra môže dôjsť kúnikom
počas prevádzky, ktoré môžu spôsobiť usmrtenie alebo závažné poranenie. Dva prírubové
adaptéry sa od seba odlišujú jedinečnými drážkami pre O-krúžky. Používajte iba O-krúžok
určený pre konkrétny prírubový adaptér podľa znázornenia na nižšie uvedenom obrázku:

Počiatočný

uťahovací

moment

300 in-lb 650 in-lb

150 in-lb 300 in-lb

Konečný

uťahovací

moment

A. Prírubový adaptér
B. O-krúžok
C. Na báze PTFE (hranatý profil)

D. Elastomér (okrúhly profil)

Po každom odstránení prírub alebo adaptérov vizuálne skontrolujte O-krúžky. Ak vidíte
akékoľvek známky poškodenia, napríklad štrbiny alebo zárezy, vymeňte ich. V prípade výmeny
O-krúžkov po inštalácii znova dotiahnite skrutky príruby a nastavovacie skrutky, aby ste
vykompenzovali zmeny po nasadení O-krúžku z PTFE.

6

Marec 2019

A

Príručka so stručným návodom

1.6 Orientácia manometrického prevodníka v rámci potrubia

Dolná tlaková prípojka (referenčný atmosférický tlak) na manometrickom
prevodníku v rámci potrubia sa nachádza pod označením drieku snímača
modulu. (Pozrite si Obrázok 3.)

Odvzdušňovacie otvory nesmú byť blokované žiadnymi prekážkami okrem
iného vrátane farby, prachu a maziva. Prevodník preto namontujte tak, aby
bolo možné nečistoty ľahko odstrániť.

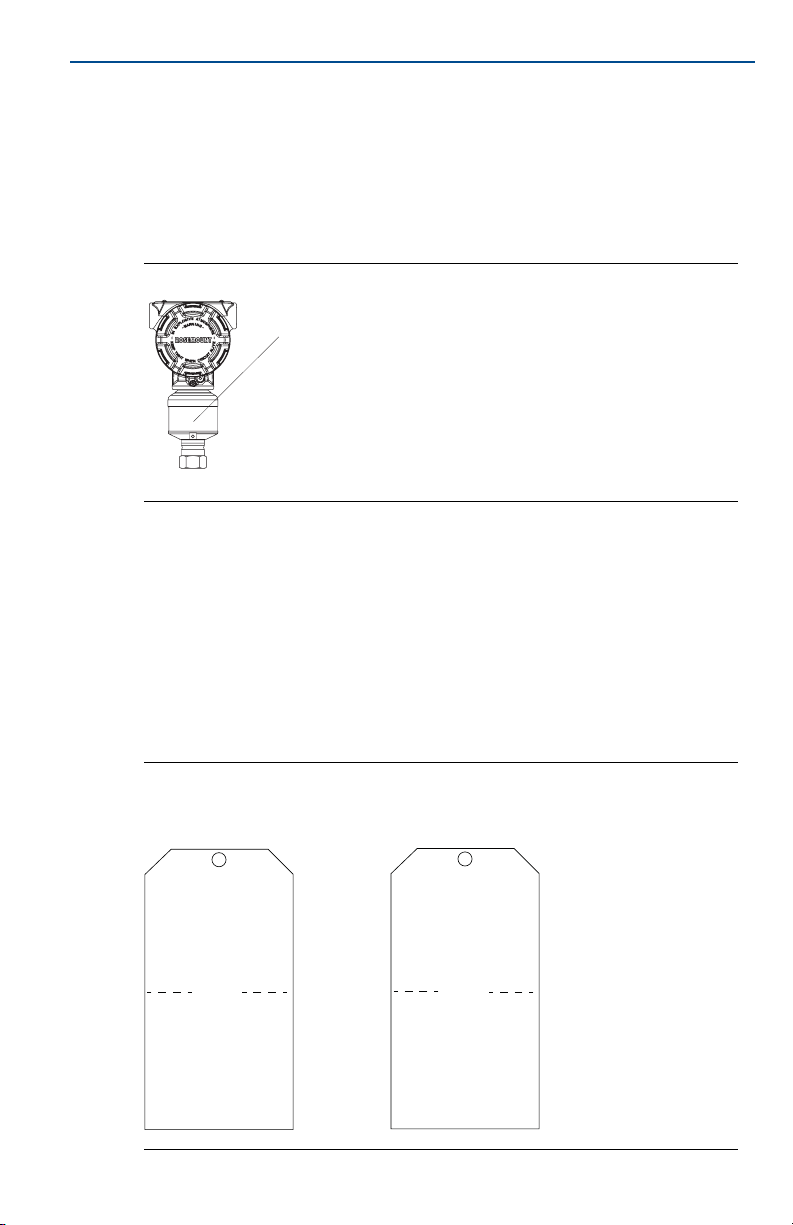

Obrázok 3. Manometrický prevodník v rámci potrubia

A. Dolná tlaková prípojka (pod označením drieku)

2.0 Značenie

2.1 (Papierový) štítok uvedenia do prevádzky

Ak chcete identifikovať, ktoré zariadenie sa nachádza na určitom mieste,
použite odnímateľný štítok dodávaný s prevodníkom. Uistite sa, že sa
označenie fyzického zariadenia (značka PD) správne zadalo na obidve
miesta na štítku uvedenia do prevádzky. Odtrhnite spodnú časť štítka
anatúto časť napíšte „fyzický štítok“. Teraz sa môže odovzdať osobe,
ktorá dokáže priradiť ID zariadenia k želanému štítku.

Obrázok 4. Štítok uvedenia do prevádzky

Foundation Fieldbus revízia ITK5
(predvolená možnosť)

COMMISSIONING TAG
Device ID:

0011513051010001440-121698091725

PD Tag:

PT- 101

Revision: 23

Support files available at
Emerson.com/Rosemount

Tear Her e

Revision: 23

Support files available at
Emerson.com/Rosemount

Device Serial Number:

XXXXXXXXXX

Device ID:

0011513051010001440-121698091725

PD Tag:

PT-101

Foundation Fieldbus revízia ITK6
(voliteľný kód IT6)

COMMISSIONING TAG
Device ID:

001151AA00010001440-121698091725

PD Tag:

PT- 101

Revision: 24

Support files available at
Emerson.com/Rosemount

Tear Her e

Revision: 24

Support files available at
Emerson.com/Rosemount

Device Serial Number:

XXXXXXXXXX

Device ID:

001151AA00010001440-121698091725

PD Tag:

PT-101

7

Príručka so stručným návodom

A

Poznámka

Popis zariadenia načítaný do hostiteľského systému musí mať rovnakú revíziu ako
zariadenie. Opis zariadenia môžete prevziať z lokality Emerson.com/Rosemount
alebo Fieldbus.org.

3.0 Posúdenie natočenia plášťa

Aby ste zaistili lepší prístup k vedeniam alebo lepší výhľad na doplnkový
LCD displej:

1. Povoľte nastavovaciu skrutku otáčania puzdra.

2. Najskôr otočte plášť do požadovanej polohy v smere pohybu
hodinových ručičiek. Ak koniec závitu nepustí puzdro do požadovanej
polohy, otočte ho do požadovanej polohy proti smeru pohybu
hodinových ručičiek (do 360° od konca závitu).

3. Znova dotiahnite nastavovaciu skrutku otáčania plášťa.

Obrázok 5. Nastavovacia skrutka plášťa snímača

PlantWeb

Marec 2019

A. Skrutka na nastavenie natočenia plášťa (3/32 pal.)

4.0 Zapojenie vedení a spustenie napájania

4.1 Pripojenie káblov

Segmentový kábel môže vstúpiť do prevodníka cez jedno z pripojovacích
potrubí na puzdre. Vertikálnemu vstupu káblov by sa malo predchádzať.
Pri inštaláciách, kde sa môže nahromadiť vlhkosť a preniknúť do
pripojovacieho priestoru, sa odporúča vytváranie prevísajúcich slučiek.

4.2 Zdroj napájania

Aby všetky funkcie prevodníka správne fungovali, na svorkách je potrebné
jednosmerné napätie s hodnotou 9 až 32 Vdc (9 až 17,5 Vdc pri FISCO).

4.3 Sieťový kondicionér

Segment Fieldbus vyžaduje sieťový kondicionér, aby izoloval prívodný
sieťový filter a oddelil segment od ostatných segmentov pripojených
k rovnakému zdroju napájania.

8

Marec 2019

FIELDBUS WIRING

DP

B

D

A

C

Minimalizujte

vzdialenosť

4.4 Ukončenie signálu

Každý segment Fieldbus vyžaduje ukončenia na každom konci segmentu.
Zlyhanie pri správnom ukončení segmentov môže spôsobiť komunikačné
chyby so zariadeniami na danom segmente.

4.5 Prepäťová ochrana

Zariadenia prepäťovej ochrany vyžadujú, aby sa z dôvodu správnej
prevádzky prevodník uzemnil. Ďalšie informácie nájdete v časti Uzemnenie.

4.6 Uzemnenie

Na module snímača a vo vnútri pripojovacieho priestoru sú k dispozícii
uzemňovacie svorky. Tieto uzemňovacie svorky sa používajú, keď sú
nainštalované radové svorkovnice s ochranou pred prechodným napätím
alebo keď to vyžadujú miestne predpisy.

1. Odstráňte kryt plášťa na strane VONKAJŠÍCH SVORIEK.

2. Zapojte dvojicu vodičov a uzemnite ich tak, ako to znázorňuje Obrázok 6.
a. Svorky nie sú citlivé na polaritu.

b. Tienenie kábla by malo byť:

 Presne zastrihnuté a zaizolované proti kontaktu s plášťom

prevodníka

 Pripojené k bodu ukončenia bez prerušovania
 Pripojené ku kvalitnému uzemneniu na konci prívodu elektrického

napájania

Príručka so stručným návodom

Obrázok 6. Vedenie

A. Pripojte tienenie naspäť k uzemneniu

na

pájacieho zdroja

B. Orežte tienenie a zaizolujte D. Zaizolujte tienenie

3. Založte späť kryt plášťa. Kryt sa odporúča dotiahnuť tak, aby medzi

C. Uzemnite, aby sa dosiahla

prep

äťová ochrana

krytom a plášťom nebola žiadna medzera.

4. Zapojte a utesnite nepoužité pripojenie potrubia.

9

Príručka so stručným návodom

POZNÁMKA

Uzavretá rúrková záslepka musí byť inštalovaná v nepoužitom otvore potrubia s minimálne
piatimi závitmi, aby sa dodržali požiadavky na odolnosť voči výbuchom. Ďalšie pokyny nájdete
v referenčnej príručke
taktiež k dispozícii aj elektronicky na lokalite Emerson.com/Rosemount

zariadenia Rosemount 3051S FOUNDATION Fieldbus. Táto príručka je

5.0 Kontrola konfigurácie

Na základnú konfiguráciu prevodníka použite nasledujúce príklady blokov.
Pokročilejšie konfigurácie nájdete v referenčnej príručke zariadenia
Rosemount 3051S FOUNDATION Fieldbus.

Poznámka

Používatelia zariadenia DeltaV™ by mali na bloky zdroja a prevodníka použiť program
DeltaV Explorer a na funkčné bloky program Control Studio.

5.1 Konfigurácia bloku AV

Konfiguračné parametre bloku AV

Ako návod použite príklady pre tlak, prietok DP a hladinu DP.

Parametre Vstupné údaje

Kanál 1 = Tlak alebo 2 = Teplota snímača

L_Type Priamy, nepriamy alebo diferenciálny

XD_Scale Rozsah a technické jednotky

Pa bar pal. H2O pri 68 °F cm H2O pri 4 °C

kPa mbar mm H2O pri 68 °F st H2O

MPa atm st H2O pri 68 °F pal. H2O

(1)

psf

(1)

pal. H2O pri 60 °F

hPa

psi °C st H2O pri 60 °F

torr °F st H2O pri 4 °C

Out_Scale Rozsah a technické jednotky

Marec 2019

.

(1)

pal. Hg pri 0 °C

(1)

(1)

(1)

(1)

(1)

g/cm

kg/m2

kg/cm

2

(1)

2

mm Hg pri 0 °C

mm H2O pri 4 °C

pal. H2O pri 4 °C

mm Hg pri 0 °C

cm Hg pri 0 °C

m H2O pri 4 °C

(1)

(1)

(1)

10

1. K dispozícii iba s možnosťou IT6.

Marec 2019

Príručka so stručným návodom

Príklad tlaku

Parametre Vstupné údaje

Kanál 1

L_Type Priamy

XD_Scale Pozrite si zoznam technických jednotiek.

Out_Scale Nastavte hodnoty mimo prevádzkového rozsahu.

Príklad prietoku DP

Parametre Vstupné údaje

Kanál 1

L_Type Diferenciálny

XD_Scale 0 – 100 pal. H2O pri 68 °F

Out_Scale 0 – 20 galónov za minútu

Príklad hladiny DP

Parametre Vstupné údaje

Kanál 1

L_Type Nepriamy

XD_Scale 0 – 300 pal. H2O pri 68 °F

Out_Scale 0 – 25 st.

Zobrazenie tlaku na LCD displeji

Parametre Vstupné údaje

Zobraziť
parameter

Typ ventilu č. 1 Snímač prevodníka ventilu

Štítok na ventile Prevodník

Register
parametrov

Typy jednotiek Autom.

Pomocou voliteľného kódu IT6 vyberte začiarkavacie políčko „Tlak“ na
obrazovke konfigurácie displeja.

Poznámka

Ak chcete zobraziť úroveň alebo prietok, použite blok AI.

1

Primárna premenná

11

Príručka so stručným návodom

6.0 Vyladenie prevodníka

Poznámka

Prevodníky sa dodávajú plne nakalibrované podľa požiadaviek alebo nastavené
na východzie hodnoty z výroby v plnom rozsahu (rozsah = medzná hodnota hornej
hranice).

6.1 Vyladenie nuly

Vyladenie nuly je jednobodové nastavenie, ktoré sa používa na
kompenzáciu montážnej polohy a účinkov tlaku potrubia. Pri vylaďovaní
nuly dbajte na to, aby bol otvorený vyrovnávací ventil a všetky impulzové
vedenia mali správnu úroveň naplnenia.
Prevodník umožní odrezať len tri až päť percentné vyrovnanie chyby
adresy URL. V prípade väčších nulových chýb kompenzujte posun
pomocou možností XD_Scaling, Out_Scaling a Indirect_L Type, ktoré
sú súčasťou bloku AV.

Používanie hostiteľského systému

Vykonajte metódu vyladenia nuly, ak hostiteľský systém podporuje metódy
spojené s blokom prevodníka 1100. V opačnom prípade, ak hostiteľský
systém nepodporuje metódy, pozrite si referenčnú príručku
Rosemount 3051S FOUNDATION Fieldbus.

Marec 2019

12

Marec 2019

Príručka so stručným návodom

7.0 Certifikáty výrobku

Rev 1.15

7.1 Informácie o európskych smerniciach

Kópiu vyhlásenia o zhode s EÚ nájdete na konci príručky so stručným
návodom. Najnovšiu verziu vyhlásenia o zhode s EÚ nájdete na

Emerson.com/Rosemount

7.2 Osvedčenie o bežnom prostredí

Snímač bol štandardne skúšaný a testovaný v celonárodne uznávanom
skúšobnom laboratóriu (NRTL) akreditovanom Federálnou správou pre
bezpečnosť a ochranu zdravia pri práci (OSHA), či jeho dizajn vyhovuje
základným elektrickým, mechanickým a požiarnym požiadavkám.

7.3 Inštalácia vybavenia v Severnej Amerike

Predpisy National Electrical Code® (NEC) v USA a Canadian Electrical Code
(CEC) v Kanade povoľujú používanie zariadení s označením divízie v zónach
a zariadení s označením zóny v divíziách. Príslušné označenia musia byť
vhodné pre oblasť klasifikácie a triedu plynov a teploty. Tieto informácie sú
jasne definované v príslušných pravidlách.

7.4 USA

E5 USA – odolnosť voči výbuchom (XP) a odolnosť voči vznieteniu prachu (DIP)

Certifikát: FM16US0090
Normy: FM trieda 3600 – 2011, FM trieda 3615 – 2006, FM trieda 3616 – 2011,

FM trieda 3810 – 2005, ANSI/NEMA

Označenia: XP CL I, DIV 1, GP B, C, D; DIP CL II, DIV 1, GP E, F, G; CL III;

T5(–50 °C ≤ T

I5 FM – iskrová bezpečnosť (IS) a nezápalnosť (NI)

Certifikát: FM16US0089X
Normy: FM trieda 3600 – 2011, FM trieda 3610 – 2010, FM trieda 3611 – 2004,

Označenia: IS CL I, DIV 1, GP A, B, C, D; CL II, DIV 1, GP E, F, G; trieda III; trieda 1,

Špeciálne podmienky pre bezpečné použitie:

1. Prevodník tlaku Rosemount 3051S/3051S-ERS obsahuje hliník a považuje
pote
je nutné p

FM trieda 3810 – 2005, NEMA 250 – 2003

Zóna 0 AEx ia IIC T4; NI CL 1, DIV 2, GP A, B, C, D;
T4(–50 °C ≤T
keď je pripojený na výkres Rosemount 03151-1006; typ 4X

nciálne riziko vznietenia nárazom alebo trením. Počas inštalác

ostupovať opatrne, aby sa zabránilo nárazu a treniu.

.

®

250 – 2003

≤ +85 °C); utesnené vo výrobe; typ 4X

a

≤+70 °C) [HART]; T4(–50 °C ≤Ta ≤+60 °C) [Fieldbus];

a

ie a používania

sa za

Poznámka

Prevodníky označené NI CL 1, DIV 2 môžu byť inštalované v prostrediach oddielu 2
s použitím všeobecných spôsobov kabeláže oddielu 2 alebo nezápalnej kabeláže
(NIFW). Pozrite výkres 03151-1006.

13

Príručka so stručným návodom

IE FM FISCO

Certifikát: FM16US0089X
Normy: FM trieda 3600 – 2011, FM trieda 3610 – 2010, FM trieda 3611 – 2004,

Označenia: IS CL I, DIV 1, GP A, B, C, D; T4(–50 °C ≤T

Špeciálne podmienky pre bezpečné použitie:

1. Prevodník tlaku Rosemount 3051S/3051S-ERS obsahuje hliník
sa
a

FM trieda 3810 – 2005, NEMA 250 – 2003

prostredníctvom výkresu Rosemount 03151-1006; typ 4X

za potenciálne riziko vznietenia nárazom alebo trením. Poč

používania je nutné postupovať opatrne, aby sa zabránilo nárazu a treniu.

7.5 Kanada

E6 CSA odolnosť voči výbuchom, proti vznieteniu prachu a oddiel 2

Certifikát: 1143113
Normy: CAN/CSA C22.2 č. 0-10, CSA Std C22.2 č. 25-1966,

CSA Std C22.2 č. 30-M1986, CAN/CSA C22.2 č. 94-M91,
CSA Std C22.2 č. 142-M1987, CSA Std C22.2 č. 213-M1987,
ANSI/ISA 12.27.01-2003, CSA Std C22.2 č. 60529:05

Označenia: zabezpečenie proti výbuchu – trieda I, oddiel 1, skupiny B, C a D;

I6 CSA iskrová bezpečnosť

Certifikát: 1143113
Normy: CAN/CSA C22.2 č. 0-10, CSA Std C22.2 č. 30-M1986,

Označenia: iskrová bezpečnosť triedy I, oddiel 1; skupiny A, B, C, D; vhodné pre

IF CSA FISCO

Certifikát: 1143113
Normy: CAN/CSA C22.2 č. 0-10, CSA Std C22.2 č. 30-M1986,

Označenia: FISCO iskrová bezpečnosť triedy I, oddiel 1; skupiny A, B, C, D; vhodné

zabezpečenie proti vznieteniu prachu pre triedu II, oddiel 1, skupiny E,
F, G, triedu III; vhodné pre triedu I, zónu 1, skupinu IIB+H2, T5; vhodné
pre triedu I, oddiel 2, skupiny A, B, C, D; vhodné pre triedu I, zónu 2,
skupinu IIC, T5; pri pripojení prostredníctvom výkresu
Rosemount 03151-1013; Typ 4X

CAN/CSA C22.2 č. 94-M91, CSA Std C22.2 č. 142-M1987,
CSA Std C22.2 č. 157-92, ANSI/ISA 12.27.01-2003,
CSA Std C22.2 č. 60529:05

triedu 1, zónu 0, IIC, T3C; pri pripojení prostredníctvom výkresu
Rosemount 03151-1016 [3051S] 03151-1313 [ERS]; typ 4X

CAN/CSA C22.2 č. 94-M91, CSA Std C22.2 č. 142-M1987,
CSA Std C22.2 č. 157-92, ANSI/ISA 12.27.01-2003,
CSA Std C22.2 č. 60529:05

pre triedu 1, zónu 0, IIC, T3C; pri pripojení prostredníctvom výkresu
Rosemount 03151-1016 [3051S] 03151-1313 [ERS]; typ 4X

Marec 2019

≤ +60 °C); pri pripojení

a

a považuje

as inštalácie

14

Marec 2019

7.6 Európa

E1 Ohňovzdornosť ATEX

Certifikát: KEMA 00ATEX2143X
Normy: EN 60079-0:2012+A11:2013, EN 60079-1:2014, EN 60079-26:2015
Označenia: II 1/2 G Ex d IIC T6…T4 Ga/Gb, T6(–60 °C ≤T

Teplotná trieda Teplota procesu

T6 –60 °C až +70 °C

T5 –60 °C až +80 °C

T4 –60 °C až +120 °C

Špeciálne podmienky na bezpečné používanie (X):

1. Toto zariadenie obsahuje tenkostennú membránu s hr
ktorá tvorí hran
časti zariadenia). Podrobné informácie o materiáli membrány nájdete podľa
kódu modelu v
zohľadniť podmienky okolitého

zaistenie bezpečnosti počas očakávanej životnosti sa

Na
musia dôsledne

2. Ohňovzdorné spoje nie sú určené na opr

3.

Neštandardné voliteľné typy náterov môžu spôsobiť riziko elektrostatickéh
výboja. Za
s

náterom môže vytvárať elektrostatický náboj a natreté povrchy č
navlhčenou ha
šp

eciálneho objednávacieho kódu, požiadajte výrobcu o ďalšie inform

Náležité káble, priechodky a konektory musia byť vhodné pre teploty vyššie

4.
o 5 °C, ako je maximálna predpísaná teplota pre dané miesto inštalácie.

I1 Iskrová bezpečnosť ATEX

Certifikát: BAS01ATEX1303X
Normy: EN 60079-0: 2012+A11:2013, EN 60079-11: 2012
Označenia: II 1 G Ex ia IIC T4 Ga, T4(–60 °C ≤T

Model U

Supermodul

3051S...A; 3051SF…A;
3051SAL…C

3051S…F; 3051SF…F 30 V 300 mA 1,3 W 0 0

3051S …A…M7, M8 alebo M9;
3051SF …A…M7, M8 alebo M9;
3051SAL…C… M7, M8 alebo M9

3051SAL alebo 3051SAM 30 V 300 mA 1,0 W 12 nF 33 µH

3051SAL…M7, M8 alebo M9
3051SAM…M7, M8 alebo M9

Možnosť RTD pre 3051SF 5 V 500 mA 0,63 W

Príručka so stručným návodom

T5/T4(–60 °C ≤T

≤+80 °C)

a

úbkou menej ako 1 mm,

icu medzi ELP Ga (procesné spojenie) a EPL Gb (všetky

technickom liste. Pri inštalácii, údržbe a používaní je potr

prostredia, ktorým bude me

pri inštalácii a údržbe

dodržiavať pokyny výrobcu.

avu.

riadenie neinštalujte spôsobom, pri ktor

om sa na povrchoch

ndrou. Ak je náterová farba objednávaná prostredníctvo

≤+70 °C)

a

I

i

™

30 V 300 mA 1,0 W 30 nF 0

30 V 300 mA 1,0 W 12 nF 0

30 V 300 mA 1,0 W 12 nF 60 µH

30 V 300 mA 1,0 W 12 nF 93 µH

P

i

i

Nepoužíva saNepoužíva

≤+70 °C),

a

ostatné

ebné

mbrána vystavená.

o

istite iba

m

ácie.

C

i

L

i

sa

Špeciálne podmienky na bezpečné používanie (X):

1. Prevodníky modelu 3051S vybavené prepäťovou ochra
absolvovať 500

60079-11:2012. Toto sa musí zohľadniť počas inštalácie.

EN

V test odolnosti podľa definície v odseku 6.3.13 nor

nou nedokážu

my

15

Príručka so stručným návodom

Marec 2019

2. Kolíky svoriek supermodulu modelu 3051S sa musia dodať so stupňom ochr
minimálne

3. Puzdro modelu 3051S môže byť vyrobené z hliníkovej zliatiny a
môže b
je potr

IP20 v súlade s normou IEC/EN 60529.

yť aplikovaný polyuretánový náter. No

ak je umiestnené v oblasti zóny 0,

ebné chrániť ho pred nárazmi alebo odermi.

na jeho povrchu

IA ATEX FISCO

Certifikát: BAS01ATEX1303X
Normy: EN 60079-0: 2012+A11:2013, EN 60079-11: 2012
Označenia: II 1 G Ex ia IIC T4 Ga, T4(–60 °C ≤T

Parameter

Napätie U
Prúd I
Napájanie P
Kapacitný odpor C
Indukčnosť L

i

i

i

i

i

FISCO

17,5 V

380 mA

5,32 W

0
0

≤+70 °C)

a

Špeciálne podmienky na bezpečné používanie (X):

1. Prevodníky modelu 3051S vybavené prepäťovou ochranou nedokáž

u
absolvovať 500 V test odolnosti podľa definície v odseku 6.3.13 normy
EN

60079-11:2012. Toto sa musí zohľadniť počas inštalácie.

2. Kolíky svoriek supermodulu modelu 3051S sa musia dodať so stupňom ochr
minimálne

3. Puzdro modelu 3051S môže byť vyrobené z hliníkovej zliatiny a
môže b
je potr

IP20 v súlade s normou IEC/EN 60529.

yť aplikovaný polyuretánový náter. No

ak je umiestnené v oblasti zóny 0,

ebné chrániť ho pred nárazmi alebo odermi.

na jeho povrchu

ND ATEX – odolné voči prachu

Certifikát: BAS01ATEX1374X
Normy: EN 60079-0: 2012+A11:2013, EN 60079-31: 2009
Označenia: II 1 D Ex ta IIIC T105 °C T

V

= 42,4 V

max

95 °C Da, (–20 °C ≤Ta ≤+85 °C),

500

Špeciálne podmienky na bezpečné používanie (X):

1. Použité káblové otvory musia mať rovnaký stupeň krytia ako kryt, a to minimálne
po triedu ochrany IP66.

2. Nepoužité káblové otvory musia byť uzatvorené vhodnými záslepnými zátkami,
ktoré zaručia rovnaký stupeň krytia ako kryt, a to minimálne po triedu ochrany IP66.

3. Vstupné otvory káblov a záslepné zátky musia byť vhodné pre okolitý te
r

ozsah prístroja a musia odolať nárazovému testu 7 J.

4. Supermodul(-y) sa musia bezpečne zaskrutkovať na
zachovala ochr

ana proti vniknutiu cudzích látok do puzdra(-ier).

svoje miesto, aby sa

N1 ATEX typ n

Certifikát: BAS01ATEX3304X
Normy: EN 60079-0: 2012+A11:2013, EN 60079-15: 2010
Označenia: II 3 G Ex nA IIC T5 Gc, (–40 °C ≤T

≤+85 °C), V

a

max

= 45 V

Špeciálne podmienky na bezpečné používanie (X):

1. Zariadenie nedokáže odolať 500 V izolačnému testu, ktor
normy EN 6007

9-15:2010. Toto sa musí zohľadniť pri inštalácii zariadenia.

ý vyžaduje odsek 6.5

any

any

plotný

16

Poznámka

Zostava RTD nie je súčasťou typového schválenia n Rosemount 3051SFx.

Marec 2019

7.7 Medzinárodné

E7 IECEx – odolnosť voči vznieteniu a prachu

Certifikát: IECEx KEM 08.0010X (odolnosť voči vznieteniu)
Normy: IEC 60079-0:2011, IEC 60079-1:2014, IEC 60079-26:2014
Označenia: Ex db IIC T6…T4 Ga/Gb, T6(–60 °C ≤T

T5/T4(–60 °C ≤T

Teplotná trieda Teplota procesu

T6 –60 °C až +70 °C

T5 –60 °C až +80 °C

T4 –60 °C až +120 °C

Špeciálne podmienky na bezpečné používanie (X):

1. Toto zariadenie obsahuje tenkostennú membránu s hr
ktorá tvorí hranicu
časti zariadenia). Podrobné informácie o materiáli membrány nájdete podľa
kódu modelu v
zohľadniť podmienky okolitého

zaistenie bezpečnosti počas očakávanej životnosti sa

Na
musia dôsledne

2. Ohňovzdorné spoje nie sú určené na opravu.

3. Neštandardné voliteľné typy náterov môžu spôsobiť riziko elektrostatickéh
výboja. Za
s

náterom môže vytvárať elektrostatický náboj a natreté povrchy č
navlhčenou ha
šp

eciálneho objednávacieho kódu, požiadajte výrobcu o ďalšie inform

Náležité káble, priechodky a konektory musia byť vhodné pre teploty vyššie

4.
o 5 °C, ako je maximálna predpísaná teplota pre dané miesto inštalácie.

Certifikát: IECEx BAS 09.0014X (prach)
Normy: IEC 60079-0:2011, IEC 60079-31:2008
Označenia: Ex ta IIIC T 105 °C T

Špeciálne podmienky na bezpečné používanie (X):

1. Použité káblové otvory musia mať rovnaký stupeň krytia ako kryt, a to minimálne
po triedu ochrany IP66.

2. Nepoužité káblové otvory musia byť uzatvorené vhodnými záslep
kto

ré zaručia rovnaký stupeň krytia ako kryt, a to minimálne po triedu ochr
IP66.
Vstupné otvory káblov a záslepné zátky musia byť vhodné pr

3.
rozsah prístroja a musia odolať nárazovému testu 7 J.
Supermodul Rosemount 3051S sa musí bezpečne zaskrutkovať

4.
miesto, ab

I7 IECEx – iskrová bezpečnosť

Certifikát: IECEx BAS 04.0017X
Normy: IEC 60079-0: 2011, IEC 60079-11:2011
Označenia: Ex ia IIC T4 Ga, T4(–60 °C ≤T

Model U

Supermodul 30 V 300 mA 1,0 W 30 nF 0
3051S...A; 3051SF…A;

3051SAL…C
3051S…F; 3051SF…F 30 V 300 mA 1,3 W 0 0

medzi ELP Ga (procesné spojenie) a EPL Gb (všetky ostatné

technickom liste. Pri inštalácii, údržbe a používaní je potr

dodržiavať pokyny výrobcu.

riadenie neinštalujte spôsobom, pri ktor

ndrou. Ak je náterová farba objednávaná prostredníctvo

y sa zachovala ochrana proti vniknutiu cudzích látok do puzdra.

Príručka so stručným návodom

≤+70 °C),

≤+80 °C)

a

a

úbkou menej ako 1 mm,

prostredia, ktorým bude me

mbrána vystavená.

pri inštalácii a údržbe

om sa na povrchoch

95 °C Da, (–20 °C ≤Ta ≤+85 °C), V

500

e okolitý teplotný

na svoje

≤+70 °C)

a

I

i

30 V 300 mA 1,0 W 12 nF 0

i

P

i

C

i

ebné

o

istite iba

m

ácie.

= 42,4 V

max

nými zátkami,

any

L

i

17

Príručka so stručným návodom

Marec 2019

Model U

3051S …A…M7, M8 alebo M9;
3051SF …A…M7, M8 alebo M9;
3051SAL…C… M7, M8 alebo M9

3051SAL alebo 3051SAM 30 V 300 mA 1,0 W 12 nF 33 µH
3051SAL…M7, M8 alebo M9

3051SAM…M7, M8 alebo M9

Možnosť RTD pre 3051SF 5 V 500 mA 0,63 W

30 V 300 mA 1,0 W 12 nF 60 µH

30 V 300 mA 1,0 W 12 nF 93 µH

I

i

i

P

i

C

i

Nepoužíva saNepoužíva

Špeciálne podmienky na bezpečné používanie (X):

1. Prevodníky modelu 3051S vybavené prepäťovou ochranou nedokážu absolvovať
500 V test odolnosti podľa definície v odseku 6.3.13 normy EN 60079-11:
T

oto sa musí zohľadniť počas inštalácie.

2. Kolíky svoriek supermodulu modelu 3051S sa musia dodať so stupňom ochran
minimálne

3. Puzdro modelu 3051S môže byť vyrobené z hliníkovej zliati
mô

IP20 v súlade s normou IEC/EN 60529.

ny a na jeho povrchu

že byť aplikovaný polyuretánový náter. No ak je umiestnené v oblasti zóny 0, je

potrebné chrániť ho pred nárazmi alebo odermi.

I7 IECEx iskrová bezpečnosť – skupina I – ťažba (I7 so špeciálnou A0259)

Certifikát: IECEx TSA 14.0019X
Normy: IEC 60079-0:2011, IEC 60079-11:2011
Označenia: Ex ia I Ma (–60 °C ≤T

Model U

Supermodul 30 V 300 mA 1,0 W 30 nF 0
3051S...A; 3051SF…A;

3051SAL…C
3051S…F; 3051SF…F 30 V 300 mA 1,3 W 0 0
3051S …A…M7, M8 alebo M9;

3051SF …A…M7, M8 alebo M9;
3051SAL…C… M7, M8 alebo M9

3051SAL alebo 3051SAM 30 V 300 mA 1,0 W 12 nF 33 µH
3051SAL…M7, M8 alebo M9

3051SAM…M7, M8 alebo M9

Možnosť RTD pre 3051SF 5 V 500 mA 0,63 W

≤+70 °C)

a

I

i

30 V 300 mA 1,0 W 12 nF 0

30 V 300 mA 1,0 W 12 nF 60 µH

30 V 300 mA 1,0 W 12 nF 93 µH

i

P

i

C

i

Nepoužíva saNepoužíva

L

i

sa

2012.

L

i

sa

y

IG IECEx FISCO

18

Špeciálne podmienky na bezpečné používanie (X):

1. Ak je zariadenie vybavené voliteľným 90 V prepäťovým odrušovač
nedokáže
IEC60079-

odolať 500 V testu izolácie požadovaného odsekom 6.3.

11:2011. Toto musí byť zohľadnené pri inštalácii zariadenia.

2. Podmienkou pre bezpečné používanie je, že sa vyššie uvedené

rametre zohľadnia počas inštalácie.

pa

om,

13 normy

vstupné

3. Podmienkou pre výrobu je, že sa pri používaní v skupine I využívajú len zariadenia
vybavené plášťom, krytmi a plášťom senzorového modulu vyrobené z ner
o

cele.

ezovej

Certifikát: IECEx BAS 04.0017X
Normy: IEC 60079-0:2011, IEC 60079-11:2011
Označenia: Ex ia IIC T4 Ga, T4(–60 °C ≤T

≤+70 °C)

a

Marec 2019

Príručka so stručným návodom

Parameter

Napätie U

Prúd I

Napájanie P

Kapacitný odpor C

Indukčnosť L

i

i

i

i

i

FISCO

17,5 V

380 mA

5,32 W

0

0

Špeciálne podmienky na bezpečné používanie (X):

1. Prevodníky modelu 3051S vybavené prepäťovou ochranou nedokážu absolvovať
500 V test odolnosti podľa definície v odseku 6.3.13 normy EN 60079-11

oto sa musí zohľadniť počas inštalácie.

T

2. Kolíky svoriek supermodulu modelu 3051S sa musia dodať so stupňom ochr
minimálne IP20 v sú

lade s normou IEC/EN 60529.

3. Puzdro modelu 3051S môže byť vyrobené z hliníkovej zliatiny a na jeho povrchu
môže byť aplikovaný polyuretánový náter. No ak je umiestnené v oblasti zóny 0,

bné chrániť ho pred nárazmi alebo odermi.

potre

IG IECEx iskrová bezpečnosť – skupina I - ťažba (IG so špeciálnou A0259)

Certifikát: IECEx TSA 14.0019X
Normy: IEC 60079-0:2011, IEC 60079-11:2011
Označenia: FISCO FIELD DEVICE Ex ia I Ma (–60 °C ≤T

Parameter

Napätie U

Prúd I

Napájanie P

Kapacitný odpor C

Indukčnosť L

i

i

i

i

i

FISCO

17,5 V

380 mA

5,32 W

0

0

≤+70 °C)

a

Špeciálne podmienky na bezpečné používanie (X):

1. Ak je zariadenie vybavené voliteľným 90 V prepäťovým odrušovačom, nedokáže
odolať 500
IEC60

V testu izolácie požadovaného odsekom 6.3.13 nor

079-11:2011. Toto musí byť zohľadnené pri inštalácii zariadenia.

my

2. Podmienkou pre bezpečné používanie je, že sa vyššie uvedené vstupné parametre
zohľadnia počas inštalácie.

3. Podmienkou pre výrobu je, že sa pri používaní v Skupine I využívajú len zariadenia
vybavené plášťom, krytmi a plášťom senzorového modulu vyro

bené z nerezovej

ocele.

N7 IECEx

– typ n
Certifikát: IECEx BAS 04.0018X
Normy: IEC 60079-0:2011, IEC 60079-15:2010
Označenia: Ex nA IIC T5 Gc (–40 °C ≤T

≤+85 °C)

a

Špeciálne podmienky na bezpečné používanie (X):

1. Zariadenie nedokáže odolať 500 V izolačnému testu, ktorý vyžaduje

my EN 60079-15:2010. Toto sa musí zohľadniť pri inštalácii zariadenia.

nor

odsek 6.5

:2012.

any

je

19

Príručka so stručným návodom

7.8 Brazília

E2 INMETRO odolnosť voči vznieteniu

Certifikát: UL-BR15.0393X
Normy: ABNT NBR IEC 60079-0:2008 + korigendum 1:2011,

ABNT NBR IEC 60079-1:2009 + korigendum 1:2011,
ABNT NBR IEC 60079-26:2008 + korigendum 1:2008

Označenia: Ex d IIC T* Ga/Gb, T6(–60 °C ≤T

Špeciálne podmienky na bezpečné používanie (X):

1. Zariadenie obsahuje tenkostennú membránu. Pri inštalácii, údržbe a používan

je potrebné
vystave
inštalácii a údr

2. Informácie o rozmeroch spojov s odolnosťou voči vznieteniu vám poskytn

výrobca.

I2/IB INMET

Certifikát: UL-BR 15.0392X
Normy: ABNT NBR IEC 60079-0:2008 + Errata 1:2011,

Označenia: Ex ia IIC T4 Ga (–60 °C ≤T

Špeciálne podmienky na bezpečné používanie (X):

1. Povrchový merný odpor antény je väčší ako 1 GΩ

nahro
rozpúšťadlami či suchou handrou.

2. Napájací modul modelu 701PBKKF je možné vymeniť v nebezpečnom

prostredí. Napájací modul má povrchový odpor viac ako 1 GΩ
spr
miesto inštalácie a
zabr

3. Puzdro 3051S môže byť vyrobené z hliníkovej zlia

byť aplikovaný polyur
si vyžadujú

Model U

Supermodul 30 V 300 mA 1,0 W 30 nF 0

3051S...A; 3051SF…A;
3051SAL…C

3051S…F; 3051SF…F 30 V 300 mA 1,3 W 0 0

3051S…F…IB; 3051SF…F…IB 17,5 V 380 mA 5,32 W 0 0

3051S …A…M7, M8 alebo M9;
3051SF …A…M7, M8 alebo M9;
3051SAL…C… M7, M8 alebo M9

3051SAL alebo 3051SAM 30 V 300 mA 1,0 W 12 nF 33 µH

3051SAL…M7, M8 alebo M9
3051SAM…M7, M8 alebo M9

Možnosť RTD pre 3051SF 5 V 500 mA 0,63 W

IP66

zohľadniť podmienky okolitého prostredia, ktorým bude membrá

ná. Na zaistenie bezpečnosti počas očakávanej životnosti sa pr

žbe musia dôsledne dodržiavať pokyny výrobcu.

RO iskrová bezpečnosť/FISCO

ABNT NBR IEC 60079-11:2009

madeniu elektrostatickej energie, zariadenie sa nesmie šúchať ani čistiť

ávne nainštalovať do krytu bezdrôtového zariadenia. Počas preprav

ánilo nahromadeniu elektrostatickej energie.

EPL Ga, je potrebné chrániť ho pred nárazmi alebo odermi.

≤+70 °C), T5/T4(–60 °C ≤Ta ≤+80 °C),

a

≤+70 °C), IP66

a

. Aby ste predišli

a musí sa

z miesta inštalácie je nutné postupovať opatrne, ab

tiny a na jeho povrchu môže

etánový náter, avšak ak je um

i

30 V 300 mA 1,0 W 12 nF 0

30 V 300 mA 1,0 W 12 nF 60 µH

30 V 300 mA 1,0 W 12 nF 93 µH

iestnené v oblastiach, ktoré

I

i

P

i

Nepouží

C

va sa

i

Marec 2019

í

na

i

e

y na

y sa

L

i

Nepouž

íva sa

20

Marec 2019

7.9 Čína

E3 Čína – odolnosť voči vznieteniu a prachu

Certifikát: 3051S: GYJ16.1249X

3051SFx: GYJ16.1466X
3051S-ERS: GJY15.1406X

Normy: 3051S: GB3836.1-2010, GB3836.2-2010, GB3836.20-2010,

GB12476.1-2013, GB12476.5-2013
3051SFx: GB3836.1-2010, GB3836.2-2010, GB3836.20-2010,
GB12476.1-2013, GB 12476.5-2013

Označenia: 3051S: Ex d IIC T6…T4; Ex tD A20 T 105 °C T

Špeciálne podmienky na bezpečné používanie (X):

1. Certifikované sú iba prevodníku tlaku pozostávajúce zo sé

Ro

2. Spoje s odolnosťou voči vznieteniu nie sú určené na opravu.

3. Teplotný rozsah pre okolie pre model 3051S a 3051SFx v prašnom prostredí je

(

4. Vzťah medzi teplotnou triedou a maximálnou teplotou procesného mé

nasledujúci:

Tabuľka 2. Rosemount 3051S

Teplotná trieda Teplota okolitého prostredia (°C) Teplota procesu (°C)

3051SFx: Ex d IIC T5/T6 Ga/Gb; DIP A20 T
3051S-ERS: Ex d IIC T4 ~ T6 Ga/Gb

semount 3051SC, série 3051ST, série 3051SL a série 300S.

–20 °C ≤Ta ≤85 °C).

T6 –60 °C ≤Ta ≤+70 °C –60 °C ≤Ta ≤+70 °C

T5 –60 °C ≤Ta ≤+80 °C –60 °C ≤Ta ≤+80 °C

T4 –60 °C ≤Ta ≤+80 °C –60 °C ≤Ta ≤+120 °C

Príručka so stručným návodom

95 °C; IP66

500

105 °C; IP66

A

rie

dia je

5.

Zariadenie na uzemňovacie pripojenie v puzdre musí byť spoľahlivo pripojené.

6. Počas inštalácie, používania a údržby prevodníka dodržiavajte výstrahu „D

open the
prúdo

7. Pri inštalácii nesmie dôjsť k žiadnemu poškodeniu zmesi voč

cover when the circuit is alive“ (Neotvárajte kryt,

m).

ak je obvod pod

i krytu odolnému

on’t

voči vznieteniu.
Káblové prívody, ktoré sú certifikované prostredníctvom NEPSI s

8.

IIC v súlade s GB3836.1-2000 a GB3836.2-2000, sa musia používať

Ex d
inštalácii v n

ebezpečnom prostredí. Päť vývodových záslepiek by malo byť
zapojených, keď je káblový vstup namontovaný na prevodn
prevodník tlaku

ok do káblového prístupu by mala byť IP66.

lát

v prítomnosti horľavého prachu, ochrana proti vstupu cu

typom ochrany

pri

ík. Ak sa používa

dzích

9. Priemer kábla by mal dodržiavať návod na obsluhu káblového prívodu.
Kompresná matica by
ča

som zmeniť.

mala byť upevnená. Starnutie membrá

ny by sa malo

10. Údržba sa musí vykonávať v bezpečnom prostredí.

11. Koncoví používatelia nemajú dovolené meniť akékoľvek komponenty vo vnútri.

12. Počas inštalácie, používania a údržby tohto pr
nasledujúce nor

my:

evodníka dodržiavajte

GB3836.13-1997 „Elektrické zariadenia do výbušných plynných atmosfér – Časť

13: Oprava a údržba prístrojov používaných v atmosférach s výbušnými plynmi“.
GB3836.15-2000 „Elektrické zariadenia do výbušných plynných atmosfér – Časť

15: Elektroinštalácie v nebezpečných oblastiach (iných ako bane)“

21

Príručka so stručným návodom

GB50257-1996 „Vyhláška pre konštrukciu a schválenie elektrických zariadení pre

výbušné atmosféry a konštrukciu inštalácií elektrických zariadení s rizikom požiaru“.
GB15577-1995 „Bezpečnostná smernica pre atmosféry s výbušným prachom“.
GB12476.2-2006 „Elektrické zariadenia na používanie v priestoroch s horľavým

prachom – Časť 1-2: Elektrické zariadenia chránené krytom a obmedzením

povrchovej teploty – Výber, inštalácia a údržba“.

I3 Čína – iskrová bezpečnosť

Certifikát: 3051S: GYJ16.1250X [Mfg USA, Čína, Singapur]

3051SFx: GYJ11.1707X [Mfg USA, Čína, Singapur]
3051S-ERS: GYJ16.1248X [Mfg USA, Čína, Singapur]

Normy: 3051S: GB3836.1-2010, GB3836.4-2010, GB3836.20-2010

3051SFx: GB3836.1/4-2010, GB3836.20-2010, GB12476.1-2013,
GB12476.5-2013 3051S-ERS: GB3836.1-2010, GB3836.4-2010,
GB3836.20-2010

Označenia: 3051S, 3051SFx: Ex ia IIC T4 Ga

3051S-ERS: Ex ia IIC T4

Špeciálne podmienky na bezpečné používanie (X):

1. Symbol „X“ sa používa na označenie špeciálnych podmienok používania:
Pre výstupný kód A a F: Toto zariadenie nie je schopné odolávať 500 V r.m.

izolácie p

ožadovanému v článku 6.4.12 normy GB3836.4-2000.

2. Rozsah teploty okolitého prostredia je:

Výstupný kód Teplota okolitého prostredia

A –50 °C ≤ Ta ≤+70 °C

F –50 °C ≤ Ta ≤ +60 °C

Marec 2019

s. testu

22

3. Parametre pre iskrovú bezpečnosť:

Maxi-

Výstupný

kód

FISCO

Kód

plášťa

A =00 / 30 300 1 38 0

A ≠00 / 30 300 1 11,4 2,4

A ≠00 M7/M8/M9 30 300 1 0 58.2

F ≠00 / 30 300 1,3 0 0

F

≠00 / 17,5 500 5.5 0 0

Kód

displeja

málne
vstupné
napätie:

U

i

(V)

Maxi-

málny

vstupný

prúd:

(mA)

I

i

Maxi-

málny

vstupný

príkon:

(W)

P

i

Maximálny

vnútorný

parameter:

(nF)

C

i

Maxi-

málny

vnútorný

parameter:

(uH)

L

i

4. Produkt je potrebné používať so zariadením certifikovaným pre Ex, aby sa vytvor
systém so
s

výbušnými plynmi. Vodiče a svorky musia byť v súlade s návodom na používanie

zabezpečením proti výbuchu, ktorý je možné používať v p

rostrediach

produktu, ako aj súvisiaceho zariadenia.

5. Kábel medzi týmto produktom a súvisiacim zariadením musí byť

sia obsahovať izolované tienenie). Štít musí byť bezpečne uzemnen

mu

á nie je nebezpečná.

ktor

6. Tento produkt spĺňa požiadavky pre terénne zariadenia FISCO špecifikova

norme IEC60079-27:2008. Parametre FISCO tohto produktu na pr

v
iskr

ovo bezpečného obvodu v súlade s modelom FISCO sú uvedené vyššie.

tienený (káble

ý v oblasti,

né

ipojenie

il

Marec 2019

Príručka so stručným návodom

7. Aby sa predišlo poškodeniu produktu, koncoví používatelia nesmú meniť žiadne

8. Počas inštalácie, používania a údržby tohto pr

N3 Čína – typ n

Certifikát: 3051S: GYJ17.1354X

Označenia: Ex nL IIC T5 Gc

Špeciálne podmienky na bezpečné používanie (X):

1. Keď sa vyberie dočasná ochranná doska (kód možnosti T1), toto zariadenie nebude

enty vo vnútri, ale musia vyriešiť daný problém v spolupráci s výrobcom.

kompon

oduktu dodržiavajte nasledujúce

normy:
GB3836.13­13: Oprava a údržba prístrojov používaných v atmosférach s výbušnými plynmi“.
GB3836.15-2000 „Elektrické zariadenia do výbušných plynných atmosfér – Časť
15: Elektroinštalácie v nebezpečných oblastiach (iných ako bane)“
GB3836.16-2006 „Elektrické zariadenia do výbušných plynných atmosfér – Časť
16: Kontrola a údržba elektroinštalácií (iných ako bane)“
GB50257-1996 „Vyhláška pre konštrukciu a schválenie elektrických zariad
pre výb

poži

vedieť odolať 500 V testu izolácie r.m.s, toto sa musí zohľadniť počas inštalácie.

1997 „Elektrické zariadenia do výbušných plynných atmosfér – Časť

ušné atmosféry a konštrukciu inštalácií elektrických

aru“.

3051SFX: GYJ17.1355X

7.10 EAC – Bielorusko, Kazachstan, Rusko

EM Technické smernice v rámci colnej únie (EAC) – odolnosť voči vznieteniu

Certifikát: RU C-US.AA87.B.00378
Označenia: Ga/Gb Ex d IIC T6…T4 X

Ex tb IIIC T105 °C T
Ex ta IIIC T105 °C T

IM Technické smernice v rámci colnej únie (EAC) – iskrová bezpečnosť

Certifikát: RU C-US.AA87.B.00094
Označenia: 0Ex ia IIC T4 Ga X

95 °C Db X

500

95 °C Da X

500

ení

zariadení s rizikom

7.11 Japonsko

E4 Japonsko – odolnosť voči vznieteniu

Certifikát: TC15682, TC15683, TC15684, TC15685, TC15686, TC15687, TC15688,

TC15689, TC15690, TC17099, TC17100, TC17101, TC17102, TC18876
3051ERS: TC20215, TC20216, TC20217, TC20218, TC20219, TC20220,
TC20221

Označenia: Ex d IIC T6

7.12 Kórejská republika

EP Kórejská republika – odolnosť voči vznieteniu

Certifikát: 12-KB4BO-0180X [Mfg USA], 11-KB4BO-0068X [Mfg Singapore]
Označenia: Ex d IIC T6…T4

IP Kórejská republika - iskrová bezpečnosť

Certifikát: 12-KB4BO-0202X [HART – Mfg USA],

12-KB4BO-0204X [Fieldbus –

KB4BO-0203X [HART – Mfg Singapur

12­13-

KB4BO-0296X [Fieldbus – Mfg Singapur]

Označenia: Ex ia IIC T4

Mfg USA],

],

23

Príručka so stručným návodom

7.13 Kombinácie

K1 Kombinácia E1, I1, N1 a ND
K2 Kombinácia E2 a I2
K5 Kombinácia E5 a I5
K6 Kombinácia E6 a I6
K7 Kombinácia E7, I7 a N7
KA Kombinácia E1, I1, E6 a I6
KB Kombinácia E5, I5, E6 a I6
KC Kombinácia E1, I1, E5 a I5
KD Kombinácia E1, I1, E5, I5, E6 a I6
KG Kombinácia IA, IE, IF a IG
KM Kombinácia EM a IM
KP Kombinácia EP a IP

7.14 Ďalšie certifikáty

SBS Typové schválenie úradu American Bureau of Shipping (ABS)

Certifikát: 00-HS145383-6-PDA
Predpísaný účel: Meranie pretlaku alebo absolútneho tlaku kvapalín, plynov alebo

parných aplikácií na plavidlá klasifikované ako ABS, námorné
a pobrežné uplatnenie.

SBV Typové schválenie úradu Bureau Veritas (BV)

Certifikát: 31910 BV
Požiadavky: Predpisy úradu Bureau Veritas pre klasifikáciu oceľových lodí
Použitie: Záznamy triedy: AUT-UMS, AUT-CCS, AUT-PORT a AUT-IMS

SDN Typové schválenie úradu Det Norske Veritas (DNV)

Certifikát: A-14186
Predpísaný účel: Predpisy Det Norske Veritas na klasifikáciu lodí, vysokorýchlostných a

ľahkých plavidiel a pobrežné normy Det Norske Veritas

Použitie:

Marec 2019

Triedy umiestnenia

Typ 3051S

Tep lo ta D

Vlhkosť B

Vibrácie A

EMC A

Kryt D/IP66/IP68

SLL Typové schválenie Lloyds Register (LR)

Certifikát: 11/60002
Použitie: Environmentálne kategórie ENV1, ENV2, ENV3 a ENV5

D3 Prechod držby – schválenie presnosti od Measurement Canada [3051S iba]

Certifikát: AG-0501, AV-2380C

24

Marec 2019

Príručka so stručným návodom

Obrázok 7. Vyhlásenie o zhode pre zariadenie Rosemount 3051S

25

Príručka so stručným návodom

Marec 2019

26

Marec 2019

Príručka so stručným návodom

27

Príručka so stručným návodom

Marec 2019

28

Marec 2019

Príručka so stručným návodom

29

Príručka so stručným návodom

Marec 2019

30

Marec 2019

Príručka so stručným návodom

31

Príručka so stručným návodom

Marec 2019

32

Marec 2019

ᴹ

China RoHS

㇑᧗⢙䍘䎵䗷ᴰབྷ⎃ᓖ䲀٬Ⲵ䜘Ԧරࡇ㺘

Rosemount 3051S

List of Rosemount 3051S Parts with China RoHS Concentration above MCVs

䜘Ԧ〠

Part Name



ᴹᇣ⢙䍘䍘

/ Hazardous Substances



䫵

Lead

(Pb)

⊎

Mercury

(Hg)

䭹

Cadmium

(Cd)

ޝԧ䬜䬜

Hexavalent

Chromium

(Cr +6)

ཊⓤ㚄㚄㤟

Polybrominated

biphenyls

(PBB)

ཊⓤ㚄㚄㤟䟊

Polybrominated

diphenyl ethers

(PBDE)

⭥ᆀ㓴Ԧ

Electronics

Assembly

XO O O O O

༣փ㓴Ԧ

Housing

Assembly

XO O X O O

Րᝏಘ㓴Ԧ

Sensor

Assembly

XO O X O O

ᵜ㺘Ṭ㌫׍ᦞ

SJ/T11364

Ⲵ㿴ᇊ㘼ࡦ֌

This table is proposed in accordance with the provision of SJ/T11364.

O:

᜿Ѫ䈕䜘ԦⲴᡰᴹ൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿൷վҾ

GB/T 26572

ᡰ㿴ᇊⲴ䲀䟿㾱≲

O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of
GB/T 26572.

X:

᜿Ѫ൘䈕䜘Ԧᡰ֯⭘Ⲵᡰᴹ൷䍘ᶀᯉ䟼ˈ㠣ቁᴹа㊫൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿儈Ҿ

GB/T 26572

ᡰ㿴ᇊⲴ䲀䟿㾱≲

X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above
the limit requirement of GB/T 26572.

Príručka so stručným návodom

33

Celosvetová centrála

Emerson Automation Solutions

6021 Innovation Blvd.
Shakopee, MN 55379, USA

[phone] alebo [phone]
[phone]
[e-mail]

Regionálna pobočka – Severná Amerika

Emerson Automation Solutions

8200 Market Blvd.
Chanhassen, MN 55317, USA

[phone] alebo [phone]
[phone]
[e-mail]

Regionálna pobočka – Latinská Amerika

Emerson Automation Solutions

1300 Concord Terrace, Suite 400
Sunrise, FL 33323, USA

[phone]
[phone]
[e-mail]

Regionálna pobočka – Európa

Emerson Automation Solutions Europe GmbH

Neuhofstrasse 19a P.O. Box 1046
CH 6340 Baar
Švajčiarsko

[phone]
[phone]
[e-mail]

Regionálna pobočka – Ázia a Tichomorie

Emerson Automation Solutions

1 Pandan Crescent
Singapur 128461

[phone]
[phone]
[e-mail]

Regionálna pobočka – Blízky východ a Afrika

Emerson Automation Solutions

Emerson FZE P.O. Box 17033
Jebel Ali Free Zone – South 2
Dubaj, Spojené arabské emiráty

[phone]
[phone]

[e-mail]

Príručka so stručným návodom

00825-0127-4805, rev. FE

Marec 2019

Linkedin.com/company/Emerson-Automation-Solutions

Twitter.com/Rosemount_News

Facebook.com/Rosemount

Youtube.com/user/RosemountMeasurement

Google.com/+RosemountMeasurement

Zmluvné podmienky predaja spoločnosti Emerson sú k dispozícii
na vyžiadanie.
Logo Emerson je ochrannou a servisnou známkou spoločnosti
Emerson Electric Co.
Rosemount je značkou jednej spoločnosti z rodiny spoločností
Emerson.
Všetky ostatné známky sú vlastníctvom príslušných vlastníkov.
© 2019 Emerson. Všetky práva vyhradené.
