za brzi poč etak rada

Vodič

00825-0125-4853, rev. AF

Veljača 2019.

Mjerni pretvornik Rosemount™ 3051S MultiVariable™ Mjerač protoka Rosemount serije 3051SF MultiVariable

s protokolom FOUNDATION™ Fieldbus

Vodič za brzi početak rada

UPOZORENJE

Veljača 2019.

NAPOMENA

U ovom se vodiču navode osnovne smjernice za mjerne pretvornike Rosemount 3051SMV FOUNDATION Fieldbus. Ne sadrži upute za konfiguraciju, dijagnostiku, održavanje, servisiranje, rješavanje problema ni za instalaciju uređaja u zoni opasnosti od eksplozije, plamena ili samosigurnu instalaciju.Dodatne upute potražite u referentnom priručniku dostupan i u elektroničkom obliku na stranici EmersonProcess.com/Rosemount

Za procedure i upute iz ovog odjeljka mogu biti potrebne posebne mjere opreza da bi se zajamčila sigurnost osoblja koje izvodi te radnje. Informacije u kojima se navode mogući sigurnosni problemi označene su simbolom upozorenja ( ). Prije izvođenja radnje označene tim simbolom pročitajte sljedeće poruke o sigurnosti.

Eksplozije mogu završiti smrtnim ili nekim drugim teškim ozljedama.

Instalacija mjernog pretvornika u eksplozivnom okruženju mora biti u skladu s odgovarajućim lokalnim, nacionalnim i međunarodnim normama, zakonima i iskustvima potvrđenima u praksi. U odjeljku s odobrenjima referentnog priručnika povezana sa sigurnom instalacijom.

 Prije povezivanja terenskog Komunikatora u eksplozivnoj atmosferi provjerite jesu li instrumenti u tom

segmentu instalirani u skladu sa zahtjevima samosigurnog instaliranja ili prakse za neza ožičenj

 Pri instalaciji oklopljenih uređaja nemojte uklanjati poklopce mjernog pretvornika kada je jedinica pod

napajanjem.

Propuštanja procesnih tekućina mogu završiti smrtno ili teškim ozljedama te oštećenjima.

 Prije puštanja tlaka u sustav pričvrstite procesne priključke.

Strujni udar može izazvati smrt ili teške ozljede.

 Izbjegavajte kontakt s vodovima i priključcima. Visoki napon koji može biti prisutan na vodovima može

izazvati udar električne struje.

Uvodnice/kabelske uvodnice

 Ako nije drugačije označeno, uvodnice kabela/vodova na kućištu mjernog pretvornika koriste oblik

 Prilikom instalacije na opasnim mjestima u uvodnice/uvodnice kabela umećite samo odgovarajuće Ex

/2–14 NPT. Upisi s oznakom „M20“ odnose se na M20⫻ 1,5 oblik navoja. Na uređajima s više

navoja uvodnica sve uvodnice imaju jednaki oblik navoja. Pri zatvaranju tih uvodnica koristite samo čepove, prilagodnike, nastavke ili vodove s odgovarajućim oblikom navoja.

čepove, nastavke ili prilagodnike.

za Rosemount 3051SMV FOUNDATION Fieldbus. Priručnik je

za Rosemount 3051SMV FOUNDATION Fieldbus potražite ograničenja

paljivo

Sadržaj

Montiranje mjernog pretvornika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Označavanje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Mogućnost zakretanja kućišta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Postavljanje prekidača . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Ožičenje, uzemljenje i napajanje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Provjera spremnosti sustava . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Ugađanje mjernog pretvornika na nulu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Certifikati proizvoda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

a 2019.

Protok

Flow

Proto

Protok

Proto

Veljač

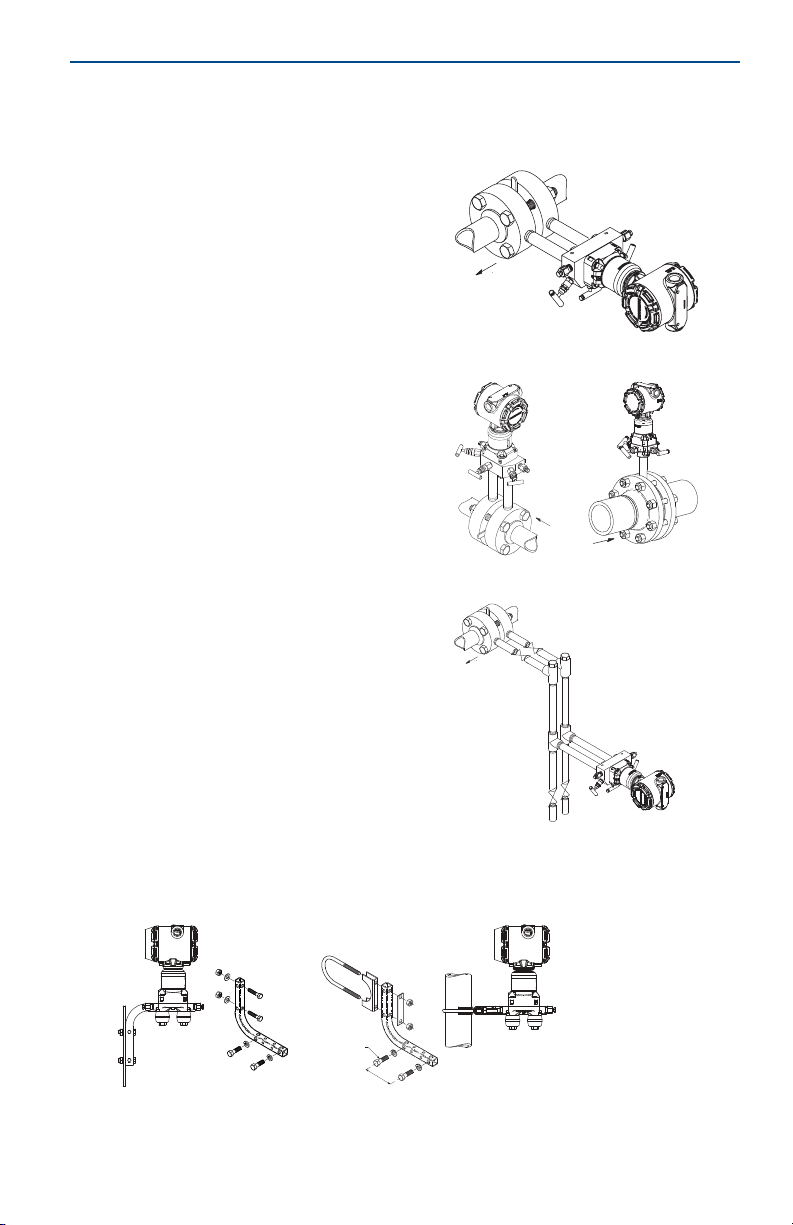

1.0 Montiranje mjernog pretvornika

1.1 Primjena na cijevi s tekućinom

1. Postavite procesni priključak s bočne strane voda.

2. Montirajte pokraj ili ispod procesnog priključka.

3. Mjerni pretvornik montirajte tako da izlazni/odzračni ventili budu usmjereni prema gore.

1.2 Primjena na cijevi s plinom

1. Postavite procesni priključak s gornje ili bočne strane voda.

2. Montirajte pokraj ili iznad procesnog priključka.

1.3 Primjena na cijevi s parom

1. Postavite procesni priključak s bočne strane voda.

2. Montirajte pokraj ili ispod procesnog priključka.

3. Napunite impulsne vodove vodom.

Flow

Vodič za brzi početak rada

Flow

1.4 Montažni nosači

Prirubnica u ravnini

Montiranje na ploču Montiranje na cijevi

Vodič za brzi početak rada

57 mm

(4 × 2,25 inča)

44 mm

(4 × 1,75 inča)

44 mm

(4 × 1,75 inča)

44 mm

(4 × 1,75 inča)

38 mm

(4 × 1,50 inča)

73 mm

(4 × 2,88 inča)

Klasična prirubnica

Montiranje na ploču Montiranje na cijevi

1.5 Napomene povezane s vijcima

Ako je za instalaciju mjernog pretvornika potrebno sastaviti procesne prirubnice, razdjelnik ili prirubničke prilagodnike, pridržavajte se smjernica za sastavljanje da biste postigli potpuno zatvaranje i optimalne performanse mjernog pretvornika. Koristite samo vijke koji se isporučuju uz mjerni pretvornik ili koje Emerson ™ prodaje kao rezervne dijelove. Slika1 prikazuje uobičajene načine sklapanja mjernih pretvornika s potrebnim duljinama vijaka za odgovarajuće sklapanje mjernog pretvornika.

Sl. 1. Uobičajeni načini sklapanja mjernog pretvornika

4 × 2.25-in.

(57 mm)

Veljača 2019.

4 × 1.75-in.

(44 mm)

4 × 2.88-in.

(73 mm)

A. Mjerni pretvornik s prirubnicom u ravnini B. Mjerni pretvornik s prirubnicom u ravnini i dodatnim prirubničkim

prilagodnicima

C. Mjerni pretvornik s klasičnom prirubnicom i dodatnim prirubničkim

prilagodnicima

D. Mjerni pretvornik s prirubnicom u ravnini te dodatnim razdjelnikom i

prirubničkim prilagodnicima

i su najčešće izrađeni od ugljičnog ili nehrđajućeg čelika. Pogledajte

Vijc

4 × 1.75-in.

(44 mm)

4 × 1.50-in.

(38 mm)

4 × 1.75-in.

(44 mm)

oznake na glavi vijka i informacije koje sadrži Tablica 1. Ako Tablica 1 ne sadrži materijal vijka, dodatne informacije zatražite od lokalnog predstavnika tvrtke Emerson.

Veljač

316

STM

316

B8M

a 2019.

Vodič za brzi početak rada

Vijke instalirajte prema sljedećem postupku:

Napomena

Vijke od ugljičnog čelika nije potrebno podmazivati, a vijci od nehrđajućeg čelika premazani su mazivom radi jednostavnije instalacije. No prilikom instalacije obje vrste vijka nije potrebno dodavati maziva.

1. Pritegnite vijke prstom.

2. Dijagonalnim redoslijedom pritegnite vijke na početnu vrijednost priteznog momenta. Početnu vrijednost priteznog momenta sadrži Tablica 1.

3. Istim dijagonalnim redoslijedom pritegnite vijke na završnu vrijednost priteznog momenta. Završna vrijednost priteznog momenta navedena je na Tablica 1.

4. Prije primjene pritiska provjerite vire li vijci prirubnica kroz rupe za vijke na modulu senzora.

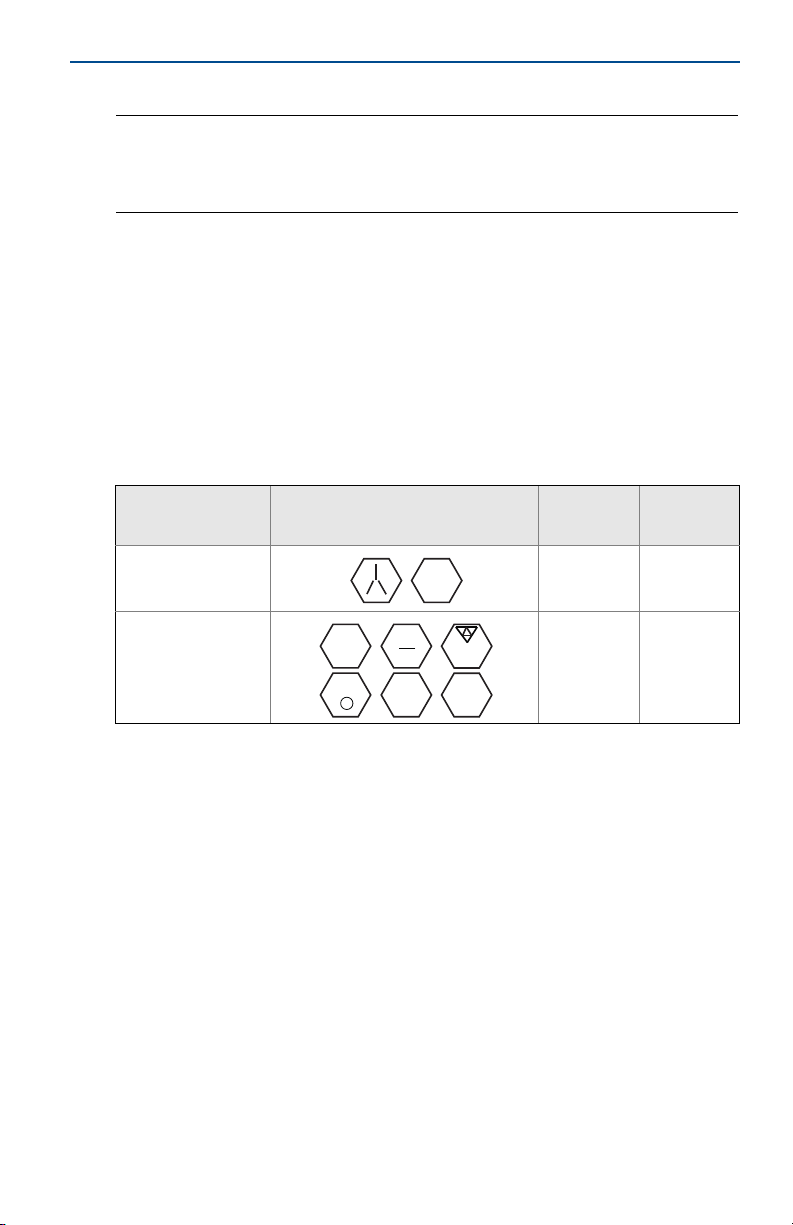

Tabl. 1. Vrijednosti priteznog momenta za vijke prirubnice i prirubničkog

adaptera

Materijal vijka Oznake na glavi

Ugljični čelik (CS)

Nehrđajući čelik (SST)

B7M

Početni pritezni

moment

762 cm

(300 in-lb)

380 cm

(150 in-lb)

Završni pritezni

moment

1651 cm

(650 in-lb)

762 cm

(300 in-lb)

Vodič za brzi početak rada

UPOZORENJE

1.6 Prstenaste brtve s prirubničkim prilagodnicima

Ako s prirubničkim adapterima ne instalirate ispravne prstenaste brtve, može doći do curenja, a to može izazvati smrt ili ozbiljne ozljede. Dva prirubnička adaptera razlikuju se po jedinstvenim utorima na prstenastoj brtvi. Koristite samo prstenastu brtvu namijenjenu specifičnom prirubničkom prilagodniku, kao što je to prikazano u nastavku.

Pri uklanjanju prirubnica ili prilagodnika vizualno pregledajte prstenaste brtve. Zamijenite ih ako na njima ima znakova oštećenja, primjerice ogrebotina ili rezova. Ako mijenjate prstenaste brtve, nakon montaže ponovno pritegnite vijke prirubnice i vijke za poravnanje na potrebni moment kako biste kompenzirali dosjed PTFE prstena.

Lokacija prstenaste brtve prirubničkog prilagodnika

C D

A. Prirubnički prilagodnik B. Prstenasta brtva C. Profil baziran na PTFE (kvadrat) D. Elastomerni profil (krug)

Veljača 2019.

Veljač

C D

a 2019.

Vodič za brzi početak rada

2.0 Označavanje

2.1 Oznaka puštanja u pogon (na papiru)

Pomoću odvojive oznake koja se isporučuje uz mjerni pretvornik označite uređaje da biste znali koji se uređaj nalazi na kojem mjestu. Na oba mjesta na odvojivoj oznaci puštanja u pogon ispunite podatke o fizičkom uređaju (polje oznake PD) pa odvojite donji dio sa svakog mjernog pretvornika.

Sl. 2. Oznaka za puštanje u pogon

3.0 Mogućnost zakretanja kućišta

Da biste olakšali pristup strujnim krugovima ili dobili bolji pogled na dodatni LCD zaslon, učinite sljedeće:

1. Otpustite vijak sklopa za rotiranje kućišta.

2. Zakrenite kućište za 180° ulijevo ili udesno od prvobitnog (isporučenog) položaja.

3. Ponovno pritegnite vijak sklopa za zakretanje kućišta do priteznog momenta od 3,39 Nm (30 in-lb).

Sl. 3. Vijak za namještanje kućišta mjernog pretvornika

A. Vijak za namještanje rotacije kućišta (3/32-in.)

Vodič za brzi početak rada

Napomena

Nemojte zakretati kućište za više od 180° bez prethodnog rastavljanja. Dodatne informacije potražite u referentnom priručniku Fieldbus. Tijekom rotacije može se prekinuti električna veza između modula senzora i elektronike.

za Rosemount 3051SMV FOUNDATION

3.1 Zakretanje LCD zaslona

Mjerni pretvornici naručeni s LCD zaslonom isporučuju se s instaliranim zaslonom.

Uz rotaciju kućišta, moguće je zakrenuti i dodatni LCD zaslon u koracima od 90 stupnjeva, i to tako da se pritisnu dva jezičca, izvuku se, zakrenu pa vrate natrag na mjesto.

Ako se iz ploče sučelja nehotice izvuku kontakti LCD zaslona, oprezno ih ponovno umetnite prije vraćanja LCD zaslona na mjesto.

Koristite sljedeći postupak i prikaz koji sadrži Slika1 da biste instalirali LCD zaslon:

1. Ako je mjerni pretvornik instaliran u segmentu, u tom slučaju osigurajte segment i odvojite napajanje.

2. Skinite poklopac mjernog pretvornika koji se nalazi nasuprot strane s priključcima. Poklopce instrumenta nemojte uklanjati u eksplozivnim okruženjima kada je sustav pod naponom.

3. Priključite četverokontaktni utikač u LCD zaslon tako da sjedne na mjesto.

4. Vratite poklopac kućišta i zategnite ga tako da sjedne na mjesto, a između kućišta i poklopca uspostavi se kontakt metala i metala radi ispunjavanja zahtjeva protueksplozijske izvedbe.

5. Ako je mjerni pretvornik već instaliran, ponovno priključite napajanje.

Veljača 2019.

Sl. 4. Dodatni LCD zaslon

A. LCD zaslon B. Poklopac mjerača

Veljač

SECURITY

SIMULATE

ENABLE

DISABLE

a 2019.

Vodič za brzi početak rada

4.0 Postavljanje prekidača

Prije instalacije postavite položaj sklopke za simulaciju i sigurnosne sklopke (lokaciju sklopki prikazuje Slika1).

 Sklopka za simulaciju omogućuje i onemogućuje postavljanje simuliranih

upozorenja te simuliranu vrijednost i status.

 Pomoću sigurnosne sklopke omogućuje se (simbol otključane brave) ili

sprječava (simbol zaključane brave) konfiguracija mjernog pretvornika.

U softveru su dostupne dodatne postavke, uključujući one za softversko zaključavanje. Pomoću tih se postavki mogu i onemogućiti i hardverska i softverska zaključavanja.

Da biste promijenili konfiguraciju prekidača, slijedite postupak u nastavku:

1. Ako je mjerni pretvornik instaliran, osigurajte segment i prekinite napajanje.

2. Skinite poklopac kućišta koji se nalazi nasuprot strani priključka. Poklopac instrumenta nemojte uklanjati u eksplozivnim okruženjima kada je sustav pod naponom.

3. Pomaknite sigurnosnu sklopku i sklopku za simulaciju u željeni položaj.

4. Vratite poklopac kućišta i zategnite ga tako da sjedne na mjesto, a između kućišta i poklopca uspostavi se kontakt metala i metala radi ispunjavanja zahtjeva protueksplozijske izvedbe.

5. Ako je mjerni pretvornik već instaliran, ponovno priključite napajanje.

Sl. 5. Sklopka za simulaciju i sigurnosna sklopka

A. Otključani položaj sigurnosne

sklopke B. Sigurnosna sklopka C. Zaključani položaj sigurnosne

sklopke

D. Onemogućeni položaj sklopke za

simulaciju E. Sklopka za simulaciju F. Omogućeni položaj sklopke za

simulaciju

Vodič za brzi početak rada

5.0 Ožičenje, uzemljenje i napajanje

Koristite bakrenu žicu dovoljne veličine da napon na priključcima za napajanje mjernog pretvornika ne bi pao ispod 9 V istosmjernog napona. Napon napajanja može biti promjenjiv, osobito u nenormalnim uvjetima kao što je rad na pričuvni akumulator. U uobičajenim radnim uvjetima preporučuje se najmanje 12 V istosmjernog napona. Preporučuje se oklopljena parica kabela tipa A.

Sl. 6. Elektroinstalacijski terminali s RTD-om

Veljača 2019.

A. Zaštitno uzemljenje (nemojte uzemljivati

oklop kabela na pretvorniku)

B. Obrežite oklop i izolirajte

Smanjite udaljenost na minimum

Sl. 7. Elektroinstalacijski terminali bez RTD-a

A. Zaštitno uzemljenje (nemojte uzemljivati

oklop kabela na pretvorniku) B. Obrežite oklop i izolirajte C. Smanjite udaljenost na minimum

D. Izolirajte oklop E. Priključite oklop na uzemljenje

napajanja

D. Izolirajte oklop E. Priključite oklop na uzemljenje

napajanja

Veljač

a 2019.

Vodič za brzi početak rada

Napomena

Priključci ne razlikuju polove, što znači da prilikom priključivanja strujnih vodova na priključke pol nije bitan. Ako se u segment priključi uređaj osjetljiv na polaritet, potrebno je pridržavati se polariteta terminala.

5.1 Uzemljenje signalnog ožičenja i oklopa

Signalno ožičenje nemojte provoditi kroz vodove ili otvorene podloške zajedno sa žicama za napajanje niti u blizini električne opreme. Priključci za uzemljenje nalaze se izvan elektroničkog kućišta te unutar odjeljka s priključcima. Ta se uzemljenja koriste kad su instalirani blokovi priključaka za zaštitu od tranzijenata ili radi zadovoljavanja lokalnih propisa.

1. Skinite poklopac kućišta priključaka.

2. Da biste priključili napajanje mjernog pretvornika, povežite strujne vodove s priključcima označenima na oznaci bloka priključaka.

3. Zategnite vijke priključka da biste zajamčili odgovarajući kontakt.

4. Skratite oklop kabela što je više moguće, a da se zadrži praktična dužina te ga izolirajte da ne bi dodirivao kućište pretvornika kao što prikazuju Slika1 i

Slika1.

Napomena

NEMOJTE uzemljavati oklop kabela na pretvorniku; ako oklop kabela dodirne kućište pretvornika, to može stvoriti petlje i ometati komunikaciju. Za tehnike uzemljenja oklopljene žice obično je potrebna jedna točka uzemljenja za oklopljenu žicu da bi se izbjeglo stvaranje petlje uzemljenja i tako segment sabirnica zaštitio od šumova.

a. Oklop kabela mora biti kontinuirano spojen s uzemljenjem napajanja. b. Oklope kabela za cijeli segment priključite u jedno dobro uzemljenje na

napajanju.

Napomena

Nepravilno uzemljenja najčešći je uzrok slabe komunikacije segmenta.

5. Vratite poklopac kućišta i zategnite ga tako da sjedne na mjesto, a između kućišta i poklopca uspostavi se kontakt metala i metala radi ispunjavanja zahtjeva protueksplozijske izvedbe.

6. Plombirajte i zabrtvite priključke za vodove koji se neće koristiti.

NAPOMENA

Kad se priloženi navojni priključak koristi u otvoru voda, potrebno je osigurati minimalni broj navoja koji zadovoljava uvjete usklađenosti sa zahtjevima za zaštitu od eksplozije. Za ravne navoje potrebno je sedam navoja. Za konusne navoje potrebno je pet navoja.

5.2 Napajanje

Za rad i potpuno funkcioniranje mjernog pretvornika potreban je istosmjerni napon od 9 do 32 V (od 9 do 30 V za samosigurnosti i od 9 do 17,5 V za samosigurnost po normi FISCO).

Vodič za brzi početak rada

5.3 Poboljšavač napona

Segmentu sabirnice potreban je poboljšavač napona da bi izolirao filtar napajanja te odvojio segment od drugih segmenata priključenih na isto napajanje.

5.4 Uzemljenje

Signalno ožičenje segmenta sabirnica ne može se uzemljiti. Uzemljenjem neke od signalnih žica isključit će se cijeli segment sabirnica.

Uzemljenje kućišta pretvornika

Uvijek uzemljite kućište mjernog pretvornika u skladu s nacionalnim i lokalnim propisima za električne spojeve. Najučinkovitija je metoda uzemljenja kućišta mjernog pretvornika izravna veza sa zemljom s minimalnom impedancijom. U nastavku su navedene metode uzemljenja kućišta mjernog pretvornika.

Unutarnji priključak na uzemljenje

Vijak za unutarnji priključak na uzemljenje nalazi se na strani s TERENSKIM PRIKLJUČCIMA na elektroničkom kućištu. Vijak je označen simbolom uzemljenja ( ). Vijak za priključak na uzemljenje standardni je dio opreme svih mjernih pretvornika Rosemount 3051SMV (Slika1).

Sl. 7. Unutarnji priključak na uzemljenje

Veljača 2019.

A. Priključak na uzemljenje

Vanjski priključak na uzemljenje

Vanjski priključak na uzemljenje nalazi se s vanjske strane kućišta mjernog pretvornika (Slika1). Taj je priključak dostupan samo uz opcije D4 i T1.

Sl. 9. Vanjski priključak na uzemljenje

A. Vanjski priključak na uzemljenje B. Sklop vanjskog priključka na uzemljenje (03151-9060-0001)

Veljač

a 2019.

Vodič za brzi početak rada

Napomena

Uzemljenje kućišta mjernog pretvornika pomoću navojnog voda ne pruža dovoljno kontinuirano uzemljenje.

Uzemljenje priključnog bloka za zaštitu od tranzijenata

Mjerni pretvornik može izdržati električne tranzijente razine energije koja se najčešće susreće tijekom pojave statičkog elektriciteta ili induciranih tranzijenata prekidača. No tranzijenti jake energije, kao što su oni koji se u ožičenju pojavljuju uslijed udara groma u blizini, mogu oštetiti mjerni pretvornik.

Priključni blok za zaštitu od tranzijenata može se naručiti kao instalirana opcija (šifra opcije T1) ili kao rezervni dio za naknadnu instalaciju u postojeće mjerne pretvornike Rosemount 3051SMV na terenu. Simbol munje koji prikazuje Slika1 označava priključni blok za zaštitu od tranzijenata.

Sl. 10. Priključni blok za zaštitu od tranzijenata

s RTD-om bez RTD-a

A. Lokacija simbola munje

Napomena

Priključni blok za zaštitu od tranzijenata od tranzijenata štiti samo ako je kućište mjernog pretvornika pravilno uzemljeno. Uzemljite kućište mjernog pretvornika prema smjernicama („Uzemljenje” na stranici 12).

5.5 Završetak signala

Na početak i kraj svakog segmenta sabirnica potrebno je instalirati završni sklop.

Vodič za brzi početak rada

Crvena

Bijela

5.6 Instalacija dodatnog ulaza za temperaturu procesa (RTD senzor Pt 100)

Napomena

Da bi se zadovoljili uvjeti certifikata ATEX / IECEx za vatrootpornost, smiju se koristiti

samo oklopljeni kabeli ATEX / IECEx (kod ulazne temperature C30, C32, C33 ili C34).

1. Postavite RTD senzor Pt 100 na odgovarajuće mjesto.

Napomena

Za priključivanje procesne temperature koristite izolirani četverožilni kabel.

2. Priključite RTD kabel na multivarijabilni mjerni pretvornik Rosemount

3051S tako da umetnete kabelske žice kroz neiskorišten vod i priključite ih na četiri vijka na priključnom bloku mjernog pretvornika. Da bi se zatvorio otvor voda oko kabela, potrebno je koristiti prikladne uvodnice.

3. Oklopnu žicu RTD kabela priključite na uzemljenje u kućištu.

Sl. 11. Priključivanje RTD žica na mjerni pretvornik

Veljača 2019.

A. Priključak za uzemljenje B. Žice RTD kabela C. RTD senzor Pt 100

Red

White

Veljača 2019.

Vodič za brzi početak rada

6.0 Provjera spremnosti sustava

6.1 Provjera koristi li se odgovarajući upravljački program

uređaja

 Provjerite je li u sustave učitan odgovarajući upravljački program radi

pravilne komunikacije.

 Odgovarajući upravljački program uređaja možete preuzeti s web-mjesta

dobavljača, na adresi EmersonProcess.com/Rosemount odaberete Download Device Drivers (Preuzimanje upravljačkih programa uređaja) u odjeljku Related Resources (Povezani resursi) ili pak na adresi FieldCommGroup.org za krajnje korisnike).

u odjeljku End User Resources (Resursi

tako da

7.0 Ugađanje mjernog pretvornika na nulu

Mjerni pretvornici isporučuju se potpuno kalibrirani na zahtjev ili prema tvornički zadanim postavkama za cijeli raspon.

Postavljanje nulte vrijednosti prilagođavanje je jedne točke radi kompenziranja učinaka položaja montaže i tlaka u vodu. Ako je pomak nule veći od 5 % URL-a, poslužite se postupkom u nastavku.

1. Prilikom postavljanja nulte vrijednosti provjerite je li ventil za

izjednačavanje tlaka otvoren te jesu li svi ogranci s tekućinom ispunjeni do odgovarajuće razine. Provjerite je li mjerni pretvornik priključen na glavni sustav.

2. Ugodite senzor diferencijalnog tlaka na nulu pomoću metode „Zero

Differential Pressure“ (Nulti diferencijalni tlak) u glavnom sustavu.

3. Pratite postupak za postavljanje nulte vrijednosti DP-a.

4. Postavite senzor statičkog tlaka na nulu pomoću metode „Zero Static

Pressure“ (Nulti statički tlak) u glavnom sustavu.

a. Metodu „Zero Static Pressure“ (Nulti statički tlak) koristite za mjerne

pretvornike opremljene senzorom za manometarski statički tlak, a za mjerne pretvornike opremljene senzorom za apsolutni statički tlak koristite metodu „Lower Static Pressure Trim“ (Ugađanje donjeg statičkog tlaka).

Napomena

Prilikom ugađanja donjeg statičkog tlaka na senzoru tlaka može doći do slabljenja performansi senzora u slučaju upotrebe neprecizne kalibracijske opreme. Koristite kalibracijsku opremu najmanje trostruke veće preciznosti od one senzora tlaka na mjernom pretvorniku Rosemount 3051SMV FOUNDATION Fieldbus.

5. Pratite postupak postavljanja nulte vrijednosti senzora statičkog tlaka.

Vodič za brzi početak rada

8.0 Certifikati proizvoda

Rev 1.14

8.1 Informacije o direktivama Europske unije

Primjerak Izjave o sukladnosti za EU nalazi se na kraju vodiča za brzi početak rada. Najnovija verzija Izjave o sukladnosti za Europsku uniju nalazi se na web-mjestu EmersonProcess.com/Rosemount

8.2 Certificiranje stalne lokacije

U skladu sa standardnim postupkom, mjerni pretvornik ispitan je i testiran da bi se utvrdilo dizajn osnovne zahtjeve za električne, mehaničke sustave i sustave protupožarne zaštite u nacionalno priznatom ispitnom laboratoriju (NRTL) s akreditacijom Savezne uprave za sigurnost i zaštitu na radu (OSHA).

8.3 Instaliranje opreme u Sjevernoj Americi

Američki National Electrical Code® (Nacionalni zakon o električnoj opremi, NEC) i kanadski zakon o električnoj opremi (CEC) dopuštaju upotrebu opreme označene za divizije u zonama, kao i opreme označene za zone u divizijama. Oznake moraju biti prikladne za određeno područje te razred plina i temperature. Te su informacije jasno definirane mjerodavnim zakonima.

8.4 SAD

E5 Zaštita od eksplozije i zaštita od zapaljenja prašine (DIP) za SAD

Certifikat: 3008216 Norme: FM klase 3600 – 2011, FM klase 3615 – 2006, FM klase 3616 – 2011,

Oznake: XP CL I, DIV 1, GP B, C, D; T5; DIP CL II, DIV 1, GP E, F, G; CL III;

I5 Samosigurnost (IS) i nezapaljivost (NI) za SAD

Certifikat: 3031960 Norme: FM klase 3600 – 2011, FM klase 3610 – 2007, FM klase 3611 – 2004,

Oznake: IS CL I, DIV 1, GP A, B, C, D; CL II, DIV 1, GP E, F, G; klasa III;

FM klase 3810 – 2005, ANSI/NEMA

T5(-50 °C ≤ T

FM klase 3616 – 2006, FM klase 3810 – 2005, NEMA 250 – 1991

klasa 1, zona 0 AEx ia IIC T4; NI CL 1, DIV 2, GP A, B, C, D; T4(-50 °C ≤ T Rosemount 03151-1206; tip 4x

≤ +85 °C); tvornička brtva; Tip 4X

≤ +70 °C); kad se priključi u skladu s nacrtom tvrtke

250 – 2003

Veljača 2019.

Napomena

Pretvornici s oznakom NI CL 1, DIV 2 mogu se instalirati na lokacije divizije 2 pomoću općih metoda povezivanja za diviziju 2 ili terenskog povezivanja kabela za nezapaljivost (NIFW). Pogledajte nacrt 03151-1206.

IE US FISCO samosigurnost

Certifikat: 3031960 Norme: FM klase 3600 – 2011, FM klase 3610 – 2010, FM klase 3611 – 2004,

FM klase 3616 – 2006, FM klase 3810 – 2005, NEMA 250 – 1991

Oznake: IS CL I, DIV 1, GP A, B, C, D; T4(-50 °C ≤ T

skladu s nacrtom tvrtke Rosemount 03151-1006; tip 4X

≤ +70 °C); kad se priključi u

Veljač

a 2019.

Vodič za brzi početak rada

8.5 Kanada

E6 Zaštita od eksplozije i zaštita od zapaljenja prašine, divizija 2 za Kanadu

Certifikat: 1143113 Norme: CAN/CSA C22.2 br. 0-10, norma CSA C22.2 br. 25-1966,

norma CSA C22.2 br. 30-M1986, CSA C22.2 br. 94.2-07, norma CSA C22.2 br. 213-M1987, CAN/CSA C22.2 60079-11:14, CAN/CSA-C22.2 No. 61010-1-12, ANSI/ISA 12.27.01-2003, norma CSA C22.2 br. 60529:05 (R2010)

Oznake: Zaštita od eksplozije klase I, divizija 1, grupe B, C i D. Zaštita od

zapaljenja prašine klase II, divizija 1, grupe E, F i G; klasa III, prikladno za klasu I, diviziju 2, grupe A, B, C i D, Tip 4x

I6 Samosigurnost za Kanadu

Certifikat: 1143113 Norme: CAN/CSA C22.2 br. 0-10, norma CSA C22.2 br. 25-1966,

CSA Std C22.2 No. 30-M1986, CSA C22.2 No. 94.2-07, CSA Std C22.2 No. 213-M1987, CAN/CSA C22.2 60079-11:14, CAN/CSA-C22.2 br. 61010-1-12, ANSI/ISA 12.27.01-2003,

Oznake: Samosigurnost klase I, divizija 1; grupe A, B, C i D; prikladno za klasu 1,

IF FISCO samosigurnost za Kanadu

Certifikat: 1143113 Norme: CAN/CSA C22.2 br. 0-10, norma CSA C22.2 br. 25-1966,

Oznake: FISCO samosigurnost klase I, divizija 1; grupe A, B, C, D; prikladno za

norma CSA C22.2 br. 60529:05 (R2010)

zonu 0, IIC, T3C, T

= 70 °C; ako se priključi u skladu s nacrtom

Rosemount 03151-1207; Tip 4X

CSA Std C22.2 No. 30-M1986, CSA C22.2 No. 94.2-07, CSA Std C22.2 No. 213-M1987, CAN/CSA C22.2 60079-11:14, CAN/CSA-C22.2 br. 61010-1-12, ANSI/ISA 12.27.01-2003, norma CSA C22.2 br. 60529:05 (R2010)

klasu 1, zona 0, IIC, T3C; T tvrtke Rosemount 03151- 03151-1207; tip 4x

= 70 °C; ako se priključi u skladu s nacrtom

8.6 Europa

E1 ATEX vatrootpornost

Certifikat: KEMA 00ATEX2143X

Norme: EN 60079-0:2012, EN 60079-1:2007, EN 60079-26:2007 (modeli

Oznake: II 1/2 G Ex d IIC T6…T4 Ga/Gb, T6(-60 °C ≤ T

3051SFx s RTD-om certificirani su prema normi EN 60079-0:2006)

T5/T4 (-60 °C ≤ T

Temperaturna klasa Procesna temperatura

T6 -60 °C do +70 °C T5 -60 °C do +80 °C T4 -60 °C do +120 °C

≤ +80 °C)

Posebni uvjeti za sigurnu upotrebu (X):

1. Ovaj uređaj sadrži tanku dijafragmu. Pri instalaciji, održavanju i korištenju treba uzeti

u obzir uvjete okoline kojima će dijafragma biti izložena. Nužno je strogo pridržavanje uputa proizvođača za montažu i održavanje da bi se zajamčilo sigurno korištenje tijekom očekivanog vijeka trajanja.

≤ +70 °C),

Vodič za brzi početak rada

2. Informacije o dimenzijama vatrootpornih spojeva možete dobiti od proizvođača. I1 ATEX samosigurnost

Certifikat: Baseefa08ATEX0064X Norme: EN 60079-0:2012, EN 60079-11:2012 Oznake: II 1 G Ex ia IIC T4 Ga, T4(-60 °C ≤ T

Parametri HART

Napon U

Struja I

Snaga P

Električni kapacitet C

Induktivnost L

30 V 30 V 7,14 V 30 V 30 V

300 mA 300 mA 300 mA 2,31 mA 18,24 mA

1 W 1,3 W 887 mW 17,32 mW 137 mW

14,8 nF 0 0,11 uF 0 0,8 nF

0 0 0 0 1,33 mH

Sabirnica

OUNDATION

Samo za

SuperModule

≤ +70 °C)

™

RTD (za 3051SFx)

HART Sabirnica

Posebni uvjeti za sigurnu upotrebu (X):

1. Ako je uređaj opremljen dodatnim prigušivačem tranzijenata od 90 V, ne može

izdržati test izolacije uzemljenja od 500 V i to se mora uzeti u obzir prilikom instalacije uređaja.

2. Kućište može biti izrađeno od aluminijske legure te lakirano zaštitnom

poliuretanskom bojom, no treba poduzeti mjere opreza da se zaštiti od udara ili struganja ako se nalazi u okruženju zone 0.

IA ATEX FISCO

Certifikat: Baseefa08ATEX0064X Norme: EN 60079-0:2012, EN 60079-11:2012 Oznake: II 1 G Ex ia IIC T4 Ga, T4(-60 °C ≤ T

Parametri FISCO

Napon U

Struja I

Snaga P

Električni kapacitet C

Induktivnost L

17,5 V

380 mA

5,32 W

≤ +70 °C)

ND ATEX prašina

Certifikat: BAS01ATEX1374X Norme: EN 60079-0:2012, EN 60079-31:2009 Oznake: II 1 D Ex ta IIIC T105 °C T

= 42,4 V

maks.

95 °C Da, (-20 °C ≤ Ta ≤ +85 °C),

500

Posebni uvjeti za sigurnu upotrebu (X):

1. Koristite kabelske uvodnice koje osiguravaju stupanj zaštite od prodora u kućište od

najmanje IP66.

2. Nekorištene kabelske uvodnice moraju biti opremljene odgovarajućim čepovima koji

vaju stupanj zaštite od prodora u kućište od najmanje IP66.

osigura

3. Kabelske uvodnice i čepovi moraju odgovarati rasponu temperature okoline i izdržati

test udara od 7 J.

4. Komponente SuperModule moraju biti dobro pričvršćene da bi kućište bilo zaštićeno

od ulaska tvari izvana.

Veljača 2019.

Veljač

a 2019.

Vodič za brzi početak rada

N1 ATEX Tip n

Certifikat: Baseefa08ATEX0065X Norme: EN 60079-0: 2012, EN 60079-15: 2010 Oznake: II 3 G Ex nA IIC T4 Gc, (-40 °C ≤ T

≤ +70 °C), V

maks.

= 45 V

Poseban uvjet za sigurnu upotrebu (X):

1. Kada se ugradi prigušivač tranzijenata od 90 V, oprema ne može proći izolacijski test

od 500 V, definiran u točki 6.5.1 norme EN 60079-15:2010. To je potr

ebno imati na

umu prilikom montiranja.

8.7 Ostale države svijeta

E7 IECEx vatrootpornost i zaštita od prašine

Certifikat: IECEx KEM 08.0010X (otporno na plamen)

Norme:IEC 60079-0:2011, IEC 60079-1: 2007, IEC 60079-26:2006 (modeli 3051SFx s

Oznake: Ex d IIC T6…T4 Ga/Gb, T6(-60 °C ≤ T

RTD-om certificirani su prema normi IEC 60079-0:2004)

+80 °C)

Temperaturna klasa Procesna temperatura

T6 -60 °C do +70 °C T5 -60 °C do +80 °C T4 -60 °C do +120 °C

Posebni uvjeti za sigurnu upotrebu (X):

1. Ovaj uređaj sadrži tanku dijafragmu. Pri instalaciji, održavanju i korištenju treba uzeti

2. Informacije o dimenzijama vatrootpornih spojeva možete dobiti od proizvođača.

Certifikat: IECEx BAS 09.0014X (prašina) Norme: IEC 60079-0:2011, IEC 60079-31:2008 Oznake: Ex ta IIIC T105 °C T

95 °C Da, (-20 °C ≤ Ta ≤ +85 °C), V

500

Posebni uvjeti za sigurnu upotrebu (X):

1. Koristite kabelske uvodnice koje osiguravaju stupanj zaštite od prodora u kućište od

najmanje IP66.

2. Nekorištene kabelske uvodnice moraju biti opremljene odgovarajućim čepovima koji

osiguravaju stupanj zaštite od prodora u kućište od najmanje IP66.

3. Kabelske uvodnice i čepovi moraju odgovarati rasponu temperature okoline i izdržati

test udara od 7 J.

4. Rosemount 3051S- SuperModule mora biti dobro pričvršćen da bi kuć

zaštićeno od ulaska tvari izvana.

I7 IECEx samosigurnost

Certifikat: IECEx BAS 08.0025X Norme: IEC 60079-0:2011, IEC 60079-11:2011 Oznake: Ex ia IIC T4 Ga, T4(-60 °C ≤ T

Parametri HART

Napon U

Struja I

30 V 30 V 7,14 V 30 V 30 V

300 mA 300 mA 300 mA 2,31 mA 18,24 mA

Sabirnica

OUNDATION

SuperModule

≤ +70 °C), T5/T4(-60 °C ≤ Ta ≤

≤ +70 °C)

Samo za

RTD (za 3051SFx)

HART Sabirnica

= 42,4 V

max

ište bilo

Vodič za brzi početak rada

Veljača 2019.

Parametri HART

Snaga P

Električni kapacitet C

Induktivnost L

1 W 1,3 W 887 mW 17,32 mW 137 mW

14,8 nF 0 0,11 uF 0 0,8 nF

0 0 0 0 1,33 mH

Sabirnica

OUNDATION

Samo za

SuperModule

RTD (za 3051SFx)

HART Sabirnica

Posebni uvjeti za sigurnu upotrebu (X):

1. Ako je uređaj opremljen dodatnim prigušivačem tranzijenata od 90 V, ne može

izdržati test izolacije uzemljenja od 500 V i to se mora uzeti u obzir

prilikom

instalacije uređaja.

2. Kućište može biti izrađeno od aluminijske legure te lakirano zaštitnom

poliuretanskom bojom, no treba poduzeti mjere opreza da se zaštiti od udara ili struganja ako se nalazi u okruženju zone 0.

IG IECEx FISCO

Certifikat: IECEx BAS 08.0025X Norme: IEC 60079-0:2011, IEC 60079-11:2011 Oznake: Ex ia IIC T4 Ga, T4(-60 °C ≤ T

Parametri FISCO Napon U

Struja I

Snaga P

Električni kapacitet C Induktivnost L

17,5 V

380 mA

5,32 W

≤ +70 °C)

N7 IECEx Tip n

Certifikat: IECEx BAS 08.0026X Norme: IEC 60079-0: 2011, IEC 60079-15: 2010 Oznake: Ex nA IIC T5 Gc, (-40 °C ≤ T

≤ +70 °C)

Poseban uvjet za sigurnu upotrebu (X):

1. Kada se ugradi prigušivač tranzijenata od 90 V, oprema ne može proći izolacijski test

od 500 V, definiran u točki 6.5.1 norme IEC 60079-15:2010. To je potrebno imat

i na

umu prilikom montiranja.

8.8 Brazil

E2 INMETRO vatrootpornost

Certifikat: UL-BR 15.0393X Norme: ABNT NBR IEC 60079-0:2008 + ispravak 1:2011,

ABNT NBR IEC 60079-1:2009 + ispravak 1:2011,

Oznake: Ex d IIC T* Ga/Gb, T6(-60 °C ≤ T

ABNT NBR IEC 60079-26:2008 + ispravak 1: 2008

T5/T4(-60 °C ≤ T

≤ +80 °C), IP66

Posebni uvjeti za sigurnu upotrebu (X):

1. Ovaj uređaj sadrži tanku dijafragmu. Pri instalaciji, održavanju i korištenju treba uzeti

2. Informacije o dimenzijama vatrootpornih spojeva možete dobiti od proizvođača.

≤ +70 °C),

Veljač

a 2019.

Vodič za brzi početak rada

I2 Samosigurnost INMETRO

Certifikat: UL-BR 15.0357X Norme: ABNT NBR IEC 60079-0:2008 + dodatak 1:2011,

ABNT NBR IEC 60079-11:2009

Oznake: Ex ia IIC T4 Ga, T4(-60 °C ≤ T

≤ +70 °C)

Posebni uvjeti za sigurnu upotrebu (X):

1. Ako je uređaj opremljen dodatnim prigušivačem tranzijenata od 90 V, ne može

izdržati test izolacije uzemljenja od 500 V i to se mora uzeti u obzir prilikom instalacije uređaja.

2. Za procese s temperaturama iznad 135 °C, korisnik mora ocijeniti je li klasa

temper

ature SuperModula pogodna za takve primjene jer u ovoj

opasnost da temperatura SuperModula bude iznad T4.

situaciji postoji

Parametri

Napon U

Struja I

Snaga P

Električni kapacitet C

Induktivnost L

300 mA 2,31 mA 300 mA 18,24 mA

14,8 nF 0 0 0,8 nF

HART Sabirnica

Ulaz RTD Ulaz RTD

30 V 30 V 30 V 30 V

1 W 17,32 mW 1,3 W 137 mW

0 0 0 1,33 mH

8.9 Kina

E3 vatrootpornost i otpornost na zapaljenje prašine za Kinu

Certifikat: 3051SMV: GYJ14.1039X [Mfg SAD, Kina, Singapur]

Norme: 3051SMV: GB3836.1-2010, GB3836.2-2010, GB3836.20-2010

Oznake: 3051SMV: Ex d IIC T6/T5 Ga/Gb

Posebni uvjeti za sigurnu upotrebu (X):

1. Simbol „X“ služi za označavanje posebnih uvjeta za upotrebu: informacije o

dimenzijama vatrootpornih spojeva možete dobiti od proizvođača.

2. Odnos između T koda i raspona temperature okoline je sljedeći:

T kod Raspon temperature okoline

3051SFx: GYJ11.1711X [Mfg SAD, Kina, Singapur]

3051SFx: GB3836.1-2010, GB3836.2-2010, GB3836.20-2010, GB12476.1-2000

3051SFx: Ex d IIC T6/T5 Ga/Gb; DIP A20 T

T6 -50 °C ~ +65 °C

T5 -50 °C ~ +80 °C

105 °C; IP66

3. Priključak za uzemljenje u kućištu mora biti čvrsto povezan.

4. Tijekom instalacije, korištenja i održavanja proizvoda u eksplozivnoj atmosferi

pridržavajte se upozorenja „Ne otvarajte poklopac dok je sklop pod naponom“. Tijekom instalacije, korištenja i održavanja u eksplozivnim atmosferama, pridržavajte se upozorenja „Ne otvarajte u prisutnosti eksplozivne prašine”.

5. Tijekom instalacije ne bi trebalo biti smjesa štetnih za kućište.

6. Tijekom instalacije, upotrebe i održavanja u okolini s eksplozivnom prašinom kuć

proizvoda treba čistiti da bi se izbjeglo nakupljanje prašine, ali se bi trebao koristiti komprimirani zrak.

ište

Vodič za brzi početak rada

7. Tijekom instalacije na opasnim lokacijama treba koristiti zaštitna sredstva, kao što su

uvodnice kabela i čepovi, koja su certificirala državna inspekcijska tijela kao opr tipa Ex d IIC Gb ili Ex d IIC Gb DIP A20 [uređaji za mjerenje protoka] IP66. Suvišni otvori za kabele moraju se blokirati čepovima za blindiranje.

8. Krajnji korisnici ne smiju mijenjati komponente unutar uređaja, već se moraju obratiti

proizvođaču da bi se izbjegla oštećenja proizvoda.

9. Održavanje je potrebno provoditi kada u okolini nema eksplozivnih plinova i prašine.

10. Tijekom instalacije, upotrebe i održavanja ovog proizvoda pridržavajte se sljedećih

normi: GB3836.13-1997 „Električni aparat za atmosfere s eksplozivnim plinovima, Dio 13: Popravak i održavanje aparata koji se koristi u atmosferama s eksplozivnim plinovima” GB3836.15-2000 „Električni aparat za atmosfere s eksplozivnim plinovima, Dio 15: Električne instalacije u opasnom području (osim minskoga)” GB3836.16-2006 „Električni aparat za atmosfere s eksplozivnim plinov Dio 16: Pregled i održavanje električnih instalacija (osim minskih)” GB50257-1996 „Pravilnik za konstrukciju i prihvaćanje električnog uređaja za eksplozivne atmosfere i pro

jektiranje instalacija električne opr

eme za opasnost od

požara”

I3 Samosigurnost za Kinu

Certifikat: 3051SMV: GYJ14.1040X [Mfg SAD, Kina, Singapur]

3051SFx: GYJ11.1707X [Mfg SAD, Kina, Singapur]

Norme: 3051SMV: GB3836.1-2010, GB3836.4-2010, GB3836.20-2010

3051SFx: GB3836.1/4-2010, GB3836.20-2010, GB12476.1-2000

Oznake: 3051SMV: Ex ia IIC T4 Ga

3051SFx: Ex ia IIC T4 Ga, DIP A20 T

105 °C; IP66

Posebni uvjeti za sigurnu upotrebu (X):

1. Kućište sadrži lake metale, treba poduzeti mjere opreza da bi se izbjegla opasnost

od zapaljenja zbog udara ili trenja.

2. Uređaj ne može izdržati test izolacije od 500 V definiran odredbom 6.3.12 norme

GB3836.4-2010.

3. Raspon temperature okoline: -60 °C ~ +70 °

4. Električni parametri samosigurnosti:

Veljača 2019.

emu

ima,

Maksimalni

ulazni napon:

(V)

30 300 1,0 14,8 0

RTD 30 2,31 17,32 0 0

SuperModul

Maksimalna

ulazna struja: I

(mA)

Maksimalni

izlazni

napon: U

(V)

7,14 300 887 110 0

Maksimalna

ulazna snaga:

Maksimalna

izlazna struja: I

(mA)

(W)

Maksimalna

izlazna snaga:

Maksimalni interni parametri

Ci(nF) Li(μH)

(W)

5. Kabeli između ovog proizvoda i njima pridruženih uređaja moraju biti ok

Oklop mora biti uzemljen na neopasnom području.

6. Proizvod se mora koristiti s pridruženim uređajima s certifikatom Ex da bi se

uspostavio sustav za zaštitu od eksplozije koji se može koristiti u eksplozivnim atmosferama. Ožičenje i priključci moraju biti u skladu s uputama za upotrebu proizvoda i njima pridruženih uređaja.

Maksimalni

vanjski parametri

Ci(nF) Li(μH)

lopljeni.

a 2019.

Veljač

7. Krajnji korisnici ne smiju mijenjati komponente unutar uređaja, već se moraju obratiti

proizvođaču da bi se izbjegla oštećenja proizvoda.

8. Tijekom instalacije na opasnim lokacijama treba koristiti zaštitna sredstva, kao što su

uvodnice kabela, vodilice i čepovi za blindiranje, koje su inspekcijska tijela kao opremu tipa DIP A20 IP666. Suvišni otvori za kabele moraju se blokirati čepovima za blindiranje.

9. Tijekom instalacije, korištenja i održavanja u eksplozivnim atmosferama, pridržavajte

se upozorenja „Ne otvarajte u prisutnosti eksplozivne prašine”.

10. Održavanje je potrebno provoditi kada u okolini nema eksplozivne prašine.

11. Tijekom instalacije, upotrebe i održavanja ovog proizvoda pridržavajte se sljedeć

nor

mi: GB3836.13-1997 „Električni aparat za atmosfere s eksplozivnim Dio 13: Popravak i održavanje aparata koji se koristi u atmosferama s eksplozivnim plinovima” GB3836.15-2000 „Električni aparat za atmosfere s eksplozivnim plinovima, Dio 15: Elektr GB3836.16-2006 „Električni aparat za atmosfere s eksplozivnim Dio 16: Pregled i održavanje električnih instalacija (osim minskih)” GB50257-1996 „Pravilnik za konstrukciju i prihvaćanje električnog uređaja za eksplozivne atmosfere i projektiranje instalacija električne opreme za opasnost od požara”

ične instalacije u opasnom području (osim minskoga)”

Vodič za brzi početak rada

ovjerila državna

plinovima,

8.10 EAC - Bjelorusija, Kazahstan, Rusija

EM Tehnički propis Carinske unije (EAC), vatrootporno

Certifikat: RU C-US.AA87.B.00094 Oznake: Ga/Gb Ex d IIC T6…T4 X

IM Tehnički propis Carinske unije (EAC), vatrootporno

Certifikat: RU C-US.AA87.B.00094 Oznake: 0Ex ia IIC T4 Ga X

8.11 Japan

E4 vatrootpornost za Japan

Certifikat: TC19070, TC19071, TC19072, TC19073 Oznake: Ex d IIC T6

8.12 Republika Koreja

EP vatrootpornost za Republiku Koreju [samo za HART]

Certifikat: 12-KB4BO-0180X [Mfg SAD], 11-KB4BO-0068X [Mfg Singapur] Oznake: Ex d IIC T5 ili T6

IP samosigurnost za Republiku Koreju [samo za HART]

Certifikat: 10-KB4BO-0021X [Mfg SAD, SMMC] Oznake: Ex ia IIC T4

8.13 Kombinacije

K1 kombinacija E1, I1, N1 i ND K2 kombinacija E2 i I2 K5 kombinacija E5 i I5 K6 kombinacija E6 i I6 K7 kombinacija E7, I7 i N7 KA kombinacija E1, I1, E6 i I6 KB kombinacija E5, I5, E6 i I6

Vodič za brzi početak rada

KC kombinacija E1, I1, E5 i I5 KD kombinacija E1, I1, E5, I5, E6 i I6 KM kombinacija EM i IM KP kombinacija EP i IP

8.14 Dodatni certifikati

SBS Odobrenje tipa američkog zavoda za brodovlje (American Bureau of Shipping, ABS)

Certifikat: 00-HS145383 Namjena: mjerenje manometarskog ili apsolutnog tlaka tekućina, plinova i

pare na plovilima te pomorskim instalacijama klasificiranim prema ABS-u. [samo za HART]

SBV Odobrenje tipa certificirajućeg tijela Bureau Veritas (BV)

Certifikat: 31910 BV Zahtjevi: pravila certificirajućeg tijela Bureau Veritas za klasifikaciju čeličnih

brodova

Primjena: oznake klase: AUT-UMS, AUT-CCS, AUT-PORT i AUT-IMS.

[samo za HART]

SDN Odobrenje tipa certificirajućeg tijela Det Norske Veritas (DNV)

Certifikat: A-14186 Namjena: pravila za klasifikaciju brodova, glisera i manjih plovila

certificirajućeg tijela Det Norske Veritas, kao i pomorske norme tijela Det Norske Veritas [samo za HART]

Primjena:

Razredi lokacija

Tip 3051S

Temperatura D

Vlažnost B

Vibracija A

EMC A

Kućište D/IP66/IP68

Veljača 2019.

SLL Odobrenje tipa certificirajućeg tijela Lloyds Register (LR)

Certifikat: 11/60002 Primjena: kategorije zaštite okoliša ENV1, ENV2, ENV3 i ENV5 [samo za

HART]

Veljača 2019.

Sl. 12. Izjava o sukladnosti za Rosemount 3051SMV

Vodič za brzi početak rada

Veljača 2019.

Vodič za brzi početak rada

Veljača 2019.

Vodič za brzi početak rada

Veljača 2019.

Vodič za brzi početak rada

Veljača 2019.

ᴹ

China RoHS

㇑᧗⢙䍘䎵䗷ᴰབྷ⎃ᓖ䲀٬Ⲵ䜘Ԧරࡇ㺘

Rosemount 3051SMV

List of Rosemount 3051SMV Parts with China RoHS Concentration above MCVs

䜘Ԧ〠

Part Name



ᴹᇣ⢙䍘䍘

/ Hazardous Substances



䫵

Lead

(Pb)

⊎

Mercury

(Hg)

䭹

Cadmium

(Cd)

ޝԧ䬜䬜

Hexavalent Chromium

(Cr +6)

ཊⓤ㚄㚄㤟

Polybrominated

biphenyls

(PBB)

ཊⓤ㚄㚄㤟䟊

Polybrominated

diphenyl ethers

(PBDE)

⭥ᆀ㓴Ԧ

Electronics

Assembly

XO O O O O

༣փ㓴Ԧ

Housing

Assembly

XO O X O O

Րᝏಘ㓴Ԧ

Sensor

Assembly

XO O X O O

ᵜ㺘Ṭ㌫׍ᦞ

SJ/T11364

Ⲵ㿴ᇊ㘼ࡦ֌

This table is proposed in accordance with the provision of SJ/T11364.

᜿Ѫ䈕䜘ԦⲴᡰᴹ൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿൷վҾ

GB/T 26572

ᡰ㿴ᇊⲴ䲀䟿㾱≲

O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of GB/T 26572.

᜿Ѫ൘䈕䜘Ԧᡰ֯⭘Ⲵᡰᴹ൷䍘ᶀᯉ䟼ˈ㠣ቁᴹа㊫൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿儈Ҿ

GB/T 26572

ᡰ㿴ᇊⲴ䲀䟿㾱≲

X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above the limit requirement of GB/T 26572.

Vodič za brzi početak rada

Vodič za brzi poč etak rada

00825-0125-4853, rev. AF

Veljača 2019.

Sjedište

Emerson Automation Solutions 6021 Innovation Blvd Shakopee, MN 55379, SAD

+1 800 999 9307 ili +1 952 906 8888 +1 952 949 7001

RFQ.RMD-RCC@Emerson.com

Regionalni ured za Sjevernu Ameriku

Emerson Automation Solutions 8200 Market Blvd. Chanhassen, MN 55317 SAD

+1 800 999 9307 ili +1 952 906 8888 +1 952 949 7001

RMT-NA.RCCRFQ@Emerson.com

Regionalni ured za Latinsku Ameriku

Emerson Automation Solutions 1300 Concord Terrace, Suite 400 Sunrise, FL, 33323, SAD

+1 954 846 5030 +1 954 846 5121 RFQ.RMD-RCC@Emerson.com

Regionalni ured za Europu

Emerson Automation Solutions Europe GmbH Neuhofstrasse 19a P.O. Box 1046 CH 6340 Baar Švicarska

+41 (0) 41 768 6111 +41 (0) 41 768 6300

RFQ.RMD-RCC@Emerson.com

Regionalni ured za Aziju i Pacifik

Emerson Automation Solutions 1 Pandan Crescent Singapur 128461

+65 6777 8211 +65 6777 0947 Enquiries@AP.Emerson.com

Regionalni ured za Bliski istok i Afriku

Emerson Automation Solutions Emerson FZE P.O. Box 17033, Jebel Ali Free Zone - South 2 Dubai, Ujedinjeni Arapski Emirati

4 8118100

+971 +971 4 8865465 RFQ.RMTMEA@Emerson.com

Emerson d.o.o.

Emerson Automation Solutions Selska cesta 93 HR – 10000 Zagreb

+385 (1) 560 3870 +385 (1) 560 3979

info.hr@emerson.com +www.emerson.hr

Linkedin.com/company/Emerson

Twitter.com/Rosemount_News

Facebook.com/Rosemount

Youtube.com/user/RosemountMeasurement

Google.com/+RosemountMeasurement

Standardne odredbe i uvjete prodaje možete pronaći na adresi

www.Emerson.com/en-us/pages/Terms-of-Use.aspx

Logotip Emerson žig je i uslužni znak tvrtke Emerson Electric Co. MultiVariable, SuperModule, Rosemount i logotip Rosemount žigovi su tvrtke Emerson. HART je registrirani žig grupacije FieldComm Group. FOUNDATION Fieldbus žig je grupacije FieldComm Group. NEMA je registrirani žig i uslužni znak nacionalne organizacije proizvođača električne opreme (National Electrical Manufacturers Association). National Electrical Code registrirani je žig tvrtke National Fire Protection Association, Inc. Svi ostali žigovi vlasništvo su svojih vlasnika. © 2019 Emerson. Sva prava pridržana.

Rosemount 3051SF Manuals & Guides [hr]

Specifications and Main Features

Frequently Asked Questions

User Manual

1.0 Montiranje mjernog pretvornika

1.1 Primjena na cijevi s tekućinom

1.2 Primjena na cijevi s plinom

1.3 Primjena na cijevi s parom

1.4 Montažni nosači

1.5 Napomene povezane s vijcima

1.6 Prstenaste brtve s prirubničkim prilagodnicima

2.0 Označavanje

2.1 Oznaka puštanja u pogon (na papiru)

3.0 Mogućnost zakretanja kućišta

3.1 Zakretanje LCD zaslona

4.0 Postavljanje prekidača

5.0 Ožičenje, uzemljenje i napajanje

5.1 Uzemljenje signalnog ožičenja i oklopa

5.2 Napajanje

5.3 Poboljšavač napona

5.4 Uzemljenje

5.5 Završetak signala

5.6 Instalacija dodatnog ulaza za temperaturu procesa (RTD senzor Pt 100)

6.0 Provjera spremnosti sustava

7.0 Ugađanje mjernog pretvornika na nulu

8.0 Certifikati proizvoda

8.1 Informacije o direktivama Europske unije

8.2 Certificiranje stalne lokacije

8.3 Instaliranje opreme u Sjevernoj Americi

8.4 SAD

8.5 Kanada

8.6 Europa

8.7 Ostale države svijeta

8.8 Brazil

8.9 Kina

8.10 EAC - Bjelorusija, Kazahstan, Rusija

8.11 Japan

8.12 Republika Koreja

8.13 Kombinacije

8.14 Dodatni certifikati
