Guia de início rápido

00825-0122-4804, Rev BD

Março de 2019

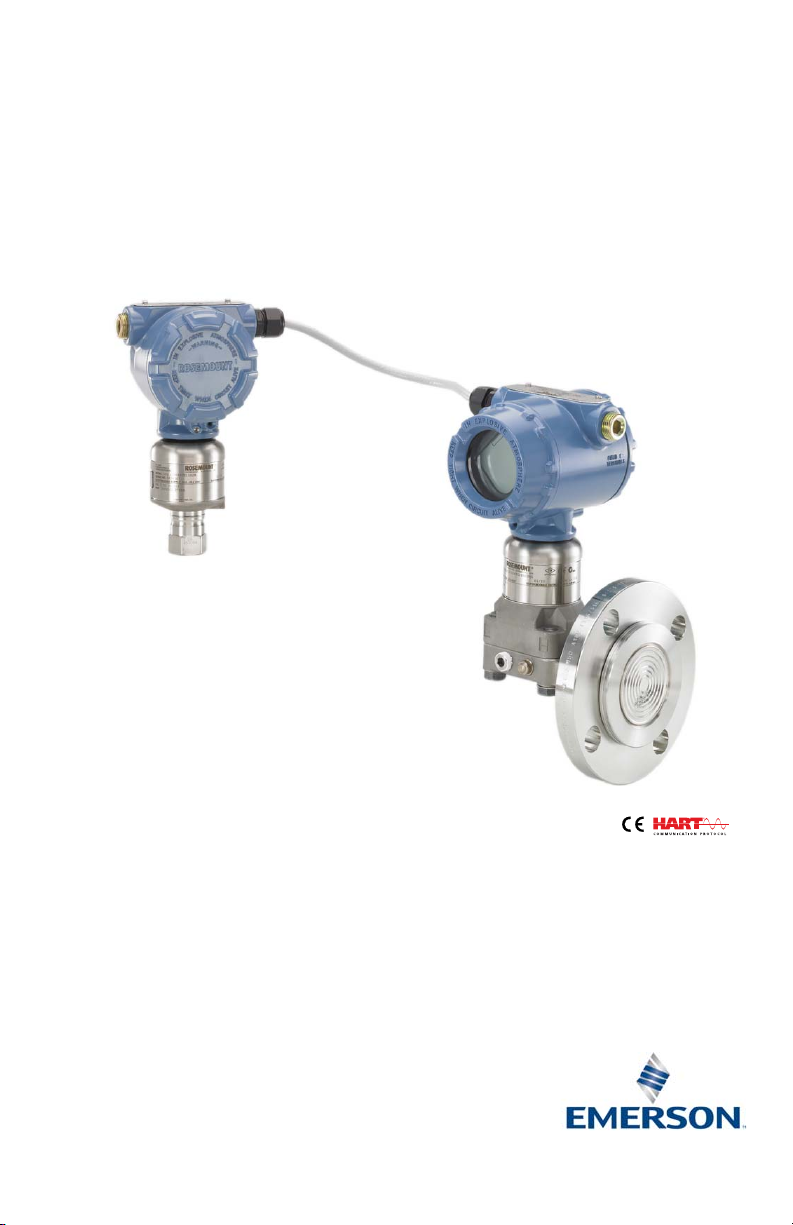

Sistema de sensor remoto eletrônico Rosemount 3051S (ERS)

com protocolo® HART

™

Guia de início rápido

ADVERTÊNCIA

Março de 2019

OBSERVAÇÃO

Este guia apresenta diretrizes básicas para o sistema Rosemount 3051S ERS. Ele não fornece instruções para diagnósticos, manutenção, serviços ou solução de problemas. Consulte o Manual de Referência Rosemount 3051S ERS para obter mais informações. Este documento também está disponível eletronicamente no endereço Emerson Process.com/Rosemount

Explosões podem causar morte ou ferimentos graves.

A instalação deste transmissor em um ambiente explosivo deve ser feita de acordo com os padrões, códigos e práticas municipais, nacionais e internacionais. Leia com atenção a seção de aprovações do Manual de

Referên cia do Rosemount 3051S para informações sobre quaisquer restrições associadas à instalação segura.

 Antes de conectar um comunicador de campo em uma atmosfera explosiva, certifique-se de que os

instrumentos do circuito estejam instalados de acordo com práticas de ligação elétrica em campo intrinsecamente seguras ou à prova de incêndio.

 Em uma instalação à prova de explosão/chamas, não remova a tampa do transmissor quando a unidade

estiver energizada .

Os vazamentos do processo podem causar ferimentos ou mor te.

 Instale e aperte os conectores do processo antes de aplicar pressão.

Choques elétricos podem causar mortes ou ferimentos graves.

 Evite o contato com os fios e os terminais. A alta tensão presente nos condutores pode provocar choque

elétri co.

Entradas de conduítes/cabo.

 A menos que marcado diferentemente, as entradas de conduítes / cabo no invólucro do gabinete do

3051S ERS usam uma forma com um formato de rosca compatível ao fechar essas entradas.

/2-14 NPT. Use somente bujões, adaptadores, prensa-cabos ou conduítes

Índice

Identificar todos os componentes dos

sistemas Rosemount ERS 3051S . . . . . . . . . . . 3

Montar todos os Rosemount 3051S ERS . . . . . 3

Considerar a rotação do invólucro. . . . . . . . . . . 6

Definir os interruptores . . . . . . . . . . . . . . . . . . . . 7

Conectar a fiação e ligar . . . . . . . . . . . . . . . . . . . 8

Verificar a configuração. . . . . . . . . . . . . . . . . . . 14

Calibrar o sistema Rosemount ERS 3051S . . . 16

Certificações do produto . . . . . . . . . . . . . . . . . 17

Março de 2019

P sensor

Sensor P

Guia de início rápido

1.0 Identificar todos os componentes dos sistemas Rosemount ERS 3051S

Um sistema Rosemount ERS completo contém dois sensores. Um é montado na conexão do processo de alta pressão (PHI) e o outro é montado na conexão de processo de baixa pressão (PLO). Um display e interface remotos e opcionais também podem estar incluídos (não ilustrado) se solicitado.

1. Observe a etiqueta em aço inoxidável no sensor Rosemount 3051S para identificar se está configurado como sensor PHI ou PLO.

2. Localize o segundo sensor que será usado no sistema ERS 3051S Rosemount:

 Para novas instalações ou aplicativos, o segundo sensor Rosemount ERS

3051S pode ter sido enviado em uma caixa separada.

 Quando realizar manutenção ou substituição de peças de um sistema

Rosemount ERS 3051S, o outro sensor pode já estar instalado.

2.0 Montar todos os Rosemount 3051S ERS

Monte os sensores PHI e PLO nas conexões de processo corretas para a aplicação. Instalações comuns Rosemount ERS 3051S são mostradas na Figura 1 e Figura 2.

2.1 Instalação vertical

Em uma instalação vertical como um recipiente ou coluna de destilação, o sensor PHI deve ser instalado na conexão de processo inferior. O sensor PLO deve ser instalado na conexão de processo superior.

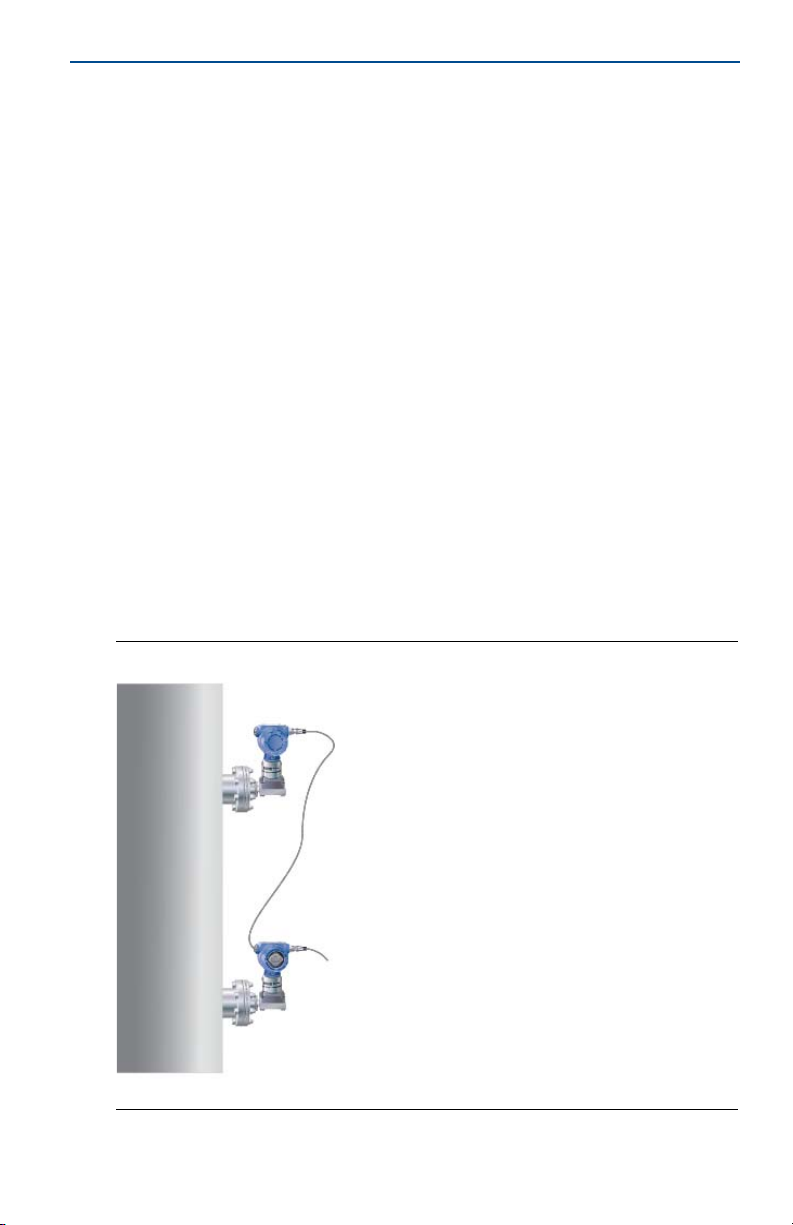

Figura 1. Instalação vertical do Rosemount ERS 3051S

Guia de início rápido

P sensor

Pressure drop

Sensor P

Queda de pressão

2.2 Instalação horizontal

Em uma instalação horizontal, o sensor PHI deve ser instalado na conexão de processo a montante. O sensor P

deve ser instalado a jusante.

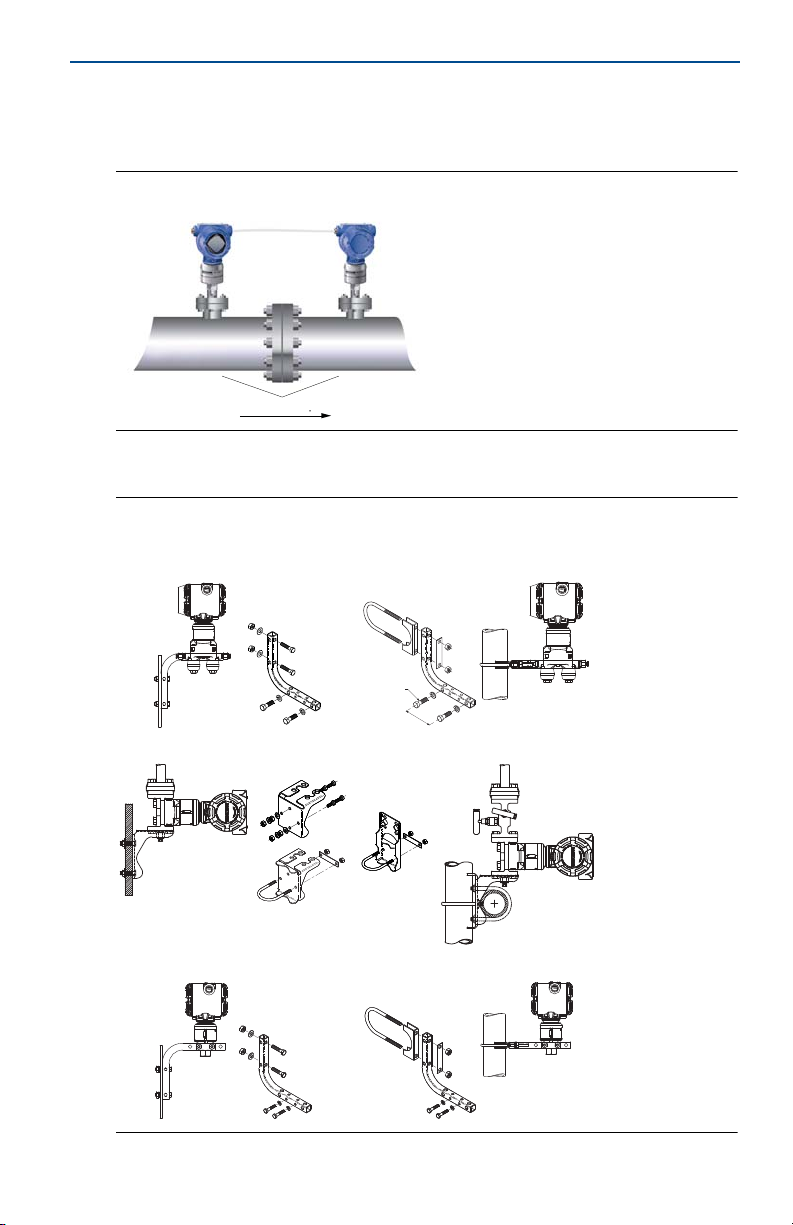

Figura 2. Instalação horizontal do Rosemount ERS 3051S

2.3 Suporte de montagem

Figura 3. Conjunto de colchetes de montagem

Montagem em painel Montagem em tubo

Flange coplanar

Março de 2019

Flange tradicional

Em linha

Março de 2019

44 mm (4 × 1,75-pol.)

38 mm (4 × 1,50-pol.)

73 mm (4 × 2,88-pol. )

44 mm (4 × 1,75-pol.)

Guia de início rápido

2.4 Fixação com parafusos

Se a instalação requer uma montagem de flange de processo, coletor ou adaptadores de flange, siga estas diretrizes de montagem para garantir uma vedação ajustada para características de desempenho ideal do Sistema Rosemount ERS 3051S. Use apenas parafusos fornecidos com o transmissor ou vendidos pela Emerson A Figura 4 ilustra as montagens comuns do transmissor com o comprimento de parafuso necessário para a montagem correta do transmissor.

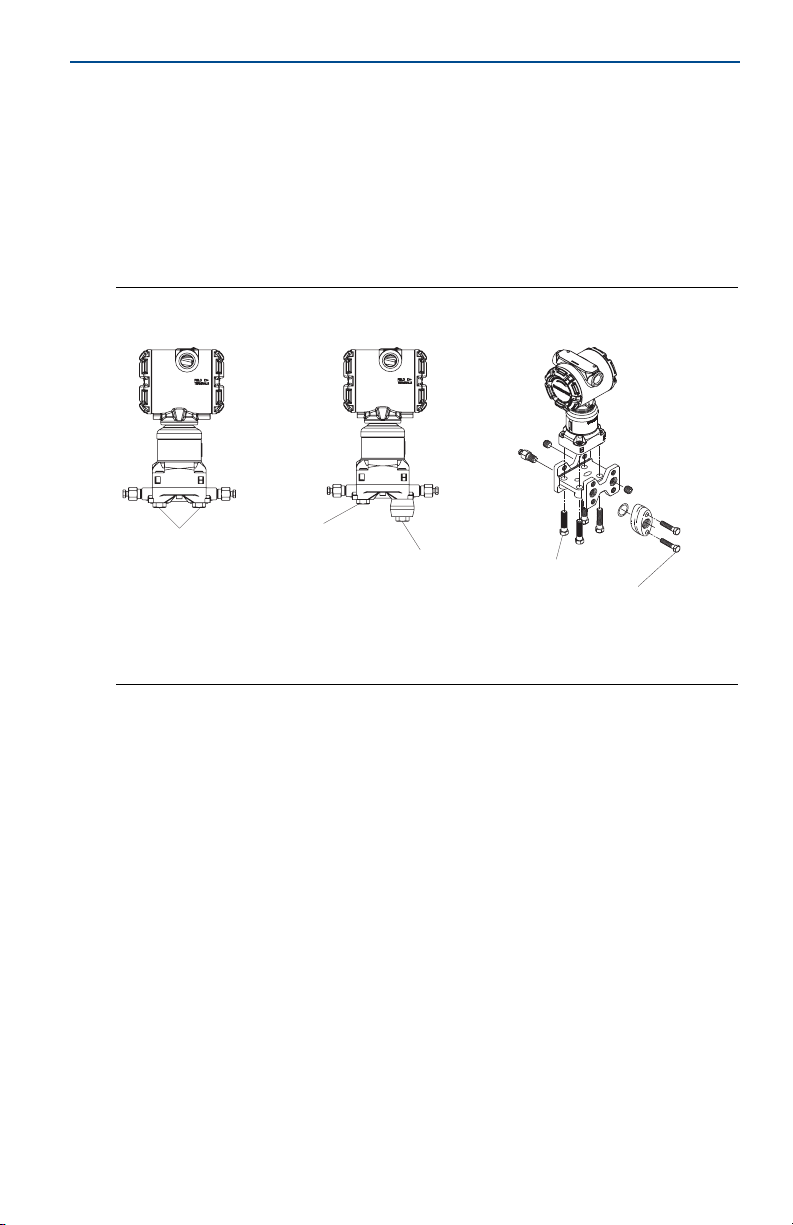

Figura 4. Conjuntos de transmissor comum

A. Transmissor com flange coplanar B. Transmissor com Flange Coplanar e Adaptadores de Flange C. Transmissor com flange tradicional e adaptadores de flange

™

Process Management como peças de reposição.

Os parafusos normalmente são de aço-carbono ou aço inoxidável. Confirme o material observando a marca na cabeça do parafuso e fazendo referência à Tabela 1. Se o material do parafuso não for mostrado na Tabela 1, entre em contato com o seu representante local da Emerson Process Management para mais informações.

Use o seguinte procedimento de instalação para os parafusos:

1. Parafusos em aço-carbono não necessitam de lubrificação. Parafusos de aço inoxidável são cobertos com lubrificante para facilitar a instalação, no entanto, nenhum lubrificante adicional deve ser aplicado na instalação de qualquer um dos tipos de parafuso.

2. Aperte os parafusos manualmente.

3. Aplique o valor inicial de torque aos parafusos usando um padrão cruzado. Consulte a Tabela 1 para obter o valor de torque inicial.

4. Aplique o valor final de torque aos parafusos usando o mesmo padrão cruzado. Consulte a Tabela 1 para obter o valor de torque final.

5. Verifique se os parafusos do flange estão protuberantes na placa isoladora do módulo antes de aplicar pressão (Consulte Figura 5).

Guia de início rápido

ADVERTÊNCIA

A B

316

STM

316

B8M

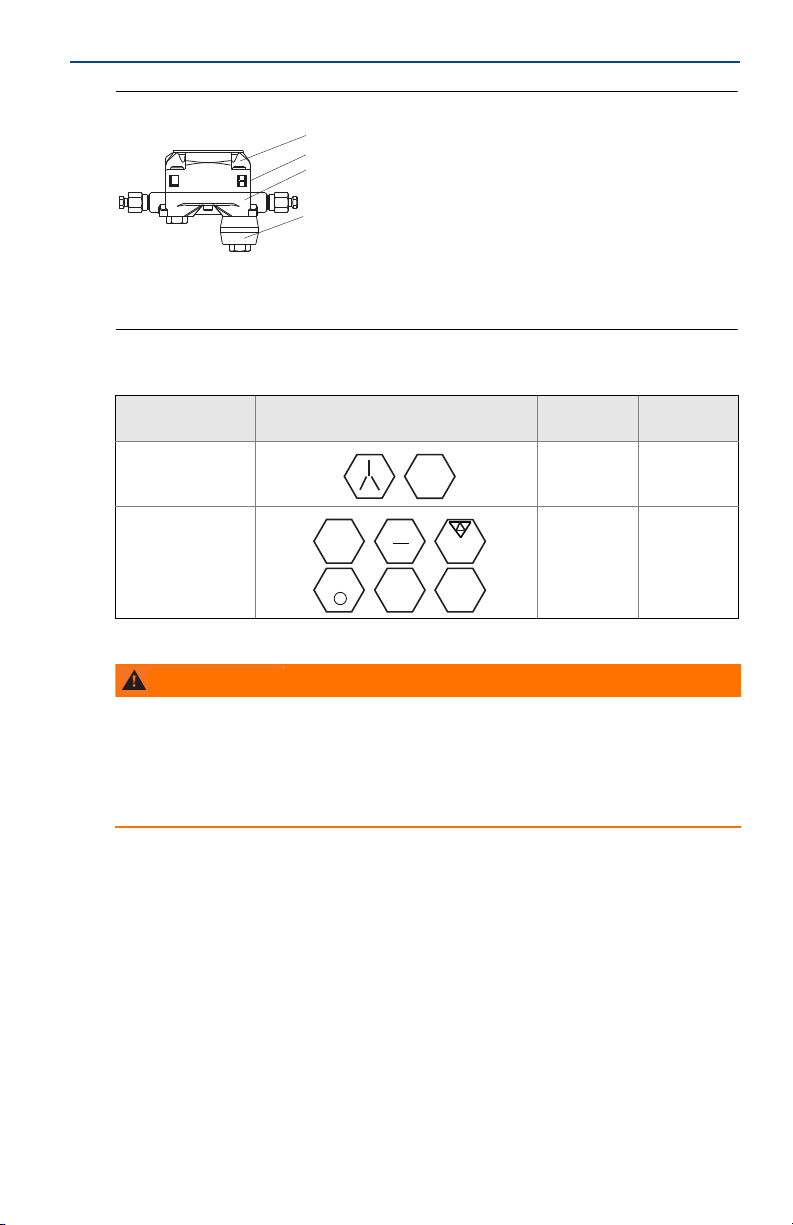

Figura 5. Placa isoladora de módulo

Março de 2019

A. Parafuso B. Placa isoladora de módulo

com sensor

C. Flange Coplanar D. Adaptadores de

flange

Tabela 1. Valores de torque para os parafusos de flange e de adaptadores

de flange

Material do parafuso

Aço-carbono (AC) 300 pol.-lb 650 pol.-lb

Aço inoxidável (SST) 150 pol.-lb 300 pol.-lb

Marcações na cabeça

B7M

Tor qu e

inicial

Torque final

Anéis de vedação com adaptadores de flange

Use apenas os anéis de vedação incluídos com o adaptador de flange do sensor ERS 3051S. Se os anéis de vedação de ajuste do adaptador do flange não forem instalados corretamente, pode haver vazamentos no processo, que podem causar ferimentos graves e até a morte.

Sempre que remover flanges ou adaptadores, inspecione visualmente os anéis de vedação de PTFE. Substitua-os se exibirem sinais de danos, como entalhes ou cor tes. Se você substituir os anéis de vedação, reaperte os parafusos do flange após a instalação para compensar o assento do anel de vedação de PTFE.

3.0 Considerar a rotação do invólucro

Para melhorar o acesso de campo à fiação ou para permitir uma melhor visualização do display LCD opcional:

1. Afrouxe o parafuso de ajuste da rotação do invólucro.

2. Gire o invólucro até 180° para a esquerda ou direita de sua posição (conforme enviado) original.

3. Aperte novamente o parafuso de ajuste da rotação do invólucro.

Março de 2019

Guia de início rápido

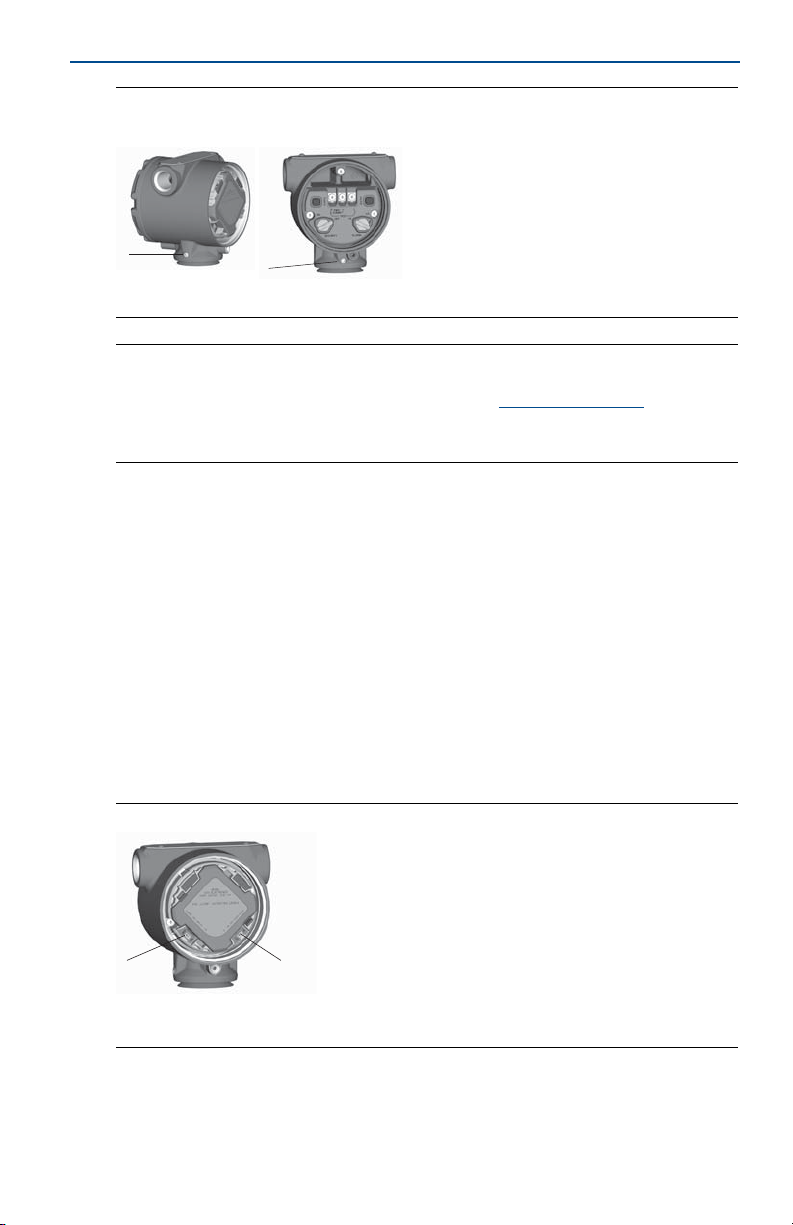

Figura 6. Rotação do invólucro

PlantWeb Caixa de junção

A. Parafuso de ajuste da rotação do invólucro (3/32-pol.)

Observação

Não gire o alojamento em cada transmissor mais de 180° sem primeiro executar o procedimento de desmontagem (consulte a Seção 2 do Manual de Referência ERS 3051S para mais informações). A rotação excessiva pode danificar a conexão elétrica entre o módulo do sensor e a eletrônica da placa de função.

4.0 Definir os interruptores

Se o sensor Rosemount ERS 3051S estiver equipado com interruptores de alarme e de hardware de segurança, verifique a configuração desejada (padrão: alarme = HI, segurança = OFF).

1. Se o sensor estiver instalado, fixe o circuito e desligue a energia.

2. Remova a tampa do invólucro oposta ao lado dos terminais de campo. Não remova a tampa do invólucro em ambientes explosivos.

3. Mova os interruptores de segurança e alarme para a posição desejada usando uma chave de fenda pequena.

4. Reinstale a tampa do invólucro de maneira que haja contato entre as partes metálicas para satisfazer os requisitos de instalação à prova de explosões.

do Sistema

Figura 7. Configuração do Interruptor do Transmissor

A. Interruptor de segurança B. Interruptor do alarme

Guia de início rápido

Março de 2019

5.0 Conectar a fiação e ligar

Um sistema Rosemount ERS 3051S pode ser ligado com diversas configurações, dependendo do hardware que foi solicitado.

5.1 Sistema padrão Rosemount ERS 3051S (Figura 8)

1. Remova a tampa do alojamento identificada com as palavras “Terminais de Campo” nos dois sensores Rosemount ERS 3051S.

2. Usando o cabo de comunicação Rosemount ERS 3051S (se solicitado) ou um conjunto equivalente blindado de 4 fios de acordo com as especificações detalhadas abaixo, conecte os terminais 1, 2, A e B entre os dois sensores de acordo com Figura 8.

3. Conecte o sistema Rosemount ERS 3051S para o circuito de controle conectando os terminais PWR/COMM + e - nos cabos positivo e negativo, respectivamente.

4. Tape e vede todas as conexões elétricas não utilizadas.

5. Se for aplicável, instale a fiação com um laço de gotejamento. Ajuste a alça de gotejamento para que a parte inferior fique mais baixa que as conexões elétricas do invólucro do transmissor.

6. Reinstale e aperte as tampas do alojamento de maneira que haja contato entre as partes metálicas para satisfazer aos requisitos à prova de explosões.

5.2 Sistema Rosemount ERS 3051S com display e interface (Figura 9 e Figura 10)

1. Remova a tampa do alojamento identificada com as palavras “Terminais de Campo” dos dois sensores Rosemount ERS 3051S e do invólucro remoto.

2. Usando o cabo de comunicação Rosemount ERS 3051S (se solicitado) ou um conjunto equivalente blindado de 4 fios de acordo com as especificações detalhadas abaixo, conecte os terminais 1, 2, A, e B entre os dois sensores e o invólucro remoto em uma configuração do tipo “árvore” (Figura 9) ou “daisy-chain” (Figura 10).

3. Conecte o sistema Rosemount ERS 3051S para o circuito de controle conectando os terminais PWR/COMM + e - do invólucro remoto nos cabos positivo e negativo, respectivamente.

4. Tape e vede todas as conexões elétricas não utilizadas.

6. Reinstale e aperte todas as tampas do alojamento de maneira que haja contato entre as partes metálicas para satisfazer aos requisitos à prova de explosões.

Março de 2019

Guia de início rápido

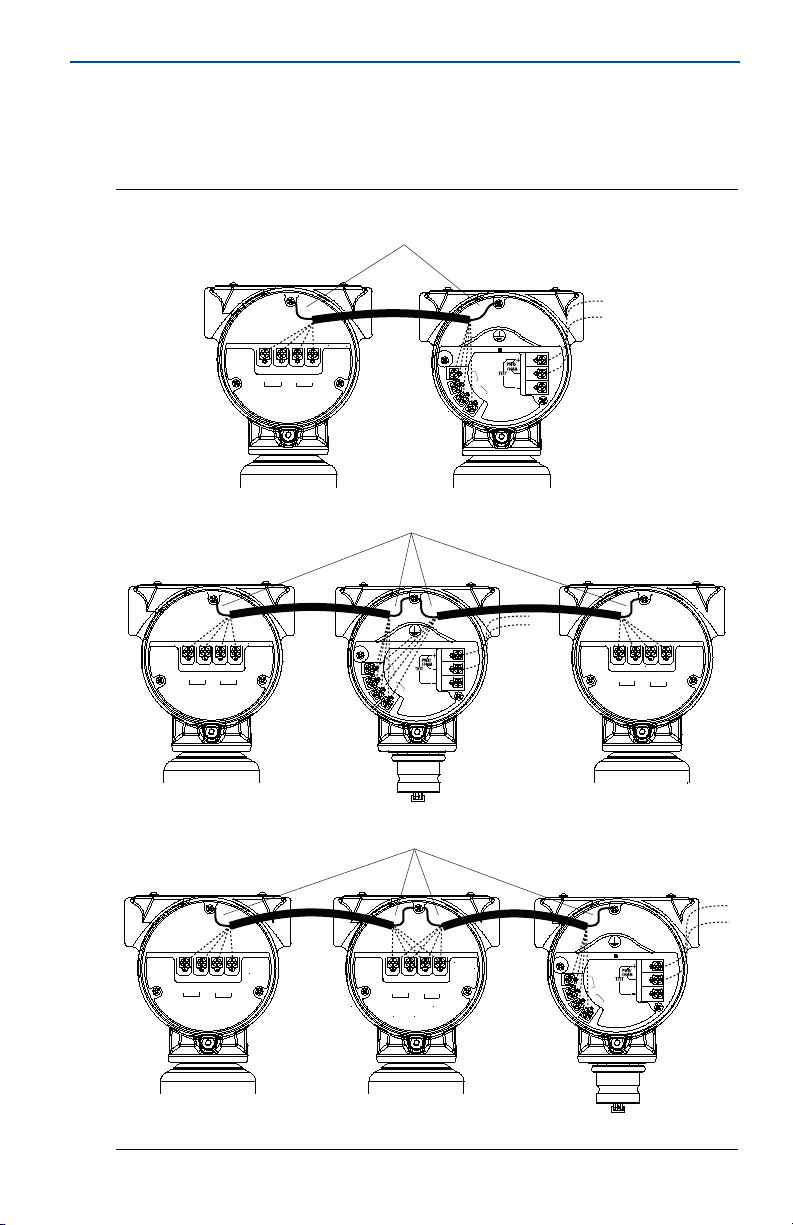

5.3 Diagramas da fiação

Da Figura 8 à Figura 10 são exibidas as conexões de fiação necessárias para ligar um Sistema Rosemount ERS 3051S e permitir comunicações com um comunicador de campo manual.

Observação

A conexão de fiação entre os sensores (e invólucro remoto se aplicável) deve ser feita diretamente. Uma barreira intrinsecamente segura ou outro dispositivo de alta-impedância fará com que o sistema Rosemount ERS 3051S pare de funcionar se colocado entre qualquer um dos sensores Rosemount ERS 3051S.

5.4 Especificações de cabo do Rosemount ERS 3051S

Tipo de cabo: Recomenda-se o cabo Madison AWM estilo 2549. Podem ser usados outros cabos similares, desde que tenham dois pares trançados independentes de fios blindados com blindagem externa. Os fios de alimentação (pinos do terminal 1 e 2) devem ser de 22 AWG no mínimo e os fios de comunicação (pinos do terminal A e B) devem ser 24 AWG, no mínimo.

Comprimento do cabo: até 45,7 m (150 pés) dependendo da capacitância do cabo.

Capacitância do cabo: a capacitância entre os terminais de comunicação (pinos dos terminais A e B) conforme colocados os fios deve ser menos de

5.000 picofarads. Isso permite até 50 picofarads por 0,3 m (pé) para um cabo de

31 m (100 pés). Diâmetro exterior do cabo (D.E.): 6,86 mm (0,270 pol.)

Guia de início rápido

TEST

PWR/

COMM

WIRE TO ERS PRIMARY

WIRE TO

ERS

SECONDARY

A. Fonte de alimentação

B. Resistor 250 necessário para as comunicações

HART

C. Comunicador de campo

Tabela 2. Legenda dos fios

Fio

Conexão do terminal

Verm elh o 1

Preto 2

Branco A

Azul B

Março de 2019

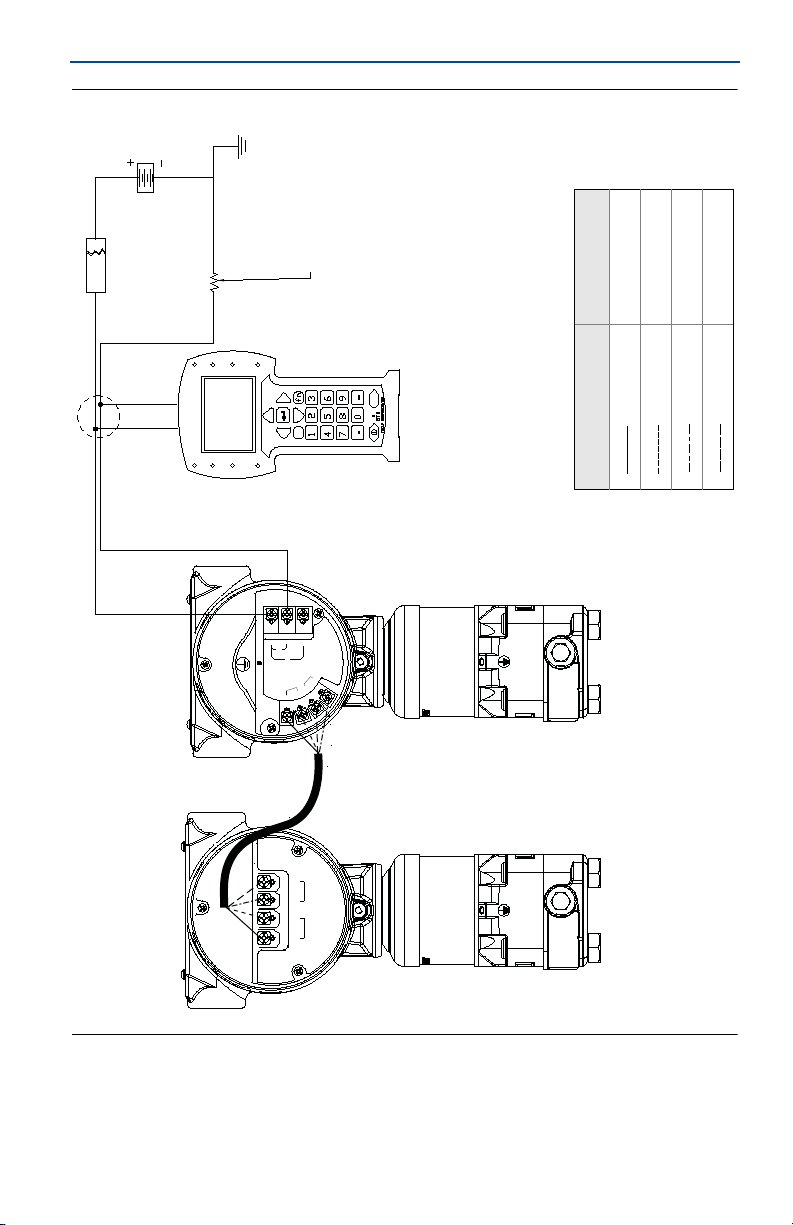

Figura 8. Diagrama de Fiação para o Sistema Padrão Rosemount ERS 3051S

Março de 2019

A. Fonte de alimentação

B. Resistor 250 necessário para as comunicações

HART

C. Comunicador de campo

Tabela 3. Legenda dos fios

Fio

Conexão do terminal

Verm elh o 1

Preto 2

Branco A

Azul B

Guia de início rápido

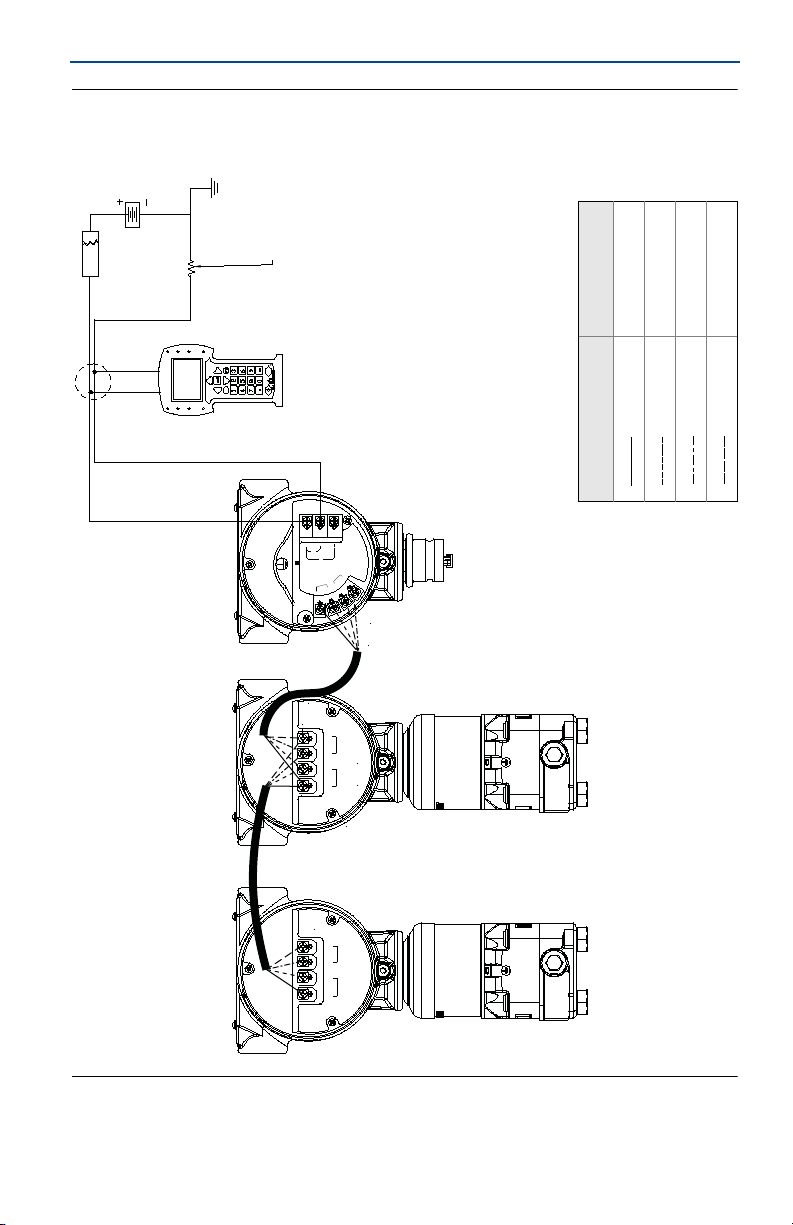

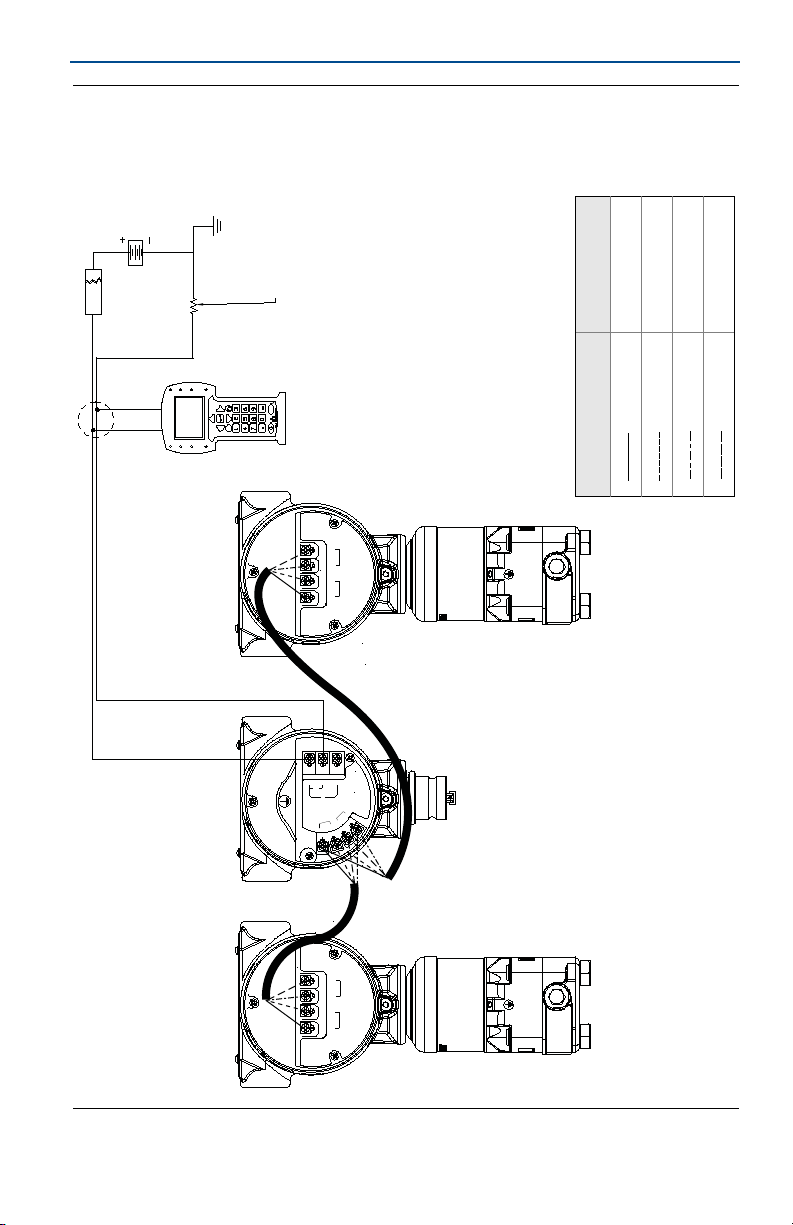

Figura 9. Diagrama de Fiação para o Sistema Rosemount ERS 3051S com Display

Remoto em Configuração “Árvore”

2AB

WIRE TO ERS PRIMARY

PWR/

COMM

TEST

WIRE TO

ERS

SECONDARY

2AB

WIRE TO ERS PRIMARY

Guia de início rápido

TEST

PWR/

COMM

2AB

WIRE TO ERS PRIMARY

WIRE TO

ERS

SECONDARY

WIRE TO ERS PRIMARY

A. Fonte de alimentação

B. Resistor 250 necessário para as comunicações

HART

C. Comunicador de campo

Tabela 4. Legenda dos fios

Fio

Conexão do terminal

Verm elh o 1

Preto 2

Branco A

Azul B

Março de 2019

Figura 10. Diagrama de Fiação para o Sistema Rosemount ERS 3051S com Display

Remoto em Configuração “Daisy-Chain”

Março de 2019

WIRE TO ERS PRIMARY

WIRE TO ERS SECONDARY

2AB

WIRE TO ERS PRIMARY

2AB

WIRE TO ERS PRIMARY

WIRE TO ERS SECONDARY

2AB

WIRE TO ERS PRIMARY

2AB

WIRE TO ERS PRIMARY

Guia de início rápido

5.5 Ponto de aterramento

Conecte a blindagem do conjunto do cabo de comunicação do Rosemount ERS 3051S em cada gabinete do invólucro, como mostrado na configuração de fiação aplicável na Figura 11.

Figura 11. Ponto de aterramento

A. Blindagem do Cabo

Guia de início rápido

(

)

5.6 Fonte de energia

A fonte de energia de CC deve fornecer energia com menos de dois por cento de ondulação. A carga de resistência total é a soma da resistência dos dois fios de sinal e da resistência de carga do controlador, do indicador, de barreiras intrinsecamente seguras e de componentes relacionados.

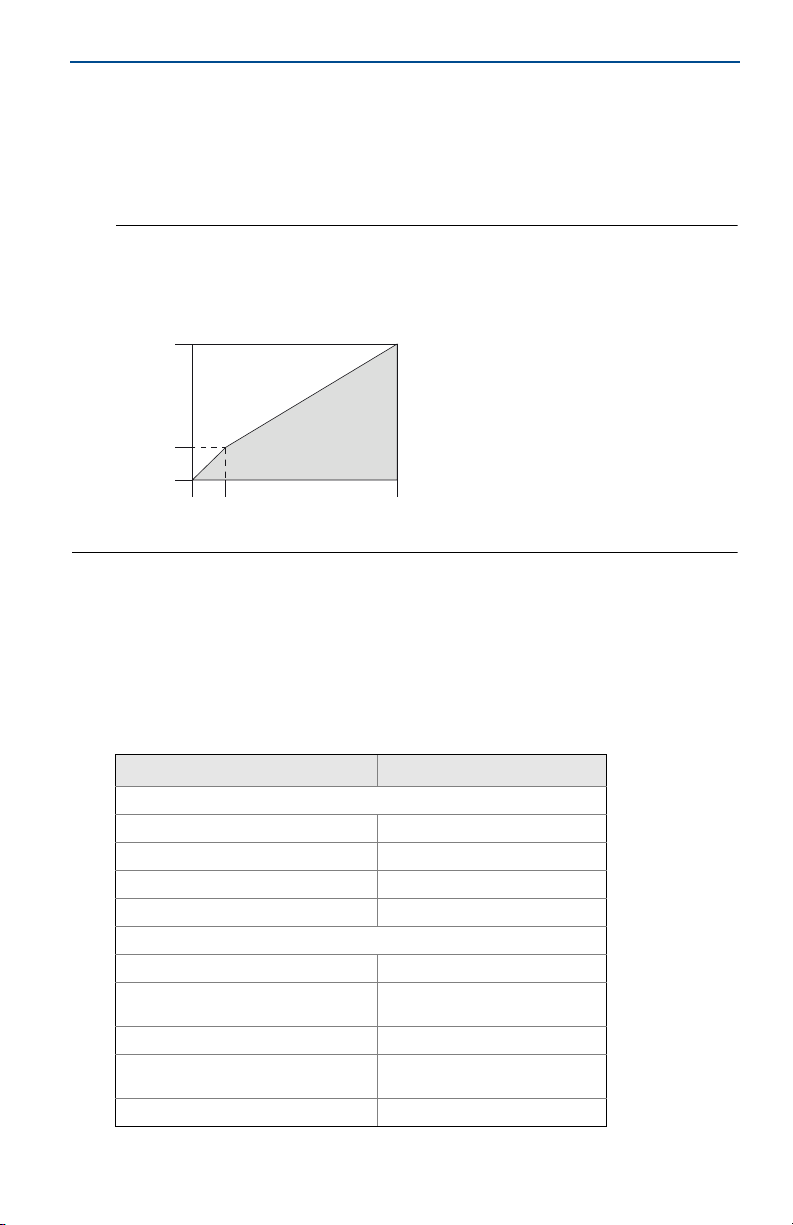

Figura 12. Limitação de carga

Se a tensão de alimentação for ≤ 16,74 V CC,

Resistência máxima do circuito = 277,8 ⫻ (Tensão da Fonte de Alimentação – 16,0) Se a tensão de alimentação for > 16,74 V CC, Resistência máxima do circuito = 43,5 ⫻ (tensão da fonte de alimentação – 12,0)

1.322

Março de 2019

Tensão

Região de operação

Vcc

Carga (ohms)

206

16 16,74 42,4

6.0 Verificar a configuração

Como parte do processo de comissionamento básico do Sistema Rosemount ERS 3051S, os parâmetros em Tabela 5 devem ser verificados / configurados com um mestre em conformidade com HART (consultar Figura 8 — Figura 10 para conectar um comunicador de campo manual):

Tabela 5. Configuração básica dos atalhos do teclado HART

Função

Device tagging (Etiquetagem de dispositivos)

Tag (Etiqueta) 2, 1, 1, 1, 1

Long Tag (Etiqueta longa) 2, 1, 1, 1, 2

Descriptor (Descritor) 2, 1, 1, 1, 3

Message (Mensagem) 2, 1, 1, 1, 4

Units of Measure (Unidades de medida)

PLO Pressure (Pressão PLO) 2, 1, 1, 2, 1, 1

PLO Module Temperature (Temperatura do módulo P

System DP (DP do Sistema) 2, 1, 1, 2, 1, 3

PHI Module Temperature (Temperatura do módulo P

PHI Pressure (Pressão PHI) 2, 1, 1, 2, 1, 5

)

Sequência de teclas de atalho

2, 1, 1, 2, 1, 2

2, 1, 1, 2, 1, 4

Março de 2019

Tabela 5. Configuração básica dos atalhos do teclado HART

Guia de início rápido

Função

Damping (Amortecimento)

PLO Pressure (Pressão PLO) 2, 1, 1, 2, 2, 1

System DP (DP do Sistema) 2, 1, 1, 2, 2, 2

PHI Pressure (Pressão PHI) 2, 1, 1, 2, 2, 3

Variable Mapping (Mapeamento de variável)

Primary Variable (Variável primária) 2, 1, 1, 3, 1

2nd Vari able ( 2a variável) 2, 1, 1, 3, 2

3rd Vari able ( 3a variável) 2, 1, 1, 3, 3

4th Varia ble (4a variável) 2, 1, 1, 3, 4

Analog Output (Saída analógica)

Primary Variable (Variável primária) 2, 1, 1, 4, 1

Upper Range Value (Valor superior da faixa)

Lower Range Value (Valor inferior da faixa)

Alarm and Saturation Levels (

Níveis de alarme e saturação

)

Sequência de teclas de atalho

2, 1, 1, 4, 2

2, 1, 1, 4, 3

2, 1, 1, 5

Os itens em Tabela 6 são considerados “opcionais” e podem ser configurados conforme necessário:

Tabela 6. Configuração opcional dos atalhos do teclado HART

Função

Device Display (Display do dispositivo) 2, 1, 3

Burst Mode (Modo burst)

Burst Mode (Modo burst) 2, 1, 4, 1

Burst Option (Opção burst) 2, 1, 4, 2

Scaled Variable (Variável com escala)

Linear (2-point) Scaled Variable (Variável linear (2 pontos) com escala)

Non-Linear (Multipoint) Scaled Variable (Variável não-linear (multipontos) com escala)

Change Module Assignments (Alterar atribuições de módulo)

View Module 1 Assignment (Ver atribuição do módulo 1)

View Module 2 Assignment (Ver atribuição do módulo 2)

Set Module 1 = PHI, Module 2 = P Módulo 1 = P

Set Module 1 = PLO, Module 2 = P Módulo 1 = P

View Device Topology (Visualizar topologia do dispositivo)

, Módulo 2 = PLO)

, Módulo 2 = PHI)

(Configurar

Sequência de teclas de atalho

2, 1, 5, 1

2, 1, 5, 2

2, 1, 6, 1

2, 1, 6, 2

2, 1, 6, 3

2, 1, 6, 4

2, 1, 6, 5

Guia de início rápido

7.0 Calibrar o sistema Rosemount ERS 3051S

Cada sensor Rosemount ERS 3051S é entregue completamente calibrado sob solicitação ou conforme o padrão de fábrica de escala completa. Depois que o sistema Rosemount ERS 3051 foi instalado e a fiação estiver completa, um ajuste a zero ou um ajuste mais baixo de sensor deve ser realizado em cada sensor para compensar efeitos de instalação.

 Um ajuste zero de sensor deve ser realizado após a instalação de um sensor de

calibração. Um ajuste zero de sensor não deve ser realizado em um sensor absoluto ou de calibração que esteja em linha de pressão.

 Um ajuste mais baixo de sensor deve ser realizado após a instalação de um

sensor absoluto ou de um sensor de calibração que esteja em linha de pressão.

Adicionalmente, um ajuste “Sistema DP Zero” deve ser realizado para estabelecer uma leitura DP zerada. O ajuste do Sistema DP Zero deve ser realizado após um ajuste zero/mais baixo ter sido feito em cada sensor.

As etapas definidas abaixo detalham os procedimentos para os ajustes dos sensores e o ajuste zero do Sistema DP.

7.1 Calibração do sistema Rosemount ERS 3051S

1. Equalize ou ventile os dois sensores Rosemount ERS 3051S e conecte um comunicador de campo como mostrado em Figura 8 — Figura 10.

2. Insira a sequência de teclas rápidas a seguir no Comunicador de Campo para ajustar cada sensor e a leitura DP. Siga os comandos mostrados no Comunicador de Campo.

Tabela 7. Atalhos do teclado HART de calibração do ERS

Março de 2019

Função

Ajuste zero do sensor P-Hi 3, 4, 3, 1, 3

Ajuste mais baixo do sensor P-Hi 3, 4, 3, 1, 2

Ajuste zero do sensor P-Lo 3, 4, 4, 1, 3

Ajuste mais baixo do sensor P-Lo 3, 4, 4, 1, 2

Ajuste Zero do DP do Sistema 3, 4, 2, 1, 3

Sequência de teclas de atalho

Observação

1. O ajuste do Sistema DP Zero deve ser realizado após os ajustes do P-Hi e P-Lo.

2. Consulte o Manual de Referência calibração recomendada para realizar um ajuste de sensor em pressão de linha.

Rosemount ERS 3051S para o procedimento de

Março de 2019

Guia de início rápido

8.0 Certificações do produto

Rev 1.9

8.1 Informações sobre diretrizes europeias

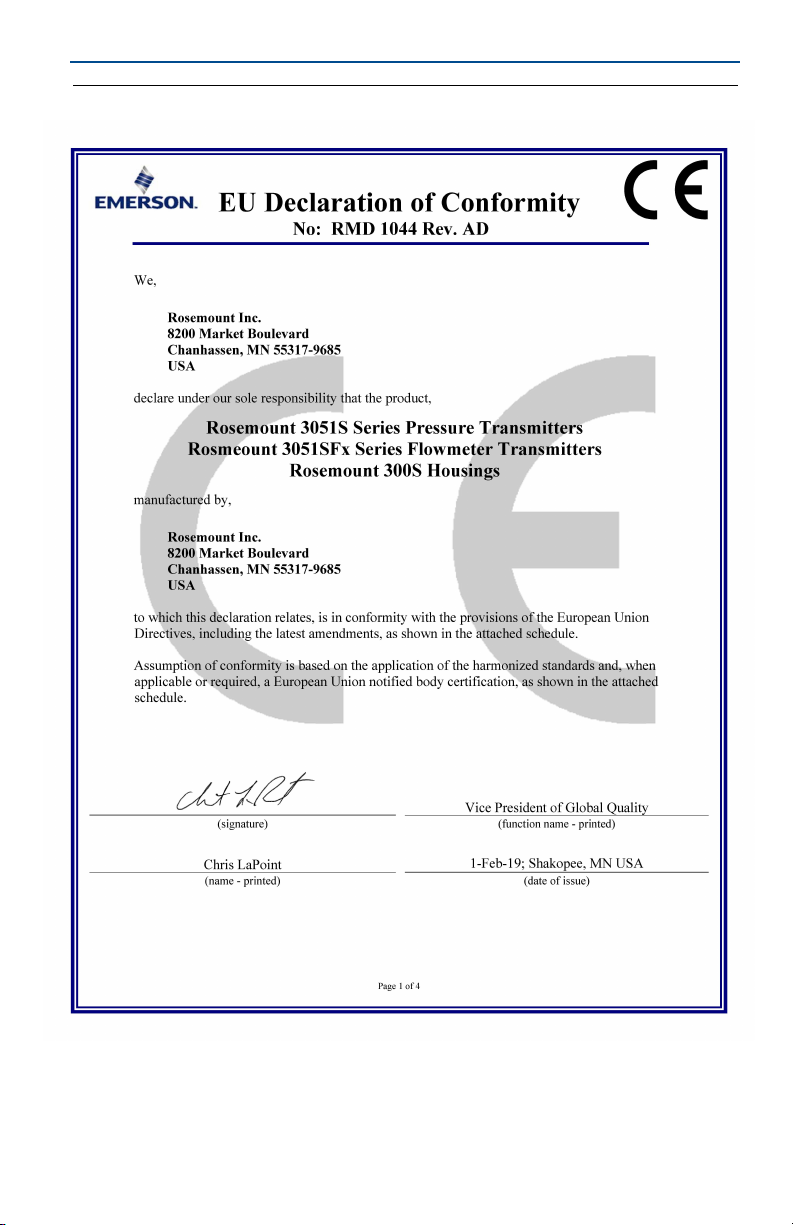

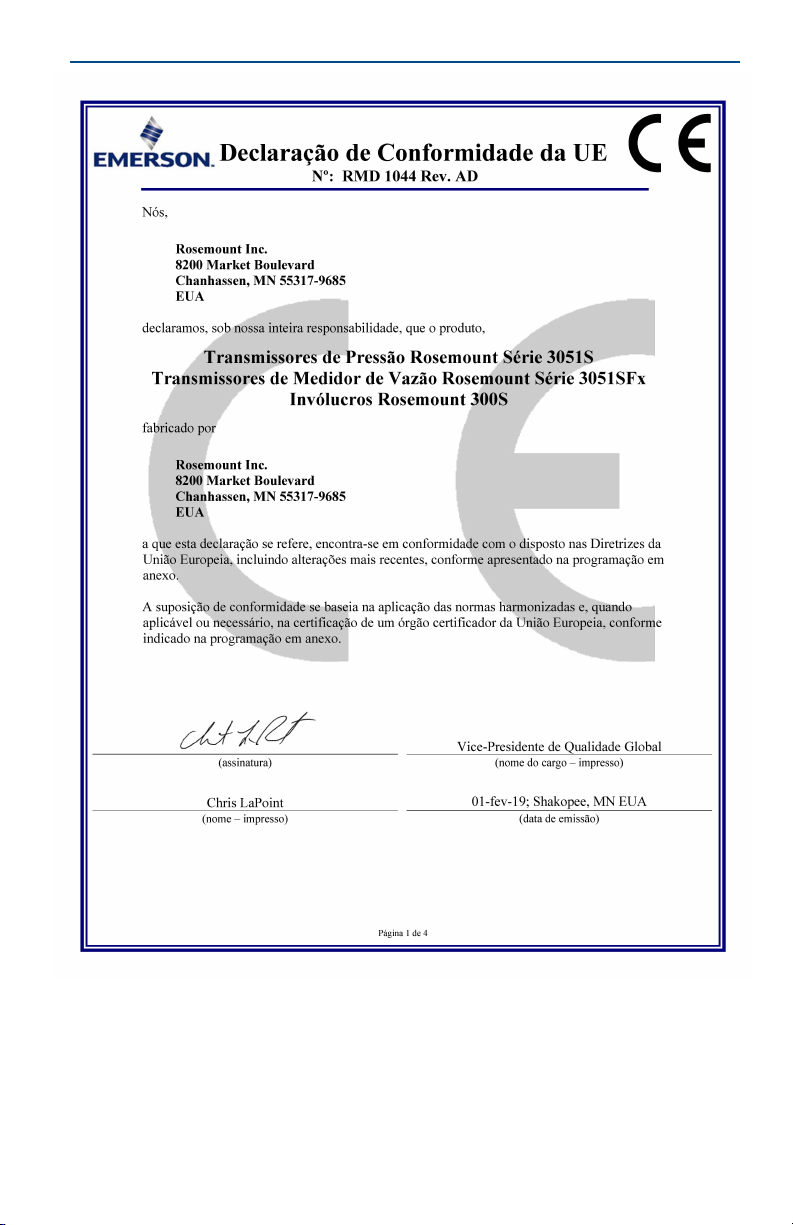

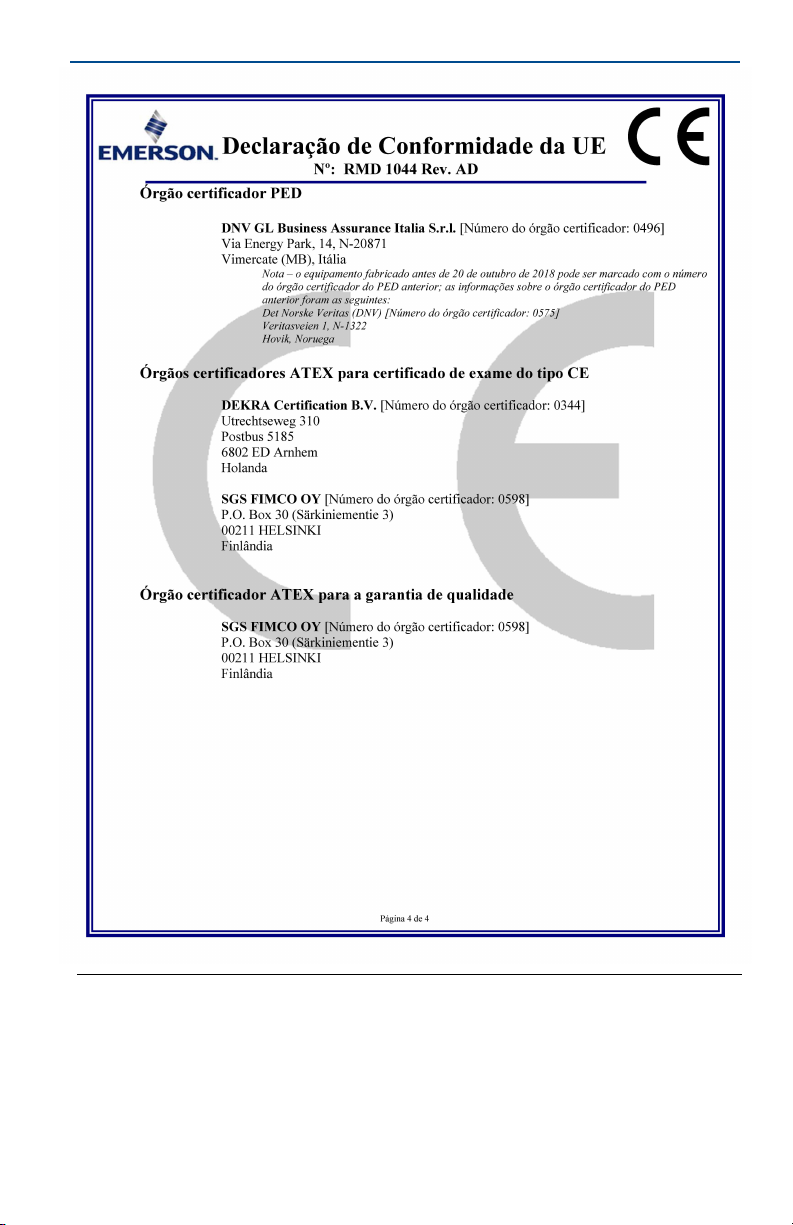

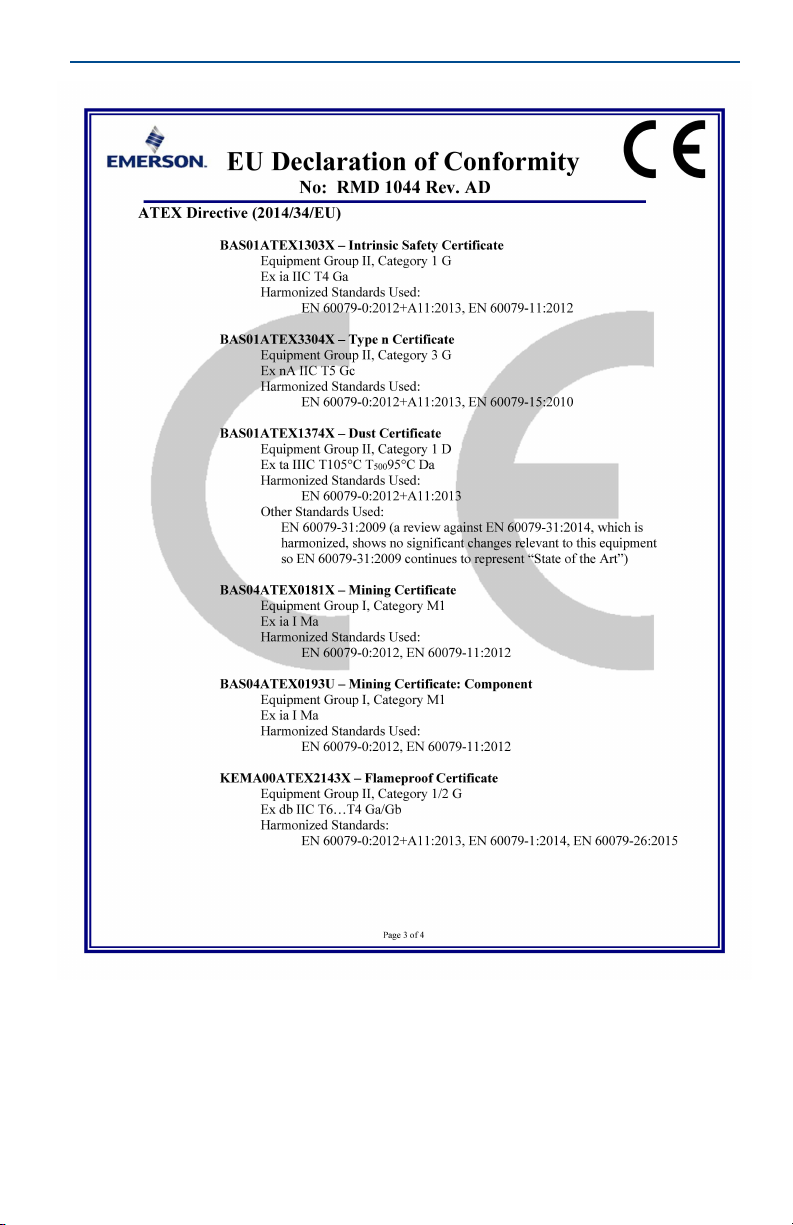

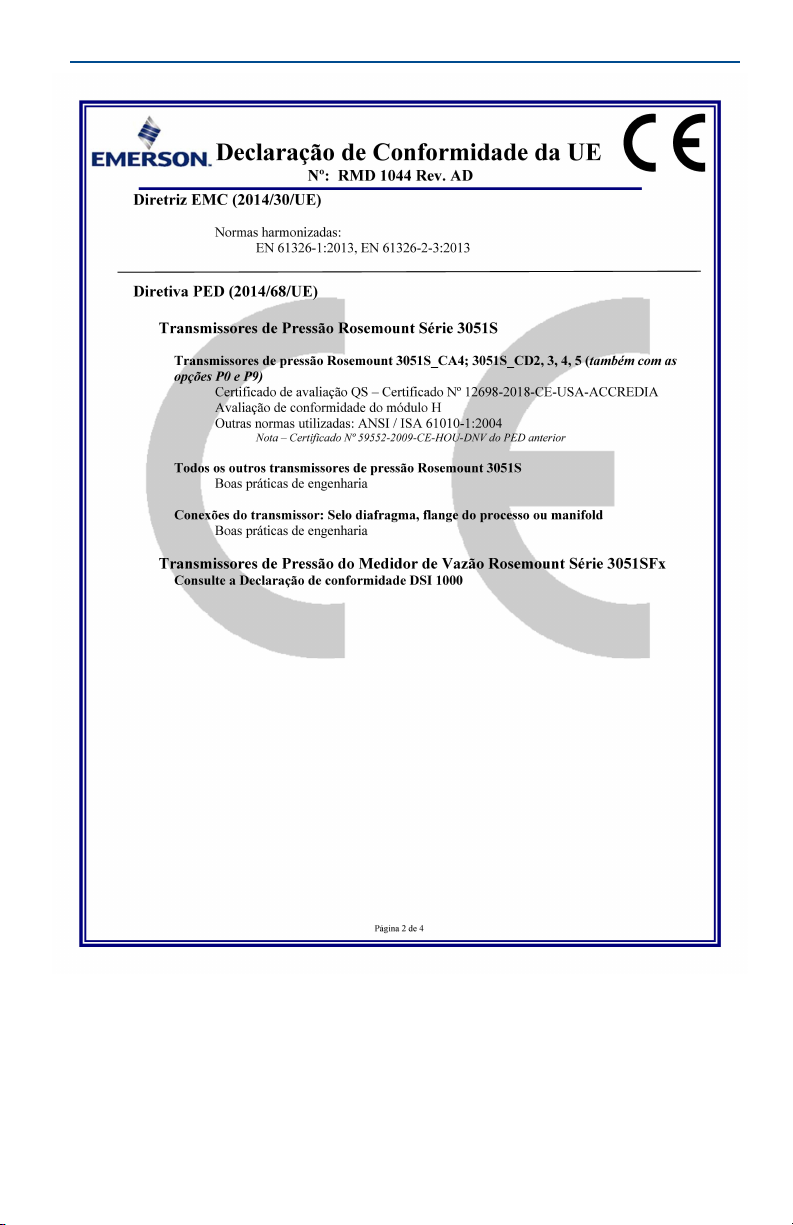

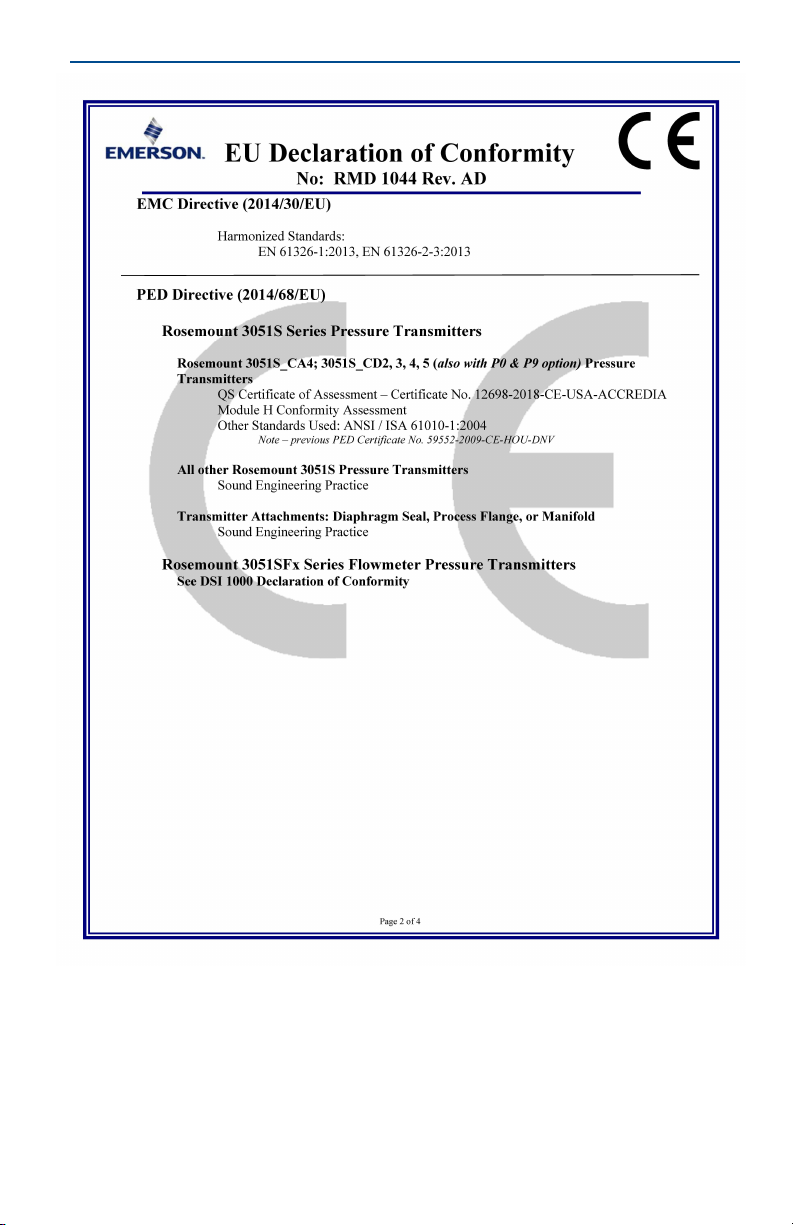

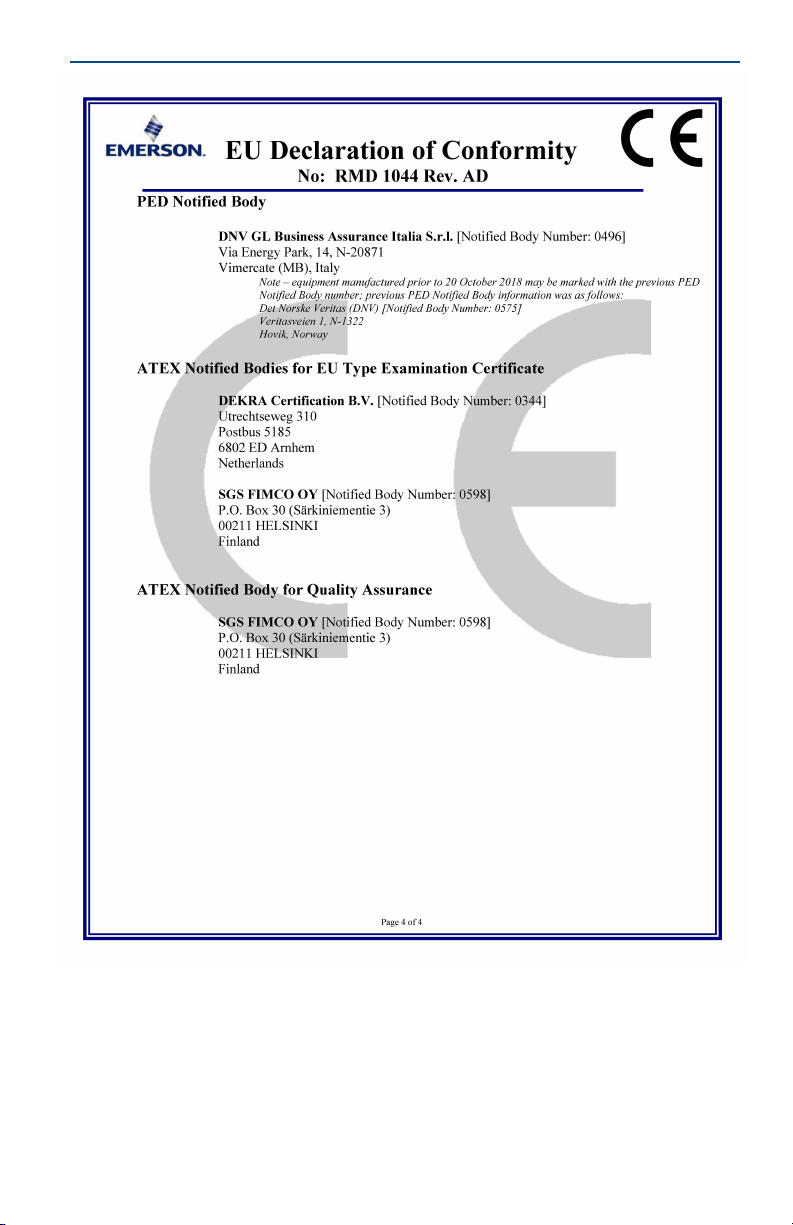

Uma cópia da Declaração de conformidade da UE pode ser encontrada no final do Guia de início rápido. A revisão mais recente da declaração de conformidade CE pode ser encontrada em EmersonProcess.com/Rosemount

8.2 Certificação de locais comuns

Como padrão, o transmissor foi examinado e testado para determinar se o projeto atende aos requisitos básicos elétricos, mecânicos e de proteção contra incêndio por um laboratório de testes nacionalmente reconhecido (NRTL), como acreditado pela Agência federal de segurança e saúde ocupacional (OSHA).

8.3 Instalação de equipamentos na América do Norte

The US National Electrical Code® (NEC) and the Canadian Electrical Code (CEC) permit the use of Division marked equipment in Zones and Zone marked equipment in Divisions. As marcações devem ser apropriadas para a classificação de área, gás e classe de temperatura. Essas informações são claramente definidas nos respectivos códigos.

8.4 EUA

E5 À prova de explosões FM (XP) e à prova de ignição por poeira (DIP)

Certificado: 3008216 Normas: FM Classe 3600 — 2011, FM Classe 3615 - 2006,

FM Classe 3616 - 2011, FM Classe 3810 — 2005, ANSI/NEMA

Marcações: XP CL I, DIV 1, GP B, C, D; DIP CL II, DIV 1, GP E, F, G; CL III;

T5(—50 °C

I5 Segurança intrínseca FM (IS) e à prova de incêndio (NI)

Certificado: 3012350 Normas: FM Classe 3600 — 2011, FM Classe 3610 — 2010,

FM Classe 3611 — 2004, FM Classe 3810 — 2005, NEMA 250 — 2003

Marcações: IS CL I, DIV 1, GP A, B, C, D; CL II, DIV 1, GP E, F, G; Classe III; Classe 1,

Zona 0 AEx ia IIC T4; NI CL 1, DIV 2, GP A, B, C, D; T4(—50 °C quando instalado de acordo com o desenho 03151-1006 da Rosemount; Tipo 4X

Condições especiais para uso seguro:

1. O transmissor de pressão Rosemount 3051S/3051S-ERS contém alumínio e é considerado um possível risco de ignição por impacto ou atrito. Deve-se tomar cuidado durante a instalação e uso para evitar impacto e fricção.

250 — 2003

≤ T

≤ +85 °C); Selado em fábrica; tipo 4X

≤ T

≤ +70 °C) [HART]; T4(—50 °C ≤ Ta ≤ +60 °C) [Fieldbus];

Observação

Transmissores marcados com NI CL 1, DIV 2 podem ser instalados em locais da Divisão 2 usando métodos gerais de fiação da Divisão 2 ou fiação de campo não inflamável (NIFW). Consulte o desenho 03151-1006.

Guia de início rápido

IE FM FISCO

Certificado: 3012350 Normas: FM Classe 3600 — 2011, FM Classe 3610 — 2010,

FM Classe 3611 — 2004, FM Classe 3810 — 2005, NEMA 250 — 2003

≤ T

Marcações: IS CL I, DIV 1, GP A, B, C, D; T4(—50 °C

≤ +60 °C); quando conectado

de acordo com o desenho Rosemount 03151-1006; tipo 4x

Condições especiais para uso seguro:

8.5 Canadá

E6 À prova de explosões, à prova de ignição de poeira e divisão 2

Certificado: 1143113 Normas: CAN/CSA C22.2 nº 0-10, norma CSA C22.2 nº 25-1966,

norma CSA C22.2 nº 30-M1986, CAN/CSA C22.2 nº 94-M91, norma CSA C22.2 nº 142-M1987, norma CSA C22.2 nº 213-M1987, ANSI/ISA 12.27.01-2003, norma CSA C22.2 nº 60529:05

Marcações: à prova de explosões Classe I, Divisão 1, Grupos B, C, D; à prova de

ignição de poeira Classe II, Divisão 1, Grupos E, F, G; Classe III; adequado para Classe I, Zona 1, Grupo IIB+H2, T5; adequado para Classe I, Divisão 2, Grupos A, B, C, D; adequado para Classe I, Zona 2, Grupo IIC, T5; quando conectado de acordo com o desenho Rosemount 03151-1013; tipo 4X

I6 CSA intrinsecamente seguro

Certificado: 1143113 Normas: CAN/CSA C22.2 nº 0-10, norma CSA C22.2 nº 30-M1986,

CAN/CSA C22.2 nº 94-M91, norma CSA C22.2 nº 142-M1987, norma CSA C22.2 nº 157-92, ANSI/ISA 12.27.01-2003, norma CSA C22.2 nº 60529:05

Marcações: intrinsecamente seguro Classe I, Divisão 1; Grupos A, B, C, D;

adequado para Classe 1, Zona 0, IIC, T3C; quando conectado de acordo com o desenho Rosemount 03151-1016 [3051S] 03151-1313 [ERS]; tipo 4X

IF CSA FISCO

Certificado: 1143113 Normas: CAN/CSA C22.2 nº 0-10, norma CSA C22.2 nº 30-M1986,

CAN/CSA C22.2 nº 94-M91, norma CSA C22.2 nº 142-M1987, norma CSA C22.2 nº 157-92, ANSI/ISA 12.27.01-2003, norma CSA C22.2 nº 60529:05

Marcações: FISCO intrinsecamente seguro Classe I, Divisão 1; Grupos A, B, C, D;

adequado para Classe 1, Zona 0, IIC, T3C; quando conectado de acordo com o desenho Rosemount 03151-1016 [3051S] 03151-1313 [ERS]; tipo 4X

Março de 2019

Guia de início rápido

8.6 Europa

E1 ATEX à prova de chamas

Certificado: KEMA 00ATEX2143X Normas: EN 60079-0:2012, EN 60079-1:2007, EN 60079-26:2007

(modelos 3051SFx com termorresistor são certificados de acordo com a EN60079-0:2006)

≤ T

≤ +70 °C),

Marcações: II 1/2 G Ex d IIC T6…T4 Ga/Gb, T6(—60 °C

T5/T4(—60 °C ≤ Ta ≤ +80 °C)

Classe de temperatura Temperatura de processo

T6 —60 °C a +70 °C T5 —60 °C a +80 °C T4 —60 °C a +120 °C

Condições especiais para uso seguro (X):

1. O dispositivo contém um diafragma de parede fina. A instalação, manutenção e uso devem levar em consideração as condições ambientais às quais o diafragma será submetido. As instruções de instalação e manutenção do fabricante devem ser observadas em detalhe para garantir a segurança durante a vida útil prevista.

2. Para obter informações relativas às dimensões das juntas à prova de chamas, entre em contato com o fabricante.

I1 Segurança Intrínseca ATEX

Certificado: BAS01ATEX1303X Normas: EN 60079-0:2012, EN 60079-11:2012

≤ T

Marcações: II 1 G Ex ia IIC T4 Ga, T4(—60 °C

Modelo U

SuperModule 3051S...A; 3051SF…A; 3051SAL…C 30 V 300 mA 1,0 W 12 nF 0 3051S…F; 3051SF…F 30 V 300 mA 1,3 W 0 0 3051S …A…M7, M8 ou M9;

3051SF …A…M7, M8 ou M9; 3051SAL…C… M7, M8 ou M9

3051SAL ou 3051SAM 30 V 300 mA 1,0 W 12 nF 33 H 3051SAL…M7, M8 ou M9

3051SAM…M7, M8 ou M9 Opção de termorresistor para 3051SF 5 V 500 mA 0,63 W N/A N/A

™

30 V 300 mA 1,0 W 30 nF 0

30 V 300 mA 1,0 W 12 nF 60 H

30 V 300 mA 1,0 W 12 nF 93 H

≤ +70 °C)

Condições especiais para uso seguro (X):

1. Os transmissores do Rosemount 3051S equipados com proteção contra transientes não são capazes de suportar o teste de 500 V conforme definido na Cláusula 6.3.13 da EN 60079-11:2012. Isso deve ser levado em conta durante a instalação.

2. Os pinos do terminal do Rosemount 3051S SuperModule devem ser fornecidos com um grau de proteção de pelo menos IP20, de acordo com IEC/EN 60529.

Guia de início rápido

3. A carcaça do Rosemount 3051S pode ser feita em liga de alumínio e receber um acabamento protetor de tinta de poliuretano; entretanto, deve-se tomar cuidado para protegê-la contra impactos ou desgaste, se estiver localizada em uma área de zona 0.

IA AT EX FISCO

Certificado: BAS01ATEX1303X Normas: EN 60079-0:2012, EN 60079-11:2012

≤ T

Marcações: II 1 G Ex ia IIC T4 Ga, T4(—60 °C

Parâmetro

Ten são U

Corrente I

Potência P Capacitância C Indutância L

Condições especiais para uso seguro (X):

FISCO

17,5 V 380 mA 5,32 W

0 0

≤ +70 °C)

2. Os pinos do terminal do Rosemount 3051S SuperModule devem ser fornecidos com um grau de proteção de pelo menos IP20, de acordo com IEC/EN 60529.

ND ATEX Poei ra

Certificado: BAS01ATEX1374X Normas: EN 60079-0:2012, EN 60079-31:2009 Marcações: II 1 D Ex ta IIIC T105 °C T

= 42,4 V

máx.

Condições especiais para uso seguro (X):

95 °C Da, (—20 °C ≤ Ta ≤+85 °C),

500

1. As entradas dos cabos devem ser utilizadas para manter a proteção contra infiltração do invólucro até pelo menos IP66.

2. As entradas de cabos não usadas devem ser fechadas com bujões de selagem adequados, que mantenham a proteção contra infiltração do invólucro em pelo menos IP66.

3. As entradas de cabos e os bujões de selagem devem ser adequados para a faixa de temperatura ambiente do equipamento e capazes de suportar um teste de impacto de 7 J.

4. O(s) SuperModule(s) deve(m) ser parafusado(s) firmemente em seu(s) lugar(es) para manter a proteção contra infiltração do(s) invólucro(s).

N1 ATE X Tipo n

Certificado: BAS01ATEX3304X Normas: EN 60079-0:2012, EN 60079-15:2010 Marcações: II 3 G Ex nA IIC T5 Gc, (—40 °C

≤ T

≤ +85 °C), V

máx

= 45 V

Março de 2019

Condição especial para uso seguro (X):

Guia de início rápido

1. O equipamento não é capaz de resistir ao teste de isolamento de 500 V, exigido pela cláusula 6.5 da EN 60079-15:2010. Isso deve ser considerado ao instalar o equipamento.

Observação

O conjunto RTD não está incluído na aprovação de tipo n do Rosemount 3051SFx.

8.7 Internacional

E7 IECEx à prova de chamas e de poeira

Certificado: IECEx KEM 08.0010X (à prova de chamas) Normas: IEC 60079-0:2011, IEC 60079-1:2007, IEC 60079-26:2006

(Modelos 3051SFx com termorresistor são certificados para IEC 60079-0:2004)

≤ T

Marcações: Ex d IIC T6…T4 Ga/Gb, T6(—60 °C

T5/T4(—60 °C ≤ Ta ≤ +80 °C)

Classe de temperatura Temperatura de processo

T6 —60 °C a +70 °C T5 —60 °C a +80 °C T4 —60 °C a +120 °C

Condições especiais para uso seguro (X):

2. Para obter informações sobre as dimensões das juntas à prova de chamas, entre em contato com o fabricante.

Certificado: IECEx BAS 09.0014X (poeira) Normas: IEC 60079-0:2011, IEC 60079-31:2008 Marcações: Ex ta IIIC T 105 °C T

Condições especiais para uso seguro (X):

95 °C Da, (—20 °C ≤ Ta ≤ +85 °C), V

500

1. As entradas dos cabos devem ser utilizadas para manter a proteção contra infiltração do invólucro até pelo menos IP66.

2. As entradas de cabos não usadas devem ser fechadas com bujões de selagem adequados, que mantenham a proteção contra infiltração do invólucro em pelo menos IP66.

3. As entradas de cabos e os bujões de selagem devem ser adequados para a faixa de temperatura ambiente do equipamento e capazes de suportar um teste de impacto de 7 J.

4. O Rosemount 3051S SuperModule deve ser parafusado firmemente no lugar para manter a proteção contra infiltração da carcaça.

≤ +70 °C),

máx

= 42,4 V

Guia de início rápido

Março de 2019

I7 IECEx Segurança Intrínseca

Certificado: IECEx BAS 04.0017X Normas: IEC 60079-0: 2011, IEC 60079-11:2011

≤ T

Marcações: Ex ia IIC T4 Ga, T4(—60 °C

Modelo U

SuperModule 30 V 300 mA 1,0 W 30 nF 0 3051S...A; 3051SF…A; 3051SAL…C 30 V 300 mA 1,0 W 12 nF 0 3051S…F; 3051SF…F 30 V 300 mA 1,3 W 0 0 3051S …A…M7, M8 ou M9;

3051SF …A…M7, M8 ou M9; 3051SAL…C… M7, M8 ou M9

3051SAL ou 3051SAM 30 V 300 mA 1,0 W 12 nF 33 H 3051SAL…M7, M8 ou M9

3051SAM…M7, M8 ou M9 Opção de termorresistor para 3051SF 5 V 500 mA 0,63 W N/A N/A

≤ +70 °C)

30 V 300 mA 1,0 W 12 nF 60 H

30 V 300 mA 1,0 W 12 nF 93 H

Condições especiais para uso seguro (X):

2. Os pinos do terminal do Rosemount 3051S SuperModule devem ser fornecidos com um grau de proteção de pelo menos IP20, de acordo com IEC/EN 60529.

I7 IECEx segurança intrínseca — Grupo I - Mineração (I7 com A0259 especial)

Certificado: IECEx TSA 14.0019X Normas: IEC 60079-0:2011, IEC 60079-11:2011 Marcações: Ex ia I Ma (—60 °C

Modelo U

SuperModule 30 V 300 mA 1,0 W 30 nF 0 3051S...A; 3051SF…A; 3051SAL…C 30 V 300 mA 1,0 W 12 nF 0 3051S…F; 3051SF…F 30 V 300 mA 1,3 W 0 0 3051S …A…M7, M8 ou M9;

3051SF …A…M7, M8 ou M9; 3051SAL…C… M7, M8 ou M9

3051SAL ou 3051SAM 30 V 300 mA 1,0 W 12 nF 33 H 3051SAL…M7, M8 ou M9

3051SAM…M7, M8 ou M9 Opção de termorresistor para 3051SF 5 V 500 mA 0,63 W N/A N/A

≤ T

≤ +70 °C)

30 V 300 mA 1,0 W 12 nF 60 H

30 V 300 mA 1,0 W 12 nF 93 H

Março de 2019

Guia de início rápido

Condições especiais para uso seguro (X):

1. Se o equipamento estiver equipado com um supressor de tensão de transientes opcional de 90 V, ele não será capaz de suportar o teste de isolamento de 500 V exigido pela cláusula 6.3.13 da IEC60079-11:2011. Isso deve ser considerado ao instalar o aparelho.

2. É uma condição de uso seguro que os parâmetros de entrada acima sejam levados em consideração durante a instalação.

3. É uma condição de fabricação que somente os equipamentos instalados com invólucros, tampas e invólucro do módulo do sensor fabricados em aço inoxidável sejam usados em aplicações do Grupo I.

IG IECEx FISCO

Certificado: IECEx BAS 04.0017X Normas: IEC 60079-0:2011, IEC 60079-11:2011 Marcações: Ex ia IIC T4 Ga, T4(—60 °C

Parâmetro

Ten são U

Corrente I

Potência P Capacitância C Indutância L

Condições especiais para uso seguro (X):

FISCO

17,5 V 380 mA 5,32 W

0 0

≤ T

≤ +70 °C)

2. Os pinos do terminal do Rosemount 3051S SuperModule devem ser fornecidos com um grau de proteção de pelo menos IP20, de acordo com IEC/EN 60529.

IG IECEx segurança intrínseca — Grupo I - Mineração (IG com A0259 especial)

Certificado: IECEx TSA 14.0019X Normas: IEC 60079-0:2011, IEC 60079-11:2011 Marcações: DISPOSITIVO DE CAMPO FISCO Ex ia I Ma (—60 °C

Parâmetro

Ten são U

Corrente I

Potência P Capacitância C Indutância L

FISCO

17,5 V 380 mA 5,32 W

0 0

≤ T

≤ +70 °C)

Guia de início rápido

Condições especiais para uso seguro (X):

2. É uma condição de uso seguro que os parâmetros de entrada acima sejam levados em consideração durante a instalação.

N7 IECEx tipo n

Certificado: IECEx BAS 04.0018X Normas: IEC 60079-0:2011, IEC 60079-15:2010 Marcações: Ex nA IIC T5 Gc, (—40 °C ≤ Ta ≤ +85 °C)

Condição especial para uso seguro (X):

1. O equipamento não é capaz de resistir ao teste de isolamento de 500 V, exigido pela cláusula 6.5 da EN 60079-15:2010. Isso deve ser considerado ao instalar o equipamento.

8.8 Brasil

E2 INMETRO à prova de chamas

Certificado: UL-BR15.0393X Normas: ABNT NBR IEC 60079-0:2008 + Corrigendum 1:2011,

ABNT NBR IEC 60079-1:2009 + Corrigendum 1:2011, ABNT NBR IEC 60079-26:2008 + Corrigendum 1:2008

≤ T

Marcações: Ex d IIC T* Ga/Gb, T6(—60 °C

+80 °C), IP66

Condições especiais para uso seguro (X):

1. O dispositivo contém um diafragma de parede fina. A instalação, manutenção e uso devem levar em consideração as condições ambientais às quais o diafragma será submetido. As instruções do fabricante para a instalação e manutenção devem ser seguidas estritamente para garantir a segurança durante o tempo de vida esperado.

2. Para obter informações relativas às dimensões das juntas à prova de chamas, entre em contato com o fabricante.

I2/IB INMETRO segurança intrínseca/FISCO

Certificado: UL-BR 15.0392X Normas: ABNT NBR IEC 60079-0:2008 + Corrigendum 1:2011,

ABNT NBR IEC 60079-11:2009

Marcações: Ex ia IIC T4 Ga, T4(—60 °C

≤ +70 °C), T5/T4(—60 °C ≤ Ta ≤

≤ T

≤ +70 °C), IP66

Março de 2019

Guia de início rápido

Condição especial para uso seguro (X):

1. A carcaça do Rosemount 3051S pode ser feita de liga de alumínio e pode receber um acabamento protetor de tinta de poliuretano; entretanto, deve-se tomar cuidado para protegê-la contra impactos ou desgaste, se estiver localizada em áreas que exigem o EPL Ga.

Modelo U

SuperModule 30 V 300 mA 1,0 W 30 nF 0 3051S...A; 3051SF…A; 3051SAL…C 30 V 300 mA 1,0 W 12 nF 0 3051S…F; 3051SF…F 30 V 300 mA 1,3 W 0 0 3051S…F…IB; 3051SF…F…IB 17,5 V 380 mA 5,32 W 0 0 3051S …A…M7, M8 ou M9;

3051SF …A…M7, M8 ou M9; 3051SAL…C… M7, M8 ou M9

3051SAL ou 3051SAM 30 V 300 mA 1,0 W 11,4 nF 33 H 3051SAL…M7, M8 ou M9

3051SAM…M7, M8 ou M9 Opção de termorresistor para 3051SF 5 V 500 mA 0,63 W N/A N/A

30 V 300 mA 1,0 W 11,4 nF 60 H

30 V 300 mA 1,0 W 11,4 nF 93 H

8.9 China

E3 China, à prova de chamas e à prova de ignição de poeira

Certificado: 3051S: GYJ16.1249X

3051SFx: GYJ11.1711X 3051S-ERS: GJY15.1406X

Normas: 3051S: GB3836.1-2010, GB3836.2-2010, GB3836.20-2010,

GB12476.1-2013, GB12476.5-2013 3051SFx: GB3836.1-2010, GB3836.2-2010, GB3836.20-2010, GB12476.1-2000 3051S-ERS: GB3836.1-2010, GB3836.2-2010, GB3836.20-2010

Marcações: 3051S: Ex d IIC T6…T4; Ex tD A20 T 105 °C T

3051SFx: Ex d IIC T5/T6 Ga/Gb; DIP A20 T 3051S-ERS: Ex d IIC T4 ~ T6 Ga/Gb

Condições especiais para uso seguro (X):

1. Somente os transmissores de pressão das séries Rosemount 3051SC, 3051ST, 3051SL e 300S são certificados.

2. A faixa de temperatura ambiente é (—20 ~ +60)°C.

3. A faixa de temperatura ambiente para o 3051S em um ambiente com poeira é

≤ T

—20 °C

≤95 °C.

4. A relação entre a classe de temperatura e a temperatura máxima do meio do processo é a seguinte:

95 °C; IP66

500

105 °C; IP66

Classe de

temperatura

T5 ≤ 95 °C

T4 ≤ 130 °C

T3 ≤ 190 °C

Temperatura do meio do processo

(°C)

Guia de início rápido

Tabela 8. Rosemount 3051S

Março de 2019

Classe de

temperatura

T6 —60 °C ≤ Ta ≤ 70 °C —60 °C ≤ Ta ≤ 70 °C

T5 —60 °C ≤ Ta ≤ 80 °C —60 °C ≤ Ta ≤ 80 °C

T4 —60 °C ≤ Ta ≤ 80 °C —60 °C ≤ Ta ≤ 120 °C

Temperatura ambiente (°C) Temperatura do processo (°C)

5. As instalações de conexão do aterramento na carcaça devem ser feitas com segurança.

6. Durante a instalação, uso e manutenção do transmissor, observe a advertência: “Não abrir a tampa quando o circuito estiver ligado”.

7. Durante a instalação, não deverá haver misturas prejudiciais ao invólucro à prova de chamas.

8. Deve ser aplicada uma entrada de cabos certificada pela NEPSI com tipo de proteção Ex d IIC de acordo com GB3836.1-2000 e GB3836.2-2000 quando a instalação for realizada em uma área classificada. Devem ser dadas cinco voltas de rosca completas quando a entrada do cabo for montada no transmissor. Quando o transmissor de pressão for usado na presença de poeira combustível, a proteção contra infiltração da entrada do cabo deverá ser IP66.

9. O diâmetro do cabo deve estar de acordo com o manual de instruções da entrada do cabo. A porca de compressão deve ser apertada. O anel de vedação deve ser trocado antes de ficar desgastado.

10. A manutenção deve ser feita em áreas não classificadas.

11. Os usuários finais não têm permissão para alterar nenhum componente interno.

12. Durante a instalação, uso e manutenção do transmissor, observe as seguintes normas: GB3836.13-1997 “Equipamento elétrico para atmosferas de gás explosivo Parte 13: Reparo e revisão geral de equipamento usado em atmosferas de gás explosivo” GB3836.15-2000 “Equipamento elétrico para atmosferas de gás explosivo Parte 15: Instalações elétricas em áreas classificadas (com exceção de minas)” GB50257-1996 “Código para a construção e aceitação do dispositivo elétrico para atmosferas explosivas e engenharia de instalação de equipamentos elétricos perigosos” GB15577-1995 “Norma de segurança para atmosferas de poeira explosiva” GB12476.2-2006 “Equipamento elétrico para uso na presença de poeira combustível — Partes 1-2: Equipamento elétrico protegido por invólucros e limite de temperatura de superfície — Seleção, instalação e manutenção”

I3 China Segurança intrínseca

Certificado: 3051S: GYJ16.1250X [fabric. EUA, China, Cingapura]

3051SFx: GYJ11.1707X [fabric. USA, China, Cingapura] 3051S-ERS: GYJ16.1248X [fabric. EUA, China, Cingapura]

Normas: 3051S: GB3836.1-2010, GB3836.4-2010, GB3836.20-2010

3051SFx: GB3836.1/4-2010, GB3836.20-2010, GB12476.1-2000 3051S-ERS: GB3836.1-2010, GB3836.4-2010, GB3836.20-2010

Marcações: 3051S, 3051SFx: Ex ia IIC T4 Ga

3051S-ERS: Ex ia IIC T4

Março de 2019

Condições especiais para uso seguro (X):

1. O símbolo “X” é usado para indicar condições específicas de uso: Para código de saída A e F: este equipamento não é capaz de suportar o teste de isolamento de 500V r.m.s., exigido pela cláusula 6.4.12 da GB3836.4-2000.

2. A faixa de temperatura ambiente é:

Código de saída Temperatura ambiente

A —50 °C ≤ Ta ≤ +70 °C

F —50 °C ≤ Ta ≤ +60 °C

3. Parâmetros intrinsecamente seguros:

Guia de início rápido

Código

de saída

Código

invólucro

A =00 / 30 300 1 38 0

A ≠00 / 30 300 1 11,4 2,4

A ≠00 M7/M8/M9 30 300 1 0 58,2

F ≠00 / 30 300 1,3 0 0

FISCO

Código do

display

≠00 / 17,5 500 5,5 0 0

Ten são de

entrada

máxima:

(V)

Corrente de

entrada

máxima:

(mA)

Potência de

entrada

máxima:

(W)

Parâmetro

interno

máximo:

(nF)

4. O produto deve ser usado com equipamento associado com certificação Ex que estabeleça um sistema de proteção contra explosões e que possa ser usado em ambientes de gases explosivos. A fiação e os terminais devem estar em conformidade com o manual de instruções do produto e equipamento associado.

5. Os cabos entre este produto e o equipamento associado devem ser cabos blindados (os cabos devem ter blindagem isolada). A blindagem deve ser aterrada de modo confiável em área não classificada.

6. O produto está em conformidade com os requisitos dos dispositivos de campo FISCO especificados na IEC60079-27:2008. Para a conexão de um circuito intrinsecamente seguro de acordo com o modelo FISCO, os parâmetros FISCO deste produto são os mencionados acima.

7. Os usuários finais não têm permissão para alterar a parte interna de nenhum componente; devem resolver o problema em conjunto com o fabricante para evitar danos ao produto.

8. Durante a instalação, uso e manutenção deste produto, observe as seguintes normas:

GB3836.13-1997 “Equipamento elétrico para atmosferas de gás explosivo Parte 13: Reparo e revisão geral de equipamento usado em atmosferas de gás explosivo” GB3836.15-2000 “Equipamento elétrico para atmosferas de gás explosivo Parte 15: Instalações elétricas em áreas classificadas (com exceção de minas)” GB3836.16-2006 “Equipamento elétrico para atmosferas de gás explosivo Parte 16: Inspeção e manutenção das instalações elétricas (com exceção de minas)” GB50257-1996 “Código para a construção e aceitação do dispositivo elétrico para atmosferas explosivas e engenharia de instalação de equipamentos elétricos perigosos”

Parâmetro

interno

máximo:

(uH)

Guia de início rápido

N3 China tipo n

Certificado: 3051S: GYJ101112X [fabric. China]

3051SF: GYJ101125X [fabric. China]

Marcações: Ex nL IIC T5 Gc

Condições especiais para uso seguro (X):

1. A faixa de temperatura ambiente é: —40 °C ≤ Ta ≤85 °C.

2. Tensão máxima de entrada: 45 V.

3. Devem ser usados prensa-cabos, conduítes ou bujões de selagem certificados pela NEPSI com tipo de proteção Ex e ou Ex n e grau de proteção IP66, fornecido através da carcaça, das conexões externas e entradas de cabos redundantes.

4. A manutenção deve ser feita em áreas não classificadas.

5. Os usuários finais não têm permissão para alterar a parte interna de nenhum componente; devem resolver o problema em conjunto com o fabricante para evitar danos ao produto.

Durante a instalação, uso e manutenção deste produto, observe as seguintes normas: GB3836.13-2013 “Equipamento elétrico para ambientes de gás explosivo Parte 13: Reparo e revisão geral de equipamento usado em ambientes de gás explosivo” GB3836.15-2000 “Equipamento elétrico para atmosferas de gás explosivo Parte 15: Instalações elétricas em áreas classificadas (com exceção de minas)” GB3836.16-2006 “Equipamento elétrico para atmosferas de gás explosivo Parte 16: Inspeção e manutenção das instalações elétricas (com exceção de minas)” GB50257-1996 “Código para a construção e aceitação do dispositivo elétrico para atmosferas explosivas e engenharia de instalação de equipamentos elétricos perigosos”.

Março de 2019

8.10 EAC - Bielorrússia, Cazaquistão, Rússia

EM Regulamento Técnico da União Aduaneira (EAC) à prova de chamas

Certificado: RU C-US.AA87.B.00094 Marcações: Ga/Gb Ex d IIC T6…T4 X

IM Regulamento Técnico da União Aduaneira (EAC) de segurança intrínseca

Certificado: RU C-US.AA87.B.00094 Marcações: 0Ex ia IIC T4 Ga X

8.11 Japão

E4 Japão, à prova de chamas

Certificado: TC15682, TC15683, TC15684, TC15685, TC15686, TC15687,

TC15688, TC15689, TC15690, TC17099, TC17100, TC17101, TC17102, TC18876 3051ERS: TC20215, TC20216, TC20217, TC20218, TC20219, TC20220, TC20221

Marcações: Ex d IIC T6

8.12 República da Coreia

EP República da Coreia, à prova de chamas

Certificado: 12-KB4BO-0180X [fabric. EUA], 11-KB4BO-0068X [fabric. Cingapura] Marcações: Ex d IIC T5 ou T6

Março de 2019

IP República da Coreia, segurança intrínseca

Certificado: 12-KB4BO-0202X [HART — fabric. EUA],

12-KB4BO-0204X [Fieldbus — fabric. EUA], 12-KB4BO-0203X [HART — fabric. Cingapura], 13-KB4BO-0296X [Fieldbus — fabric. Cingapura]

Marcações: Ex ia IIC T4

8.13 Combinações

K1 Combinação de E1, I1, N1 e ND K2 Combinação de E2 e I2 K5 Combinação de E5 e I5 K6 Combinação de E6 e I6 K7 Combinação de E7, I7 e N7 KA Combinação de E1, I1, E6 e I6 KB Combinação de E5, I5, E6 e I6 KC Combinação de E1, I1, E5, e I5 KD Combinação de E1, I1, E5, I5, E6 e I6 KG Combinação de IA, IE, IF e IG KM Combinação de EM e IM KP Combinação de EP e IP

8.14 Certificações adicionais

SBS Aprovação do Tipo American Bureau of Shipping (ABS)

Certificado: 00-HS145383-6-PDA Uso previsto: verificar a pressão manométrica ou absoluta de aplicações de

líquidos, gás ou vapor em embarcações, instalações marítimas e em alto-mar da classe ABS.

SBV Aprovação tipo Bureau Veritas (BV)

Certificado: 31910/A0 BV Requisitos: Regras da Bureau Veritas para a Classificação de Navios de Aço Aplicação: Notações de classe: AUT-UMS, AUT-CCS, AUT-PORT e AUT-IMS

SDN Aprovação tipo Det Norske Veritas (DNV)

Certificado: A-14186 Uso previsto: regras da Det Norske Veritas para a classificação de navios,

embarcações de alta velocidade e leves e normas de alto-mar da Det Norske Veritas

Aplicação:

Guia de início rápido

Classes de localização

Tipo 3051S

Tem pe ra tu r a D

Umidade B

Vibração A

EMC A

Invólucro D/IP66/IP68

Guia de início rápido

Março de 2019

SLL Aprovação tipo Lloyds Register (LR)

Certificado: 11/60002(E3) Aplicação: categorias ambientais ENV1, ENV2, ENV3 e ENV5

D3 Transferência de custódia — Aprovação de precisão da Measurement Canada

[3051S apenas] Certificado: AG-0501, AV-2380C

Março de 2019

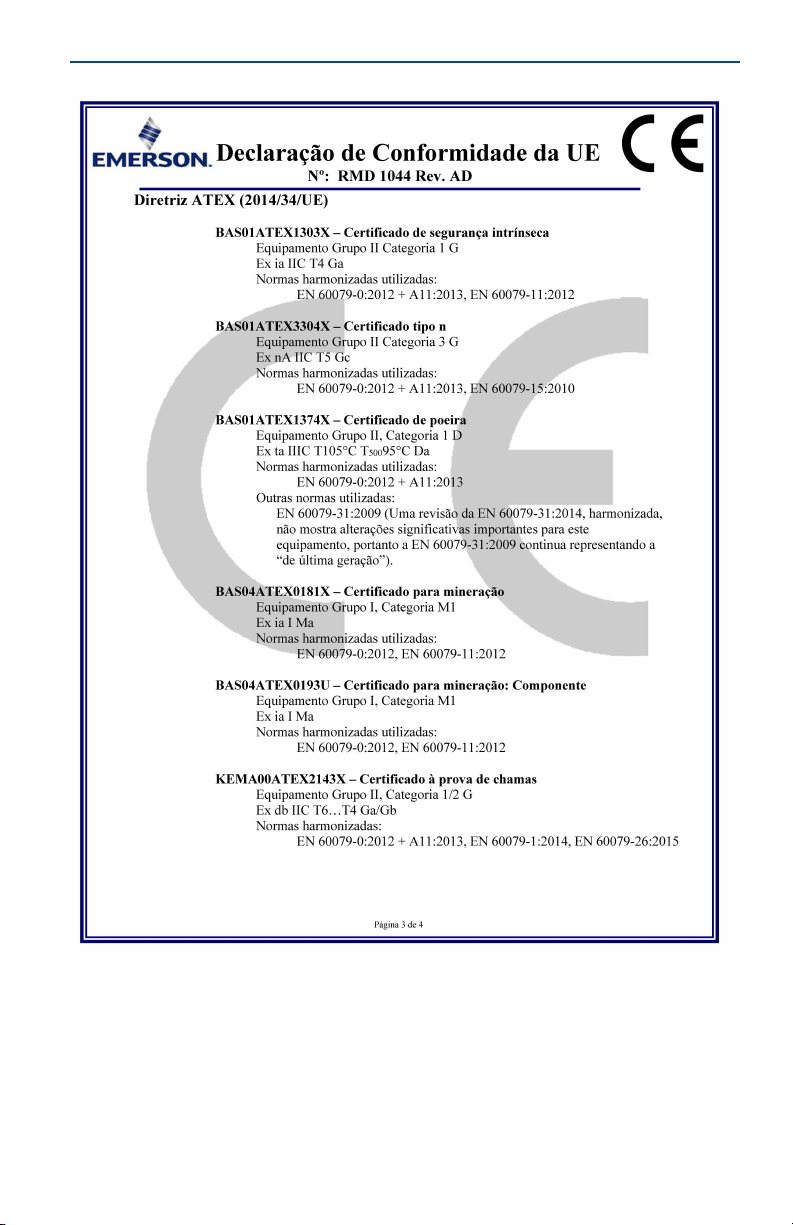

Figura 13. Declaração de conformidade doRosemount 3051S

Guia de início rápido

Março de 2019

Guia de início rápido

Março de 2019

Guia de início rápido

Março de 2019

Guia de início rápido

Março de 2019

Guia de início rápido

Março de 2019

ᴹ

China RoHS

㇑᧗⢙䍘䎵䗷ᴰབྷ⎃ᓖ䲀٬Ⲵ䜘Ԧරࡇ㺘

Rosemount 3051SAL/3051SAM

List of Rosemount 3051SAL/3051SAM Parts with China RoHS Concentration above MCVs

䜘Ԧ〠

Part Name



ᴹᇣ⢙䍘䍘

/ Hazardous Substances



䫵

Lead

(Pb)

⊎

Mercury

(Hg)

䭹

Cadmium

(Cd)

ޝԧ䬜䬜

Hexavalent

Chromium

(Cr +6)

ཊⓤ㚄㚄㤟

Polybrominated

biphenyls

(PBB)

ཊⓤ㚄㚄㤟䟊

Polybrominated

diphenyl ethers

(PBDE)

⭥ᆀ㓴Ԧ

Electronics

Assembly

XO O O O O

༣փ㓴Ԧ

Housing

Assembly

XO O X O O

Րᝏಘ㓴Ԧ

Sensor

Assembly

XO O X O O

ᵜ㺘Ṭ㌫׍ᦞ

SJ/T11364

Ⲵ㿴ᇊ㘼ࡦ֌

This table is proposed in accordance with the provision of SJ/T11364.

᜿Ѫ䈕䜘ԦⲴᡰᴹ൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿൷վҾ

GB/T 26572

ᡰ㿴ᇊⲴ䲀䟿㾱≲

O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of GB/T 26572.

᜿Ѫ൘䈕䜘Ԧᡰ֯⭘Ⲵᡰᴹ൷䍘ᶀᯉ䟼ˈ㠣ቁᴹа㊫൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿儈Ҿ

GB/T 26572

ᡰ㿴ᇊⲴ䲀䟿㾱≲

X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above the limit requirement of GB/T 26572.

Guia de início rápido

00825-0122-4804, Rev BD

Março de 2019

Sede global

Emerson Automation Solutions

6021 Innovation Blvd. Shakopee, MN 55379, EUA

+1 800 999 9307 ou +1 952 906 8888 +1 952 949 7001 RFQ.RMD-RCC@Emerson.com

Escritório regional da América do Norte

Emerson Automation Solutions

8200 Market Blvd. Chanhassen, MN 55317, EUA

+1 800 999 9307 ou +1 952 906 8888 +1 952 949 7001 RMT-NA.RCCRFQ@Emerson.com

Escritório regional da América Latina

Emerson Automation Solutions

1300 Concord Terrace, Suite 400 Sunrise, FL 33323, EUA

+1 954 846 5030 +1 954 846 5121 RFQ.RMD-RCC@Emerson.com

Escritório regional da Europa

Emerson Automation Solutions Europe GmbH

Neuhofstrasse 19a P.O. Box 1046 CH 6340 Baar Suíça

+41 (0) 41 768 6111 +41 (0) 41 768 6300 RFQ.RMD-RCC@Emerson.com

Escritório regional Ásia-Pacífico

Emerson Automation Solutions Asia Pacific Pte Ltd

1 Pandan Crescent Cingapura 128461

+65 6777 8211 +65 6777 0947 Enquiries@AP.Emerson.com

Escritório regional do Oriente Médio e África

Emerson Automation Solutions

Emerson FZE P.O. Box 17033 Jebel Ali Free Zone - South 2 Dubai, Emirados Árabes Unidos

+971 4 8118100 +971 4 8865465 RFQ.RMTMEA@Emerson.com

Emerson Automation Solutions Brasil LTDA

Av. Hollingsworth, 325 Iporanga, Sorocaba, São Paulo 18087-105 Brasil

55-15-3238-3788 55-15-3238-3300

Linkedin.com/company/Emerson-Automation-Solutions

Twitter.com/Rosemount_News

Facebook.com/Rosemount

Youtube.com/us er/RosemountMeasur ement

plus.google.com/+RosemountMeasurement

Os termos e condições padrão de venda podem ser encontrados em www.Emerson.com/en-us/Terms-of-Use O logotipo da Emerson é uma marca comercial e uma marca de serviço da Emerson Electric Co. PlantWeb, SuperModule, Rosemount e o logotipo Rosemount são marcas registradas da Emerson Process Management. HART é uma marca comercial registrada da FieldComm Group. NEMA é uma marca comercial registrada e uma marca de servi ço registrada da National Electrical Ma nufacturers Association. O Código elétrico nacional é uma marca comercial registrada da National Fire Protection Association, Inc. Todas as outras marcas são de propriedade de seus respectivos proprietários. © 2019 Emerson. Todos os direitos reservados.

Rosemount 3051S (ERS)™ Quick Start Guide [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

1.0 Identificar todos os componentes dos sistemas Rosemount ERS 3051S

2.0 Montar todos os Rosemount 3051S ERS

2.1 Instalação vertical

2.2 Instalação horizontal

2.3 Suporte de montagem

2.4 Fixação com parafusos

3.0 Considerar a rotação do invólucro

4.0 Definir os interruptores

5.0 Conectar a fiação e ligar

5.1 Sistema padrão Rosemount ERS 3051S (Figura 8)

5.2 Sistema Rosemount ERS 3051S com display e interface (Figura 9 e Figura 10)

5.3 Diagramas da fiação

5.4 Especificações de cabo do Rosemount ERS 3051S

5.5 Ponto de aterramento

5.6 Fonte de energia

6.0 Verificar a configuração

7.0 Calibrar o sistema Rosemount ERS 3051S

7.1 Calibração do sistema Rosemount ERS 3051S

8.0 Certificações do produto

8.1 Informações sobre diretrizes europeias

8.2 Certificação de locais comuns

8.3 Instalação de equipamentos na América do Norte

8.4 EUA

8.5 Canadá

8.6 Europa

8.7 Internacional

8.8 Brasil

8.9 China

8.10 EAC - Bielorrússia, Cazaquistão, Rússia

8.11 Japão

8.12 República da Coreia

8.13 Combinações

8.14 Certificações adicionais
