Rosemount 2240S

다중 입력 온도 트랜스미터

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

다중 입력 온도 트랜스미터

공지사항

제품을 사용하기 전에 이 설명서를 읽으십시오. 인명 및 시스템 안전과 최적의 제품 성능을 위해 이 제품을 설 치, 사용, 유지 보수하기 전에 내용을 완전히 이해하십시오.

장비 서비스와 지원이 필요한 경우 가까운 Emerson Process Management/Rosemount Tank Gauging 대 리점에 연락하십시오.

예비 부품

비공인 예비 부품으로 대체할 경우 안전이 위태로워질 수 있습니다. 수리 또는 부품 대체 등은 안전에 문제를 초래할 수 있으며 허용되지 않습니다.

Rosemount Tank Radar AB는 Rosemount Tank Radar AB에서 제공하지 않는 비공인 예비 부품 또는 수리 로 인한 고장 및 사고 등에 대해 책임을 지지 않습니다.

경고

이 문서에서 설명하는 제품은 원자력 등급 애플리케이션용으로 설계되지 않습니다. 원자력 등급 하드웨어 또는 제품을 요구하는 애플리케이션에 비핵등급 제품을 사용할 경우 측정값이 정확하 지 않을 수 있습니다. Rosemount 원자력 등급 제품에 대한 정보는 Rosemount의 현지 영업 사무소에 문의하십시오.

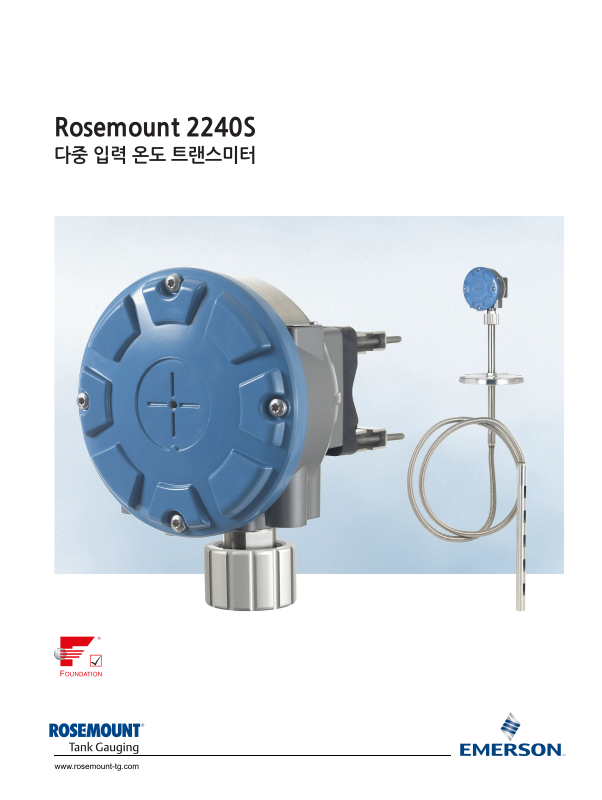

Cover Photo: 2240_coverphoto.tif

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

목 차

1장 소개

2장 개요

3장 MST/WLS 설치

1.1 안전 메시지 ................................................ 1-1

1.2 설명서 개요 ................................................ 1-2

1.3 기술 문서 .................................................. 1-3

1.4 서비스 지원 ................................................ 1-4

1.5 제품 재활용/폐기 ............................................ 1-4

1.6 포장재 .................................................... 1-4

1.6.1 재사용 및 재활용 ................................... 1-4

1.6.2 에너지 회수 .......................................1-4

2.1 소개 ...................................................... 2-1

2.2 구성요소 .................................................. 2-2

2.3 시스템 개요 ................................................ 2-3

2.4 시작하기.................................................. 2-10

2.5 설치 절차 ................................................. 2-11

3.1 안전 메시지 ................................................ 3-1

3.2 설치 고려 사항 .............................................. 3-3

3.3 멀티 스팟 온도 센서 .......................................... 3-4

3.3.1 고정식 지붕 탱크에 설치.............................. 3-4

3.3.2 부상식 지붕 탱크에 설치.............................. 3-5

3.3.3 상거래용 운송 용도 ................................. 3-6

3.4 수위 센서 .................................................. 3-7

3.5 온도 센서 튜브 설치 .......................................... 3-8

4장 2240S 설치

4.1 안전 메시지 ................................................ 4-1

4.2 설치 고려 사항 .............................................. 4-2

4.3 기계적 설치 ................................................ 4-3

4.3.1 온도 센서/WLS 상단에 장착 ........................... 4-3

4.3.2 파이프 장착 ...................................... 4-4

4.3.3 벽 장착 .......................................... 4-5

4.4 전기적 설치 ................................................ 4-6

4.4.1 케이블/도관 인입구 ................................. 4-6

4.4.2 전력 요구사항 ..................................... 4-6

4.4.3 접지 ............................................ 4-6

4.4.4 케이블 선택 ...................................... 4-8

4.4.5 위험 지역 ........................................ 4-8

4.4.6 Tankbus ......................................... 4-9

4.4.7 일반 설치........................................ 4-10

4.4.8 FOUNDATION fieldbus 시스템에서의 2240S............. 4-11

4.4.9 Tankbus 배선 .................................... 4-12

4.4.10 데이지 체인 연결 ..................................4-13

4.4.11 온도 소자 배선 .................................... 4-14

4.4.12 수위 센서 배선 .................................... 4-18

TOC-1

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

5장 구성/작동

5.1 안전 메시지 ................................................ 5-1

5.2 소개 ...................................................... 5-2

5.2.1 구성 절차......................................... 5-2

5.2.2 파라미터 ......................................... 5-2

5.2.3 구성 도구......................................... 5-2

5.3 기본 구성 .................................................. 5-3

5.3.1 온도 소자......................................... 5-3

5.3.2 수위 센서 보정 ..................................... 5-6

5.3.3 수위 센서 측정 범위 ................................. 5-7

5.4 LED 신호 ................................................. 5-11

5.4.1 상태 LED ........................................ 5-11

5.4.2 통신 LED ........................................ 5-12

5.5 스위치 및 리셋 버튼 .........................................5-13

5.5.1 DIP 스위치....................................... 5-13

5.5.2 리셋 버튼........................................ 5-14

5.6 TankMaster WinSetup을 사용한 구성............................ 5-15

5.6.1 고급 구성........................................ 5-15

5.7 FOUNDATION Fieldbus 개요 .................................. 5-16

5.7.1 블록 조작........................................ 5-16

5.8 장치 기능 ................................................. 5-19

5.8.1 Link Active Scheduler.............................. 5-19

5.8.2 장치 주소 지정 .................................... 5-19

5.8.3 기능 ........................................... 5-19

5.9 일반 블록 정보 .............................................5-20

5.9.1 모드 ........................................... 5-20

5.9.2 블록 인스턴스화................................... 5-21

5.9.3 공장 구성........................................ 5-21

5.10 아날로그 입력 블록 ..........................................5-22

5.10.1 AI 블록 구성 ..................................... 5-22

5.10.2 공장에서 공급하는 AI 블록 ...........................5-23

5.10.3 시뮬레이션 ...................................... 5-24

5.10.4 필터링.......................................... 5-25

5.10.5 신호 변환 ....................................... 5-26

5.10.6 모드 ........................................... 5-27

5.10.7 프로세스 알람 .................................... 5-28

5.10.8 알람 우선순위 .................................... 5-28

5.11 아날로그 출력 블록 ..........................................5-29

5.11.1 애플리케이션 예................................... 5-29

5.12 다중 아날로그 입력 블록 ......................................5-30

5.12.1 MAI 블록 구성.................................... 5-30

5.12.2 공장에서 공급하는 MAI 블록 .........................5-30

5.13 리소스 블록 ............................................... 5-31

5.13.1 FEATURES 및 FEATURE_SEL......................... 5-31

5.13.2 MAX_NOTIFY.................................... 5-32

5.13.3 PlantWeb™ 경보 .................................5-33

5.14 475 필드 커뮤니케이터 메뉴 트리 ...............................5-36

5.15 AMS Device Manager를 사용한 구성............................ 5-37

5.15.1 Guided Setup 시작 ............................... 5-37

5.15.2 Temperature Sensor Setup ......................... 5-40

5.15.3 Water Level Sensor Setup .......................... 5-44

5.16 PlantWeb 경보 설정......................................... 5-46

5.16.1 경보 기본 설정 ................................... 5-48

TOC-2

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

6장 서비스 및 문제해결

6.1 안전 메시지 ................................................ 6-1

6.2 서비스 .................................................... 6-2

6.2.1 입력 및 홀딩 레지스터 보기............................ 6-2

6.2.2 홀딩 레지스터 편집.................................. 6-3

6.2.3 진단 ............................................ 6-4

6.2.4 접지 오류 감지 ..................................... 6-5

6.2.5 리셋 및 WLS 보정 .................................. 6-6

6.2.6 장치 오류 LED 신호 ................................. 6-7

6.2.7 테스트 및 시뮬레이션 ................................ 6-9

6.2.8 통신 ........................................... 6-10

6.3 문제해결.................................................. 6-11

6.3.1 장치 상태........................................ 6-15

6.3.2 장치 경고........................................ 6-17

6.3.3 장치 오류........................................ 6-18

6.3.4 WLS의 측정 상태 .................................. 6-19

6.3.5 온도 소자 상태 ................................... 6-20

6.4 리소스 블록 ............................................... 6-21

6.5 트랜스듀서 블록 ............................................ 6-21

6.6 아날로그 입력(AI) 기능 블록 ...................................6-22

6.7 Plantweb 경보 ............................................ 6-23

6.7.1 AMS에서 활성 경보 보기 ............................6-23

6.7.2 권장 조치........................................ 6-25

6.8 AMS의 Service Tools ........................................ 6-27

6.8.1 Service Tools 창 .................................. 6-27

6.8.2 장치 상태........................................ 6-29

6.8.3 입력/홀딩 레지스터 보기............................. 6-31

부록 A 참조 데이터

부록 B 제품 인증

부록 C

Foundation Fieldbus

블록 정보

A.1 사양 ......................................................A-1

A.2 치수 도면 .................................................. A-4

A.3 주문 정보 ..................................................A-5

B.1 안전 메시지 ................................................ B-1

B.2 EU 적합성 ................................................. B-2

B.3 위험 장소 인증 .............................................. B-3

B.3.1 Factory Mutual 미국 승인 ............................B-3

B.3.2 Factory Mutual 캐나다 승인 ..........................B-5

B.3.3 유럽 ATEX 지침 정보 ................................ B-7

B.3.4 IECEx 승인 ....................................... B-9

B.4 승인 도면 ................................................. B-11

C.1 리소스 블록 ................................................C-2

C.2 아날로그 입력 블록 ...........................................C-6

C.2.1 시뮬레이션 .......................................C-8

C.3 아날로그 출력 블록 .......................................... C-9

C.4 레지스터 트랜스듀서 블록 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-11

C.5 측정 트랜스듀서 블록 ........................................C-13

C.5.1 진단 장치 경보 ....................................C-16

C.6 평균 온도 트랜스듀서 블록.....................................C-17

C.7 지원하는 단위 ..............................................C-19

TOC-3

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

TOC-4

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

소개1장

1.1 안전 메시지 ........................................ 1-1 페이지

1.2 설명서 개요 ........................................ 1-2 페이지

1.3 기술 문서 .......................................... 1-3 페이지

1.4 서비스 지원 ........................................ 1-4 페이지

1.5 제품 재활용/폐기 .................................... 1-4 페이지

1.6 포장재 ............................................ 1-4 페이지

1.1 안전 메시지

이 장의 절차 및 지침은 작업을 수행하는 직원의 안전을 보장하기 위해 특별한 예방 조치를 요구할 수 있습니다. 안전 문제를 일으킬 수 있는 정보는 경고 기호( )로 표시합니다. 이 기호가 앞에 있는 동작을 수행하기 전에 다음 안전 메시지를 참조하십시오.

경고

이 설치 지침을 따르지 않을 경우 심각한 부상이나 사망을 초래할 수 있습니다.

• 반드시 자격을 갖춘 사람만 설치 작업을 수행하십시오.

• 장비는 설명서에서 지시하는 대로만 사용하십시오. 그렇지 않을 경우 장비에서 제공하는 보호 장치 가 손상될 수 있습니다.

폭발시 중상이나 사망을 초래할 수 있습니다.

• 트랜스미터의 작동 환경이 위험 장소 인증과 일치하는지 확인하십시오.

• 폭발의 위험이 있는 환경에서 휴대용 커뮤니케이터를 연결하기 전에 루프 내의 계측기가 본질적으 로 안전하거나 발화 가능성이 없는 현장 배선 방식에 맞게 설치되어 있는지 확인하십시오.

• 회로에 전원이 인가된 경우 폭발성 환경에서 게이지 커버를 제거하지 마십시오.

감전될 경우 심각한 부상이나 사망을 초래할 수 있습니다.

• 리드선 및 단자에 접촉할 때는 각별히 유의해야 합니다.

경고

비공인 부품으로 대체할 경우 안전이 위태로워질 수 있습니다. 수리 또는 부품 대체 등은 안전에 문제를 초래 할 수 있으며 허용되지 않습니다.

1장. 소개

1-1

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

1.2 설명서 개요

이 설명서는 Rosemount 2240S 다중 입력 온도 트랜스미터에 대한 설치, 구성 및 유지보수 정보 를 제공합니다. 이 설명서는 2240S 온도 트랜스미터와 같은 지원되는 장치에 연결된 2410 탱크 허브가 있는 일반적인 Rosemount 탱크 계측 시스템을 바탕으로 합니다.

또한 Foundation fieldbus의 간략한 개요를 포함하며 Foundation fieldbus 네트워크에 2240S 를 설치하기 위한 장치 특정 정보도 제공합니다.

1장: 소개

• 설명서 개요

• 서비스 지원

• 제품 재활용/폐기

2장: 개요

• 소개

• 2240S 구성요소

• 시스템 아키텍처

• 시작하기

• Rosemount 2240S의 설치 절차에 대한 간략한 설명

3장: MST/WLS 설치

• 설치 고려 사항

• 멀티 스팟 온도 센서

• 수위 센서

• 온도 센서 튜브 설치

4장: 2240S 설치

• 설치 고려 사항

• 기계적 설치

• 전기적 설치

5장: 구성/작동

• 소개

• 기본 구성

• LED 신호

• 스위치 및 리셋 버튼

• TankMaster WinSetup을 사용한 구성

• 고급 구성

• FOUNDATION fieldbus 정보

6장: 서비스 및 문제해결

• 서비스

• 문제해결

• PlantWeb 경보

1-2

1장. 소개

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

부록 A: 참조 데이터

• 사양

• 치수 도면

• 주문 정보

부록 B: 제품 인증

• EU 적합성

• 위험 장소 인증

• 승인 도면

부록 C: Foundation Fieldbus 블록 정보

• 블록 정보

• 지원하는 단위

1.3 기술 문서

Rosemount Tank Gauging은 다음 문서를 포함합니다.

문서 참조 번호

Raptor 기술 설명 704010EN

Rosemount 5900S 참조 설명서 300520EN

Rosemount 2410 참조 설명서 300530EN

Rosemount 2240S 참조 설명서 300550EN

Rosemount 2230 참조 설명서 300560EN

Rosemount Raptor 시스템 구성 설명서 300510EN

Rosemount Raptor 무선 탱크 계측 시스템 참조 설명서 300570EN

Rosemount 5300 제품 데이터시트 00813-0100-4530

Rosemount 5400 제품 데이터시트 00813-0100-4026

Rosemount 5300 시리즈 참조 설명서 00809-0100-4530

Rosemount 5400 시리즈 참조 설명서 00809-0100-4026

Rosemount TankMaster WinOpi 참조 설명서 303028EN

Rosemount Raptor 설치 도면

1장. 소개

1-3

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

1.4 서비스 지원

1.5 제품 재활용/폐기

그림 1-1. 녹색 라벨은 트랜스미터 하우 징에 부착됩니다.

1.6 포장재

서비스 지원은 가장 가까운 Emerson Process Management/Rosemount Tank Gauging 대리 점에 연락하십시오. 연락처 정보는 www.rosemount-tg.com 웹 사이트에서 찾을 수 있습니다.

장비 및 포장의 재활용은 현지 및 국가 법령/규정에 따라 고려하여 처분해야 합니다.

아래 라벨은 폐기를 고려할 경우 고객에 대한 권장 사항으로 Rosemount 탱크 계측 제품에 부착 합니다.

기기를 분해할 경우 재료를 정확히 분리하기 위해 지침에 따라 재활용하거나 폐기해야 합니다.

Rosemount Tank Radar AB는 ISO 14001 환경 표준에 따라 완전히 인증됩니다. 제품 선적에 사 용하는 골판지 또는 나무 상자를 재활용하여 환경 보호에 기여할 수 있습니다.

1.6.1 재사용 및 재활용

1.6.2 에너지 회수

경험을 통해 나무 상자는 여러 가지 목적으로 여러 번 사용할 수 있음을 알고 있습니다. 나무 부분 을 조심스럽게 분해한 후 다시 사용할 수 있습니다. 금속 폐품을 변환할 수도 있습니다.

사용한 제품은 나무와 금속으로 나누어 오븐의 연료로 사용할 수 있습니다.

이 연료는 습도 함량이 낮아(약 7%) 일반 나무 연료(습도 함량이 약 20%) 보다 열량이 높습니다.

인테리어 합판을 태울 경우 접착제의 질소에 의해 나무껍질과 나무토막을 태울 때보다 공기 중에 질소 산화물 배출이 3~4배 증가할 수 있습니다.

참고!

매립 쓰레기는 재활용을 위한 선택지가 아니며 피해야 합니다.

1-4

1장. 소개

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

2장

2.1 소개

그림 2-1. 시스템 통합

TankMaster

개요

2.1 소개 .............................................. 2-1 페이지

2.2 구성요소........................................... 2-2 페이지

2.3 시스템 개요 ........................................ 2-3 페이지

2.4 시작하기 .......................................... 2-10 페이지

2.5 설치 절차 .......................................... 2-11 페이지

Rosemount 2240S 다중 입력 온도 트랜스미터는 최대 16개의 3선식 또는 4선식 온도 스팟 소자 및 통합형 수위 센서를 연결할 수 있습니다. 2240S는 본질 안전 2선식 Tankbus 수위 같은 측정 데이터를 Rosemount 2410 탱크 허브에 전송합니다. 측정 데이터와 상태 정보는 Rosemount TankMaster 소프트웨어가 설치된 PC뿐 아니라 2410 탱크 허브의 일체형 디스플레 이 및 Rosemount 2230 그래픽 필드 디스플레이에서 확인할 수 있습니다.

5900S

레이더 액위계

(1)

를 통해 온도와

2240S

온도 트랜스미터

TankMaster

2160 필드 통신 기기

1차 버스

2차 버스(비IS)

릴레이 출력

탱크 그룹의 데이터는 Rosemount 2160 필드 통신 기기(FCU)에 저장되었다가 2160이 데이 터 요청을 수신할 때마다 그룹 버스를 통해 TankMaster PC 또는 호스트 시스템에 배포됩니다. 2160이 시스템에 포함되지 않은 경우, 2410은 호스트 컴퓨터와 직접 통신할 수 있습니다.

(1) 본질 안전 Tankbus는 FISCO FOUNDATION™ fieldbus 표준을 준수합니다.

2410 Tank Hub

2230 디스플레이

Tankbus

2차 버스(IS)

2장. 개요

2-1

Rosemount 2240S

2.2 구성요소

그림 2-2. Rosemount 2240S 구성요소

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

2-2

1. 커버

2. ½ - 14 NPT 유형의 글랜드(5개)

3. 멀티 스팟 온도 센서와 수위 센서(MST/WLS)이 연결을 위한 잠금 너트

4. 커버 나사(4개)

5. 외부 접지 나사

6. M32 케이블 글랜드(원격 장착용 옵션)

2장. 개요

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

2.3 시스템 개요

Rosemount 탱크 계측

템입니다. 이 시스템은 정유소, 탱크 집합지역, 연료 저장고의 다양한 애플리케이션에 사용하도록 설계되었으며 가장 높은 수준의 성능 및 안전성을 충족합니다.

탱크의 필드 장치는 본질 안전

(1)

FISCO 수 있습니다. 버스를 통해 전력을 공급하는 2선식 본질 안전 필드버스를 사용하여 전력 소비를 최 소화합니다. 또한 표준화된 필드버스는 다른 공급업체의 장비도 탱크에 통합할 수 있습니다.

Rosemount 탱크 계측

요한 다양한 구성요소가 포함되어 있습니다. 이 시스템에는 완벽한 재고 관리를 위해 레이더 액위 계, 온도 트랜스미터, 압력 트랜스미터 등과 같은 다양한 장치가 포함되어 있습니다. 이러한 시스 템은 모듈식으로 설계되어 쉽게 확장할 수 있습니다.

Rosemount 탱크 계측

다기능 시스템입니다. 또한 입증된 에뮬레이션 기능을 사용하여 액위계에서 제어실 솔루션에 이 르기까지 탱크 집합지역을 단계적으로 현대화할 수 있습니다.

제어 시스템 또는 필드 설치 케이블을 교체하지 않고 구형 기계식 게이지 또는 서보 게이지를 현 대식 Rosemount 게이지로 교체할 수 있습니다. 아울러 기존 게이지의 교체 없이 기존 HMI/ SCADA 시스템과 필드 통신 장치를 교체할 수도 있습니다.

여러 시스템 기기의 분산 지능(distributed intelligence)을 통해 프로세스 측정 데이터와 상태 정 보를 지속적으로 수집하여 처리합니다. 정보 요청이 있을 경우 최신 정보로 즉시 응답합니다.

유연한 Rosemount 탱크 계측

화를 지원합니다. 각 장치를 이중화하고 다수의 제어실 워크스테이션을 사용하여 모든 수준에서 네트워크 구성을 이중화할 수 있습니다.

FOUNDATION™ fieldbus를 바탕으로 하며 해당 프로토콜을 지원하는 장치를 통합할

시스템은 첨단 기술의 재고 관리 및 상거래용 레이더 탱크 액위 계측 시스

Tankbus

제품 포트폴리오에는 사용자 지정 소형 또는 대형 탱크 계측 시스템에 필

시스템은 모든 주요 탱크 계측 시스템과 호환되며 에뮬레이션할 수 있는

시스템은 여러 가지 조합을 통해 제어실에서 필드 장치까지의 이중

를 통해 통신합니다. Tankbus는 표준화된 fieldbus인

2장. 개요

2-3

Rosemount 2240S

그림 2-3. Rosemount 탱크 계측 시스템 아키텍처

TankMaster PC

위험 지역비위험 지역

2410 탱크 허브

2230 디스플레이

Tankbus

5900S 레이더

액위계

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

2240S 온도

트랜스미터

3051S 압력 트랜스미터

2180 Field

Bus 모뎀

상거래용 운송 / 재고 탱크 계측작동 제어

그룹 버스

플랜트 호스트 컴퓨터

TankMaster PC

2160 필드

통신 기기

TRL2 Modbus

2410 탱크 허브

Tankbus

5300 레벨 트랜스미터

세그먼트 커플러

5400 레벨 트랜스미터

5900S 레이더

액위계

644

644 온도 트랜스미터

2240S 온도

트랜스미터

644

2-4

2장. 개요

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

그림 2-4. 무선 시스템용 Rosemount 탱크 계측 시스템 아키텍처

비위험 지역 위험 지역

Rosemount 2240S

TankMaster PC

스마트 무선

게이트웨이

2410 탱크 허브

Tankbus

THUM

2230

디스플레이

THUM

5900S 레이더

액위계

5900S 레이더

2240S 온도

트랜스미터

3051S 압력 트랜스미터

액위계

2장. 개요

2410 탱크 허브

644

644 온도

트랜스미터

세그먼트 커플러

2-5

Rosemount 2240S

그림 2-5. FOUNDATION fieldbus 네트워크에서의 Rosemount 탱크 계측 시스템 아키텍처

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

비위험 지역 위험 지역

FOUNDATION Fieldbus 전력 공급 장치

2230

디스플레이

5900S 레이더

액위계

5900S 레이더

2240S 온도

트랜스미터

3051S 압력 트랜스미터

액위계

상거래용 운송 / 재고 탱크 계측작동 제어

644

세그먼트 커플러

644 온도

트랜스미터

세그먼트 커플러

2-6

2장. 개요

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

TankMaster HMI 소프트웨어

TankMaster

Interface(HMI)입니다. TankMaster는 에 필요한 구성, 서비스, 설정, 재고 및 상거래용 운송 기능을 제공합니다.

TankMaster

설계되어 LAN에서 측정 데이터에 쉽게 접속할 수 있습니다.

TankMaster WinOpi

니다. 이 프로그램은 알람 처리, 일괄 보고서, 자동 보고서 처리 및 이력 데이터 샘플링뿐 아니라 Volume, Observed Density 및 다른 파라미터와 같은 재고 계산을 포함합니다. 플랜트 호스트 컴 퓨터는 데이터의 추가 처리를 위해 연결할 수 있습니다.

TankMaster WinSetup

구성 및 서비스를 위한 그래픽 사용자 인터페이스입니다.

Rosemount 2160 필드 통신 기기

2160 필드 통신 기기(FCU)는 온도 트랜스미터와 레이더 액위계 같은 필드 장치의 데이터를 지 속적으로 폴링하여 버퍼 메모리에 저장하는 데이터 집중기입니다. 데이터 요청을 수신할 때마다 FCU는 업데이트된 버퍼 메모리에서 데이터를 즉시 탱크 그룹에 전송할 수 있습니다.

Rosemount 2410 탱크 허브

Rosemount 2410 탱크 허브는 본질 안전 Tankbus를 사용하여 위험 지역에서 연결된 필드 장치 에 전력을 공급합니다.

2410은 탱크의 필드 장치에서 측정 데이터와 상태 정보를 수집합니다. 외부 버스 2개를 사용하여 여러 호스트 시스템과 정보를 교환합니다.

2410에는 단일 탱크와 다중 탱크 작동을 위한 2가지 버전이 있습니다. 2410 다중 탱크 버전은 탱크 10대와 장치 16대까지 지원합니다. Rosemount 5300 및 5400 레벨 트랜스미터를 사용하 는 2410은 최대 5개의 탱크를 지원합니다.

2410에는 최대 10개의 “가상” 릴레이 기능을 구성하는 릴레이 2개를 장착하여 릴레이별로 소스 신호를 여러 개 지정할 수 있습니다.

2410은 본질 안전(IS) 및 비본질 안전(Non-IS) 아날로그 4-20 mA 입력/출력을 지원합니다. 2410은 스마트 무선 THUM 어댑터를 IS HART 4-20 mA 출력에 연결하여 WirelessHART 네트 워크의 스마트 무선 게이트웨이와 무선 통신이 가능합니다.

는 완벽한 탱크 재고 관리를 위한 강력한 Windows 기반 Human Machine

Rosemount 탱크 계측

는 Microsoft Windows XP, Windows Vista 및 Windows 7 환경에서 사용하도록

프로그램을 사용하면 운전자가 측정된 탱크 데이터를 모니터링할 수 있습

프로그램은

Rosemount 탱크 계측

시스템 및 다른 지원되는 계측기

시스템 내의 여러 장치에 대한 설치,

2장. 개요

Rosemount 5900S 레이더 액위계

Rosemount 5900S 레이더 액위계는 탱크 내의 제품 액위를 측정하는 지능형 계측기입니다. 안 테나 여러 개를 사용하여 여러 가지 애플리케이션 요구사항을 만족시킬 수 있습니다. 5900S는 아 스팔트, 원유, 정제 석유 제품, 침식성 화학 물질, LPG 및 LNG를 포함하여 거의 모든 제품의 액위 를 측정할 수 있습니다.

2-7

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 5900S는 탱크 내 제품의 표면을 향해 극초단파를 보냅니다. 액위는 표면에서의 반 사파를 바탕으로 계산합니다. 5900S의 어떠한 부분도 탱크 내 제품과 접촉하지 않으며 안테나만 탱크의 대기에 유일하게 노출됩니다.

2-in-1

5900S 레이더 액위계의 안테나 한 대로 2가지 액위를 독립적으로 측정할 수 있습니다.

Rosemount 5300 유도파 레이더

Rosemount 5300은 액위를 측정하는 고급형 2선식 유도파 레이더이며 다양한 탱크 조건에서 광 범위하고 정확한 매체 측정 용도로 사용합니다. Rosemount 5300은 액위 측정 용도의 5301과 액위 및 인터페이스를 측정하는 5302를 포함합니다.

Rosemount 5400 레이더 레벨 트랜스미터

Rosemount 5400은 액위를 측정하는 신뢰성 있는 2선식 비접촉 레이더 레벨 트랜스미터이며 다 양한 탱크 조건에서 광범위하고 정확한 매체 측정 용도로 사용합니다.

Rosemount 2240S 다중 입력 온도 트랜스미터

Rosemount 2240S 다중 입력 온도 트랜스미터는 최대 16개의 온도 스팟 센서와 통합형 수위 센 서를 연결할 수 있습니다.

버전은 레이더 모듈 2개가 동일한 트랜스미터 하우징에 장착되어

Rosemount 2230 그래픽 필드 디스플레이

Rosemount 2230 그래픽 필드 디스플레이는 액위, 온도, 압력 등의 재고 탱크 계측 데이터를 표 시합니다. 소프트키 4개로 다양한 메뉴를 탐색하여 모든 탱크 데이터를 현장에서 직접 얻을 수 있 습니다. Rosemount 2230은 탱크를 최대 10대까지 지원합니다. 단일 탱크에는 2230 디스플레 이를 최대 3대까지 사용할 수 있습니다.

Rosemount 644 온도 트랜스미터

Rosemount 644는 단일 스팟 온도 센서와 함께 사용합니다.

Rosemount 3051S 압력 트랜스미터

3051S 시리즈는 원유 탱크, 가압 탱크 및 부상식 지붕이 있거나 없는 탱크를 포함하여 모든 종류 의 용도에 적합한 트랜스미터와 플랜지로 구성됩니다.

5900S 레이더 액위계를 보완하는 탱크 하단 부근에 위치한 3051S 압력 트랜스미터를 사용해 제 품 밀도를 계산하여 표시할 수 있습니다. 동일한 탱크에서 눈금 단위가 다른 압력 트랜스미터를 하 나 이상 사용하여 증기 및 액체 압력을 측정할 수 있습니다.

Rosemount 2180 Field Bus 모뎀

Rosemount 2180 field bus 모뎀(FBM)은 TankMaster PC를 TRL2 통신 버스에 연결하기 위해 사용합니다. 2180은 RS232 또는 USB 인터페이스를 사용하여 PC에 연결합니다.

2-8

2장. 개요

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

Rosemount 스마트 무선 게이트웨이 및 Rosemount 스마트 무선 THUM 어댑터

THUM 어댑터를 사용하면 2410 탱크 허브와 스마트 무선 게이트웨이 사이에서 무선 통신이 가 능합니다. 게이트웨이는 필드 장치와 TankMaster 재고 소프트웨어 또는 호스트 / DCS 시스템 사 이에 인터페이스를 제공하는 네트워크 관리자입니다.

다양한 장치와 옵션에 대한 자세한 내용은 704010en)를 참조하십시오.

Rosemount Raptor 시스템 데이터시트

(문서 번호

2장. 개요

2-9

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

2.4 시작하기

Rosemount 탱크 계측

1. TankMaster 소프트웨어를 제어실 PC에 설치합니다.

Rosemount Raptor 시스템 구성 설명서

록해 시작을 준비합니다.

3. Rosemount 2160 필드 통신 기기를 TankMaster PC에 연결합니다. 2160은 Rosemount 2180 Field Bus 모뎀을 통해 또는 RS232나 RS485 인터페이스를 통해 직접 연결할 수 있 습니다.

4. Rosemount 2410 탱크 허브를 2160 필드 통신 기기에 연결합니다.

5. Rosemount 5900S 레이더 액위계 및 Rosemount 2240S 다중 입력 온도 트랜스미터와 같은 필드 장치를 Tankbus를 통해 2410 탱크 허브에 연결합니다.

TankMaster WinSetup

경우)를 구성합니다.

TankMaster WinSetup

구성합니다.

FOUNDATION fieldbus 시스템에서

Rosemount Raptor 시스템 구성 설명서

를 기록해 시작을 준비합니다.

2. Rosemount 5900S 레이더 액위계 및 Rosemount 2240S 다중 입력 온도 트랜스미터와 같은 필드 장치를 FOUNDATION fieldbus 네트워크에 연결합니다.

3. AMS Device Manager를 사용해 필드 장치를 구성합니다.

시스템을 시작하려면 다음을 수행합니다.

에 설명된 다양한 장치의 구성에 필요한 정보를 기

구성 소프트웨어를 사용해 2160 필드 통신 기기(시스템에 포함된

구성 소프트웨어를 사용해 2410 탱크 허브를 구성합니다.

구성 소프트웨어를 사용해 5900S 및 2240S와 같은 필드 장치를

Rosemount 탱크 계측

에 설명된 다양한 필드 장치의 구성에 필요한 정보

장치를 시작하려면

다양한 Rosemount 탱크 계측

시스템 구성 설명서(문서 번호 300510EN)를 참조하십시오.

장치를 구성하는 방법에 대한 자세한 내용은 Rosemount Raptor

2-10

2장. 개요

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

2.5 설치 절차

Rosemount 2240S의 올바른 설치를 위해 다음 단계를 따릅니다.

1. 온도 센서/WLS를 설치합니다. (3장: MST/WLS 설치 참조)

2. 2240S의 장착 시 고려 사항을 검토합니다. (4-2 페이지의 “설치 고려 사항” 참조)

3. 2240S 트랜스미터를 설치합니다. (4-3 페이지의 “기계적 설치” 참조)

4. 2240S 트랜스미터를 배선합니다. (4-6 페이지의 “전기적 설치” 참조)

5. 2240S 트랜스미터에 전원을 인가합니다.

6. 2240S 트랜스미터를 구성합니다. (5장: 구성/작동 참조)

2장. 개요

2-11

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

2-12

2장. 개요

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

MST/WLS 설치3장

3.1 안전 메시지 ........................................ 3-1 페이지

3.2 설치 고려 사항 ...................................... 3-3 페이지

3.3 멀티 스팟 온도 센서 .................................. 3-4 페이지

3.4 수위 센서 .......................................... 3-7 페이지

3.5 온도 센서 튜브 설치 .................................. 3-8 페이지

3.1 안전 메시지

경고

안전 설치 및 서비스 지침을 따르지 않을 경우 심각한 부상이나 사망을 초래할 수 있습니다.

반드시 자격을 갖춘 사람만 설치 작업을 수행하십시오. 장비는 설명서에서 지시하는 대로만 사용하십시오. 그렇지 않을 경우 장비에서 제공하는 보호 장치가 손상될 수 있습니다. 이 설명서에 포함되지 않은 서비스는 자격을 갖춘 사람만 수행할 수 있습니다. 인화성 또는 가연성 환경에서의 점화를 방지하기 위해 서비스하기 전에 전원을 차단하십시오. 부품을 교체할 경우 본질 안전이 훼손될 수 있습니다.

경고

폭발시 중상이나 사망을 초래할 수 있습니다.

트랜스미터의 작동 환경이 위험 장소 인증과 일치하는지 확인하십시오. 폭발의 위험이 있는 환경에서 휴대용 커뮤니케이터를 연결하기 전에 루프 내의 계측기가 본질적으로 안전하 거나 발화 가능성이 없는 현장 배선 방식에 맞게 설치되어 있는지 확인하십시오. 회로에 전원이 인가된 경우 폭발성 환경에서 게이지 커버를 제거하지 마십시오.

3장. MST/WLS 설치

3-1

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

경고

리드선에 흐르는 높은 전압에 감전될 수 있습니다.

리드선 및 단자에 접촉하지 마십시오. 게이지 배선 작업 동안 Rosemount 2240S에 공급되는 주전원이 꺼진 상태이며 외부 전원에 연결되는 전선 이 연결되지 않았거나 전원이 공급되지 않는지 확인하십시오.

3-2

3장. MST/WLS 설치

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

3.2 설치 고려 사항

멀티 스팟 온도 센서(MST) 및 수위 센서(WLS)는 Rosemount 2240S 다중 입력 온도 트랜스미터 를 설치하기 전에 탱크에 설치되어 있어야 합니다.

MST/WLS는 일반적으로 튜브 끝에 추를 부착해 탱크 하단에 고정합니다. 탱크는 채우거나 예열 할 때 팽창하며, 이런 팽창으로 인해 지붕이 약간 위로 움직입니다. 추는 튜브가 파열되지 않도록 튜브의 팽창을 허용하는 섀클을 포함합니다.

멀티 스팟 온도 센서(MST):

• 플렉시블 보호 튜브를 주위해서 취급합니다.

• 온도와 수위 센서는 가열 코일과 믹서에서 최대한 멀리 떨어져 있어야 합니다.

• 플렉시블 튜브가 손상된 경우에는

Gauging

• 심각한 오작동이 발생할 수 있기 때문에, 온도 센서는 수리하거나 재조립하지 마십시오.

수위 센서:

• 수위 센서를 주의해서 취급합니다.

• 탱크 내에 완전히 배치할 때까지 센서 보호를 그대로 둡니다.

에 문의하십시오.

Emerson Process Management/Rosemount Tank

3장. MST/WLS 설치

3-3

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

3.3 멀티 스팟 온도 센서

3.3.1 고정식 지붕 탱크에 설치

그림 3-1. 고정식 지붕 탱크에 멀티 스팟 온도 소자의 설치

멀티 스팟 온도 센서(MST)는 여러 높이에 배치된 다수의 Pt100 소자로 온도를 측정해 제품의 온 도 프로파일과 평균 온도를 제공합니다. 스팟 소자는 탱크 하단에 고정할 수 있는 스테인리스강 재 질의 플렉시블 가스 기밀 튜브 내에 배치합니다(3-8 페이지의 “온도 센서 튜브 설치” 참조).

Rosemount 2240S 다중 입력 온도 트랜스미터에는 최대 16개의 Pt100 온도 소자를 연결할 수 있습니다.

고정식 지붕 탱크에서 MST는 적절한 노즐에 장착된 플랜지에 부착합니다.

최대 액위

0.5-1 m (1.6-3.2 ft)

상단 스팟 소자

첫 번째 스팟 소자

0.5-1 m (1.6-3.2 ft)

2.5-15 kg (5.5-33 lbs)

앵커 높이

85-330 mm (33-130 in.)

3-4

3장. MST/WLS 설치

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

3.3.2 부상식 지붕 탱크에 설치

그림 3-2. 스틸 파이프에 멀티 스팟 온도 소자의 설치

부상식 지붕 탱크에서 온도 소자는 그림 3-2처럼 스틸 파이프에 또는 다른 적절한 지붕 개구부에 장착할 수 있습니다.

최대 액위

0.5-1 m (1.6-3.2 ft)

상단 스팟 소자

2.5-4 kg (5.5-8.8 lbs)

첫 번째 스팟 소자

100 mm (3.9 in.)

0.5-1 m (1.6-3.2 ft)

3장. MST/WLS 설치

3-5

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

3.3.3 상거래용 운송 용도

그림 3-3. 상거래용 운송 용도에서 권장하는 온도 소자 위치

상거래용 운송 용도의 경우, API 7장에서는 그림 3-3처럼 3 m(10 ft)마다 최소한 하나의 온도 소 자 설치를 권장합니다.

Emerson Process Management/Rosemount Tank Gauging

은 일부 경 우에 탱크를 운영하는 방법에 따라 상거래용 운송 탱크에 더 많은 온도 소자를 권장할 수 있습니 다.

0.5-1 m (1.6-3.2 ft)

표 3-1. 다양한 튜브 길이에서의 스팟 센서 개수

탱크 제로 액위

튜브 길이 온도 소자 개수

< 9 m 4

9 - 15 m 5

> 15 m 6

0.5-1 m (1.6-3.2 ft)

최소 액위

예

스팟 소자 5개와 H=12 m.

A=12/(5-1)=3 m.

온자 소자의 위치는 탱크 제로 액위에서 측정합니다. TankMaster WinSetup 소프트웨어를 사 용하여 평균 온도 계산을 위해 온도 소자를 구성하는 방법에 대한 자세한 내용은

Raptor 시스템 구성 설명서

(문서 번호 300510EN)를 참조하십시오.

Rosemount

3-6

3장. MST/WLS 설치

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

3.4 수위 센서

그림 3-4. 통합형 온도 센서가 있는 수위 센서

통합형 온도 소자가 있는 수위 센서 프로브는 플렉시블 보호 튜브의 하단에 부착합니다. 추는 그림 3-4처럼 튜브를 안정화시키기 위해 부착합니다.

센서 위치를 조정하는 너트

350 mm

(13.8 in.)

센서 상한(100%)

WLS 프로브 유효 길이 표준: 500 mm (19.7 in.) 옵션: 1000 mm (39.4 in.)

센서 하한(0%)

추

권장하는 간격:

0.5 to 1.5 m (1.6 to 4.9 ft)

옵션으로 튜브는 측정이 최대한 탱크 하단 가까이에서 수행되도록 끝 지점 대신에 WLS 프로브 위 에 동심 추를 놓아 안정화시킬 수 있습니다. 또한 튜브 끝에서 아이볼트를 제거할 수 있습니다.

3장. MST/WLS 설치

3-7

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

3.5 온도 센서 튜브 설치

그림 3-5. 온도 센서 튜브 조정

온도 센서 튜브를 설치하려면 다음 단계를 따릅니다.

1. 앵커 추를 튜브에 장착합니다.

2. 그림 3-5처럼 튜브 상단의 나사산이 노즐 플랜지에 맞도록 튜브를 장착합니다.

나사산

잠금 너트

튜브

앵커 추

2.5-15 kg (5.5-33 lbs)

잠금 너트

85-330 mm (33-130 in.)

3-8

3. 튜브를 노즐에 배치할 때는 잠금 너트로 위치를 조정합니다. 추를 튜브 끝에 배치하면 추가 탱크 하단에 닿습니다.

4. Rosemount 2240S 다중 입력 온도 트랜스미터를 설치합니다(4-3 페이지의 “기계적 설치” 참조).

참고!

정확한 측정 데이터를 얻기 위해 플렉시블 보호 튜브가 수직인지 확인합니다.

3장. MST/WLS 설치

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

2240S 설치4장

4.1 안전 메시지 ........................................ 4-1 페이지

4.2 설치 고려 사항 ...................................... 4-2 페이지

4.3 기계적 설치 ........................................ 4-3 페이지

4.4 전기적 설치 ........................................ 4-6 페이지

4.1 안전 메시지

경고

안전 설치 및 서비스 지침을 따르지 않을 경우 심각한 부상이나 사망을 초래할 수 있습니다.

반드시 자격을 갖춘 사람만 설치 작업을 수행하십시오. 장비는 설명서에서 지시하는 대로만 사용하십시오. 그렇지 않을 경우 장비에서 제공하는 보호 장치가 손상될 수 있습니다. 이 설명서에 포함되지 않은 서비스는 자격을 갖춘 사람만 수행할 수 있습니다. 부품을 교체할 경우 본질 안전이 훼손될 수 있습니다. 인화성 또는 가연성 환경에서의 점화를 방지하기 위해 서비스하기 전에 전원을 차단하십시오.

경고

폭발시 중상이나 사망을 초래할 수 있습니다.

경고

4장. 2240S 설치

리드선에 흐르는 높은 전압에 감전될 수 있습니다.

4-1

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

4.2 설치 고려 사항

이 장의 정보는 올바른 설치와 최적의 측정 성능을 달성하기 위한 Rosemount 2240S 다중 입력 온도 트랜스미터의 설치 고려 사항을 포함합니다.

필요한 케이블 연결을 줄이기 위해 2240S를 포함하는 Rosemount 탱크 계측 장치는 Tankbus와 차폐 정지를 다른 필드 장치로 데이지 체인 방식으로 연결하도록 설계되었습니다.

Rosemount 2240S는 다음에 설치하도록 설계되었습니다.

• MST/WLS의 상단

• 파이프 또는 벽에 원격으로

Rosemount 2240S의 원격 장착에서 2240S 하단에 있는 너트와 슬리브는 M32 케이블 글랜드 (2-2 페이지의 “구성요소” 및 A-5 페이지의 “주문 정보” 참조)로 대체될 수 있습니다.

Rosemount 2240S 트랜스미터를 위험 지역에 설치할 때는 4-8 페이지의 “위험 지역”에 따른 설 치 요구사항을 준수하는지 확인합니다.

권장하는 케이블 글랜드/도관을 사용하는지 확인합니다.

Tankbus가 올바르게 종단되었는지 확인합니다(4-9 페이지의 “종단” 참조).

접지가 국가와 지역 전기 규정에 따라 수행되었는지 확인합니다(4-6 페이지의 “접지” 참조).

Rosemount 2240S는 의도하지 않은 용도(예: 매우 강한 자기장 또는 극한 날씨 조건에 노출될 수 있는 환경)에서 설치하지 마십시오.

Rosemount 2240S가 도록 설치되어 있는지 확인합니다.

장치가 다음과 같은 특정한 탱크 내 설치 요구사항을 충족한다는 것에 대한 확인은 사용자의 책임 입니다.

• 유체 접촉 재료의 화학적 적합성

• 설계/작동 압력 및 온도

부록 A: 참조 데이터

에 규정된 수치보다 높은 압력과 온도에 노출되지 않

4-2

4장. 2240S 설치

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

4.3 기계적 설치

4.3.1 온도 센서/WLS 상단에 장착

Rosemount 2240S

커버

커버 나사

(x4)

플러그

단자함

1. 온도 센서와 수위 센서가 설명된 대로 올바르게 설치되어 있는지 확인합니 다.

2. 나사 4개를 풀고 커버를 분리합니다.

3. 2240S 트랜스미터 하우징의 하단에 있는 케이블 인입구를 보호하는 플러그를 분리합니다.

4. 2240S 트랜스미터를 온도 센서 튜브의 상단에 부 착합니다.

5. 센서 전선을 단자함에 인입합니다.

3장: MST/WLS 설치

에

센서 전선

센서 튜브

센서 전선

너트

6. 손으로 2240S 트랜스미터의 너트를 조입니다.

7. 온도 소자와 수위 센서의 전기적 설치를 진행합니 다. 4-6 페이지의 “전기적 설치”를 참조하십시오.

4장. 2240S 설치

4-3

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

4.3.2 파이프 장착

1 - 2인치

브라킷

Rosemount 2240S를 파이프에 장착하려면 다음을 수행합니다.

1. 너트 4개를 사용해 수직 파이프에 브라킷을 체결합니 다. 적절한 파이프 크기는 1 -2인치입니다

너트

2. Rosemount 2240S 트랜스미터를 브라킷에 부착합니 다.

브라킷

나사

3. 브라킷 상단의 나사를 사용해 2240S 트랜스미터를 고 정합니다.

4. 전기적 설치를 진행합니다. 4-6 페이지의 “전기적 설치”를 참조하십시오.

4-4

4장. 2240S 설치

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

4.3.3 벽 장착

94 mm (3.7 in.)

70 mm (2.7 in.)

94 mm (3.7 in.)

나사

Rosemount 2240S를 벽에 장착하려면 다음을 수행합니다.

1. 브라킷의 구멍 패턴에 맞도록 드릴로 벽에 9 mm(0.35 in.)의 구멍 4개를 뚫습니다.

Ø 9mm (0.35 in.)

70 mm (2.7 in.)

2. M8 나사 4개를 사용해 브라킷을 벽에 부착합니다.

3. 2240S 트랜스미터를 브라킷에 부착합니다.

4. 브라킷 상단의 나사를 사용해 2240S 트랜스미터를 고정 합니다.

5. 전기적 설치를 진행합니다. 4-6 페이지의 “전기적 설치”를 참조하십시오.

4장. 2240S 설치

4-5

Rosemount 2240S

4.4 전기적 설치

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

4.4.1 케이블/도관 인입구

그림 4-1. NPT 나사식 글랜드가 있는 케이블 인입구

전자 장치 하우징에는 ½ - 14 NPT 글랜드를 위한 인입구 5개가 있습니다. 옵션으로 M20×1.5, minifast 및 Eurofast 어댑터도 사용할 수 있습니다.

원격 장착의 경우, Rosemount 2240S의 너트와 슬리브는 온도 센서/WLS의 연결에서 M32 글랜 드로 대체될 수 있습니다.

연결은 현지 또는 플랜트 전기 규정에 따라 수행해야 합니다.

전자 장치 하우징의 단자 블록 구획에 습기 또는 다른 오염 물질이 들어가지 않도록 사용하지 않는 포트가 올바르게 밀봉되었는지 확인합니다.

참고!

밀폐된 금속 플러그를 사용하여 사용하지 않는 포트를 밀봉하십시오. 배송 시 부착된 플라스틱 마 개만으로는 밀봉이 충분하지 않습니다!

참고!

물의 침입을 방지하고 나중에 플러그/글랜드를 제거할 수 있도록 PTFE 유형의 실런트를 사용하길 권장합니다.

NPT 나사식 글랜드는 나사산이 하우징 외부로 나와 있습니다.

4.4.2 전력 요구사항

4.4.3 접지

4-6

케이블 인입구의 글랜드가 다음 요구사항을 충족하는지 확인합니다.

• IP 등급 66 및 67

• 재질: 금속(권장)

Rosemount 2240S에는 Tankbus를 통해 Rosemount 2410 탱크 허브에서 전력을 공급합니다. 2240S의 소비 전류는 30 mA입니다.

FOUNDATION fieldbus 시스템에 설치하면 2240S에는 FF 세그먼트가 전력을 공급합니다.

하우징은 항상 국제 및 지역 전기 규정에 따라 접지해야 합니다. 그렇지 않을 경우 장비에서 제공 하는 보호 장치가 손상될 수 있습니다. 가장 효과적인 접지 방법은 최소 임피던스로 접지에 직접 연결하는 것입니다.

하우징 하단에는 외부 접지 나사 1개가 있고 하우징 내부에는 내부 접지 나사 3개가 있습니다(4-7 페이지의 그림 4-2 참조). 내부 접지 나사는 접지 기호 로 식별합니다.

하우징의 접지에는 트랜스미터의 외부 접지 단자를 사용합니다.

4장. 2240S 설치

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

그림 4-2. 접지 단자

Rosemount 2240S

외부 접지 단자

내부 접지 단자

참고!

나사식 도관 연결을 사용하여 트랜스미터를 접지하면 접지가 충분히 이루어지지 않습니다. 연결 이 충분히 적은 임피던스를 제공하는지 확인합니다.

접지 - Tankbus

필드버스 세그먼트(Tankbus)의 신호 배선은 접지하지 않아야 합니다. 신호선 중 하나를 접지하면 전체 필드버스 세그먼트가 정지될 수 있습니다.

차폐선 접지

필드버스 세그먼트(Tankbus)를 노이즈로부터 보호하기 위해 차폐선 접지 기법에서는 일반적으로 접지 루프의 생성을 방지하도록 차폐선을 하나의 지점에만 접지해야 합니다. 일반적으로 접지 지 점은 전력 공급 장치에 있습니다.

Rosemount 탱크 계측 시스템에서 접지 지점은 Tankbus에서 장치의 전력 공급 장치로 작용하는 Rosemount 2410 탱크 허브에 있습니다.

Rosemount 탱크 계측 장치는 Tankbus 네트워크에서 연속 차폐가 가능하도록 차폐 배선의 “데이 지 체인” 연결용으로 설계되었습니다.

Rosemount 2240S에서의 차폐 루프 스루 단자는 “데이지 체인” Tankbus 케이블에 전기적 연속 성을 제공하기 위해 접지에 연결하지 않습니다.

4장. 2240S 설치

4-7

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

4.4.4 케이블 선택

표 4-1. FISCO 케이블 파라미터

4.4.5 위험 지역

2240S에는 FISCO(1) 요구사항 및 EMC 규정을 준수하는 차폐연선 배선을 사용하십시오. 권장 케이블은 유형 “A” 필드버스 케이블을 의미합니다. 케이블은 공급 전압에 적합하고 해당하는 경우 위험 지역에서의 사용이 승인되어야 합니다. 미국의 경우, 용기 부근에는 방폭 도관을 사용해야 합 니다.

트랜스미터의 전압 강하를 최소화하기 위해 22 AWG - 16 AWG(0.5 -1.5 mm²)의 케이블을 사 용하십시오.

FISCO 사양에 따라 케이블은 다음 파라미터를 준수해야 합니다.

파라미터 값

루프 저항 15 ~ 150 Ω/km

루프 인덕턴스 0.4 ~ 1 mH/km

커패시턴스 단위 길이당 45 ~ 200 nF/km

개별 분기 케이블의 최대 길이 가스 등급 IIC 및 IIB에서 60 m

개별 트렁크 케이블의 최대 길이 가스 등급 IIC에서 1 km 및 가스 등급 IIB에서 1.9 km

Rosemount 2240S를 위험 지역에 설치할 때는 국가와 지역 규정 및 해당하는 인증서에 명시된 규격을 준수해야 합니다. 부록 B: 제품 인증을 참조하십시오.

참고!

2240S의 전력을 두 가지 고장에 대한 요구사항을 충족하는 삼중 출력 전압 제한(“ia” 전압 제 한)이 있는 인증된 Ex [ib] 또는 AEx [ib] FISCO 전력 공급 장치(예: Raptor Tankbus를 통한 Rosemount 2410 탱크 허브)에서 공급하는 경우, 제어 도면 9240040-910 및 9240040-976 의 주석 8에 따른 FISCO 코딩을 적용하고 2240S는 지역(Zone) 0에 있는 RTD 또는 다른 센서에 연결할 수 있습니다.

그러나 미국과 캐나다에서는 ATEX 및 IECEx 인증뿐 아니라 지역 분류가 적용된 Rosemount 2240S도 FISCO와 Entity 설치에서 방폭 코드 Ex ia 또는 AEx ia(코드의 일부)입니다. 이런 코딩 을 유지하기 위해 2240S에는 Ex [ia] 또는 AEx [ia] 코드의 전력 공급 장치에서 전력을 공급해야 합니다. 그러나 가장 일반적인 FISCO 전력 공급 장치는 ATEX와 IECEx의 경우 코드가 Ex [ib]이 며 2240S에 삼중 출력 전압 제한이 없는 이런 전력 공급 장치에서 전력을 공급하면 2240S 코딩 은 자동으로 Ex ib가 됩니다.

따라서 이 경우 2240S 자체 또는 RTD 단자 또는 2240S의 Sensorbus 단자에 연결된 RTD나 다 른 센서는 지역 0에 배치할 수 없습니다.

4-8

4장. 2240S 설치

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

4.4.6 Tankbus

Rosemount 탱크 계측 시스템

결하여 외부 접속함의 수를 줄일 수 있습니다. 장치는 FISCO(1) FOUNDATION fieldbus 표준을 준수하는 본질 안전 Tankbus를 통해 Rosemount 2410 탱크 허브와 통신합니다. Rosemount 2410은 Tankbus에서 필드 장치에 대한 전력 공급 장치로 작용합니다. FISCO 시스템을 사용하면 엔터티 개념을 바탕으로 하는 전통적인 I.S. 시스템에 비해 세그먼트에 필드 장치를 추가로 연결할 수 있습니다.

종단

종단기는 FOUNDATION fieldbus 네트워크의 양쪽 끝에 필요합니다. 일반적으로 종단기 하나는 필드버스 전력 공급 장치에 배치하고 다른 종단기는 필드버스 네트워크의 마지막 장치에 배치합 니다.

참고!

Tankbus에 종단기 2개가 있는지 확인하십시오(그림 4-3 참조)

Rosemount 탱크 계측

일반적으로 2410은 필드버스 세그먼트의 첫 번째 장치이므로 내장형 종단기는 공장에서 활성화 됩니다.

Resemount 5900S 레이더 액위계, Resemount 2230 그래픽 필드 디스플레이, Resemount 2240S 다중 입력 온도 트랜스미터와 같은 장치도 필요한 경우 단자 블록에 점퍼를 삽입하여 쉽게 활성화할 수 있는 내장형 종단기를 보유합니다.

2240S가 필드버스 네트워크에서 마지막 장치가 아니면 종단 점퍼를 연결 해제합니다. 4-12 페이 지의 그림 4-6을 참조하십시오.

은 설치와 배선이 쉽습니다. 필드 장치는 “데이지 체인” 방식으로 연

시스템에서 Resemount 2410 탱크 허브는 전력 공급 장치로 작용합니다.

세그먼트 설계

FISCO 필드버스 세그먼트를 설계할 때는 몇 가지 요구사항을 고려해야 합니다. 케이블 연결은 4-8 페이지의 “케이블 선택”에 설명된 FISCO 요구사항을 준수해야 합니다.

또한 연결된 필드 장치의 총 작동 전류가 Rosemount 2410 탱크 허브의 출력 용량 이내인지도 확인해야 합니다. 2410은 250 mA를 전달할 수 있습니다. 스마트 무선 시스템에서 최대 전류는 200 mA입니다. 결과적으로 총 소비 전류가 사용 가능한 전류 미만이 되도록 필드 장치의 수를 고 려해야 합니다. 자세한 내용은 Rosemount 2410 참조 설명서(문서 번호 300530EN)에서 “전력 예산”을 참조하십시오.

다른 요구사항은 필드 장치 단자의 입력 전압으로 9 V 이상을 보장하는 것입니다. 따라서 필드 케 이블에서의 전압 강하를 고려해야 합니다.

Rosemount 2410 탱크 허브와 탱크의 필드 장치 사이 거리는 일반적으로 매우 짧습니다. 많은 경우 FISCO 요구사항을 충족하면 기존 케이블을 사용할 수 있습니다(4-8 페이지의 “케이블 선택” 참조).

Rosemount 탱크 계측 시스템

(문서 번호 305030EN)를 참조하십시오.

설명서

(1) FISCO=필드버스 본질 안전 개념

의 세그먼트 설계에 대한 자세한 내용은

Rosemount 2410 참조

4장. 2240S 설치

4-9

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

4.4.7 일반 설치

그림 4-3. 단일 탱크에서 Tankbus 연결의 예

본질 안전 전력 공급 장치, 통합형 전력 변환 장치, 내장형 종단기가 장착된 2410 탱크 허브

아래 예(그림 4-3)는 단일 탱크에서 데이지 체인 필드 장치를 포함하는 시스템을 설명합니다. 종 단기는 FOUNDATION fieldbus 표준을 준수하는 시스템에 규정된 대로 Tankbus 세그먼트의 양 쪽 끝에 설치되어 있습니다. 이 경우 종단기는 Rosemount 2410 탱크 허브 및 네트워크 세그먼 트 끝에 있는 필드 장치에 설치됩니다.

Tankbus의 필드 계측기 외에 그림 4-3은 압력 트랜스미터와 같은 계측기를 2410 탱크 허브의 본 질 안전 4 -20 mA 아날로그 입력에 연결하는 방법을 보여줍니다.

장치 개수와 케이블 유형에 따라 최대 1000m의 Tankbus 길이

2240S 다중 입력 온도

5900S 레이더

액위계

2230 디스플레이

트랜스미터

마지막 장치에 설치된 내장형 종단기

3051S 압력 트랜스미터

Tankbus

HART의 최대수

IS 아날로그 입력 (2차 버스)

슬레이브 장치: 패시브 전류 루프: 5 액티브 전류 루프: 3

2410 탱크 허브와 탱크의 필드 장치 사이 최대 거리는 Tankbus에 연결된 장치의 수와 케이블 품 질에 따라 달라집니다.

케이블 선택, 전력 예산 및 2410 Tankbus에 대한 자세한 내용은

Rosemount 2410 참조 설명서

(문서 번호 305030en)의 “전기적 설치”를 참조하십시오.

2410 탱크 허브를 포함하는 시스템을 설치하는 방법의 추가 예제는

(문서 번호 305030en)의 “일반 설치”를 참조하십시오.

명서

Rosemount 2410 참조 설

4-10

4장. 2240S 설치

참조 설명서

5900S 레이더 액위계

2240S 온도 트랜스미터

2230 디스플레이

FISCO/Entity 준수

FM 미국, FM 캐나다: AIS Class I, Division 1

ATEX 및 IECEx: Ex [ia] 또는 Ex [ib] (FISCO) Ex [ia] (Entity)

세그먼트 커플러

I.S. 전력 공급 장치

트렁크

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

4.4.8 FOUNDATION fieldbus 시스템에서의

2240S

그림 4-4. I.S.의 예 Raptor 장치가 있는 FOUNDATION fieldbus 시스템

Rosemount 2240S는 FOUNDATION fieldbus(FF) 기술을 지원하므로, 2240S는 기존 FF 네트 워크에 통합할 수 있습니다. 전력 공급 장치가 특정 요구사항을 충족하는 경우(그림 4-4와 4-5 참 조), 2240S

I.S. 전력 공급 장치

FISCO/Entity 준수

FM 미국, FM 캐나다: AIS Class I, Division 1

ATEX 및 IECEx: Ex [ia] 또는 Ex [ib] (FISCO) Ex [ia] (Entity)

전력 공급 장치가 연결된 모든 장치에 필요한 총 전류를 공급할 수 있는지 확인합니다. 자세한 내 용은 4-6 페이지의 “전력 요구사항”을 참조하십시오.

FOUNDATION fieldbus(FF) 시스템에 연결된 2240S 및 다른 장치가 전력 공급 장치의 FISCO 또 는 Entity 파라미터와 적합한지 확인합니다.

세그먼트 커플러

(1)

는 다른 FF 장치로 작동이 가능합니다.

2230 디스플레이

트렁크

(2)

의 단락 보호가 연결된 장치의 소비 전류와 일치하는지 확인합니다.

세그먼트 커플러

5900S 레이더 액위계

2240S 온도 트랜스미터

그림 4-5. Non I.S.의 예 Raptor 장치가 있는 FOUNDATION fieldbus 시스템

안전 지역 위험 지역

Non I.S. 전력 공급 장치

2230 디스플레이

베리어

트렁크

FISCO/Entity 준수

FM 미국, FM 캐나다: AIS Class I, Division 1

ATEX 및 IECEx: Ex [ia] 또는 Ex [ib] (FISCO) Ex [ia] (Entity)

(1) 2240S 승인 정보는 부록 B: 제품 인증을 참조하십시오. (2) 세그먼트 커플러에 대한 자세한 내용은 Rosemount 2410 참조 설명서(문서 번호 300530EN)를 참조하십시

오.

세그먼트 커플러

2240S 온도 트랜스미터

5900S 레이더 액위계

4장. 2240S 설치

4-11

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

4.4.9 Tankbus 배선

그림 4-6. 2240S 단자함

X1: 케이블 쉴드

내부 접지 단자

Tankbus 전선과 온도 소자를 위한 케이블 글랜드

Rosemount 2240S를 연결하려면 다음 절차를 따릅니다.

1. 전력 공급 장치가 꺼져 있는지 확인합니다.

2. 나사 4개를 풀고 단자함에서 커버를 분리합니다.

X2: Tankbus (+) 출력

X3: Tankbus (-) 출력

내장형 종단을 호출하는 점퍼

다른 필드 장치에 데이지 체인 연결(4-13 페이지)

X3: Tankbus (-) 입력

X2: Tankbus (+) 입력

3. Tankbus 전선을 적절한 케이블 글랜드 또는 도관을 통과시켜 인입합니다.

4. 그림 4-6처럼 Tankbus 전선을 X2와 X3 단자에 연결합니다.

5. 케이블 쉴드를 X1이 표시된 단자에 연결합니다.

6. 금속 플러그를 사용해 사용하지 않는 포트를 밀봉합니다.

7. 단자함에 물이 들어가지 않도록 커버 씰링이 올바른 위치에 있는지 확인합니다.

8. 커버를 단자함에 부착하고 조입니다. 방폭 요구사항을 충족하고 단자함에 물이 들어가지 않 도록 커버가 완전히 체결되었는지 확인합니다.

9. 도관/케이블 글랜드를 조입니다. M20 글랜드의 경우 어댑터가 필요합니다.

참고!

규정된 수준의 침수 보호를 유지하기 위해 커버를 장착하기 전에 O-링과 시트의 상태가 양호한지 확인합니다. 동일한 요구사항은 케이블 인입구와 인출구(또는 플러그)에도 적용됩니다. 케이블은 케이블 글랜드에 올바르게 부착해야 합니다.

4-12

4장. 2240S 설치

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

4.4.10 데이지 체인 연결

그림 4-7. Rosemount 2240S 배선도

TankMaster PC

Rosemount 탱크 계측 시스템은 Tankbus에 장치의 데이지 체인 연결을 지원합니다. 2240S를 다른 장치에 데이지 체인 방식으로 연결하려면 다음을 수행합니다.

1. 전력 공급 장치가 꺼져 있는지 확인합니다.

2. 나사 4개를 풀고 단자함에서 커버를 분리합니다.

3. X3 단자에서 종단 점퍼를 분리합니다(4-12 페이지의 그림 4-6 참조).

4. Tankbus 케이블을 적절한 글랜드를 통과시켜 Rosemount 2240S에 인입합니다.

5. 그림 4-6처럼 Tankbus 전선을 X2 출력 및 X3 출력 단자에 연결합니다.

6. 케이블 쉴드를 X1 단자에 연결합니다.

7. 커버를 단자함에 부착하고 조입니다. 커버 씰링이 올바른 위치에 있는지 확인합니다.

8. 도관/케이블 글랜드를 조입니다. M20 글랜드의 경우 어댑터가 필요합니다.

Rosemount 2240S가 장착된 Raptor 시스템의 대표적인 배선도는 그림 4-7에 제시합니다. 아래 예에서 2240S는 Rosemount 5900S 레이더 액위계 및 Rosemount 2230 그래픽 필드 디스플 레이에 데이지 체인 방식으로 연결됩니다.

Field Bus

모뎀

2160 필드 통신 기기

TRL2 Modbus그룹 버스

Tankbus에 2개의 종단기만 활성화되어 있는지 확인합니다. 위의 예에서 종단기 하나는 2410 탱 크 허브에서 활성화됩니다. 두 번째 종단기는 Tankbus 세그먼트의 마지막 장치인 2230 디스플레 이의 단자함에서 활성화됩니다. 종단이 잘못되면 Tankbus에서 통신 오작동이 발생할 수 있습니 다.

2410 탱크 허브

Tankbus

5900S

레이더 액위계

2240S

다중 입력 온도 트랜스미터

2230

디스플레이

마지막 장치에 설치된 내장형 종단기

4장. 2240S 설치

4-13

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

4.4.11 온도 소자 배선

표 4-2. 다양한 온도 센서와 배선 유형에 따른 온도 소자의 개수

Rosemount 2240S는 다중 소자 저항 온도 감지기(RTD)와 호환됩니다. 2240S는 최대 16개의 3 선식 또는 4선식 온도 스팟 소자를 연결할 수 있습니다.

지원하는 3가지 연결 유형은 공통 리턴을 사용한 3선식, 3선식 개별 소자 및 4선식 개별 소자입니 다. 2240S는 평균 센서 유형과도 호환됩니다. Rosemount 2240S 트랜스미터에는 최대 16개의 소자를 연결할 수 있습니다.

참고!

평균 온도 감지기가 Rosemount 2240S에 연결되어 있으면 DIP 스위치를 설정해야 합니다(자세 한 내용은 5-13 페이지의 “DIP 스위치” 참조).

2240S 트랜스미터를 MST/WLS 상단에 장착하는 경우, 센서 전선은 2240S 하우징의 하단에 있 는 슬리브를 통과시켜 단자함에 인입합니다.

2240S를 파이프 또는 벽에 장착하는 경우(4-3 페이지의 “기계적 설치” 참조), 슬리브와 너트는 M32 케이블 글랜드로 대체될 수 있습니다(2-2 페이지의 그림 2-2 참조).

Rosemount 2240S에 연결된 온도 소자에 사용할 수 있는 배선 유형은 3가지가 있습니다. 연결 할 수 있는 소자의 개수는 표 4-2처럼 사용하는 온도 센서의 유형에 따라 달라집니다.

멀티 스팟 온도 센서 3선식 공통 리턴 3선식 개별 4선식 개별

Rosemount 565 1-16개 소자 1-16개 소자 1-16개 소자

Rosemount 566 1-16개 소자 1-6개 소자 1-4개 소자

Rosemount 765 1-16개 소자 1-14개 소자 1-10개 소자

다양한 멀티 스팟 온도 센서에 대한 자세한 내용은 Raptor 기술 설명(문서 번호 704010en)을 참 조하십시오.

참고!

온도 소자는 간격 없이 1, 2, 3 등의 순서로 연결해야 합니다(예로 10개 소자는 채널 1-10에 연 결).

4-14

4장. 2240S 설치

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

그림 4-8. 온도 소자를 연결하는 단자

Rosemount 2240S

온도 감지기용 센서 전선을 Rosemount 2240S에 연결하려면 다음을 수행합니다.

1. 전력 공급 장치가 꺼져 있는지 확인합니다.

2. 나사 4개를 풀고 단자함에서 커버를 분리합니다.

3. 센서 전선을 트랜스미터 하우징의 하단에 있는 케이블 인입구를 통과시켜 인입합니다(그림 4-8 참조). 2240S를 벽 또는 파이프에 장착하는 경우(원격 장착), 센서 전선을 적절한 케이블 글랜드/ 도관 인입구를 통과시켜 인입합니다(2-2 페이지의 그림 2-2 참조).

4. 센서 전선을 단자에 연결합니다. 사용하는 센서 유형 및 측정 방법에 따라 그림 4-9, 그림 4-10 및 그림 4-11을 참조하십시오.

5. 커버 씰링이 올바른 위치에 있는지 확인합니다.

6. 커버를 단자함에 부착하고 나사 4개를 조입니다.

7. 케이블 글랜드를 조입니다.

케이블 인입구

통합형 MST/WLS 센서의 케이블 인입구

RTD 채널 수

참고!

온도 소자는 간격 없이 1, 2, 3 등의 순서로 연결해야 합니다(예로 10개 소자는 채널 1-10에 연 결).

참고!

3선식 연결에는 단자 “b”, “c” 및 “d”를 사용합니다.

4장. 2240S 설치

4-15

Rosemount 2240S

최대 16개 채널

Common return

d1c1 61b2b1b b3

61T3T2T1T

최대 16개 채널

Common return

d1c1 61b2b1b b3

61T3T2T1T

최대 16개 채널

b1c1c2 b2d1d2b3d3 61d61b3c c16

Individual return

61T3T2T1T

그림 4-9. 공통 리턴을 사용한 3선식

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

다음 배선 방법이 지원됩니다.

d1c1 61b2b1b b3

Common return

참고!

공통 리턴은 항상 단자 블록의 왼쪽에 있는 c 및 d 단자에 연결해야 합니다.

그림 4-10. 3선식 개별 소자

b1c1c2 b2d1d2b3d3 61d61b3c c16

Individual return

최대 16개 채널

61T3T2T1T

그림 4-11. 4선식 개별 소자

4-16

a1b1c1d1c2 61a3b3a2d2b2a 61d61c61b3c d3

Individual return

최대 16개 채널

61T3T2T1T

4장. 2240S 설치

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

케이블 색상 코딩

표 4-3. Rosemount 565/566/765 온도 센서의 케이블 색상

온도 소자 색상

T1 갈색

T2 적색

T3 주황색

T4 황색

T5 녹색

T6 청색

T7 보라색

T8 회색

T9 흰색

T10 분홍색

T11 갈색/검정색

T12 적색/검정색

T13 주황색/검정색

T14 황색/검정색

T15 녹색/검정색

T16 청색/검정색

4장. 2240S 설치

4-17

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

4.4.12 수위 센서 배선

그림 4-12. 수위 센서를 연결하는 단자

Rosemount 2240S에는 수위 센서의 연결을 위한 Sensorbus 단자가 있습니다.

수위 센서를 Rosemount 2240S에 연결하려면

1. 전력 공급 장치가 꺼져 있는지 확인합니다.

2. 나사 4개를 풀고 단자함에서 커버를 분리합니다.

3. 센서 전선을 트랜스미터 하우징의 하단에 있는 슬리브를 통과시켜 인입합니다(그림 4-12 참조). 2240S를 벽 또는 파이프에 장착하는 경우(원격 장착), 센서 전선을 적절한 케이블 글랜드/ 도관 인입구를 통과시켜 인입합니다(2-2 페이지의 그림 2-2 참조).

4. 센서 전선을 단자에 연결합니다. 그림 4-12의 케이블 색상에 대한 정보를 참조하십시오.

5. 수위 센서 케이블 쉴드를 3개 접지 단자 중 1개에 연결합니다.

6. 커버 씰링이 올바른 위치에 있는지 확인합니다.

7. 커버를 단자함에 부착하고 나사 4개를 조입니다.

8. 도관/케이블 글랜드를 조입니다.

내부 접지 단자

통합형 MST/WLS 센서의 케이블 인입구

흰색 검정색녹색적색전선 색상:

4-18

4장. 2240S 설치

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

구성/작동5장

5.1 안전 메시지 ........................................ 5-1 페이지

5.2 소개 .............................................. 5-2 페이지

5.3 기본 구성 .......................................... 5-3 페이지

5.4 LED 신호 .......................................... 5-11 페이지

5.5 스위치 및 리셋 버튼 .................................. 5-13 페이지

5.6 TankMaster WinSetup을 사용한 구성..................... 5-15 페이지

5.7 FOUNDATION Fieldbus 개요 ........................... 5-16 페이지

5.9 일반 블록 정보 ...................................... 5-20 페이지

5.10 아날로그 입력 블록 ................................... 5-22 페이지

5.11 아날로그 출력 블록 .................................. 5-29 페이지

5.12 다중 아날로그 입력 블록 ............................... 5-30 페이지

5.13 리소스 블록 ........................................ 5-31 페이지

5.14 475 필드 커뮤니케이터 메뉴 트리 ........................ 5-36 페이지

5.15 AMS Device Manager를 사용한 구성..................... 5-37 페이지

5.16 PlantWeb 경보 설정 ................................. 5-46 페이지

5.1 안전 메시지

경고

안전 설치 및 서비스 지침을 따르지 않을 경우 심각한 부상이나 사망을 초래할 수 있습니다.

반드시 자격을 갖춘 사람만 설치 작업을 수행하십시오. 장비는 설명서에서 지시하는 대로만 사용하십시오. 그렇지 않을 경우 장비에서 제공하는 보호 장치가 손상될 수 있습니다. 이 설명서에 포함되지 않은 서비스는 자격을 갖춘 사람만 수행할 수 있습니다.

경고

폭발시 중상이나 사망을 초래할 수 있습니다.

트랜스미터의 작동 환경이 위험 장소 인증과 일치하는지 확인하십시오. 폭발의 위험이 있는 환경에서 FF 커뮤니케이터를 연결하기 전에 루프 내의 계측기가 본질적으로 안전하거나 발화 가능성이 없는 현장 배선 방식에 맞게 설치되어 있는지 확인하십시오. 회로에 전원이 인가된 경우 폭발성 환경에서 게이지 커버를 제거하지 마십시오.

5장. 구성/작동

5-1

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

5.2 소개

5.2.1 구성 절차

5.2.2 파라미터

이 장은 사용하는 구성 도구와 상관없이 Rosemount 2240S 다중 입력 온도 트랜스미터의 구성 에 대한 정보를 제공합니다. 그러나 권장하는 구성 도구인 TankMaster WinSetup을 자주 참조하 게 됩니다.

구성은 적절한 Modbus 주소, 장치 태그 및 탱크 태그를 나열해 올바르게 수행하는 것이 중요합니 다.

기본적으로 Rosemount 2240S는 다음 방법 중 하나를 사용해 설치하고 구성할 수 있습니다.

• Rosemount 2410 탱크 허브의 설치 중 일부로 구성. 이 방법은 새 시스템을 설치하는 표 준 절차입니다(

• 기존 Raptor 시스템에서 Tankbus에 추가된 개별 장치로 구성. 장치는 TankMaster WinSetup과 같은 적합한 도구로 구성합니다.

온도 소자

기본 구성은 대부분의 경우에 충분한 표준 구성을 위한 파라미터를 포함합니다. 다음 파라미터가 구성됩니다.

• 온도 소자의 수

• 온도 소자 유형(스팟 또는 평균)

• 탱크 내 위치

• 평균 계산에서 제외되는 온도 소자

• 소자와 평균 온도 계산에 포함시킬 소자의 제품 표면 사이 최소 거리(삽입 거리)

Raptor 시스템 구성 설명서

(문서 번호 300510EN) 참조).

5.2.3 구성 도구

수위 센서

수위 센서의 구성은 다음을 포함합니다.

• 수위 오프셋(탱크 제로 수위와 제로 수위 사이의 차이)

• 프로브 길이

• 상한과 하한 불감대 영역

Rosemount 2240S의 구성에 사용할 수 있는 다양한 도구는 다음과 같습니다.

• Rosemount TankMaster Winsetup

• 필드 커뮤니케이터

• FOUNDATION fieldbus 시스템용 AMS Device Manager

• DD4를 지원하는 FOUNDATION fieldbus 호스트

TankMaster는 액위 계측 장비의 설치 및 구성을 위한 Emerson Process Management/ Rosemount Tank Gauging 재고 관리 소프트웨어 패키지입니다.

WinSetup 패키지는 설치와 구성을 위한 강력하고 사용하기 위순 도구들을 제공합니다.

시스템 구성 설명서(문서 번호 300510EN) 참조.

DeltaV 사용자의 경우 DD는 www.easydeltav.com에서 확인할 수 있습니다. 장치 구성을 위 해 Device Description(DD) 및 DD Method를 사용하는 다른 호스트의 경우, 최신 DD 버전은 FOUNDATION의웹사이트인 www.fieldbus.org에서 확인할 수 있습니다.

Raptor

5-2

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

5.3 기본 구성

5.3.1 온도 소자

표 5-1. Rosemount 2240S 온도 소자 구성

온도 소자 및 수위 센서는 Rosemount 2240S 다중 입력 온도 트랜스미터에 연결할 수 있습니다.

Rosemount 2240S 다중 입력 온도 트랜스미터는 연결된 온도 소자를 위해 표 5-1에 나열된 구 성 옵션을 지원합니다.

이런 옵션은 TankMaster WinSetup에서 22XX ATD 창(Average Temperature Calculation 및 2240 MTT Temperature Sensor 탭)을 통해 에서 구성할 수 있습니다. Foundation fieldbus 시 스템에는 AMS Device Manager를 사용할 수 있습니다.

설정 설명

Number of temperature elements

Sensor type 스팟 또는 평균 센서 유형이 지원됩니다.

Temperature element position in tank

Exclude spot element from tank average temperature calculation

Insert distance 소자와 평균 계산에 포함시킬 소자의 표면 사이 최소 거리입니다(5-5 페이

Auto Sensor Configuration 이 옵션은 온도 센서를 “Averaging RTD” DIP 스위치 설정을 바탕으로 자동

Conversion method

Temperature range 온도 소자의 측정 범위

Sensor wiring (Connection) 센서 배선의 유형:

최대 16개의 온도 소자

탱크에서 각 온도 소자의 위치를 지정합니다(5-4 페이지의 “온도 소자 위치” 참조).

평균 온도 계산에서 특정한 스팟 소자를 제외할 수 있습니다(5-4 페이지의 “탱크 평균 온도 계산” 참조).

지의 삽입 거리 참조).

으로 구성할지 또는 수동 구성이 필요한지를 선택합니다. 자동 구성은 센서 가 지정된 기본 설정에 따라 구성된다는 것을 의미합니다. 자세한 내용은 5-13 페이지의 “DIP 스위치”를 참조하십시오.

• Auto

• PT100(스팟)

• CU90(평균)

• CU90US

• 사용자 정의(5-15 페이지의 “변환 방법” 참조):

- 선형화 표

- 공식

- 개별 공식

• 공통 리턴을 사용한 3선식 스팟 또는 평균

• 3선식 독립 스팟

• 4선식 독립 스팟

5장. 구성/작동

5-3

Rosemount 2240S

그림 5-1. 온도 소자 위치

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Temperature Element Positions

온도 소자는 탱크 하단에서부터 위로 번호를 매깁니다. 제로 액위(Dipping Datum Plate)부터 온 도 소자까지의 거리로 측정한 각 소자의 위치를 입력합니다. 평균 온도 소자를 사용하면 센서 소자 별로 해당하는 액위의 위치를 입력합니다.

3 2 1

제로 액위

Tank Average Temperature Calculation

평균 온도 계산에서 특정한 스팟 소자를 제외할 수 있습니다. 이런 제외는 예를 들어 표면 또는 탱 크 하단 근처에서의 온도가 탱크의 나머지 위치에서의 온도와 크게 차이 나는 경우에 유용할 수 있 습니다. 이런 제외는 Insert Distance 파라미터(5-5 페이지의 “Insert Distance” 참조)에 적절한 값을 설정해도 가능합니다.

참고!

온도 센서 고장은 온도 계산에 영향을 줍니다. 자세한 내용은 6-5 페이지의 “접지 오류 감지”를 참 조하십시오.

5-4

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

그림 5-2. Insert distance

Rosemount 2240S

Insert Distance

제품 표면과 평균 온도 계산에 포함시킬 첫 번째 온도 스팟 소자 사이의 최소 거리를 지정할 수 있 습니다. 온도 스팟 소자가 Insert Distance 이내 또는 위에 있으면 온도 스팟 소자는 계산에서 제 외됩니다.

제품 표면

Insert Distance

이런 온도 센서는 평균 온도 계산에 포함되지 않습니다.

이 기능은 제품 표면 위 환경의 온도와 제품 자체 온도의 큰 차이로 인해 제품 표면 근처에서 큰 온 도 기울기가 발생하는 경우에 유용할 수 있습니다. Insert Distance를 지정하면 이런 영역 내에 있 는 온도 소자를 평균 온도 계산에서 제외할 수 있습니다.

Insert Distance 기능은 제품 표면 위의 소자가 평균 온도 계산에 포함되지 않도록 측정한 온도 소 자 위치의 부정확도를 보상하는 데 사용할 수도 있습니다. 예를 들어, 온도 소자 위치를 10 mm의 정확도로 측정한 경우, 최소 거리를 10 mm 이상으로 설정하면 표면 위의 센서가 평균 온도 계산 에 포함되지 않습니다.

5장. 구성/작동

5-5

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

5.3.2 수위 센서 보정

수위 센서(WLS)는 유면 아래의 자유수 수위를 측정합니다. WLS는 멀티 스팟 온도 센서와 조합할 수 있습니다.

WLS는 유전 상수 εr = 2.3(디젤)으로 공장에서 보정됩니다. 공장 보정 값은 별도의 쓰기 보호 홀 딩 레지스터 영역에 저장됩니다.

다음 파라미터는 공장 보정에 저장됩니다.

• Full = 프로브가 물로 완전히 덮일 때 측정된 커패시턴스 값

• Empty = 프로브가 기준 제품으로 완전히 덮일 때 측정된 커패시턴스 값

제품의 유전 상수가 공장 보정과 다르면 새로운 Empty 보정을 수행해야 합니다. 이 경우 Empty 는 물이 없음(즉 센서가 유류에 완전히 잠겨 있음)을 의미합니다.

수위 센서를 보정하려면

1. 수위 센서를 탱크 하단에서 들어올리고 수위 센서가 제품(유류)로만 덮여 있는지 확인합니 다.

2. 5분간 기다립니다.

3. 2240S 트랜스미터에 있는 WLS Calibration 버튼 (1)을 2초 이상 길게 눌러 보정을 시작합 니다(그림 5-3 참조). 보정이 시작되면 LED가 약 10초간 계속 켜집니다.

4. 보정이 완료되면 상태 LED가 약 10초간 계속 켜집니다. 보정 오류의 경우, LED는 10초간 깜박거립니다.

5. 상태 LED (2)가 계속 켜짐에서 정상 LED 상태(2초 간격으로 점멸)로 변할 때까지 기다립니 다.

6. 보정 프로세스가 완료되면 수위 센서를 탱크 하단에 고정합니다.

그림 5-3. ZERO 버튼 및 LED 상태 신호

1: WLS 보정 2: LED 상태 신호

5-6

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

5.3.3 수위 센서 측정 범위

그림 5-4: 탱크 내 수위 센서 배치

탱크 기준점

탱크 기준 높이(R)

기준점

수위 센서에는 두 가지 기준점으로 프로브에 표시되는

이 있습니다. 기준점은 아래의 그림 5-4에 제시합니다.

Level

표시

Upper Reference Point와 Water Zero

상단 기준점

탱크 제로 액위

센서 하한(0%)

센서 상한(100%)

레벨 오프셋

탱크 제로 액위와 제로 수위 사이의 레벨 오프셋 X는 WLS를 구성할 때 고려해야 합니다. X는 그

림 5-4에 제시된 알려진 탱크 거리로 계산할 수 있습니다.

제로 수위

5장. 구성/작동

5-7

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

상한 및 하한 불감대 영역

그림 5-5. WLS 측정 한계 및 불감대 영역

Upper Dead Zone

유효 길이 내에 있는 영역입니다. 이 옵션은 물과 유류 사이의 뚜렷한 경계면이 없는 경우에 유용 할 수 있습니다. 불감대 영역의 구성 방법에 대한 자세한 내용은

(문서 번호 300510EN)를 참조하십시오.

설명서

및

Lower Dead Zone

은 측정 범위를 줄이는 데 사용할 수 있는 수위 센서의

Rosemount Raptor 시스템 구성

상한 측정 한계

상한 불감대 영역

하한 측정 한계

하한 불감대 영역

5-8

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

구성

수위 센서(WLS)의 기준 시스템에서 탱크의 기준 시스템으로 변환하려면 거리 X는 다음 공식을 사 용해 계산해야 합니다.

X = (R-L1) - (L-L2).

X=탱크 제로 액위와 제로 수위 사이의 거리

L=제로 수위와 WLS 상단 표시 사이의 거리

R=탱크 기준 높이. 이 높이는 탱크 기준점과 탱크 제로 액위 사이의 거리입니다.

L1=탱크 기준점과 온도 센서 플랜지 사이의 거리

L2=WLS 상단 표시와 온도 센서 플랜지 사이의 거리

WLS 기준 시스템에서 탱크 기준 시스템으로 변환은 Rosemount 2240S가 처리합니다. 탱크 기 준 시스템에서 센서 하한(0%)과 센서 상한(100%)은 다음 공식으로 계산합니다.

센서 상한(100%) = L

센서 하한(0%) = X

여기에서 LA 는 수위 센서의 유효 길이이고, X는 제로 수위와 탱크 제로 액위(최소 물 거리) 사이 의 거리입니다(5-10 페이지의 표 5-2에 제시된 예 참조).

+ X

측정 상한 및 하한

측정 상한 및 측정 하한은 다음 공식을 사용해 계산합니다.

측정 상한(100%) = (L

+ X) - UDZ

측정 하한(0%) = X + LDZ

여기에서 UDZ는 불감대 영역 상한을 LDZ는 불감대 영역 하한을 의미합니다.

5장. 구성/작동

5-9

Rosemount 2240S

표 5-2. WLS 구성

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

구성 예

WLS의 구성은 기본적으로 아래 그림처럼 3가지 경우로 나뉠 수 있습니다.

제로 수위(0%)가 탱크 제로 액위보다 낮은 경우:

X < 0 X = 0 X > 0

예:

=500 mm, X= -50 mm.

LSL (0%)= -50 mm. USL(100%) = 500 + (-50)=450 mm.

100%

X<0

탱크 제로 액위

제로 수위

제로 수위(0%)가 탱크 제로 액위와 같은 경우

예: LA=500 mm, X=0 mm. LSL (0%) = 0 mm. USL (100%) = 500 mm.

100%

X=0

탱크 제로 액위

제로 수위

제로 수위(0%)가 탱크 제로 액위보다 높은 경우:

예: LA=500 mm, X=70 mm. LSL (0%) = 70 mm. USL (100%)= 500 + 70=570 mm.

100%

X>0

탱크 제로 액위

제로 수위

5-10

LSL=센서 하한

USL=센서 상한

=유효 길이

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

5.4 LED 신호

5.4.1 상태 LED

그림 5-6. 상태 LED

Rosemount 2240S 다중 입력 온도 트랜스미터에는 상태와 통신을 표시하기 위한 발광 다이오드 (LED)가 있습니다.

상태 LED는 다음을 표시합니다.

• 정상 작동(2초 간격으로 점멸)

• 수위 센서의 보정(5-6페이지의 “수위 센서 보정” 참조)

• 오류 코드

상태 LED

5장. 구성/작동

오류 코드

상태 LED는 다양한 점멸 간격을 사용해 오류 코드를 표시합니다. 정상 작동에서 LED는 2초에 한 번씩 깜박거립니다. 오류가 발생하면 LED는 코드 번호에 해당하는 순서에서 깜박인 다음 5초 동 안 일시 정지합니다. 이 순서는 계속 반복됩니다(자세한 내용은 6-7 페이지의 “장치 오류 LED 신 호” 참조).

5-11

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

5.4.2 통신 LED

그림 5-7. 통신 LED

Rosemount 2240S 다중 입력 온도 트랜스미터에는 통신 상태를 표시하는 다음과 같은 두 쌍의 LED가 있습니다.

• 수위 센서(WLS)가 연결된 경우, 두 LED 신호는 측정과 상태 정보가 Sensor bus를 통해 2240S에 전송된다는 것을 표시합니다.

• 두 LED는 2240S가 Tankbus를 통해 Rosemount 2410 탱크 허브와 통신한다는 것을 표 시합니다.

WLS

수신 및 송신

Tankbus

수신 및 송신

5-12

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

5.5 스위치 및 리셋 버튼

Rosemount 2240S

5.5.1 DIP 스위치

그림 5-8. DIP 스위치

Rosemount 2240S에는 4개의 DIP 스위치(그림 5-8 참조)가 있습니다.

DIP 스위치

1 2 3

Off

스위치는 다음 설정을 제어합니다.

표 5-3. DIP 스위치

번호 기능 설명

시뮬레이션

쓰기 보호

예비

평균 RTD

온도 측정과 PlantWeb 경보의 시뮬레이션을 활성화합니다.

구성 데이터의 쓰기 보호를 활성화합니다.

미사용

평균 온도 센서의 사용을 활성화합니다(5-4 페이지의 “탱크 평균 온도 계산” 참조).

시뮬레이션 스위치

시뮬레이션 스위치는 온도 소자의 저항 값을 시뮬레이션하는 데 사용할 수 있습니다. FOUNDATION fieldbus 시스템의 경우 PlantWeb 경보의 시뮬레이션도 가능합니다.

쓰기 보호 스위치

쓰기 보호 스위치는 2240S 데이터베이스 레지스터를 잠가 권한 없는 구성 변경을 방지합니다.

5장. 구성/작동

5-13

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

평균 DIP 스위치를 사용하여 자동 구성

평균 스위치는 표 5-4의 기본 설정에 따라 Rosemount 2240S의 자동 구성이 가능합니다.

표 5-4. 자동 구성 파라미터

5.5.2 리셋 버튼

그림 5-9. 리셋 버튼

구성 파라미터 on(평균) 위치의 스위치 off 위치(기본)의 스위치

Element Type 평균 스팟

Element Wiring 공통 리턴(4-16 페이지의 그림 4-9 참조) 공통 리턴(4-16 페이지의 그림 4-9 참조)

Conversion Method Cu90 Pt100

TankMaster WinSetup

2240 MTT Temperature Sensor

의

Auto Configuration

설치가 니다. 자세한 내용은 장치의 구성을 참조하십시오.

참고!

수동 구성은 스위치 설정을 무시할 수 있습니다.

다양한 구성 파라미터에 대한 자세한 내용은 5-3 페이지의 “기본 구성”을 참조하십시오.

프로세서를 강제로 재시작하려면 리셋 버튼을 사용합니다(자세한 내용은 6-6 페이지의 “리셋 및 WLS 보정” 참조).

구성 도구에서 자동 구성은 2240S 트랜스미터의 구성 창(

탭)에서 활성화할 수 있습니다.

의 기본 설정과 일치하지 않으면 온도 센서를 수동으로 구성해야 합

Rosemount Raptor 시스템 구성 설명서

(문서 번호 300510EN)에서 ATD

22XX ATD

창

5-14

리셋 버튼

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

5.6 TANKMASTER WINSETUP을 사용한 구성

TankMaster 소프트웨어 패키지는 Rosemount 탱크 계측 시스템의 설치 및 구성을 위한 강력하 고 사용하기 쉬운 도구를 제공합니다. 자세한 내용은

서 번호 300510EN)

Rosemount 2240S

Rosemount Raptor 시스템 구성 설명서(문

를 참조하십시오.

5.6.1 고급 구성

평균 온도 계산 가중 계수

탱크 평균 온도 계산에 사용하는 각 온도 소자의 가중 계수를 지정할 수 있습니다. 가중 계수를 사 용하면 온도 소자가 평균 온도 계산에 미치는 영향을 평가할 수 있습니다. 가중 계수는 주로 LPG 탱크에 사용합니다.

변환 방법

저항 온도 소자를 사용하는 경우, 저항 값은 다음을 사용해 온도 값으로 변환할 수 있습니다.

• 선형화 표

• 공식

• 온도 소자별 개별 공식

자세한 내용은

Rosemount Raptor 시스템 구성 설명서(문서 번호 300510EN)

를 참조하십시오.

5장. 구성/작동

5-15

Rosemount 2240S

5.7 FOUNDATION FIELDBUS 개요

이 절은 Rosemount 2240S 다중 입력 온도 트랜스미터에서 FOUNDATION Fieldbus 블록 조작 의 간략한 개요를 제공합니다.

Rosemount 2240S 시리즈에 사용하는 FOUNDATION Fieldbus 기술 및 기능 블록에 대한 자세 한 내용은 번호 00809-0100-4783)를 참조하십시오.

부록 C: Foundation fieldbus 블록 정보

및 FOUNDATION Fieldbus 블록 설명서(문서

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

5.7.1 블록 조작

필드 장치 내의 기능 블록은 프로세스 제어에 필요한 다양한 기능을 수행합니다. 기능 블록은 아날 로그 입력(AI) 기능뿐 아니라 비례-적분 미분(PID) 기능과 같은 프로세스 제어 기능을 수행합니다. 표준 기능 블록은 기능 블록 입력, 출력, 제어 파라미터, 이벤트, 알람, 모드를 정의하고 이런 정의 를 단일 장치 내에서 또는 필드버스 네트워크에서 실행할 수 있는 프로세스에 결합하는 공통 구조 를 제공합니다. 이런 방식은 기능 블록에 공통적인 특성의 식별을 단순화합니다.

필드버스 장치는 기능 블록 외에 기능 블록을 지원하기 위한 두 가지 다른 블록을 포함합니다. 이 런 두 블록은 리소스 블록과 트랜스듀서 블록입니다.

리소스 블록은 장치와 관련된 하드웨어에 특정한 특성을 포함하며 입력 또는 출력 파라미터가 없 습니다. 리소스 블록 내의 알고리즘은 물리적 장치 하드웨어의 일반 작동을 모니터링하고 제어합 니다. 장치 하나에는 하나의 리소스 블록만 정의할 수 있습니다.

트랜스듀서 블록은 기능 블록을 로컬 입력/출력 기능에 연결합니다. 트랜스듀서 블록은 센서 하드 웨어를 읽고 이펙터(액추에이터) 하드웨어에 씁니다.

리소스 블록

리소스 블록은 진단, 하드웨어, 전자 장치 및 모드 처리 정보를 포함합니다. 리소스 블록에 연결할 수 있는 입력 또는 출력은 없습니다.

측정 트랜스듀서 블록(TB1100)

측정 트랜스듀서 블록은 온도 측정값 및 온도 측정 데이터를 위한 2240S의 구성 파라미터를 포함 합니다. 그리고 진단을 포함한 장치 정보 및 구성, 공장 기본값으로 설정, 온도 트랜스미터 재시작 과 같은 기능을 포함합니다.

레지스터 트랜스듀서 블록(TB1200)

5-16

레지스터 트랜스듀서 블록을 사용하면 서비스 엔지니어가 장치의 모든 데이터베이스 레지스터에 액세스할 수 있습니다.

평균 온도 트랜스듀서 블록(TB1300)

평균 온도 트랜스듀서 블록은 2240S 다중 입력 온도 트랜스미터를 위한 평균 온도 계산의 구성 파라미터를 포함합니다.

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

그림 5-10. 아날로그 입력 블록

Rosemount 2240S

아날로그 입력 블록

OUT_D

OUT=블록 출력 값 및 상태 OUT_D=선택된 알람 조건을 표시하는 이산 출력

아날로그 입력(AI) 기능 블록은 필드 장치 측정값을 처리하고 측정값을 다른 기능 블록에 제공합 니다. AI 블록의 출력값은 공학 단위이며 측정의 품질을 나타내는 상태값을 포함합니다. 측정 장치 는 여러 측정값을 가지거나 다른 채널로부터 가져온 값을 가집니다. AI 블록이 처리하는 변수를 정 의하고 연결된 블록에 전송하려면 채널 번호를 사용합니다. 자세한 내용은

및

그 입력 블록”

다중 아날로그 입력 블록

다중 아날로그 입력(MAI) 블록은 온도 소자를 다른 기능 블록에 사용할 수 있게 합니다.

PID 블록

PID 기능 블록은 비례/적분/미분(PID) 제어를 수행하기 위해 필요한 모든 논리를 조합합니다. 이 블록은 모드 제어, 신호 스케일링 및 리미팅, 피드 포워드 제어, 오버라이드 트래킹, 알람 한계 감 지 및 신호 상태 전파를 지원합니다.

이 블록은 Standard와 Series인 두 가지 형태의 PID 방정식을 지원합니다. MATHFORM 파라미 터를 사용해 적합한 방정식을 선택할 수 있습니다. 표준 ISA PID 방정식이 기본으로 선택되어 있 습니다.

5-22 페이지의 “아날로그 입력 블록”

OUT

C-6 페이지의 “아날로

을 참조하십시오.

5장. 구성/작동

입력 선택기 블록

입력 선택기(ISEL) 기능 블록은 최대 8개 입력값의 첫 번째 양호, Hot Backup, 최대, 최소 또는 평 균을 선택해서 출력하는 데 사용됩니다. 이 블록은 신호 상태 전파를 지원합니다.

적분기 블록

적분기(INT) 기능 블록은 하나 또는 두 개 변수를 시간에 따라 적분합니다.

이 블록은 최대 2개 입력을 수신하고 6가지 입력 적산 방법과 2개 트립 출력을 포함합니다. 이 블 록은 한계를 사전 트립 또는 트립하기 위해 적분값 또는 축적값을 비교하고 한계에 도달한 경우 이 산 출력 신호를 생성합니다.

5-17

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

산술 블록

산술(ARTH) 기능 블록은 주 입력에 대한 범위 확장 기능을 제공합니다. 또한 9가지 산술 함수의 계산에도 사용할 수 있습니다.

제어 선택기 블록

제어 선택기 기능 블록은 2개 또는 3개 입력 중에서 출력할 하나의 입력을 선택합니다. 이 입력들 은 대부분 PID 또는 다른 기능 블록의 출력에 연결되어 있습니다. 입력 중 하나는 Normal로 인식 되고 나머지 2개는 무시됩니다.

출력 분배기 블록

출력 분배기 기능 블록은 단일 입력으로부터 2개의 제어 출력을 구동하는 기능을 제공합니다. 하 나의 PID 또는 다른 제어 블록의 출력을 이용해 2개 밸브 또는 다른 액추에이터를 제어합니다.

아날로그 출력 블록

아날로그 출력 기능 블록은 필드 장치에서 출력값을 수신하고 지정된 I/O 채널에 할당합니다. 자 세한 내용은 하십시오.

기능 블록 요약

5-29 페이지의 “아날로그 출력 블록”

및

C-9 페이지의 “아날로그 출력 블록”

을 참조

Rosemount 2240S 시리즈에서 사용할 수 있는 기능 블록은 다음과 같습니다.

• 아날로그 입력(AI)

• 아날로그 출력(AO)

• 다중 아날로그 입력(MAI)

• 입력 선택기(ISEL)

• 비례/적분/미분(PID)

• 출력 분배기(OS)

• 신호 특성화기(SGCR)

• 적분기(INT)

• 산술(ARTH)

• 제어 선택기(CS)

Rosemount 2240S 시리즈에 사용하는 FOUNDATION Fieldbus 기술 및 기능 블록에 대한 자세 한 내용은 FOUNDATION Fieldbus 블록 설명서(문서 번호 00809-0100-4783)를 참조하십시 오.

5-18

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

5.8 장치 기능

Rosemount 2240S

5.8.1 Link Active Scheduler

5.8.2 장치 주소 지정

표 5-5. FOUNDATION fieldbus 장치의 주소 범위

5.8.3 기능

Rosemount 2240S는 Link Active Scheduler(LAS)가 세그먼트와 연결 해제되는 경우 백업 LAS 로 작동하도록 지정할 수 있습니다. 2240S는 백업 LAS로서 호스트가 복구될 때까지 통신을 관리 합니다.

호스트 시스템은 특정 장치를 백업 LAS로 지정하도록 특별하게 설계된 설정 도구를 제공할 수 있 습니다. 제공하지 않는 경우 수동으로 구성할 수 있습니다.

Foundation fieldbus 장치는 표 5-5에 제시된 4가지 하위 범위로 나뉘는 주소를 사용합니다.

주소 범위(10진수) 주소 범위(16진수) 할당

0 - 15 00 - 0F 비워둠

16 - 247 10 - F7 영구 장치

248 - 251 F8 - FB 신규 또는 해체 장치

252 - 255 FC - FF 임시(“방문자”) 장치.

예: 375/475 커뮤니케이터

가상 통신 관계(VCR)

총 20개의 VCR이 있습니다. 1개는 영구적이며, 19개는 호스트 시스템에서 구성할 수 있습니다. 40개의 링크 개체를 사용할 수 있습니다.

표 5-6. 통신 파라미터

표 5-7. 실행 시간

네트워크 파라미터 값

Slot Time 8

Maximum Response Delay 5

Minimum Inter PDU Delay 8

블록 실행 시간

블록 실행 시간(ms)

다중 아날로그 입력(MAI)

아날로그 입력(AI)

아날로그 출력

비례/적분/미분(PID)

신호 특성화기(SGCR)

적분기(INT)

산술(ARTH)

입력 선택기(ISEL)

제어 선택기(CS)

출력 분배기(OS)

5장. 구성/작동

5-19

Rosemount 2240S

5.9 일반 블록 정보

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

5.9.1 모드

모드 변경

작동 모드를 변경하려면, MODE_BLK.TARGET을 원하는 모드로 설정합니다. 잠시 후, 블록이 올 바르게 작동하면 MODE_BLOCK.ACTUAL 파라미터는 모드 변경이 반영된 것입니다.

허용 모드

블록의 작동 모드를 권한 없이 변경하는 것을 방지할 수 있습니다. 이를 위해 원하는 작동 모드만 허용하려면 MODE_BLOCK.PERMITTED를 구성합니다. 항상 OOS를 허용 모드 중 하나로 선택 하길 권장합니다.

모드 유형

이 설명서에 설명된 절차의 경우 다음 모드를 이해하면 도움이 됩니다.

AUTO

블록이 수행하는 기능을 실행합니다. 블록에 출력이 있는 경우, 계속해서 업데이트됩니다. 일 반적으로 정상 작동 모드입니다.

Out of Service(OOS)

블록이 수행하는 기능을 실행하지 않습니다. 블록에 출력이 있는 경우, 일반적으로 업데이트 되지 않고 다운스트림 블록으로 전달된 값의 상태는 “BAD”가 됩니다. 블록의 구성을 변경하 려면 블록의 모드를 OOS로 변경합니다. 변경을 완료한 후 모드를 다시 AUTO로 변경합니다.

MAN

이 모드에서는 블록으로부터 전달된 변수를 테스트 및 오버라이드 목적을 위해 수동으로 설 정할 수 있습니다.

모드의 다른 유형

모드의 다른 유형으로 Cas, RCas, ROut, IMan 및 LO가 있습니다. 이런 유형 중 일부는 Rosemount 2240S의 다양한 기능 블록이 지원할 수 있습니다. 자세한 내용은 기능 블록 설 명서(문서 번호 00809-0100-4783)를 참조하십시오.

참고!

업스트림 블록을 OOS로 설정하면 모든 다운스트림 블록의 출력 상태에 영향을 미칩니다. 아래 그 림은 블록의 계층 구조를 보여줍니다.

리소스 블록 트랜스듀서

블록

아날로그 입력 (AI 블록)

기타 기능 블록

5-20

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

5.9.2 블록 인스턴스화

5.9.3 공장 구성

표 5-8. 2240S에서 사용 가능한 기능 블록

Rosemount 2240S는 기능 블록 인스턴스화의 사용을 지원합니다. 장치가 블록 인스턴스화를 지 원하는 경우, 특정 애플리케이션 요구와 일치하는 블록의 수 및 유형을 정의할 수 있습니다. 인스 턴스화가 가능한 블록의 수는 장치 내 메모리 크기 및 장치가 지원하는 블록 유형에 따라서만 제한 됩니다. 인스턴스화는 리소스 블록 및 트랜스듀서 블록과 같은 표준 장치 블록에 적용되지 않습니 다.

리소스 블록에서 파라미터 “FREE_SPACE”를 읽어 인스턴스화할 수 있는 블록의 개수를 결정할 수 있습니다. 인스턴스화한 블록은 “FREE_SPACE”의 4.6%를 차지합니다.

블록 인스턴스화는 호스트 제어 시스템 또는 구성 도구로 수행하지만, 모든 호스트가 이 기능을 수 행하는 것은 아닙니다. 자세한 내용은 호스트 또는 구성 도구 설명서를 참조하십시오.

기능 블록의 다음과 같은 고정 구성이 제공됩니다.

기능 블록 색인 기본 태그: 사용 가능

아날로그 입력(1) 1400 AI 1400 기본, 삭제 가능

아날로그 입력 1500 AI 1500 기본, 삭제 가능

아날로그 입력 1600 AI 1600 기본, 삭제 가능

아날로그 입력 1700 AI 1700 기본, 삭제 가능

아날로그 입력 1800 AI 1800 기본, 삭제 가능

아날로그 입력 1900 AI 1900 기본, 삭제 가능

아날로그 출력(2) 2000 AO 2000 기본, 삭제 가능

다중 아날로그 입력(MAI) 2100 MAI 2100 기본, 삭제 가능

다중 아날로그 입력(MAI) 2200 MAI 2200 기본, 삭제 가능

입력 선택기 2300 ISEL 2300 기본, 삭제 가능

입력 선택기 2400 ISEL 2400 기본, 삭제 가능

PID 2500 PID 2500 기본, 삭제 가능

출력 분배기 2600 OSPL 2600 기본, 삭제 가능

신호 특성화기 2700 CHAR 2700 기본, 삭제 가능

적분기 2800 INTEG 2800 기본, 삭제 가능

산술 2900 ARITH 2900 기본, 삭제 가능

제어 선택기 3000 CSEL 3000 기본, 삭제 가능

(1) 자세한 내용은 5-23 페이지의 “공장 지원 AI 블록”을 참조하십시오. (2) 자세한 내용은 5-29 페이지의 “아날로그 출력 블록”을 참조하십시오.

5장. 구성/작동

5-21

Rosemount 2240S

5.10 아날로그 입력 블록

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

5.10.1 AI 블록 구성

표 5-9. 2240S의 AI 블록 채널

AI 블록의 구성에는 최소 4개의 파라미터가 필요합니다. 해당 파라미터는 아래에 설명하며, 구성 예는 이 장의 끝에 제시합니다.

채널

원하는 센서 측정에 해당하는 채널을 선택합니다.

AI 블록 파라미터 TB 채널 값 프로세스 변수

Housing Temperature 1 CHANNEL_HOUSING_TEMPERATURE

Auxiliary device value 2 CHANNEL_SB_VALUE

Water level 3 CHANNEL_WATER_LEVEL

Pressure 4 CHANNEL_PRESSURE

Average liquid temperature 5 CHANNEL_ TEMP_AVERAGE_LIQUID

Average vapor temperature 6 CHANNEL_ TEMP_AVERAGE_VAPOR

Tank temperature 7 CHANNEL_TANK_TEMPERATURE

L_TYPE

L_TYPE 파라미터는 AI 블록의 원하는 출력에 대한 트랜스미터 측정(Housing Temperature, Auxiliary Device Value, Water Level, Pressure, Average Liquid Temperature, Average Vapor Temperature, Tank Temperature)의 관계를 정의합니다. 관계는 direct 또는 indirect root일 수 있습니다.

Direct

원하는 출력이 트랜스미터 측정(Housing Temperature, Auxiliary Device Value, Water Level, Pressure, Average Liquid Temperature, Average Vapor Temperature, Tank Temperature)과 동일하면 direct를 선택합니다.

Indirect

원하는 출력이 트랜스미터 측정값(예: 측정된 제품 액위를 바탕으로 최대 스팬의 비율로 표시 되는 액위 값)을 바탕으로 하는 계산된 측정값이면 indirect를 선택합니다. 트랜스미터 측정 값과 계산된 측정값 사이의 관계는 선형이 됩니다.

Indirect Square Root

원하는 출력이 트랜스미터 측정값을 바탕으로 추정된 측정값이며 센서 측정값과 추정 측정값 사이의 관계가 제곱근이면 Indirect square root를 선택합니다.

5-22

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

XD_SCALE 및 OUT_SCALE

XD_SCALE 및 OUT_SCALE은 각각 3개의 파라미터를 포함합니다. 0%, 100% 및 공학 단위. L_TYPE을 바탕으로 설정합니다.

L_TYPE이 Direct

원하는 출력이 측정된 변수이면 프로세스의 작동 범위를 나타내도록 XD_SCALE을 설정합니 다. XD_SCALE과 일치하는 OUT_SCALE을 설정합니다.

L_TYPE이 Indirect

추정 측정값이 센서 측정값을 바탕으로 하는 경우, 프로세스에서 센서가 볼 수 있는 작동 범 위를 나타내도록 XD_SCALE을 설정합니다. XD_SCALE 0 및 100% 포인트에 해당하는 추 정 측정값을 결정하고 OUT_SCALE에 추정 측정값을 설정합니다.

L_TYPE이 Indirect Square Root

추정 측정값이 센서 측정값을 바탕으로 하고 추정 측정값과 센서 측정값 사이의 관계가 제곱 근인 경우, 프로세스에서 센서가 볼 수 있는 작동 범위를 나타내도록 XD_SCALE을 설정합니 다. XD_SCALE 0 및 100% 포인트에 해당하는 추정 측정값을 결정하고 OUT_SCALE에 추 정 측정값을 설정합니다.

5.10.2 공장에서 공급하는 AI 블록

표 5-10. 2240S의 공장에서 공급하는 AI 블록

공학 단위

참고!

구성 오류를 방지하려면 장치가 지원하는 XD_SCALE 및 OUT_SCALE에만 공학 단위를 선택합니 다(C-19 페이지의 “지원하는 단위” 참조).

Rosemount 2240S에는 표 5-10에 따라 6개의 사전 구성 AI 블록이 제공됩니다. 필요한 경우 블 록 구성은 변경할 수 있습니다.

AI 블록 채널 L-Type 단위

1 CHANNEL_ TEMP_AVERAGE_LIQUID Direct deg C

2 CHANNEL_ TEMP_AVERAGE_VAPOR Direct deg C

3 CHANNEL_TANK_TEMPERATURE Direct deg C

4 CHANNEL_WATER_LEVEL Direct meter

5 CHANNEL_HOUSING_TEMPERATURE Direct deg C

6 CHANNEL_PRESSURE Direct bar

5장. 구성/작동

5-23

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

5.10.3 시뮬레이션

프로세스 변수와 경보의 실험실 테스트를 수행하기 위해 AI 블록의 모드를 수동으로 변경하고 출 력값을 조정하거나 구성 도구를 통해 시뮬레이션을 활성화하고 측정값과 상태에 값을 수동으로 입력할 수 있습니다. 두 경우에 먼저 필드 장치의 SIMULATE 스위치 (1)을 ON 위치로 설정해야 합니다(5-13 페이지의 “스위치 및 리셋 버튼” 참조).

시뮬레이션 사용 시 실제 측정값은 OUT 값 또는 상태에 영향을 미치지 않습니다.

5-24

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

5.10.4 필터링

그림 5-11. 아날로그 입력 기능 블록의 타이밍 다이어그램

필터링 기능은 장치의 응답 시간을 변경해서 입력이 빨리 변하더라도 출력은 천천히 변하도록 합 니다. 필터 시간 상수(초 단위)는 PV_FTIME 파라미터를 사용해 조정할 수 있습니다. 필터 기능을 비활성화하려면 필터 시간 상수를 “0”으로 설정합니다.

OUT(수동 모드)

OUT(자동 모드)

변화의 63%

FIELD_VAL

시간(초)

PV_FTIME

5장. 구성/작동

5-25

Rosemount 2240S

FIELD_VAL =

100 x (채널값 – EU*@0%)

(EU

@100% - EU*@0%)

XD_SCALE 값

PV = Channel Value

FIELD_VAL =

100 x (채널값 – EU*@0%)

(EU

@100% - EU*@0%)

XD_SCALE 값

PV = Channel Value

PV =

FIELD_VAL

100

x EU

@100% - EU**@0% + EU**@0%

OUT_SCALE 값

( )

FIELD_VAL =

100 x (채널값 – EU*@0%)

(EU

@100% - EU*@0%)

XD_SCALE 값

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

5.10.5 신호 변환

신호 변환 유형은 Linearization Type(L_TYPE) 파라미로 설정할 수 있습니다. 변환된 신호(XD_ SCALE의 비율)는 FIELD_VAL 파라미터를 통해 볼 수 있습니다.

FIELD_VAL =

100 x (채널값 – EU*@0%)

@100% - EU*@0%)

(EU

XD_SCALE 값

L_TYPE 파라미터를 사용하면 direct 또는 indirect 신호 변환을 선택할 수 있습니다.

Direct

Direct 신호 변환을 사용하면 신호를 액세스된 채널 입력 값(또는 시뮬레이션을 활성화한 경우 시 뮬레이션 값)으로 변환할 수 있습니다.

PV = Channel Value

Indirect

Indirect 신호 변환은 신호를 액세스된 채널 입력 값(또는 시뮬레이션을 활성화한 경우 시뮬레이 션 값)에 선형으로 지정된 범위(XD_SCALE)에서 PV와 OUT 파라미터(OUT_SCALE)의 범위와 단 위로 변환합니다.

PV =

( )

FIELD_VAL

100

x EU

@100% - EU**@0% + EU**@0%

OUT_SCALE 값

Indirect Square Root

Indirect Square Root 신호 변환은 indirect 신호 변환으로 계산한 값의 제곱근이며 PV와 OUT 파라미터의 범위와 단위로 변환합니다.

FIELD_VAL

( )

100

x (EU

@100 % - EU**@0%) + EU**@0%=

OUT_SCALE 값

변환된 입력 값이 LOW_CUT 파라미터에 지정된 한계보다 낮고 Low Cutoff I/O 옵션(IO_OPTS) 이 활성화된 경우(True), 변환된 값(PV)으로 “0”이 사용됩니다. 이 옵션은 차압 측정값이 “0”에 가 까울 경우 잘못 표시되는 값을 제거하는 데 유용하며 유량계와 같은 영점 기반 측정 장치에도 유용 할 수 있습니다.

참고!

Low Cutoff는 AI 블록이 지원하는 유일한 I/O 옵션입니다. I/O 옵션은 Manual 또는 Out of Service 모드에서만 설정할 수 있습니다.

5-26

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

5.10.6 모드

AI 기능 블록은 MODE_BLK 파라미터로 정의하는 다음과 같은 3가지 작동 모드를 지원합니다.

• Manual (Man) - 블록 출력(OUT)을 수동으로 설정할 수 있습니다.

• Automatic (Auto) - OUT이 아날로그 입력 측정값 또는 시뮬레이션을 활성화한 경우 시

뮬레이션 값을 반영합니다.

• Out of Service (O/S) - 블록이 처리되지 않습니다. FIELD_VAL 및 PV는 업데이트되지 않

고, OUT 상태는 Bad: Out of Service로 설정됩니다. BLOCK_ERR 파라미터가 Out of Service를 표시합니다. 이 모드에서는 모든 구성 가능한 파라미터를 변경할 수 있습니다. 블록의 대상 모드는 하나 이상의 지원 모드로 제한될 수 있습니다.

5장. 구성/작동

5-27

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

5.10.7 프로세스 알람

5.10.8 알람 우선순위

표 5-11. 알람 레벨 우선순위

프로세스 알람 감지는 OUT 값을 바탕으로 합니다. 다음 표준 알람의 알람 한계를 설정할 수 있습 니다.

• High(HI_LIM)

• High high(HI_HI_LIM)

• Low(LO_LIM)

• Low low(LO_LO_LIM)

알람 한계 부근에서 변수가 변동할 때 알람 채터링을 방지하려면 PV 스팬 비율의 알람 히스테리시 스는 ALARM_HYS 파라미터를 사용해 설정할 수 있습니다. 각 알람의 우선순위는 다음 파라미터 에 설정됩니다.

• HI_PRI

• HI_HI_PRI

• LO_PRI

• LO_LO_PRI

알람은 5가지 레벨의 우선순위로 그룹화됩니다.

우선순위 번호 우선순위 설명

0 알람 상태의 우선순위는 알람을 일으킨 상태가 해결된 후 0으로 변경됩니다.

1 우선순위 1의 알람 상태는 시스템이 인식하지만 운전자에게 보고되지 않습니다.

2 우선순위 2의 알람 상태는 운전자에게 보고되지만 운전자의 주의가 필요하지 않습니다(예: 진단

및 시스템 경보).

3-7 우선순위 3 - 7의 알람 상태는 우선순위가 높아질수록 주의가 필요합니다.

8-15 우선순위 8 - 15의 알람 상태는 우선순위가 높아질수록 중요 알람입니다.

5-28

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

5.11 아날로그 출력 블록

표 5-12. 2240S의 AO 블록 채널

표 5-13. 2240S의 공장에서 공급하는 AO 블록

Rosemount 2240S에는 표 5-13에 따라 사전 구성 아날로그 출력(AO) 블록이 제공됩니다. 필요 한 경우 블록 구성은 변경할 수 있습니다. 자세한 내용은 C-9 페이지의 “아날로그 출력 블록”을 참 조하십시오.

채널

원하는 센서 측정에 해당하는 채널을 선택합니다.

AI 블록 파라미터 TB 채널 값 프로세스 변수

Level 1 CHANNEL_LEVEL

AO 블록 채널 단위

1 CHANNEL_LEVEL m

XD_SCALE

XD_SCALE은 다음과 같은 3가지 파라미터를 포함합니다. 0%, 100% 및 공학 단위. AO 블록 채 널 값의 단위를 나타내도록 XD_SCALE을 설정합니다.

5.11.1 애플리케이션 예

표 5-14. 2240S 온도 트랜스미터의 기 능 블록 구성

액위 장치(5900S)

AI block

2240S 다중 입력 온도 트랜스미터를 Rosemount 5900S 레이더 액위계와 같은 액위 장치에서 액위 측정 데이터를 수신하도록 구성합니다.

2240S 온도 트랜스미터

AO 블록

OUT

CAS_IN

OUT

CAS_IN = 다른 기능 블록의 원격 설정값 OUT = 블록 출력 및 상태

XD_SCALE 단위는 AI 블록과 AO 블록에서 같아야 합니다.

5장. 구성/작동

5-29

Rosemount 2240S

5.12 다중 아날로그 입력 블록

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

5.12.1 MAI 블록 구성

표 5-15. 2240S의 MAI 블록 채널

5.12.2 공장에서 공급하는 MAI 블록

MAI 블록은 온도 소자 출력에 사용합니다. MAI 블록은 최대 8개의 온도 소자 측정값을 처리할 수 있으며 측정값을 다른 기능 블록에 제공합니다. MAI 블록의 출력값은 공학 단위이며 상태를 포함 합니다.

채널

원하는 센서 측정에 해당하는 채널을 선택합니다.

MAI 블록 파라미터 TB 채널 값 프로세스 변수

온도 소자 값 1-8 CHANNEL_TEMP_1 - CHANNEL_TEMP_8

온도 소자 값 9-16 CHANNEL_TEMP_9 - CHANNEL_TEMP_16

단위

MAI 기능 블록 채널 데이터는 측정 트랜스듀서 블록 TB 1100의 파라미터 TEMPERATURE_ UNIT에 지정된 동일한 단위를 사용합니다.

Rosemount 2240S에는 표 5-16에 따라 2개의 사전 구성 MAI 블록이 제공됩니다.

표 5-16. 2240S의 공장에서 공급하는 MAI 블록

MAI 블록 채널 단위

1 CHANNEL 1-8 deg C

2 CHANNEL 9-16 deg C

5-30

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

5.13 리소스 블록

Rosemount 2240S

5.13.1 FEATURES 및 FEATURE_SEL

FEATURES 파라미터는 읽기 전용이며 2240S가 지원하는 기능을 정의합니다. 2240S가 지원하 는 FEATURES 목록은 다음과 같습니다.

FEATURESS_SEL은 FEATURES 파라미터에서 지원되는 특징을 활성화하는데 사용됩니다. Rosemount 2240S의 기본 설정은 HARD W LOCK입니다. 해당하는 경우 지원되는 기능 중 하 나 이상을 선택합니다.

유니코드

태크명을 제외한 2240S의 모든 구성 가능한 문자열 변수는 8비트 문자열입니다. ASCII 또는 유니 코드를 사용할 수 있습니다. 구성 장치가 유니코드 8비트 문자열을 생성하면 유니코드 옵션 비트 를 설정해야 합니다.

보고서

2240S는 경보 보고서를 지원합니다. 이 기능을 사용하려면 기능 비트 문자열에서 보고서 옵션 비 트를 설정해야 합니다. 설정하지 않으면 호스트가 경보를 폴링해야 합니다. 이 비트가 설정되면 트 랜스미터가 경보를 보고합니다.

SOFT W LOCK 및 HARD W LOCK

보안 및 쓰기 잠금 기능에 대한 입력은 하드웨어 보안 스위치인 FEATURE_SEL 파라미터, WRITE_LOCK 파라미터 및 DEFINE_WRITE_LOCK 파라미터의 하드웨어와 소프트웨어 쓰기 잠 금 비트를 포함합니다.

WRITE_LOCK 파라미터는 WRITE_LOCK 파라미터의 내용을 지우는 작업을 제외하고 장치 내 파라미터의 수정을 방지합니다. 이 때 블록은 입력 및 출력을 정상적으로 업데이트하고 알고리 즘을 실행합니다. WRITE_LOCK 상태가 없어지면 WRITE_PRI 파라미터에 해당하는 우선순위로 WRITE_ALM 경보가 생성됩니다.

FEATURE_SEL 파라미터를 사용하면 하드웨어 쓰기 잠금, 소프트웨어 쓰기 잠금, 쓰기 잠금 없음 기능을 선택할 수 있습니다. 하드웨어 보안 기능을 활성화하려면 FEATURE_SEL 파라미터에서 HARD W LOCK 비트를 활성화합니다. 이 비트가 활성화되면 WRITE_LOCK 파라미터는 읽기 전 용으로 바뀌고 하드웨어 스위치의 상태를 나타냅니다.

소프트웨어 잠금을 활성화하려면 FEATURE_SEL 파라미터에서 SOFTW_LOCK 비트를 설정해 야 합니다. 이 비트가 설정되어 있으면 WRITE_LOCK 파라미터를 “Locked” 또는 “Not Locked” 로 설정할 수 있습니다. WRITE_LOCK 파라미터가 소프트웨어 잠금을 통해 “Locked”로 설정되면 DEFINE_WRITE_LOCK 파라미터를 통해 결정된 모든 사용자 쓰기 요청이 거부됩니다.

DEFINE_WRITE_LOCK 파라미터를 사용하면 쓰기 잠금 기능(소프트웨어와 하드웨어 모두)을 모 든 블록에 또는 리소스와 트랜스듀서 블록에만 적용할지를 구성할 수 있습니다. 프로세스 변수와 진단 같은 내부적으로 업데이트되는 데이터는 보안 스위치를 통해 제한되지 않습니다.

다음 표는 WRITE_LOCK 파라미터의 모든 가능한 구성을 제시합니다.

5장. 구성/작동

5-31

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

FEATURE_SEL HARDW_LOCK 비트

0(off) 0(off) 해당 없음 1(잠금 해제) 읽기 전용 해당 없음 모두

0(off) 1(on) 해당 없음 1(잠금 해제) 읽기/쓰기 해당 없음 모두

0(off) 1(on) 해당 없음 2(잠금) 읽기/쓰기 물리적 기능 블록에만 해당

0(off) 1(on) 해당 없음 2(잠금) 읽기/쓰기 모두 없음

1(on) 0(off)(1) 0(잠금 해제) 1(잠금 해제) 읽기 전용 해당 없음 모두

1(on) 0(off) 1(잠금) 2(잠금) 읽기 전용 물리적 기능 블록에만 해당

1(on) 0(off) 1(잠금) 2(잠금) 읽기 전용 모두 없음

(1) 하드웨어와 소프트웨어 쓰기 잠금 선택 비트는 같을 수 없으며 하드웨어 선택이 가장 높은 우선순위를 가집니다. HARDW_LOCK 비트를 1(on)로 설정하면 SOFTW_

LOCK 비트는 자동으로 0(off)으로 설정되고 읽기 전용이 됩니다.

5.13.2 MAX_NOTIFY

FEATURE_SEL SOFTW_LOCK 비트

보안 스위치 WRITE_LOCK WRITE_LOCK 읽기/쓰기DEFINE_WRITE_

LOCK

블록에 쓰기 액세스

MAX_NOTIFY 파라미터 값은 리소스가 확인을 받지 않고 전송할 수 있는 경보 보고서의 최대 수이며, 최대 수는 경보 메시지가 차지하는 버퍼 공간의 크기를 의미합니다. 과도한 경보 발생 을 제어하기 위해 LIM_NOTIFY 파라미터 값을 조정해 최대 수를 낮게 설정할 수 있습니다. LIM_ NOTIFY가 0으로 설정되면 경보가 보고되지 않습니다.

5-32

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

5.13.3 PlantWeb™ 경보

리소스 블록은 PlantWeb 경보에 대한 코디네이터 역할을 수행합니다. 트랜스미터 소프트웨어가 감지하는 장치 오류 중 일부와 관련된 정보를 포함하는 3가지 알람 파라미터(FAILED_ALARM, MAINT_ALARM 및 ADVISE_ALARM)가 있습니다. 또한 우선순위가 가장 높은 알람의 권장 조 치 텍스트를 표시하는 데 사용하는 RECOMMENDED_ACTION 파라미터 및 트랜스미터의 전체 상태를 표시하는 HEALTH_INDEX 파라미터(0 - 100)가 있습니다. FAILED_ALARM의 우선순위 가 가장 높고, 그 다음이 MAINT_ALARM이며, ADVISE_ALARM의 우선순위는 가장 낮습니다.

FAILED_ALARM

고장 알람은 장치 또는 장치의 부품을 작동 불능 상태로 만드는 장치 내 고장을 나타냅니다. 고 장 알람은 장치의 수리가 필요하고 고장을 즉시 해결해야 한다는 것을 의미합니다. 특히 FAILED_ ALARM과 관련된 5가지 파라미터가 있으며, 해당 파라미터는 아래에 설명합니다.

FAILED_ENABLE

이 파라미터는 알람을 전송할 장치를 작동 불능 상태로 만드는 장치 내 고장의 목록을 포함합 니다. 1 - 7의 우선순위 번호(7이 가장 높은 우선순위)가 매겨지는 고장의 목록은 아래에 제 시합니다.

이런 우선순위는 아래에 설명하는 FAILED_PRI 파라미터와 동일하지 않습니다. 우선순위 번 호는 장치 내에 하드 코드화되어 있으며 사용자가 구성할 수 없습니다.

1. Software Failure

2. Database Error

3. Auxiliary Device Error

4. Electronics Failure - Main Board

5. Memory Failure - FF I/O Board

6. Internal Communication Failure

7. Electronics Failure - FF I/O Board

FAILED_MASK

이 파라미터는 FAILED_ENABLE에 나열된 고장 상태를 가립니다. 비트가 on이면 상태가 알 람에서 가려지고 보고되지 않음을 의미합니다.

FAILED_PRI

FAILED_ALM의 알람 우선순위를 지정합니다(5-28 페이지의 “알람 우선순위” 참조). 기본값 은 0이고 권장 값은 8과 15 사이입니다.

FAILED_ACTIVE

이 파라미터는 활성화된 알람을 표시합니다.

FAILED_ALM

장치를 작동 불능 상태로 만드는 장치 내 고장을 나타내는 알람입니다.

5장. 구성/작동

5-33

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

MAINT_ALARM

유지보수 알람은 장치 또는 장치의 부품에 유지보수가 즉시 필요하다는 것을 의미합니다. 알람 상 태를 무시하면 장치는 결국 고장 나게 됩니다. MAINT_ALARM과 관련된 5가지 파라미터가 있으 며, 해당 파라미터는 아래에 설명합니다.

MAINT_ENABLE

MAINT_ENABLE 파라미터는 장치 또는 장치의 부품에 유지보수가 즉시 필요함을 나타내는 상태의 목록을 포함합니다. 1 - 7의 우선순위 번호(7이 가장 높은 우선순위)가 매겨지는 상태 의 목록은 아래에 제시합니다. 이런 우선순위는 아래에 설명하는 MAINT_PRI 파라미터와 동 일하지 않습니다. 우선순위 번호는 장치 내에 하드 코드화되어 있으며 사용자가 구성할 수 없 습니다.

(1)

상태의 목록

1. Device Simulation Active

2. Auxiliary Device Measurement Failure

3. Internal Temperature Out of Limits

4. Average Temperature Measurement Failure

5. Temperature Measurement Failure

6. Invalid Model Code

7. Configuration Error

MAIN_MASK

MAINT_MASK 파라미터는 MAINT_ENABLE에 나열된 고장 상태를 가립니다. 비트가 on이 면 상태가 알람에서 가려지고 보고되지 않음을 의미합니다.

MAINT_PRI

MAINT_PRI는 MAINT_ALM의 알람 우선순위를 지정합니다(5-28 페이지의 “알람 우선순 위” 참조). 기본값은 0이고 권장 값은 3과 7 사이입니다.

MAINT_ACTIVE

MAINT_ACTIVE 파라미터는 활성화된 알람을 표시합니다.

MAINT_ALM

장치에 유지보수가 즉시 필요함을 나타내는 알람입니다. 알람 상태를 무시하면 장치는 결국 고장 나게 됩니다.

은 다음과 같습니다.

5-34

(1) 유지보수 알람은 기본적으로 활성화되어 있지 않습니다.

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

ADVISE_ALARM

주의 알람은 장치의 주요 기능에 직접 영향을 미치지 않는 참고 상태를 표시합니다. ADVISE_ ALARM과 관련된 5가지 파라미터가 있으며, 해당 파라미터는 아래에 설명합니다.

ADVISE_ENABLE

ADVISE_ENABLE 파라미터는 장치의 주요 기능에 직접 영향을 미치지 않는 참고 상태의 목 록을 포함합니다.

1 - 2의 우선순위 번호(2가 가장 높은 우선순위)가 매겨지는 상태의 목록은 아래에 제시합니 다. 이런 우선순위는 아래에 설명하는 ADVISE_PRI 파라미터와 동일하지 않습니다. 우선순위 번호는 장치 내에 하드 코드화되어 있으며 사용자가 구성할 수 없습니다.

(1)

주의 목록

1. Auxiliary Device Measurement Close to Limit

2. PlantWeb Alerts Simulation Active

ADVISE_MASK

ADVISE_MASK 파라미터는 ADVISE_ENABLE에 나열된 고장 상태를 가립니다. 비트가 on 이면 상태가 알람에서 가려지고 보고되지 않음을 의미합니다.

ADVISE_PRI

ADVISE_PRI는 ADVISE_ALM의 알람 우선순위를 지정합니다(5-28 페이지의 “알람 우선순 위” 참조). 기본값은 0이고 권장 값은 1과 2 사이입니다.

ADVISE_ACTIVE

ADVISE_ACTIVE 파라미터는 활성화된 알람을 표시합니다.

ADVISE_ALM

ADVISE_ALM은 주의가 필요함을 나타내는 알람입니다. 이 상태는 프로세스 또는 장치 무결 성에 직접 영향을 미치지 않습니다.

은 다음과 같습니다.

PlantWeb 알람에 대한 권장 조치

RECOMMENDED_ACTION 파라미터는 활성화된 PlantWeb 알람의 유형과 특정 이벤트를 바탕 으로 취하는 권장 조치를 제공할 텍스트 문자열을 표시합니다(6-25 페이지의 표 6-13 및 6-26 페 이지의 표 6-14 참조).

(1) 주의 알람은 기본적으로 활성화되어 있지 않습니다.

5장. 구성/작동

5-35

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

5.14 475 필드 커뮤니케이터 메뉴 트리

그림 5-12. 필드 커뮤니케이터 메뉴 트리

1 Overview 2 Configure 3 Service Tools

2240S는 475 필드 커뮤니케이터를 사용해 구성할 수 있습니다. 아래의 메뉴 트리는 구성과 서비 스에 사용할 수 있는 옵션을 보여줍니다.

1 Device Status 2 Mode 3 Internal Temp 4 Internal Temp Status 5 Device information

1 Temperature Sensor Setup

1 Guided Setup 2 Manual Setup 3 Alert Setup

2 Water Level Sensor Setup

1 Device 2 Temperature Sensor 3 Water Level Sensor 4 Classic View

1 FF I/O Board 2 2240S Multi-input Temp Transmitter 3 Water Level Sensor 4 Simulation Alerts

1 Alerts 2 Variables 3 Trends 4 Maintenance 5 Simulate

1 Active Alerts 2 Restart/Reset

1 Measurement 2 Temp Element 1-8 3 Temp Element 9-16

1 Avg Liquid Temp 2 Avg Vapor Temp 3 Temp Element 1-4 4 Temp Element 5-8 5 Temp Element 9-12 6 Temp Element 13-16 7 Water Level 8 Internal Temp 9 Avg Tank Temp

1 Device Status 2 WLS Device Information and Status 3 Temp Element 1-8 Detailed Status 4 Temp Element 1-9 Detailed Status 5 Holding/Input Registers 6 Reset/Restore

1 Measurement 2 PlantWeb Alerts

5-36

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

5.15 AMS Device Manager를 사용한 구성

5.15.1 Guided Setup 시작

Rosemount 2240S는 장치 구성을 쉽게 하는 DD Method를 지원합니다. 다음 설명은 AMS Device Manager 애플리케이션을 사용해 FOUNDATION fieldbus 시스템에서 Rosemount 2240S를 구성하는 방법을 보여줍니다. 구성 파라미터에 대한 자세한 내용은 5-3 페이지의 “기본 구성”을 참조하십시오.

AMS에서 Rosemount 2240S를 구성하려면

1. Start 메뉴에서 AMS Device Manager 애플리케이션을 엽니다.

View>Device Connection View

3. FF 네트워크 아이콘을 더블 클릭하고 네트워크 노드를 펼친 다음 장치를 확인합니다.

4. 원하는 게이지 아이콘을 오른쪽 클릭하거나 더블 클릭하여 메뉴 옵션의 목록을 엽니다.

를 엽니다.

5장. 구성/작동

5. Overview 옵션을 선택합니다.

5-37

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

6. Change 버튼을 클릭하고 장치를 Out Of Service(OOS) 모드로 설정합니다. 지금 장치 모

드를 변경하지 않는 경우, Measurement Setup 마법사를 시작할 때 Out Of Service로 자 동으로 전환됩니다.

7. Guided Setup 버튼을 클릭하여 Guided Setup 창을 엽니다.

8. 원하는 센서 설정 버튼을 클릭하여 구성 마법사를 시작합니다. Temperature /Water Level Sensor Setup 마법사는 가장 일반적인 용도를 위한 장치의 구성을 쉽게 안내합니다. 이 마 법사는 마법사를 완료할 때까지 장치를 Out of Service 모드로 설정합니다. 구성 파라미터 의 확장 범위에 액세스하려면 Configure/Manual Setup 옵션을 참조하십시오.

5-38

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

9. 장치가 Out Of Service 모드로 설정되어 있지 않은 경우, 구성을 변경하려면 장치가 Out Of Service 모드에 있어야 한다는 경고 메시지가 나타납니다.

10. Next 버튼을 클릭하여 다음으로 진행합니다. 2240S 온도 트랜스미터는 자동으로 Out Of Service(OOS) 모드로 설정되며,

Setup - Units

창이 나타납니다.

Temperature /Water Level Sensor

5장. 구성/작동

5-39

Rosemount 2240S

5.15.2 Temperature Sensor Setup

1. 5-37 페이지의 “Guided Setup 시작”에 설명된 대로 Guided Setup을 시작합니다.

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

5-40

2. 온도의 원하는 측정 단위를 선택합니다. 온도 단위를 사용하는 다중 아날로그 입력(MAI) 블록 및 다른 블록의 파라미터가 영향을 받습니다. 아날로그 입력 블록의 파라미터는 영향 을 받지 않습니다.

3. Next 버튼을 클릭하여

Temperature Sensor Setup – Sensor Setup

창을 엽니다.

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

4. 이 창에서는 다음을 구성할 수 있습니다.

• Configuration method

• Conversion method

• Connection

• Number of Elements

• Element Type

온도 센서를 구성하는 방법에 대한 자세한 내용은 5-3 페이지의 “기본 구성”을 참조하십시오.

FOUNDATION Fieldbus 파라미터:

TRANSDUCER BLOCK 1100>CONFIG_METHOD

TRANSDUCER BLOCK 1100>CONVERSION_METHOD

TRANSDUCER BLOCK 1100>SENSOR_CONNECTION

TRANSDUCER BLOCK 1100>NUMBER_OF_SENSORS

TRANSDUCER BLOCK 1100>SENSOR_TYPE

5. Next 버튼을 클릭하여

Temperature Sensor Setup – Sensor Position

창을 엽니다

5장. 구성/작동

5-41

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

6. 온도 소자는 탱크 하단에서부터 위로 번호를 매깁니다. 제로 액위(Dipping Datum Plate) 부터 온도 소자까지의 거리로 측정한 각 소자의 위치를 입력합니다. 평균 온도 소자를 사용 하면 센서 소자별로 해당하는 액위의 위치를 입력합니다.

FOUNDATION Fieldbus 파라미터:

TRANSDUCER BLOCK 1300>INSERTION_DISTANCE

TRANSDUCER BLOCK 1300>SENSOR_POSITION_N

7. Finish 버튼을 클릭합니다.

5-42

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Temperature Sensor Setup

니다.

9. Water Level Sensor Setup 안내가 계속됩니다.

창에서 Finish 버튼을 클릭하여

Rosemount 2240S

Guided Setup

탭으로 돌아갑

5장. 구성/작동

5-43

Rosemount 2240S

5.15.3 Water Level Sensor Setup

1. 5-37 페이지의 “Guided Setup 시작”에 설명된 대로 Guided Setup을 시작합니다.

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

5-44

2. 원하는 측정 단위를 선택합니다. 아날로그 입력 블록의 파라미터는 영향을 받지 않습니다.

3. Next 버튼을 클릭하여

Water Level Sensor Setup – Sensor Setup

창을 엽니다.

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

4. 수위 센서를 보정하고 구성하는 방법에 대한 자세한 내용은 5.3.2절 및 5.3.3절을 참조하 십시오. 5.3.3절은 탱크 형상 및 Level Offset (X) 파라미터의 계산 방법을 설명합니다.

FOUNDATION Fieldbus 파라미터:

TRANSDUCER BLOCK 1100>SB_STATUS

TRANSDUCER BLOCK 1100>WLS_CALIBRATION

TRANSDUCER BLOCK 1100>SB_UPPER_DEAD_ZONE

TRANSDUCER BLOCK 1100>SB_LOWER_DEAD_ZONE

TRANSDUCER BLOCK 1100>WATER_LEVEL

5. Finish 버튼을 클릭하여 WLS 구성을 완료하고

Sensor Setup

창을 닫습니다.

5장. 구성/작동

5-45

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

5.16 PlantWeb 경보 설정

Alert Setup

활성 경보를 보는 방법에 대한 자세한 내용은 6-23 페이지의 “AMS에서 활성 경보 보기”를 참조 하십시오.

Alert Setup

1. Start 메뉴에서 AMS Device Manager 애플리케이션을 엽니다.

3. FF 네트워크 아이콘을 더블 클릭하고 네트워크 노드를 펼칩니다.

4. 원하는 게이지 아이콘을 오른쪽 클릭하거나 더블 클릭하여 메뉴 옵션의 목록을 엽니다.

창에서는 Plantweb 경보를 구성하고 활성화/비활성화할 수 있습니다.

창을 열려면

View>Device Connection View

를 엽니다.

5-46

5. 마우스 오른쪽 버튼을 클릭하고 Configure 옵션을 선택합니다.

6. Alert Setup 옵션을 선택합니다.

7. 원하는 탭(FF I/O Board, 2240S Multi-input Temperature Transmitter, Water Level Sensor, Simulation Alerts)을 선택합니다.

8. 다양한 오류 유형에 대한 경보를 구성합니다.

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

경보를 구성하려면

1. 원하는 탭(FF I/O Board, 2240S Multi-input Temperature Transmitter, Water Level Sensor, Simulation Alerts)을 선택합니다.

2. 이 창을 처음 열면 오류 유형과 경보의 기본 설정(Failed, Maintenance, Advisory)이 나타 납니다(5-48 페이지의 “경보 기본 설정” 참조). 각 오류 유형의 구성은 요구사항과 일치하 는 적절한 확인란을 선택해 변경할 수 있습니다.

3. PlantWeb 경보를 시뮬레이션할 때는 기본 구성으로 설정된 경보만 시뮬레이션됩니다(548 페이지의 “경보 기본 설정” 참조).

4. 구성을 완료하면 Send 버튼을 클릭하여 현재 경보 설정을 저장합니다.

5장. 구성/작동

5-47

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

5.16.1 경보 기본 설정

표 5-17. FF I/O 보드의 기본 Plantweb 경보 구성

표 5-18. 다중 입력 온도 트랜스미터의 기본 Plantweb 경보 구성

다음 기본 설정은 FF I/O 보드 및 다중 입력 온도 트랜스미터에 사용됩니다. 오류 유형은 원하는 경우 다른 방식으로 구성할 수 있습니다. 예를 들어, 는 기본값으로 온도 트랜스미터의 Maintenance 경보로 구성됩니다.

Temperature Measurement Failure

Alert Setup

오류

창에서는 경보 를 Failed 또는 Advisory로 활성화할 수 있습니다. 그러나 PlantWeb 경보를 시뮬레이션할 때는 기본 구성으로 설정된 경보만 표시됩니다. 따라서

Temperature Measurement Failure

오류는 Maintenance 경보로 구성된 경우에만 시뮬레이션할 수 있고, 그렇지 않은 경우 시뮬레이션할 수 없습니다.

FF I/O 보드

오류 유형 기본 구성 Enabled / Disabled

Electronics failure Main Board Failed alert Enabled

Electronics failure FF I/O Board Failed alert Enabled

Memory Failure FF I/O Board Failed alert Enabled

Internal communication failure Failed alert Enabled

다중 입력 온도 트랜스미터

오류 유형 기본 구성 Enabled / Disabled

Software failure Failed alert Enabled

Database error Maintenance alert Enabled

Internal Temperature Out of Limits Maintenance alert Enabled

Average Temperature Measurement Failure

Temperature Measurement Failure Maintenance alert Disabled

Invalid Model Code Maintenance alert Enabled

Configuration Error Maintenance alert Enabled

Maintenance alert Disabled

표 5-19. 수위 센서의 기본 Plantweb 경보 구성

표 5-20. 시뮬레이션의 기본 Plantweb 경보 구성

5-48

수위 센서

오류 유형 기본 구성 Enabled / Disabled

Auxiliary Device Error Failed alert Enabled

Auxiliary Device Measurement Failure Maintenance alert Disabled

Auxiliary Device Measurement Close to Limit

Advisory alert Disabled

시뮬레이션

오류 유형 기본 구성 Enabled / Disabled

Device Simulation Active Maintenance alert Enabled

Plantweb Alerts Simulation Active Advisory alert Enabled

5장. 구성/작동

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

Rosemount 2240S

서비스 및 문제해결6장

6.1 안전 메시지 ........................................ 6-1 페이지

6.2 서비스 ............................................ 6-2 페이지

6.3 문제해결........................................... 6-11 페이지

6.4 리소스 블록 ........................................ 6-21 페이지

6.5 트랜스듀서 블록 ..................................... 6-21 페이지

6.6 아날로그 입력(AI) 기능 블록 ............................ 6-22 페이지

6.7 Plantweb 경보 ...................................... 6-23 페이지

6.8 AMS의 Service Tools ................................. 6-27 페이지

6.1 안전 메시지

경고

안전 설치 및 서비스 지침을 따르지 않을 경우 심각한 부상이나 사망을 초래할 수 있습니다.

경고

폭발시 중상이나 사망을 초래할 수 있습니다.

6장. 서비스 및 문제해결

6-1

Rosemount 2240S

참조 설명서

00809-0115-2240, Rev CA

2014년 7월

6.2 서비스

6.2.1 입력 및 홀딩 레지스터 보기

Rosemount 2240S 다중 입력 온도 트랜스미터에는 가동 부품이 없어 최소한의 정기 하드웨어 유지보수만 필요합니다. 오작동의 경우, 외부 원인을 점검하고 아래에 제시하는 진단을 사용합니 다.

트랜스미터 데이터는 Input Register에 저장됩니다. 고급 사용자는 입력 레지스터의 내용을 확인 해 Rosemount 2240S가 올바르게 작동하는지를 확인할 수 있습니다.

Holding Register는 측정 성능을 제어하는 데 사용하는 구성 데이터와 같은 다양한 파라미터를 저장합니다. TankMaster WinSetup 구성 도구를 사용하면 대부분의 홀딩 레지스터는 적절한 값 입력 필드에 새 값을 입력해 간단하게 편집할 수 있습니다.

Rosemount 2240S의 입력 또는 홀딩 레지스터를 보려면 다음을 수행합니다.

1. TankMaster WinSetup 프로그램을 시작합니다.

ATD 장치

6-2

TankMaster WinSetup

합니다.

3. View Input Registers 또는 View Holding Registers 옵션을 선택하거나 Service 메뉴에서 Devices>View Input Registers / View Holding Registers를 선택합니다.

workspace에서 ATD 장치 아이콘을 마우스 오른쪽 버튼으로 클릭

6장. 서비스 및 문제해결
