Rosemount 2130 Quick Start Guide [pt]

Certificações do produto

00825-0222-4130, Rev AA

Chave de nível Rosemount™ 2130

Garfo vibratório

Junho de 2020

Certificações do produto Junho de 2020

1 Certificações do produto

1.1 Mensagens de segurança

Nota

Versões em outros idiomas deste Documento de Certificações de Produto
podem ser encontradas em Emerson.com/Rosemount.

2 Certificações do produto

Junho de 2020 Certificações do produto

ATENÇÃO

Se as instruções de segurança para instalação e manutenção não forem
seguidas, pode haver risco de morte ou lesões graves.

• Certifique-se de que a chave de nível seja instalada por pessoal

qualificado e em conformidade com o manual de procedimentos
aplicável.

• Use a chave de nível somente como especificado neste manual. Deixar

de fazê-lo pode danificar a proteção fornecida pela chave de nível.

• O peso da chave de nível com um flange pesado e comprimento de

forquilha estendido pode exceder 37 lb. (18 kg). É necessária uma
avaliação dos riscos antes de transportar, elevar e instalar a chave de
nível.

Explosões podem causar morte ou ferimentos graves.

• Verifique se o ambiente de funcionamento da chave de nível está de

acordo com as certificações adequadas de locais classificados.

• Antes de conectar um comunicador portátil em uma atmosfera

explosiva, certifique-se de que os instrumentos do circuito estejam
instalados de acordo com práticas de cabeamento em campo
intrinsecamente seguras ou à prova de incêndio.

• Em instalações à prova de explosão/à prova de chamas e não inflamável/

tipo n, não remova a tampa da caixa quando a chave de nível estiver
energizada.

• A tampa da caixa deve estar completamente engatada para satisfazer

aos requisitos à prova de chamas/explosão.

Choques elétricos podem causar morte ou ferimentos graves.

• Evite contato com os condutores e os terminais. A alta tensão presente

nos fios pode provocar choque elétrico.

• Certifique-se de que a alimentação elétrica da chave de nível esteja

desligada e que as linhas para qualquer outra fonte de alimentação
externa estejam desconectadas ou desenergizadas durante a ligação dos
fios da chave de nível.

• Certifique-se de que a ligação dos fios seja adequada para a corrente

elétrica e que o isolamento seja adequado para a tensão, a temperatura
e o ambiente.

Certificações do produto 3

Certificações do produto Junho de 2020

ATENÇÃO

Vazamentos no processo podem causar mortes ou ferimentos graves.

• Certifique-se de que a chave de nível seja manipulada com cuidado. Se a

vedação do processo estiver danificada, pode haver escape de gás do
recipiente (tanque) ou da tubulação.

Qualquer substituição de peças não reconhecidas pode ameaçar a
segurança. Reparos, p.ex., substituição de componentes, etc., também
podem ameaçar a segurança e não são permitidos sob nenhuma
circunstância.

• Modificações não autorizadas no produto são estritamente proibidas, à

medida que podem, de maneira imprevisível e não intencional, alterar o
desempenho e ameaçar a segurança. Modificações não autorizadas que
interferem na integridade de soldas ou flanges, como a realização de
perfurações adicionais, comprometem a integridade e a segurança do
produto. As classificações e certificações do equipamento não são mais
válidas em nenhum produto que tenha sido danificado ou modificado
sem a permissão prévia por escrito da Emerson. Toda continuação de
uso de produtos que tenham sido danificados ou modificados sem
autorização por escrito é exclusivamente por conta e risco do cliente.

ATENÇÃO

Acesso físico

Pessoal não autorizado tem o potencial para causar danos significativos e/ou
configuração incorreta dos equipamentos dos usuários finais. Isso pode ser
intencional ou não intencional e deve ser evitado.

A segurança física é uma parte importante de qualquer programa de
segurança e fundamental para proteger seu sistema. Restrinja o acesso físico
de pessoas não autorizadas para proteger os bens dos usuários finais. Isso se
aplica a todos os sistemas usados no local da instalação.

CUIDADO

Superf

ícies quentes

A vedação do flange e do processo podem estar quentes, em tem­peraturas elevadas do processo.

Deixe esfriar antes de fazer a manutenção.

4 Certificações do produto

Junho de 2020 Certificações do produto

1.2 Informações da diretiva da União Europeia

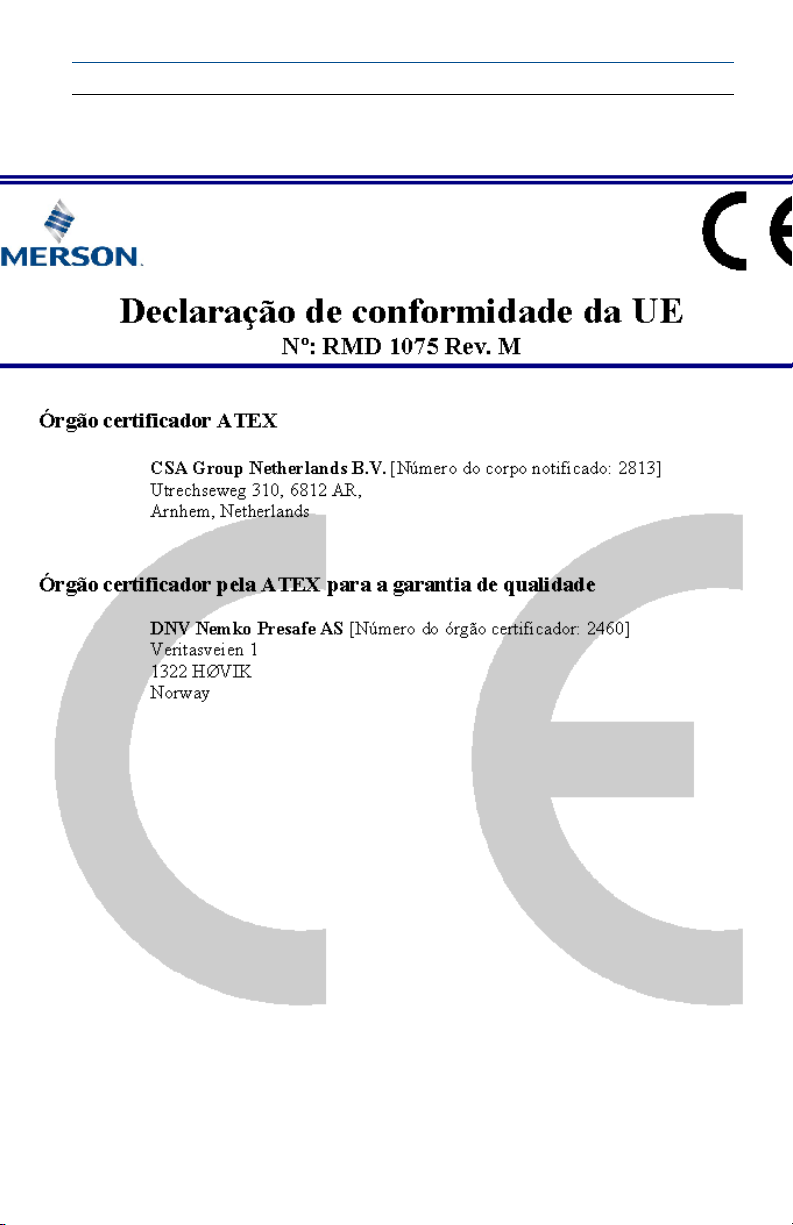

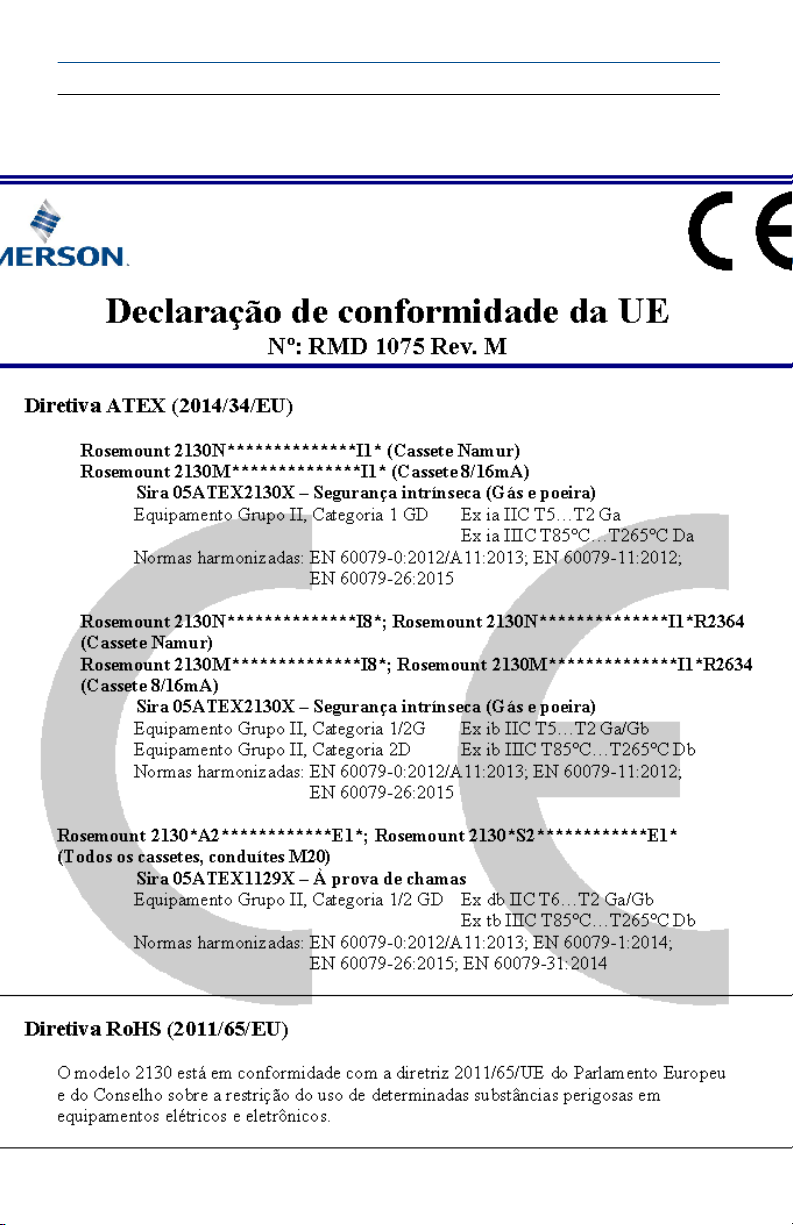

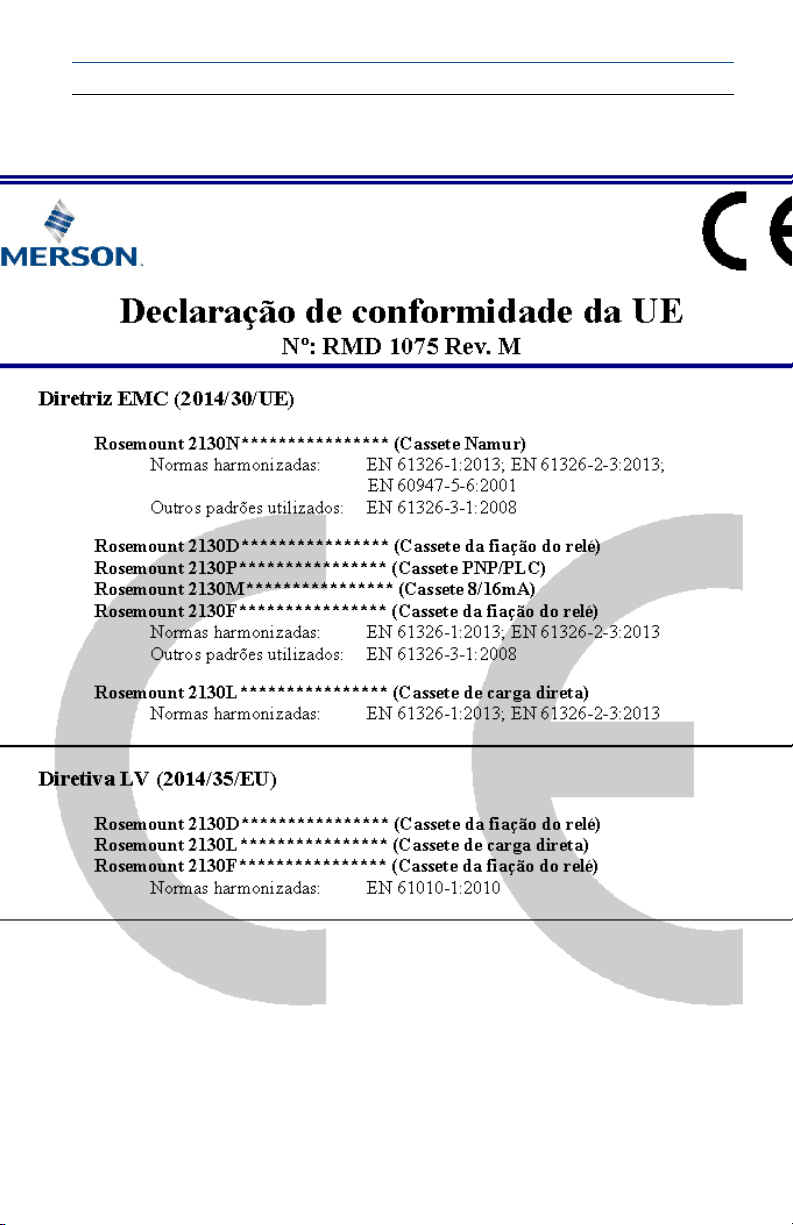

Uma cópia do certificado da Declaração de conformidade da UE pode ser
encontrada na seção Declaração de Conformidade da UE. A revisão mais
recente do certificado pode ser encontrada em Emerson.com/Rosemount.

1.3 Aprovação de transbordamento

Certificado

Testado por TÜV e aprovado para proteção contra transbordo de acordo
com os regulamentos da DIBt/WHG alemã. Certificado de acordo com
dispositivos de segurança para tanques e tubulações relacionados ao
controle de poluição da água.

Z-65.11-519

1.4 Aprovações navais

ABS

DNV GL

SRS

American Bureau of Shipping

DNV GL Group (exclui cassete de Relé de falha e alarme)

Registro de Envio Marítimo Russo (RMRS)

1.5 Aprovação NAMUR

O relatório do teste do tipo NE95 NAMUR está disponível mediante
solicitação. Está em conformidade com NAMUR NE21.

1.6

1.7

1.7.1 EUA Certificações usuais

Certificação de nível de integridade de segurança (SIL)

O Rosemount 2130 foi certificado independentemente para IEC 61508,
conforme exigido pela norma IEC 61511. A certificação foi conduzida pelo
Exida. O Rosemount 2130 é certificado com SIL2.

EUA

G5

Í

ndice de certificação do produto:

Proteção

ID do projeto

O chave de nível foi examinado e testado para determinar se o projeto está
em conformidade com os requisitos básicos elétricos, mecânicos e de
proteção contra incêndios da FM, um laboratório de testes reconhecido em

Certificações do produto 5

Locais normais (não classificado, área segura)

FM20NUS0006

Certificações do produto Junho de 2020

âmbito nacional (NRTL), certificado pela Federal Occupational Safety and
Health Administration (OSHA).

1.7.2 EUA Segurança intrínseca (IS)

I5

Índice de certificação do produto

Proteção

Certificado

Marcações

Desenhos de
controle

Instruções de
segurança

Segurança intrínseca (IS)

FM17US0355X

Classe I, Divisão 1, Grupos A, B, C e D
Classe I, Zona 0, AEx ia llC.

T5 (Ver desenhos de controle)

71097/1154 (com material eletrônico NAMUR)
Ui=15 V, Ii=32 mA, Pi=0,1 W, Ci=211 nF, Li=0,06 mH

71097/1314 (com material eletrônico 8/16 mA)
Ui=30 V, Ii=93 mA, Pi=0,65 W, Ci=12 nF, Li=0,035 mH

Consulte Instruções para instalações em área classificada (I5 e I6)

1.7.3 EUA À prova de explosão (XP)

E5

Í

ndice de certificação do produto

Proteção

ID do projeto

Marcações

Instruções de
segurança

6 Certificações do produto

À prova de explosões

FM20US0047

Classe I, Divisão 1, Grupos A, B, C e D

T6 (Consulte as instruções de segurança)

Tipo 4X

Consulte Instruções para instalações em área classificada (E5 e

E6)

Junho de 2020 Certificações do produto

1.8 Canadá

1.8.1 Certificação de localização normal Canadá

G6

Índice de certificação do produto:

Proteção

Certificado

O chave de nível foi examinado e testado para determinar se o projeto está
em conformidade com os requisitos básicos elétricos, mecânicos e de
proteção contra incêndios da FM, um laboratório de testes reconhecido em
âmbito nacional (NRTL), certificado pela Federal Occupational Safety and
Health Administration (OSHA).

1.8.2 Número de Registro Canadense

Locais normais (não classificado, área segura)

1805769

CRN

0F04227.2C

Os requisitos do CRN são atendidos quando um Rosemount 2130 garfo
vibratório aprovado pela CSA chave de nível (códigos G6, E6, ou I6) for
configurado com peças de aço inoxidável molhadas do processo 316/316L
(1.4401/1.4404) e ligações do processo flangeadas ASME B16.5 ou NPT
roscadas de 2 pol. a 8-in. .

Certificações do produto 7

Certificações do produto Junho de 2020

1.8.3 Canadá Segurança intrínseca (IS) e à prova de incêndio (NI)

I6

Índice de certificação do produto

Proteção

Certificado

Marcações

Desenhos de
controle

Invólucro

Instruções de
segurança

I6

Segurança intrínseca (IS)

1786345

Classe I, Divisão 1, Grupos A, B, C e D
Classe I, Zona 0, Ex ia IIC

T5 (Ver desenhos de controle e instruções de segurança)

71097/1179 (com material eletrônico NAMUR)
Ui=15 V, Ii=32 mA, Pi=0,1 W, Ci=211 nF, Li=0,06 mH

71097/1315 (com material eletrônico 8/16 mA)
Ui=30 V, Ii=93 mA, Pi=0,65 W, Ci=12 nF, Li=0,035 mH

Única vedação do processo

Consulte Instruções para instalações em área classificada (I5 e I6)

Índice de certificação do produto

Proteção

Certificado

Marcações

Desenhos de
controle

Instruções de
segurança

8 Certificações do produto

À prova de incêndio (NI)

1786345

Classe I, Divisão 2, Grupos A, B, C e D

T5 (Ver desenhos de controle e instruções de segurança)

71097/1179 (com material eletrônico NAMUR)
Ui=15 V, Ii=32 mA, Pi=0,1 W, Ci=211 nF, Li=0,06 mH

71097/1315 (com material eletrônico 8/16 mA)
Ui=30 V, Ii=93 mA, Pi=0,65 W, Ci=12 nF, Li=0,035 mH

Consulte Instruções para instalações em área classificada (I5 e I6)

Junho de 2020 Certificações do produto

1.8.4 Canadá à prova de explosão (XP)

E6

Índice de certificação do produto

Proteção

ID do projeto

Marcações

Invólucro

Instruções de
segurança

À prova de explosão (XP)

1786345

Classe I, Divisão 1, Grupos A, B, C e D

T6 (Consulte as instruções de segurança)

Tipo 4X
Única vedação do processo

Consulte Instruções para instalações em área classificada (E5 e

E6)

1.9 Europa

1.9.1 ATEX Segurança intrínseca (IS)

I1

Índice de certificação do produto

Proteção

Certificado

Marcações

Instruções de
segurança

Segurança intrínseca (IS) para atmosferas com gás e poeira

Sira 05ATEX2130X

II 1 GD
Ex ia IIC T5...T2 Ga
Ex ia IIIC T85 °C...T265 °C Da

Consulte Instruções para instalações em área classificada (I1 e I7)

Certificações do produto 9

Certificações do produto Junho de 2020

1.9.2 Certificação à prova de chamas (FLP) e à prova de poeira (DP) ATEX

E1

Índice de certificação do produto

Proteção

Certificado

Marcações

Instruções de
segurança

À prova de chamas e poeira

SIRA 05ATEX1129X

II 1/2 GD
Ex db IIC T6...T2 Ga/Gb
Ex tb IIIC T85 °C...T265 °C Db

Consulte Instruções para instalações em área classificada (E1 e

E7)

1.10 China

1.10.1 NEPSI Segurança intrínseca (IS)

I3

Índice de certificação do produto

Proteção

Certificado

Marcações

Parâmetros
elétricos

Instruções de
segurança

Segurança intrínseca (IS) para eletrônicos NAMUR

GYJ16.1464X

Ex ia IIC T5~T2

Ui=15 V, Ii=32 mA, Pi=0,1 W, Ci=12 nF, Li=0,06 mH

Consulte o certificado.

1.10.2 Certificação à prova de chamas e poeira NEPSI

E3

Í

ndice de certificação do produto

Proteção

Certificado

Marcações

Instruções de
segurança

10 Certificações do produto

À prova de chamas e poeira

GYJ16.1463X

Ex d IIC T6~T2
DIP A21 TA (T85 °C ~ 265 °C) IP6X

Consulte o certificado.

Junho de 2020 Certificações do produto

1.11 Brasil

1.11.1 INMETRO Segurança intrínseca (IS)

I2

Índice de certificação do produto

Proteção

Certificado

Marcações

Parâmetros
elétricos

Instruções de
segurança

Condições especiais de uso seguro (X)

1. Sob certas circunstâncias extremas, as partes não metálicas do
equipamento podem ser capazes de gerar um nível capaz de ignição
de carga eletrostática. O equipamento deve ser limpo somente com
um pano úmido.

Segurança intrínseca para atmosferas com gás e poeira

UL-BR 18.0441X

Ex ia IIC T5...T2 Ga
Ex ia IIIC T85 °C...T265 °C Da

NAMUR:
Ui = 15V / Ii = 32mA / Pi = 0,1 W / Ci = 12 µF / Li = 0,06 mH
8/16 mA:
Ui = 30 V / Ii = 93 mA / Pi = 0,65 W / Ci = 12 µF / Li = 0,035 mH

Consulte o certificado.

2. A classe de temperatura da instalação será determinada a partir da
temperatura mais alta ambiente ou do processo.

1.11.2 INMETRO à prova de chamas (FLP)

E2

Í

ndice de certificação do produto

Proteção

Certificado

Marcações

Instruções de
segurança

Certificações do produto 11

À prova de chamas e poeira

UL-BR 18.0284X

Ex db IIC T6...T2 Ga/Gb
Ex tb IIIC T85 °C...T265 °C Db

Consulte o certificado.

Certificações do produto Junho de 2020

Condições especiais de uso seguro (X)

1. A classe de temperatura e a temperatura de superfície máxima para
pós (T**°C) são definidas pela temperatura ambiente e a
temperatura de processo apropriadas.

2. Quando revestidas com uma pintura não padrão, o invólucro é não
condutor e pode gerar um nível capaz de ignição de carga
eletrostática sob certas circunstâncias extremas. O usuário deve
garantir que o equipamento não seja instalado em um local que
possa estar sujeito a condições externas que poderiam causar um
acúmulo de cargas eletrostáticas em superfícies não condutoras. O
equipamento deve ser limpo somente com um pano úmido.

1.12 Internacional

1.12.1 IECEx Segurança Intrínseca (IS)

I7

Índice de certificação do produto

Proteção

Certificado

Marcações

Instruções de
segurança

Segurança intrínseca (IS) para atmosferas com gás e poeira

IECEx SIR 06.0070X

Ex ia IIC T5...T2 Ga
Ex ia IIIC T85 °C...T265 °C Da

Consulte Instruções para instalações em área classificada (I1 e I7)

1.12.2 IECEx à prova de chamas (FLP) e poeira

E7

Í

ndice de certificação do produto

Proteção

Certificado

Marcações

Instruções de
segurança

12 Certificações do produto

À prova de chamas e poeira

IECEx SIR 06.0051X

Ex db IIC T6...T2 Ga/Gb
Ex tb IIIC T85 °C...T265 °C Db

Consulte Instruções para instalações em área classificada (E1 e

E7)

Junho de 2020 Certificações do produto

1.13 Technical Regulations Customs Union (EAC)

1.13.1 Regulamentos Técnicos da União Aduaneira (EAC) de segurança intrínseca (IS)

IM

Índice de certificação do produto

Proteção

Certificado

Marcações

Segurança intrínseca (IS)

RU C-GB.AB72.B.01385
(material eletrônico NAMUR e 8/16 mA somente)

Marcações para 2130***M:

0Exia IIC T5 X (-50 °C < Ta < +80 °C);
0Exia IIC T4 X (-50 °C < Ta < +69 °C);
0Exia IIC T3 X (-50 °C < Ta < +50 °C);

Marcações para 2130***E:

0Exia IIC T5 X (-50 °C < Ta < +80 °C);
0Exia IIC T4 X (-50 °C < Ta < +77 °C);
0Exia IIC T3 X (-50 °C < Ta < +71 °C);
0Exia IIC T2 X (-50 °C < Ta < +65 °C);

Consulte o certificado para obter condições especiais para uso seguro (X).

Certificações do produto 13

Certificações do produto Junho de 2020

1.13.2 Regulamento Técnico da União Aduaneira (EAC) à prova de chamas (FLP)

EM

Índice de certificação do produto

Proteção

Certificado

Marcações

À prova de chamas (FLP)

RU C-GB.AB72.B.01385
(Entrada do conduíte/rosca de cabo M20 apenas

Marcações para 2130***M:

1Exd IIC T6 X (-40 °C < Ta < +75 °C);
1Exd IIC T5 X (-40 °C < Ta < +70 °C);
1Exd IIC T4 X (-40 °C < Ta < +65 °C);
1Exd IIC T3 X (-40 °C < Ta < +50 °C)

Marcações para 2130***E

1Exd IIC T6 X (-40 °C < Ta < +75 °C);
1Exd IIC T5 X (-40 °C < Ta < +74 °C);
1Exd IIC T4 X (-40 °C < Ta < +73 °C);
1Exd IIC T3 X (-40 °C < Ta < +69 °C);
1Exd IIC T2 X (-40 °C < Ta < +65 °C)

Consulte o certificado para obter condições especiais para uso seguro (X).

14 Certificações do produto

Junho de 2020 Certificações do produto

1.14 Instruções para instalações em área classificada (E5 e E6)

Números de modelos abrangidos:
2130**9E***********E5***
2130**9E***********E6***
2130**9M***********E5***
2130**9M***********E6***
(“*” indica opções em construção, função e materiais.)
As seguintes instruções se aplicam a equipamentos cobertos pela

Certificação de produto códigos E5 e E6:

1. O equipamento pode ser usado com gases e vapores inflamáveis
com aparelhos Classe 1, Divisão 1, Grupos A, B, C e D.

2. Versões à prova de explosão aprovadas do 2130***E são certificadas
para uso em temperaturas ambientes entre –58 °F e 167 °F (–50 °C a
75 °C) e com uma temperatura máxima de processo de 500 °F
(260 °C).

Versões à prova de explosão aprovadas do 2130***M são
certificadas para uso em temperaturas ambientes entre –40 °F e
167 °F (–40 °C a 75 °C) e com uma temperatura máxima de processo
de 356 °F (180 °C)

3. A instalação deste equipamento deve ser executada por pessoal com
treinamento adequado, de acordo com o manual de procedimentos
aplicável.

4. A inspeção e a manutenção deste equipamento devem ser
executadas por pessoal com treinamento adequado, de acordo com
o manual de procedimentos aplicável.

5. O usuário não deve reparar o equipamento.

6. A certificação deste equipamento depende dos seguintes materiais
utilizados na sua construção:

Certificações do produto 15

Certificações do produto Junho de 2020

Corpo: Liga de alumínio (ASTM B85 360.0) ou aço inoxidável

Tampa: Liga de alumínio (ASTM B85 360.0) ou aço inoxidável

Sonda: Aço inoxidável 316 ou liga C276 (UNS N10276) e liga C

Preenchimento
da sonda:

Vedação da tam­pa:

316

316

(UNS N10002)

Perlito

Silicone

Se houver a probabilidade de o equipamento entrar em contato com
substâncias agressivas, é responsabilidade do usuário tomar as
precauções adequadas para evitar que ele seja afetado
negativamente, garantindo, portanto, que o tipo de proteção não
seja comprometido.

Substâncias agressivas: Líquidos ou gases ácidos que podem atacar
metais ou solventes que podem afetar materiais poliméricos.
Precauções adequadas: Verificações regulares como parte de
inspeções de rotina ou o estabelecimento, a partir de uma folha de
dados do material, que ele é resistente a produtos químicos
específicos.
A liga metálica usada no material do invólucro pode estar na
superfície acessível deste equipamento; no caso de incidentes raros,
podem ocorrer fontes de ignição devido a impacto e faíscas por
atrito. Isto deve ser considerado quando o Rosemount 2130 for
instalado em locais que exigem especificamente equipamentos
Classe 1, Divisão 1.

7. É responsabilidade do usuário garantir que::
a. Os limites de tensão e de corrente para este equipamento

não sejam excedidos.

b. Os requisitos de junção entre a sonda e o tanque do vaso

sejam compatíveis com o meio do processo.

c. O aperto da junta esteja correto para o material de junção

usado.

d. Somente dispositivos para entrada de cabo adequados e

certificados podem ser usados ao conectar este
equipamento.

e. Qualquer entrada de cabo não usada seja vedada com bujões

de vedação adequados e certificados.

16 Certificações do produto

Junho de 2020 Certificações do produto

8. O garfo da sonda está sujeito a pequenas tensões vibratórias como
parte da sua função normal. Já que isso fornece uma parede de
separação, é recomendado que o garfo seja inspecionado a cada dois
anos quanto a sinais de defeito.

9. Dados técnicos

a. Codificação: Classe I, Divisão 1, Grupos A, B, C e D

b. Temperatura:

2130**9E***********E5***, 2130**9E***********E6***:

Classes de tempera-

tura

T6,T5,T4,T3,T2,T1 75 °C 80 °C

T5,T4,T3,T2,T1 74 °C 95 °C

T4,T3,T2,T1 73 °C 125 °C

T3,T2,T1 69 °C 185 °C

T2,T1 65 °C 260 °C

Temperatura máxi-

ma do ar ambiente

(Ta)

Temperatura máxi-

ma do processo (Tp)

Temperatura máxima do ar ambiente (Ta) = -50 °C
Temperatura máxima do processo (Tp) = -70 °C

2130**9M***********E5***, 2130**9M***********E6***:

Classes de tempera-

tura

T6,T5,T4,T3,T2,T1 75 °C 75 °C

T5,T4,T3,T2,T1 70 °C 90 °C

T4,T3,T2,T1 65 °C 125 °C

T3,T2,T1 50 °C 180 °C

Temperatura máxi-

ma do ar ambiente

(Ta)

Temperatura máxi-

ma do processo (Tp)

Temperatura máxima do ar ambiente (Ta) = -40 °C
Temperatura máxima do processo (Tp) = -40 °C

c. Ela não deve exceder a classificação do acoplamento ou

flange instalados.

d. Para detalhes elétricos e classificações de pressão, consulte

Rosemount 2130 Folha de dados do produto.

e. Ano de fabricação: Impresso na etiqueta do produto.

10. Seleção de cabos

Certificações do produto 17

Certificações do produto Junho de 2020

a. É de responsabilidade do usuário garantir a utilização de cabo

com classe de temperatura adequada.

2130**9E***********E5*** e 2130**9E***********E6***

Classe T Classificação de temperatura

T6 Acima de 185 °F (85 °C)

T5 Acima de 212 °F (100 °C)

T4 Acima de 275 °F (135 °C)

T3 Acima de 320 °F (160 °C)

do cabo

18 Certificações do produto

Junho de 2020 Certificações do produto

1.15 Instruções para instalações em área classificada (I5 e I6)

Números de modelos abrangidos:
2130N**************I5***
2130N**************I6***
2130M**************I5***
2130M**************I6***
(“*” indica opções em construção, função e materiais.)
As seguintes instruções se aplicam a equipamentos cobertos pela

Certificação de produto códigos I5 e I6:

1. As versões aprovadas como intrinsecamente seguras do Rosemount
2130 podem ser usadas em áreas classificadas com gases e vapores
inflamáveis Classe 1 Divisão 1 Grupos A, B, C e D, e Classe 1 Zona 0
Grupo IIC quando instaladas de acordo com os desenhos de controle
71097/1154, 71097/1314, 71097/1179 ou 71097/1315. O
Rosemount 2130 Manual de referência possui cópias dos desenhos
de controle.

2. As versões aprovadas como não inflamáveis (NI) do Rosemount 2130
podem ser usadas em áreas classificadas com gases e vapores
inflamáveis Classe 1 Divisão 2 Grupos A, B, C e D quando instaladas
de acordo com os Desenhos de controle 71097/1179 ou
71097/1315. O Rosemount 2130 Manual de referência possui cópias
dos desenhos de controle.

3. Os componentes eletrônicos do equipamento sejam certificados
somente para uso em temperaturas ambientes com variação entre –
58 a 176 °F (–50 a 80 °C). Ele não deve ser usado fora desta faixa. No
entanto, a sonda pode estar localizada no meio do processo, que
pode estar a uma temperatura mais elevada do que o material
eletrônico, mas não deve ser maior do que a Classe de temperatura
do respectivo gás/meio do processo..

4. É uma condição de aprovação que a temperatura do componente
eletrônico esteja na faixa entre –58 e 176 °F (–50 a 80 °C). Não deve
ser usado fora desta faixa. Limite a temperatura ambiente externa
quando a temperatura do processo for elevada.

5. Pessoal com treinamento adequado deve executar a instalação
deste, de acordo com o manual de procedimentos aplicável.

6. O usuário não deve reparar o equipamento.

7. Se houver a probabilidade de o equipamento entrar em contato com
substâncias agressivas, é responsabilidade do usuário tomar as
precauções adequadas para evitar que ele seja afetado

Certificações do produto 19

Certificações do produto Junho de 2020

negativamente, garantindo, portanto, que o tipo de proteção não
seja comprometido.

Substâncias agressivas: Líquidos ou gases ácidos que podem atacar
metais ou solventes que podem afetar materiais poliméricos.
Precauções adequadas: Verificações regulares como parte de
inspeções de rotina ou o estabelecimento, a partir de uma folha de
dados do material, que ele é resistente a produtos químicos
específicos.
A liga metálica usada no material do invólucro pode estar na
superfície acessível deste equipamento; no caso de incidentes raros,
podem ocorrer fontes de ignição devido a impacto e faíscas por
atrito. Isto deve ser considerado quando o Rosemount 2130 for
instalado em locais que exigem especificamente equipamentos
Classe 1, Divisão 1.

8. Se o invólucro é feito de um material de liga ou plástico, as seguintes
precauções devem ser observadas:

a. A liga metálica usada no material do invólucro pode estar na

superfície acessível deste equipamento; no caso de incidentes
raros, podem ocorrer fontes de ignição devido a impacto e
faíscas por atrito..

b. Sob certas circunstâncias extremas, as partes não metálicas

incorporada no gabinete do Rosemount 2130 podem gerar
um nível capaz de ignição de carga eletrostática. Portanto,
quando usados em aplicações que exijam especificamente
equipamentos do Grupo II, Categoria 1, o Rosemount 2130
não deve ser instalado em um local em que as condições
externas conduzam ao acúmulo de carga eletrostática em tais
superfícies. Além disso, o Rosemount 2130 só deve ser limpo
com um pano úmido.

9. Dados técnicos

a. Codificação de Segurança Intrínseca (I5 e I6):

Classe I, Divisão 1, Grupos A, B, C e D
Classe I, Zona 0, AEx ia llC.
Codificação À prova de incêndio (I6):
Classe I, Divisão 2, Grupos A, B, C e D

b. Parâmetros de entrada:

Ui=15 V, Ii=32 mA, Pi=0,1 W, Ci=211 nF, Li=0,06 mH (com
material eletrônico NAMUR)

Ui=30 V, Ii=93 mA, Pi=0,65 W, Ci=12 nF, Li=0,035 mH (com
material eletrônico de 8/16 mA)

c. Materiais: Consulte Rosemount 2130 Folha de dados do

produto.

20 Certificações do produto

Junho de 2020 Certificações do produto

d. Ano de fabricação: Impresso na etiqueta do produto.

Certificações do produto 21

Certificações do produto Junho de 2020

1.16 Instruções para instalações em área classificada (E1 e E7)

Números de modelos abrangidos:
2130*A2E***********E1****
2130*S2E***********E1****
2130*A2E***********E7****
2130*S2E***********E7****
2130*A2M***********E1****
2130*S2M***********E1****
2130*A2M***********E7****
2130*S2M***********E7****
(“*” indica opções em construção, função e materiais.)
As seguintes instruções se aplicam a equipamentos cobertos pela

Certificação de produto códigos E1 e E7:

1. O equipamento pode ser usado com gases e vapores inflamáveis
com aparelhos dos grupos IIA, IIB e IIC e classes de temperatura T1,
T2, T3, T4, T5 e T6 (IECEx: nas Zonas 1 e 2. A sonda pode ser instalada
em um vaso Zona 0]. A classe de temperatura da instalação será
determinada a partir da temperatura mais alta ambiente ou do
processo.

2. O equipamento pode ser usado com poerias explosivas dentro de
aparelhos dos grupos IIIC, IIIB e IIIA. A classe de temperatura da
instalação será determinada a partir da temperatura mais alta
ambiente ou do processo.

3. O equipamento é adequado para instalação na fronteira entre uma
área que exige especificamente Proteção de equipamento de nível
Ga (Zona 0) e uma área que exige especificamente Proteção de
equipamento de nível Gb ou Db(Zona 1 ou 21). Os garfos da sonda (e
o tubo de extensão) devem ser instalados somente em Zona 0.

4. O equipamento não foi avaliado como um dispositivo relacionado à
segurança (ATEX: conforme referido pela diretiva 2014/34/EU Anexo
II, parágrafo 1.5).

5. A instalação deste equipamento deve ser executada por pessoal com
treinamento adequado, de acordo com o manual de procedimentos
aplicável.

6. A inspeção e a manutenção deste equipamento devem ser
executadas por pessoal com treinamento adequado, de acordo com
o manual de procedimentos aplicável.

22 Certificações do produto

Junho de 2020 Certificações do produto

7. O usuário não deve reparar o equipamento.

8. A certificação deste equipamento depende dos seguintes materiais
utilizados na sua construção:

Corpo: Liga de alumínio (ASTM B85 360.0) ou aço inoxidável

Tampa: Liga de alumínio (ASTM B85 360.0) ou aço inoxidável

Sonda: Aço inoxidável 316 ou liga C276 (UNS N10276) e liga C

Sonda: aço inoxidável 316L ou 316/316L ou liga C276 (UNS

Preenchimento
da sonda:

Vedação da tam­pa:

316

316

(UNS N10002)

N10276) e liga C (UNS N10002 ou N30002)

Perlito

Silicone

9. Se houver a probabilidade de o equipamento entrar em contato com
substâncias agressivas, é responsabilidade do usuário tomar as
precauções adequadas para evitar que ele seja afetado
negativamente, garantindo, portanto, que o tipo de proteção não
seja comprometido.

Substâncias agressivas: Líquidos ou gases ácidos que podem atacar
metais ou solventes que podem afetar materiais poliméricos.
Precauções adequadas: Verificações regulares como parte de
inspeções de rotina ou o estabelecimento, a partir de uma folha de
dados do material, que ele é resistente a produtos químicos
específicos.

10. É responsabilidade do usuário garantir que::
a. Os limites de tensão e de corrente para este equipamento

não sejam excedidos.

b. Os requisitos de junção entre a sonda e o tanque do vaso

sejam compatíveis com o meio do processo.

c. O aperto da junta esteja correto para o material de junção

usado.

d. Somente dispositivos para entrada de cabo adequados e

certificados podem ser usados ao conectar este
equipamento.

e. Qualquer entrada de cabo não usada seja vedada com bujões

de vedação adequados e certificados.

Certificações do produto 23

Certificações do produto Junho de 2020

11. O garfo da sonda está sujeito a pequenas tensões vibratórias como
parte da sua função normal. Já que isso fornece uma parede de
separação, é recomendado que o garfo seja inspecionado a cada dois
anos quanto a sinais de defeito.

12. Dados técnicos

a. Codificação ATEX:

II 1/2 GD
Ex db IIC T6...T2 Ga/Gb
Ex tb IIIC T85 °C...T265 °C Db
Codificação IECEx:
Ex db IIC T6...T2 Ga/Gb
Ex tb IIIC T85 °C...T265 °C Db

b. Temperatura:

2130*A2E***********E1****, 2130*S2E***********E1****
2130*A2E***********E7****, 2130*S2E***********E7****:

Classes de tempe-

ratura

T6,T5,T4,T3,T2,T1 T85 °C 75 °C 80 °C

T5,T4,T3,T2,T1 T100 °C 74 °C 95 °C

T4,T3,T2,T1 T120 °C 73 °C 115 °C

T3,T2,T1 T190 °C 68 °C 185 °C

T2,T1 T265 °C 65 °C 260 °C

Temperatura

máxima da

superfície (T)

Temperatura

máxima do

ar ambiente

(Ta)

Temperatura

máxima do

processo (Tp)

Temperatura máxima do ar ambiente (Ta) = -40 °C
Temperatura máxima do processo (Tp) = -70 °C

2130*A2M***********E1****, 2130*S2M***********E1****,
2130*A2M***********E7****, 2130*S2M***********E7****:

Classes de tempe-

ratura

T6,T5,T4,T3,T2,T1 T85 °C 75 °C 75 °C

T5,T4,T3,T2,T1 T100 °C 70 °C 90 °C

T4,T3,T2,T1 T135 °C 65 °C 125 °C

T3,T2,T1 T190 °C 50 °C 180 °C

Temperatura

máxima da

superfície (T)

Temperatura

máxima do

ar ambiente

(Ta)

Temperatura

máxima do

processo (Tp)

24 Certificações do produto

Junho de 2020 Certificações do produto

Temperatura máxima do ar ambiente (Ta) = -40 °C
Temperatura máxima do processo (Tp) = -40 °C

c. Ela não deve exceder a classificação do acoplamento ou

flange instalados.

d. Para detalhes elétricos e classificações de pressão, consulte

Rosemount 2130 Folha de dados do produto.

e. Ano de fabricação: Impresso na etiqueta do produto.

13. Seleção de cabos
a. A temperatura de entrada do cabo pode exceder 70 °C.

b. É de responsabilidade do usuário garantir a utilização de cabo

com classe de temperatura adequada.

2130**9E***********E5*** e 2130**9E***********E6***:

c.

Classe T Classificação de temperatura

T6 Acima de 185 °F (85 °C)

T5 Acima de 212 °F (100 °C)

T3 Acima de 190 °C

do cabo

14. Condições especiais de uso
a. O usuário deve garantir que o conjunto da sonda seja

instalado de modo a evitar qualquer dano devido a impacto
ou à fonte de ignição devido a atrito.

b. Quando revestidas com uma pintura não padrão, o invólucro

é não condutor e pode gerar um nível capaz de ignição de
carga eletrostática sob certas circunstâncias extremas. O
usuário deve garantir que o equipamento não seja instalado
em um local que possa estar sujeito a condições externas que
poderiam causar um acúmulo de cargas eletrostáticas em
superfícies não condutoras. O equipamento deve ser limpo
somente com um pano úmido.

c. O usuário deve garantir que a temperatura do ar ambiente

(Ta) e a temperatura de processo (Tp) estejam na faixa
detalhada acima para a classe de temperatura dos gases ou
vapores inflamáveis específicos presentes.

d. O usuário deve garantir que a temperatura do ar ambiente

(Ta) e a temperatura de processo (Tp) estejam na faixa

Certificações do produto 25

Certificações do produto Junho de 2020

detalhada acima para a máxima temperatura de superfície
das poeiras inflamáveis específicas presentes.

15. Fabricante:

Rosemount Tank Radar

Layoutvägen 1, 435 33 Mölnlycke, Suécia.

26 Certificações do produto

Junho de 2020 Certificações do produto

1.17 Instruções para instalações em área classificada (I1 e I7)

Números de modelos abrangidos:
2130M**E***********I1****
2130M**M***********I1****
2130M**E***********I7****
2130M**M***********I7****
2130N**E***********I1****
2130N**M***********I1****
2130N**E***********I7****
2130N**M***********I7****
(“*” indica opções em construção, função e materiais.)
As seguintes instruções se aplicam a equipamentos cobertos pela

Certificação de produto códigos I1 e I7:

1. A versão aprovada como Intrinsicamente Segura (IS) do Rosemount
2130 pode ser usada em uma área classificada com gases e vapores
explosivos dentro de aparelhos dos grupos IIC, IIB e IIA e classes de
temperatura T1, T2, T3, T4 e T5 [IECEx: em Zona 0, 1 e 2].

2. O equipamento pode ser usado com poerias explosivas dentro de
aparelhos dos grupos IIIC, IIIB e IIIA [IECEx: em Zona 20, 21 e 22].

3. É uma condição especial da certificação que a temperatura do
invólucro de componentes eletrônicos esteja na faixa de -50 a 80 °C.
O Rosemount 2130 não deve ser usado fora desta faixa. Limite a
temperatura ambiente externa se a temperatura do processo for
elevada.

4. A instalação deste equipamento deve ser executada por pessoal com
treinamento adequado, de acordo com o manual de procedimentos
aplicável.

5. O usuário não deve reparar o equipamento.

6. Se houver a probabilidade de o equipamento entrar em contato com
substâncias agressivas, é responsabilidade do usuário tomar as
precauções adequadas para evitar que ele seja afetado
negativamente, garantindo, portanto, que o tipo de proteção não
seja comprometido.

Substâncias agressivas: Líquidos ou gases ácidos que podem atacar
metais ou solventes que podem afetar materiais poliméricos.
Precauções adequadas: Verificações regulares como parte de
inspeções de rotina ou o estabelecimento, a partir de uma folha de

Certificações do produto 27

Certificações do produto Junho de 2020

dados do material, que ele é resistente a produtos químicos
específicos.

7. O Rosemount 2130 atende os requisitos da cláusula 6.3.12
(Isolamento de circuitos de terra ou carcaça) da EN 60079-11 (IEC
60079-11).

8. Dados técnicos

a. Codificação ATEX:

II 1 GD
Ex ia IIC T5...T2 Ga
Ex ia IIIC T85 °C...T265 °C Da
Codificação IECEx:
Ex ia IIC T5...T2 Ga
Ex ia IIIC T85 °C...T265 °C Da

b. Temperatura:

2130N**E***********I1****, 2130N**E***********I7****:

Gás (Ga) e Poeira (Da)

Classes de

temperatura

T5,T4,T3,T2,T1 T85 °C 80 °C 80 °C

T4,T3,T2,T1 T120 °C 77 °C 115 °C

T3,T2,T1 T190 °C 71 °C 185 °C

T2,T1 T265 °C 65 °C 260 °C

Temperatura

máxima da su-

perfície (T)

Temperatura
máxima do ar
ambiente (Ta)

Temperatura

máxima do

processo (Tp)

Temperatura máxima do ar ambiente (Ta) = -50 °C
Temperatura máxima do processo (Tp) = -70 °C

2130N**M***********I1****, 2130N**M***********I7****:

Gás (Ga) e Poeira (Da)

Classes de

temperatura

T5,T4,T3,T2,T1 T85 °C 80 °C 80 °C

T4,T3,T2,T1 T120 °C 69 °C 115 °C

T3,T2,T1 T185 °C 50 °C 180 °C

Temperatura

máxima da su-

perfície (T)

Temperatura
máxima do ar
ambiente (Ta)

Temperatura

máxima do

processo (Tp)

Temperatura máxima do ar ambiente (Ta) = -50 °C
Temperatura máxima do processo (Tp) = -40 °C

28 Certificações do produto

Junho de 2020 Certificações do produto

2130M**E***********I1****, 2130M**E***********I7****:

Gás (Ga)

Classes de tempera-

tura

T5,T4,T3,T2,T1 80 °C 80 °C

T4,T3,T2,T1 77 °C 115 °C

T3,T2,T1 71 °C 185 °C

T2,T1 65 °C 260 °C

Classes de

temperatura

T5,T4,T3,T2,T1 T85 °C 70 °C 80 °C

T4,T3,T2,T1 T120 °C 70 °C 115 °C

T3,T2,T1 T190 °C 70 °C 185 °C

T2,T1 T265 °C 65 °C 260 °C

Temperatura máxi-

ma do ar ambiente

Poeira (Da)

Temperatura

máxima da su-

perfície (T)

(Ta)

Temperatura
máxima do ar
ambiente (Ta)

Temperatura máxi-

ma do processo (Tp)

Temperatura

máxima do

processo (Tp)

Temperatura máxima do ar ambiente (Ta) = -50 °C
Temperatura máxima do processo (Tp) = -70 °C

2130M**M***********I1****, 2130M**M***********I7****:

Gás (Ga)

Classes de tempera-

tura

T5,T4,T3,T2,T1 80 °C 80 °C

T4,T3,T2,T1 69 °C 115 °C

T3,T2,T1 50 °C 180 °C

Certificações do produto 29

Temperatura máxi-

ma do ar ambiente

(Ta)

Temperatura máxi-

ma do processo (Tp)

Certificações do produto Junho de 2020

Poeira (Da)

Classes de

temperatura

T5,T4,T3,T2,T1 T85 °C 70 °C 80 °C

T4,T3,T2,T1 T120 °C 69 °C 115 °C

T3,T2,T1 T185 °C 50 °C 180 °C

Temperatura

máxima da su-

perfície (T)

Temperatura
máxima do ar
ambiente (Ta)

Temperatura

máxima do

processo (Tp)

Temperatura máxima do ar ambiente (Ta) = -50 °C
Temperatura máxima do processo (Tp) = -40 °C

c. Parâmetros de entrada:

Material eletrônico NAMUR:
Vmax=15 V, Imax=32 mA, Pi=0,1 W, Ci=12 nF, Li=0,06 mH
material eletrônico de 8/16 mA:
Vmax=30 V, Imax=93 mA, Pi=0,65 W, Ci=12 nF, Li=0,035 mH

d. Materiais: Consulte Rosemount 2130 Folha de dados do

produto.

e. Ano de fabricação: Impresso na etiqueta do produto.

9. Condições especiais de uso
a. Se o invólucro é feito de um material de liga ou plástico, as

seguintes precauções devem ser observadas:

1. A liga metálica usada no material do invólucro pode
estar na superfície acessível deste equipamento; no
caso de incidentes raros, podem ocorrer fontes de
ignição devido a impacto e faíscas por atrito. Isto deve
ser considerado quando o Rosemount 2130 for
instalado em locais que exigem especificamente Nível
de Proteção de Equipamento Ga ou Da [ATEX:
equipamento Grupo II, Categoria 1G ou 1D] [IECEx:
em locais Zona 0 ou 20]

2. Sob certas circunstâncias extremas, as partes não
metálicas incorporada no gabinete do Rosemount
2130 podem gerar um nível capaz de ignição de carga
eletrostática. Portanto, quando usado em aplicações
que exijam especificamente Nível de Proteção de
Equipamento Ga ou Da [ATEX: equipamento Grupo II,
Categoria 1G ou 1D] [IECEx: em locais Zona 0 ou 20], o
Rosemount 2130 não deve ser instalado em um local
em que as condições externas conduzam ao acúmulo
de carga eletrostática em tais superfícies. O

30 Certificações do produto

Junho de 2020 Certificações do produto

equipamento deve ser limpo somente com um pano
úmido.

b. O usuário deve garantir que a temperatura do ar ambiente

(Ta) e a temperatura de processo (Tp) estejam na faixa
detalhada acima para a classe de temperatura dos gases ou
vapores inflamáveis específicos presentes.

c. O usuário deve garantir que a temperatura do ar ambiente

(Ta) e a temperatura de processo (Tp) estejam na faixa
detalhada acima para a máxima temperatura de superfície
das poeiras inflamáveis específicas presentes.

Certificações do produto 31

Certificações do produto Junho de 2020

1.18 Declaração de Conformidade da UE

Figura 1-1: Declaração de Conformidade da UE (Página 1)

32 Certificações do produto

Junho de 2020 Certificações do produto

Figura 1-2: Declaração de conformidade da UE (Página 2)

Certificações do produto 33

Certificações do produto Junho de 2020

Figura 1-3: Declaração de conformidade da UE (Página 3)

34 Certificações do produto

Junho de 2020 Certificações do produto

Figura 1-4: Declaração de conformidade da UE (Página 4)

Certificações do produto 35

含含有有

China RoHS

管管控控物物质质超超过过最最大大浓浓度度限限值值的的部部件件型型号号列列表表

Rosemount 2130

List of Rosemount 2130

Parts with China RoHS Concentration above MCVs

部部件件 名名称称

Part Name

有有害害 物物质质 / Hazardous Substances

铅铅

Lead

(Pb)

汞汞

Mercury

(Hg)

镉镉

Cadmium

(Cd)

六六价价 铬铬

Hexavalent
Chromium

(Cr +6)

多多溴溴 联联苯苯

Polybrominated

biphenyls

(PBB)

多多溴溴 联联苯苯醚醚

Polybrominated
diphenyl ethers

(PBDE)

电子组件

Electronics

Assembly

XOOOO

O

壳体组件

Housing

Assembly

OOOXO

O

传感器组件

Sensor

Assembly

XOOOO

O

本表格系依据

SJ/T11364

的规定而制作.

This table is proposed in accordance with the provision of SJ/T11364.

O:

意为该部件的所有均质材料中该有害物质的含量均低于

GB/T 26572

所规定的限量要求.

O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of
GB/T 26572.

X:

意为在该部件所使用的所有均质材料里，至少有一类均质材料中该有害物质的含量高于

GB/T 26572

所规定的限量要求.

X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above

the limit requirement of GB/T 26572.

Certificações do produto Junho de 2020

1.19 RoHS da China

36 Certificações do produto

Junho de 2020 Certificações do produto

Certificações do produto 37

Certificações do produto Junho de 2020

38 Certificações do produto

Junho de 2020 Certificações do produto

Certificações do produto 39

*00825-0222-4130*

Certificações do produto

00825-0222-4130, Rev. AA

Junho de 2020

Emerson Automation Solutions

6021 Innovation Blvd.
Shakopee, MN 55379, EUA

[phone] ou [phone]
[phone]
[e-mail]

Escritório regional da Europa

Emerson Automation Solutions Europe
GmbH
Neuhofstrasse 19a P.O. Box 1046
CH 6340 Baar
Suíça

[phone]
[phone]
[e-mail]

Escritório regional do Oriente Médio e
África

Emerson Automation Solutions
Emerson FZE P.O. Box 17033
Jebel Ali Free Zone - South 2
Dubai, Emirados Árabes Unidos

[phone]
[phone]
[e-mail]

Escritório regional da América Latina

Emerson Automation Solutions
1300 Concord Terrace, Suite 400
Sunrise, FL 33323, EUA

[phone]
[phone]
[e-mail]

Escritório regional Ásia-Pacífico

Emerson Automation Solutions
1 Pandan Crescent
Cingapura 128461

[phone]
[phone]
[e-mail]

Emerson Automation Solutions Brasil
LTDA

Av. Holingsworth, 325
Iporanga, Sorocaba, São Paulo
18087-105
Brasil

55-15-3238-3788
55-15-3238-3300

Linkedin.com/company/Emerson-

Automation-Solutions

Twitter.com/Rosemount_News
Facebook.com/Rosemount
Youtube.com/user/

RosemountMeasurement

©

2020 Emerson. Todos os direitos reservados.

Os Termos e Condições de Venda da Emerson
estão disponíveis sob encomenda. O logotipo da
Emerson é uma marca comercial e uma marca de
serviço da Emerson Electric Co. Rosemount é
uma marca de uma das famílias das empresas
Emerson. Todas as outras marcas são de
propriedade de seus respectivos proprietários.
