Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Rosemount modèle 2120 Détecteur de niveau de liquide à lames vibrantes

www.rosemount.com

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Rosemount modèle 2120

Détecteur de niveau de liquide à lames vibrantes modèle 2120

AVIS IMPORTANT

Lire ce manuel avant d’utiliser le produit. Pour garantir la sécurité des personnes et des biens, ainsi que le fonctionnement optimal du produit, s’assurer de bien comprendre le contenu du manuel avant d’installer, d’utiliser ou d’effectuer l’entretien du produit.

Aux Etats-Unis, Rosemount dispose de deux numéros verts d’assistance à la clientèle et d’un numéro international.

Service clientèle Rosemount 1-800-999-9307 (7 h à 19 h Heure centrale)

International +1-(952) 906-8888

Centre de renseignements national

1-800-654-7768 (24 h / 24) Réparation et support technique

ATTENTION

Le produit décrit dans ce document N’EST PAS conçu pour des applications de type nucléaire. L’emploi d’instruments non certifiés dans des installations nucléaires risque d’entraîner des mesures inexactes.

Pour obtenir des informations concernant les produits Emerson Process Management conçus pour le nucléaire, nous contacter.

ATTENTION

Rosemount poursuit une politique de développement et d’amélioration continus de ses produits. Les spécifications contenues dans ce document peuvent donc changer sans avis préalable. A notre connaissance, les informations contenues dans ce document sont correctes ; Rosemount ne saurait être tenu responsable pour les omissions ou les erreurs qu’il pourrait contenir. Aucune partie de ce document ne peut être photocopiée ou reproduite sans autorisation préalable de Rosemount.

www.rosemount.com

Rosemount modèle 2120

Manuel de référence

00809-0103-4030, Rév. CA

Décembre 2006

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Rosemount modèle 2120

TABLE DES MATIÈRES

CHAPITRE 1 Introduction

Présentation du détecteur de niveau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-2

Technologie à fourche courte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-2

Exemples d’utilisation et de montage du modèle 2120 de Rosemount. . . . . . . . . . . . . . .1-2

Protection anti-débordement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-3

Détection de seuil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-3

Installation sur canalisation (protection de pompe) . . . . . . . . . . . . . . . . . . . . . . . . . .1-3

Alarme de niveau haut ou bas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-3

Applications sanitaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-3

Restrictions d’utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-4

Manipulation du modèle 2120 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-5

Identification de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-5

Recommandations d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-6

Point de commutation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-8

Service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-8

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-8

CHAPITRE 2 Installation

Consignes de sécurité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-1

Installation mécanique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2

Alignement correct de la fourche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2

Installation dans une canalisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3

Installation dans un réservoir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3

Orientation du presse-étoupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-4

Sélectionner le mode de fonctionnement et le retard de commutation . . . . . . . . . . . . . . .2-4

Indications du voyant LED. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-6

Installation électrique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-7

Modèle 2120 à commutation directe de la charge . . . . . . . . . . . . . . . . . . . . . . . . . . .2-7

Modèle 2120 avec sortie PNP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-9

Modèle 2120 avec sortie à relais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-11

Modèle 2120 à sortie de sécurité intrinsèque NAMUR . . . . . . . . . . . . . . . . . . . . . . .2-13

www.rosemount.com

Manuel de référence

00809-0103-4030, Rév. CA

Rosemount modèle 2120

Décembre 2006

CHAPITRE 3 Maintenance et diagnostic des pannes

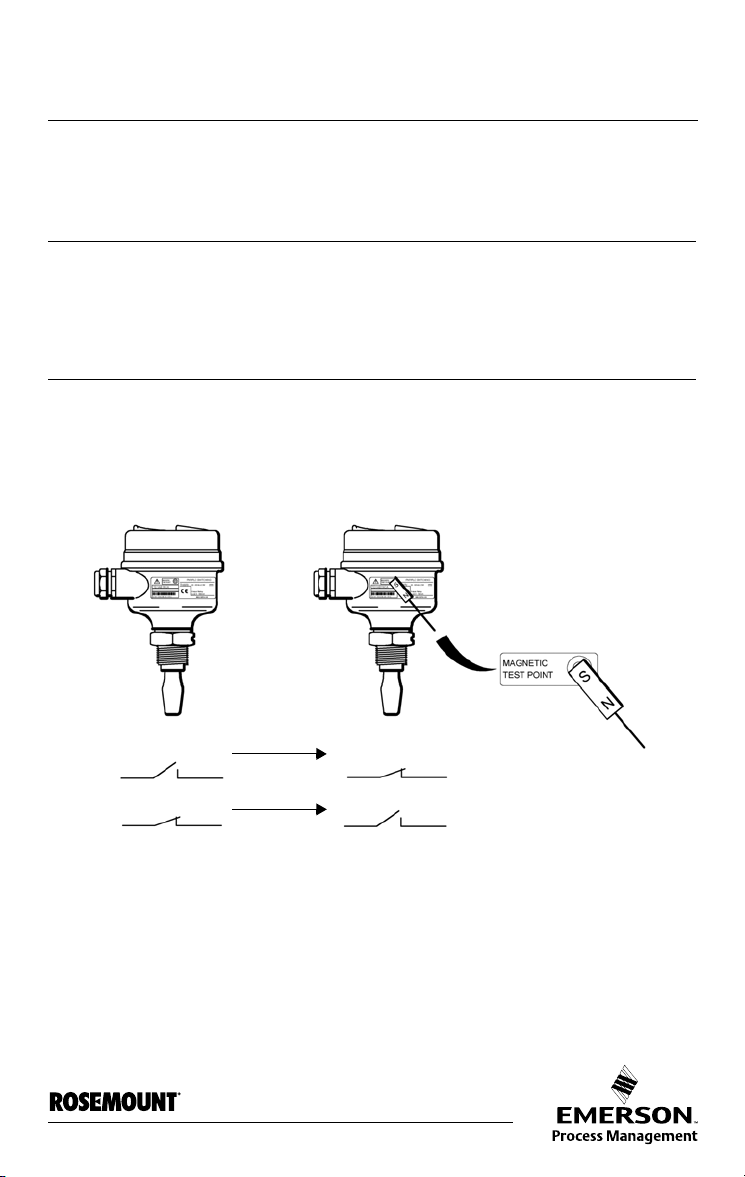

Point de test magnétique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-1

Inspection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-2

Entretien du modèle 2120 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-2

Diagnostic des pannes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-3

Pièces détachées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-3

Remplacement et calibrage de l’électronique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-4

Procédure de remplacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-4

Pour remplacer la cassette électronique, procéder comme suit : . . . . . . . . . . . .3-5

Procédure de calibrage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-6

ANNEXE A Données de référence

Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1

Caractéristiques physiques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1

Caractéristiques physiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1

Caractéristiques métrologiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-2

Caractéristiques fonctionnelles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-2

Caractéristiques électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-4

Schémas dimensionnels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-5

Raccords filetés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-5

Raccords à bride. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-6

Raccords sanitaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-7

Codification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-8

Pièces détachées et accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-11

ANNEXE B Certifications du produit

Certification FM pour emplacement ordinaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1

Certification CSA pour emplacement ordinaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1

Informations relatives aux directives européennes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1

Directive ATEX (94/9/CE). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1

Directive Équipement sous Pression de l’Union Européenne

(DESP) (97/23/CE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1

Directive Basses Tensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1

Directive Compatibilité Electromagnétique (CEM) . . . . . . . . . . . . . . . . . . . . . . . B-1

Résistance aux vibrations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1

Marquage CE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1

Protection anti-débordement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-2

Sites de production certifiés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-2

Certifications pour utilisation en zones dangereuses . . . . . . . . . . . . . . . . . . . . . . . . . . . B-2

TABLE DES MATIÈRES-2

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Certifications nord américaines et canadiennes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-2

Certificat Factory Mutual (FM) Antidéflagrant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-2

Association Canadienne de Normalisation (CSA) Antidéflagrant . . . . . . . . . . . . . . . B-2

Instructions spécifiques aux installations en zones dangereuses . . . . . . . . . . . B-2

Certificat Factory Mutual (FM) Sécurité intrinsèque . . . . . . . . . . . . . . . . . . . . . . . . . B-5

Certificat Canadian Standards Association (CSA) Sécurité intrinsèque . . . . . . . . . . B-5

Certificat Canadian Standards Association (CSA) Non incendiaire . . . . . . . . . . . . . B-5

Instructions spécifiques aux installations en zones dangereuses

(zones classées) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-5

Certifications européennes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-10

Certificat ATEX Antidéflagrant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-10

Instructions spécifiques aux installations en zones dangereuses . . . . . . . . . . B-10

(Référence : Directive européenne ATEX 94/9/CE, Annexe II, 1.0.6.). . . . . . . B-10

Certificat ATEX Sécurité intrinsèque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-12

Instructions spécifiques aux installations en zones dangereuses . . . . . . . . . . B-12

Rosemount modèle 2120

TABLE DES MATIÈRES-3

Rosemount modèle 2120

Manuel de référence

00809-0103-4030, Rév. CA

Décembre 2006

TABLE DES MATIÈRES-4

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Rosemount modèle 2120

CHAPITRE 1INTRODUCTION

Présentation du détecteur de niveau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 1-2

Exemples d’utilisation et de montage du modèle 2120 de Rosemount . . . . page 1-2

Manipulation du modèle 2120 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 1-5

Identification de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 1-5

Recommandations d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 1-6

Service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 1-8

Les procédures et les instructions contenues dans ce manuel peuvent nécessiter certaines précautions spéciales pour assurer la sécurité du personnel qui effectue les opérations. Les informations concernant les procédures qui peuvent présenter un danger potentiel sont signalées par un symbole d’avertissement ( ). Le symbole de surface externe chaude ( ) indique qu’une surface est chaude et qu’il faut prendre les précautions nécessaires pour éviter les brûlures. Le symbole indique qu’il y a un risque d’électrocution. Consulter les messages de sécurité qui se trouvent au début de chaque section avant d’effectuer les opérations qui sont précédées par ce symbole.

ATTENTION

Le non-respect de ces recommandations relatives à l’installation peut provoquer des blessures graves, voire mortelles.

• La protection que confère le respect de la norme EN 61010-1 (2001) peut être dégradée si l’équipement n’est pas utilisé comme spécifié.

• Le modèle 2120 de Rosemount est un détecteur de niveau de liquide. Il ne doit être installé, connecté, mis en service, exploité et dépanné que par un personnel qualifié, selon la réglementation applicable en vigueur sur le site.

• S’assurer que le câblage est adapté à l’intensité du courant électrique et que l’isolant du câble convient à la tension, à la température et à l’environnement industriel.

La surface externe peut être brûlante.

• Prendre les mesures qui s’imposent pour éviter les brûlures.

Les fuites de procédé présentent des risques de blessures graves, voire mortelles.

• Ne pas retirer le détecteur de niveau lorsque qu’il est en exploitation pour éviter les fuites de procédé.

Les chocs électriques peuvent provoquer des blessures graves, voire mortelles.

• Si le détecteur de niveau est installé dans un environnement à haute tension et qu’un défaut de fonctionnement ou une erreur d’installation se produit, des tensions élevées peuvent être présentes aux bornes de l’appareil.

• Faire preuve d’une extrême prudence lors de tout contact avec les fils et les bornes de l’appareil.

www.rosemount.com

Manuel de référence

00809-0103-4030, Rév. CA

Rosemount modèle 2120

Décembre 2006

ATTENTION

Toute substitution de pièces par des pièces non agréées risque de compromettre la sécurité de l’installation de l’appareil et n’est en aucun cas permise.

Présentation du détecteur de niveau

Le modèle 2120 de Rosemount est un détecteur de niveau liquide dont le fonctionnement repose sur le principe des lames vibrantes. Il convient donc à la plupart des applications sur liquides. Livrable avec un grand choix de raccords procédé et de matériaux de construction et avec quatre types d’électronique différents, disponible avec des longueurs de fourche étendues et bénéficiant de certifications pour atmosphères explosives et anti-débordement, il s’adapte à pratiquement tous les besoins.

Sélecteur de mode et de retard de commutation

Boîtier IP 66/67 ou NEMA 4X en plastique, aluminium ou inox 316

Point de test magnétique

Raccord vissé, à bride ou sanitaire

Fourche « fast drip »

21210/2120 top off.tif

Electronique à commutation

directe de la charge, à relais, à

sortie PNP ou S.I. NAMUR

Deux entrées de câble

Fourche courte ou étendue jusqu’à 3 m

Parties humides en inox, Hastelloy ou revêtues Halar/PFA

LED clignotante

visible

Technologie à fourche courte

La fréquence de résonance naturelle de la fourche (environ 1300 Hz) est choisie pour éviter les interférences avec les vibrations externes pouvant entraîner des commutations intempestives. Cette fréquence permet aussi d’avoir des lames courtes, ce qui se traduit par une intrusion minimale dans la cuve ou la tuyauterie. Avec la technologie à fourche courte, le modèle 2120 de Rosemount est conçu pour être utilisé dans quasiment toutes les applications liquides, y compris les liquides visqueux (à condition d’éviter la formation de ponts entre les lames), aérés et chargés.

Exemples d’utilisation et de montage du modèle 2120 de Rosemount

Pour la plupart des liquides, y compris les liquides visqueux, aérés et chargés, le fonctionnement du détecteur n’est pratiquement pas affecté par le débit, les turbulences, les bulles, la mousse, les vibrations, les particules solides, l’encrassage (éviter la formation de ponts entre les lames) ou les propriétés du liquide. Le détecteur peut être installé en zone dangereuse (SI ou Exd) ou en zone sûre ; la température du procédé ne doit pas être supérieure à 150 °C.

1-2

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Le détecteur se monte dans n’importe qu’elle position dans la cuve ou la tuyauterie à l’aide d’un raccord fileté, à bride ou sanitaire.

Rosemount modèle 2120

Protection anti-débordement

Les débordements de procédé peuvent non seulement être dangereux pour le personnel et pour l’environnement, mais ils entraînent aussi des gaspillages et des coûts de nettoyage. Le modèle 2120 est utilisable en détecteur de niveau limite et est doté d’un voyant LED qui signale en permanence les risques de débordement.

Détection de seuil

Les réservoirs de procédés par lots sont souvent équipés d’agitateurs afin de mélanger et fluidiser le produit. Le temps de retard de la commutation est réglable en standard entre 0,3 à 30 secondes, ce qui élimine quasiment tout risque de déclenchement intempestif causé par les éclaboussures.

Installation sur canalisation (protection de pompe)

La fourche de petite dimension entraîne une intrusion minimale à l’intérieur de la tuyauterie ou du réservoir et permet une installation peu coûteuse dans n’importe quel angle. Le modèle 2120 peut donc être installé n’importe où, y compris dans des tuyauteries de petits diamètres. Avec l’électronique à commutation directe de la charge, le modèle 2120 est l’appareil idéal pour la protection de pompe, évitant leur fonctionnement àsec.

Alarme de niveau haut ou bas

Le modèle 2120 est la solution idéale pour la détection de niveaux maximum et minimum à l’intérieur de réservoirs contenant des liquides variés. Fonctionnant à des températures de service allant jusqu’à 150 °C et sous une pression pouvant atteindre 100 bar, il convient parfaitement à la détection des niveaux haut et bas.

Applications sanitaires

Avec l’option de finition de surface des lames vibrantes inférieure à 0,8 µm, le modèle 2120 répond aux critères d’hygiène les plus rigoureux exigés par les industries agroalimentaires et pharmaceutiques. Fabriqué en acier inoxydable, le modèle 2120 est assez robuste pour pouvoir être nettoyé en place à des températures allant jusqu’à 150 °C.

1-3

Manuel de référence

00809-0103-4030, Rév. CA

Rosemount modèle 2120

Décembre 2006

Restrictions d’utilisation

• S’assurer que la température et la pression du liquide se trouvent dans les limites spécifiées (voir les spécifications).

• Vérifier que la viscosité du liquide est comprise entre 0,2 et 10 000 cP.

• Les produits trop visqueux incluent le sirop de chocolat, le ketchup, le beurre de caca-

houète et le bitume. Le détecteur détectera tout de même ces produits, mais le temps d’égouttage risque d’être très long.

• Vérifier que la masse volumique du liquide est supérieure à 600 kg/m

• Les produits dont la masse volumique est trop faible incluent l’acétone, le pentane et

l’hexane.

• Eviter l’encrassage des lames vibrantes.

• Eviter les situations dans lesquelles des couches de produit séché risquent de

s’accumuler.

• S’assurer qu’il n’y a pas de risque de formation d’un « pont » de produit séché entre

les lames qui empêcherait les vibrations de la fourche.

• Si le liquide est encrassant, utiliser le modèle à revêtement Halar/PFA afin de réduire

le risque d’encrassement des lames.

• Les produits pouvant entraîner la formation d’un pont entre les lames incluent les

pâtes à papier denses et le bitume.

• Vérifier la taille des particules solides dans le liquide.

• Des problèmes peuvent se produire si ces particules s’accumulent et sèchent sur les

lames.

• Le diamètre maximum recommandé des particules solides est 5 mm.

• Des précautions peuvent s’avérer nécessaires si des particules supérieures à 5 mm

sont présentes ; nous consulter.

• Mousse

• Dans la plupart des cas, le modèle 2120 est insensible à la présence de mousses

(elles ne sont pas détectées).

• Toutefois, dans certains cas rares, une mousse très dense peut être détectée comme

un liquide ; c’est le cas des mousses produites lors de la fabrication de crèmes glacées ou de jus d’orange.

1-4

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Rosemount modèle 2120

Manipulation du modèle 2120

Figure 1-1. Ne pas tenir le modèle 2120 par les lames de la fourche.

2120/fig1.jpg

Figure 1-2. N’altérer en aucune façon la fourche du modèle 2120.

Identification de l’appareil

Voir la l’annexe B (Certifications du produit) pour des renseignements sur les certifications du produit.

2120/fig2.jpg

2120 Vibrating Fork Level Switch

www.rosemount.com

MAGNETIC

2120##############

99500200

DIR E CT L OAD S WITC HING

TEST

POINT

Supply

20 - 264V ac 50 - 60Hz 20 - 60Vdc Output Rating: Load 20 - 500mA

www.rosemount.com

2120/2120_24aa.eps

1-5

Manuel de référence

00809-0103-4030, Rév. CA

Rosemount modèle 2120

Décembre 2006

Recommandations d’installation

Lors de l’installation du détecteur de niveau Rosemount modèle 2120, tenir compte des recommandations d’installation et de montage suivantes.

• Installer le détecteur dans l’orientation souhaitée à l’intérieur du réservoir de liquide.

• Toujours installer le détecteur en position « normalement fermé ». (Voir « Installation électrique » à la page 2-7)

• Pour la détection de niveau haut, il est recommandé de choisir l’option « Sec =

activé » (Dry On).

• Pour la détection de niveau bas, il est recommandé de choisir l’option « Immergé =

activé » (Wet On).

• Vérifier que le système a été testé lors de la mise en service à l’aide du point de test magnétique. (Voir « Point de test magnétique » à la page 3-1)

• S’assurer qu’il y a assez d’espace pour le montage et le raccordement électrique (voir la section intitulée « Schémas dimensionnels » à la page A-5 pour les dimensions du détecteur).

Figure 1-3. Vérifier que le dégagement est suffisant à l’extérieur du réservoir

• S’assurer que les lames du détecteur ne touchent pas la robe du réservoir ou tout objet à l’intérieur du réservoir.

• Eviter d’installer le détecteur à un endroit où il risque d’être exposé au déversement du liquide au niveau du point de remplissage du réservoir.

• Eviter les éclaboussures importantes sur la fourche.

• L’augmentation du retard de commutation permet de réduire les risques de déclen-

chements intempestifs dus aux éclaboussements.

• Eviter l’accumulation de dépôt sur la fourche.

• S’assurer qu’il n’y a pas de risque de formation d’un « pont » de produit séché entre

les lames qui empêcherait les vibrations de la fourche.

• S’assurer qu’il y a une distance suffisante entre le dépôt accumulé sur la paroi du

réservoir et la fourche.

• S’assurer qu’il n’y pas de zones de rétention sur la robe du réservoir près de la

fourche où le liquide risque de s’accrocher (important si le fluide est très visqueux ou très dense).

1-6

2120/2120_28aa.eps

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Figure 1-4. Exemples d’accumulations de dépôt acceptables et non acceptables sur la robe du réservoir.

• Prendre les mesures qui s’imposent si l’environnement génère des vibrations dont la fréquence est proche de la fréquence de résonance des lames du détecteur (1300 Hz).

• Eviter d’utiliser une fourche étendue en présence de vibrations si la fourche n’est pas supportée.

Figure 1-5. Supporter la fourche en présence de charges dynamiques importantes.

Rosemount modèle 2120

2120/fig9.eps

1,0 m

2120/2120_29aa.eps

1-7

Rosemount modèle 2120

Point de commutation

Dans le schéma du haut, un

liquide de faible densité

entraînera un point de com-

mutation (SP) plus proche

du raccord. Un liquide plus dense entraînera un point de commutation plus proche de

l’extrémité de la fourche.

Manuel de référence

00809-0103-4030, Rév. CA

Décembre 2006

±1 mm

13 mm

±1 mm

SP = Point de commutation (H2O)

HY = Hystérésis de la commutation

2120/fig12.eps

Service après-vente

Pour accélérer le retour d’instruments hors des Etats-Unis, s’adresser au représentant Rosemount le plus proche.

Aux Etats-Unis et au Canada, appeler le centre d’appel nord américain au numéro vert 1-800-654-7768. Ce centre est disponible 24 h / 24 et porte assistance tant au niveau des informations que du matériel.

Le centre vous demandera le modèle et le numéro de série de votre produit et vous fournira un numéro d’autorisation de retour de matériel. Le centre vous demandera également le nom du dernier fluide qui a été en contact avec l’appareil.

Un représentant Rosemount vous expliquera les procédures à suivre pour le retour de matériel ayant été en contact avec des substances dangereuses.

Garantie

Emerson Process Management remplacera tout modèle 2120 défectueux à condition que le défaut ou la panne soit signalé, directement ou par l’intermédiaire d’un représentant accrédité, dans l’année qui suit sa date de livraison et que le produit ait été installé et utilisé selon les instructions du manuel Emerson Process Management numéro 00809-0103-4030. Emerson Process Management se réserve le droit d’examiner le produit et de refuser son remplacement si les conditions décrites ci-dessus ne sont pas remplies.

1-8

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Rosemount modèle 2120

CHAPITRE 2INSTALLATION

Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 2-1

Installation mécanique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 2-2

Alignement correct de la fourche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 2-2

Orientation du presse-étoupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 2-4

Sélectionner le mode de fonctionnement et le retard de commutation . . . . . .page 2-4

Indications du voyant LED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 2-6

Installation électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 2-7

Consignes de sécurité

www.rosemount.com

Manuel de référence

00809-0103-4030, Rév. CA

Rosemount modèle 2120

Installation mécanique

Figure 2-1. Etanchéité du raccord Figure 2-2. Serrage du détecteur

Filetage

NPT,

BSPT (R)

Filetage

BSPP (G)

PTFE (Téflon)

Joint

Décembre 2006

Tri-Clam p

Joint (fourni avec 02100-1020-0001)

Alignement correct de la fourche

S’assurer que les lames de la fourche sont correctement alignées.

Fente d’alignement

2120/fig3, fig4.eps

2120/fig6.eps

2-2

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Installation dans une canalisation

Installation dans un réservoir

Rosemount modèle 2120

2120/fig7.eps2120/fig8.eps

2-3

Manuel de référence

00809-0103-4030, Rév. CA

Rosemount modèle 2120

Décembre 2006

Orientation du presse-étoupe

Sélectionner le mode de fonctionnement et le retard de commutation

2120/fig10.eps

2-4

OUT

Voyant

LED

Sélecteur du mode de fonctionnement

et du retard

de commutation

OPERATION MODE

Dry On Wet On

Dry On Mode

Dry Wet

0.3 0.3 1

Dry

Wet

Wet On Mode

Seconds Delay

PLC/PNP

10 30

2120/fig11.eps

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

1. Mode de fonctionnement Choisir « Sec = activé » (Dry on) ou « Immergé = activé » (Wet on).

2. Retard de commutation Choisir un délai de commutation de 0,3, 1, 3, 10 ou 30 secondes

Figure 2-3. Mode « Sec = activé » avec retard de commutation de 1 seconde (réglage typique pour la détection de niveau haut)

Figure 2-4. Mode « Immergé = activé » avec retard de commutation de 1 seconde (réglage typique pour la détection de niveau bas)

Rosemount modèle 2120

Dry On Wet On

0.3 0.3 1

Seconds Delay

Mode « Sec = activé »

10 30

2120/fig11a, fig13b.eps

Mode « Immergé = activé »

Dry On Wet On

0.3 0.3 1

Seconds Delay

10 30

REMARQUE :

• Il y a un délai de cinq secondes avant qu’une modification du mode de fonctionnement ou du retard de commutation ne prenne effet.

• La petite encoche du sélecteur rotatif indique le mode/retard sélectionné.

• Il est recommandé d’installer le détecteur en position « Dry on » pour la détection d’un niveau haut et « Wet on » pour la détection d’un niveau bas. Ne pas installer le détecteur en position « normalement désactivé ».

2120/fig11b, fig13c.eps

2-5

Rosemount modèle 2120

Indications du voyant LED

Vitesse de clignotement Etat de fonctionnement

Continu Sortie activée

1 fois par seconde Sortie désactivée

1 fois toutes les 2 secondes non calibré

1 fois toutes les 4 secondes Défaut de charge ; courant trop fort ; court-circuit

2 fois par seconde Indication d’un calibrage réussi

Manuel de référence

00809-0103-4030, Rév. CA

Décembre 2006

2-6

3 fois par seconde Défaut interne (micro, ROM ou RAM)

Eteint Problème (par exemple : alimentation)

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Rosemount modèle 2120

Installation électrique

Couper l’alimentation avant de raccorder le détecteur ou de remplacer l’électronique.

La borne de masse de l’appareil doit être raccordée à un système de mise à la terre

externe.

Modèle 2120 à commutation directe de la charge

• Commutation directe de la charge (2 fils, étiquette rouge)

LOAD

123

Neutral

0V +V

Masse (terre)

(Ground)

LINE

Fusible 2 A(T)

Fuse 2A(T)

PhaseNeutre

Live

OPERATION MODE

Dry On Mode

Dry Wet

Wet On Mode

DPST

U = 20–264V ~ (ca) (50/60Hz)

U = 20 - 264V ~ (ac) (50/60Hz) I

< 3mA

OFF

< 3mA

OFF

= 20 - 500mA

IL = 20–500mA

î = 5A, 40ms

Î = 5A, 40ms

U = 20 - 60V (dc)

U = 20–60V (cc)

< 3mA

OFF

< 3mA

OFF

= 20 - 500mA

IL = 20–500mA

î = 5A, 40ms

Î = 5A, 40ms

—

...

0.3 0.3 1

Dry On Wet On

Seconds Delay

Direct Load Switching

WARNING

Isolate Supply

Before Removing

R = External load (must be fitted)

R = Charge externe (impératif)

R = Externe Last (muß installiert sein)

R = Extern last (måste monteras som visas)

R = Carga exterior (debeinstalarse)

R = Externe belasting (moetaangesloten zijn)

R = Zewnetrzne obciazenie (musi byc podlaczone)

= Charge désactivée

= Charge activée

NOTE :

DPST = interrupteur bipolaire type « Double Pole, Single Throw ». Cet interrupteur doit être installé pour permettre la coupure de l’alimentation. Installer l’interrupteur aussi près que possible du modèle 2120. Ne pas bloquer l’accès à l’interrupteur. Marquer l’interrupteur pour indiquer qu’il s’agit de l’interrupteur d’alimentation du modèle 2120.

PRÉCAUTIONS POUR LE RACCORDEMENT D’UN RELAIS :

Le modèle 2120 de Rosemount requiert un courant minimum de 3 mA, lequel continue de circuler lorsque le modèle 2120 est désactivé. Si un relais est connecté en série avec le modèle 2120, il faut s’assurer que la tension de désexcitation du relais est supérieure à la tension générée aux bornes de la bobine du relais par la circulation d’un courant de 3 mA.

2-7

Rosemount modèle 2120

Niveau haut / SEC = ACTIVÉ Niveau bas / IMMERGÉ = ACTIVÉ

Dry On Wet On

Manuel de référence

00809-0103-4030, Rév. CA

Décembre 2006

Dry On Wet On

DPST

∆U

12V

N L

0.3 0.3 1

Seconds Delay

Fusible

Fuse

2 A(T)

2A(T)

DPST

<3mA

N L

Fusible

Fuse

2 A(T)

2A(T)

DPST

∆U

12V

N L

0.3 0.3 1

Seconds Delay

Fusible

Fuse

2 A(T)

2A(T)

10 30

DPST

<3mA

N L

Fusible

Fuse

2 A(T)

2A(T)

LED allumée

continuellement

2-8

LED clignote une fois

par seconde

LED allumée

continuellement

LED clignote une fois

par seconde

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Rosemount modèle 2120

Modèle 2120 avec sortie PNP

• Sortie transistorisée PNP pour raccordement direct à un automate (3 fils, étiquette jaune)

Masse

Earth

(terre)

(Ground)

U = 20–60V (cc)

U = 20 - 60V (dc) I < 4mA + I

I < 4mA + I

L (MAX)

Î = 5A, 40ms

î = 5A, 40ms

OUT(ON)

L(OFF)

L (OFF)

OUT

Fuse 2A(T)

Fusible 2 A(T)

0V+V O/P

0V+V

Sortie

—

...

= 0–500mA

= 0 - 500mA

= U–2,5V

= U - 2.5V

< 100µA

OPERATION MODE

Dry On Mode

Dry Wet

Wet On Mode

Dry On Wet On

0.3 0.3 1

Seconds Delay

PLC/PNP

10 30

2-9

Rosemount modèle 2120

Niveau haut / SEC = ACTIVÉ Niveau bas / IMMERGÉ = ACTIVÉ

Dry On Wet On

0.3 0.3 1

OUT

Seconds Delay

10 30

OUT

Manuel de référence

00809-0103-4030, Rév. CA

Décembre 2006

Dry On Wet On

0.3 0.3 1

Seconds Delay

OUT

API (sortie positive)PNP cc

Fusible

1A(T)

continuellement

∆U

<3V

I/P

OUT

∆U

<3V

Fuse

LED allumée

∆U

<3V

I/P

OUT

∆U

<3V

Fuse

Fusible

1A(T)

LED allumée

continuellement

PLC

Fuse

Fusible

1A(T)

<100µA

I/P

OUT

<100µA

PLC

LED clignote une fois

par seconde

<100µA

I/P

PLC

OUT

Fuse

Fusible

1A(T)

<100µA

LED clignote une fois

par seconde

2-10

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Modèle 2120 avec sortie à relais

• Sortie relais inverseur unipolaire SPCO (étiquette verte)

Rosemount modèle 2120

RELAY

NOCNC

10 30

NC C NO

MAX

= 5A

MAX

MAX'

MAX

MAX'

MAX

= 5A, U < 30V

MAX

= 1,5A, U < 60V

MAX

= 250V ~ (ca)

= 250V ~ (ac)

= 5A

= 1250VA, cos φ = 1

= 1000VA, cos φ = 0,7

= 1000VA, cos φ = 0.7

—

...

= 60V (cc)

= 60V (dc)

= 5A, U < 30V

= 1.5A, U < 60V

—

...

—

...

Masse

(terre)

(Ground)

PhaseN

0V +V

Dry On Mode

Dry Wet

Dry

Wet

Wet On Mode

Fusible 0,5 A(T)

Fuse 0.5A (T)

DPST

Live

U = 20–264V ~ (ca) (50/60Hz)

U = 20 - 264V ~ (ac) (50/60Hz)

I < 6mA

—

U = 20–60V (cc)

U = 20 - 60V (dc)

I < 6mA

...

OPERATION MODE

Dry On Wet On

0.3 0.3 1

Seconds Delay

= Charge

désactivée

activée

NOTE :

2-11

Rosemount modèle 2120

Niveau haut / SEC = ACTIVÉ Niveau bas / IMMERGÉ = ACTIVÉ

Dry On Wet On

0.3 0.3 1

Seconds Delay

10 30

Manuel de référence

00809-0103-4030, Rév. CA

Décembre 2006

Dry On Wet On

0.3 0.3 1

Seconds Delay

NC NOC

LED allumée

continuellement

2-12

NC NOC

LED clignote une fois

par seconde

NC NOC

LED allumée

continuellement

NC NOC

LED clignote une fois

par seconde

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Rosemount modèle 2120

Modèle 2120 à sortie de sécurité intrinsèque NAMUR

• Sécurité intrinsèque NAMUR (étiquette et cassette bleues)

OPERATION MODE

Dry On Wet On

0.3 0.3

Seconds Delay

10 30

8V dc

ION = 2,2 ... 2,5 mA

= 2.2 ... 2.5

= 0.8 ... 1.0

= 0,8 ... 1,0 mA

OFF

Dry On Mode

Dry Wet

Wet On Mode

Isolating amplifier to NAMUR (IEC60947-5-6, EN50227)

Interface selon NAMUR (IEC60947-5-6)

Galvanisch getrennter Verstärker nach NAMUR

(IEC60947-5-6)

Version med isolerande NAMUR-förstärkare enligt

(IEC 60947-5-6)

Amplificador de isolamento NAMUR (IEC60947-5-6)

Intrinsically Safe EN 50227/ NAMUR

Isolatie versterking tot NAMUR (IEC60947-5-6)

Bariera zgodna z NAMUR (IEC60947-5-6)

REMARQUES :

L’électronique S.I. ne doit pas être remplacée par un autre type d’électonique. Voir l’annexe B pour les certifications S.I. L’électronique S.I. requiert l’emploi d’un amplificateur d’isolation. Ne pas dépasser 8 Vcc.

2-13

Rosemount modèle 2120

Niveau haut / SEC = ACTIVÉ Niveau bas / IMMERGÉ = ACTIVÉ

Dry On Wet On

0.3 0.3 1

Seconds Delay

10 30

Manuel de référence

00809-0103-4030, Rév. CA

Décembre 2006

Dry On Wet On

0.3 0.3 1

Seconds Delay

10 30

>2,2 mA

>2.2 mA

LED allumée

continuellement

<1,0 mA

<1.0 mA

LED clignote une fois

par seconde

>2,2 mA

>2.2 mA

LED allumée

continuellement

<1.0 mA

<1,0 mA

LED clignote une fois

par seconde

2-14

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Rosemount modèle 2120

CHAPITRE 3MAINTENANCE ET DIAGNOSTIC

DES PANNES

Point de test magnétique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 3-1

Inspection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 3-2

Entretien du modèle 2120 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 3-2

Diagnostic des pannes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 3-3

Pièces détachées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 3-3

Remplacement et calibrage de l’électronique . . . . . . . . . . . . . . . . . . . . . . . . . page 3-4

Point de test magnétique

Un point de test magnétique, dont l’emplacement est marqué sur le boîtier, permet d’effectuer un test fonctionnel du modèle 2120. La sortie du détecteur change d’état lorsque l’on pose un aimant sur ce point de test et retourne à son état d’origine lorsque l’on retire l’aimant.

www.rosemount.com

AVEC AIMANTSANS AIMANT

2120/fig17.jpg

Manuel de référence

00809-0103-4030, Rév. CA

Rosemount modèle 2120

Décembre 2006

Inspection

• Examiner le modèle 2120 afin de déterminer s’il est endommagé. Ne pas utiliser l’appareil s’il est endommagé.

• Vérifier que le couvercle et les presse-étoupe sont bien serrés.

• Vérifier que le voyant clignote une fois par seconde ou qu’il est continuellement allumé. Si le voyant a un autre comportement, voir la section intitulée « Indications du voyant LED » à la page 2-6.

Entretien du modèle 2120

2120/2120_27aa.eps

REMARQUE

Si une brosse est utilisée pour nettoyer l’appareil, elle doit être à poils souples.

3-2

2120/fig18a, fig18b, fig18c.eps

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Rosemount modèle 2120

Diagnostic des pannes

En cas de dysfonctionnement, consulter le tableau 3-1 pour en déterminer les causes possibles.

Tableau 3-1. Tableau de dépannage.

Défaut Symptôme / Indication Action / Solution

Pas de basculement d’état

Basculement incorrect

Basculement intempestif

• Voyant éteint ; pas d’alimentation

• Le voyant clignote 3 fois par seconde

• Le voyant clignote 1 fois toutes les 2 secondes

• Le voyant clignote 1 fois toutes les 4 secondes

• Fourche endommagée • Remplacer l’appareil

• Croûte épaisse sur les lames • Nettoyer la fourche

• Délai de 5 secondes lors de la modification du mode/retard

• Mode de fonctionnement mal réglé

• Turbulence • Sélectionner un retard de commutation

• Bruit électrique excessif • Eliminer la cause de l’interférence

• Vérifier le circuit d’alimentation (contrôler la charge s’il s’agit d’un modèle à commutation directe de la charge)

• Défaillance interne ; contacter le fournisseur

• Défaut de calibration ; renvoyer l’appareil au fournisseur

• Défaut de charge ; courant trop fort ; court-circuit de la charge ; vérifier l’installation

• Attendre 5 secondes

• Sélectionner le bon mode de fonctionnement sur l’électronique

plus important

Pièces détachées

Voir la section intitulée « Pièces détachées et accessoires » à la page A-11.

3-3

Manuel de référence

00809-0103-4030, Rév. CA

Rosemount modèle 2120

Décembre 2006

Remplacement et calibrage de l’électronique

Si l’électronique doit être remplacée pour cause de dommage ou de panne, la nouvelle électronique doit être calibrée avec la fréquence de résonance de la fourche. Cette section indique la procédure à suivre pour effectuer ce calibrage. Assurez-vous de bien comprendre toutes les étapes de la procédure avant de commencer. Les étapes 3 à 13 sont limitées dans le temps et doivent être effectuées dans les délais indiqués. Cette contrainte temporelle, combinée à une séquence d’actions déterminée, sert à éviter l’exécution accidentelle d’un calibrage.

Si l’électronique doit être remplacée en zone dangereuse (potentiellement explosive), l’opération doit être effectuée par un personnel qualifié. Tout travail effectué en zone dangereuse doit être effectué selon les règles et les codes en vigueur sur le site. Pour des informations générales concernant l’utilisation de cet appareil en zone dangereuse, voir l’annexe B (Certifications du produit).

Cette procédure de calibrage nécessite un peu d’entraînement ; ne soyez donc pas surpris si elle ne réussi pas au premier essai.

Procédure de remplacement

Sur les modèles S.I., il est recommandé d’effectuer le remplacement et le calibrage en zone sûre (atmosphère non explosive)

REMARQUE :

Les cassettes électroniques S.I. ne peuvent être remplacées que par des cassettes S.I. Les électroniques non S.I. peuvent être remplacées par d’autres types d’électroniques non

S.I. à condition qu’une nouvelle étiquette soit installée et que le numéro d’appareil d’origine soit transféré sur la nouvelle étiquette.

Avant d’initier la procédure de remplacement et de calibrage, s’assurer que le procédé ne sera pas perturbé.

3-4

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Pour remplacer la cassette électronique, procéder comme suit :

1. Isoler et déconnecter l’alimentation du modèle 2120. Isoler les extrémités des fils.

REMARQUE :

S’il s’agit d’un modèle à relais, il peut y avoir plusieurs sources d’alimentation.

2. Retirer le couvercle et déconnecter les fils, en prenant soin de noter leur emplacement (voir la figure 3-1). Noter aussi la position exacte du sélecteur de mode de fonctionnement (voir la figure 3-2) sur la cassette électronique à remplacer.

3. Dévisser les deux vis de fixation de la cassette électronique et retirer la cassette.

4. Enficher la cassette de rechange, revisser les vis, reconnecter les fils et placer le sélecteur de mode sur la position « Wet On » avec un retard de une seconde (voir la figure 3-3).

5. Reconnecter l’alimentation (inverser l’étape 1).

Figure 3-1. Cassette électronique à remplacer.

PLC/PNP

OPERATION MODE

Dry On Wet On

Dry On Mode

Dry

OUT

Wet

0.3 0.3 1

Dry

Wet

Wet On Mode

Figure 3-2. Sélecteur du mode de fonctionnement réglé sur « Dry On » avec 1 seconde de retard. Cette figure illustre un exemple de réglage sur une cassette existante. Noter la position du sélecteur sur la cassette de votre appareil.

Dry On Wet On

Seconds Delay

Rosemount modèle 2120

0.3 0.3 1

10 30

Seconds Delay

Figure 3-3. Sélecteur de la cassette de rechange réglé sur « Wet On » avec 1 seconde de retard.

Dry On Wet On

0.3 0.3 1

Seconds Delay

REMARQUE : Retard de commutation : 0,3, 1, 3, 10 ou 30 secondes

(sélectionné à l’aide du sélecteur de mode) Voyant LED d’état : Allumé continuellement : Sortie activée Clignote une fois par seconde : Sortie désactivée Clignote 1 fois toutes les 4 secondes : Défaut de charge (courant trop élevé, court-circuit ou absence de charge)

3-5

Manuel de référence

00809-0103-4030, Rév. CA

Rosemount modèle 2120

Décembre 2006

Procédure de calibrage

Pour calibrer la cassette électronique, procéder comme suit :

1. S’assurer que les lames du détecteur sont sèches et que le sélecteur de mode est réglé sur la position « Wet On » avec 1 seconde de retard.

2. Vérifier que le voyant LED clignote une fois par seconde. S’il est allumé continuellement, passer à l’étape 8.

3. Placer l’aimant sur le point de test. Le point de test se trouve au milieu sur le côté droit du boîtier (si l’on fait face à l’entrée de câble) dans l’alignement de la cassette électronique. Un repère indique l’emplacement de ce point de test à l’extérieur du boîtier (voir page 3-1).

4. Après une seconde de délai, le voyant s’allume continuellement.

5. Dans les trois secondes qui suivent, tourner le sélecteur de mode de deux positions dans le sens des aiguilles d’une montre.

6. Après deux secondes de délai, le voyant s’éteint.

7. Dans les trois secondes qui suivent, tourner le sélecteur de mode de deux positions dans le sens inverse des aiguilles d’une montre. Passer à l’étape 13.

8. Placer l’aimant sur le point de test indiqué par le repère sur l’étiquette externe (voir page 3-1).

9. Après une seconde de délai, le voyant se met à clignoter une fois par seconde.

10.Dans les trois secondes qui suivent, tourner le sélecteur de mode de deux positions dans le sens des aiguilles d’une montre.

11.Après deux secondes de délai, le voyant s’éteint (arrête de clignoter).

12.Dans les trois secondes qui suivent, tourner le sélecteur de mode de deux positions dans le sens inverse des aiguilles d’une montre.

13.Après deux secondes de délai, le voyant doit se mettre à clignoter deux fois par seconde.

14.Si le voyant clignote deux fois par seconde, le calibrage a été effectué correctement. Retirer l’aimant. Après une seconde de délai, l’appareil retourne en fonctionnement normal. Passer à l’étape 17.

15.Si le voyant clignote une fois par seconde ou est allumé continuellement, cela indique que le calibrage a échoué. Dans ce cas, retirer l’aimant, attendre dix secondes, puis répéter la procédure à partir de l’étape 2.

16.Si le voyant reste éteint après le délai de deux secondes de l’étape 13, cela indique un dysfonctionnement du détecteur. Vérifier que la fourche du détecteur est propre et sèche. Vérifier également qu’aucun corps étranger n’empêche la vibration des lames du détecteur. Si aucun défaut n’est décelé, le détecteur doit être renvoyé pour réparation.

17.Placer le sélecteur du mode de fonctionnement sur la position d’origine qui a été notée lors de l’étape 2 de la procédure de remplacement. Il faut cinq secondes pour que le nouveau réglage prenne effet.

18.Remettre le couvercle et vérifier que le système fonctionne correctement.

3-6

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Rosemount modèle 2120

ANNEXE ADONNÉES DE RÉFÉRENCE

Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page A-1

Schémas dimensionnels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page A-5

Codification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page A-8

Spécifications

Caractéristiques physiques

Produit

Détecteur de niveau de liquide Rosemount modèle 2120

Principe de mesure

Lames vibrantes

Applications

Convient à la plupart des liquides, y compris les liquides visqueux, aérés et chargés

Caractéristiques physiques

Boîtier

Code du boîtier A D X Y S T

Matériau Nylon PA66 30%GF

Fenêtre LED PMMA aucune aucune

Entrée de câble

Indice de protection

Raccords

Voir « Type et taille du raccord » à la page A-8.

Extensions

Disponible de la taille standard jusqu’à 3000 mm au maximum. Autres tailles sur demande.

Matériau en contact avec le procédé

Acier Inoxydable 316L (1.4404), Hastelloy C ou revêtement co-polymère Halar (ECTFE) / PFA (longueur maxi 1000 mm). Polissage à la main meilleur que 0,8 sanitaires. Matériau du joint liant caoutchouteux.

Schéma dimensionnel

Voir « Schémas dimensionnels » à la page A-5.

M20

/4" et 1" BSPF : fibre de carbone BS7531 Grade X sans amiante avec

/2" NPT M20

IP66/67 selon

EN 60529

Alliage Al ASTM B26

356-T6, LM25 TF,

ou A360.0

/4" NPT M20

IP66/67 selon EN 60529,

NEMA 4X

Inox 316C12

IP66/67 selon

EN 60529, NEMA 4X

µm disponible en option pour les raccords

/4" NPT

www.rosemount.com

Manuel de référence

00809-0103-4030, Rév. CA

Rosemount modèle 2120

Décembre 2006

Caractéristiques métrologiques

Hystérésis (eau)

± 1 mm nominal

Point de commutation (eau)

13 mm de l’extrémité (en position verticale) / du tranchant (en position horizontale) de la fourche (cette valeur varie en fonction de la masse volumique du liquide).

Caractéristiques fonctionnelles

Pression de service maximale

La tenue en pression dépend du type de raccord

Raccord fileté

Voir la figure A-1. Note : le raccord à bague (02120-2000-0001, voir page A-11), limite la pression à 1,3 bar-rel.

Raccord sanitaire

30 bar-rel

Raccord à bride

Voir la figure A-1 et le tableau A-1 (retenir la valeur la plus basse).

Tableau A-1. Tenue en pression de la bride

Norme Classe de pression Brides en inox

ANSI 150 lb. 275 psig ANSI 300 lb. 720 psig ANSI 600 lb. 1 440 psig DIN PN 10/16 10/16 bar-rel DIN PN 25/40 25/40 bar-rel DIN PN 64 64 bar-rel DIN PN 100 100 bar-rel

(1) Au dessus de 38 °C, la tenue en pression diminue lorsque la température augmente. (2) Au dessus de 120 °C, la tenue en pression diminue lorsque la température augmente.

Figure A-1. Pression de service

(1)

(2)

A-2

Pression de service (bar-rel)

100

–0,25

–40

Température de service (°C)

150

2120/2120_18ab.eps

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Température

Voir la figure A-2.

Figure A-2. Température

–40

Température ambiante (°C)

Masse volumique du liquide

600 kg/m

Etendue de la viscosité du liquide

0,2 à 10 000 cP

Particules solides et encrassement

Diamètre maximum recommandé des particules solides en suspension dans le liquide : 5 mm. Pour les produits encrassants, éviter le pontage des lames de la fourche

Délai de commutation

Sélectionnable par l’utilisateur : délai de 0,3, 1, 3, 10 ou 30 secondes entre les états sec/immergé ou immergé/sec.

CIP (nettoyable en place)

Supporte les cycles de nettoyage à la vapeur jusqu’à 150 °C

–40

Température de service (°C)

minimum

150

Rosemount modèle 2120

2120/2120_18ac.eps

A-3

Manuel de référence

00809-0103-4030, Rév. CA

(1)

Décembre 2006

Rosemount modèle 2120

Caractéristiques électriques

Mode de commutation

Sélectionnable par l’utilisateur (Sec = activé ou Immergé = activé)

Protection

Insensible à l’inversement de la polarité. Protection contre l’absence de charge et les courts-circuits

Bornes de raccordement (calibre des fils)

maximum (respecter les règles locales en vigueur)

2,5 mm

Presse-étoupe / bouchons d’entrées de câble

Boîtier métallique Exd :

• Les entrées de câble sont livrées avec deux bouchons en laiton.

Boîtier en plastique :

• Les appareils à commutation directe, à sortie PNP, et à électronique SI sont livrés avec un presse étoupe PA66

• Les appareils avec sortie relais sont livrés avec deux presse-étoupe PA66

Mise à la masse

Le modèle 2120 doit être relié à la masse soit au niveau des bornes de raccordement, soit à l’aide de la vis de masse externe.

Raccordements électriques

• Commutation directe de la charge (2 fils)

• Sortie transistorisée PNP pour entrée directe sur automate (3 fils)

• Sortie à relais SPCO libre de potentiel

• Sortie de sécurité Intrinsèque (SI) NAMUR suivant DIN 19234, CEI 60947-5-6

(1)

et un bouchon.

(1) Diamètre du câble compris entre 5 et 8 mm

A-4

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Schémas dimensionnels

Raccords filetés

Rosemount modèle 2120

Nylon renforcé verre

142

E (M)

Point de

commutation

Nylon renforcé verre

Presse-étoupe

40 A/F hexagonal

/4" ou 1"

Point de commutation

Point de

commutation

/4"

ou 1"

Entrée de câble

M20x1,5 ou

40 A/F hexagonal

Point de

commutation

Note Les dimensions sont en mm

M20x1,5 ou

/2"NPT

Entrée

de câble

/4" NPT

Aluminium/Inox

/4" ou 1"

Point de

commutation

Tableau A-2. Longueur de la fourche (en mm)

Filetage

/4"

1" 44 94 3000

Longueur standard

Code A

44 95 3000

Longueur minimum

Code E (M)

Longueur maximum

Code E (M)

Tableau A-3. Dimensions du boîtier (en mm)

Matériau A B C

Nylon renforcé à la fibre

de verre

90 102 120

Aluminium 70 105 160

Acier inoxydable 316 70 105 160

13 Point de commutation

2120/2120_02aa, 2120_03aa, 20120_17aa

A-5

Rosemount modèle 2120

Raccords à bride

Modèle illustré : boîtier en nylon renforcé à la fibre de verre

Presse-étoupe

Manuel de référence

00809-0103-4030, Rév. CA

Décembre 2006

E (M)

Note Les dimensions sont en mm

Point de commutation

Tableau A-4. Dimensions de la fourche (en mm)

Longueur standard

Matériau

Acier inoxydable 102 89 3000

Revêtement Halar/PFA 102 89 1000

Tableau A-5. Dimensions du boîtier (en mm)

Matériau A B C

Nylon renforcé à la fibre

de verre

Aluminium 70 105 200

Acier inoxydable 70 105 200

(1) Peut varier en fonction de la classe de la bride et de son épaisseur. « C » est l’épaisseur maximale et

correspond à une bride d’épaisseur maximale 45 mm (équivalent à une bride 4" ANSI 600lb FS).

Code H

90 102 160

Point de commutation

Longueur minimum

Code E (M)

Longueur maximum

Code E (M)

(1)

2120/2120_09aa.eps

A-6

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Raccords sanitaires

Modèle illustré : boîtier en nylon renforcé à la fibre de verre

Rosemount modèle 2120

126

E (M)

Point de

commuta-

tion

102

Tri-Clamp de

1,5" ou 2"

Presse-

étoupe

13 Point de commutation

126

Point de

commutation

102

1" BSPP

à joint

Presse-étoupe

Tri-Clamp de 1,5" ou 2"

Point de

commutation

Note Les dimensions sont en mm

torique

126

Point de

commutation

102

Tableau A-6. Dimensions de la fourche (en mm)

Raccord

Longueur standard

Code A

Longueur minimum

Code E (M)

Longueur maximum

Code E (M)

Tri-Clamp 44 105 3000

1" BSPP à joint torique 44 NA NA

Presse-

étoupe

40 A/F hexagonal

Point de

commutation

2120/2120_05aa, 2120_10aa, 2120_20aa.eps

A-7

Rosemount modèle 2120

Codification

Modèle Description du produit

2120 Détecteur de niveau de liquide à lames vibrantes

Code Matériau de construction du raccord et de la fourche

D Acier inoxydable 316L (1.4404)

(1)(2)

Acier Inoxydable 316L (1.4404) conforme NACE MR 0175:2003 (ISO 15156:2003),

MR 0103-2003

(3)

Acier Inoxydable 316L (1.4404) avec revêtement Halar/PFA

(4)

Code Type et taille du raccord

Hastelloy C massif

Raccords filetés

0A Filetage 3/4" BSPT (R) 0B Filetage 0D Filetage 3/4" NPT 1A Filetage 1" BSPT (R) 1B Filetage 1" BSPP (G) 1D Filetage 1" NPT

1P Filetage 1" BSPP (G) avec joint torique 5R 38 mm (1,5”) Tri-Clamp 2R 51 mm (2”) Tri-Clamp

5G 1,5" (DN 40) ANSI, 150 lb, FS 5H 1,5" (DN 40) ANSI, 300 lb, FS

5J 1,5" (DN 40) ANSI, 600 lb, FS 2G 2" (DN 50) ANSI, 150 lb, FS 2H 2" (DN 50) ANSI, 300 lb, FS

2J 2" (DN 50) ANSI, 600 lb, FS 3G 3" (DN 80) ANSI, 150 lb, FS 3H 3" (DN 80) ANSI, 300 lb, FS

3J 3" (DN 80) ANSI, 600 lb, FS 4G 4" (DN 100) ANSI, 150 lb, FS 4H 4" (DN 100) ANSI, 300 lb, FS

4J 4" (DN 100) ANSI, 600 lb, FS

/4" BSPP (G)

Raccords sanitaires

Brides ANSI

Manuel de référence

00809-0103-4030, Rév. CA

Décembre 2006

A-8

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Brides DIN (EN)

5K DN 40, PN 10/16 5L DN 40, PN 25/40 5M DN 40, PN 64 5N DN 40, PN 100 2K DN 50, PN 10/16 2L DN 50, PN 25/40 2M DN 50, PN 64 2N DN 50, PN 100 7K DN 65, PN 10/16 7L DN 65, PN 25/40 7M DN 65, PN 64 7N DN 65, PN 100 3K DN 80, PN 10/16 3L DN 80, PN 25/40 3M DN 80, PN 64 3N DN 80, PN 100 4K DN 100, PN 10/16 4L DN 100, PN 25/40 4M DN 100, PN 64 4N DN 100, PN 100

Autre type de raccord

(5)

Selon la demande du client

Code Type d’électronique

S Commutation directe de la charge (2 fils), 20 à 264 Vca

50/60Hz, 20 à 60 Vcc B Contact transistorisé PNP basse tension (3 fils), 20 à 60 Vcc NA, E1, E5, G5, E6, G6 R Relais (SPDT/SPCO) NA, E1, E5, G5 C Sécurité intrinsèque NAMUR (EEx ia) I1, I5, I6

Code Etat de surface des parties en contact avec le procédé Disponible avec raccords

1 Etat de surface standard To us 2 Polissage à la main (Ra <0,8 µm) Raccords sanitaires

Code Certifications du produit

NA Pas de certification pour

utilisation en zones dangereuses

(6)

FM emplacement ordinaire

(zone sûre)

(7)

CSA emplacement ordinaire

(zone sûre)

E1 ATEX antidéflagrant S, B, R X, S

(6)

FM antidéflagrant S, B, R Y, T

(7)

CSA antidéflagrant S, B, R Y, T

I1 ATEX sécurité intrinsèque C A, D I5 FM sécurité intrinsèque C A, D I6 CSA S.I. et non incendiaire C A, D

Disponible avec

électroniques

Rosemount modèle 2120

Disponible avec

certifications

NA, E1, E5, G5, E6, G6

uniquement

Disponible avec boîtiers

S, B, R A, D

S, B, R Y, T

A-9

Manuel de référence

00809-0103-4030, Rév. CA

Rosemount modèle 2120

Code Boîtier

A Nylon renforcé à la fibre de verre, entrées de câble M20 NA, I1, I5, I6 D Nylon renforcé à la fibre de verre, entrées de câble 1/2" NPT NA, I1, I5, I6 X Alliage d’aluminium, entrées de câble M20 E1 Y Alliage d’aluminium, entrées de câble 3/4" NPT E5, G5, E6, G6 S Acier inoxydable, entrées de câble M20 E1 T Acier inoxydable, entrées de câble 3/4" NPT E5, G5, E6, G6

Code Longueur de la fourche Disponible avec raccords

A Longueur standard de 44 mm Tous sauf modèles à bride

(2)

Longueur standard de 102 mm Tous les modèles à bride

(2)

Extension de 150 mm Tous sauf Tri-clamp 5R et 2R

(2)

Extension de 300 mm Tous sauf Tri-clamp 5R et 2R

(2)

Extension de 500 mm Tous sauf Tri-clamp 5R et 2R

(8)

Extension réduite de 116 mm 1A, 1B et 1D

Longueurs spécifiques

(9)

Longueur d’extension spécifiée par le client, exprimée en

dixièmes de pouces

(9)

Longueur d’extension spécifiée par le client, exprimée en

millimètres

(9)

Longueur spécifique exprimée en pouces ou millimètres (uniquement si l’option E ou M est

xxxx

sélectionnée)

Code Options

Certification des données d’étalonnage

Q4 Certificat de test fonctionnel

Certification de traçabilité du matériau

(1)(2)

Certificat de traçabilité des matériaux selon EN 10204 3.1B

Procédures spéciales

(10)

Test hydrostatique

Anti-débordement

(11)

Protection anti-débordement DIBt/WHG

Repérage

ST Plaque signalétique gravée en acier inoxydable (maximum 16 caractères)

WT Etiquette en papier laminé (maximum 40 caractères)

Exemple de codification : 2120 D 0A C 1 I1 A A Q8 ST

(1) Disponible uniquement pour les parties en contact avec le procédé. (2) Non disponible pour les détecteurs polis à la main. (3) Le revêtement Halar/PFA n’est pas disponible avec les raccords filetés. (4) Uniquement disponible sur les raccords filetés type BSPT et NPT code 0A, 0D, 1A, et 1D en standard.

Autres sur demande. (5) Autres types de raccords disponibles sur demande. (6) Voir l’annexe B (Certifications du produit). Le code E5 inclut les exigences du code G5. Le code G5 est à

utiliser en zone sûre uniquement. (7) Voir l’annexe B (Certifications du produit). Le code E6 inclut les exigences du code G6. Le code G6 est à

utiliser en zone sûre uniquement. (8) Uniquement disponible en acier inoxydable (code de matériau de construction D) avec boîtier en nylon

(codes boîtier A et D). (9) La longueur minimale est de 95 mm pour le raccord de

les brides et de 105 mm pour les Tri-Clamp. La longueur maximale est de 3000 mm excepté pour les modèles

à revêtement Halar/PFA et ceux polis à la main. Pour ces deux catégories la longueur maximale est de

1000 mm.

Exemples : le code E1181 correspond à 118,1 pouces.

Le code M3000 correspond à 3000 millimètres. (10)Option limitée aux appareils de longueur d’extension inférieure ou égale à 1500 mm. Option non disponible

avec revêtement Halar/PFA. (11)Option non disponible avec boîtier en acier inoxydable (codes de boîtier S et T).

/4", de 94 mm pour le raccord de 1", de 89 mm pour

Décembre 2006

Disponible avec

certifications

Tous sauf raccord 1P

(1" BSPP à joint torique)

Tous sauf raccord 1P

(1" BSPP à joint torique)

A-10

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Pièces détachées et accessoires

Rosemount modèle 2120

Numéro de référence

02100-1000-0001 Joint pour raccord 1" BSPP (G1A)

02100-1010-0001 Bossage d’adaptation pour raccord sanitaire 1" BSPP. Matériau : raccord en acier

02100-1020-0001 Kit de raccord Tri-clamp 2" (51 mm) comprenant le bossage du réservoir, une bague

02100-1030-0001 Aimant de test télescopique 02100-1040-0001 Joint pour raccord 3/4" BSPP (G3/4A)

Pièces détachées et accessoires

Matériau : Fibre de carbone BS7531 grade X sans amiante avec liant caoutchouteux

inoxydable 316. Joint torique en Viton

30,5

4,5

de serrage et un joint. Matériau : Acier inoxydable 316 et caoutchouc nitrile

Matériau : Fibre de carbone BS7531 grade X sans amiante avec liant caoutchouteux.

BSPP

26.5

02120-2000-0001 Raccord à bague ajustable pour extensions de longueur de 1".

Matériau : Inox 316, Joint silicone

Pmaxi = 1,3 bar-rel Tmaxi = 125 °C

11/2"

BSPP

A-11

Manuel de référence

00809-0103-4030, Rév. CA

Rosemount modèle 2120

Numéro de référence

02120-3000-0001 Commutation directe de la charge (2 fils) (rouge)

02120-3010-0001 Sortie PNP (Jaune) (Voir page 2-9) A, D, X, S 02120-3020-0001 Sécurité intrinsèque (bleu) (voir page 2-13) A, D 02120-3030-0001 Sortie relais (vert) (voir page 2-11) A, D, X, S 02120-3040-0001 Commutation directe de la charge FM Exd (2 fils) (rouge)

02120-3050-0001 Sortie PNP FM Exd (jaune) (Voir page 2-9) Y, T 02120-3060-0001 Sortie relais FM Exd (vert) (voir page 2-11) Y, T

REMARQUE :

Les électroniques S.I. ne peuvent être remplacées que par une autre électronique S.I. Les autres types d’électroniques peuvent être indifféremment interchangées à condition qu’une nouvelle étiquette soit installée et que le numéro d’appareil d’origine soit transféré sur la nouvelle étiquette.

Pièces détachées et accessoires

Electroniques de rechange Disponible avec

(Voir page 2-7)

Décembre 2006

boîtiers

A, D, X, S

Y, T

A-12

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Rosemount modèle 2120

ANNEXE BCERTIFICATIONS DU PRODUIT

Sites de production certifiés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page B-2

Certification FM pour emplacement ordinaire . . . . . . . . . . . . . . . . . . . . . . . . . page B-1

Certification CSA pour emplacement ordinaire . . . . . . . . . . . . . . . . . . . . . . . page B-1

Informations relatives aux directives européennes . . . . . . . . . . . . . . . . . . . . page B-1

Protection anti-débordement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page B-2

Certifications pour utilisation en zones dangereuses . . . . . . . . . . . . . . . . . . page B-2

Certifications nord américaines et canadiennes . . . . . . . . . . . . . . . . . . . . . . . page B-2

Certifications européennes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page B-10

Certification FM pour emplacement ordinaire

G5 Le détecteur a été inspecté et testé par Factory Mutual (FM) afin de déterminer si sa conception

satisfait aux exigences de base en matière d’électricité, de mécanique et de protection contre l’incendie. FM est un laboratoire d’essai américain (NRTL) accrédité par les services de l’Occupational Safety and Health Administration (OSHA) du gouvernement fédéral des États-Unis.

Certification CSA pour emplacement ordinaire

G6 Le détecteur a été inspecté et testé par le CSA afin de déterminer si sa conception satisfait aux

exigences de base, en matière d’électricité, de mécanique et de protection contre l’incendie. Le CSA est un laboratoire d’essai canadien accrédité par le Conseil canadien des normes (CCN).

Informations relatives aux directives européennes

La déclaration de conformité CE à toutes les directives européennes applicables à ce produit se trouve sur le site Internet www.rosemount.com. Contacter le bureau commercial local pour en obtenir un imprimé.

Directive ATEX (94/9/CE)

Conforme à la directive ATEX.

Directive Équipement sous Pression de l’Union Européenne (DESP) (97/23/CE)

La directive DESP ne s’applique pas au modèle 2120.

Directive Basses Tensions

EN61010-1, degré de pollution 2, Catégorie II (264V maxi), degré de pollution 2, Catégorie III (150V maxi)

Directive Compatibilité Electromagnétique (CEM)

Conforme à la norme EN61326, émissions Classe B. Exigences sur l’immunité en milieu industriel.

Résistance aux vibrations

EN60721 niveau 3M6/4M6

Marquage CE

Conforme avec les directives en vigueur (CEM, ATEX)

www.rosemount.com

Manuel de référence

00809-0103-4030, Rév. CA

Rosemount modèle 2120

Décembre 2006

Protection anti-débordement

Option disponible pour DIBt/WHG

Sites de production certifiés

Slough, Royaume Uni

Certifications pour utilisation en zones dangereuses Certifications nord américaines et canadiennes

Certificat Factory Mutual (FM) Antidéflagrant

E5 ID du projet : 3024095

Antidéflagrant pour Classe I, Div. 1, Groupes A, B, C et D Classe de température :

– 40 °C à + 75 °C)

T6 (T

amb

Boîtier : Type 4X

Association Canadienne de Normalisation (CSA) Antidéflagrant

E6 ID du projet : 179653

Antidéflagrant pour Classe I, Div. 1, Groupes A, B, C et D Classe de température :

– 40°C à +75°C)

T6 (T

amb

Boîtier : Type 4X

Instructions spécifiques aux installations en zones dangereuses

1. L’appareil peut être utilisé en présence de gaz et de vapeurs inflammables en zones de

Classe 1, Div 1, Groupes A, B, C et D.

2. L’appareil est certifié pour une utilisation avec une température ambiante comprise entre

– 40 °C et + 80 °C et une température maximale du procédé de 150 °C.

3. L’installation de cet appareil doit être effectuée par un personnel qualifié selon les règles

et usages en vigueur.

4. L’inspection et l’entretien de cet appareil doivent être effectués par un personnel qualifié

selon les règles et usages en vigueur.

5. L’utilisateur ne doit pas réparer lui-même cet appareil.

6. La certification de cet appareil repose sur l’utilisation des matériaux de construction

suivants :

Corps :

Couvercle :

Détecteur : Remplissage

du détecteur : Joint du

couvercle :

Si l’appareil est susceptible d’entrer en contact avec des substances agressives, l’utilisateur doit prendre les précautions nécessaires afin d’empêcher tout dommage qui risquerait de remettre en cause le type de protection.

Alliage d’aluminium (ASTM B26 356-T6, LM25 TF, ou A360) ou acier inoxydable 316C12

Acier inoxydable 316 ou Hastelloy C276 UNS N10276 ou équivalent Perlite

Silicone

B-2

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Rosemount modèle 2120

Exemples de substances agressives :

Exemples de précautions :

Liquides ou gaz acides pouvant attaquer le métal, ou solvants pouvant affecter les matériaux polymérisés

Inspections périodiques ou détermination préalable de la résistance du matériau à certains produits chimiques par consultation de la fiche de spécifications du matériau

REMARQUE :

L’alliage métallique utilisé dans le matériau du boîtier peut être présent sur la surface exposée de cet appareil ; en cas d’incidents rares, des sources d’inflammation telles que des étincelles résultant d’un impact ou d’une friction peuvent survenir. Ceci doit être pris en considération en cas d’installation du modèle 2120 à un emplacement qui nécessite spécifiquement un équipement de Classe I, Div 1.

7. Il incombe à l’utilisateur de s’assurer que :

a. Le joint utilisé entre le détecteur et le réservoir est compatible avec le procédé. b. Le couple de serrage du joint est adapté au matériau du joint.

8. La fourche du détecteur est soumise à de faibles forces de vibrations inhérentes à son

fonctionnement normal. La fourche faisant office de cloison, il est recommandé de l’inspecter tous les deux ans afin de détecter toute anomalie.

9. Il incombe à l’utilisateur de s’assurer que seuls des dispositifs de raccordement certifiés

soient utilisés au niveau des entrées de câble de cet appareil.

10.Données techniques :

Codage : Classe I, Division 1, Groupes A, B, C et D.

T6 (Ta = – 40 °C à + 75 °C) T4 (Ta = – 40 °C à + 125 °C) T3 (Ta = – 40 °C à + 150 °C) Ta = la plus haute valeur entre la température du procédé

et la température ambiante.

Pour des détails sur les données électriques et sur la tenue en pression, consulter le chapitre 2 (Installation) et l’annexe A (Données de référence).

11.Sélection du câble :

Il incombe à l’utilisateur de s’assurer que les caractéristiques thermiques du câble utilisé sont correctes. Le tableau ci-dessous peut être utilisé pour sélectionner le câble :

Classe T Tenue en température du câble

T6 Supérieure à 85 °C T5 Supérieure à 100 °C T4 Supérieure à 135 °C T3 Supérieure à 160 °C

12.Conduits : Assurer l’étanchéité des conduits au niveau des entrées de câble.

B-3

Manuel de référence

ARNIN

O NO

T OPEN WHEN AN E

XPL

OSIVE

TMOSPHERE MA

Y BE PRESENT

REFER T INSTR

UCTION

MANUALAL

TEMPERA

TURE CLASS

T6 (T

amb -40°C to +75°C)

T4 (T

amb -40°C to +125°C)

T3 (T

amb -40°C to +150°C)

Class I Div 1 Groups A,B,C

, & D

FMRC APPRPR

VED FOR:-

Enclosure

: T

ype 4X

XPL

OSION PR

OOF VIBRA

TING FORK LEVEL SWITCHCH

SEMOUNT 2120

Manufa

ctured in UK

MAX POWER ######## MAX W.P.P. .

T 20° C (bar) ######

MAX PROCESS T

EMP (°C) ####

SUPPL

Y #############

SWITCH TYPE ###########

OUTPUT #############

MODEL

No 2120#############

SERIAL

No. ######

YEAR ##########

00809-0103-4030, Rév. CA

Rosemount modèle 2120

13.Détails du repérage et de la plaque signalétique de certification. Cette illustration montre

un repérage typique. Les détails spécifiques à la fourche ne sont pas inclus.

EXPL

OSION PR

SWITCH TYPE ###########

SUPPL

Y #############

OUTPUT #############

FMRC AP

OVED FOR:-

Class I Div 1 Groups A,B,C

TEMPERA

T6 (T

amb -40°C to +75°C)

T4 (T

amb -40°C to +125°C)

T3 (T

amb -40°C to +150°C)

L E

DO NO

ATMOSPHERE MA

ROSEMOUNT 2120

OOF VIBRA

TURE CLASS

WARNIN

T OPEN WHEN AN E

TING FORK LEVEL SWIT

MODEL

No 2120#############

SERIAL

No. ######

YEAR ##########

MAX POWER ######## MAX W

AT 20° C (bar) ######

, & D

MAX PROCESS T

Enclosure

XPL

Y BE PRESENT

REFER T

UCTION

INSTR MANU

ctured in UK

Manufa

EMP (°C) ####

: T

ype 4X

OSIVE

Décembre 2006

2120_32aa.eps

B-4

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Rosemount modèle 2120

Certificat Factory Mutual (FM) Sécurité intrinsèque

I5 ID du projet : 3024095

Sécurité intrinsèque pour Classe I, Div. 1, Groupes A, B, C et D Classe I, Zone 0, AEx ia IIC Code de température :

– 40 °C à +80 °C, Tproc < 80 °C)

T5 (T

amb

Schéma de contrôle : 71097/1154 Ui=15 V, Ii=32 mA, Pi=0,1 W, Ci=211 nF, Li=0,06 mH

REMARQUE

Un amplificateur d’isolation NAMUR doit être utilisé pour la sécurité intrinsèque.

Certificat Canadian Standards Association (CSA) Sécurité intrinsèque

I6 ID du projet : 179653

Sécurité intrinsèque pour Classe I, Div. 1, Groupes A, B, C et D Classe I, Zone 0, Ex ia IIC Code de température :

– 40 °C à +80 °C, Tproc < 80 °C)

T5 (T

amb

Schéma de contrôle : 71097/1179 Ui=15 V, Ii=32 mA, Pi=0,1 W, Ci=211 nF, Li=0,06 mH

REMARQUE

Un amplificateur d’isolation NAMUR doit être utilisé pour la sécurité intrinsèque.

Certificat Canadian Standards Association (CSA) Non incendiaire

I6 ID du projet : 179653

Non incendiaire pour Classe I, Div. 2, Groupes A, B, C et D Code de température :

– 40 °C à +80 °C, Tproc < 80 °C)

T5 (T

amb

Schéma de contrôle : 71097/1187 Ui=15 V, Ii=32 mA, Pi=0,1 W, Ci=211 nF, Li=0,06 mH

REMARQUE

Un amplificateur d’isolation NAMUR doit être utilisé pour la conformité avec la certification non incendiaire.

Instructions spécifiques aux installations en zones dangereuses (zones classées)

Numéros de modèles concernés : 2120XXXCXI5AX, 2120XXXCXI5DX, 2120XXXCXI6AX, 2120XXXCXI6DX (« X » se rapporte aux options de fabrication, aux fonctionnalités et aux matériaux).

Les instructions suivantes concernent les appareils certifiés par FM et CSA :

1. Le détecteur Rosemount modèle 2120 certifié de Sécurité intrinsèque peut être utilisé

en zones dangereuses avec gaz et vapeurs inflammables de Classe 1, Division 1, Groupes A, B, C et D, et de Classe 1, Zone 0, Groupe IIC s’il est installé conformément au schéma de contrôle 71097/1154 (Figure B-1) ou 71097/1179 (Figure B-2).

2. Le détecteur Rosemount modèle 2120 certifié Non incendiaire peut être utilisé en

zones dangereuses avec gaz et vapeurs inflammables de Classe 1, Division 2, Groupes A, B, C et D s’il est installé conformément au schéma de contrôle 1097/1187 (Figure B-3).

3. L’électronique de l’appareil est uniquement certifiée pour être utilisée dans une plage de

température ambiante de – 40 ºC à + 80 ºC. Elle ne doit pas être utilisée en dehors de

B-5

Manuel de référence

00809-0103-4030, Rév. CA

Rosemount modèle 2120

cette plage. Toutefois, le détecteur peut être installé dans un fluide procédé dont la température peut être supérieure à celle de l’électronique à condition qu’elle ne dépasse pas la classe de température du gaz/fluide.

Température de service Classes de température

80 °C T1, T2, T3, T4, T5 115 ° C T1, T2, T3, T4, 150 °C T1, T2, T3

La certification requiert que la température du boîtier de l’électronique reste comprise entre – 40 ºC et + 80 ºC. L’appareil ne doit pas être utilisé en dehors de cette plage. Il sera nécessaire de limiter la température ambiante externe si la température de service est élevée. (voir les données techniques ci-dessous).

4. L’installation doit être effectuée par un personnel qualifié selon les règles et usages en vigueur.

5. L’utilisateur ne doit pas réparer lui-même cet appareil.

6. Si l’appareil est susceptible d’entrer en contact avec des substances agressives, l’utilisateur doit prendre les précautions nécessaires afin d’empêcher tout dommage qui risquerait de remettre en cause le type de protection.

Exemples de substances agressives : liquides ou gaz acides pouvant attaquer le métal, ou solvants pouvant affecter les matériaux polymérisés

Exemples de précautions : inspections périodiques ou détermination préalable de la résistance du matériau à certains produits chimiques par consultation de la fiche de spécifications du matériau.

7. Si le boîtier est fabriqué à partir d’un alliage ou d’une matière plastique, les précautions suivantes doivent être prises :

a. L’alliage métallique utilisé dans le matériau du boîtier peut être présent sur la surface

exposée de cet appareil ; en cas d’incidents rares, des sources d’inflammation telles que des étincelles résultant d’un impact ou d’une friction peuvent survenir.

b. Sous certaines circonstances extrêmes, les parties non métalliques incorporées dans

l’enveloppe du modèle Rosemount 2120 peuvent être capables de générer un niveau de charge électrostatique permettant un allumage. En conséquence, s’il est utilisé dans une application qui nécessite spécifiquement un équipement de groupe II, le modèle Rosemount 2120 ne doit pas être installé dans un endroit où les conditions extérieures risquent entraîner l’accumulation de charge électrostatiques sur de telles surfaces. En outre, le modèle Rosemount 2120 ne doit être nettoyé qu’avec un chiffon humide.

8. Données techniques : Certification S.I. : Classe 1, Division 1, Groupes A, B,C et D, Classe 1, Zone 0, AEx ia IIC Certification Non incendiaire : Classe 1, Division 2, Groupes A, B,C et D T5 (Ta = – 40 °C à + 80 °C) T4 (Ta = – 40 °C à + 115 °C) T3 (Ta = – 40 °C à + 150 °C)

Ta = la plus haute valeur entre la température du procédé et la température ambiante. Paramètres d’entrée : Vmax : 15V, Imax : 32mA, Pi : 100mW, Ci : 211nF, Li : 60µH Température : Procédé (Tp) : – 40 °C à 150 °C Externe (Ta) : – 40 °C à + 80 °C (jusqu’à Tp = 80 °C, avec réduction linéaire jusqu’à

50 °C lorsque Tp = 150 °C) Matériaux : Se reporter au tableau de codification.

Décembre 2006

B-6

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Figure B-1. Schéma de contrôle FM Sécurité intrinsèque

Rosemount modèle 2120

B-7

Rosemount modèle 2120

Figure B-2. Schéma de contrôle CSA Sécurité intrinsèque

Manuel de référence

00809-0103-4030, Rév. CA

Décembre 2006

B-8

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

Figure B-3. Schéma de contrôle CSA Non incendiaire

Rosemount modèle 2120

B-9

Manuel de référence

00809-0103-4030, Rév. CA

Rosemount modèle 2120

Décembre 2006

Certifications européennes

Certificat ATEX Antidéflagrant

E1 Certificat : Sira 05ATEX1129

Antidéflagrant : Marquage ATEX II 1/2 G D EEx d IIC T6 (T

Instructions spécifiques aux installations en zones dangereuses (Référence : Directive européenne ATEX 94/9/CE, Annexe II, 1.0.6.)

Les instructions suivantes s’appliquent au modèle 2120 couvert par le certificat N° Sira 05ATEX1129 :

1. L’appareil peut être utilisé en présence de gaz ou vapeurs inflammables avec les groupes IIA, IIB et IIC et avec les classes de température T1, T2, T3, T4, T5 et T6.

2. L’appareil est certifié pour une utilisation avec une température ambiante comprise entre – 40 °C et + 80 °C et une température maximale du procédé de 150 °C.

3. L’appareil n’a pas été évalué en tant que dispositif de sécurité (tel que décrit par l’article 1.5 de l’annexe II de la directive 94/9/CE).

4. L’installation de cet appareil doit être effectuée par un personnel qualifié selon les règles et usages en vigueur.

5. L’inspection et l’entretien de cet appareil doivent être effectués par un personnel qualifié selon les règles et usages en vigueur.

6. L’utilisateur ne doit pas réparer lui-même cet appareil.

7. La certification de cet appareil repose sur l’utilisation des matériaux de construction suivants : Corps : Alliage d’aluminium (ASTM B26 356-T6, LM25 TF, ou A360.0 ), ou acier inoxydable 316C12 Couvercle : Alliage d’aluminium (ASTM B26 356-T6, LM25 TF, ou A360.0 ), ou acier inoxydable 316C12 Détecteur : Acier inoxydable 316 ou Hastelloy C276 UNS N10276 ou équivalent Remplissage du détecteur : Perlite Joint du couvercle : Silicone

Exemples de substances agressives : liquides ou gaz acides pouvant attaquer le métal, ou solvants pouvant affecter les matériaux polymérisés

Remarque :

L’alliage métallique utilisé dans le matériau du boîtier peut être présent sur la surface exposée de cet appareil ; en cas d’incidents rares, des sources d’inflammation telles que des étincelles résultant d’un impact ou d’une friction peuvent survenir. Ceci doit être pris en considération lors de l’installation du modèle 2120 à un emplacement qui nécessite spécifiquement un équipement de groupe II, catégorie 1G.

– 40 °C à + 75 °C)

amb

B-10

Manuel de référence

ARNIN

O NO

T OPEN WHEN AN E

XPL

OSIVE

TMOSPHERE MA

Y BE PRESENT

REFER T INSTR

UCTION

MANUALAL

FLAMEPR

OOF VIBRA

TING FORK LEVEL SWITCHCH

SEMOUNT 2120

MAX W.P.P. .

T 20

C (bar) ######

MAX PROCESS T

EMP (

C) ####

SUPPL

Y #############

SWITCH TYPE ###########

OUTPUT #############

MODEL

No 2120#############

SERIAL

No. ######

YEAR ##########

ENCL. IP66/67

0518

00809-0103-4030, Rév. CA Décembre 2006

8. Il incombe à l’utilisateur de s’assurer que :

a. Le joint utilisé entre le détecteur et le réservoir est compatible avec le procédé. b. Le couple de serrage du joint est adapté au matériau du joint.

9. La fourche du détecteur est soumise à de faibles forces de vibrations inhérentes à son fonctionnement normal. La fourche faisant office de cloison, il est recommandé de l’inspecter tous les deux ans afin de détecter toute anomalie.

10.Il incombe à l’utilisateur de s’assurer que seuls des dispositifs de raccordement certifiés soient utilisés au niveau des entrées de câble de cet appareil.

11.Données techniques : Codage : II 1/2 G D EEx d IICT6 (Ta = – 40 °C à + 75 °C)

T4 (Ta = – 40 °C à + 125 °C) T3 (Ta = – 40 °C à + 150 °C) Ta = la plus haute valeur entre la température du procédé et la température ambiante.

Pour des détails sur les données électriques et sur la tenue en pression, consulter le chapitre 2 (Installation) et l’annexe A (Données de référence).

12.Détails du repérage et de la plaque signalétique de certification. Cette illustration montre un repérage typique. Les détails spécifiques à la fourche ne

sont pas inclus.

ROSEMOUNT 2120

FLAMEPR

OOF VIBRA

TING FORK LEVEL SWIT

AT 20

˚ C (bar) ######

EMP (

MODEL

˚C) ####

SWITCH TYPE ########### SUPPL

Y #############

OUTPUT #############

MAX W MAX PROCESS T

Rosemount modèle 2120

No 2120#############

SERIAL

No. ######

YEAR ##########

W ARNIN

DO NO

T OPEN WHEN AN E

ATMOSPHERE MA

0518

ENCL. IP66/67

Y BE PRESENT

REFER T INSTR MANU

XPL

OSIVE

UCTION

13.Sélection du câble.

Il incombe à l’utilisateur de s’assurer que les caractéristiques thermiques du câble utilisé sont correctes. Le tableau ci-dessous peut être utilisé pour sélectionner le câble :

Classe T Tenue en température du câble

T6 85 °C T5 100 °C T4 135 °C T3 160 °C

B-11

Manuel de référence

00809-0103-4030, Rév. CA

Rosemount modèle 2120

Décembre 2006

Certificat ATEX Sécurité intrinsèque

I1 Certificat : Sira 05ATEX2130X

Sécurité intrinsèque : Marquage ATEX II 1 G D EEx ia IIC T5 (T

Ui=15 V, Ii=32 mA, Pi=0,1 W, Ci=12 nF, Li=0,06 mH

REMARQUE

Un amplificateur d’isolation NAMUR doit être utilisé pour la sécurité intrinsèque.

Instructions spécifiques aux installations en zones dangereuses

Numéros de modèles concernés : 2120XXXCXI1XX (« X » se rapporte aux options de fabrication, aux fonctionnalités et aux matériaux).

Les instructions suivantes s’appliquent aux appareils couverts par le certificat N° Sira 05ATEX2130X :

1. Le modèle 2120 S.I. peut être utilisé en zone dangereuse en présence de gaz ou vapeurs inflammables avec les groupes d’appareil IIC, IIB et IIA et avec les classes de température T1, T2, T3, T4 et T5.

2. L’électronique de l’appareil est uniquement certifiée pour être utilisée dans une plage de température ambiante de –40 ºC à + 80 ºC. Elle ne doit pas être utilisée en dehors de cette plage. Toutefois, le détecteur peut être installé dans un fluide procédé dont la température peut être supérieure à celle de l’électronique à condition qu’elle ne dépasse pas la classe de température du gaz/fluide.

Température de service Classes de température

La certification requiert que la température du boîtier de l’électronique reste comprise entre –40 ºC et + 80 ºC. L’appareil ne doit pas être utilisé en dehors de cette plage. Il sera nécessaire de limiter la température ambiante externe si la température de service est élevée. (voir les données techniques ci-dessous).

3. L’installation doit être effectuée par un personnel qualifié selon les règles et usages en vigueur.

4. L’utilisateur ne doit pas réparer lui-même cet appareil.

5. Si l’appareil est susceptible d’entrer en contact avec des substances agressives, l’utilisateur doit prendre les précautions nécessaires afin d’empêcher tout dommage qui risquerait de remettre en cause le type de protection.

Exemples de substances agressives : liquides ou gaz acides pouvant attaquer le métal, ou solvants pouvant affecter les matériaux polymérisés

– 40 °C à + 80 °C)

amb

80 °C T1, T2, T3, T4, T5 115 ° C T1, T2, T3, T4, 150 °C T1, T2, T3

B-12

Manuel de référence

00809-0103-4030, Rév. CA Décembre 2006

6. Si le boîtier est fabriqué à partir d’un alliage ou d’une matière plastique, les précautions suivantes doivent être prises :

a. L’alliage métallique utilisé dans le matériau du boîtier peut être présent sur la surface

exposée de cet appareil ; en cas d’incidents rares, des sources d’inflammation telles que des étincelles résultant d’un impact ou d’une friction peuvent survenir. Ceci doit être pris en considération lors de l’installation du modèle 2120 à un emplacement qui nécessite spécifiquement un équipement de groupe II, catégorie 1G.

b. Sous certaines circonstances extrêmes, les parties non métalliques incorporées dans

l’enveloppe du modèle 2120 peuvent être capables de générer un niveau de charge électrostatique permettant un allumage. En conséquence, s’il est utilisé dans une application qui nécessite spécifiquement un équipement de groupe II, catégorie 1, le modèle 2120 ne doit pas être installé dans un endroit où les conditions extérieures risquent entraîner l’accumulation de charge électrostatiques sur de telles surfaces. En outre, le modèle 2120 ne doit être nettoyé qu’avec un chiffon humide.

7. Données techniques : Codage : II 1 G D, EEx ia IIC T5 (Ta = –40 °C à + 80 °C)

T4 (Ta = –40 °C à + 115 °C) T3 (Ta = –40 °C à + 150 °C) Ta = la plus haute valeur entre la température du procédé et la température ambiante. Paramètres d’entrée : Ui : 15 V, Ii : 32 mA, Pi : 100 mW, Ci : 12 nF, Li : 60 µH Température : Procédé (Tp) : –40 °C à 150 °C Externe (Ta) : –40 °C à + 80 °C (jusqu’à Tp = 80 °C, avec réduction linéaire jusqu’à

50 °C lorsque Tp = 150 °C) Matériaux : Se reporter au tableau de codification.

Rosemount modèle 2120

B-13

Rosemount modèle 2120

Manuel de référence

00809-0103-4030, Rév. CA

Décembre 2006

B-14

Manuel de référence

00809-0103-4030, Rév. CA

Rosemount modèle 2120

Photos de couverture : 2120/ 2120 ext plas_rev, 2120_04aa.tif. Rosemount et le logo Rosemount sont des marques déposées de Rosemount Inc. VITON est une marque déposée de E.I. du Pont de Nemours & Co. Hastelloy et Hastelloy C sont des marques de commerce déposées de Haynes International. Toutes les autres marques sont la propriété de leurs propriétaires respectifs.

Décembre 2006

Emerson Process Management Rosemount Inc.

8200 Market Boulevard Chanhassen, MN 55317 États-Unis Tél. : (États-Unis) : 1-800-999-9307 Tél. : (international) (952) 906-8888 Fax : (952) 949-7001 www.rosemount.com

Emerson Process Management nv/sa

De Kleetlaan, 4 B-1831 Diegem Belgique Tél. : (32) 2 716 7711 Fax : (32) 2 725 83 00 www.emersonprocess.be

www.rosemount.com

Emerson Process Management

14, rue Edison B. P. 21 F - 69671 Bron Cedex France Tél. : (33) 4 72 15 98 00 Fax : (33) 4 72 15 98 99 www.emersonprocess.fr

Emerson Process Management

Heath Place Bognor Regis West Sussex PO22 9SH Angleterre Tél. : 44 (1243) 863 121 Fax : 44 (1243) 867 5541

Emerson Process Management AG

Blegistrasse 21 CH-6341 Baar Suisse Tél. : (41) 41 768 61 11 Fax : (41) 41 761 87 40 E-mail : info.ch@EmersonProcess.com www.emersonprocess.ch

Emerson Process Management Asia Pacific Private Limited

1 Pandan Crescent Singapour 128461 Tél. : (65) 6777 8211 Fax : (65) 6777 0947 / (65) 6777 0743 Enquiries@AP.EmersonProcess.com

Rosemount 2120 Détecteur de niveau de liquide à lames vibrantes Manuals & Guides [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
